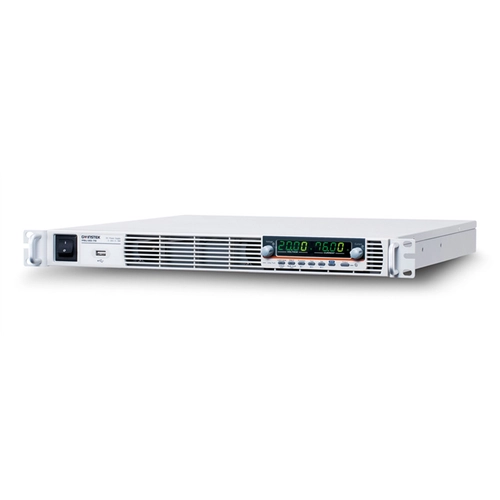

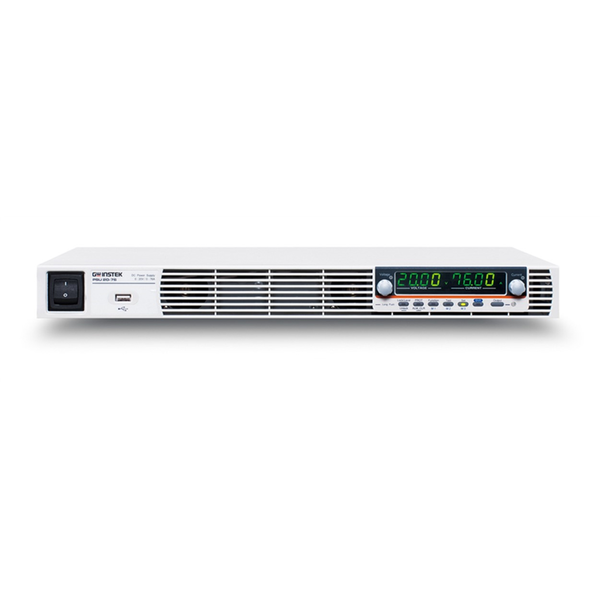

GW INSTEK PSU 시리즈 프로그래머블 스위칭 DC 전원공급기
GW INSTEK PSU 시리즈 프로그래머블 스위칭 DC 전원공급기GW INSTEK PSU Series Programmable Switching D.C. Power Supply
- 출력 채널 : 1CH
- 출력 전압 : 6/8/12.5/15/20/30/40/50/60/80/100/150/300/400/600V
- 출력 전류 : 200/180/120/100/76/50/38/30/25/19/15/10/5/3.8/2.6A
- 출력 전력 : 1200W~1560W
- 제품 크기 : 1U, 19인치 랙 마운트 사이즈
- 병렬 연결 : 최대 4대 , 직렬 연결 : 최대 2대(300V이하 모델)
- 인터페이스 : 기본-LAN/RS-232/USB(Device/Host), GPIB(공장옵션)/아날로그제어 I/F (Isolated voltage / current Control : 공장옵션)
원산지 중화민국 (대만) · REPUBLIC OF CHINA (TAIWAN) · 中華民國 (臺灣)
제조사 GOOD WILL INSTRUMENT CO., LTD.
브랜드 GW INSTEK
무게 1kg
택배 · 기본 무료
GW INSTEK PSU 시리즈 제품 정보
GW INSTEK PSU 시리즈는 1채널 프로그래머블 스위칭 DC 전원공급기로, 1U 높이·19인치 랙 크기의 1.2~1.56kW급 15개 모델(PSU 6-200 ~ PSU 600-2.6)과 2U~4U 대용량(2.4kW~6.24kW) 모델로 구성됩니다. CV/CC 우선순위, 전압·전류 상승·하강 시간 조정을 지원하며 USB·LAN·RS-232/485·아날로그 제어를 기본으로 갖춰 시험 시스템 설치나 랙 통합, 전자 부품·배터리 시뮬레이션·자동차 전자 장치 시험에 사용합니다.
핵심 특징
- 1U 높이·19인치 랙 크기, 정격 전압 6V~600V, 출력 전력 1200W~1560W(1U 15개 모델)
- 2U(2.4~3.12kW)·3U(3.6~4.68kW)·4U(4.8~6.24kW) 대용량 모델은 입력 전원 변형(B/C/D)별로 구성
- CV/CC 우선순위 선택, 조정 가능한 전압·전류 상승·하강 시간
- 동일 모델 병렬 최대 4대, 직렬 최대 2대(300V 미만 모델) 연결로 전류·전압 확장
- 표준 인터페이스 USB·LAN·RS-232/485·아날로그 제어(비절연), 옵션 GPIB 또는 절연 아날로그 인터페이스(전압 제어/전류 제어)
- 원격 감지 보상, OVP·OCP·UVL 설정과 과열·센싱 연결 오류·AC 입력 저하 보호
선택 가이드
- 주문 시 선택 항목: 모델(1U: PSU 6-200 / 8-180 / 12.5-120 / 15-100 / 20-76 / 30-50 / 40-38 / 50-30 / 60-25 / 80-19 / 100-15 / 150-10 / 300-5 / 400-3.8 / 600-2.6, 2U~4U: 아래 대용량 표의 형명). 시험 대상의 전압·전류·전력이 해당 모델 정격 이내인지 확인하세요
- 1U 모델의 옵션 슬롯에는 GPIB 인터페이스 카드(PSU-GPIB), 절연 전압 제어 카드(PSU-ISO-V), 절연 전류 제어 카드(PSU-ISO-I) 중 1종만 공장 설치되므로 주문 시 선택하세요
- 병렬 연결 시 연결 대수(2·3·4대)에 맞는 버스 바(PSU-01B/02B/03B) 또는 병렬 연결 케이블(PSU-01C/02C/03C)을 옵션으로 선택합니다
- 3U·4U 대용량 모델은 입력 전원에 따라 B(단상 170~265VAC), C(삼상 180~253VAC), D(삼상 360~440VAC) 중 선택합니다. 2U 모델은 B(단상)만 자료에 표기되어 있습니다
- 세부 사양·기본 구성품은 견적·주문 시 확인하세요. 2U~4U 대용량 모델의 상세 사양은 이 상품에 정격 출력만 수록했으니 견적 시 확인하세요
주요 사양
| 시리즈 구성 | 1U: 15개 모델(1200W~1560W), 2U: 10개 모델(2400W~3120W), 3U: 10개 정격 × B/C/D 변형(3600W~4680W), 4U: 10개 정격 × B/C/D 변형(4800W~6240W) |
|---|---|
| 직렬 / 병렬 연결(1U) | 병렬 최대 4대, 직렬 최대 2대 (마스터 장치 포함, 동일 모델). 직렬 연결은 본문에 '300V 미만(이하) 모델'로 표기되어 PSU 300-5의 직렬 가능 여부는 견적 시 확인, PSU 400-3.8·600-2.6은 직렬 연결 미지원 |
| 온도 계수 (전압·전류) | 100ppm/℃ (30분 예열 후) |
| 기타 보호 기능 | 과열(OHP)·센싱 연결 오류(SENSE)·AC 입력 저하(AC-FAIL)·셧다운(SD) 시 출력 차단, 전력 제한(정격 출력 전력의 약 105%) |
| 아날로그 제어 - 외부 전압 제어 | 출력 전압 정확도·직선성 ±0.5%, 출력 전류 ±1% (정격 대비) |
| 아날로그 제어 - 외부 저항 제어 | 출력 전압 정확도·직선성 ±1%, 출력 전류 ±1.5% (정격 대비) |
| 아날로그 제어 - 출력 전압·전류 모니터 | 정확도 ±1% |
| 인터페이스(기본, 1U) | USB(Type A Host / Type B Device, 1.1/2.0, CDC 클래스), LAN, RS-232/485, 아날로그 제어(비절연) |
| 옵션 - 인터페이스 카드(3종 중 1종 공장 설치) | PSU-GPIB GPIB 인터페이스 카드, PSU-ISO-V 절연 전압 제어 카드(0~5V 또는 0~10V 신호로 프로그래밍·측정), PSU-ISO-I 절연 전류 제어 카드(4~20mA 신호로 프로그래밍·측정) |
| 옵션 - 병렬 연결 액세서리 | PSU-01B/02B/03B 병렬 연결 버스 바(2/3/4대), PSU-01C/02C/03C 병렬 연결 케이블(2/3/4대) |
| 옵션 - 케이블·설치 액세서리 | PSU-232 RS-232 케이블(DB9 단자) 키트, PSU-485 RS-485 케이블(DB9 단자) 키트, GTL-246 USB 케이블(USB 2.0 A-B 타입), GRM-001 슬라이드 브래킷(2개/세트) |
| 동작 온도 / 보관 온도(1U) | 0~50℃(전면 패널 필터 키트 장착 시 40℃까지) / -25~70℃ |
| 동작 습도 / 보관 습도(1U) | 20~85% RH / 90% RH 이하 (결로 없음) |
| AC 입력(1U) | 100~240VAC, 50/60Hz, 단상 (입력 범위 85~265VAC, 47~63Hz), 최대 입력 전류 21A(100VAC) / 11A(200VAC) |
| 치수 (W × H × D) / 무게(1U) | 423 × 43.6 × 447.2 mm / 약 8.7kg |
1U 모델별 차이 (1) 정격 출력·리플·변동률
| 모델 | 정격 출력(전압 / 전류 / 전력) | CV 리플·노이즈(p-p 10Hz~20MHz / rms 5Hz~1MHz) | CC 리플·노이즈 rms | 부하 변동률(전압 / 전류) | 라인 변동률(전압 / 전류) |
|---|---|---|---|---|---|
| PSU 6-200 | 0~6V / 0~200A / 1200W | 60mV / 8mV | 400mA | 2.6mV / 45mA | 2.6mV / 22mA |
| PSU 8-180 | 0~8V / 0~180A / 1440W | 60mV / 8mV | 360mA | 2.8mV / 41mA | 2.8mV / 20mA |
| PSU 12.5-120 | 0~12.5V / 0~120A / 1500W | 60mV / 8mV | 240mA | 3.25mV / 29mA | 3.25mV / 14mA |
| PSU 15-100 | 0~15V / 0~100A / 1500W | 60mV / 8mV | 200mA | 3.5mV / 25mA | 3.5mV / 12mA |
| PSU 20-76 | 0~20V / 0~76A / 1520W | 60mV / 8mV | 152mA | 4mV / 20.2mA | 4mV / 9.6mA |
| PSU 30-50 | 0~30V / 0~50A / 1500W | 60mV / 8mV | 125mA | 5mV / 15mA | 5mV / 7mA |
| PSU 40-38 | 0~40V / 0~38A / 1520W | 60mV / 8mV | 95mA | 6mV / 12.6mA | 6mV / 5.8mA |
| PSU 50-30 | 0~50V / 0~30A / 1500W | 60mV / 8mV | 85mA | 7mV / 11mA | 7mV / 5mA |
| PSU 60-25 | 0~60V / 0~25A / 1500W | 60mV / 8mV | 75mA | 8mV / 10mA | 8mV / 4.5mA |
| PSU 80-19 | 0~80V / 0~19A / 1520W | 80mV / 8mV | 57mA | 10mV / 8.8mA | 10mV / 3.9mA |
| PSU 100-15 | 0~100V / 0~15A / 1500W | 80mV / 8mV | 45mA | 12mV / 8mA | 12mV / 3.5mA |
| PSU 150-10 | 0~150V / 0~10A / 1500W | 100mV / 10mV | 35mA | 17mV / 7mA | 17mV / 3mA |
| PSU 300-5 | 0~300V / 0~5A / 1500W | 150mV / 25mV | 25mA | 32mV / 6mA | 32mV / 2.5mA |
| PSU 400-3.8 | 0~400V / 0~3.8A / 1520W | 200mV / 40mV | 17mA | 42mV / 5.76mA | 42mV / 2.38mA |
| PSU 600-2.6 | 0~600V / 0~2.6A / 1560W | 300mV / 60mV | 12mA | 62mV / 5.52mA | 62mV / 2.26mA |
1U 모델별 차이 (2) 정확도·응답·보호 설정
| 모델 | 프로그래밍 정확도(전압 / 전류) | 프로그래밍·측정 분해능(전압 / 전류) | 측정 정확도(전압 / 전류) | 부하 과도 응답 시간 | 상승 시간(정격 부하 / 무부하) | 하강 시간(정격 부하 / 무부하) | 원격 감지 보상 전압 | OVP 설정 범위 | OCP 설정 범위 |
|---|---|---|---|---|---|---|---|---|---|
| PSU 6-200 | 0.05% + 3mV / 0.2% + 200mA | 0.2mV / 6mA | 0.1% + 6mV / 0.2% + 400mA | 1.5ms | 80ms / 80ms | 10ms / 500ms | 1V | 0.6~6.6V | 5~220A |
| PSU 8-180 | 0.05% + 4mV / 0.2% + 180mA | 0.27mV / 6mA | 0.1% + 8mV / 0.2% + 360mA | 1.5ms | 80ms / 80ms | 50ms / 600ms | 1V | 0.8~8.8V | 5~198A |
| PSU 12.5-120 | 0.05% + 6.25mV / 0.2% + 120mA | 0.4mV / 4mA | 0.1% + 12.5mV / 0.2% + 240mA | 1ms | 80ms / 80ms | 50ms / 700ms | 1V | 1.25~13.75V | 5~132A |
| PSU 15-100 | 0.05% + 7.5mV / 0.2% + 100mA | 0.5mV / 3.3mA | 0.1% + 15mV / 0.2% + 200mA | 1ms | 80ms / 80ms | 50ms / 700ms | 1V | 1.5~16.5V | 5~110A |
| PSU 20-76 | 0.05% + 10mV / 0.2% + 76mA | 0.7mV / 2.5mA | 0.1% + 20mV / 0.2% + 152mA | 1ms | 80ms / 80ms | 50ms / 800ms | 1V | 2~22V | 5~83.6A |
| PSU 30-50 | 0.05% + 15mV / 0.2% + 50mA | 1mV / 1.7mA | 0.1% + 30mV / 0.2% + 100mA | 1ms | 80ms / 80ms | 80ms / 900ms | 1.5V | 3~33V | 5~55A |
| PSU 40-38 | 0.05% + 20mV / 0.2% + 38mA | 1.3mV / 1.2mA | 0.1% + 40mV / 0.2% + 76mA | 1ms | 80ms / 80ms | 80ms / 1000ms | 2V | 4~44V | 3.8~41.8A |
| PSU 50-30 | 0.05% + 25mV / 0.2% + 30mA | 1.7mV / 1mA | 0.1% + 50mV / 0.2% + 60mA | 1ms | 80ms / 80ms | 80ms / 1100ms | 2V | 5~55V | 3~33A |
| PSU 60-25 | 0.05% + 30mV / 0.2% + 25mA | 2mV / 0.8mA | 0.1% + 60mV / 0.2% + 50mA | 1ms | 80ms / 80ms | 80ms / 1100ms | 3V | 5~66V | 2.5~27.5A |
| PSU 80-19 | 0.05% + 40mV / 0.2% + 19mA | 2.7mV / 0.65mA | 0.1% + 80mV / 0.2% + 38mA | 1ms | 150ms / 150ms | 150ms / 1200ms | 4V | 5~88V | 1.9~20.9A |
| PSU 100-15 | 0.05% + 50mV / 0.2% + 15mA | 3.4mV / 0.5mA | 0.1% + 100mV / 0.2% + 30mA | 1ms | 150ms / 150ms | 150ms / 1500ms | 5V | 5~110V | 1.5~16.5A |
| PSU 150-10 | 0.05% + 75mV / 0.2% + 10mA | 5.2mV / 0.34mA | 0.1% + 150mV / 0.2% + 20mA | 2ms | 150ms / 150ms | 150ms / 2000ms | 5V | 5~165V | 1~11A |
| PSU 300-5 | 0.05% + 150mV / 0.2% + 5mA | 10.2mV / 0.19mA | 0.1% + 300mV / 0.2% + 10mA | 2ms | 150ms / 150ms | 150ms / 2500ms | 5V | 5~330V | 0.5~5.5A |
| PSU 400-3.8 | 0.05% + 200mV / 0.2% + 3.8mA | 13.6mV / 0.13mA | 0.1% + 400mV / 0.2% + 7.6mA | 2ms | 200ms / 200ms | 200ms / 3000ms | 5V | 5~440V | 0.38~4.18A |
| PSU 600-2.6 | 0.05% + 300mV / 0.2% + 2.6mA | 20.4mV / 0.09mA | 0.1% + 600mV / 0.2% + 5.2mA | 2ms | 250ms / 250ms | 250ms / 4000ms | 5V | 5~660V | 0.26~2.86A |
2U~4U 대용량 모델 정격 출력 (입력 변형: 2U는 B, 3U·4U는 B/C/D)
| 대표 형명(변형 문자) | 높이 | 정격 출력(전압 / 전류 / 전력) |
|---|---|---|
| PSU 6-400B | 2U | 6V / 400A / 2400W |
| PSU 12.5-240B | 2U | 12.5V / 240A / 3000W |
| PSU 20-152B | 2U | 20V / 152A / 3040W |
| PSU 40-76B | 2U | 40V / 76A / 3040W |
| PSU 60-50B | 2U | 60V / 50A / 3000W |
| PSU 100-30B | 2U | 100V / 30A / 3000W |
| PSU 150-20B | 2U | 150V / 20A / 3000W |
| PSU 300-10B | 2U | 300V / 10A / 3000W |
| PSU 400-7.6B | 2U | 400V / 7.6A / 3040W |
| PSU 600-5.2B | 2U | 600V / 5.2A / 3120W |
| PSU 6-600B/C/D | 3U | 6V / 600A / 3600W |
| PSU 12.5-360B/C/D | 3U | 12.5V / 360A / 4500W |
| PSU 20-228B/C/D | 3U | 20V / 228A / 4560W |
| PSU 40-114B/C/D | 3U | 40V / 114A / 4560W |
| PSU 60-75B/C/D | 3U | 60V / 75A / 4500W |
| PSU 100-45B/C/D | 3U | 100V / 45A / 4500W |
| PSU 150-30B/C/D | 3U | 150V / 30A / 4500W |
| PSU 300-15B/C/D | 3U | 300V / 15A / 4500W |
| PSU 400-11.4B/C/D | 3U | 400V / 11.4A / 4560W |
| PSU 600-7.8B/C/D | 3U | 600V / 7.8A / 4680W |
| PSU 6-800B/C/D | 4U | 6V / 800A / 4800W |
| PSU 12.5-480B/C/D | 4U | 12.5V / 480A / 6000W |
| PSU 20-304B/C/D | 4U | 20V / 304A / 6080W |
| PSU 40-152B/C/D | 4U | 40V / 152A / 6080W |
| PSU 60-100B/C/D | 4U | 60V / 100A / 6000W |
| PSU 100-60B/C/D | 4U | 100V / 60A / 6000W |
| PSU 150-45B/C/D | 4U | 150V / 45A / 6000W |
| PSU 300-20B/C/D | 4U | 300V / 20A / 6000W |
| PSU 400-15.2B/C/D | 4U | 400V / 15.2A / 6080W |
| PSU 600-10.4B/C/D | 4U | 600V / 10.4A / 6240W |
1U 사양은 제조사 제공 영문 데이터시트와 국문 카탈로그의 일치하는 값만 사용했습니다. 리플·노이즈는 2V~정격 출력 전압, 최대 출력 전류 조건이며, 상승 시간은 정격 출력 전압의 10%→90%, 하강 시간은 90%→10%, 부하 과도 응답 시간은 정격 출력 전류의 10~90% 부하 변동 시 출력 전압이 정격 출력의 0.5% 이내로 회복하는 시간입니다. 대용량 표는 국문 카탈로그의 정격 값이며 입력 변형 B는 단상 170~265VAC, C는 삼상 180~253VAC, D는 삼상 360~440VAC입니다.
굿윌인스텍 ・ GW INSTEK
PSU 시리즈
프로그래머블 스위칭 DC 전원공급기
PSU Series Programmable Switching D.C. Power Supply


• PSU Series (19″, 1U) 1.2kW-1.56kW
PSU-6-200 ・ PSU-8-180 ・ PSU-12.5-120 ・ PSU-15-100 ・ PSU-20-76
PSU-30-50 ・ PSU-40-38 ・ PSU-50-30 ・ PSU-60-25 ・ PSU-80-19
PSU-100-15 ・ PSU-150-10 ・ PSU-300-5 ・ PSU-400-3.8 ・ PSU-600-2.6
• PSU Series (19″, 2U) 2.4kW-3.12kW
PSU-6-400B ・ PSU-12.5-240B ・ PSU-20-152B ・ PSU-40-76B ・ PSU-60-50B
PSU-100-30B ・ PSU-150-20B ・ PSU-300-10B ・ PSU-400-7.6B ・ PSU-600-5.2B
• PSU Series (19″, 3U) 3.6kW-4.68kW
PSU-6-600B/C/D : PSU-6-600B ・ PSU-6-600C ・ PSU-6-600D
PSU-12.5-360B/C/D : PSU-12.5-360B ・ PSU-12.5-360C ・ PSU-12.5-360D
PSU-20-228B/C/D : PSU-20-228B ・ PSU-20-228C ・ PSU-20-228D
PSU-40-114B/C/D : PSU-40-114B ・ PSU-40-114C ・ PSU-40-114D
PSU-60-75B/C/D : PSU-60-75B ・ PSU-60-75C ・ PSU-60-75D
PSU-100-45B/C/D : PSU-100-45B ・ PSU-100-45C ・ PSU-100-45D
PSU-150-30B/C/D : PSU-150-30B ・ PSU-150-30C ・ PSU-150-30D
PSU-300-15B/C/D : PSU-300-15B ・ PSU-300-15C ・ PSU-300-15D
PSU-400-11.4B/C/D : PSU-400-11.4B ・ PSU-400-11.4C ・ PSU-400-11.4D
PSU-600-7.8B/C/D : PSU-600-7.8B ・ PSU-600-7.8C ・ PSU-600-7.8D
• PSU Series (19″, 4U) 4.8kW-6.24kW
PSU-6-800B/C/D : PSU-6-800B ・ PSU-6-800C ・ PSU-6-800D
PSU-12.5-480B/C/D : PSU-12.5-480B ・ PSU-12.5-480C ・ PSU-12.5-480D
PSU-20-304B/C/D : PSU-20-304B ・ PSU-20-304C ・ PSU-20-304D
PSU-40-152B/C/D : PSU-40-152B ・ PSU-40-152C ・ PSU-40-152D
PSU-60-100B/C/D : PSU-60-100B ・ PSU-60-100C ・ PSU-60-100D
PSU-100-60B/C/D : PSU-100-60B ・ PSU-100-60C ・ PSU-100-60D
PSU-150-45B/C/D : PSU-150-45B ・ PSU-150-45C ・ PSU-150-45D
PSU-300-20B/C/D : PSU-300-20B ・ PSU-300-20C ・ PSU-300-20D
PSU-400-15.2B/C/D : PSU-400-15.2B ・ PSU-400-15.2C ・ PSU-400-15.2D
PSU-600-10.4B/C/D : PSU-600-10.4B ・ PSU-600-10.4C ・ PSU-600-10.4D
특징
- 정격 전압 : 6V/8V/12.5V/15V/20V/30V/40V/50V/60V/80V/100V/150V/300V/400V/600V
- 출력 전력 등급: 1200W~1560W
- CV / CC 우선순위
- 조정 가능한 전압/전류 상승 및 하강 시간
- 직렬/병렬 연결: 최대. 2대(300V 이하 모델) / 동일 모델 4대
- 고효율 및 고출력 밀도
- 1U 높이 및 19인치 랙 마운트 크기
- 표준 인터페이스: USB, LAN, RS-232, RS-485, 아날로그 제어
- 옵션 인터페이스: GPIB, 절연 아날로그 인터페이스(전압 제어/전류 제어)
Features
- Voltage Rating : 6V/8V/12.5V/15V/20V/30V/40V/50V/60V/80V/100V/150V/300V/400V/600V
- Output Power Rating: 1200W~1560W
- C.V / C.C Priority
- Adjustable voltage/current rise and fall time
- Series/ Parallel Connection: Max. 2 Units(Models Under 300V)/ 4 Units of The Same Model
- High Efficiency and High Power Density
- 1U Height and 19”Rack Mount Size
- Standard Interface: USB, LAN, RS-232, RS-485, Analog Control
- Optional Interface: GPIB, Isolated Analog Interface(Voltage Control/ Current Control)
설명
고출력 밀도 설계의 DC 전원 공급 장치인 GW Instek PSU-시리즈는 높이가 1U이고 19인치 랙 마운트 크기와 호환됩니다. 이 시리즈는 기존 테스트 시스템에 통합할 모델을 유연하게 선택하여 테스트 시스템 설치 또는 시스템 통합에 적합합니다. 우수한 전압 및 전류 제어 기능을 갖춘 PSU 시리즈는 6V/200A ~ 600V/2.6A 범위의 출력 전압/전류를 갖는 15개 모델로 구성됩니다. 이 시리즈는 전자 부품 테스트, 마이크로 저항기, 릴레이, 션트 저항기, 12V/24V/48V 배터리 시뮬레이션 및 자동차 전자 장치 테스트를 포함한 다양한 테스트 조건 및 DUT에 적합합니다.
PSU-HV 시리즈는 DC/DC 컨버터 및 서보 모터 생산 애플리케이션의 1차 입력에 이상적입니다. PSU는 종종 커패시터용 노화 테스트 장비와 같은 구성 요소 테스트 시스템에 통합됩니다. 600V DC 바이어스 애플리케이션; 다이오드의 노화 시험 장비; 반도체 생산 장비; 자동차 전자 제품; 및 V8 엔진 또는 V12 엔진용 ECU 등
PSU 시리즈의 동일한 모델 장치를 사용하여 직렬 및 병렬 연결을 수행하면 총 출력 전력, 총 전류 또는 총 전압이 증가할 수 있습니다. PSU 시리즈의 넓은 전압 및 전류 출력 범위는 다양한 전압 및 전류 측정 요구 사항을 완전히 충족할 수 있습니다. PSU 시리즈는 1200W ~ 1560W를 출력하는 단일 전원 출력 DC 프로그래밍 가능 전원 공급 장치입니다. PSU-시리즈는 최대 600V를 달성하기 위해 최대 2개의 장치를 직렬 연결(300V 미만 모델)하거나 최대 800A 및 6.24kW의 최대 출력을 얻기 위해 4개의 장치를 병렬로 연결합니다.
Description
GW Instek PSU-Series, a DC power supply with high power density design, is 1U in height and compatible with 19” Rack Mount Size. The series is suitable for test system installation or system integration by flexibly selecting models for the integration into the existing test system. The PSU- Series, featuring superior voltage and current control functions, comprises fifteen models with output voltage/current ranging from 6V/200A to 600V/2.6A. The Series is suitable for different test conditions and DUTs, including electronic components testing, micro resistors, relays, shunt resistors, 12V/24V/48V battery simulation, and automotive electronic device testing.
The PSU-HV series is ideal for the primary input of DC/DC converter and servomotor production application. PSU is often integrated into component test systems such as aging test equipment for capacitors; 600V DC bias applications; aging test equipment for diode; semiconductor production equipment; automotive electronics; and ECU for V8 engine or V12 engine, etc.
Utilizing same model units of the PSU-Series to conduct series and parallel connections can increase total output power, total current or total voltage. The wide voltage and current output ranges of the PSU-Series can fully satisfy various voltage and current measurement requirements. The PSU-Series is a single power output DC programmable power supply, which outputs 1200W to 1560W. The PSU-Series provides maximum 2 units in series connection (models under 300V) to achieve maximum 600V or 4 units in parallel connection to obtain maximum 800A and the maximum output power of 6.24 kilowatts.
