굿윌인스텍 ・ GW INSTEK

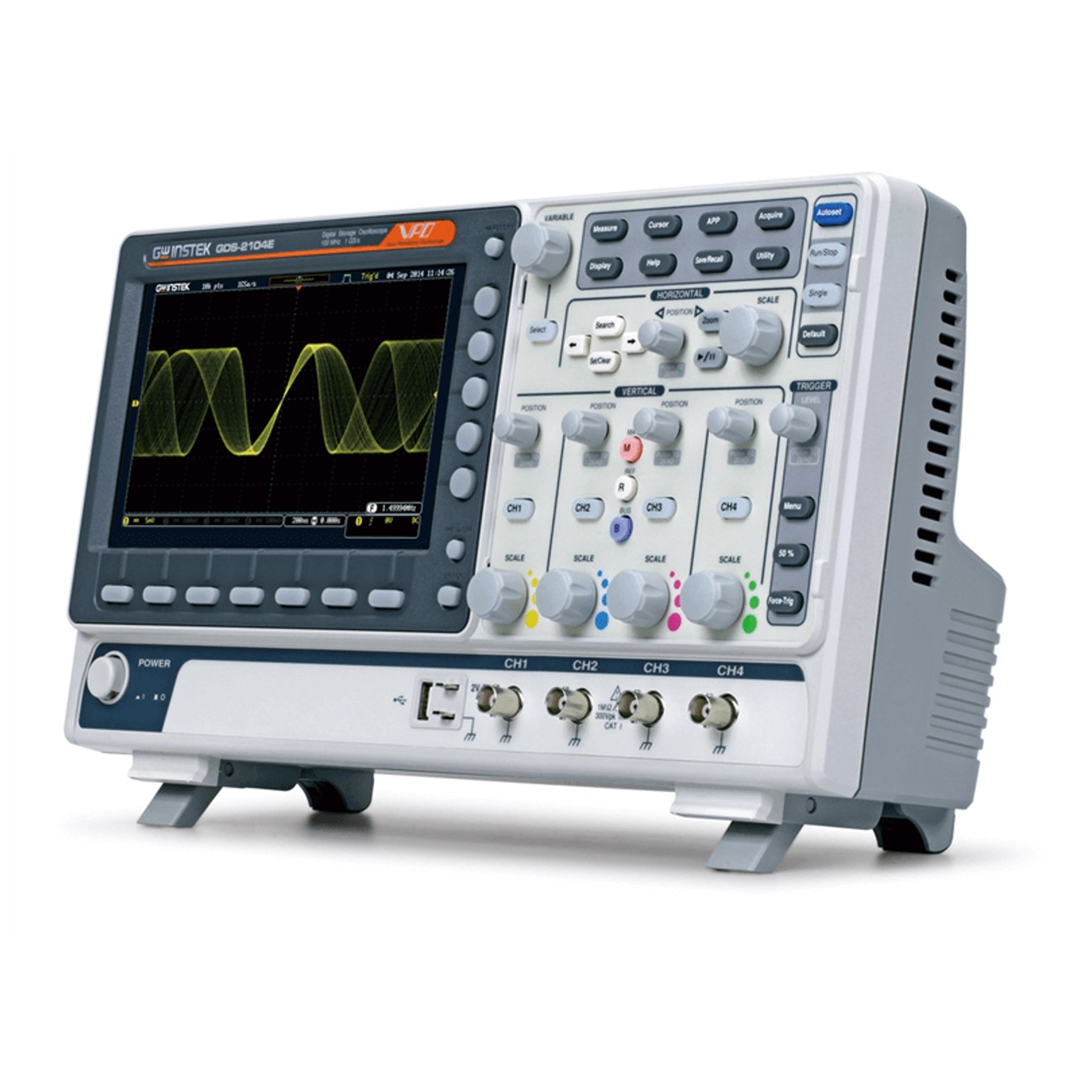

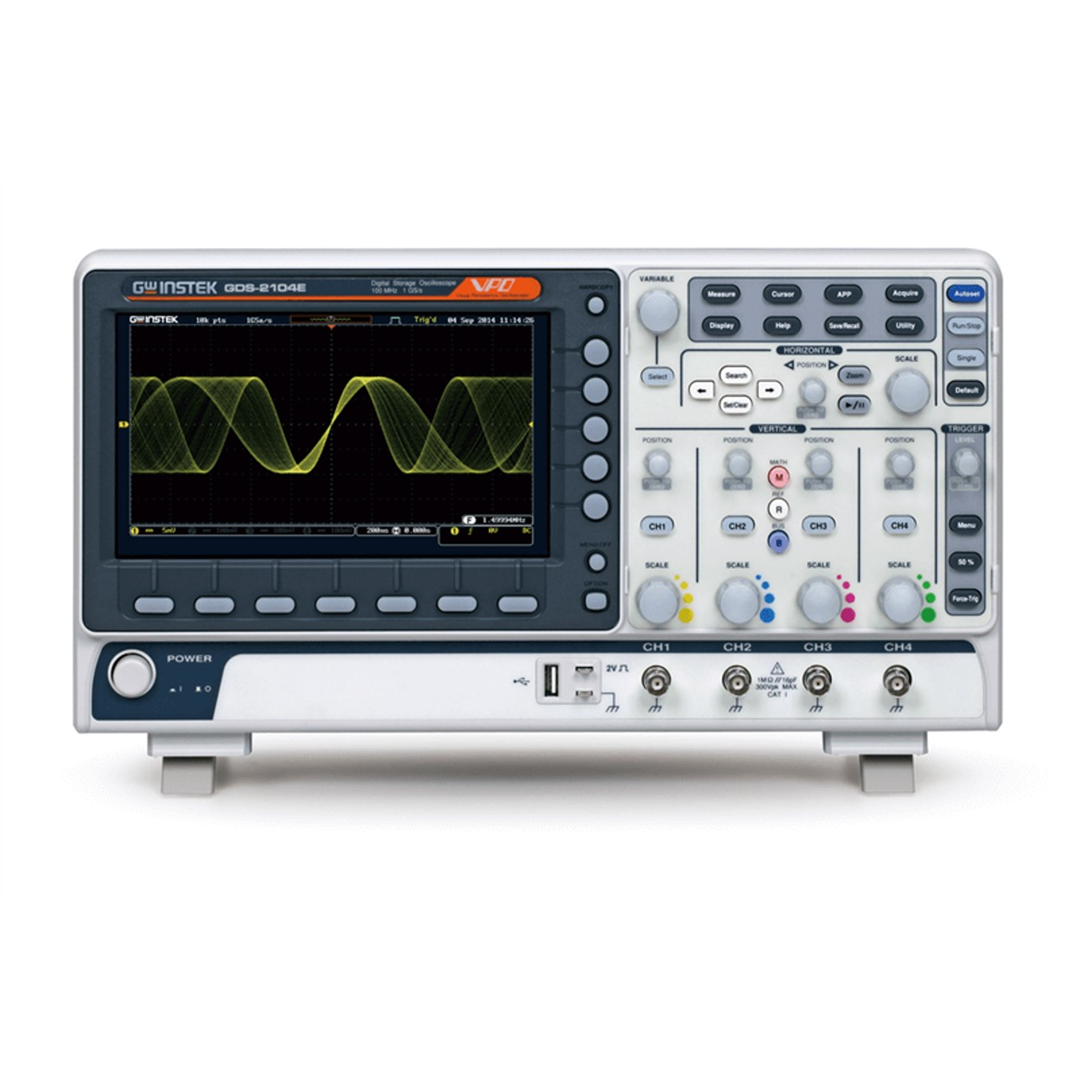

GDS-2000E 시리즈
디지털 오실로스코프
GDS-2000E Series Digital Storage Oscilloscope
• GDS-2000E Series
GDS-2072E ・ GDS-2074E ・ GDS-2102E ・ GDS-2104E ・ GDS-2202E ・ GDS-2204E

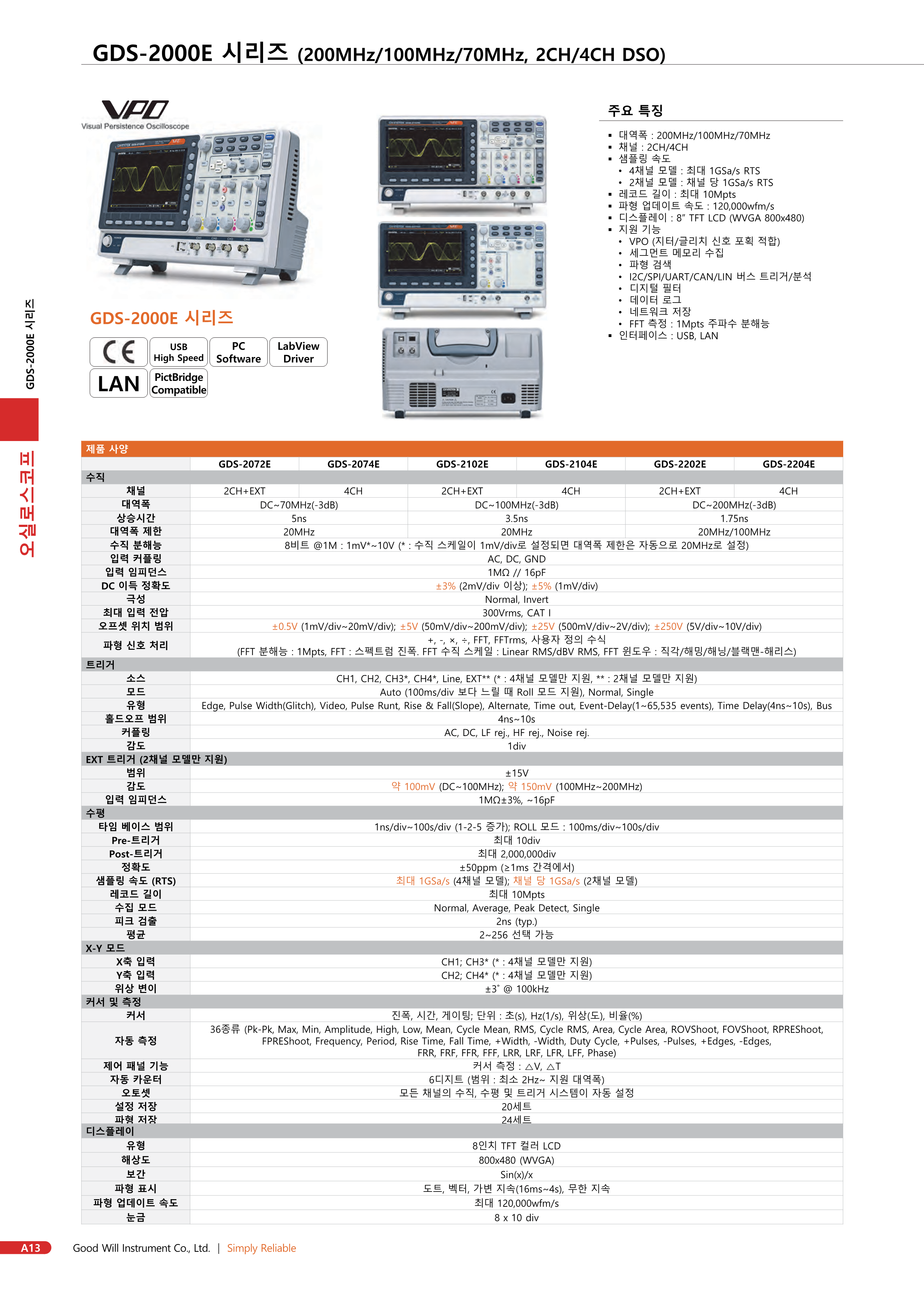

특징
- 200/100/70MHz 대역폭 선택; 2 또는 4 채널
- 각 채널에 대한 1GSa/s 실시간 샘플링 속도(2ch 모델) ; 1GSa/s 최대 실시간 샘플링 속도(4ch 모델)
- 채널당 10M 메모리 깊이 및 OVO 파형 디스플레이 기술
- 120,000wfm/s의 파형 업데이트 속도
- 8인치 WVGA TFT LCD 디스플레이
- 더 높은 주파수 도메인 분해능 측정을 제공하는 최대 1M 포인트의 FFT
- 고역 및 저역 통과 디지털 필터 기능
- 분할 메모리 및 파형 검색 기능의 29,000 섹션
- I2C/SPI/UART/CAN/LIN 직렬 버스 트리거 및 디코딩 기능
- 데이터 로그 기능은 최대 100시간 동안 신호 변경 사항을 추적합니다.
- 원격 인터넷 저장 기능 제공
Features
- 200/100/70MHz Bandwidth Selection; 2 or 4 Channels
- 1GSa/s Real-Time Sampling Rate for Each Channel (2ch model) ; 1GSa/s Maximum Real-Time Sampling Rate (4ch model)
- Per Channel 10M Memory depth and VPO Waveform Display Technology
- Waveform Update Rate of 120,000 wfm/s
- 8″ WVGA TFT LCD Display
- FFT with Maximum 1M points to Provide Higher Frequency Domain Resolution Measurement/span>
- High and Low Pass Digital Filter Functions
- 29,000 Sections of Segmented Memory and Waveform Search Functions
- I2C/SPI/UART/CAN/LIN Serial Bus Trigger and Decoding Function
- Data Log Function Tracks Signal Changes Up To 100 hours
- Provide Remote Internet Storage Function
설명
GDS-2000E 디지털 오실로스코프는 200MHz, 100MH 및 70MHz의 대역폭을 선택할 수 있습니다. 2채널 모델은 각 채널에 대해 1GSa/s의 실시간 샘플링 속도를 제공합니다. 4채널 모델은 1GSa/s의 최대 실시간 샘플링 속도를 제공합니다. 8인치 800*480 TFT LCD 디스플레이와 최소 1mV/div 수직 범위를 통해 GDS-2000E 시리즈는 복잡한 미약한 신호를 측정하고 측정 결과를 명확하게 표시할 수 있습니다.
메모리 깊이와 관련하여 GDS-2000E 시리즈 디지털 오실로스코프는 사용자가 파형을 완전히 검색하고 분석할 수 있도록 10M 길이의 메모리를 제공합니다. 사용자는 애플리케이션 요구 사항에 따라 1K, 10K, 100K, 1M 또는 10M 메모리 깊이를 선택할 수 있습니다. 높은 샘플링 속도와 함께 배치된 짧은 메모리 깊이는 사용자가 빠르게 변화하는 파형을 관찰할 수 있도록 하는 반면에 긴 메모리 깊이는 지속적으로 변화하는 파형을 목표로 합니다. GDS-2000E 시리즈는 파형 검색 및 세그먼트 메모리 기능을 갖추고 있어 10M 롱 메모리의 유연한 적용을 확장합니다. 분할된 메모리는 사용자가 필요한 모든 파형을 신속하게 검색할 수 있도록 중요하지 않은 파형을 건너뛸 수 있도록 최대 29,000개 섹션으로 나눌 수 있습니다. 이 기능을 사용하면 보다 의미 있는 파형을 저장할 수 있고 대상 파형을 빠르게 표시할 수 있습니다. 파형 검색 기능을 사용하면 필요한 트리거 조건에 따라 원하는 파형을 빠르게 검색할 수 있습니다.
Description
The GDS-2000E digital oscilloscope features bandwidth selections of 200MHz, 100MH, and 70MHz. Two-channel model provides 1GSa/s real-time sampling rate for each channel; four-channel model provides 1GSa/s maximum real-time sampling rate. The 8-inch 800*480 TFT LCD display and the minimum 1mV/div vertical range allow the GDS-2000E series to measure complex feeble signals and clearly display measurement results.
With respect to the memory depth, the GDS-2000E series digital oscilloscope provides 10M long memory for users to completely retrieve and analyze waveforms. Users, based upon the application requirements, can select 1K, 10K, 100K, 1M or 10M memory depth. Short memory depth collocating with the high sampling rate allows users to observe fast-changing waveforms and, on the other hand, long memory depth aims for continuously changing waveforms. The GDS-2000E series is equipped with waveform search and segmented memory functions to expand the flexible applications of 10M long memory. The segmented memory can be divided the maximum into 29,000 sections for users to bypass any unimportant waveforms so as to swiftly search all required waveforms. With the function, more meaningful waveforms can be saved and target waveforms can be displayed rapidly. With the waveform search function, users can rapidly search desired waveforms according to the required trigger conditions.
주문 정보 | |
GDS-2072E | 70MHz, 2CH, 1GSa/s, 10Mpts |
GDS-2074E | 70MHz, 4CH, 1GSa/s, 10Mpts |
GDS-2102E | 100MHz, 2CH, 1GSa/s, 10Mpts |
GDS-2104E | 100MHz, 4CH, 1GSa/s, 10Mpts |
GDS-2202E | 200MHz, 2CH, 1GSa/s, 10Mpts |
GDS-2204E | 200MHz, 4CH, 1GSa/s, 10Mpts |
기본 액세서리 | |
CD(사용 설명서) x 1, 전원 코드 x 1 | |
GTP-070B-4 | 70MHz(10:1/1:1) 수동 프로브, GDS-2072E/GDS-2074E (채널 당 1개) |
GTP-100B-4 | 100MHz(10:1/1:1) 수동 프로브, GDS-2102E/GDS-2104E (채널 당 1개) |
GTP-200B-4 | 200MHz(10:1/1:1) 수동 프로브, GDS-2202E/GDS-2204E (채널 당 1개) |

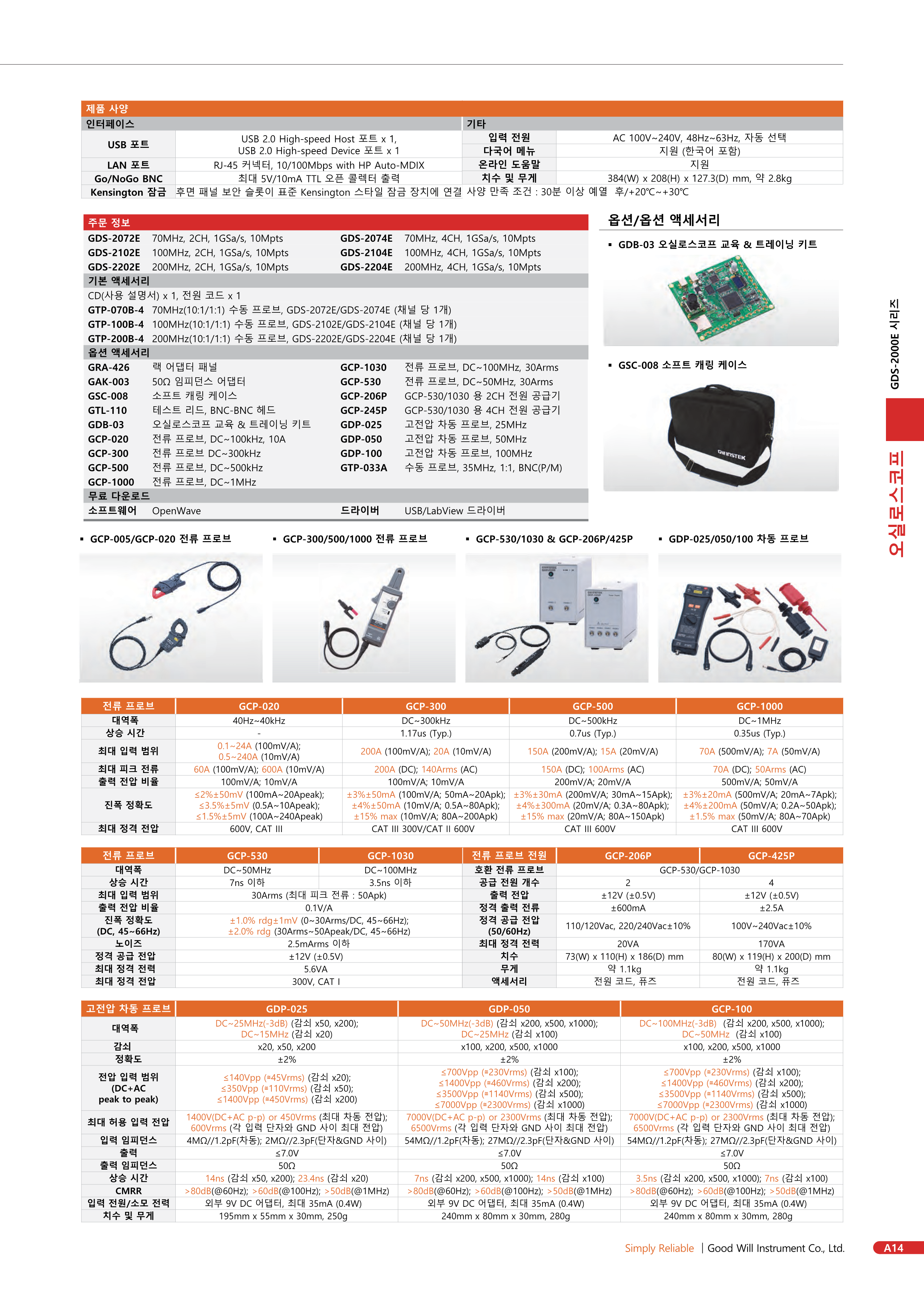

옵션 액세서리 | |
GRA-426 | 랙 어댑터 패널 |
GAK-003 | 50Ω 임피던스 어댑터 |
GSC-008 | 소프트 캐링 케이스 |
GTL-110 | 테스트 리드, BNC-BNC 헤드 |
GDB-03 | 오실로스코프 교육 & 트레이닝 키트 |
GCP-020 | 전류 프로브, DC~100kHz, 10A |
GCP-300 | 전류 프로브 DC~300kHz |
GCP-500 | 전류 프로브, DC~500kHz |
GCP-1000 | 전류 프로브, DC~1MHz |
GCP-1030 | 전류 프로브, DC~100MHz, 30Arms |
GCP-530 | 전류 프로브, DC~50MHz, 30Arms |
GCP-206P | GCP-530/1030 용 2CH 전원 공급기 |
GCP-245P | GCP-530/1030 용 4CH 전원 공급기 |
GDP-025 | 고전압 차동 프로브, 25MHz |
GDP-050 | 고전압 차동 프로브, 50MHz |
GDP-100 | 고전압 차동 프로브, 100MHz |
GTP-033A | 수동 프로브, 35MHz, 1:1, BNC(P/M) |
무료 다운로드 | |
PC 소프트웨어 | OpenWave |
드라이버 | USB 드라이버, LabView 드라이버 |
ORDERING INFORMATION | |
GDS-2072E | 70MHz, 2-Channel, Digital Storage Oscilloscope |
GDS-2074E | 70MHz, 4-Channel, Digital Storage Oscilloscope |
GDS-2102E | 100MHz, 2-Channel, Digital Storage Oscilloscope |
GDS-2104E | 100MHz, 4-Channel, Digital Storage Oscilloscope |
GDS-2202E | 200MHz, 2-Channel, Digital Storage Oscilloscope |
GDS-2204E | 200MHz, 4-Channel, Digital Storage Oscilloscope |
STANDARD ACCESSORIES | |
CD-ROM (User manual) x 1, Power cord x 1 | |
GTP-070B-4 | 70MHz(10:1/1:1) Switchable passive probe for GDS-2072E/2074E(one per channel) |
GTP-100B-4 | 100MHz(10:1/1:1) Switchable passive probe for GDS-2102E/2104E(one per channel) |
GTP-200B-4 | 200MHz(10:1/1:1) Switchable passive probe for GDS-2202E/2204E(one per channel) |
OPTIONAL ACCESSORIES | |
GRA-426 | Rack Adapter Panel |
GAK-003 | 50Ω Impedance Adapter |
GSC-008 | Soft Carrying Case |
GTL-110 | Test Lead, BNC-BNC Heads |
GDB-03 | Oscilloscope Education & Training Kit |
GCP-020 | Current Probe, DC ~ 100KHz, 10A, Current Probe |
GCP-300 | Current Probe, DC ~ 100KHz, 10A, Current Probe |
GCP-500 | 500kHz/150A Current probe |
GCP-1000 | 1MHz/7A Current probe |
GCP-1030 | 100MHz/30A Current probe |
GCP-530 | 50MHz/30A Current probe |
GCP-206P | Power supply for current probe (2 input channel) |
GCP-425P | Power supply for current probe (4 input channel) |
GDP-025 | 25MHz High voltage differential probe |
GDP-050 | 50MHz High voltage differential probe |
GDP-100 | 100MHz High voltage differential probe |
GTP-033A | Oscilloscope Probe, 35MHz 1:1 Passive Probe, BNC(P/M) |
FREE DOWNLOAD | |
PC Software | OpenWave software |
Driver | USB driver ; LabView driver |
