GW INSTEK MDO-2000A 시리즈 디지털 혼합신호 오실로스코프
가격문의(상세정보 참조)

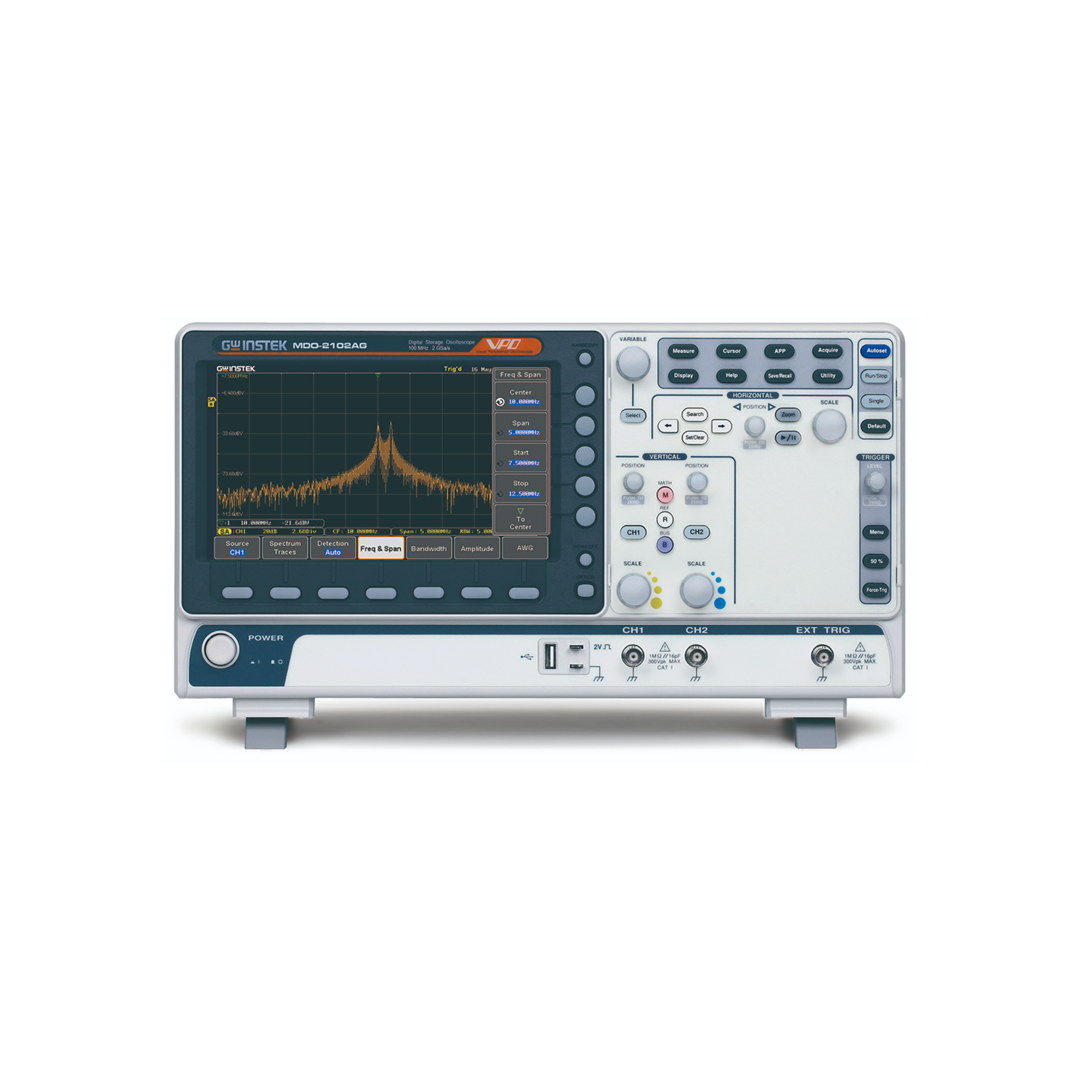

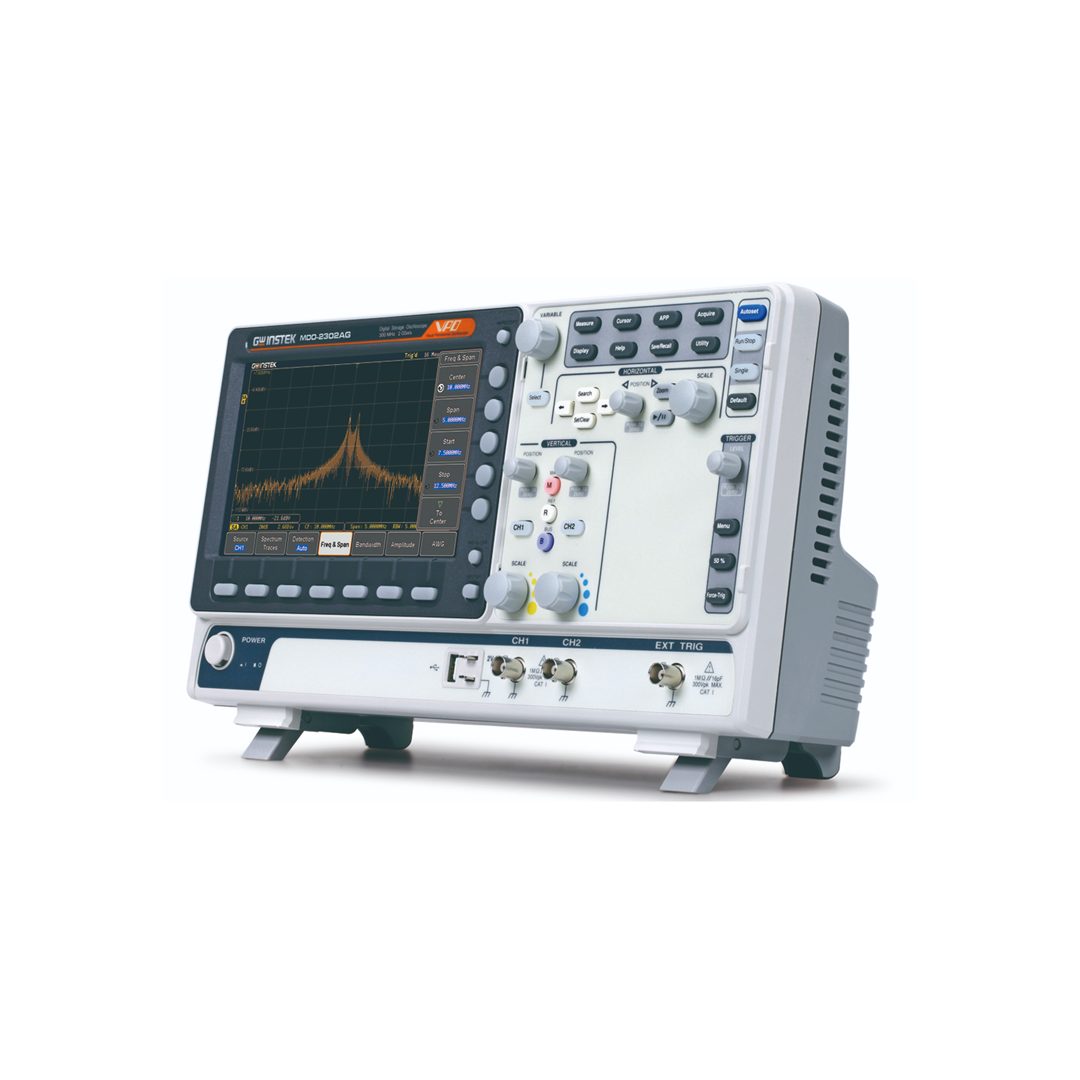

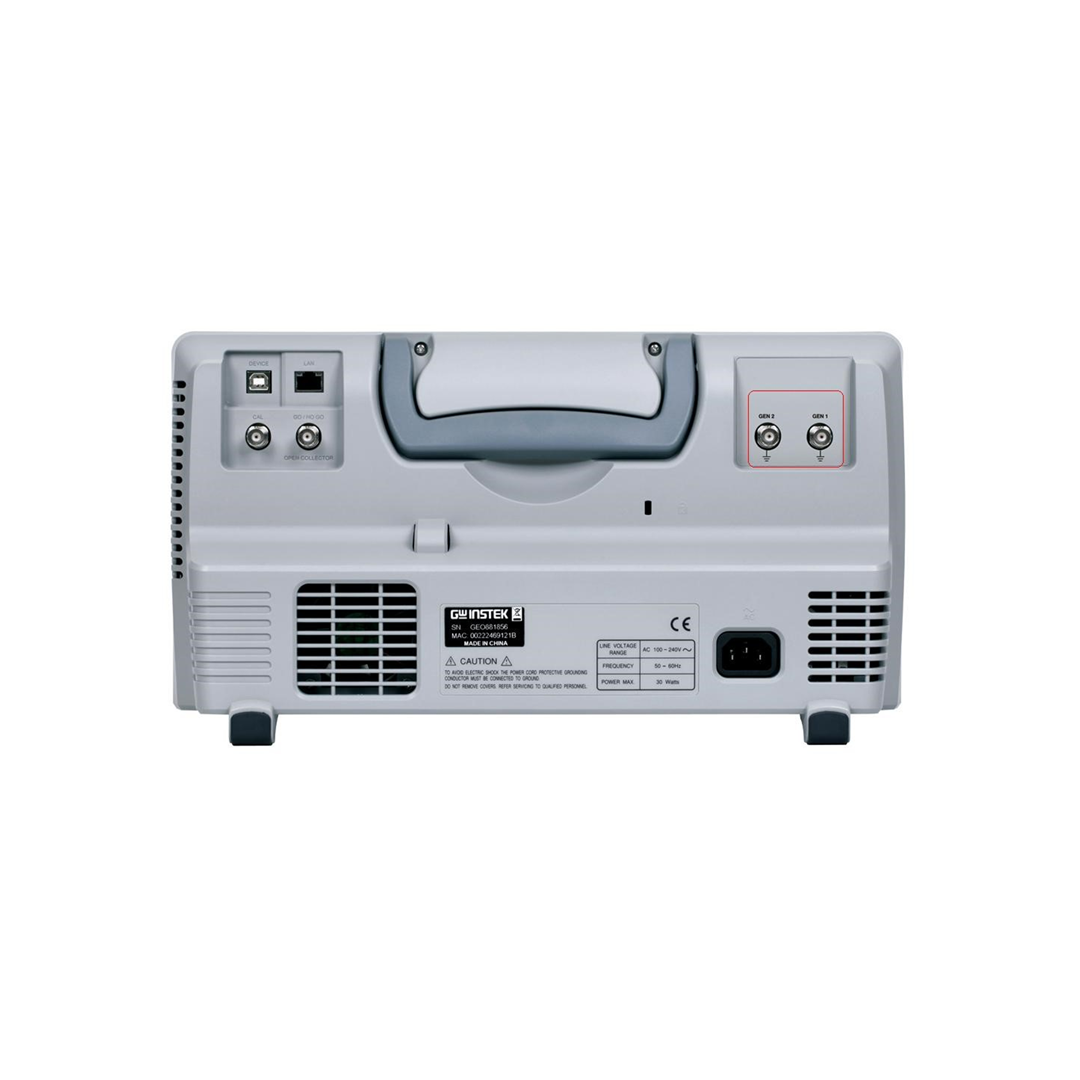

GW INSTEK MDO-2000A 시리즈 디지털 혼합신호 오실로스코프
GW INSTEK MDO-2000A Series Mixed-Domain Oscilloscope
- 대역폭 : 300MHz/200MHz/100MHz
- 채널 : 2CH
- 샘플링 속도 : 최대 2GSa/s
- 레코드 길이 : 최대 20Mpts/ch
- 디스플레이 : 8인치 TFT LCD (WVGA 800 x 480)
- 인터페이스 : USB/LAN
클릭 하시면 이동합니다.
굿윌인스텍 ・ GW INSTEK

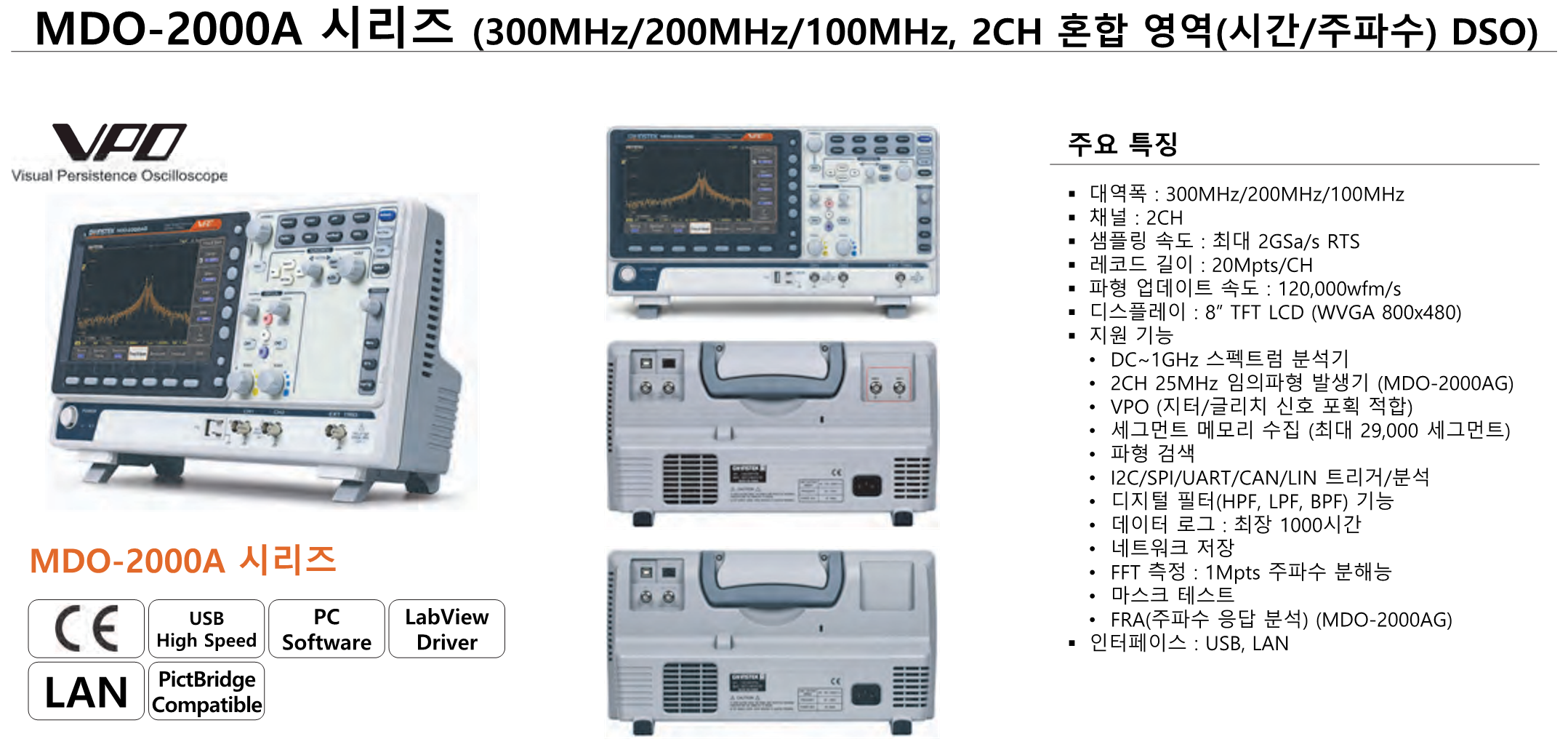

MDO-2000A 시리즈
디지털 혼합신호 오실로스코프
MDO-2000A Series Mixed-Domain Oscilloscope
• MDO-2000A Series
MDO-2102A ・ MDO-2202A ・ MDO-2302A
• MDO-2000AG Series
MDO-2102AG ・ MDO-2202AG ・ MDO-2302AG
특징
- 300/200/100MHz 대역폭 선택 ; 2채널
- 실시간 샘플링 속도 : 최대 2GSa/s
- 채널당 20M 메모리 깊이 및 OVO 파형 디스플레이 기술
- 파형 업데이트 속도 : 최대 120,000wfms/s
- 8인치 WVGA TFT LCD 디스플레이
- 더 높은 주파수 도메인 분해능 측정 제공 : 최대 1M FFT
- 고·저 및 대역 통과 필터 기능
- 29,000개의 분할된 메모리 및 파형 검색 기능
- I2C/UART/CAN/LIN 직렬 버스 트리거 및 디코딩 기능
- 데이터 로그 기능 : 최대 1000시간 신호 변화 추적 가능
- 네트워크 스토리지 기능
- 마스크 테스트 기능
- MDO-2000AG : 듀얼 채널 25MHz AWG
Features
- 300/200/100MHz bandwidth selections ; 2 channels
- Real time sampling rate is 2GSa/s max.
- Per Channel 20M memory depth and VPO waveform display technology
- Waveform update rate up to 120,000 wfms/s
- 8″ WVGA TFT LCD display
- Maximum 1M FFT provides higher frequency domain resolution measurements
- High ,low and band pass filter functions
- 29,000 segmented memories and waveform search functions
- I2C/UART/CAN/LIN serial bus trigger and decoding function
- Data log function is able to track signal changes up to 1000 hours
- Network storage function
- Mask test function
- MDO-2000AG equips with a dual channel 25MHz AWG
설명
MDO-2000A는 MDO-2000E의 고급 버전입니다. 선택 가능한 대역폭 범위는 300MHz로 업그레이드됩니다. 전체 대역폭 범위에는 300MHz, 200MHz 및 100MHz가 포함됩니다. 샘플링 속도가 최대로 업그레이드되었습니다. 2GSa/s 및 메모리 깊이도 20M/CH로 업그레이드되었습니다. 따라서 오실로스코프의 세 가지 주요 사양이 개선되었습니다. 이 시리즈의 새 모델에는 MDO-2000A 및 MDO-2000AG를 포함한 2개의 채널이 있습니다. 전체 시리즈는 오실로스코프 및 스펙트럼 분석기의 기능을 제공합니다. 또한 MDO-2000AG에는 이중 채널 25MHz 임의 파형 발생기가 있습니다. 차세대 MDO-2000A 시리즈는 사용자가 보다 사실적인 신호 무결성을 얻을 수 있도록 더 나은 샘플링 속도와 메모리 깊이를 제공하며 더 높은 대역폭 선택은 더 높은 주파수의 측정 요구 사항을 충족합니다.
Description
MDO-2000A is an advanced version of MDO-2000E. The selectable bandwidth range is upgraded to 300MHz. The full bandwidth ranges include 300MHz, 200MHz and 100MHz. The sampling rate has upgraded to Max. 2GSa/s and the memory depth has also been upgraded to 20M/CH. Hence, the three major specifications of oscilloscopes have been improved. The new models of the series feature 2 channels including MDO-2000A and MDO-2000AG. The entire series offers the functions of oscilloscope and spectrum analyzer. On top of that, MDO-2000AG features a dual-channel 25MHz arbitrary waveform generator. The new generation MDO-2000A series provides better sampling rate and memory depth for users to obtain more realistic signal integrity, and higher bandwidth selections meet the measurement requirements of higher frequencies.
주문 정보 | |
MDO-2302AG | 300MHz, 2CH, 2GSa/s, 20Mpts DSO/SA/2CH 25MHz AWG |
MDO-2202AG | 200MHz, 2CH, 2GSa/s, 20Mpts DSO/SA/2CH 25MHz AWG |
MDO-2102AG | 100MHz, 2CH, 2GSa/s, 20Mpts DSO/SA/2CH 25MHz AWG |
MDO-2302A | 300MHz, 2CH, 2GSa/s, 20Mpts DSO/1GHz SA |
MDO-2202A | 200MHz, 2CH, 2GSa/s, 20Mpts DSO/1GHz SA |
MDO-2102A | 100MHz, 2CH, 2GSa/s, 20Mpts DSO/1GHz SA |
기본 액세서리 | |
CD-ROM (퀵 스타트 가이드, 사용 설명서, 프로그래밍 설명서) x 1, 전원 코드 x 1 | |
GTL-110 | BNC-BNC 케이블 x 2 (MDO-2000AG 계열) |
GTP-100B-4 | 100MHz(10:1/1:1) 수동 프로브 (100MHz 모델, 채널 당 1개) |
GTP-200B-4 | 200MHz(10:1/1:1) 수동 프로브 (200MHz 모델, 채널 당 1개) |
GTP-300B-4 | 300MHz(10:1/1:1) 수동 프로브 (300MHz 모델, 채널 당 1개) |
옵션 액세서리 | |
GRA-426 | 랙 어댑터 패널 |
GAK-003 | 50Ω 임피던스 어댑터 |
GSC-008 | 소프트 캐링 케이스 |
GDB-03 | 오실로스코프 교육 & 트레이닝 키트 |
GTL-246 | USB 케이블, USB 2.0, AB 타입, 1200mm |
GCP-020 | 전류 프로브, DC~100kHz, 10A |
GCP-300 | 전류 프로브 DC~300kHz, 200A(10mV/A) & 20A(100mV/A) |
GCP-500 | 전류 프로브, DC~500kHz, 150A(20mV/A) & 15A(200mV/A) |
GCP-1000 | 전류 프로브, DC~1MHz, 70A(50mV/A) & 7A(500mA/A) |
GCP-1030 | 전류 프로브, DC~100MHz, 30Arms |
GCP-530 | 전류 프로브, DC~50MHz, 30Arms |
GCP-206P | GCP-530/1030 용 2CH 전원 공급기 |
GCP-425P | GCP-530/1030 용 4CH 전원 공급기 |
GDP-025 | 고전압 차동 프로브, 25MHz |
GDP-050 | 고전압 차동 프로브, 50MHz |
GDP-100 | 고전압 차동 프로브, 100MHz |
GTP-033A | 수동 프로브, 35MHz, 1:1, BNC(P/M) |
무료 다운로드 | |
PC 소프트웨어 | OpenWave |
드라이버 | USB 드라이버, LabView 드라이버 |
ORDERING INFORMATION | |
MDO-2302AG | 300MHz, 2-channel, Digital Storage Oscilloscope, Spectrum Analyzer, dual channel 25MHz AWG |
MDO-2202AG | 200MHz, 2-channel, Digital Storage Oscilloscope, Spectrum Analyzer, dual channel 25MHz AWG |
MDO-2102AG | 100MHz, 2-channel, Digital Storage Oscilloscope, Spectrum Analyzer, dual channel 25MHz AWG |
MDO-2302A | 300MHz, 2-channel, Digital Storage Oscilloscope, Spectrum Analyzer |
MDO-2202A | 200MHz, 2-channel, Digital Storage Oscilloscope, Spectrum Analyzer |
MDO-2102A | 100MHz, 2-channel, Digital Storage Oscilloscope, Spectrum Analyzer |
STANDARD ACCESSORIES | |
CD-ROM (with Quick Start Guide, User Manual, Programming Manual) x 1, Power Cord x 1 | |
GTL-110 | BNC-BNC cable x 2 (only on MDO-2000AG) |
GTP-100B-4 | 100MHz(10:1/1:1)Switchable passive probe for MDO-2102A/2102AG(one per channel) |
GTP-200B-4 | 200MHz(10:1/1:1)Switchable passive probe for MDO-2202A/2202AG(one per channel) |
GTP-300B-4 | 300MHz(10:1/1:1)Switchable passive probe for MDO-2302A/2302AG(one per channel) |
OPTIONAL ACCESSORIES | |
GRA-426 | Rack Adapter Panel |
GAK-003 | 50 Impedance Adapter |
GSC-008 | Soft Carrying Case |
GDB-03 | Oscilloscope Education & Training Kit |
GTL-246 | USB Cable, USB 2.0, A-B Type, 1200mm |
GCP-020 | Current Probe, 40Hz~40kHz, 240A, Current Probe |
GCP-300 | 300kHz/200A Current probe |
GCP-500 | 500kHz/150A Current probe |
GCP-1000 | 1MHz/7A Current probe |
GCP-1030 | 100MHz/30A Current probe |
GCP-530 | 50MHz/30A Current probe |
GCP-206P | Power supply for current probe (2 input channel) |
GCP-425P | Current Probe - Power Supply, 4 Channel Power Supply for GCP-530/1030 |
GDP-025 | Differential Probe, 25M High Voltage Differntial Probe |
GDP-050 | Differential Probe, 50M High Voltage Differntial Probe |
GDP-100 | Differential Probe, 100M High Voltage Differntial Probe |
GTP-033A | Oscilloscope Probe, 35MHz 1:1 Passive Probe |
FREE DOWNLOAD | |
PC Software | OpenWave software |
Driver | USB driver ; LabView driver |
