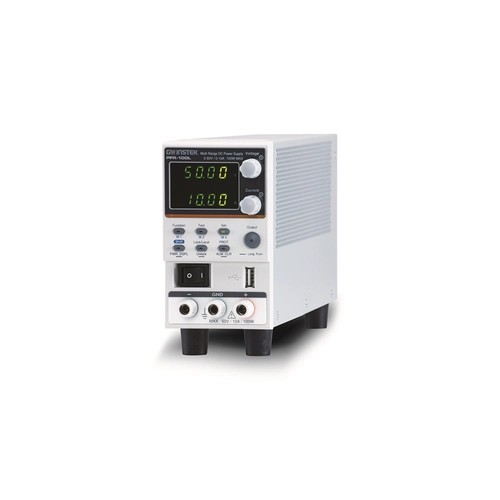

GW INSTEK PFR-100 시리즈 프로그래머블 스위칭 DC 전원공급기
가격문의(상세정보 참조)
GW INSTEK PFR-100 시리즈 프로그래머블 스위칭 DC 전원공급기
GW INSTEK PFR-100 Series Programmable Switching D.C. Power Supply
- 팬리스 자연 대류 냉각 설계(저소음)
- 출력 채널 : 1CH
- 출력 전압 : 50V/250V
- 출력 전류 : 10A/2A
- 출력 전력 : 100W
- 인터페이스 : USB, RS-232/485, GPIB/LAN(옵션)
클릭 하시면 이동합니다.
굿윌인스텍 ・ GW INSTEK
PFR-100 시리즈
프로그래머블 스위칭 DC 전원공급기
PFR-100 Series Programmable Switching D.C. Power Supply
• PFR Series
PFR-100L ・ PFR-100L-GL ・ PFR-100M ・ PFR-100M-GL
주요 특징
- 정격 전압 : 50V/250V
- 정격 전력 : 100W
- 지원 기능
- 5배 멀티-레인지(V&I) 동작
- 자연 대류 냉각 설계 (팬-리스 구조)
- Preset 메모리 기능
- 출력 On/Off 지연 기능
- CV/CC 우선 순위 모드
- 슬루율 조정 기능
- Bleeder 회로 제어
- OVP, OCP, AC Fail 및 OTP 보호 기능
- 전면/후면 패널 출력
- 웹 서버 모니터링 및 제어 (LAN)
- LabView 드라이버 제공
- 인터페이스
- 기본 장착 : USB, RS-232/485
- 옵션 장착 : LAN/GPIB (공장 설치 옵션)
FEATURES
• Constant Power Output for 5 Times Multi-range(V&I) Operation
• Natural Convection Cooling Design (Fanless Structure)
• Preset Memory Function
• Output ON/OFF Delay Function
• CV, CC Priority Mode
• Adjustable Slew Rate For Voltage and Current
• Bleeder Circuit Control
• Protections: OVP, OCP, AC FAIL and OTP
• Support Front and Rear Panel Output
• Built-in USB and RS-232/485 Interface Optional LAN+GPIB
• Web Server Monitoring and Control
• External Analog Control and Monitor Function
• Remote Sensing Function
설명 • DESCRIPTION
PFR-100 시리즈는 소형 고성능 프로그래머블 DC 전원 공급 장치로 자연 대류 설계를 채택하여 열을 발산합니다. 팬이 없는 구조로 사용자는 조용한 환경에서 실험과 테스트에 집중할 수 있습니다. 팬이 없는 전원 공급 장치는 먼지와 이물질을 흡입하지 않으므로 PFR-100 시리즈는 팬이 있는 전원 공급 장치에 비해 수명이 더 깁니다.
The PFR-100 series, a small and high-performance programmable D.C. power supply, adopts natural convection design to dissipate heat. The fanless structure allows users to focus on their experiments and tests in a quiet environment. Fanless power supply will not suck in dust and foreign objects, therefore, PFR-100 series has a longer life cycle compared with that of power supplies with fan.
PFR-100 시리즈는 정격 전원 조건에서 사용자가 전압과 전류를 스스로 정의할 수 있는 5배 정격 전원으로 더 넓은 전압 및 전류 작동 범위를 만족시킵니다. 정격 100W의 PFR-100 시리즈는 두 가지 모델을 제공합니다. PFR-100L- 최대 출력 전압 50V(2A에서) 또는 최대 출력 전류 10A(10V에서); PFR-100M 최대 출력 전압 250V(0.4A에서) 또는 최대 출력 전류 2A(50V에서).
The PFR-100 series is a power supply with a five-fold rated power that allows users to self-define voltage and current under rated power conditions so as to satisfy them with wider voltage and current operational ranges. PFR-100 series, with rated 100W, provides two models: PFR-100L- maximum output voltage of 50V (at 2A) or maximum output current of 10A (at 10V); PFR-100M maximum output voltage of 250V (at 0.4A) or maximum output current of 2A (at 50V).
PFR-100 시리즈는 전면 및 후면 패널 출력 단자를 제공합니다. 전면 패널 출력 단자는 사용자가 전면 패널의 기능 키에 대한 조정을 수행하면서 테스트 리드 교체 시간을 단축하는 데 도움이 됩니다. 후면 패널 출력 단자는 랙마운트 조립을 위한 배선 작업을 용이하게 합니다. 3U 높이, 70mm 너비, 2.5KG 무게로 PFR-100 시리즈의 휴대성을 크게 높였습니다. 또한 멀티드롭 모드로 스위치/허브를 사용하지 않고도 최대 31PFR-100 시리즈를 제어할 수 있어 장비 비용을 절감할 수 있다.
The PFR-100 series provides front and rear panel output terminals. The front panel output terminal helps users shorten test lead replacement time while conducting adjustment on front panel's function keys. The rear panel output terminal facilitates an easy wiring operation for rackmount assembly. 3U height, 70mm width and 2.5KG in weight have greatly elevated PFR-100 series portability. Furthermore, the multi-drop mode allows users to control up to 31PFR-100 series without using switch/Hub that help users save the equipment cost.
주문 정보 | |
PFR-100L | 0~50V/0~10A/100W 팬리스 멀티레인지 DC 전원공급기 |
PFR-100M | 0~250V/0~2A/100W 팬리스 멀티레인지 DC 전원공급기 |
기본 액세서리 | |
CD(사용 설명서, 프로그래밍 설명서) x 1, 전원 코드 x 1, GTL-134 테스트 리드 x 1 | |
GTL-104A & PFR-001 | 테스트 리드 & 액세서리 키트 (PFR-100L 모델) |
GTL-105A & PFR-002 | 테스트 리드 & 액세서리 키트 (PFR-100M 모델) |
옵션 액세서리 | |
GTL-258 | GPIB 케이블, 2000mm |
PSU-232 | RS-232 케이블 (DB9 커넥터 키트) |
PSU-485 | RS-485 케이블 (DB9 케넥터 키트) |
GTL-246 | USB 케이블 (USB 2.0 타입A-타입B) |
GRA-431-J-100 | 랙 마운트 어댑터 (JIS, AC100V) |
GRA-431-J-200 | 랙 마운트 어댑터 (JIS, AC200V) |
GRA-431-E-100 | 랙 마운트 어댑터 (EIA, AC100V) |
GRA-431-E-200 | 랙 마운트 어댑터 (EIA, AC200V) |
Ordering Information | |
PFR-100L | 0-50V/0-10A/100W Fanless Multi-Range D.C. Power Supply |
PFR-100M | 0-250V/0-2A/100W Fanless Multi-Range D.C. Power Supply |
Standard Accessories | |
CD (User Manual, Programming manual) x 1, Power cord x 1, GTL-134 test lead x 1 | |
GTL-104A & PFR-001 | GTL-104A test lead & PFR-001 accessory kit (for PFR-100L only) |
GTL-105A & PFR-002 | GTL-105A test lead & PFR-002 accessory kit (for PFR-100M only) |
Optional Accessories | |
GTL-258 | GPIB Cable, 2000mm |
PSU-232 | RS-232 Cable with DB9 Connector Kit |
PSU-485 | RS-485 Cable with DB9 Connector Kit |
GTL-246 | USB Cable (USB 2.0 Type A - Type B Cable) |
GRA-431-J-100 | Rack mount adapter (JIS) with AC 100V |
GRA-431-J-200 | Rack mount adapter (JIS) with AC 200V |
GRA-431-E-100 | Rack mount adapter (EIA) with AC 100V |
GRA-431-E-200 | Rack mount adapter (EIA) with AC 200V |
PFR-100 사양 | |
PFR-100L | PFR-100M |
정격 출력 | |
전압 | |
50V | 250V |
전류 | |
10A | 2A |
전력 | |
100W | 100W |
변동률(CV) | |
부하 (*²) | |
10mV | 33mV |
라인 (*¹) | |
3mV | 5mV |
변동률(CC) | |
부하 (*⁹) | |
10mA | 3.2mA |
라인 (*¹) | |
8mA | 1.2mA |
리플 & 노이즈 (*³) | |
Vp-p (*⁴) | |
50mV | 150mV |
Vr.m.s.(*⁵) | |
4mV | 15mV |
A r.m.s. | |
10mA | 2mA |
프로그래밍 정확도 | |
전압 | |
설정 값의 0.1% | |
+ 40mV | + 200mV |
전류 | |
설정 값의 0.2% | |
+ 20mA | + 2mA |
측정 정확도 | |
전압 | |
설정 값의 0.1% | |
+ 40mV | + 200mV |
전류 | |
설정 값의 0.2% | |
+ 20mA | + 2mA |
반응 시간 | |
상승 시간 (*⁶) | |
정격 부하 | |
50ms | 200ms |
하강 시간 (*⁷) | |
정격 부하 | |
100ms | 300ms |
하강 시간 (*⁷) | |
무부하 | |
500ms | 3000ms |
과도 회복 시간 (*⁸) | |
1.5ms | 2ms |
프로그래밍 분해능 | |
전압 | |
2mV | 10mV |
전류 | |
1mA | 0.1mA |
측정 분해능 | |
전압 | |
2mV | 10mV |
전류 | |
1mA | 0.1mA |
보호 기능 | |
과전압 보호 (OVP) | |
설정 범위 | |
5~55V | 5~275V |
과전류 보호 (OCP) | |
설정 범위 | |
1~11A | 0.2~2.2A |
미달 전압 차단 (UVL) | |
설정 범위 | |
0~52.5V | 0~262.5V |
과열 보호 (OTP) | |
동작 | |
Turn the output off. | Turn the output off. |
AC-Fail | |
동작 | |
Turn the output off. | Turn the output off. |
Power Limit | |
동작 | |
Turn the output off. | Turn the output off. |
전면 패널 디스플레이 정확도(4디지트) | |
전압 | |
측정 값의 0.1% | |
+ 40mV | + 200mV |
전류 | |
측정 값의 0.2% | |
+ 20mA | + 2mA |
환경 조건 | |
작동시 온도 | |
0°C to 40°C | |
보관시 온도 | |
-20°C to 70°C | |
작동시 습도 | |
20% to 80% RH; 결로 없이 | |
보관시 습도 | |
20% to 85% RH; 결로 없이 | |
리드백 온도 계수 (30분 웜업 이후) | |
전압 | |
100ppm/℃ | |
전류 | |
200ppm/℃ | |
기타 정보 | |
아날로그 컨트롤 | |
예 | |
인터페이스 | |
기본 : USB, RS-232/RS-485; 공장 설치 옵션: LAN/GPIB | |
AC 입력 전원 | |
85~265VAC, 47~63Hz, 단상 | |
치수 & 무게 | |
70(W)x124(H)x300(D)mm; 약 2.5kg | |
1. 85~132Vac 또는 170~265Vac, 정부하 2. 무부하에서 정격 부하까지 정전압 입력. 원격 센스의 감지 지점에서 측정 3. JEITA RC-9131B(1:1) 프로브로 측정 4. 측정 주파수 대역폭 10Hz~20MHz 5. 측정 주파수 대역폭 5Hz~1MHz 6. 정격 부하를 갖는 정격 출력 전압의 10%~90% 7. 정격 부하를 갖는 정격 출력 전압의 90%~10% 8. 출력 전압이 정격 출력의 0.1%+10mV 이내로 회복 될 때까 지의 시간. 부하는 정격 출력 전류의 50%에서 100%로 변경 9. 부하 전압 변화의 경우, 전압 정격은 정전압 입력과 동일 | |
PFR-100 Specifications The specifications apply when the PFR-100 is powered on for at least 30 minutes. | |
PFR-100L | PFR-100M |
OUTPUT RATING | |
Rated Output Voltage | |
50V | 250V |
Rated Output Current | |
10A | 2A |
Rated Output Power | |
100W | 100W |
REGULATION(CV) | |
Load Regulation (*²) | |
10mV | 33mV |
Line Regulation (*¹) | |
3mV | 5mV |
REGULATION(CC) | |
Load Regulation (*⁹) | |
10mA | 3.2mA |
Line Regulation (*¹) | |
8mA | 1.2mA |
RIPPLE & NOISE (*³) | |
Vp-p (*⁴) | |
50mV | 150mV |
Vr.m.s.(*⁵) | |
4mV | 15mV |
A r.m.s. | |
10mA | 2mA |
PROGRAMMING ACCURACY | |
Voltage | |
0.1% of setting + | |
40mV | 200mV |
Current | |
0.2% of setting + | |
20mA | 2mA |
MEASUREMENT ACCURACY | |
Voltage | |
0.1% of reading + | |
40mV | 200mV |
Current | |
0.2% of reading + | |
20mA | 2mA |
RESPONSE TIME | |
Rise Time (*⁶) | |
Rated load | |
50ms | 200ms |
Fall Time (*⁷) | |
Rated load | |
100ms | 300ms |
Fall Time (*⁷) | |
No load | |
500ms | 3000ms |
Transient Response Time (*⁸) | |
1.5ms | 2ms |
PROGRAMMING RESOLUTION | |
Voltage | |
2mV | 10mV |
Current | |
1mA | 0.1mA |
MEASUREMENT RESOLUTION | |
Voltage | |
2mV | 10mV |
Current | |
1mA | 0.1mA |
PROTECTION FUNCTION | |
Over Voltage Protection (OVP) | |
Setting range | |
5~55V | 5~275V |
Over Current Protection (OCP) | |
Setting range | |
1~11A | 0.2~2.2A |
Under Voltage Limit (UVL) | |
Setting range | |
0~52.5V | 0~262.5V |
Over Temperature Protection (OTP) | |
Operation | |
Turn the output off. | Turn the output off. |
Low AC Input Protection (AC-Fail) | |
Operation | |
Turn the output off. | Turn the output off. |
Power Limit (Power Limit) | |
Operation | |
Turn the output off. | Turn the output off. |
FRONT PANEL DISPLAY ACCURACY, 4 DIGITS | |
Voltage | |
0.1% of reading + | |
40mV | 200mV |
Current | |
0.2% of reading + | |
20mA | 2mA |
ENVIRONMENT CONDITION | |
Operaing Temperature | |
0°C to 40°C | |
Storage Temperature | |
-20°C to 70°C | |
Operating Humidity | |
20% to 80% RH; No condensation | |
Storage Humidity | |
20% to 85% RH; No condensation | |
READBACK TEMP. COEFFICIENT (After A 30 Minute Warm-up) | |
Voltage | |
100ppm/℃ | |
Current | |
200ppm/℃ | |
OTHER | |
Analog Control | |
Yes | |
Interface | |
USB, RS-232/RS-485; Factory option: LAN/GPIB | |
AC Input | |
85~265VAC, 47~63Hz, single pahse | |
DIMENSIONS & WEIGHT | |
70(W)x124(H)x300(D)mm; Approx.2.5kg | |
Notes: *1: At 85 ~ 132Vac or 170 ~ 265Vac, constant load. *2: From No-load to Full-load, constant input voltage. Measured at the sensing point in Remote Sense. *3: Measure with JEITA RC-9131B (1:1) probe. *4: Measurement frequency bandwidth is 10Hz to 20MHz. *5: Measurement frequency bandwidth is 5Hz to 1MHz. *6: From 10%~90% of rated output voltage, with rated resistive load. *7: From 90%~10% of rated output voltage, with rated resistive load. *8: Time for output voltage to recover within 0.1% + 10mV of its rated output for a load change from 50 to 100% of its rated output current. *9: For load voltage change, equal to the unit voltage rating, constant input voltage. | |
