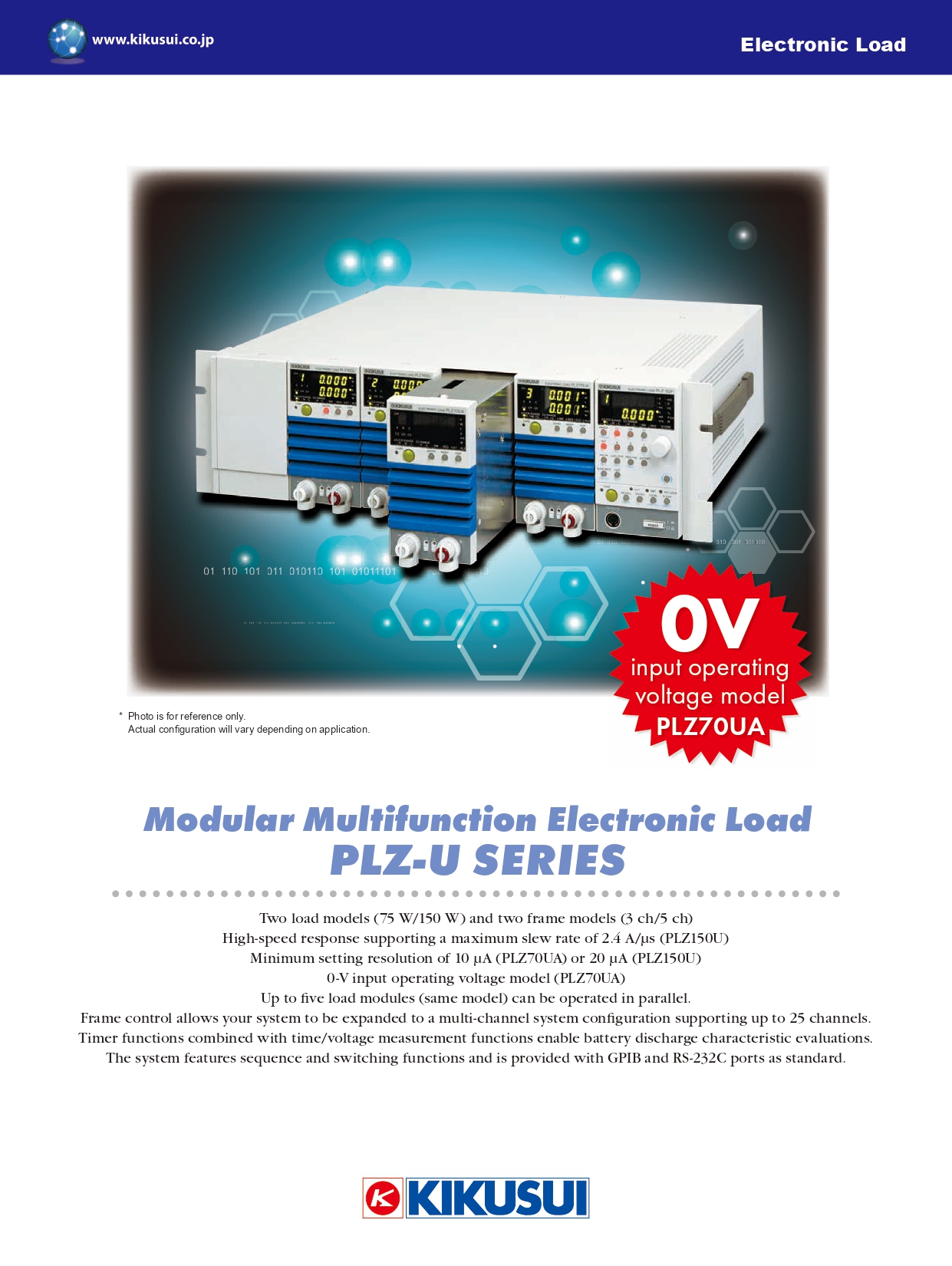

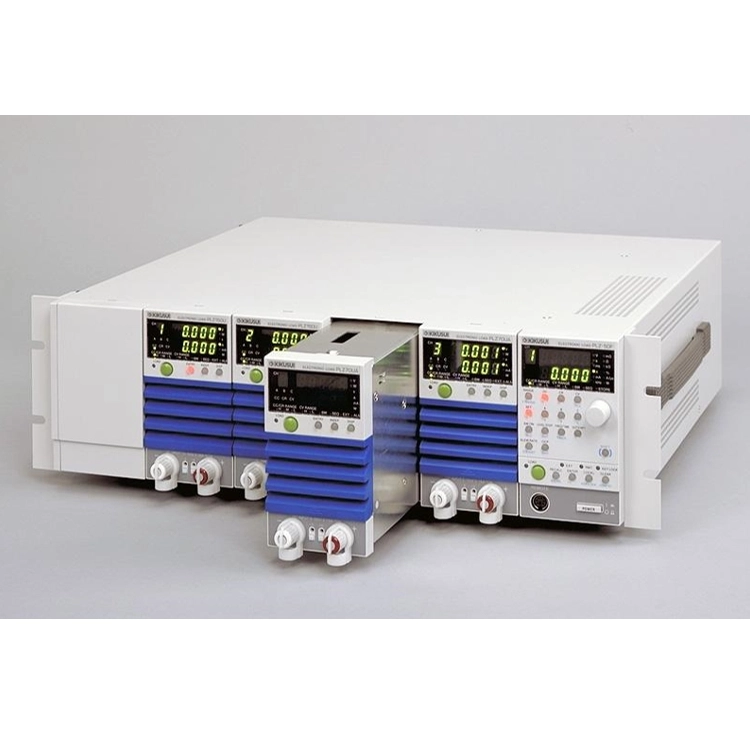

KIKUSUI PLZ-U 시리즈 유니트 타입 전자 부하 장치 (DC)

PLZ-U시리즈는 정전류, 정저항, 정전압의 3개의 동작모드를 지니는 소형・고성능 다채널 전자 부하장치입니다. 장치(플러그인) 방식을 채용한 본기는 프레임(2 모델)와 부하장치(2 모델)의 전체 4 모델로 시리즈를 구성하고 있습니다.프레임은 PLZ-30F에서는 3 채널,PLZ-50F에서는 5 채널까지 부하장치를 실장할 수 있습니다.부하장치는 70UA(0V 입력 대응, 75W)와 150U(1.5V보다 동작, 150W)을 준비하고 있습니다.또한 병렬운전에 의해 전류 용량이나 전력 용량을 증가시킬 수 있어, 전력 용량은 75W로부터 750W(PLZ-50F로 PLZ150U를 5대를 설치한 경우)까지 조합하는 것이 가능합니다.GPIB, RS232C의 통신기능이 표준 장비되어 있으므로, 각종검사시스템에의 편성이 용이하고 연료 전지, 2차 전지, DC/DC 컨버터, 스위칭 전원 등의 시험이나 다출력 전원 등의 시험에편리합니다.

특징

• CC모드에서의 가동, 종료 Slew-rate 2.4A/µs (PLZ150U)
• 3가지 영역 내장.최대 5자릿수까지 전압전류전력 측정 기능
• 정전류, 정저항 모드에서는 전류 Slew-rate의 연속 변경 가능
• 연료 전지의 단 셀 시험 시 필수인 0V 입력 지원
• 각 유닛(채널)은 각각 독립 또는 연동 동작이 가능

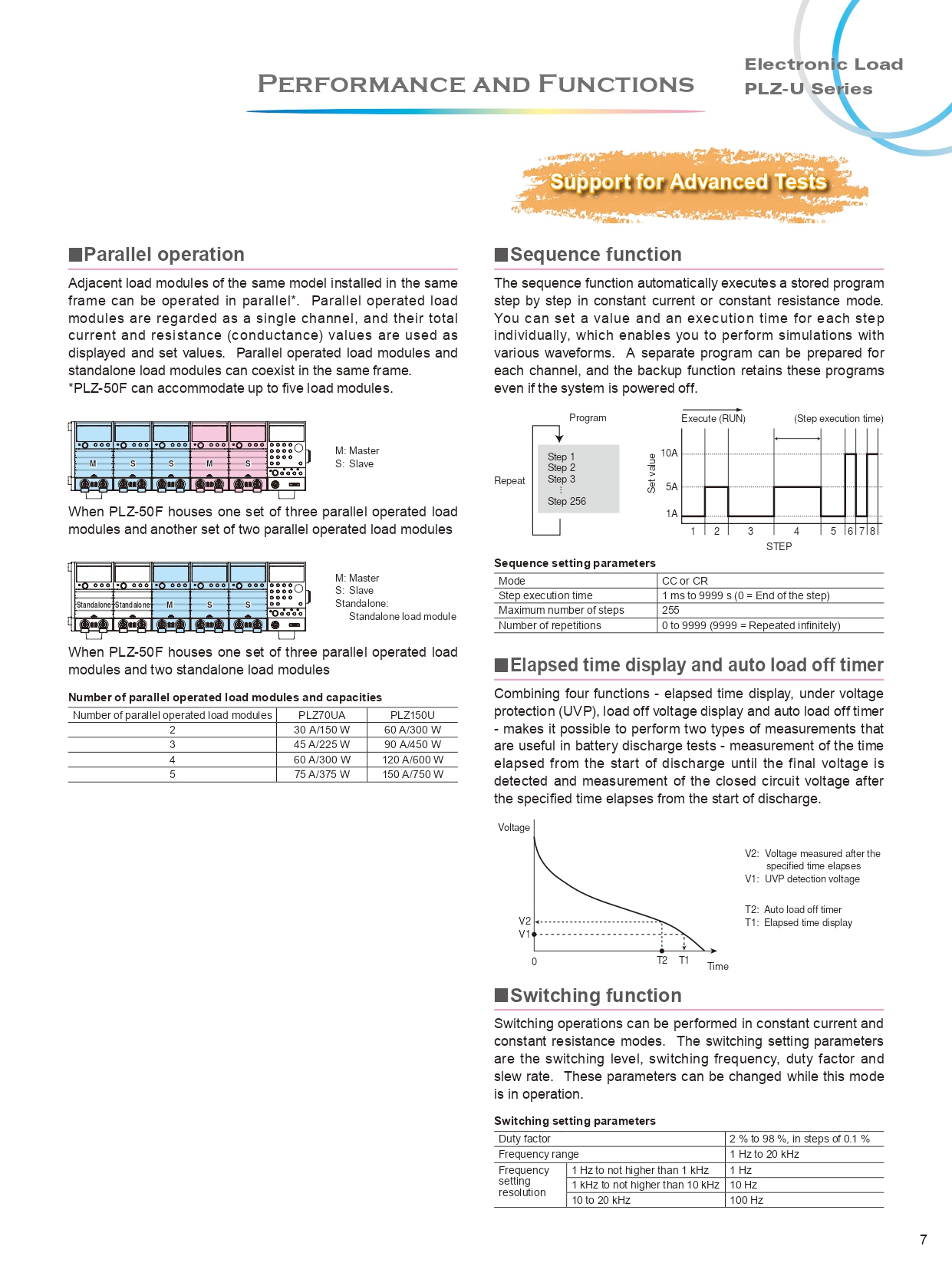

• 동일한 부하 유닛에서 최대 5대까지 병렬 운전 가능
• 사용 빈도가 높은 각 동작 모드, 영역별로 3개 설정값 저장 가능
• 각종 보호 회로 장착(과전압·과전류·과전력·과열·저전압·역연결)

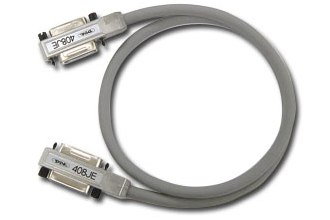

• GPIB/RS232C 인터페이스 지원
• 외부에서 출력 ON/OFF 제어 가능
