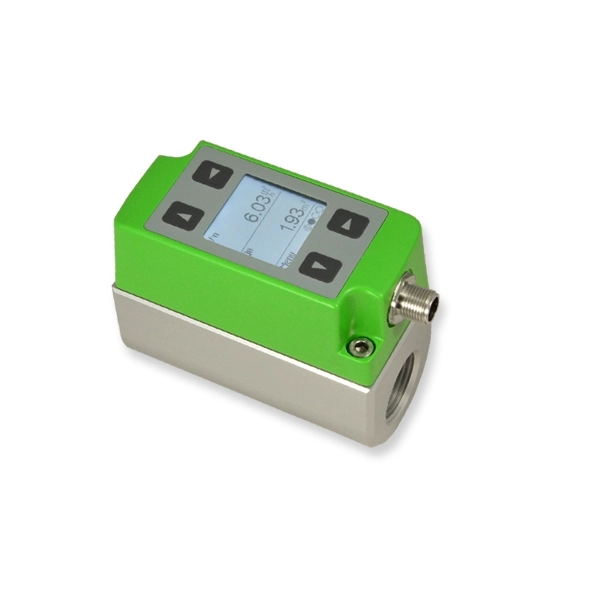

DN15 - DN50 모듈형 소형 인라인 질량유량계
EE741 질량유량계는 모든 측정 작업에 적용할 수 있습니다.
DN15 - DN50 파이프의 압축공기 및 공업용 가스의 정확한 측정 및 모니터링 전용 입니다.
열식 측정원리 및 검증된 E+E 핫 필름 센서 소자는 최고의 장기 안정성 및 빠른 응답시간을 제공합니다.
낮은 측정 범위에서도 뛰어난 측정 정확도는 7 bar (102psi) 에서 수행되는 애플리케이션 별 여러 포인트 조정에 의해 달성됩니다. 이를 통해 신뢰할 수 있는 누설 감지 및 해당 에너지 절약 효과를 얻을 수 있습니다. EE741 질량유량계는 쉽게 설치하고 유지보수 할 수 있도록 최적화되어 있습니다.
모듈형 설계
하나의 동일한 트랜스미터는 세 가지 파이프 직경 각각에 사용할 수 있습니다.
- EE741 : DN15 (1/2") / DN20 (3/4") / DN25 (1")
- EE741-N50 : DN32 (1-1/4") / DN40 (1-1/2") / DN50 (2")
파이프 직경은 디스플레이 메뉴 또는 EE-PCS product configuration software 를 통해 쉽게 쉽게 설정할 수 있습니다.
일단 게이지 장착 블록이 파이프라인에 설치되면, 트랜스미터는 배관 작업 없이 설치 및 제거가 가능합니다. 결과적으로 EE741 질량유량계는 설치된 여러 장착 블록에서 임시 측정에 적합합니다.기본으로 제공되는 씰링 플러그는 트랜스미터를 제거할 때 압축공기 시스템의 정상 작동을 가능하게 합니다.
디스플레이 (옵션)
최신식 LCD는 현재 측정값과 전체 소비량을 보여줍니다. EE741 설정은 푸시 버튼과 직관적인 메뉴 안내로 쉽게 수행할 수 있습니다. 디스플레이는 질량유량계의 장착 위치에서 편리한 방향으로 푸시 버튼을 눌러90도씩 회전할 수 있습니다.
일반적인 애플리케이션
- 압축 공기 소비량 측정
- 공업용 가스 O2, N2, Ar, CO2 모니터링. 요청 시 기타 가스
- 질소 발생기
- 누설 감지
주요기능
- 모듈형 설계
- 배관을 분해하지 않고 제거
- 압력에 따른 애플리케이션 별 조정
- 탁월한 가격 대비 성능
- 아날로그, 펄스 및 스위칭 출력
- Modbus RTU 및 M-Bus
- 통합 소비 전력계
Measurands
- Standard volume flow [Nm3/h, Nm3/min, l/min, l/s, SCFM]
- Mass flow [kg/h, kg/min]
- Standard flow [Nm/s, SFPM]
- Temperature [°C, °F]
- Integrated consumption meter (totalisator) for cost-effective consumption analysis without additional data logger
기술자료
측정 값
표준 체적 유량, 질량 유량, 온도, 온도, 소비량
파이프 직경
DN15 / DN20 / DN25
DN32 / DN40 / DN50
측정 범위 - 유량
DN15: 0.2 - 76.3 Nm³/h
DN20: 0.4 - 135.6 Nm³/h
DN25: 0.6 - 212 Nm³/h
측정 범위 - 유량
DN32: 0.9 - 347.4 Nm³/h
DN40: 1.4 - 542.8 Nm³/h
DN50: 2.2 - 848.2 Nm³/h
정확도 - 유량 (*측정값)
±(3 % of mv* + 0.3% of full scale)
측정 범위 - 온도
-20...60 °C (-4...140 °F)
정확도 - 온도
± 0.7 °C (1.26 °F)
출력
0/4-20 mA, 펄스, 스위칭, Modbus RTU, M-Bus 또는 IO-Link
공급 전압
18 - 30 V DC
