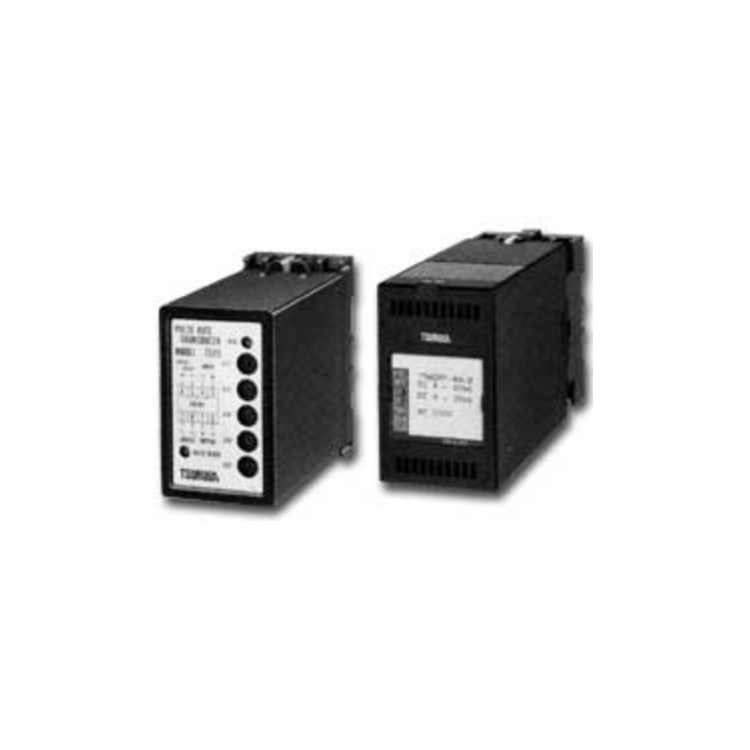

TSURUGA 7552 디스트리뷰터
TSURUGA 7552 Distributor
- 2선식 송신기용 비절연 분배기
상품
원산지 JAPAN
제조사 TSURUGA
브랜드 TSURUGA
배송
택배 · 기본 무료
클릭 하시면 이동합니다.

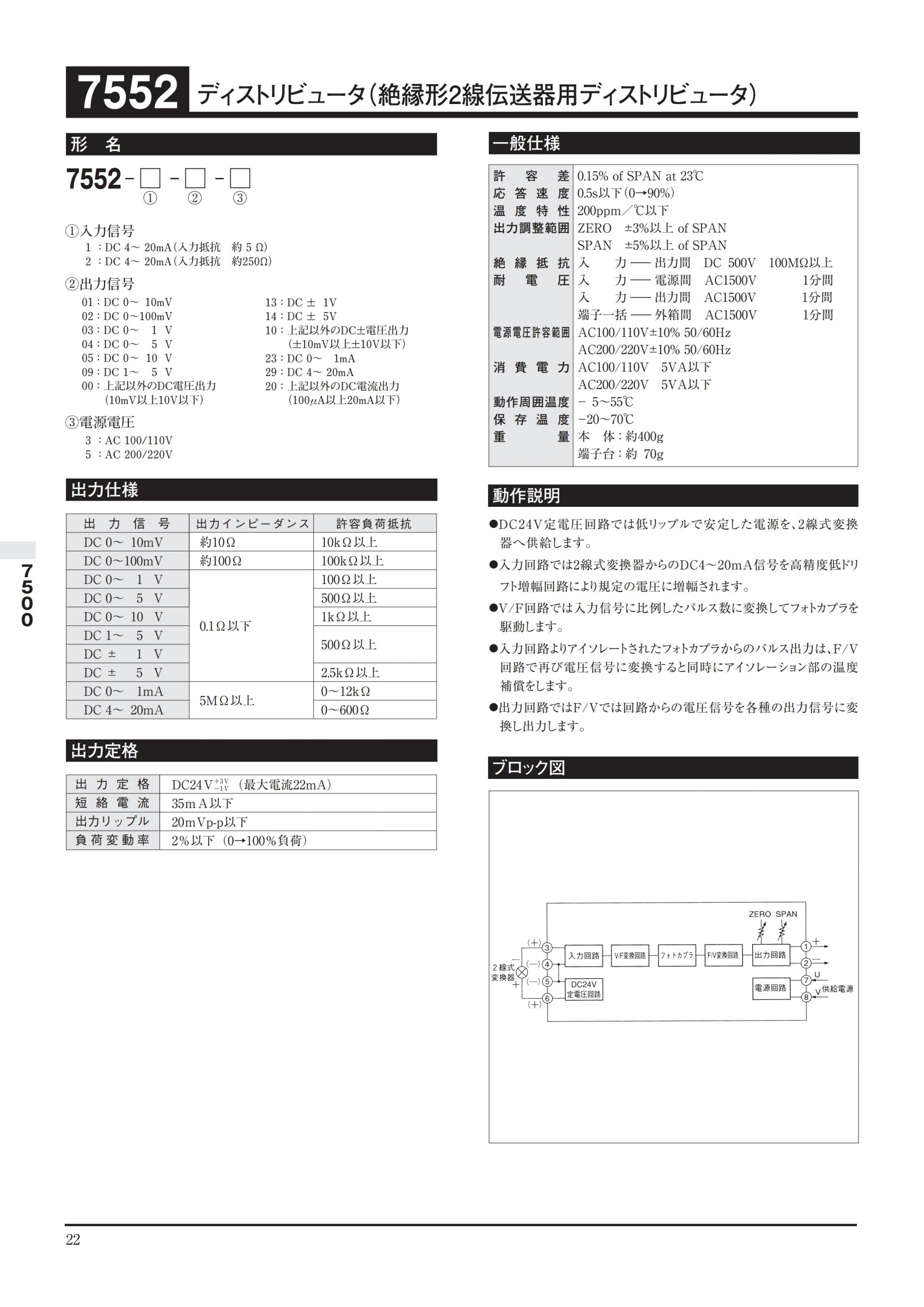

TSURUGA 7552 제품 정보
TSURUGA 7552는 2선식 변환기(전송기)에 DC 24V 전원을 공급하면서, 돌아오는 DC 4~20mA 신호를 절연해 원하는 직류 전압·전류 신호로 변환 출력하는 절연형 디스트리뷰터입니다. 입력 저항, 출력 신호, 전원 전압을 형명 코드로 지정하며, 소켓(8PFA1)에 장착해 설치합니다. 현장 2선식 전송기의 전원 공급과 신호 절연·변환을 한 대로 처리할 때 사용합니다.
핵심 특징
- DC 24V 정전압 회로가 저리플의 안정된 전원을 2선식 변환기에 공급
- 2선식 변환기의 DC 4~20mA 신호를 고정밀 저드리프트 증폭 회로로 규정 전압까지 증폭
- V/F 변환 → 포토커플러 절연 → F/V 변환 방식으로 입력과 출력을 절연하고 절연부 온도 보상 수행
- 출력 회로에서 각종 직류 전압·전류 신호로 변환 출력
- 전면 ZERO·SPAN 조정기로 출력 영점(SPAN의 ±3% 이상)과 스팬(SPAN의 ±5% 이상) 조정
선택 가이드
- 입력 저항이 다른 두 가지 입력 코드가 있습니다: 1(DC 4~20mA, 입력 저항 약 5Ω), 2(DC 4~20mA, 입력 저항 약 250Ω)
- 연결할 기기에 맞춰 출력 신호 코드를 고르세요. 표준 외 직류 전압·전류 출력은 코드 00·10·20으로 지정합니다
- 전원 전압은 AC 100/110V(3) 또는 AC 200/220V(5) 중에서 지정합니다
- 전송기 공급 전원은 DC 24V(+3V/-1V), 최대 전류 22mA입니다. 연결할 2선식 변환기의 사용 전압·전류를 확인하세요
주요 사양
| 모델 | 7552 (절연형 2선식 전송기용 디스트리뷰터) |
|---|---|
| 입력 | DC 4~20mA (입력 저항 약 5Ω 또는 약 250Ω, 코드 선택) |

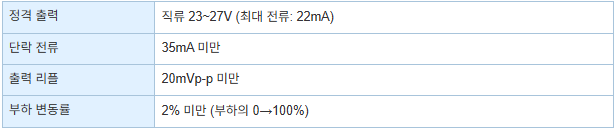

| 전송기 공급 출력 정격 | DC 24V (+3V / -1V), 최대 전류 22mA |
| 단락 전류 | 35mA 이하 |
| 공급 출력 리플 | 20mVp-p 이하 |
| 부하 변동률 | 2% 이하 (0→100% 부하) |

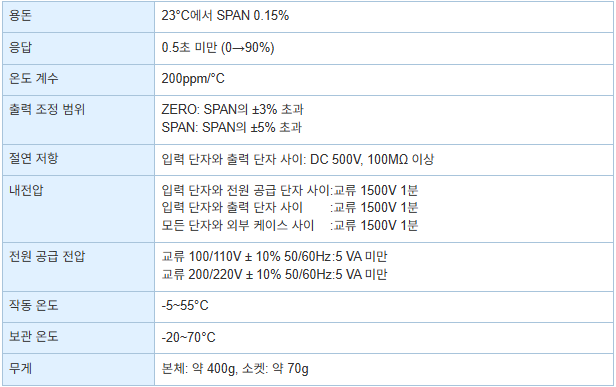

| 허용차 | 0.15% of SPAN (23℃) |
| 응답 속도 | 0.5s 이하 (0→90%) |
| 온도 특성 | 200ppm/℃ 이하 |
| 출력 조정 범위 | ZERO: ±3% 이상 of SPAN / SPAN: ±5% 이상 of SPAN |
| 절연 저항 | 입력–출력 간 DC 500V, 100MΩ 이상 |
| 내전압 | 입력–전원 간 AC 1500V 1분 / 입력–출력 간 AC 1500V 1분 / 단자 일괄–외함 간 AC 1500V 1분 |
| 전원 전압 허용 범위 | AC 100/110V ±10% 50/60Hz, AC 200/220V ±10% 50/60Hz |
| 소비 전력 | AC 100/110V: 5VA 이하 / AC 200/220V: 5VA 이하 |
| 사용 주위 온도 | -5~55℃ |
| 보존 온도 | -20~70℃ |
| 질량 | 본체 약 400g, 단자대 약 70g |

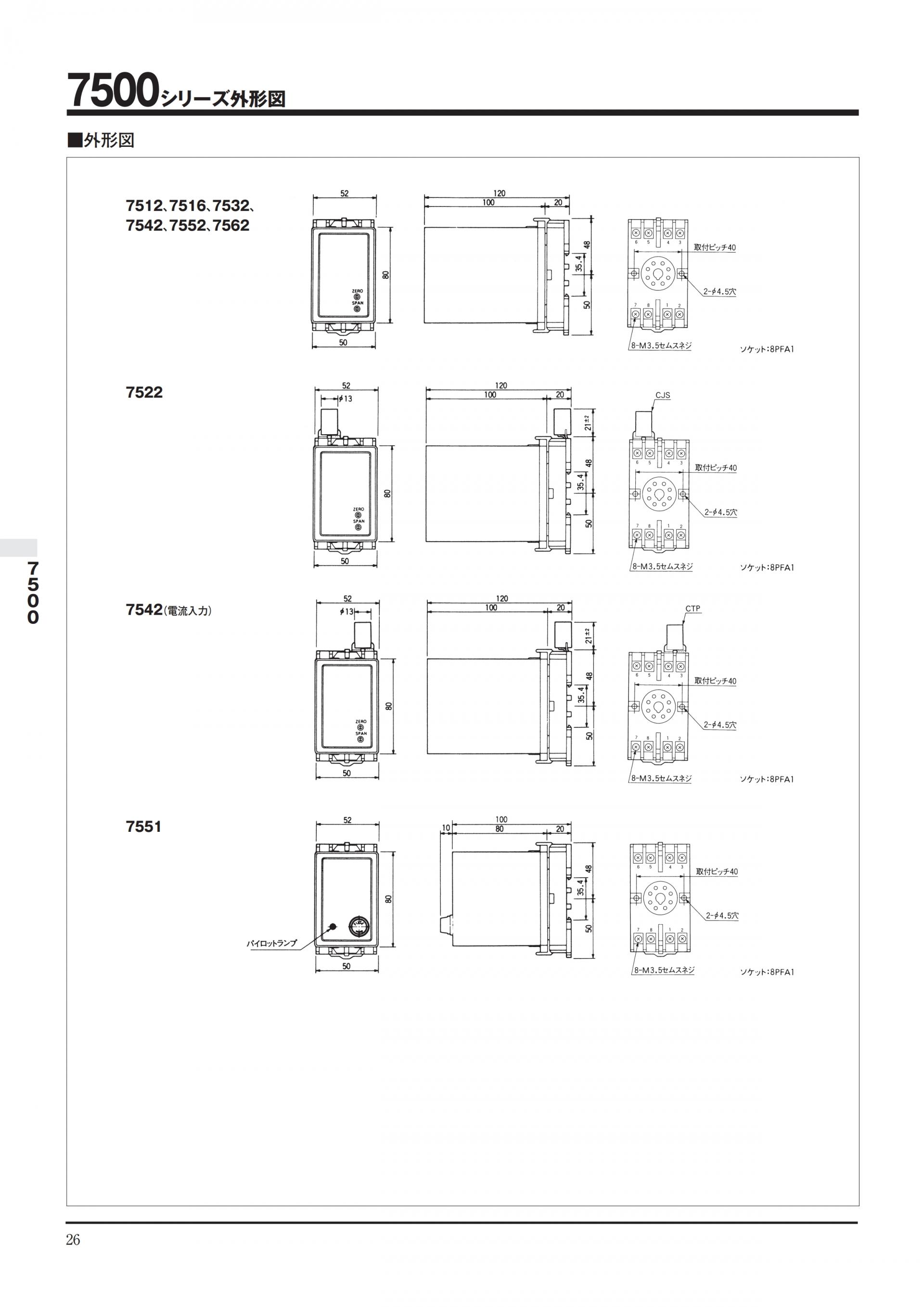

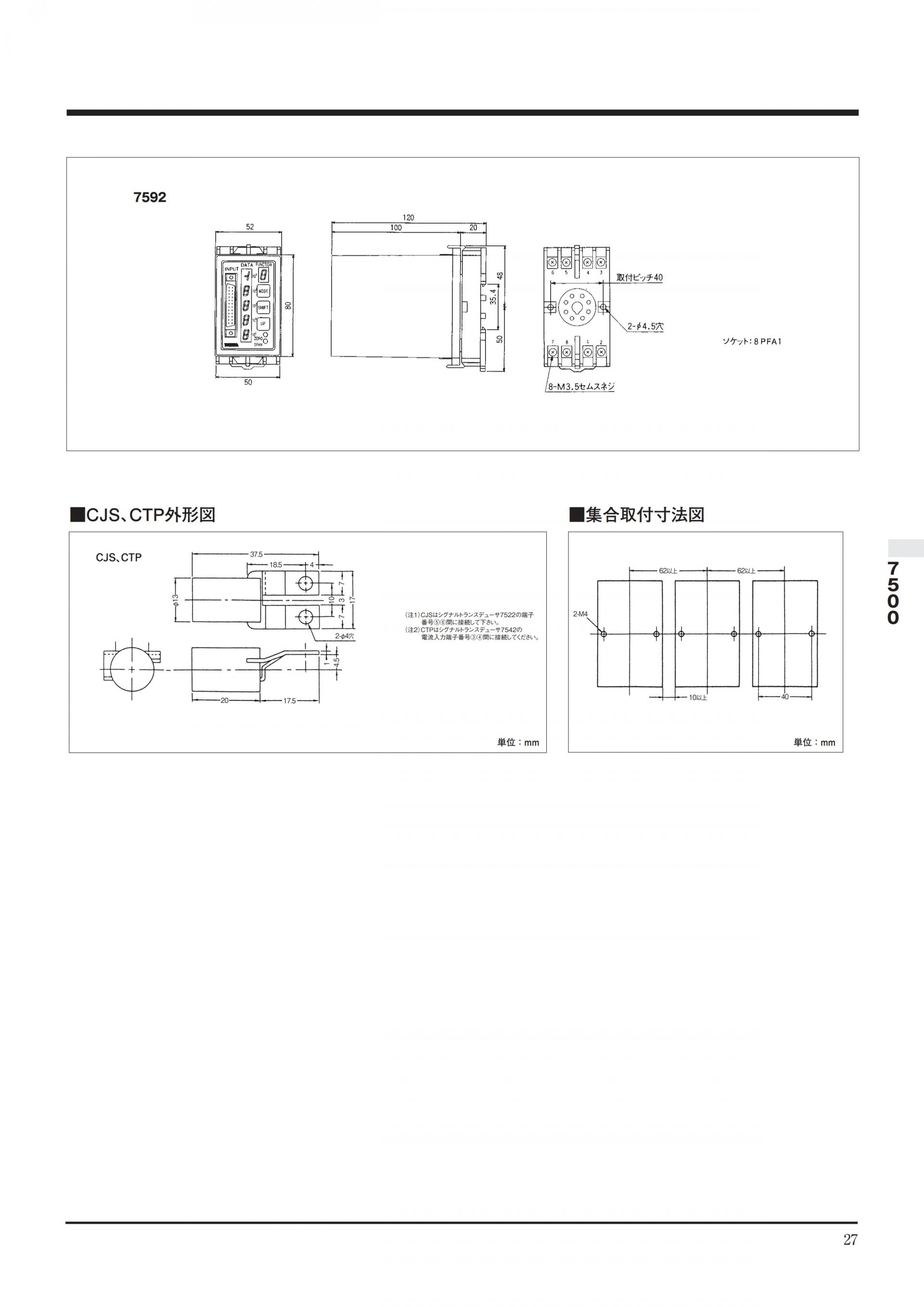

| 소켓 | 8PFA1 (설치 피치 40mm, 단자 나사 M3.5) |

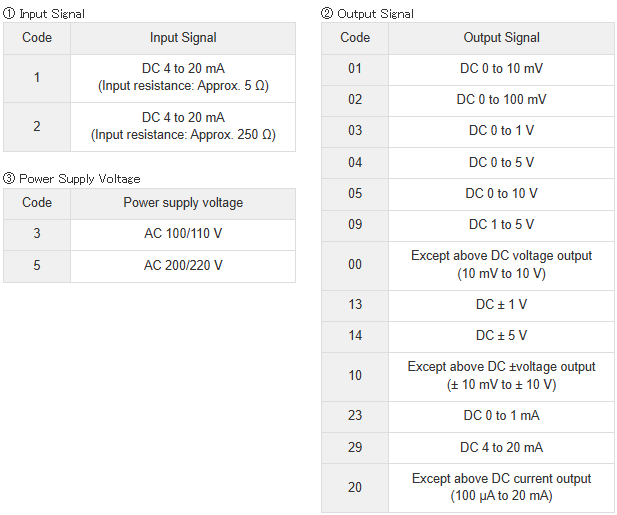

① 입력 신호 코드
| 코드 | 입력 신호 |
|---|---|
| 1 | DC 4~20mA (입력 저항 약 5Ω) |
| 2 | DC 4~20mA (입력 저항 약 250Ω) |
② 출력 신호 코드
| 코드 | 출력 |
|---|---|
| 01 | DC 0~10mV |
| 02 | DC 0~100mV |
| 03 | DC 0~1V |
| 04 | DC 0~5V |
| 05 | DC 0~10V |
| 09 | DC 1~5V |
| 00 | 위 항목 외의 DC 전압 출력 (10mV 이상 10V 이하) |
| 13 | DC ±1V |
| 14 | DC ±5V |
| 10 | 위 항목 외의 DC ± 전압 출력 (±10mV 이상 ±10V 이하) |
| 23 | DC 0~1mA |
| 29 | DC 4~20mA |
| 20 | 위 항목 외의 DC 전류 출력 (100μA 이상 20mA 이하) |
③ 전원 전압 코드
| 코드 | 전원 전압 |
|---|---|
| 3 | AC 100/110V |
| 5 | AC 200/220V |

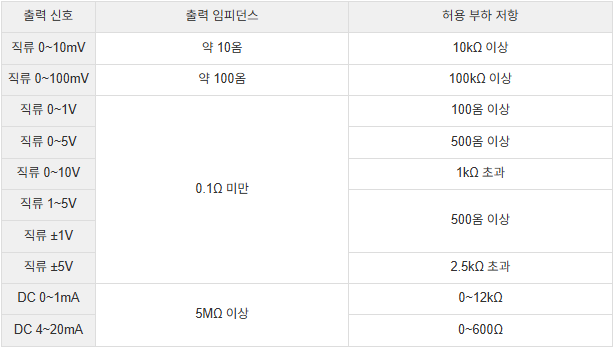

출력 사양
| 출력 신호 | 출력 임피던스 | 허용 부하 저항 |
|---|---|---|
| DC 0~10mV | 약 10Ω | 10kΩ 이상 |
| DC 0~100mV | 약 100Ω | 100kΩ 이상 |
| DC 0~1V | 0.1Ω 이하 | 100Ω 이상 |
| DC 0~5V | 0.1Ω 이하 | 500Ω 이상 |
| DC 0~10V | 0.1Ω 이하 | 1kΩ 이상 |
| DC 1~5V | 0.1Ω 이하 | 500Ω 이상 |
| DC ±1V | 0.1Ω 이하 | 500Ω 이상 |
| DC ±5V | 0.1Ω 이하 | 2.5kΩ 이상 |
| DC 0~1mA | 5MΩ 이상 | 0~12kΩ |
| DC 4~20mA | 5MΩ 이상 | 0~600Ω |
사양은 제조사 제공 자료 기준입니다.
츠루가 ・ TSURUGA
7552
디스트리뷰터
7552 Distributor
기본 사양
모델명
7552 - □(① ) - □(② ) - □(③ )
출력 사양
정격 출력
일반 사양
