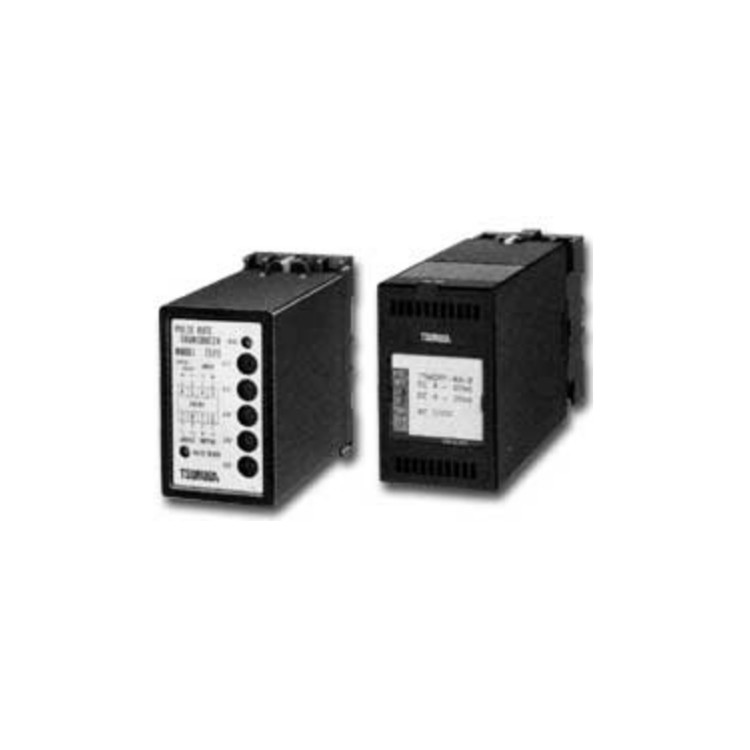

TSURUGA 7532 RTD 트랜스듀서
가격문의(상세정보 참조)
TSURUGA 7532 RTD 트랜스듀서
TSURUGA 7532 RTD Transducer
- 절연 저항 온도 감지기
- 신호 변환기
상품
원산지 JAPAN
제조사 TSURUGA
브랜드 TSURUGA
배송
택배 · 기본 무료
클릭 하시면 이동합니다.

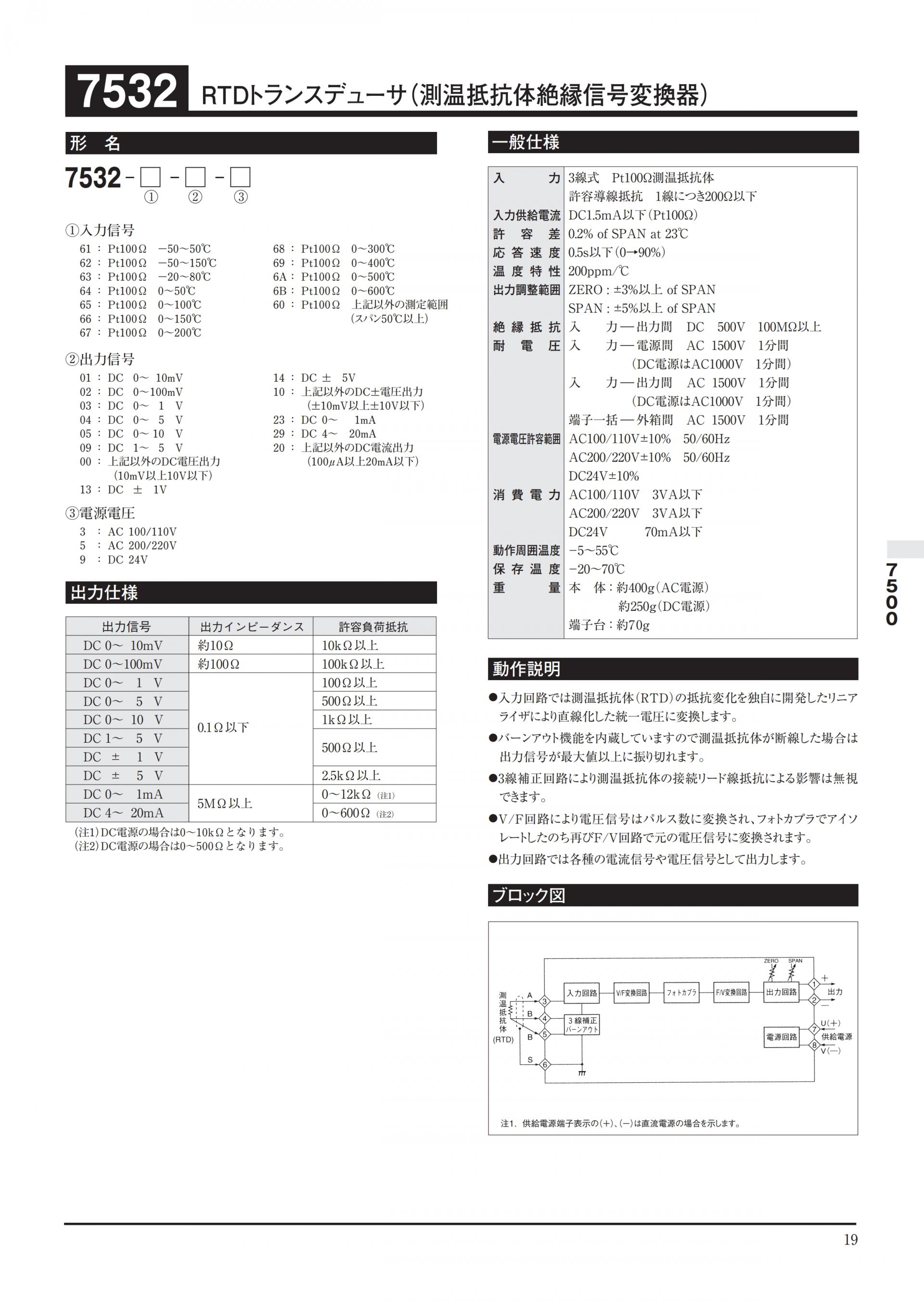

TSURUGA 7532 제품 정보
TSURUGA 7532는 3선식 Pt100Ω 측온저항체(RTD)의 저항 변화를 받아 절연된 직류 전압·전류 신호로 바꿔 주는 RTD 트랜스듀서(측온저항체 절연 신호 변환기)입니다. 입력 온도 범위, 출력 신호, 전원 전압을 형명 코드로 지정하는 구성형 제품이며, 소켓(8PFA1)에 장착해 설치합니다. 온도 신호를 기록계·지시계·PLC 등이 받을 수 있는 표준 신호로 전송할 때 사용합니다.
핵심 특징
- 독자 개발한 리니어라이저로 측온저항체의 저항 변화를 직선화해 통일된 전압 신호로 변환
- 번아웃 기능 내장: 측온저항체가 단선되면 출력 신호가 최대값 이상으로 넘어감
- 3선식 보정 회로로 측온저항체 연결 리드선 저항의 영향을 무시할 수 있는 구조
- V/F 변환 후 포토커플러로 절연하고 F/V 변환으로 원래 신호를 복원하는 절연 방식
- 전면 ZERO·SPAN 조정기로 출력 영점(SPAN의 ±3% 이상)과 스팬(SPAN의 ±5% 이상) 조정
선택 가이드
- 측정할 온도 범위에 맞는 입력 코드(61~6B)를 고르세요. 표에 없는 범위는 코드 60(스팬 50℃ 이상)으로 지정합니다
- 연결할 기기에 맞춰 출력 신호 코드를 고르세요. 표준 외 직류 전압·전류 출력은 코드 00·10·20으로 지정합니다
- 전원은 AC 100/110V(3), AC 200/220V(5), DC 24V(9) 중에서 지정합니다. DC 전원을 쓰면 전류 출력의 허용 부하 저항이 작아집니다
- 허용 도선 저항은 1선당 200Ω 이하이며, 측온저항체는 3선식으로 연결합니다

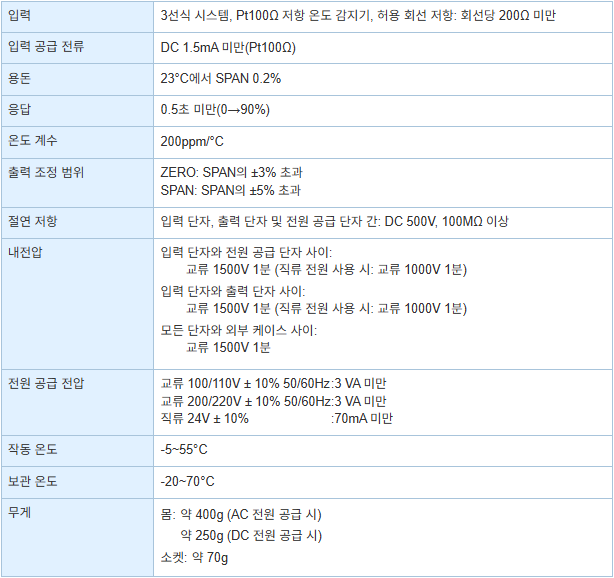

주요 사양

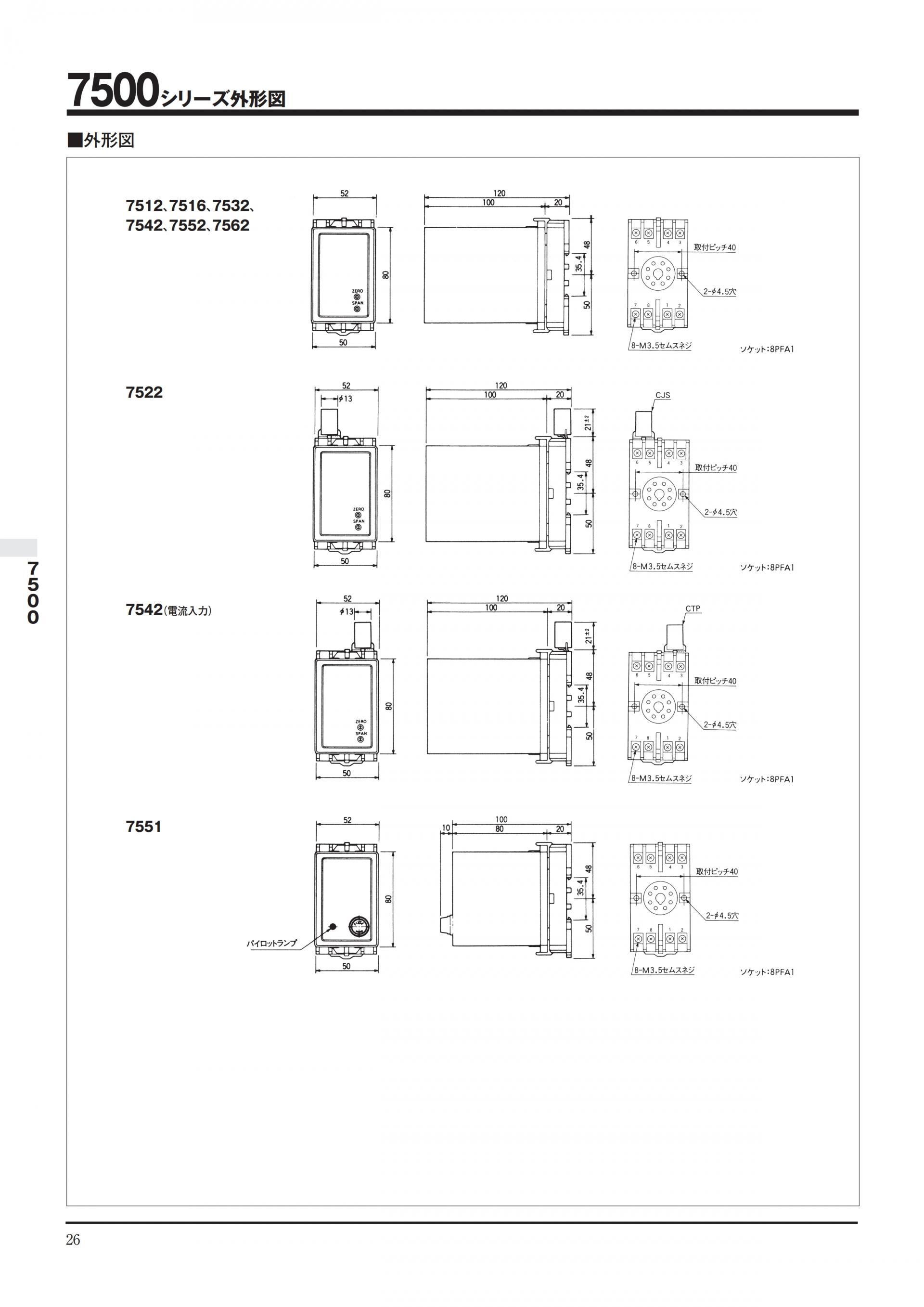

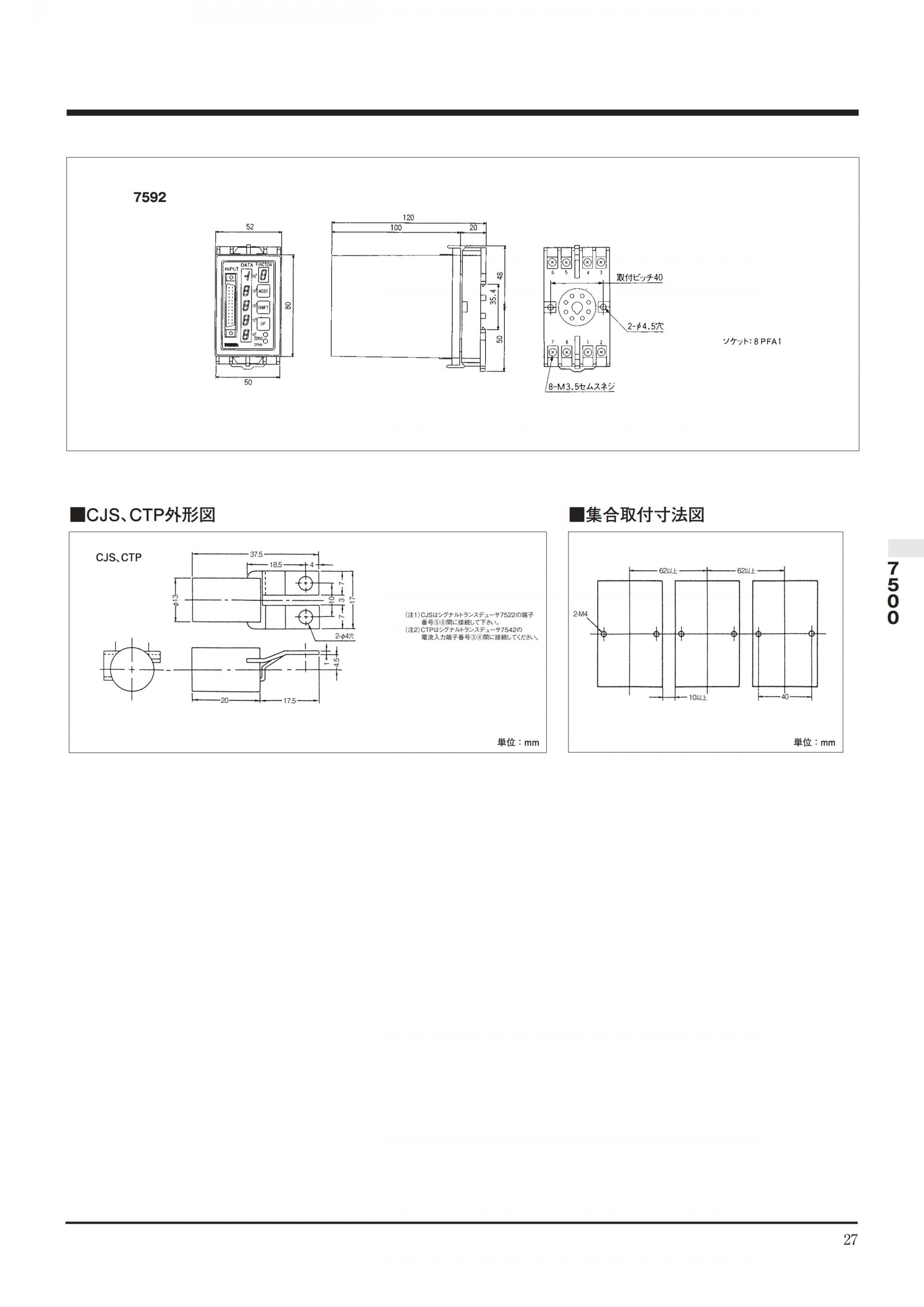

| 모델 | 7532 (RTD 트랜스듀서) |
|---|---|
| 입력 | 3선식 Pt100Ω 측온저항체, 허용 도선 저항 1선당 200Ω 이하 |
| 입력 공급 전류 | DC 1.5mA 이하 (Pt100Ω) |
| 허용차 | 0.2% of SPAN (23℃) |
| 응답 속도 | 0.5s 이하 (0→90%) |
| 온도 특성 | 200ppm/℃ |
| 출력 조정 범위 | ZERO: ±3% 이상 of SPAN / SPAN: ±5% 이상 of SPAN |
| 절연 저항 | 입력–출력 간 DC 500V, 100MΩ 이상 |
| 내전압 | 입력–전원 간 AC 1500V 1분 (DC 전원은 AC 1000V 1분) / 입력–출력 간 AC 1500V 1분 (DC 전원은 AC 1000V 1분) / 단자 일괄–외함 간 AC 1500V 1분 |
| 전원 전압 허용 범위 | AC 100/110V ±10% 50/60Hz, AC 200/220V ±10% 50/60Hz, DC 24V ±10% |
| 소비 전력 | AC 100/110V: 3VA 이하 / AC 200/220V: 3VA 이하 / DC 24V: 70mA 이하 |
| 사용 주위 온도 | -5~55℃ |
| 보존 온도 | -20~70℃ |
| 질량 | 본체 약 400g(AC 전원) / 약 250g(DC 전원), 단자대 약 70g |
| 소켓 | 8PFA1 (설치 피치 40mm, 단자 나사 M3.5) |

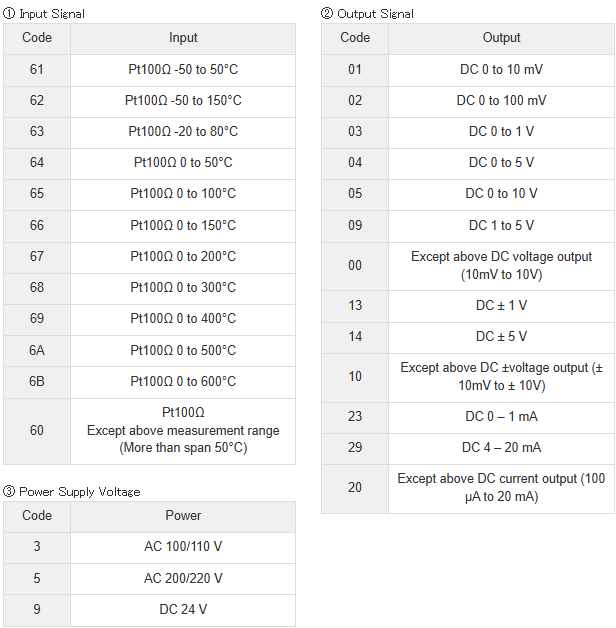

① 입력 신호 코드
| 코드 | 입력 범위 |
|---|---|
| 61 | Pt100Ω -50~50℃ |
| 62 | Pt100Ω -50~150℃ |
| 63 | Pt100Ω -20~80℃ |
| 64 | Pt100Ω 0~50℃ |
| 65 | Pt100Ω 0~100℃ |
| 66 | Pt100Ω 0~150℃ |
| 67 | Pt100Ω 0~200℃ |
| 68 | Pt100Ω 0~300℃ |
| 69 | Pt100Ω 0~400℃ |
| 6A | Pt100Ω 0~500℃ |
| 6B | Pt100Ω 0~600℃ |
| 60 | Pt100Ω 위 범위 외의 측정 범위 (스팬 50℃ 이상) |
② 출력 신호 코드
| 코드 | 출력 |
|---|---|
| 01 | DC 0~10mV |
| 02 | DC 0~100mV |
| 03 | DC 0~1V |
| 04 | DC 0~5V |
| 05 | DC 0~10V |
| 09 | DC 1~5V |
| 00 | 위 항목 외의 DC 전압 출력 (10mV 이상 10V 이하) |
| 13 | DC ±1V |
| 14 | DC ±5V |
| 10 | 위 항목 외의 DC ± 전압 출력 (±10mV 이상 ±10V 이하) |
| 23 | DC 0~1mA |
| 29 | DC 4~20mA |
| 20 | 위 항목 외의 DC 전류 출력 (100μA 이상 20mA 이하) |
③ 전원 전압 코드
| 코드 | 전원 |
|---|---|
| 3 | AC 100/110V |
| 5 | AC 200/220V |
| 9 | DC 24V |

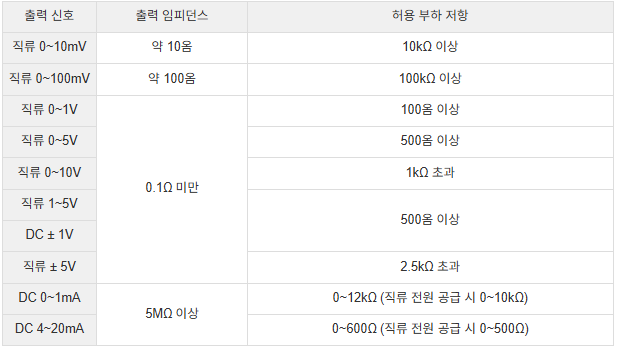

출력 사양
| 출력 신호 | 출력 임피던스 | 허용 부하 저항 |
|---|---|---|
| DC 0~10mV | 약 10Ω | 10kΩ 이상 |
| DC 0~100mV | 약 100Ω | 100kΩ 이상 |
| DC 0~1V | 0.1Ω 이하 | 100Ω 이상 |
| DC 0~5V | 0.1Ω 이하 | 500Ω 이상 |
| DC 0~10V | 0.1Ω 이하 | 1kΩ 이상 |
| DC 1~5V | 0.1Ω 이하 | 500Ω 이상 |
| DC ±1V | 0.1Ω 이하 | 500Ω 이상 |
| DC ±5V | 0.1Ω 이하 | 2.5kΩ 이상 |
| DC 0~1mA | 5MΩ 이상 | 0~12kΩ (DC 전원은 0~10kΩ) |
| DC 4~20mA | 5MΩ 이상 | 0~600Ω (DC 전원은 0~500Ω) |
사양은 제조사 제공 자료 기준입니다. 질량과 내전압은 전원 종류(AC/DC)에 따라 다릅니다.
츠루가 ・ TSURUGA
7532
RTD 트랜스듀서
7532 RTD Transducer
기본 사양
모델명
7532 - □(① ) - □(② ) - □(③ )
출력 사양
일반 사양
