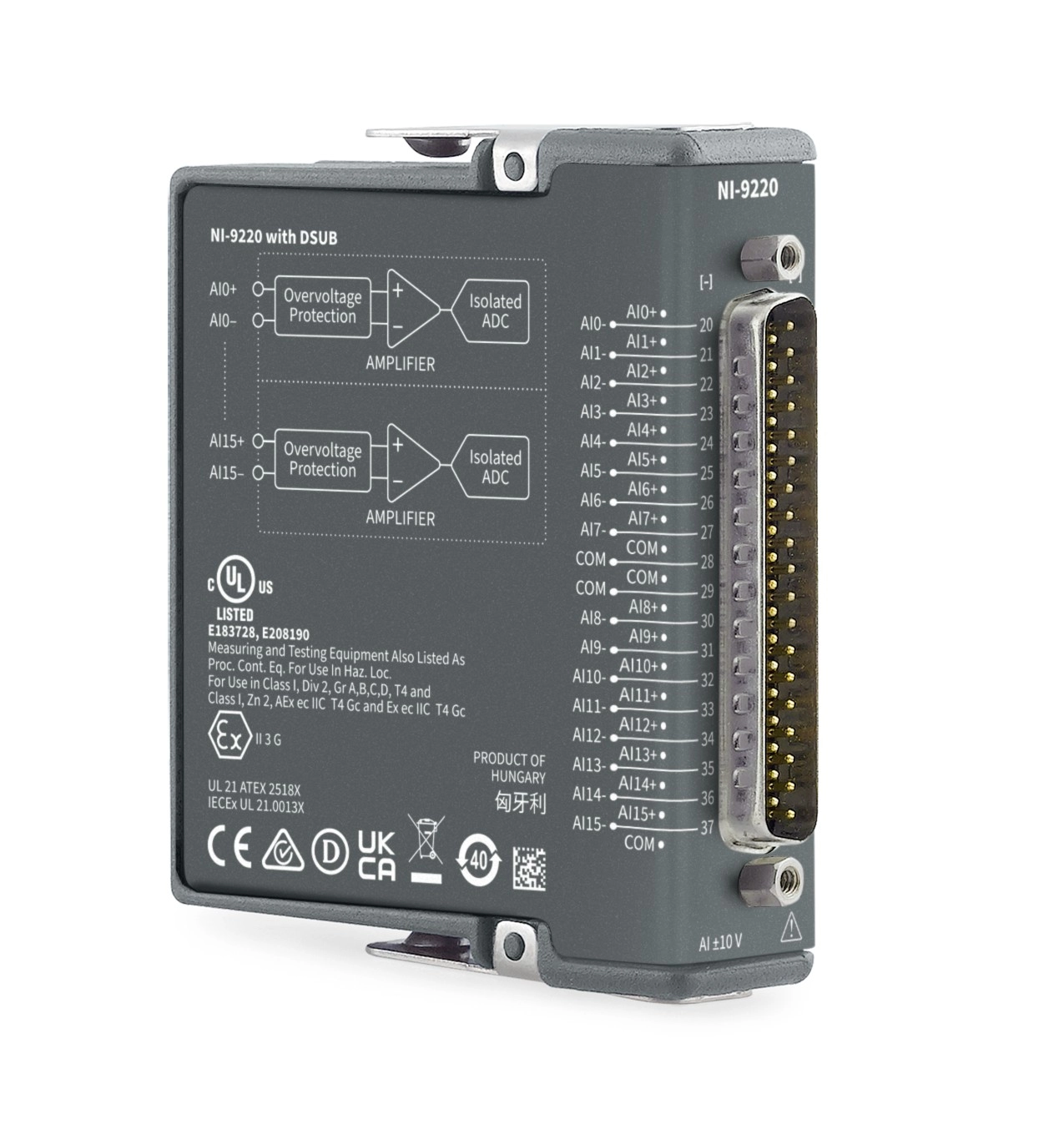

내쇼날인스트루먼트 NI-9220 C 시리즈 16채널 동시 샘플링 전압 입력 모듈
가격문의(상세정보 참조)
16채널 16비트 동시 샘플링 전압 입력 모듈
상품
원산지 헝가리
제조사 NI
브랜드 NI
배송
택배 · 기본 무료
내쇼날인스트루먼트 · NI
NI-9220
C 시리즈 16채널 ±10 V 16비트 동시 샘플링 전압 입력 모듈
±10 V, 100 kS/s/ch, 16-Bit, Simultaneous, 16-Channel C Series Voltage Input Module
채널당 100 kS/s 동시 샘플링, 최대 3.2 MB/s 처리량의 고속 전압 입력 모듈
NI-9220은 16채널을 동시에 샘플링하는 16비트 C 시리즈 전압 입력 모듈로, 250 Vrms(CAT II) 또는 60 VDC(CAT I) 절연을 제공합니다. 최대 샘플링 속도에서 3.2 MB/s의 데이터를 생성할 수 있습니다.
측정 전압 범위(AI+ to AI-)는 최소 ±10.4 V이며, 채널당 신호+공통모드 전압은 COM 기준 ±10.4 V 이내를 유지해야 합니다. 과전압 보호는 ±30 V입니다.
부품번호: 782615-02(D-Sub, 균일 코팅) · 원산지: 헝가리 (제품 라벨 기준)
핵심 사양
| 입력 채널 | 아날로그 입력 16채널, 16비트 SAR ADC, 동시 샘플링 |
|---|---|
| 측정 전압 범위 | 최소 ±10.4 V / 대표 ±10.5 V / 최대 ±10.6 V |
| 샘플 속도 / 변환 시간 | 100 kS/s/ch / 최소 10 µs |
| 과전압 보호 | ±30 V |
| 절연(D-Sub) | 60 VDC 채널-접지 연속(측정 범주 I) |

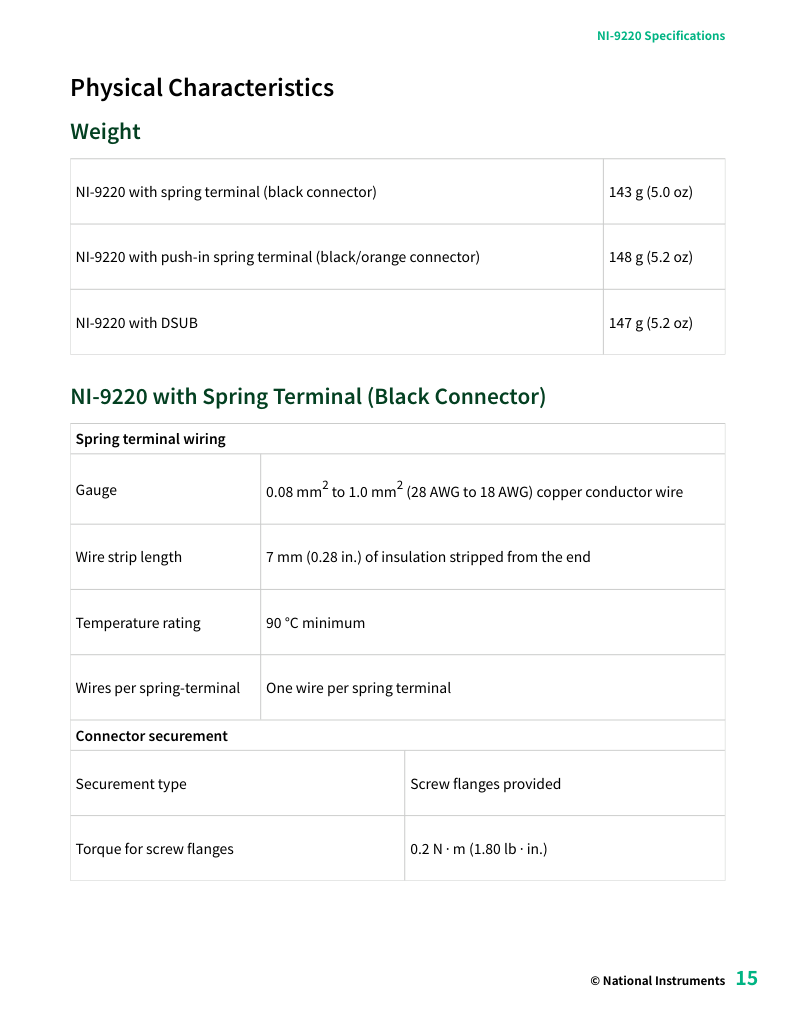

| 전력 소비 / 무게 | 활성 모드 최대 1 W / D-Sub형 147 g |

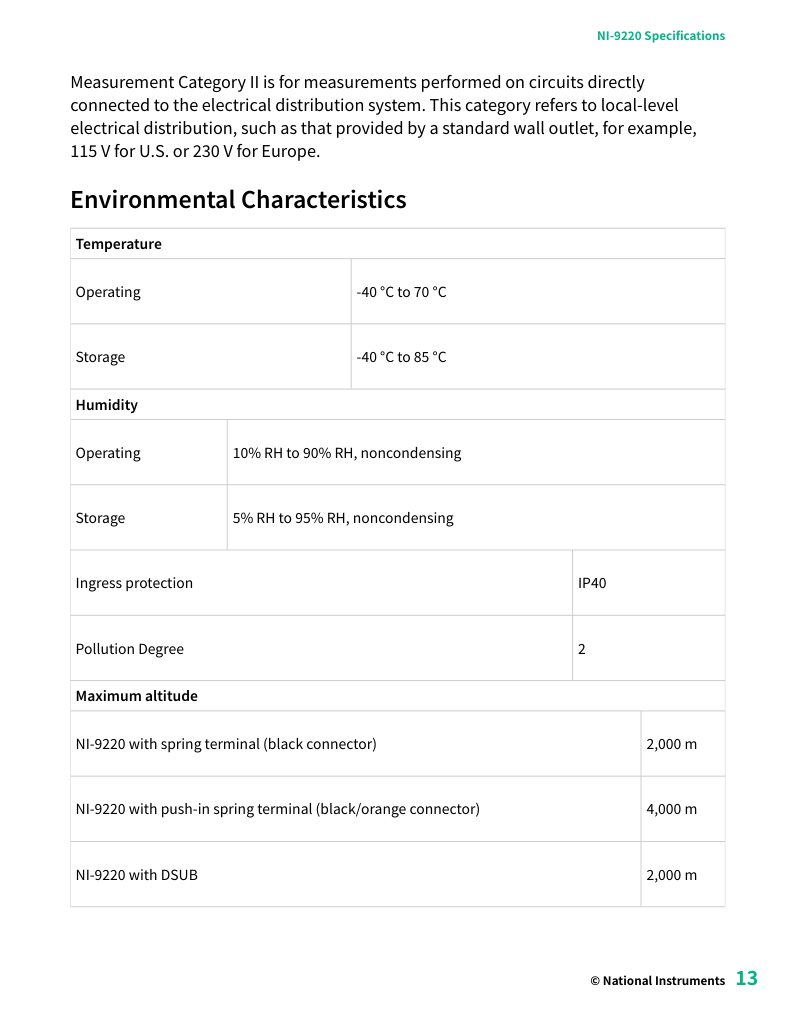

| 동작 온도 / 방진방수 | -40°C ~ 70°C / IP40 |
주요 적용 분야
- 고속 동시 샘플링이 필요한 다채널 전압 측정
- 진동·소음 등 파형 분석용 데이터 수집
- CompactRIO·CompactDAQ 기반 고속 계측 시스템
구성품과 별도 준비 사항
- 모듈, 안전·환경·규제 문서 (공식 페이지 포함 품목 기준)
- 별도: CompactRIO 또는 CompactDAQ 섀시, 측정 대상 배선, 소프트웨어
사용 전 확인 사항
- 각 채널의 신호+공통모드 전압이 COM 기준 ±10.4 V를 넘지 않도록 하십시오.
- 과전압 보호는 ±30 V입니다.
- D-Sub형은 측정 범주 I로 제한됩니다.
자주 묻는 질문
Q. 동시 샘플링이 왜 중요한가요?
16채널을 동시에 샘플링해 채널 간 시간 지연 없이 파형을 비교·분석할 수 있습니다. 최대 샘플링 속도에서 3.2 MB/s의 데이터를 생성합니다(공식 페이지 기준).
NI-9220 · 782615-02 · C 시리즈 · 전압 입력 모듈 · 16채널 · 16비트 · 동시 샘플링 · CompactRIO · CompactDAQ
NI-9220 공식 문서
공식 문서 2종, 총 24쪽을 원본 페이지 이미지로 제공합니다.
공식 NI 문서 기준입니다. 부품번호별 세부 조건은 문서 원문을 우선합니다.

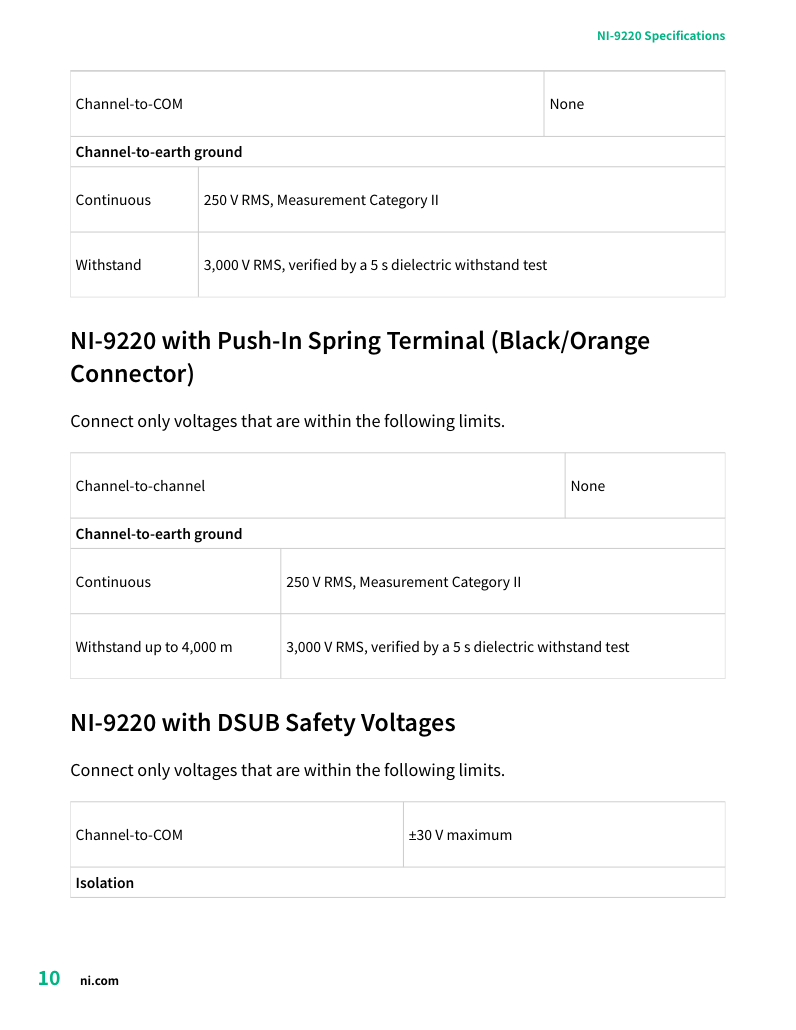

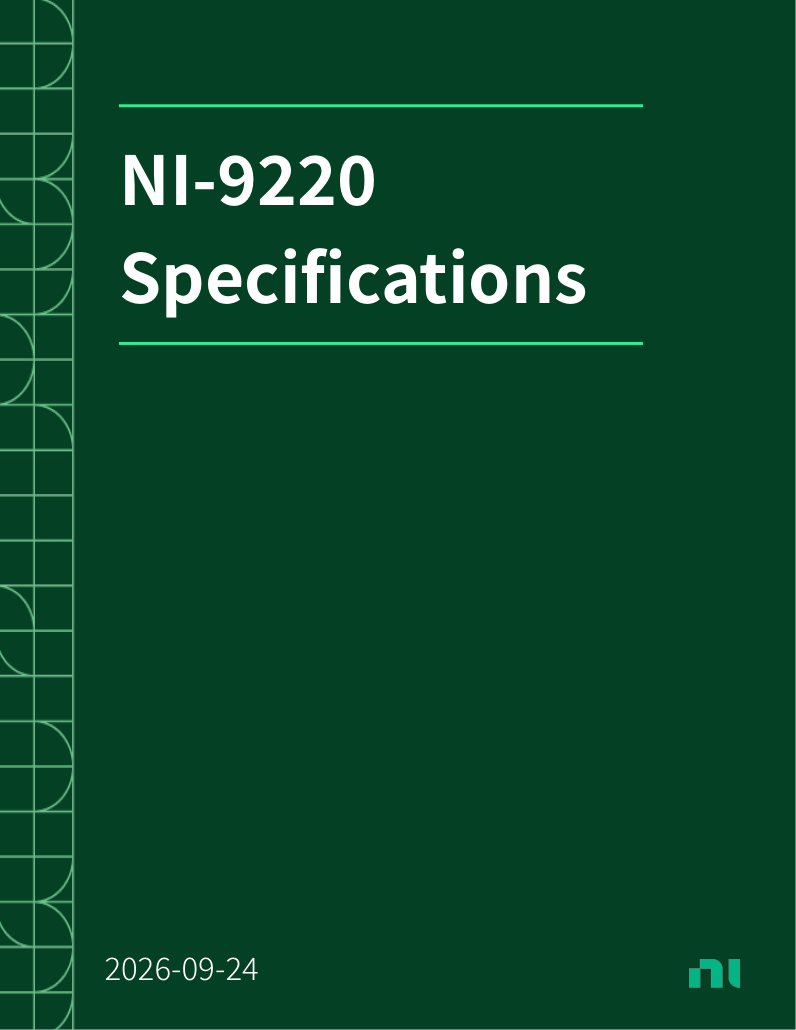

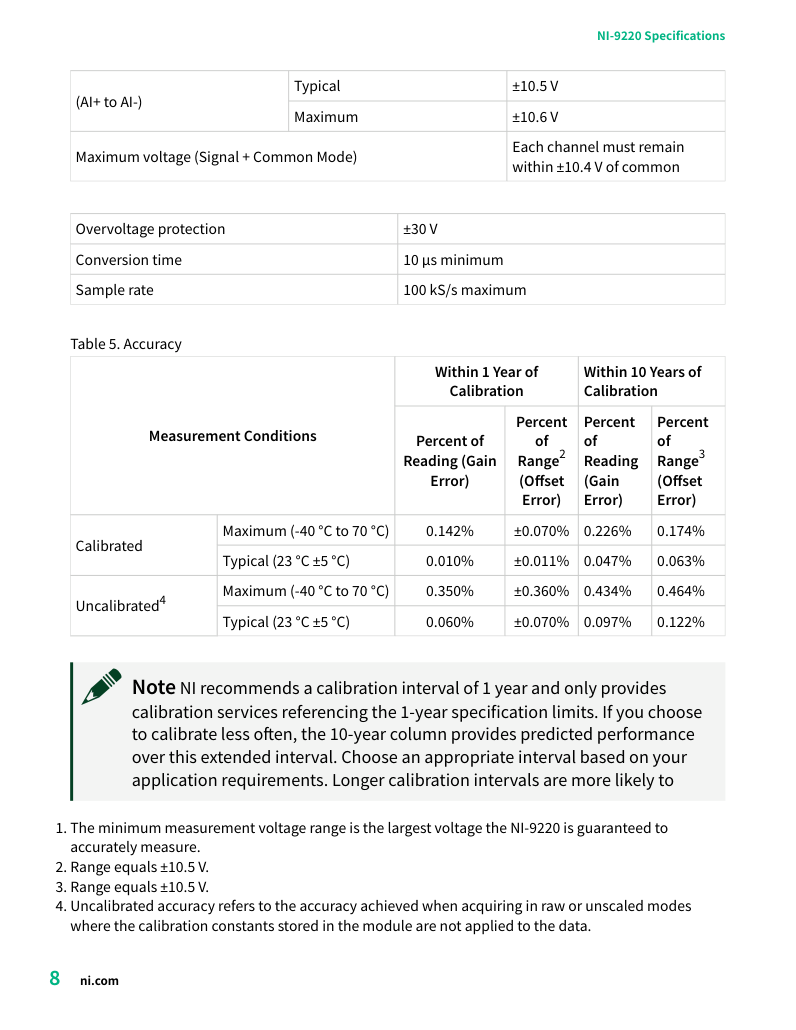

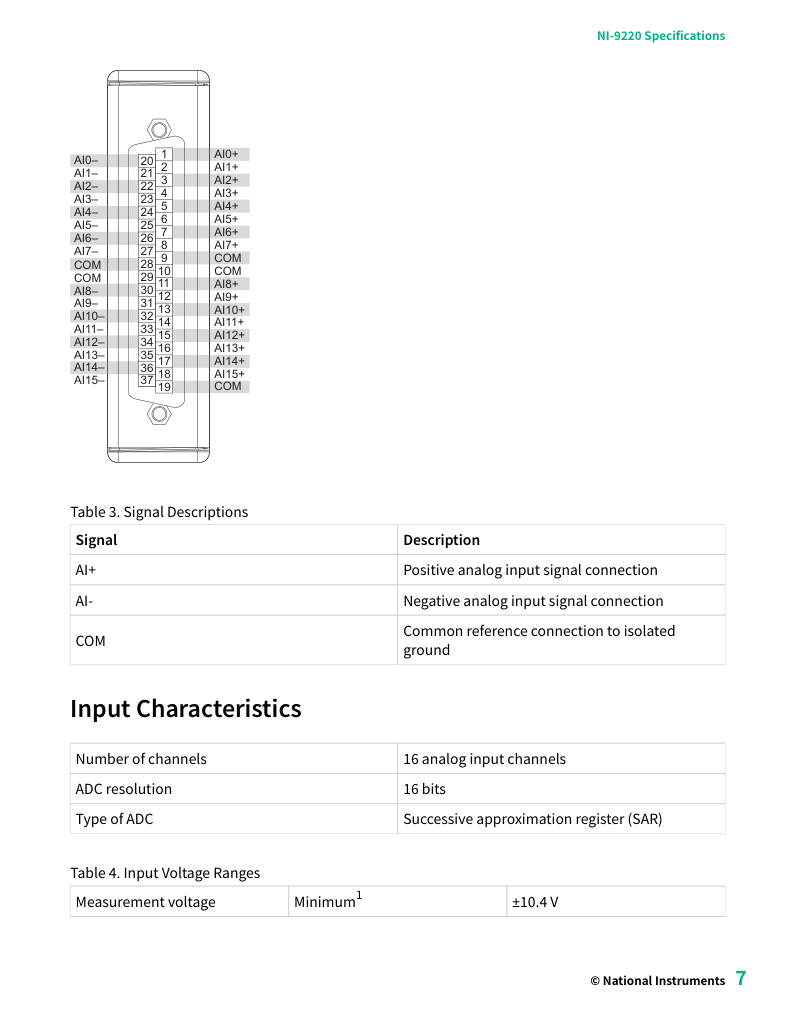

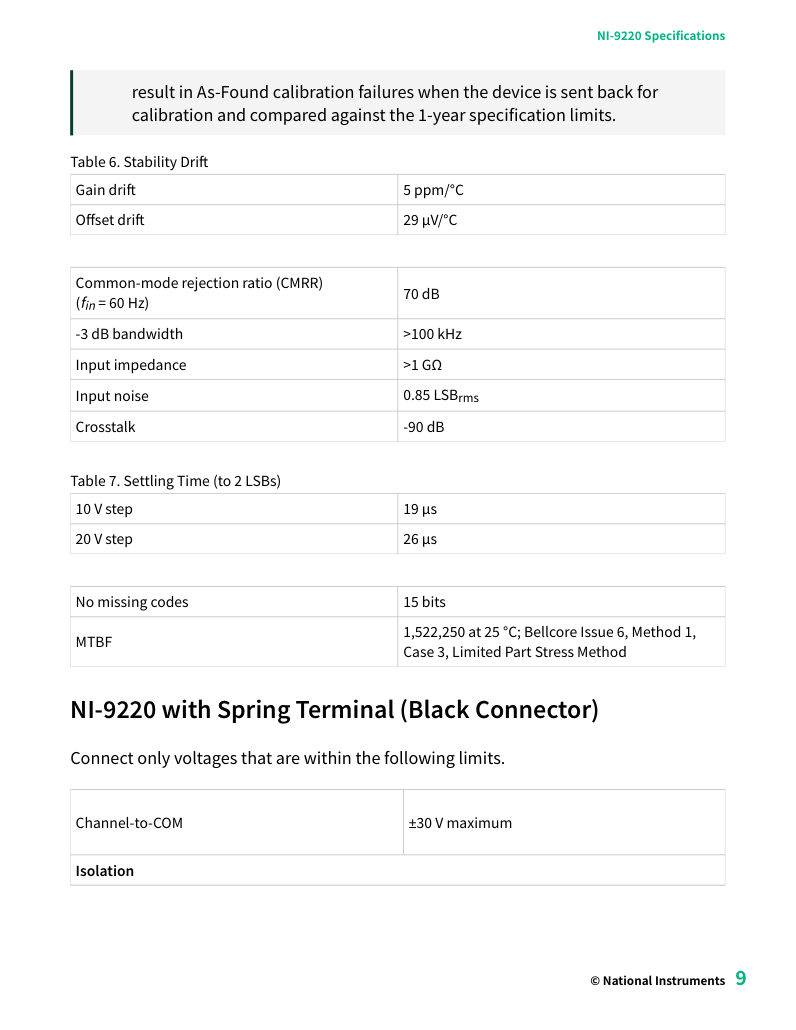

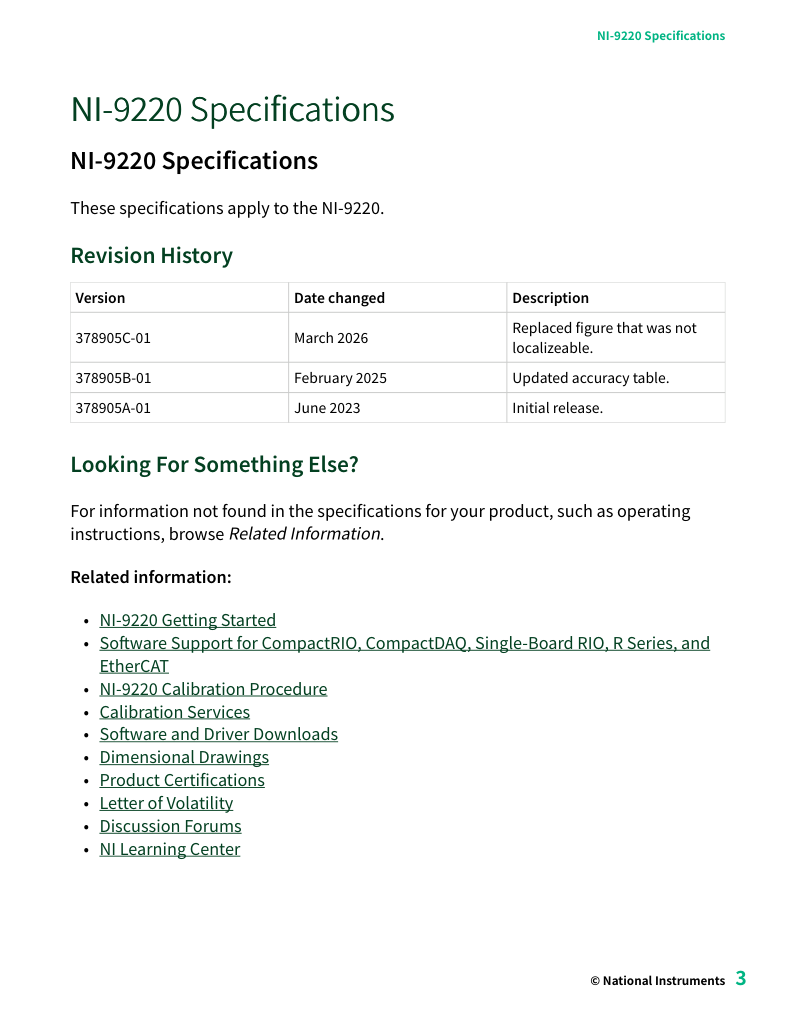

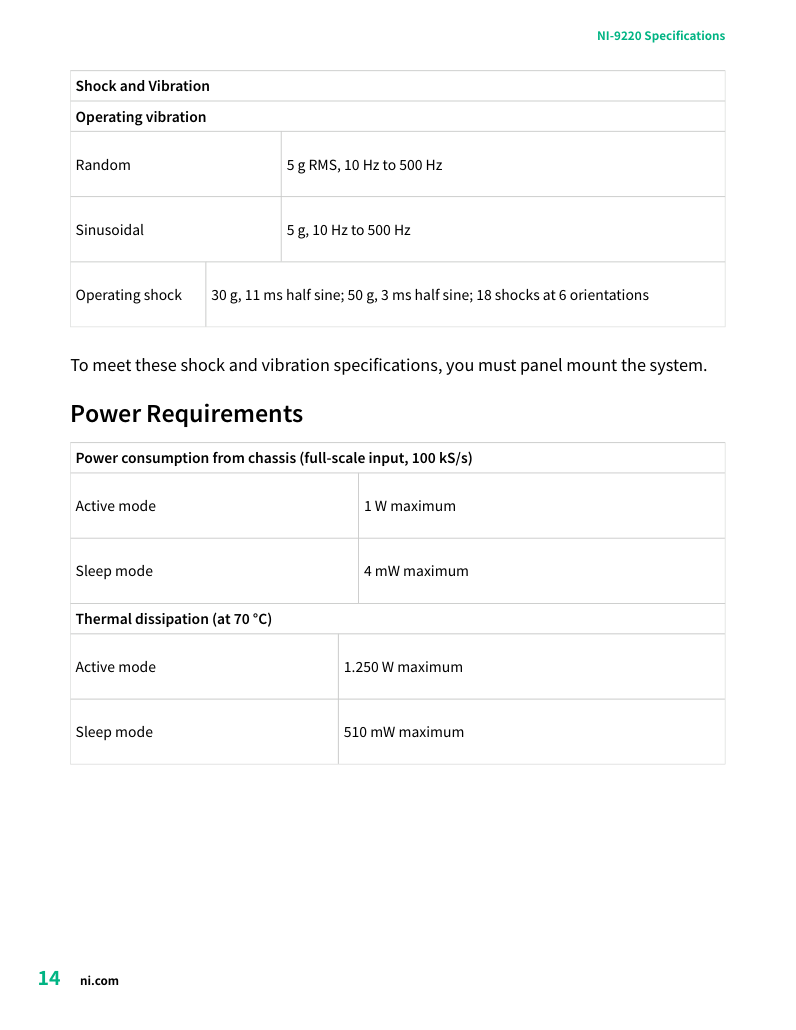

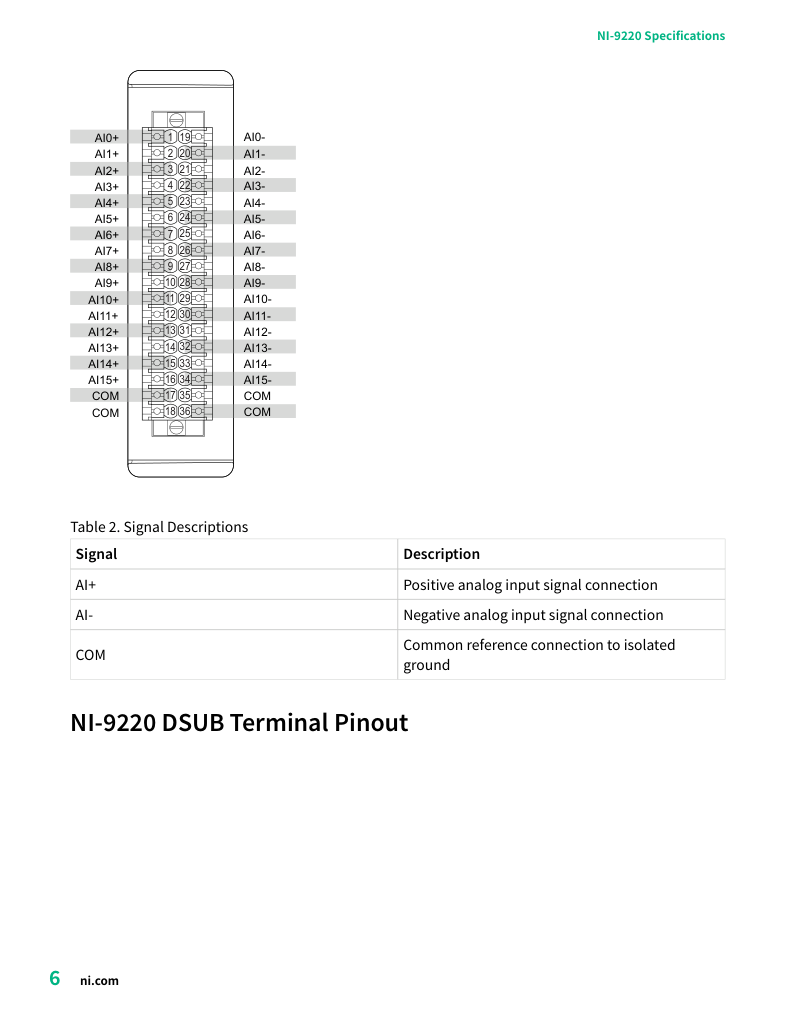

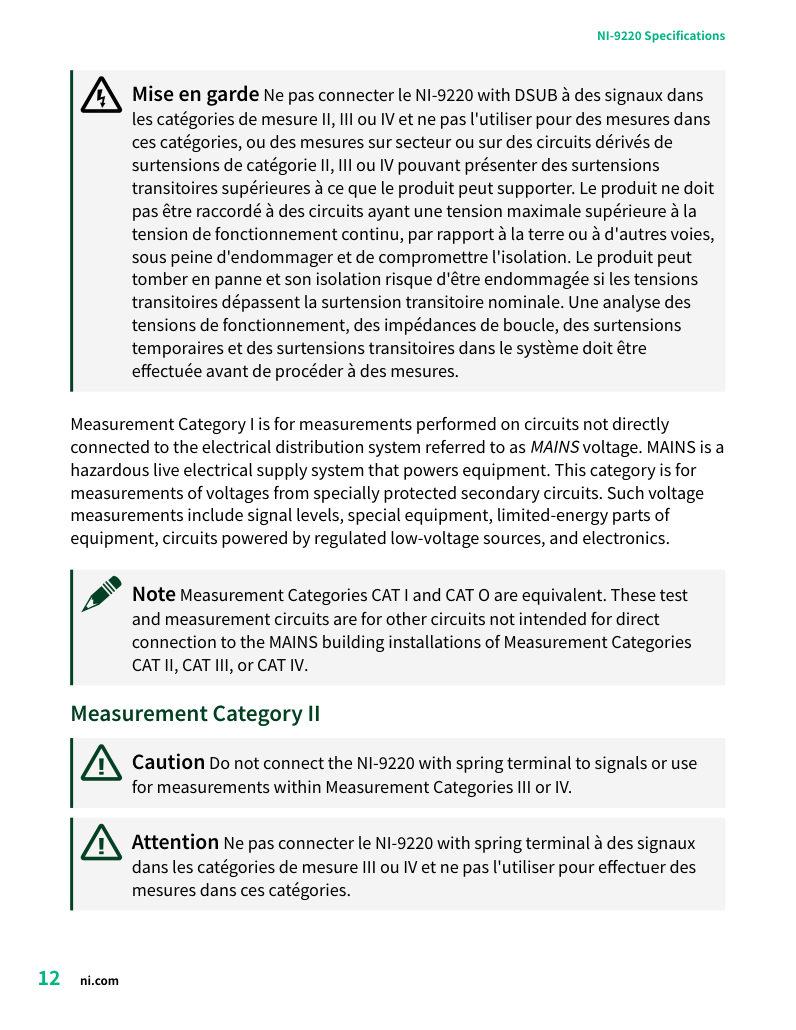

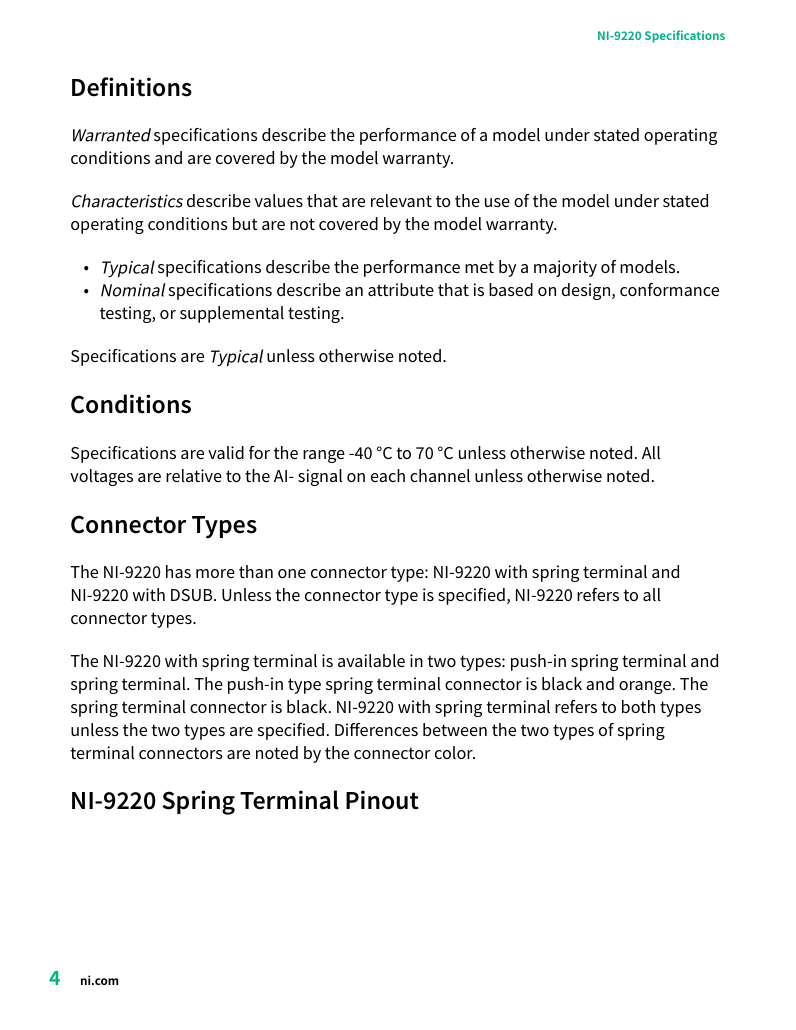

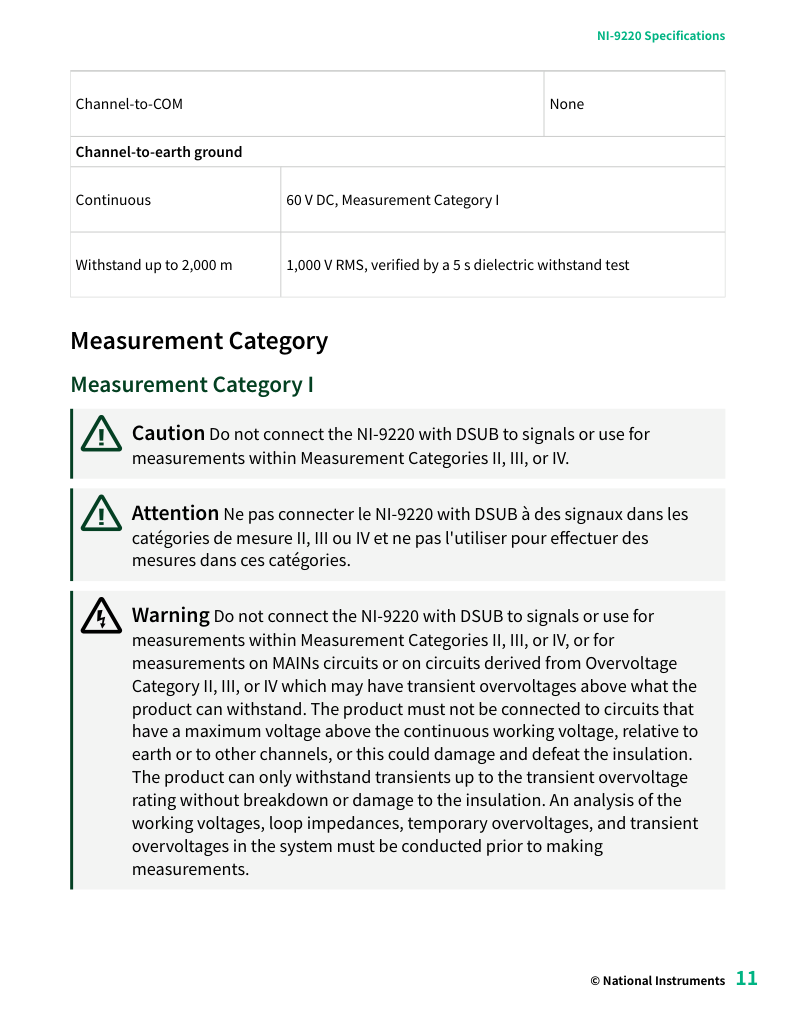

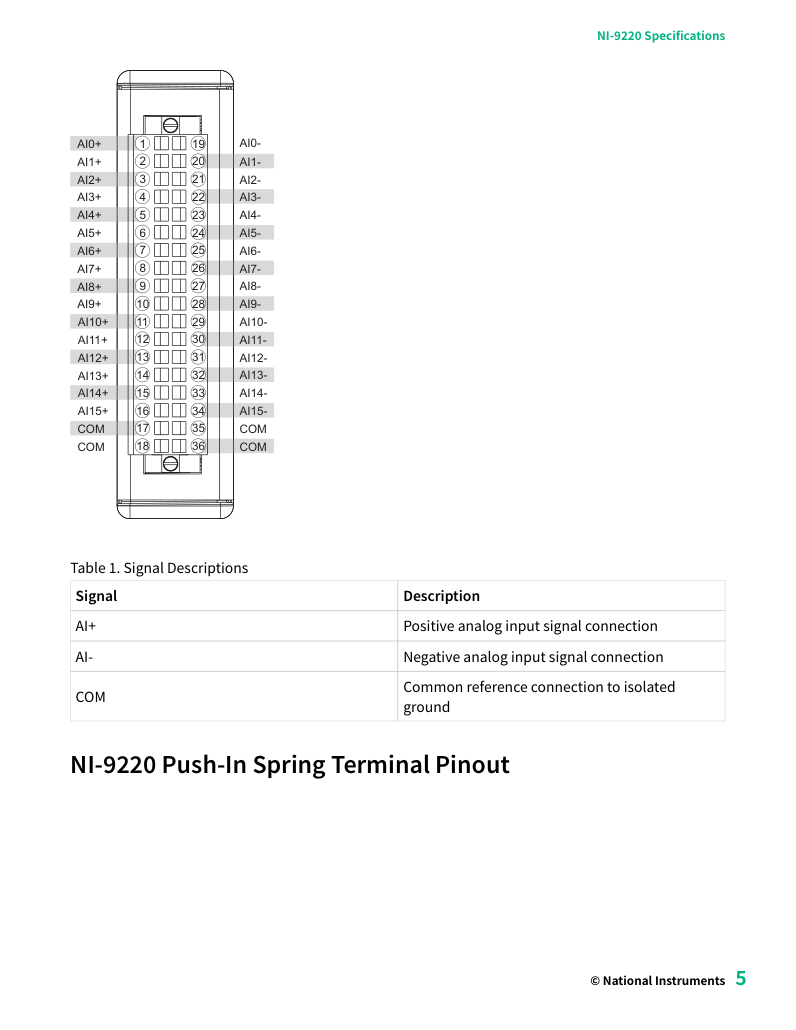

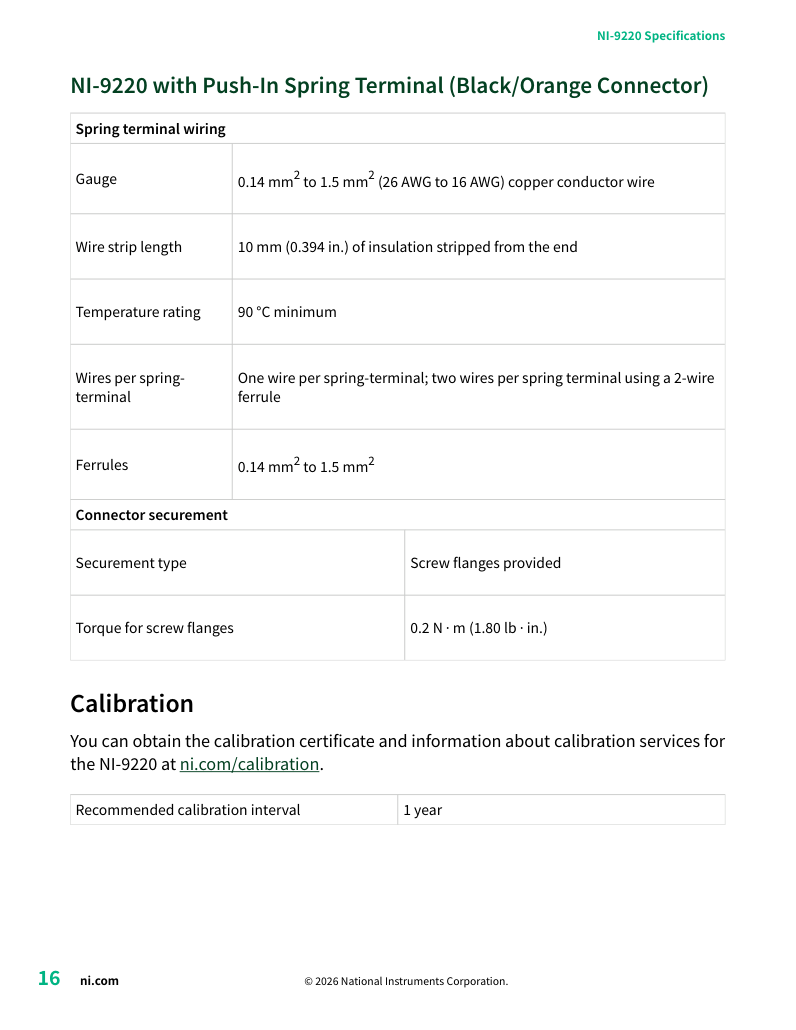

사양서

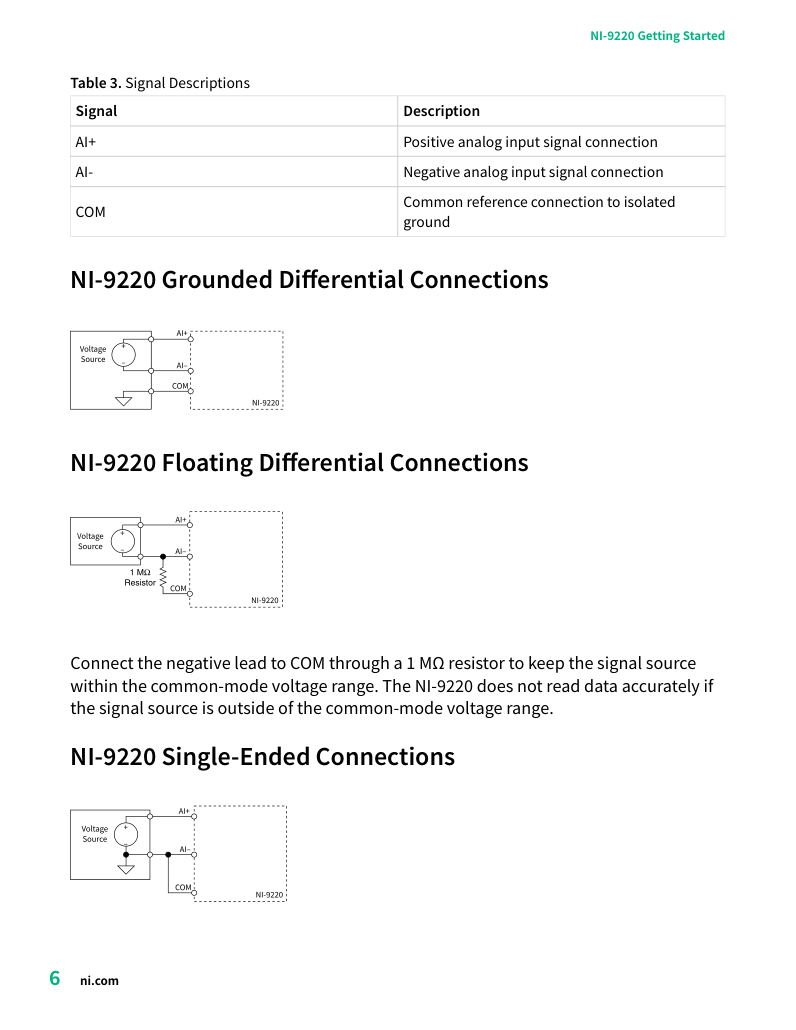

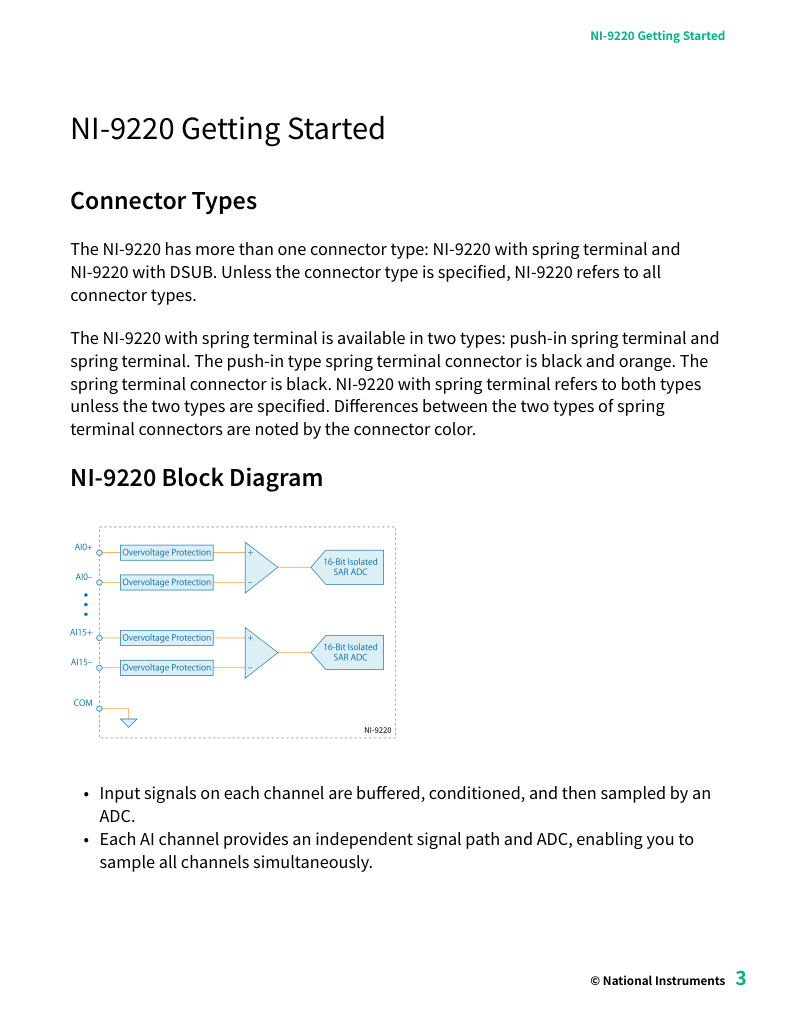

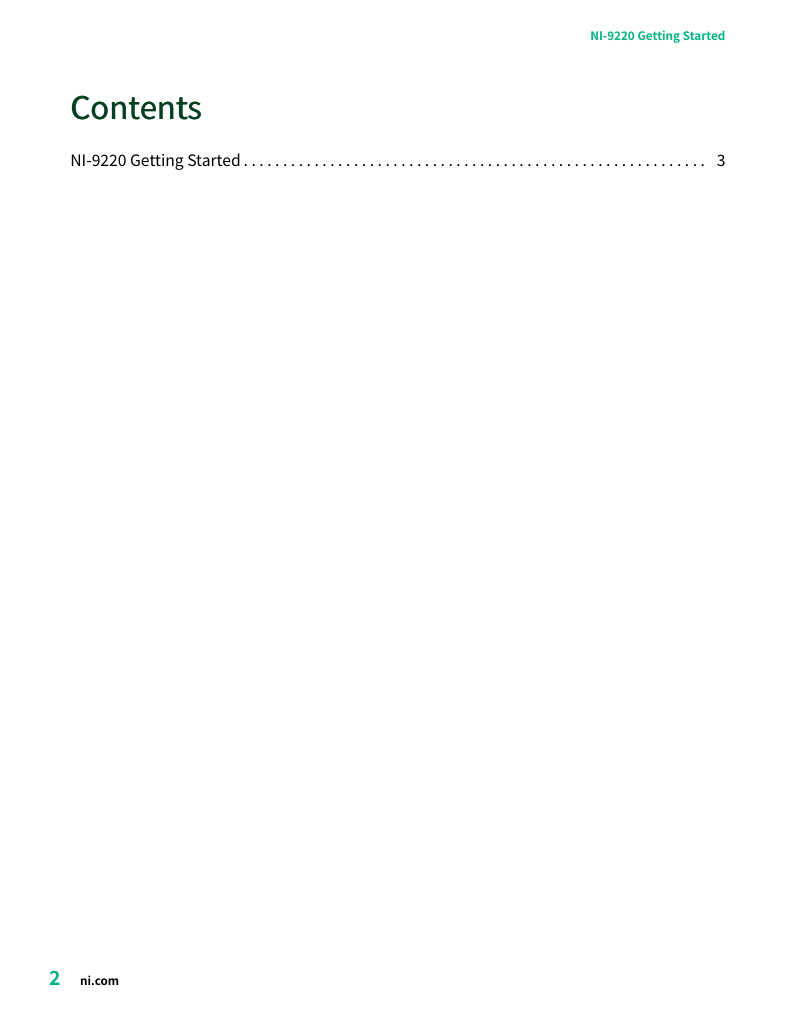

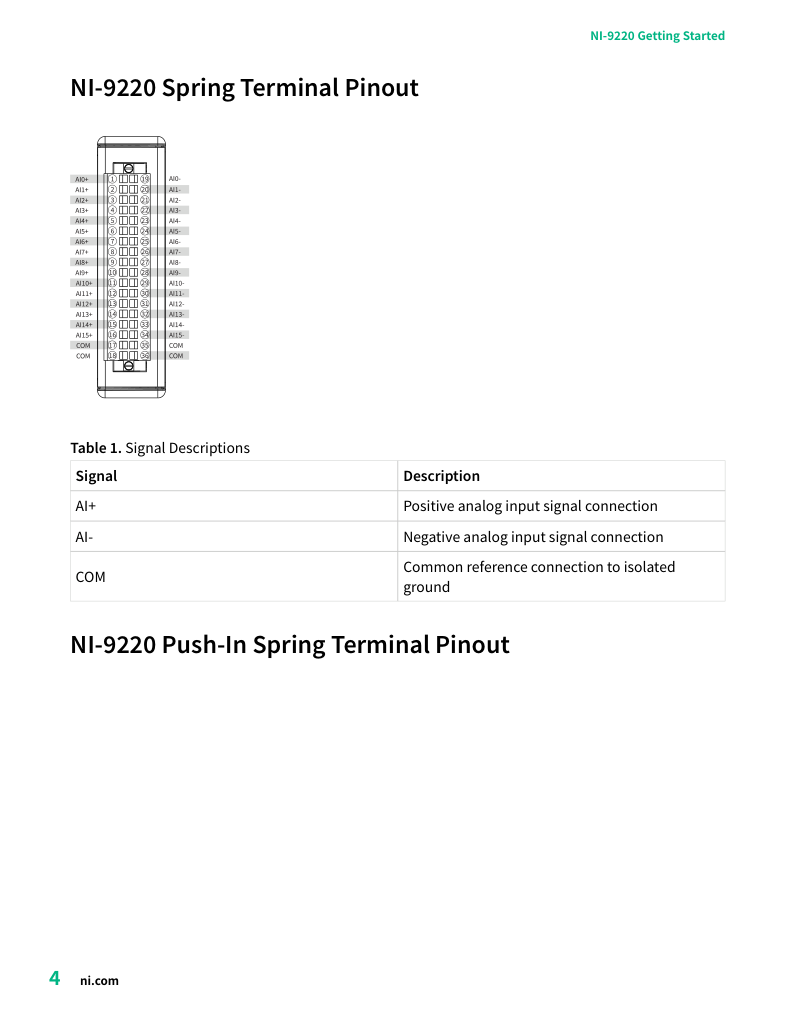

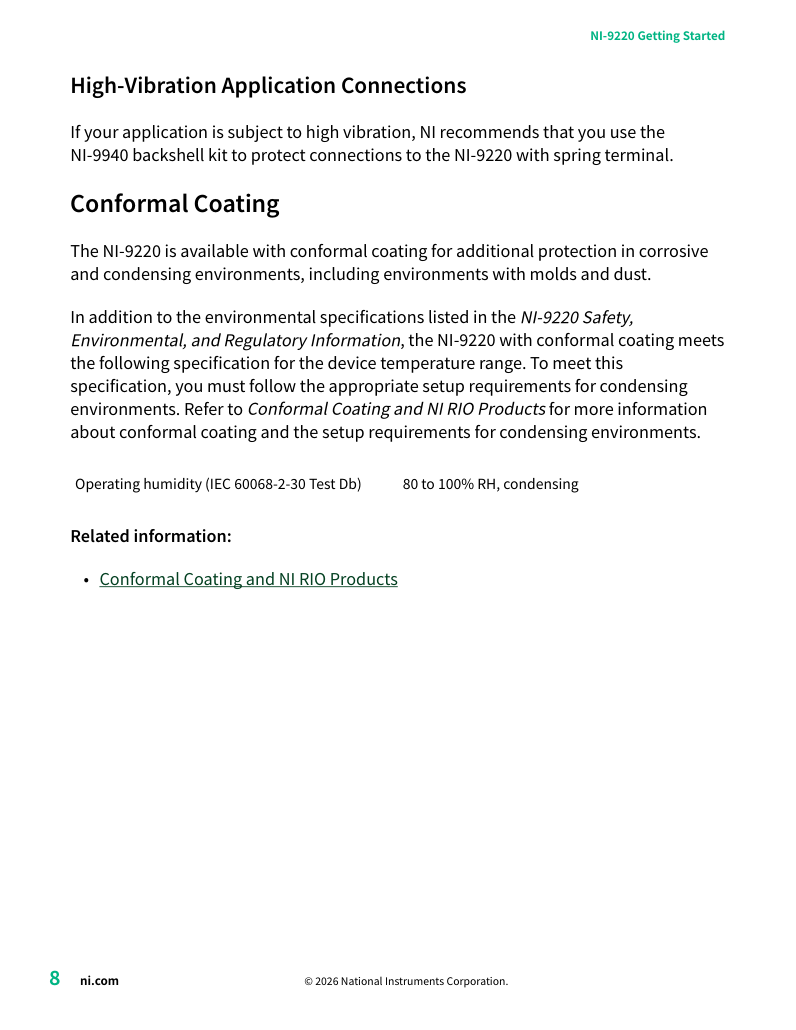

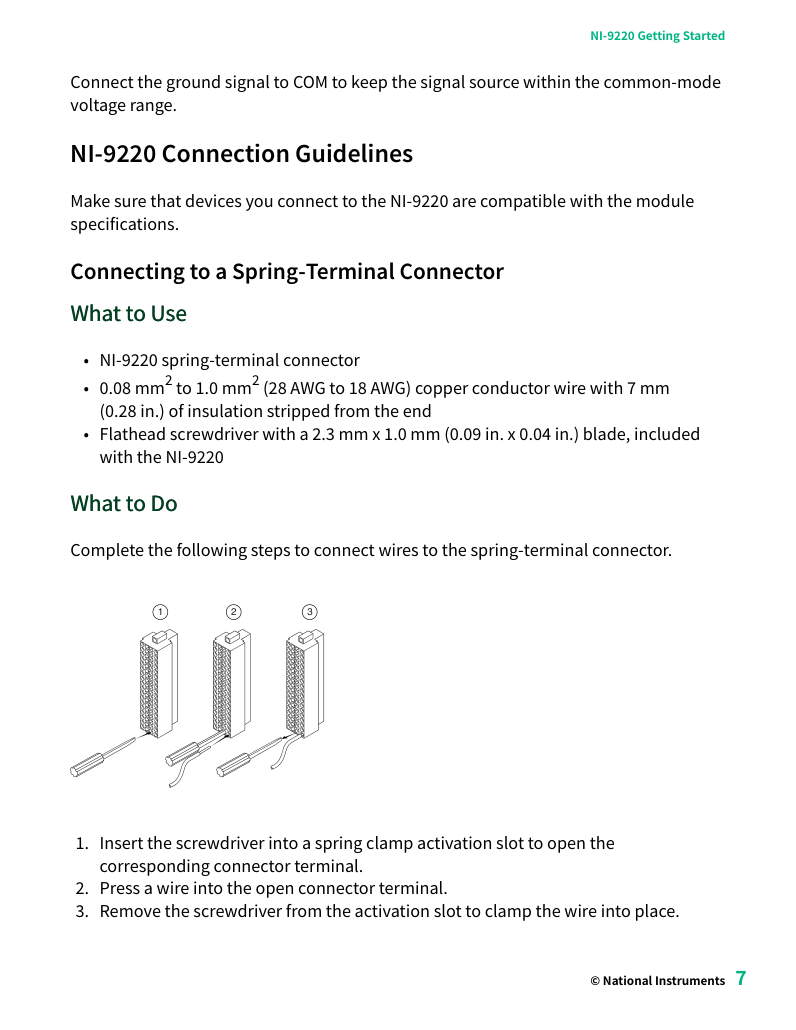

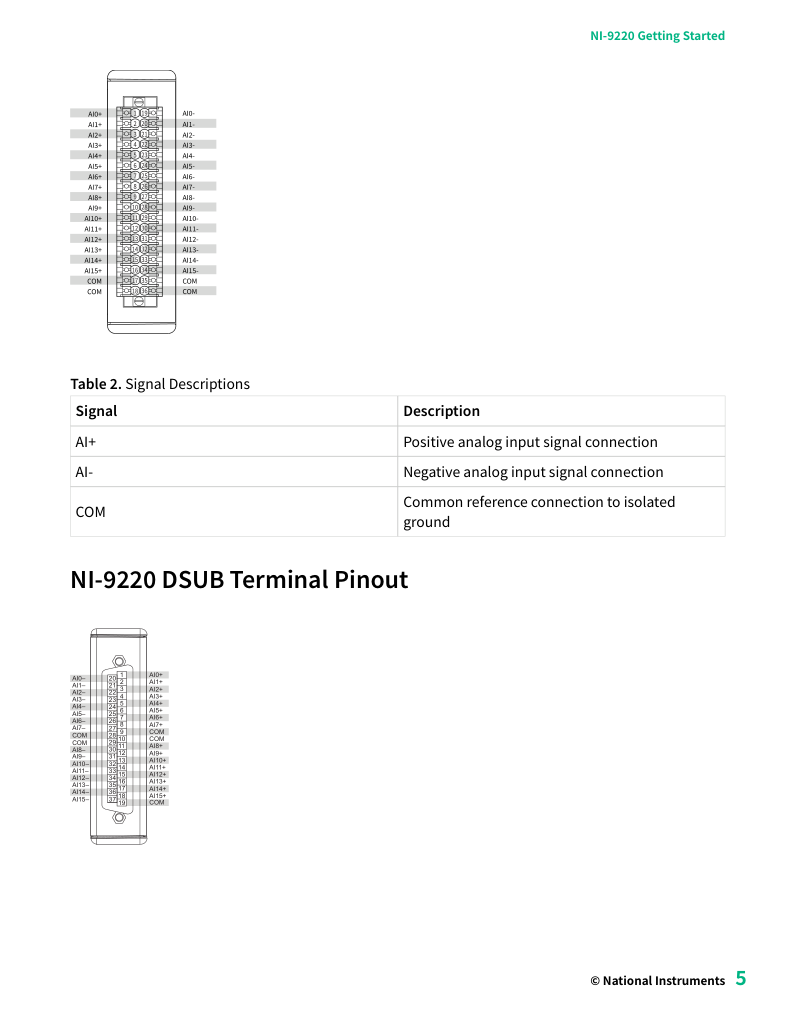

시작 안내서
