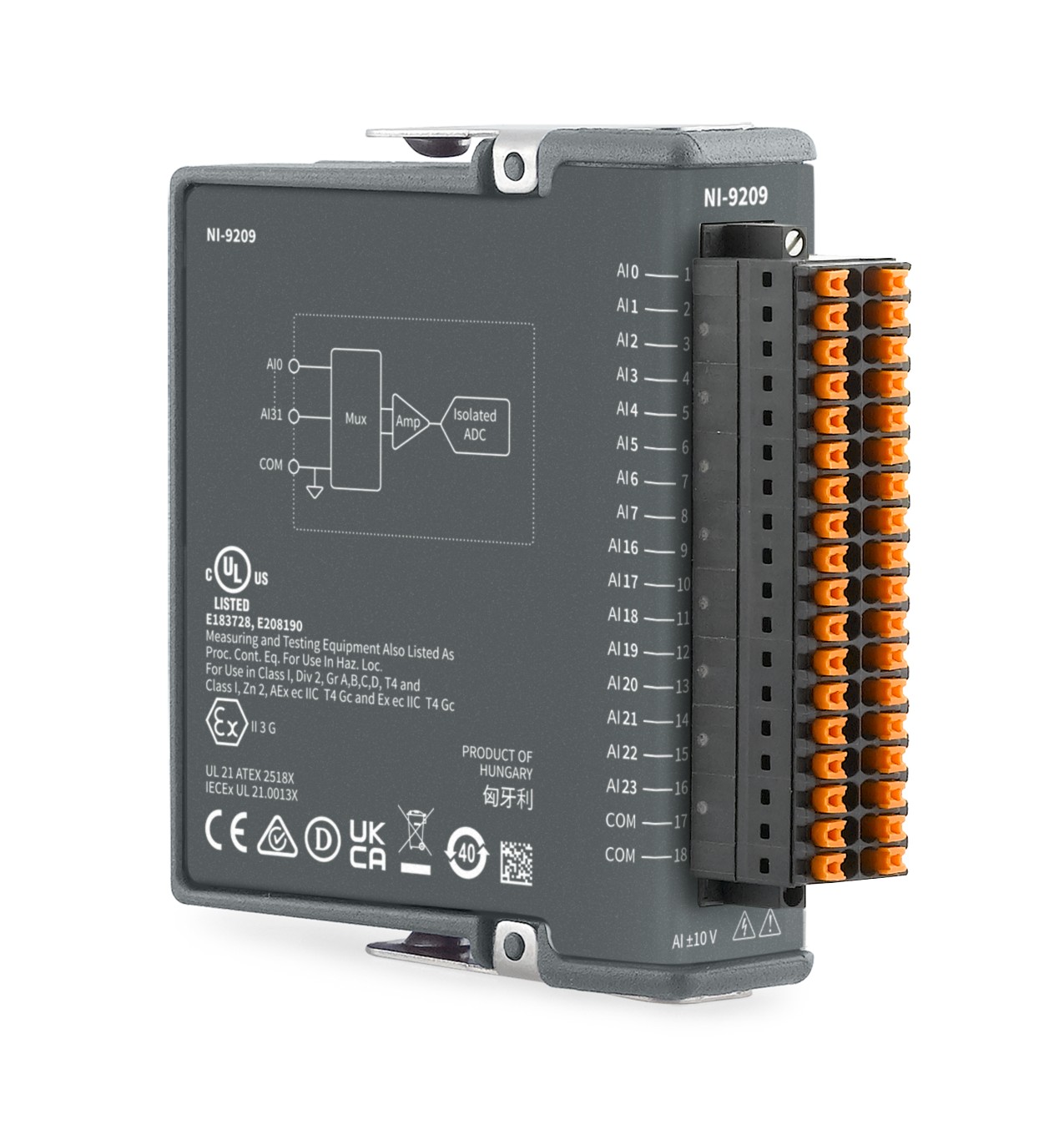

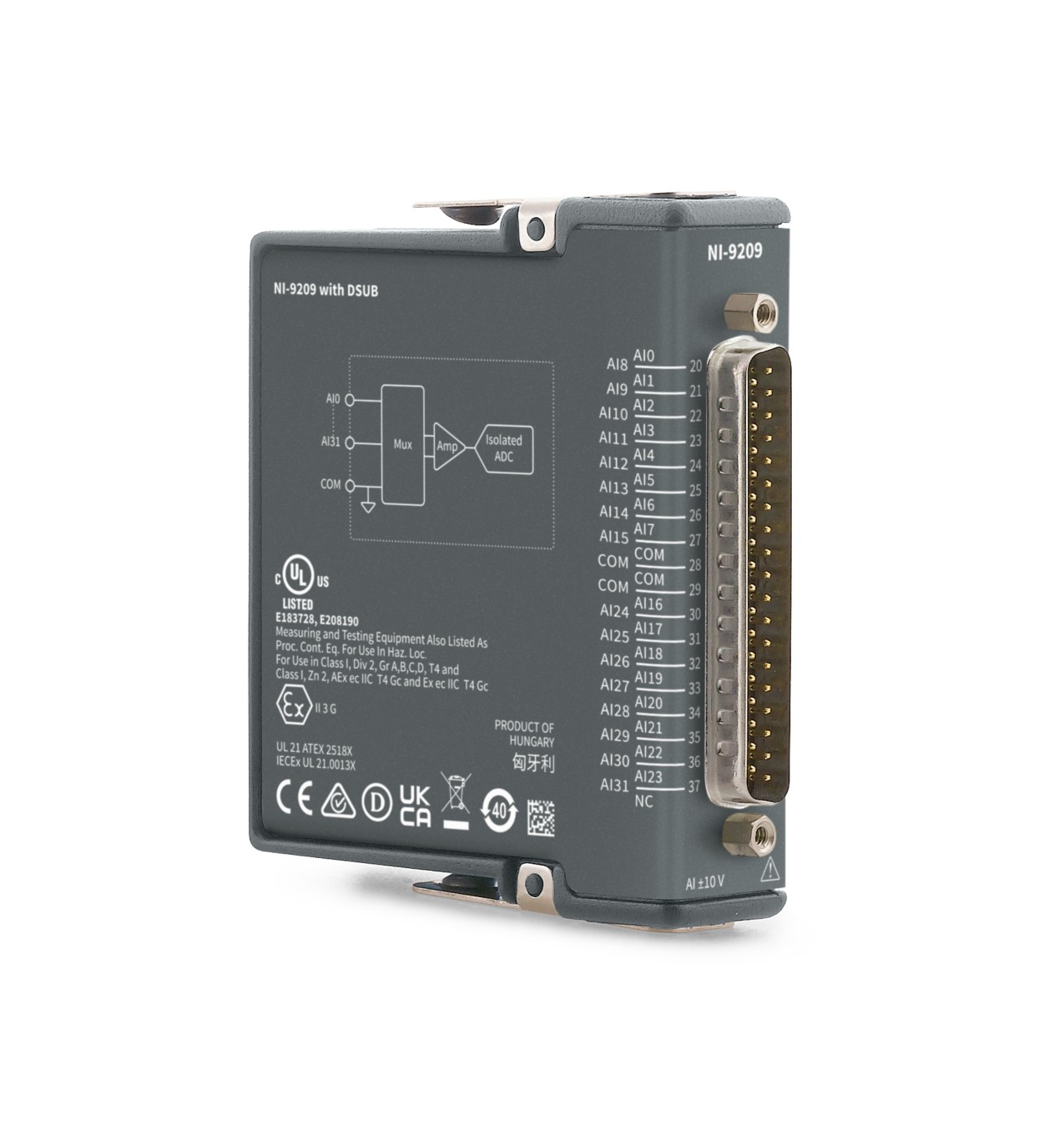

내쇼날인스트루먼트 NI-9209 C 시리즈 16채널 ±10V 24비트 전압 입력 모듈
가격문의(상세정보 참조)
16채널 24비트 ±10V 전압 입력 모듈
상품
원산지 헝가리
제조사 NI
브랜드 NI
배송
택배 · 기본 무료
내쇼날인스트루먼트 · NI
NI-9209
C 시리즈 16채널 ±10 V 24비트 전압 입력 모듈
±10 V, 500 S/s, 16-Channel C Series Voltage Input Module
16차동/32단일종단 채널을 지원하는 채널-접지 절연(스프링 터미널 250 Vrms CAT II · D-Sub 60 VDC CAT I) 산업용 전압 입력 모듈
NI-9209는 단일 종단형 또는 차동 아날로그 입력을 수행하는 C 시리즈 전압 입력 모듈입니다. 채널-접지 절연(스프링 터미널 250 Vrms CAT II, D-Sub 60 VDC CAT I)과 고분해능 모드의 50/60 Hz 노이즈 제거 성능을 제공해 산업용 측정 시스템에 적합합니다.
24비트 ADC로 최대 500 S/s로 샘플링하며, 채널당 과전압 보호는 ±30 V(한 채널 기준)입니다.
부품번호: 783729-01(D-Sub) · 785042-01(스프링 터미널) · 원산지: 헝가리 (제품 라벨 기준)
핵심 사양
| 입력 채널 | 아날로그 입력 16차동/32단일종단, 24비트 ADC |
|---|---|
| 입력 범위 / 샘플 속도 | 최소 ±10.2 V / 최대 500 S/s |
| 과전압 보호 | 채널-COM 최대 ±30 V(1채널 기준) |
| 절연 | 스프링 터미널: 250 Vrms 채널-접지(측정 범주 II) / D-Sub: 60 VDC 채널-접지(측정 범주 I) |
| 필터링 | 50/60 Hz 제거 |
| 전력 소비 / 무게 | 활성 모드 최대 333 mW / 스프링 터미널형 159 g |
| 동작 온도 / 방진방수 | -40°C ~ 70°C / IP40 |
선택 가이드
- 783729-01: 37핀 D-Sub 커넥터형입니다.
- 785042-01: 스프링 터미널형이며 NI 9974 스프링 터미널 플러그가 포함됩니다. 푸시인(블랙/오렌지)과 일반 스프링(블랙) 2가지 커넥터 색상이 있습니다.
- 더 높은 채널 밀도(32단일종단)가 필요한 산업용 계측에 적합합니다.
주요 적용 분야
- 산업용 다채널 전압 신호 계측
- 노이즈가 많은 환경의 저속 정밀 전압 측정
- CompactRIO·CompactDAQ 기반 데이터 수집
구성품과 별도 준비 사항
- 공통: 모듈, 안전·환경·규제 문서 (공식 페이지 포함 품목 기준)
- 785042-01: NI 9974 36-position 스프링 터미널 플러그 포함
- 별도: CompactRIO 또는 CompactDAQ 섀시, 측정 대상 배선, 소프트웨어
사용 전 확인 사항
- 과전압 보호는 한 번에 한 채널 기준 ±30 V입니다.
- D-Sub형은 측정 범주 I로 제한되며 MAINS 관련 회로나 상위 측정 범주 신호에 연결하면 안 됩니다.
자주 묻는 질문
Q. 차동과 단일 종단을 모두 쓸 수 있나요?
네. 16차동 채널 또는 32단일종단 채널로 구성할 수 있습니다(사양서 기준).
Q. NI-9201과 무엇이 다른가요?
NI-9209는 최대 32단일종단 채널(16차동)로 더 많은 채널을 지원하며 24비트 분해능을 제공합니다. NI-9201은 8채널, 12비트, 최대 500 kS/s로 더 빠른 샘플 속도가 필요할 때 적합합니다.
NI-9209 · 783729-01 · 785042-01 · C 시리즈 · 전압 입력 모듈 · 16채널 · 24비트 · CompactRIO · CompactDAQ
NI-9209 공식 문서
공식 문서 2종, 총 20쪽을 원본 페이지 이미지로 제공합니다.
공식 NI 문서 기준입니다. 부품번호별 세부 조건은 문서 원문을 우선합니다.

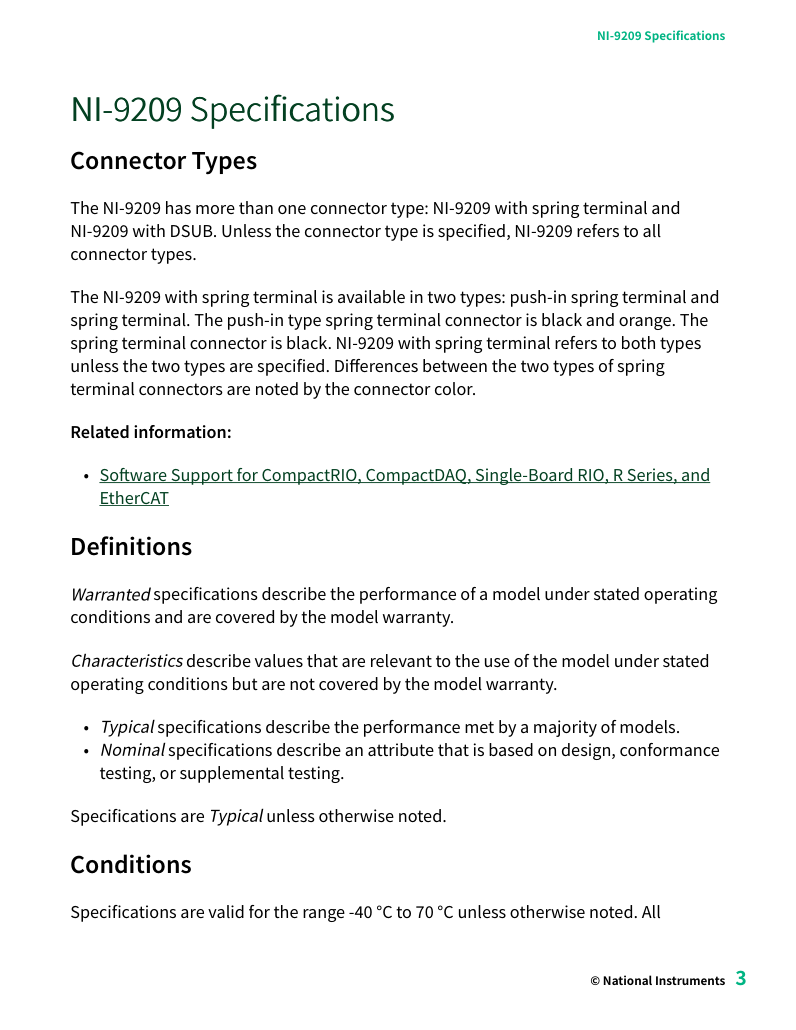

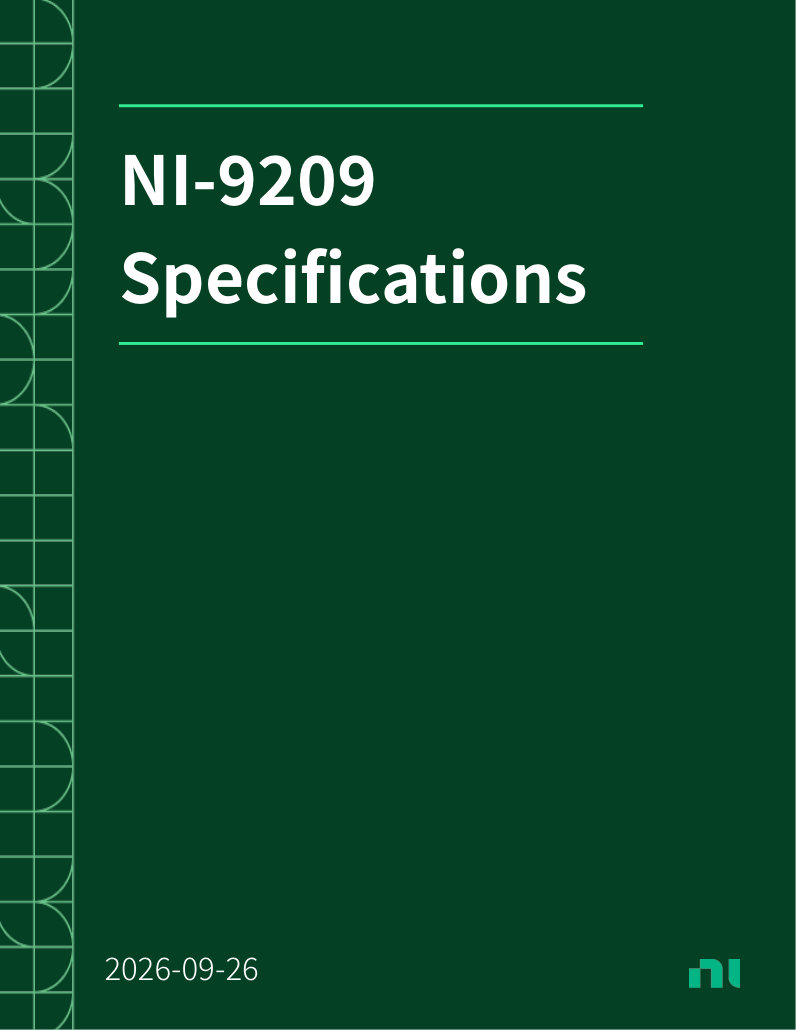

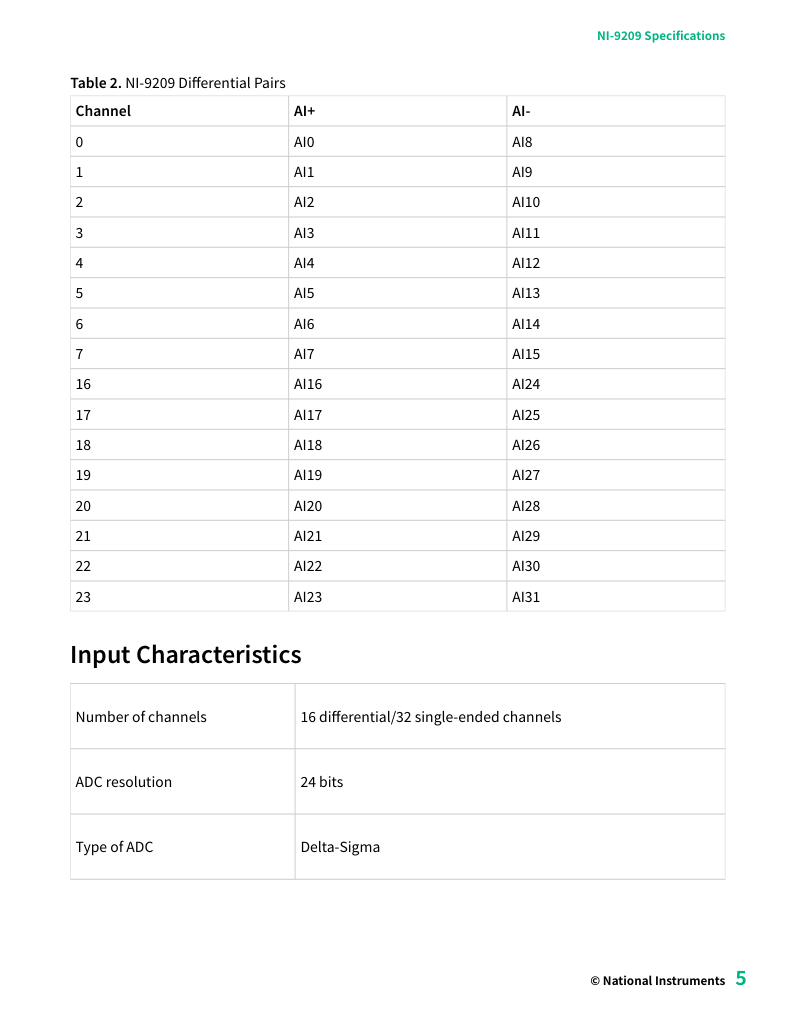

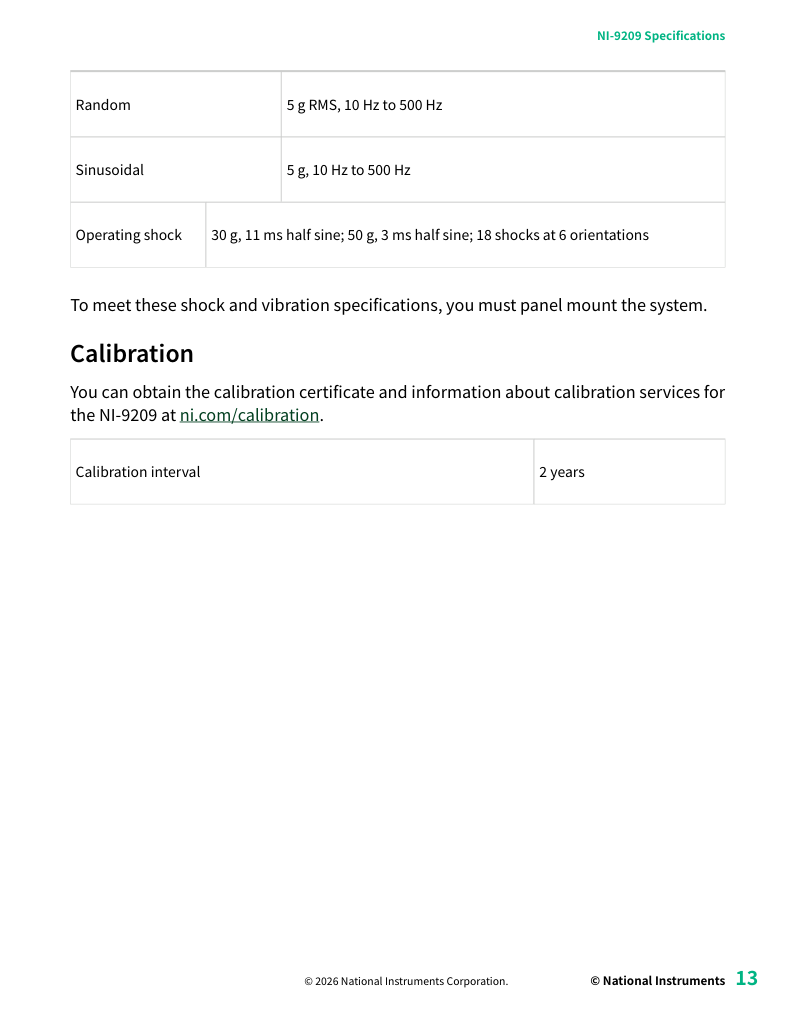

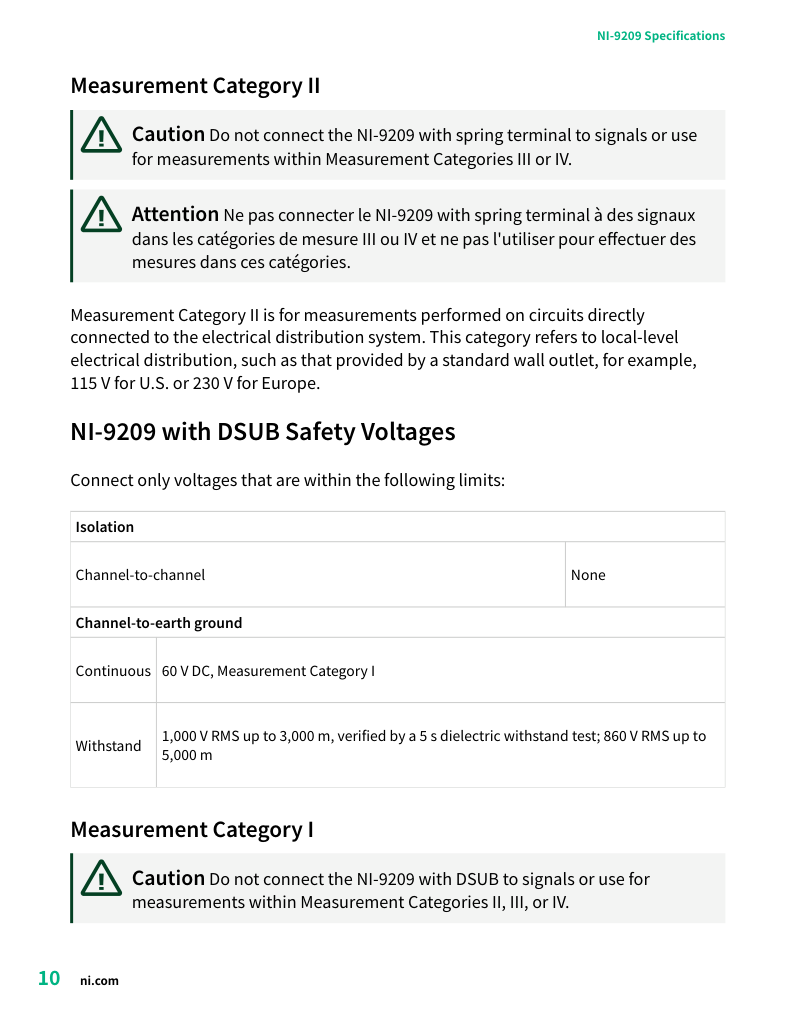

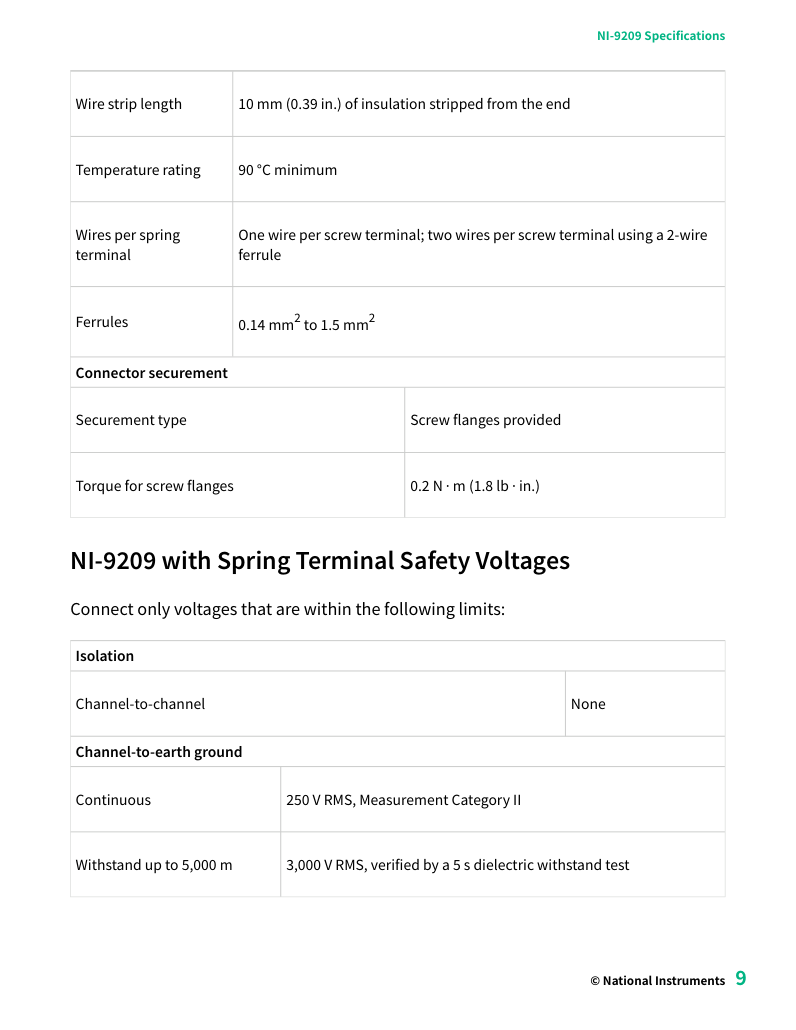

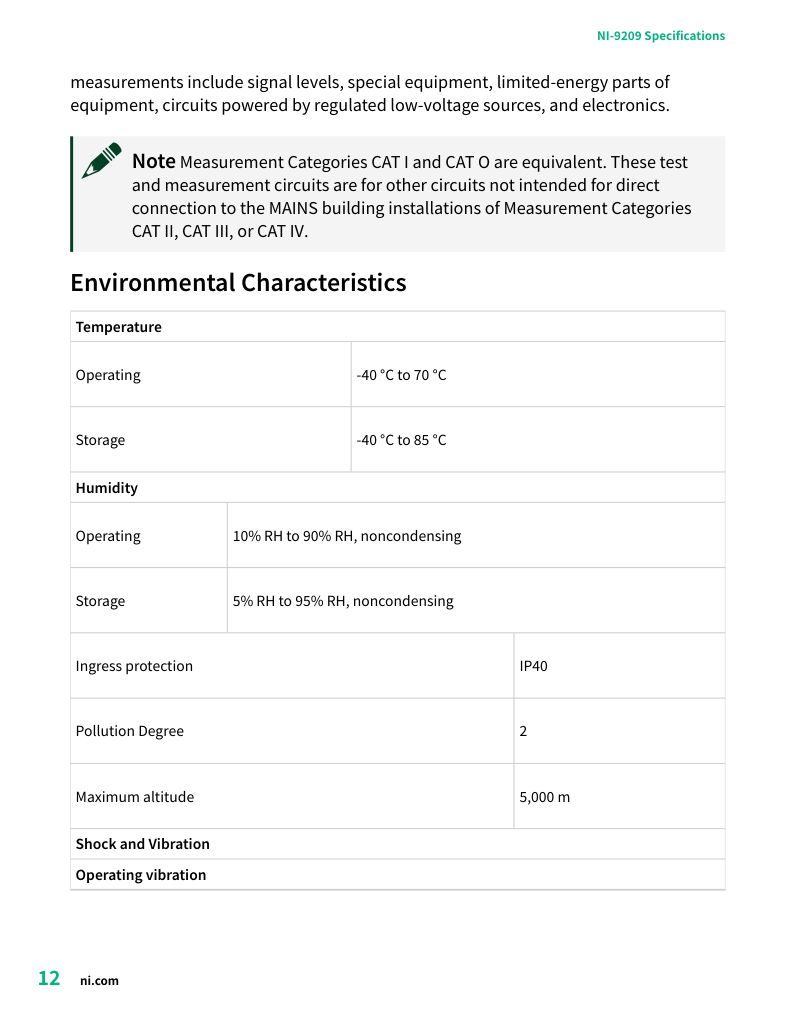

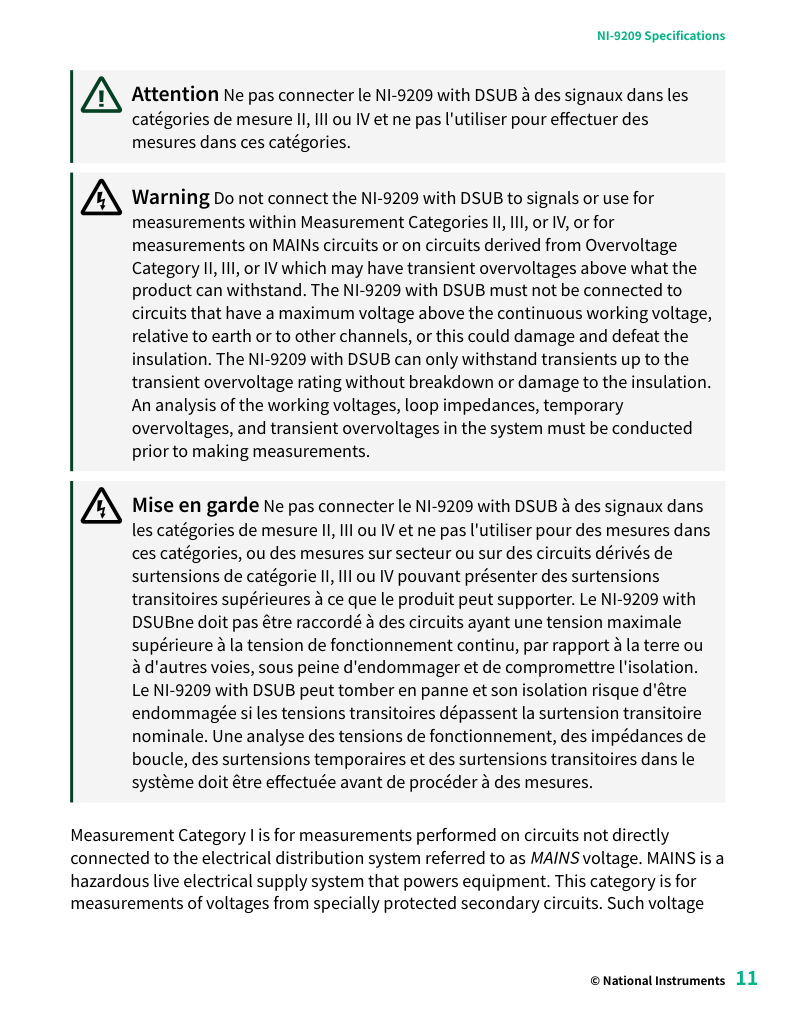

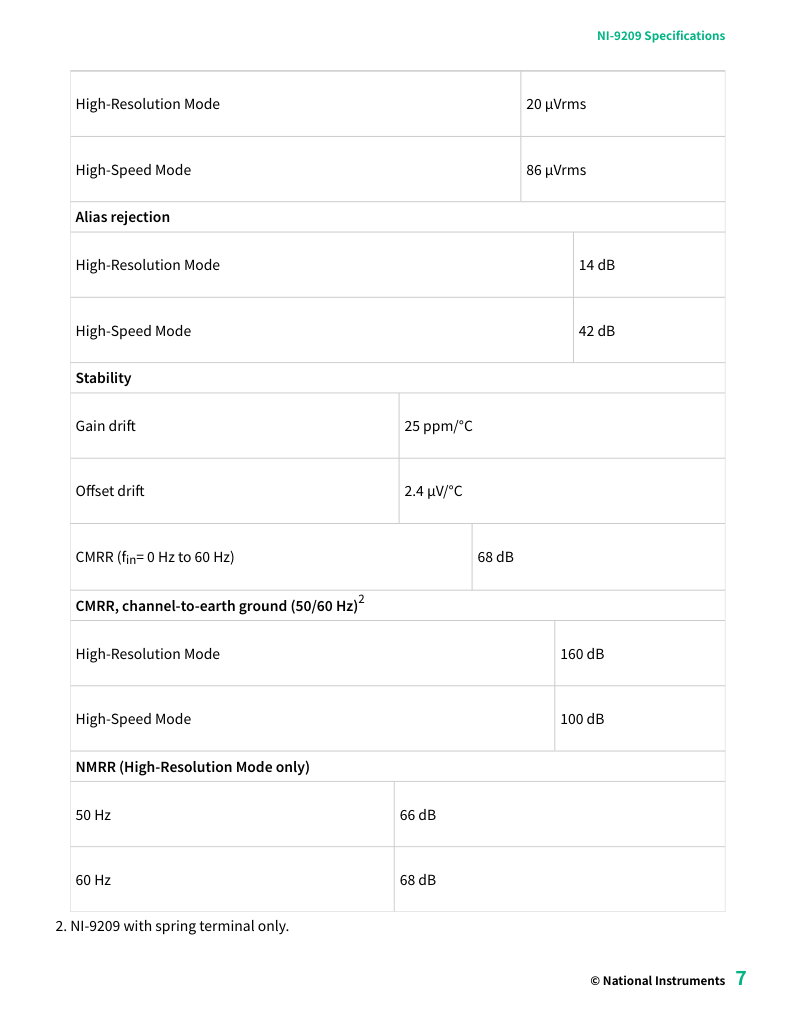

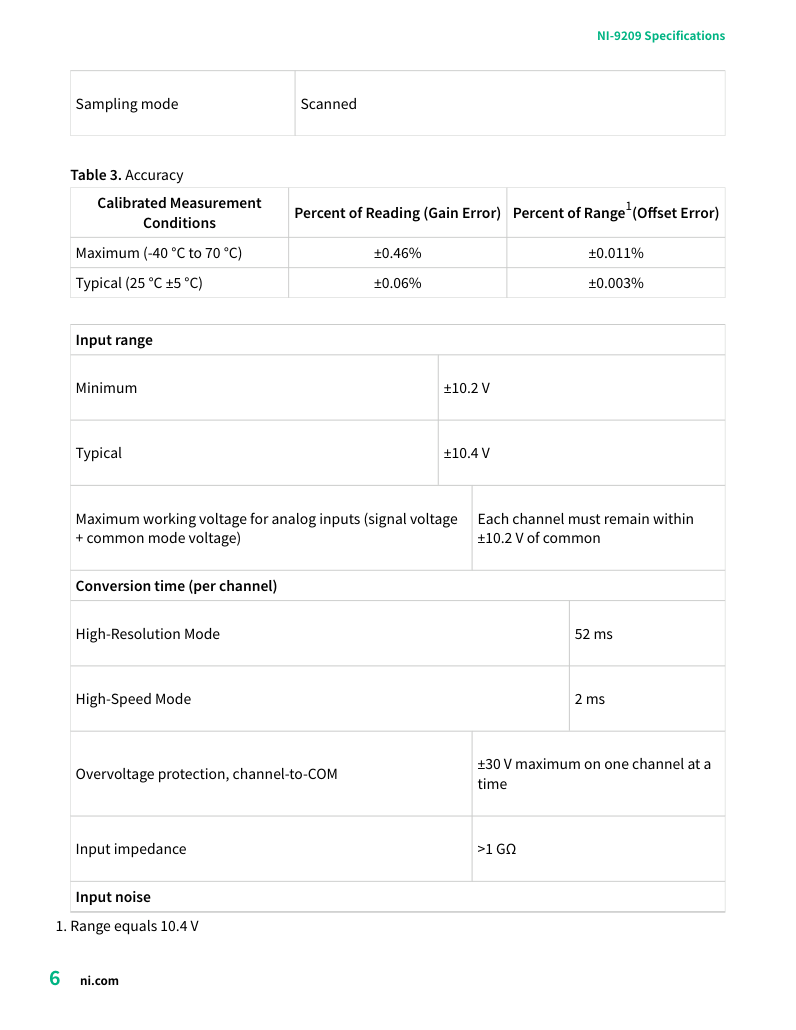

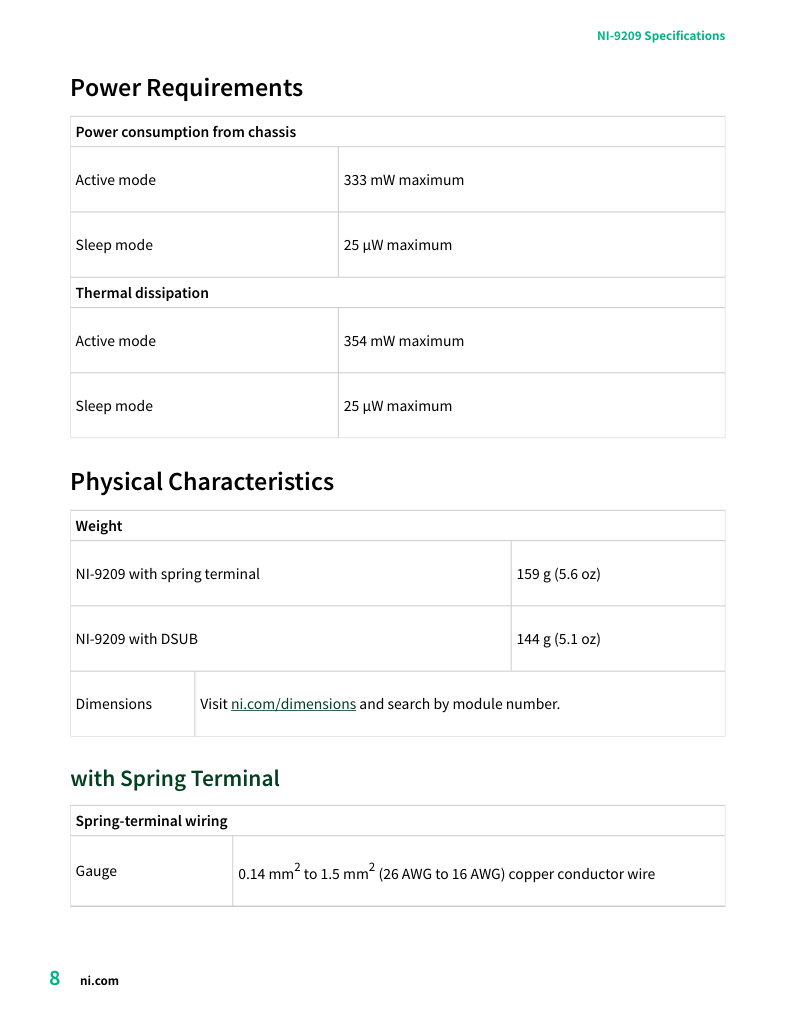

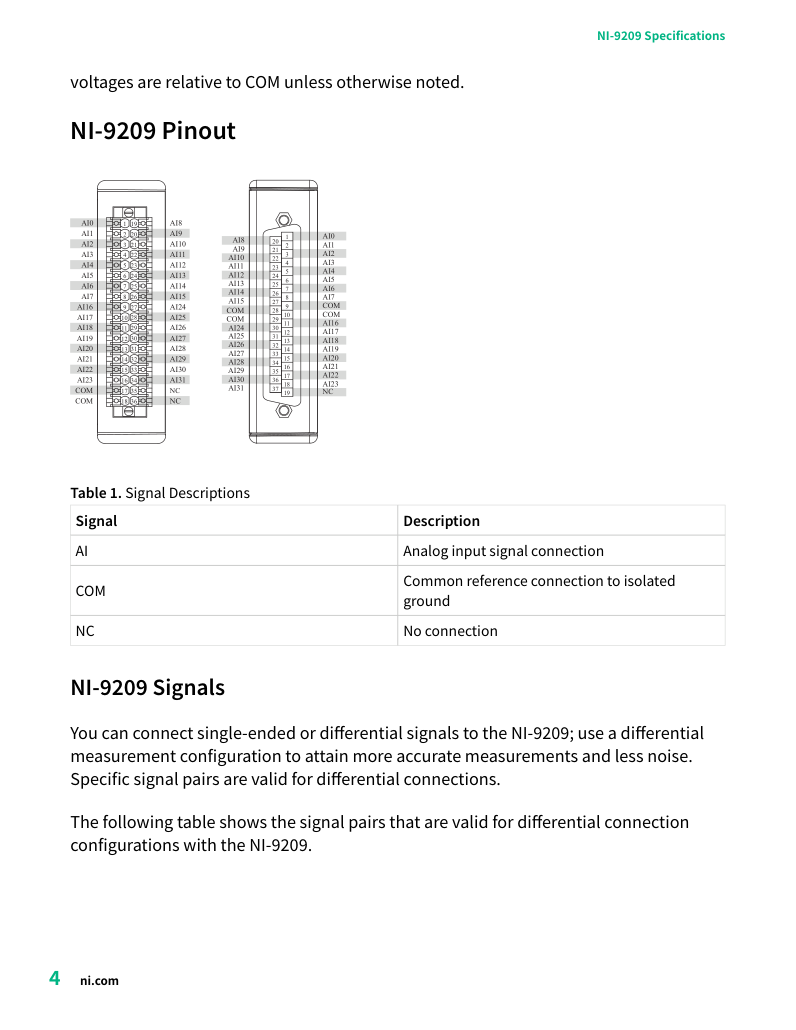

사양서

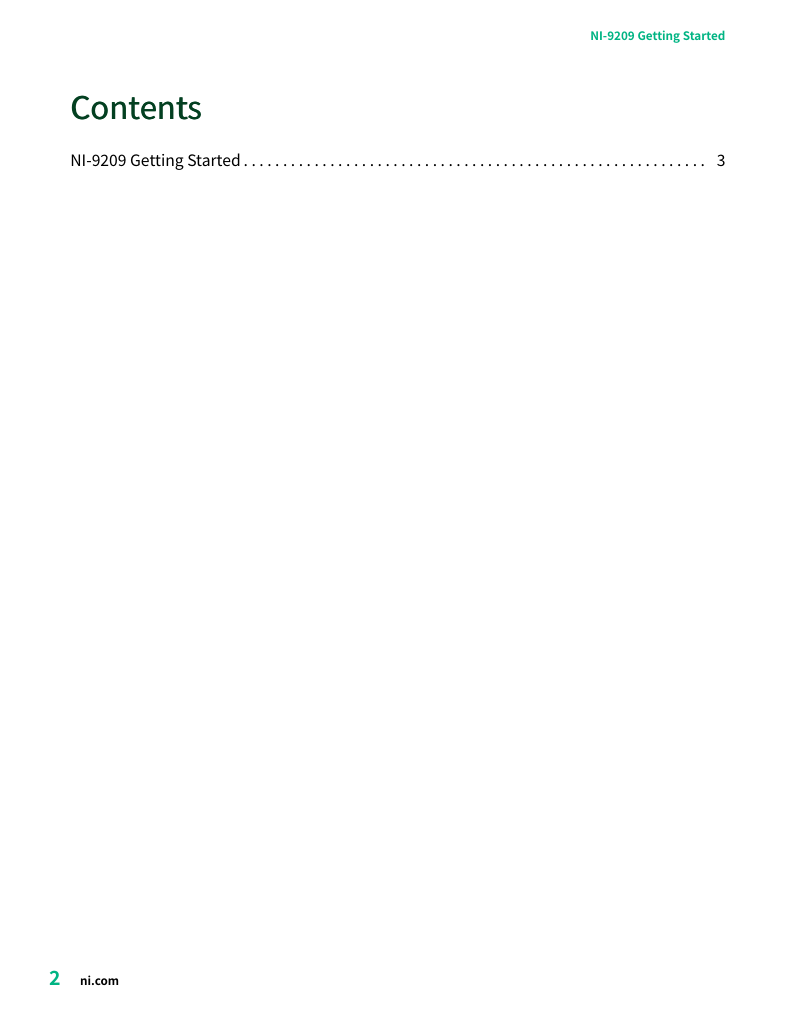

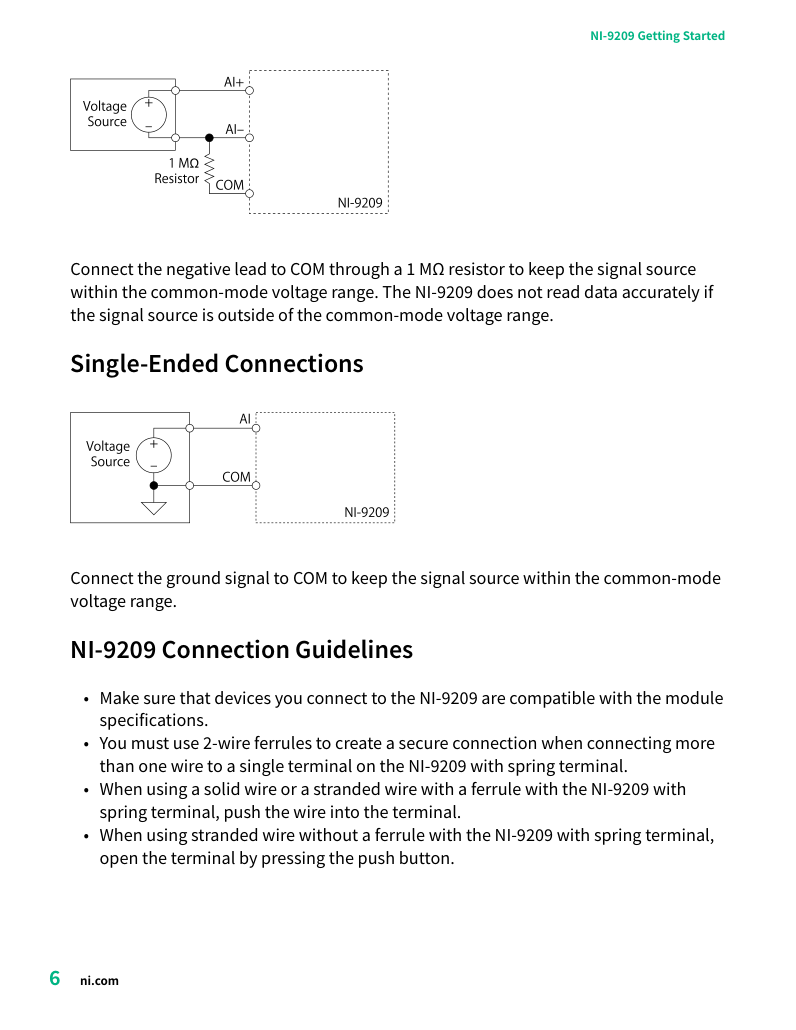

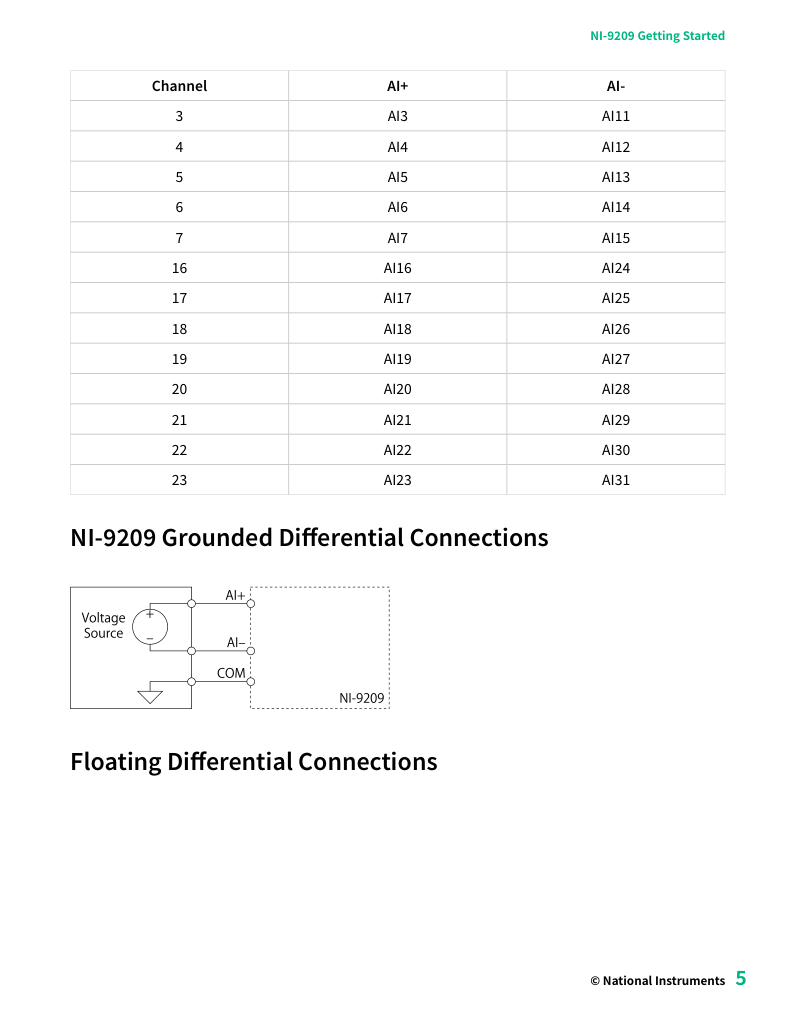

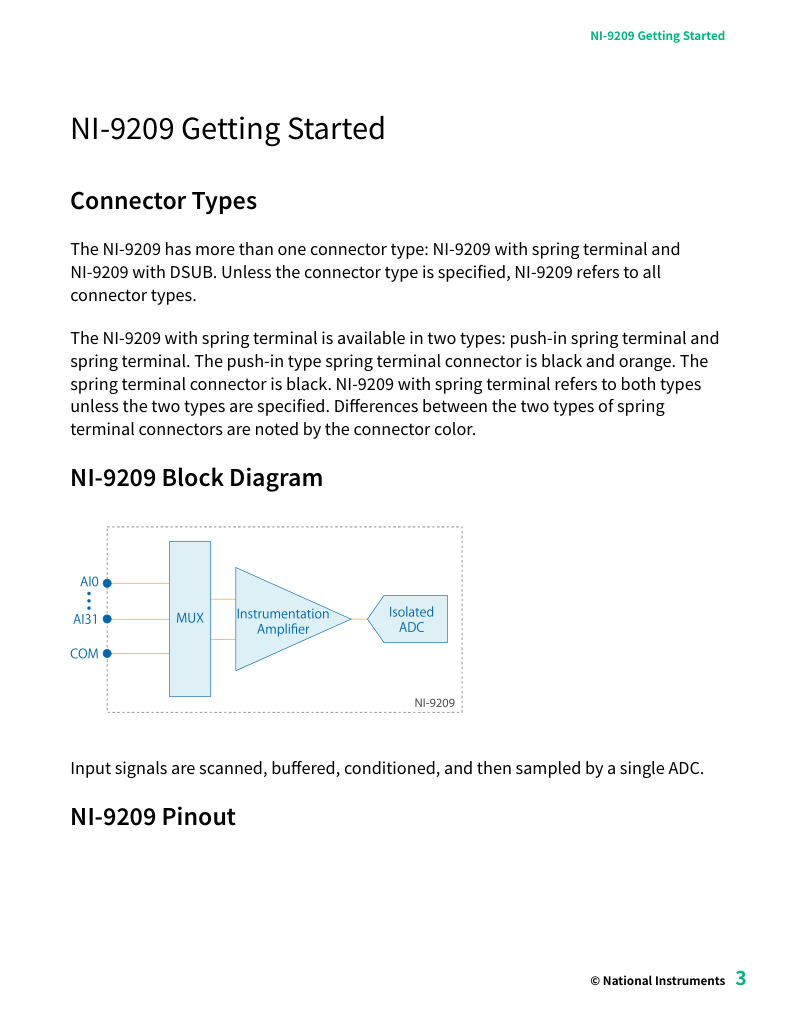

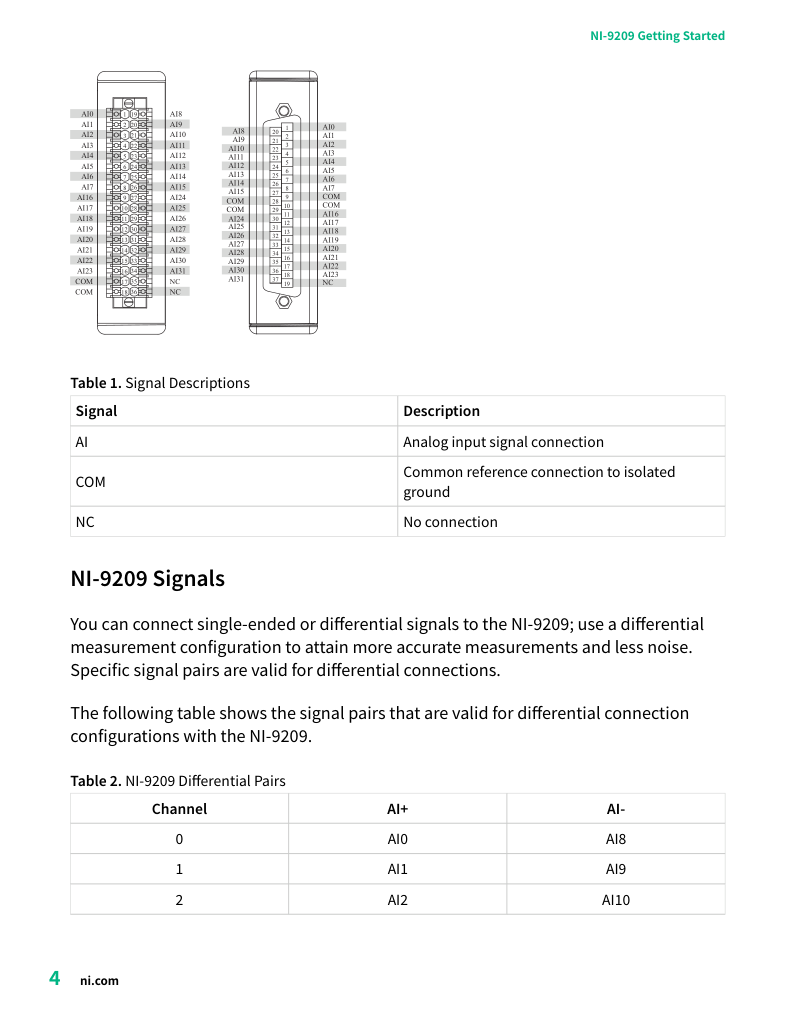

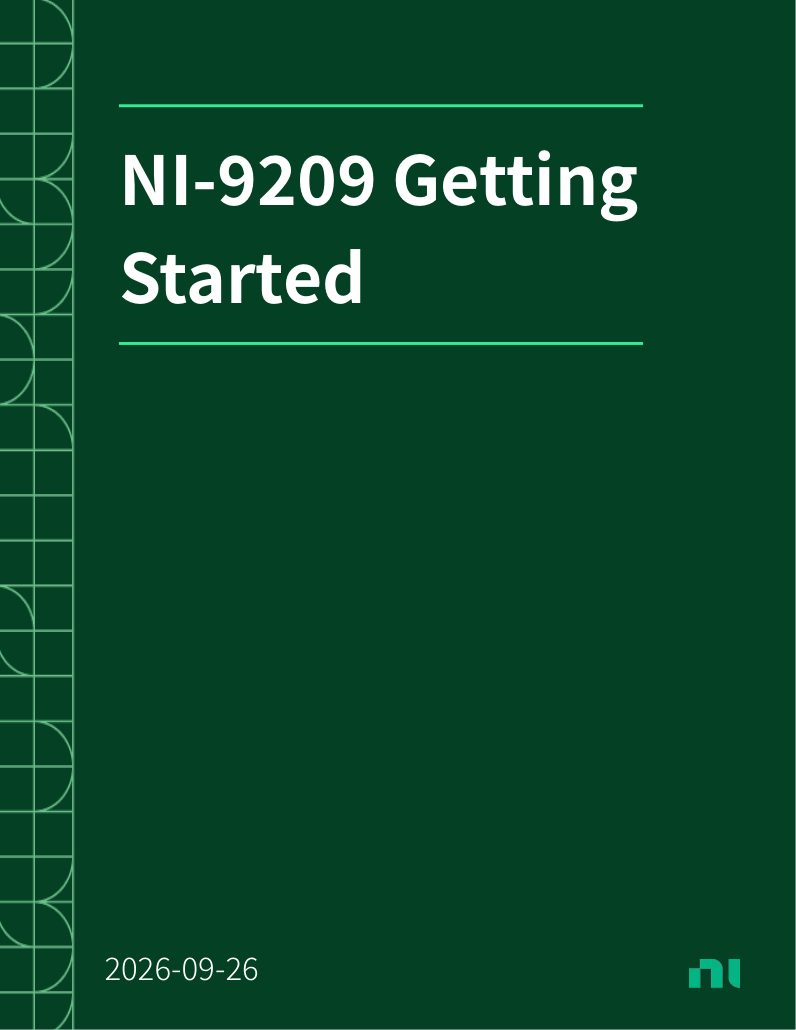

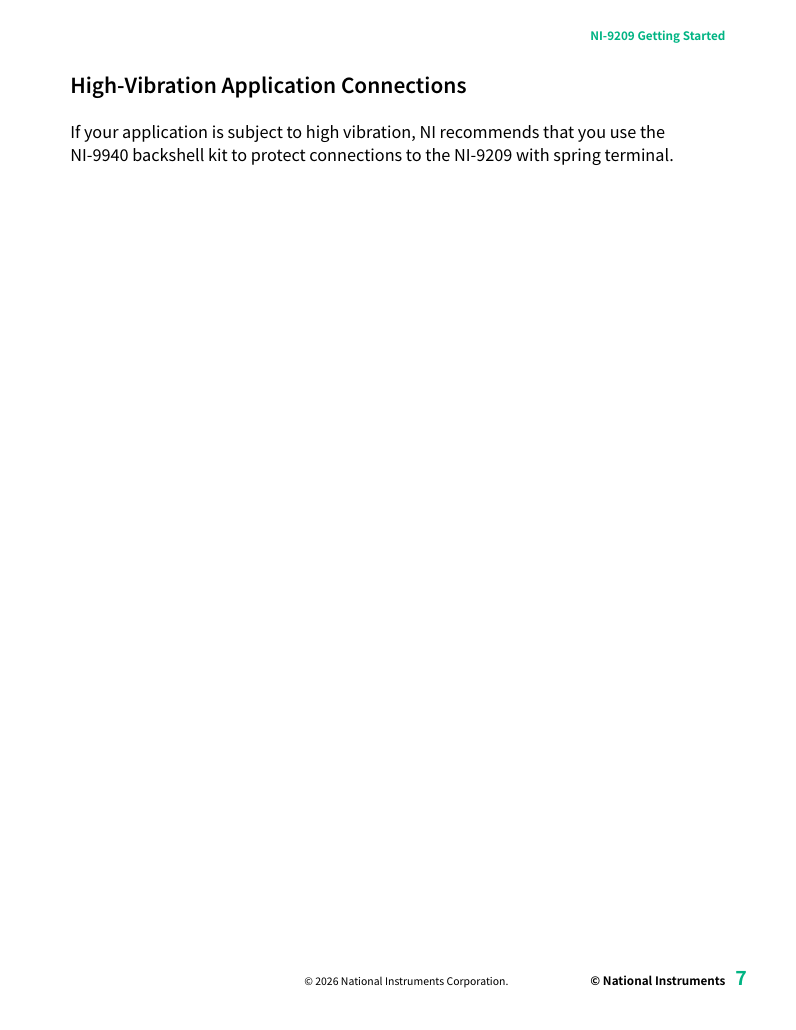

시작 안내서
