내쇼날인스트루먼트 NI-9422 8채널 절연 디지털 입력 모듈
가격문의(상세정보 참조)
NI-9422 / 779522-01 · 8채널 싱킹·소싱 디지털 입력 · 12/24/48 V 논리 · 최대 250 μs 입력 지연 · 채널 간 250 Vrms CAT II 절연. 16단자 나사 터미널, −40~70 °C.
상품
원산지 헝가리
제조사 NI
브랜드 NI
배송
택배 · 기본 무료
클릭 하시면 이동합니다.

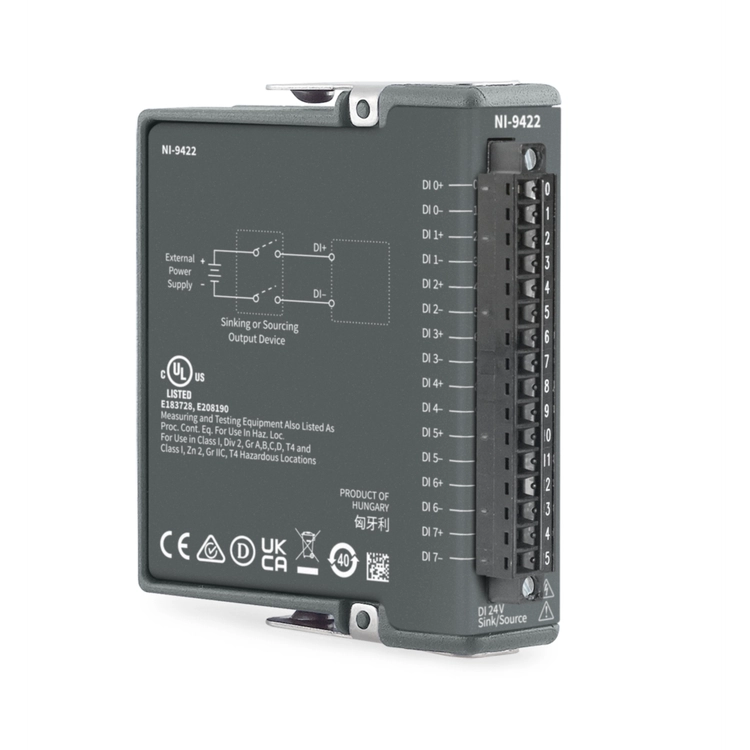

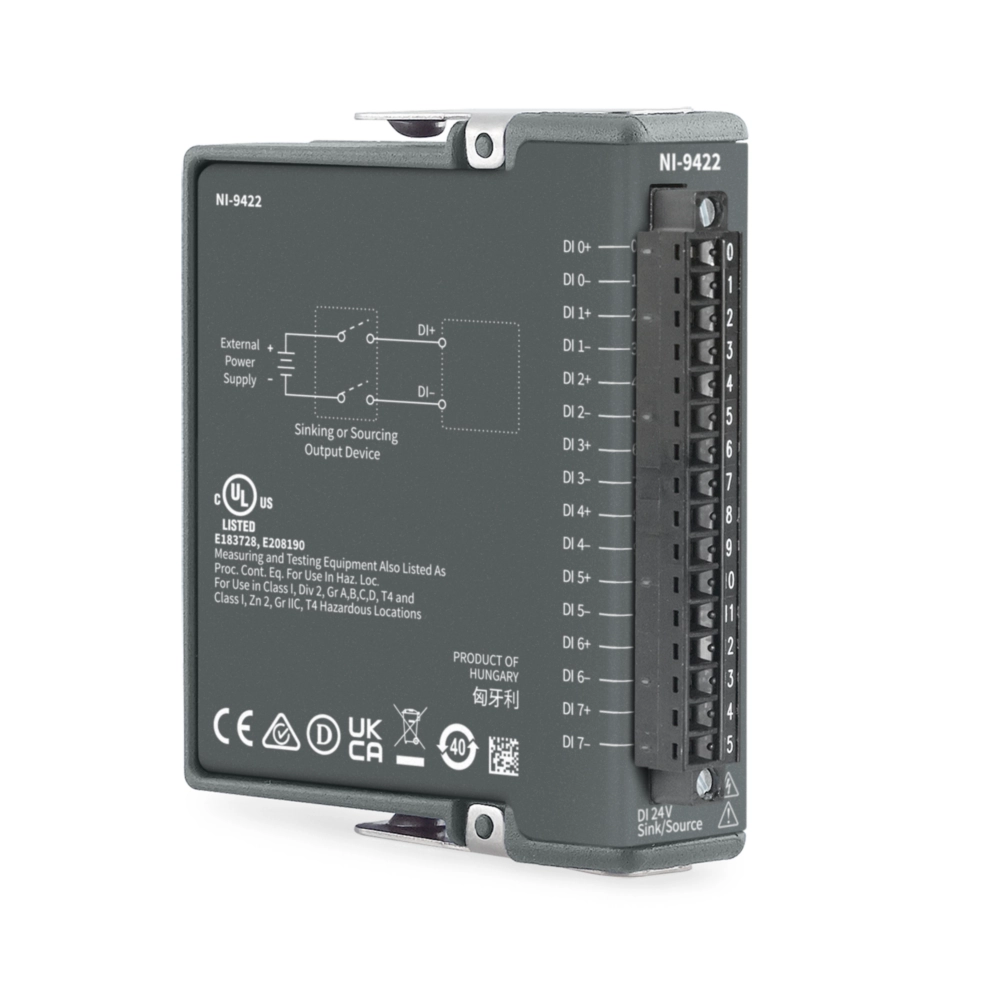

NI-9422 · 8채널 절연 디지털 입력
12 V, 24 V, 48 V 논리 신호를 다루는 C Series 디지털 입력 모듈입니다. 채널별로 분리된 입력에 NPN 싱킹 또는 PNP 소싱 출력 장치를 연결할 수 있습니다.
주요 용도
산업용 센서·스위치 상태 감시와 디지털 신호 수집에 사용합니다. 호환 섀시와 소프트웨어 지원은 시스템 구성에 맞춰 확인해야 하며, 시스템 설치·설정·프로그래밍은 해당 섀시 문서를 따릅니다.
사양
| 모델 / 부품번호 | NI-9422 / 779522-01 |
|---|---|
| 채널 / 입력 방식 | 8채널 디지털 입력 · 싱킹/소싱 · 채널별 DI+ / DI− |
| 디지털 논리 레벨 | OFF: ≤5 V, ≤0.17 mA · ON: 11~60 V, ≥1.2 mA |
| 입력 지연 | OFF→ON: 최대 250 μs (전형값 4 μs) · ON→OFF: 최대 250 μs (전형값 130 μs) |
| 절연 | 채널 간 및 채널-접지 간: 연속 250 Vrms, 측정 범주 II |
| 커넥터 | 16단자 탈착식 나사 터미널 |
| 배선 | 16~28 AWG 구리선 · 피복 제거 7 mm · 조임 토크 0.22~0.25 N·m |
| 사용 환경 | 작동 −40~70 °C · IP40 · 비응축 10~90% RH · 고도 최대 2,000 m |
| 질량 | 131 g |
사양은 별도 표시가 없으면 −40~70 °C 범위의 전형값이며 전압은 각 채널 DI− 기준입니다. 250 Vrms 절연·보호 정격은 11~60 V 입력 ON 범위와 구분해야 합니다.
연결 및 사용 조건

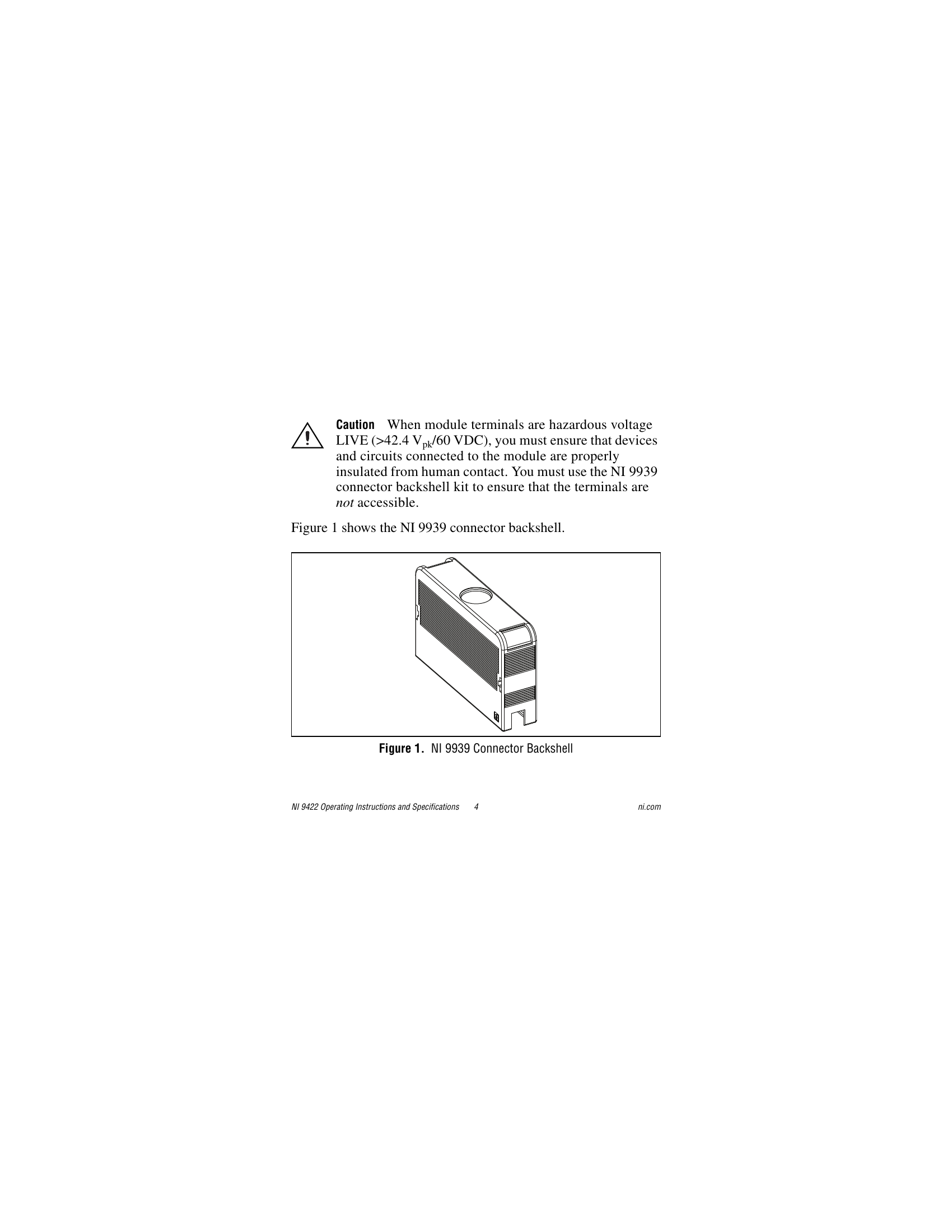

접지 기준 42.4 Vpk 또는 60 VDC를 넘는 위험 전압이 연결되는 경우, 적격 작업자가 배선하고 NI 9939 커넥터 백쉘로 노출 단자를 보호해야 합니다. 위험 전압 회로와 사람이 접촉할 수 있는 회로를 같은 모듈에 혼합하지 마십시오. 측정 범주 III·IV에는 사용할 수 없습니다. 진동 조건은 패널 장착 및 페룰 또는 백쉘 적용 조건을 따릅니다. 인증 적용 여부는 제품 라벨과 해당 인증 문서를 확인하십시오.

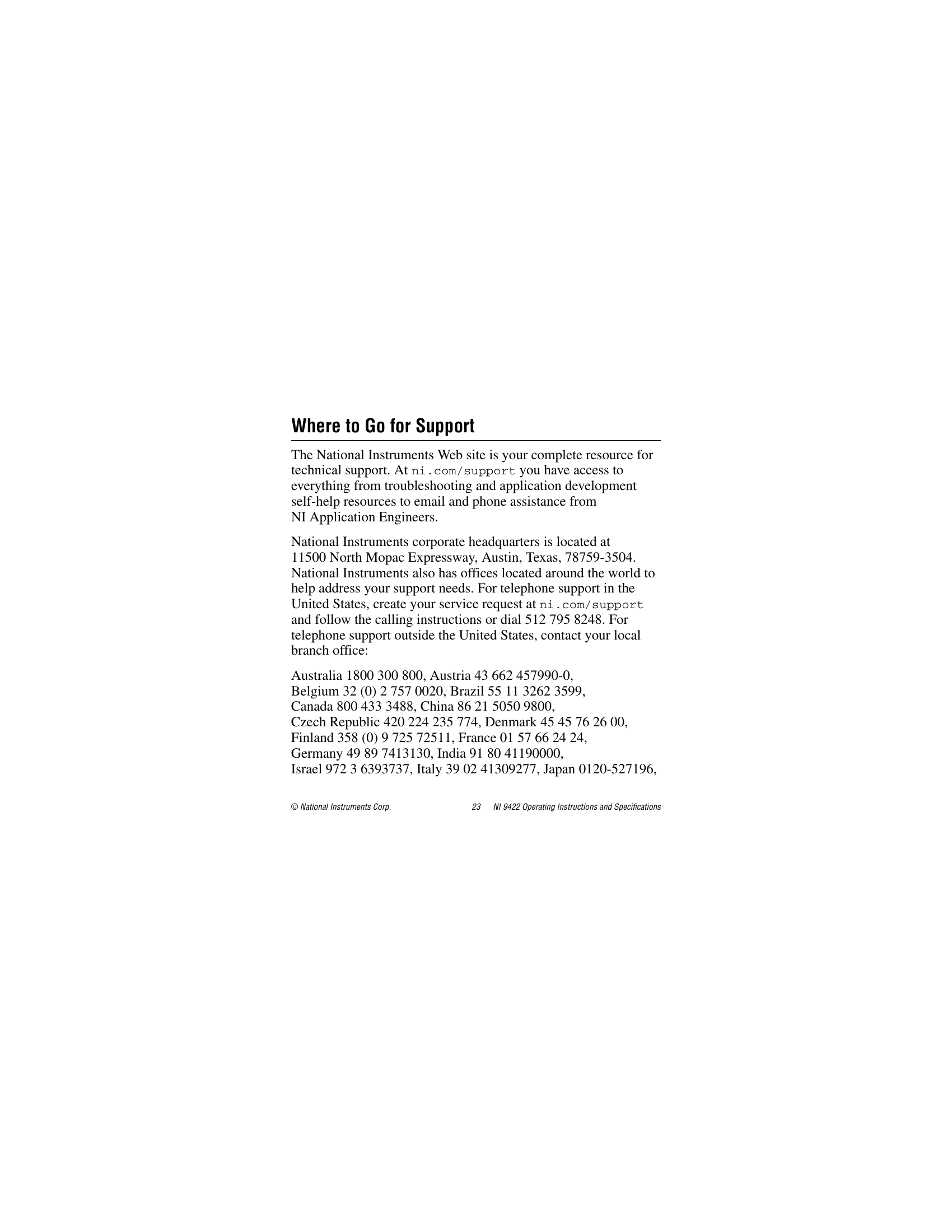

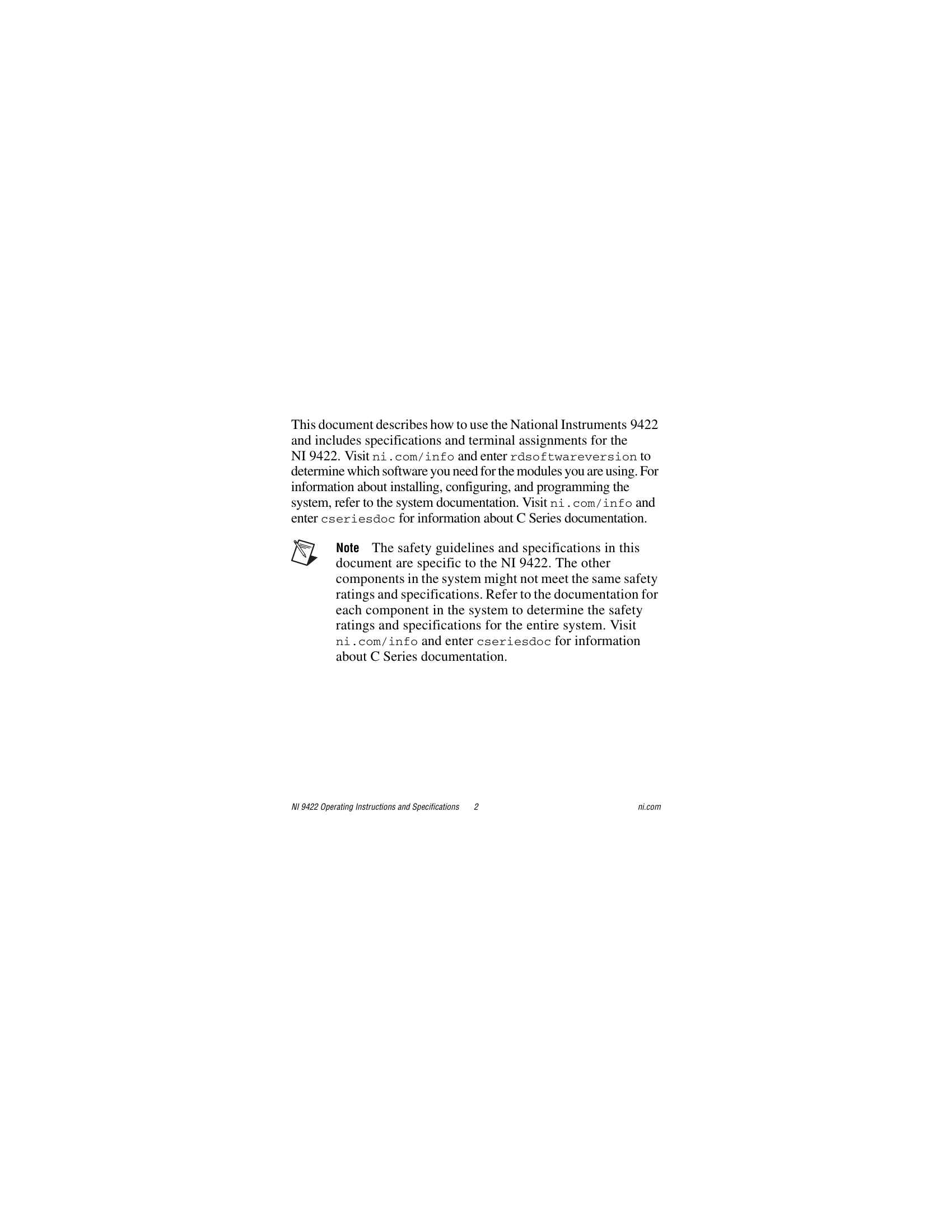

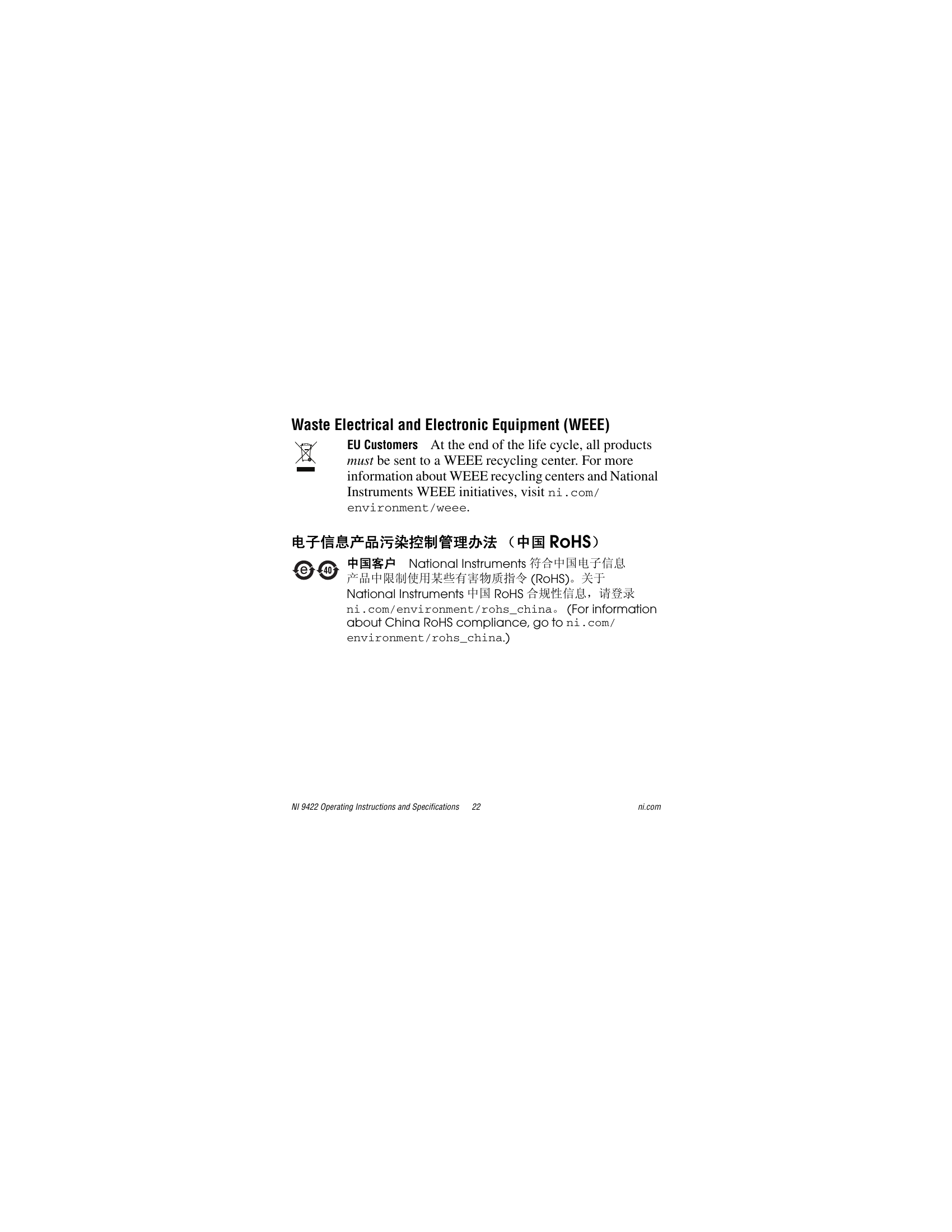

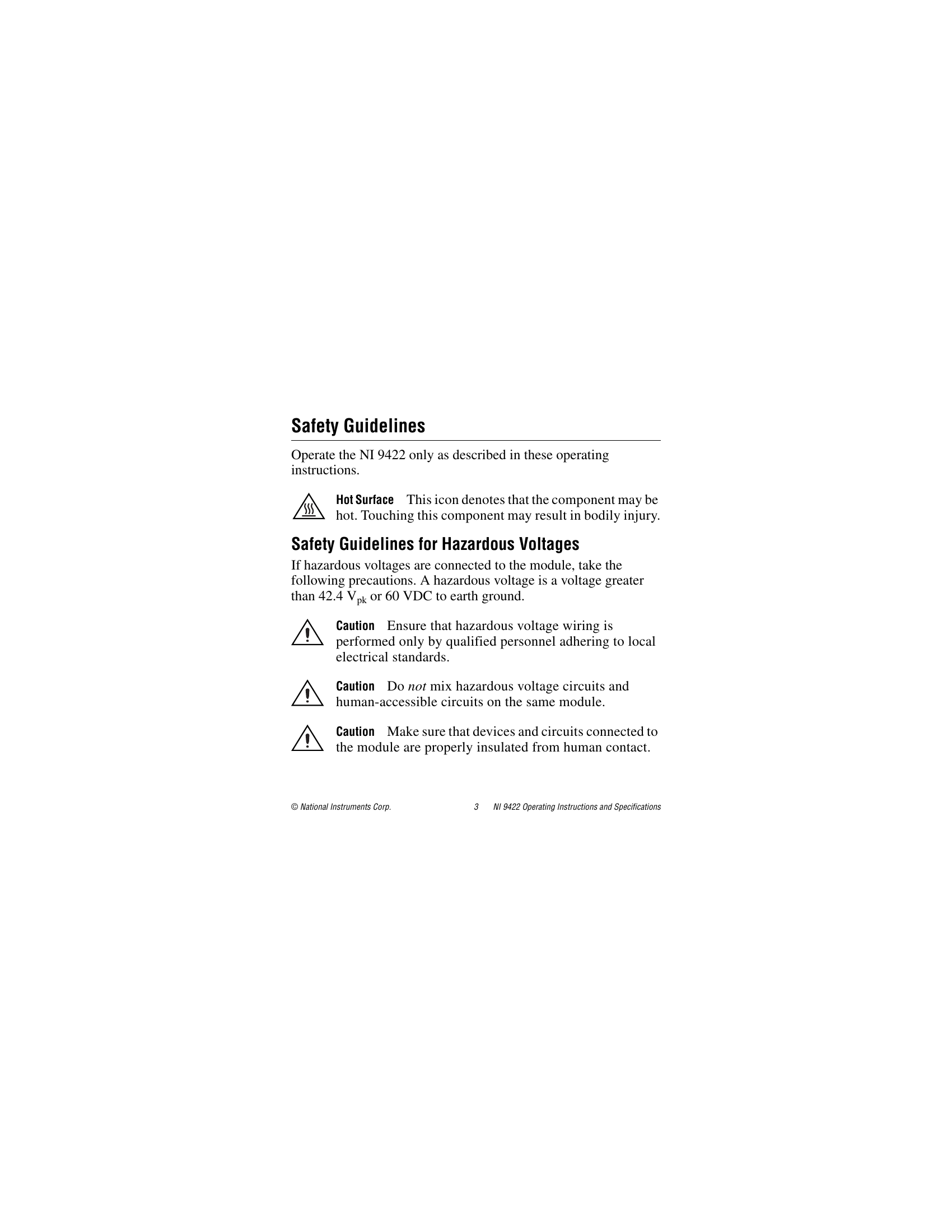

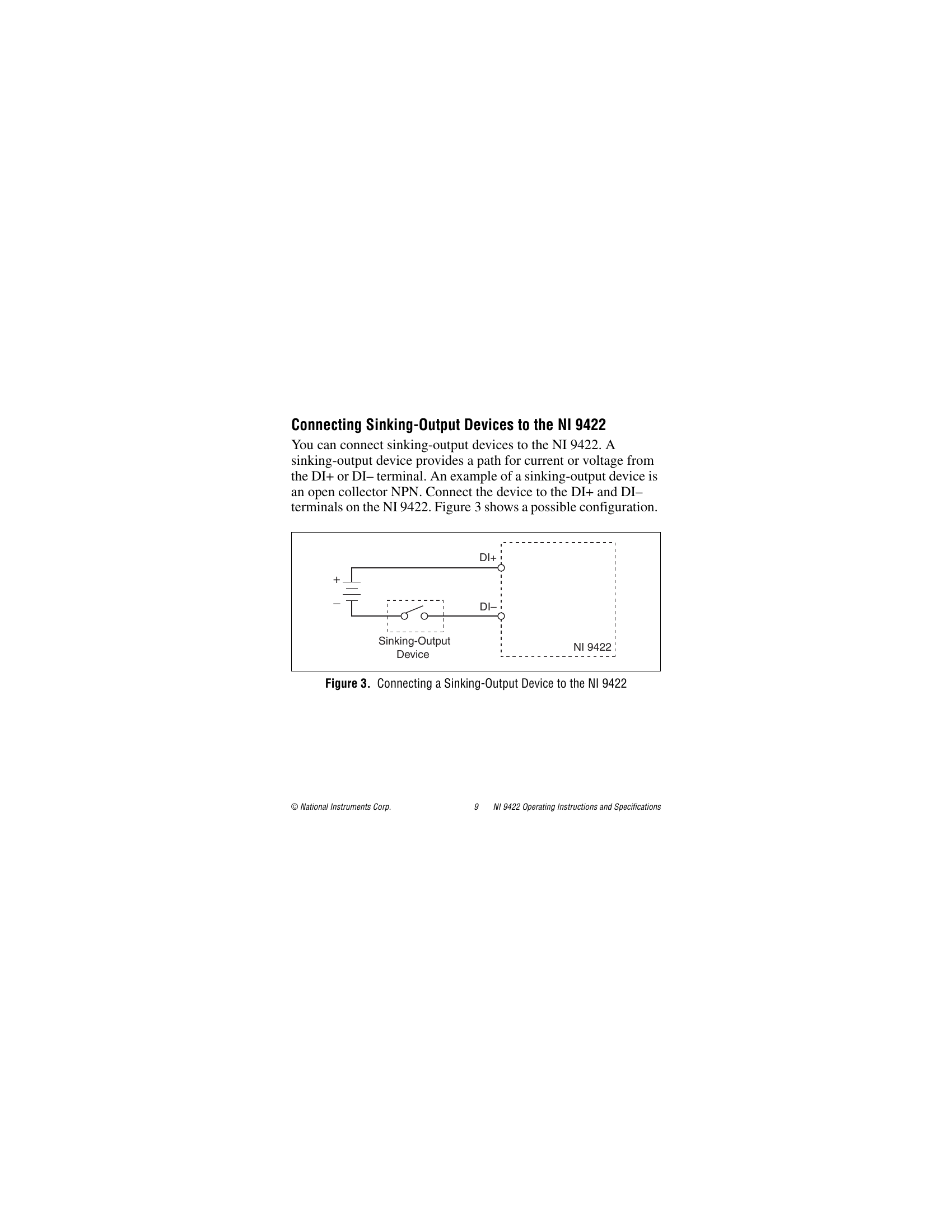

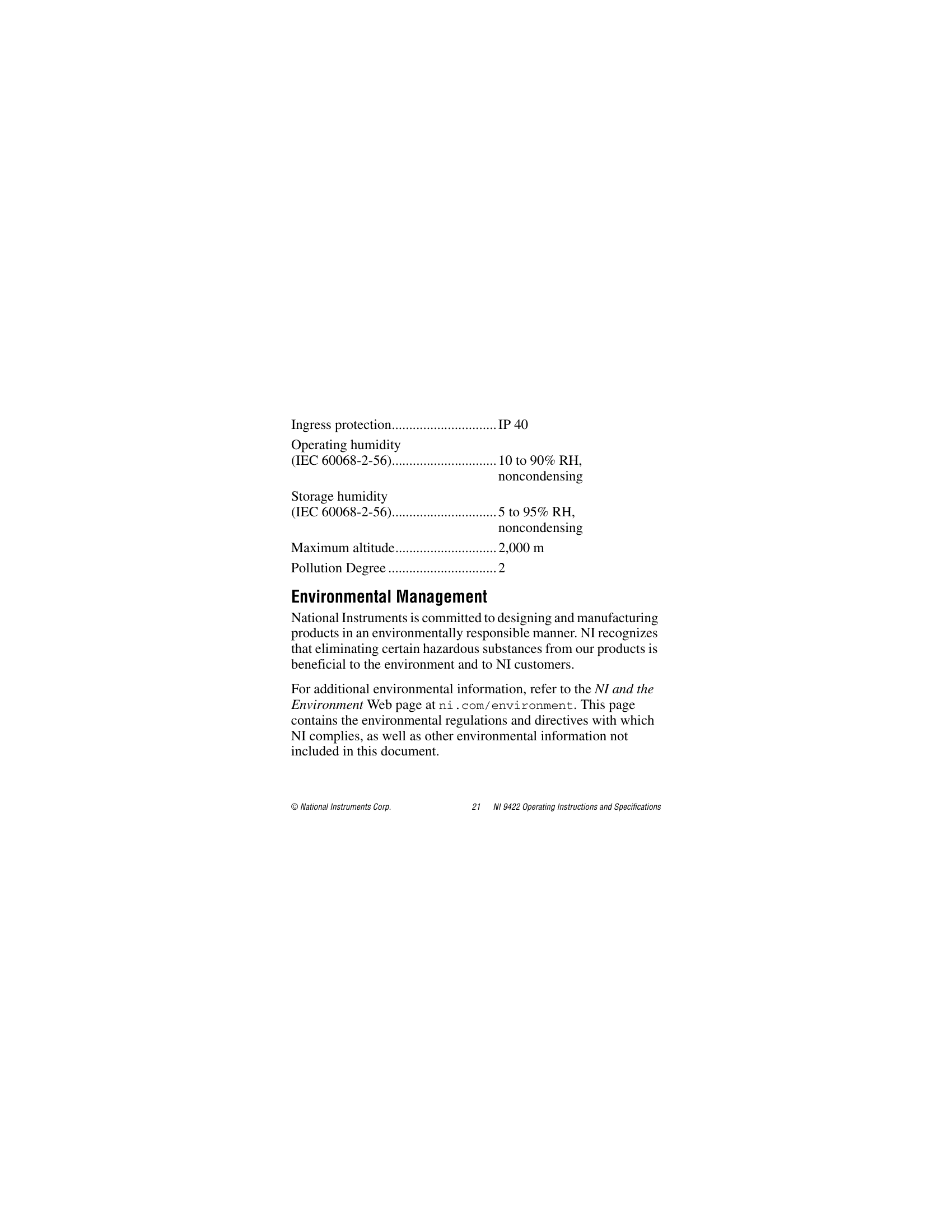

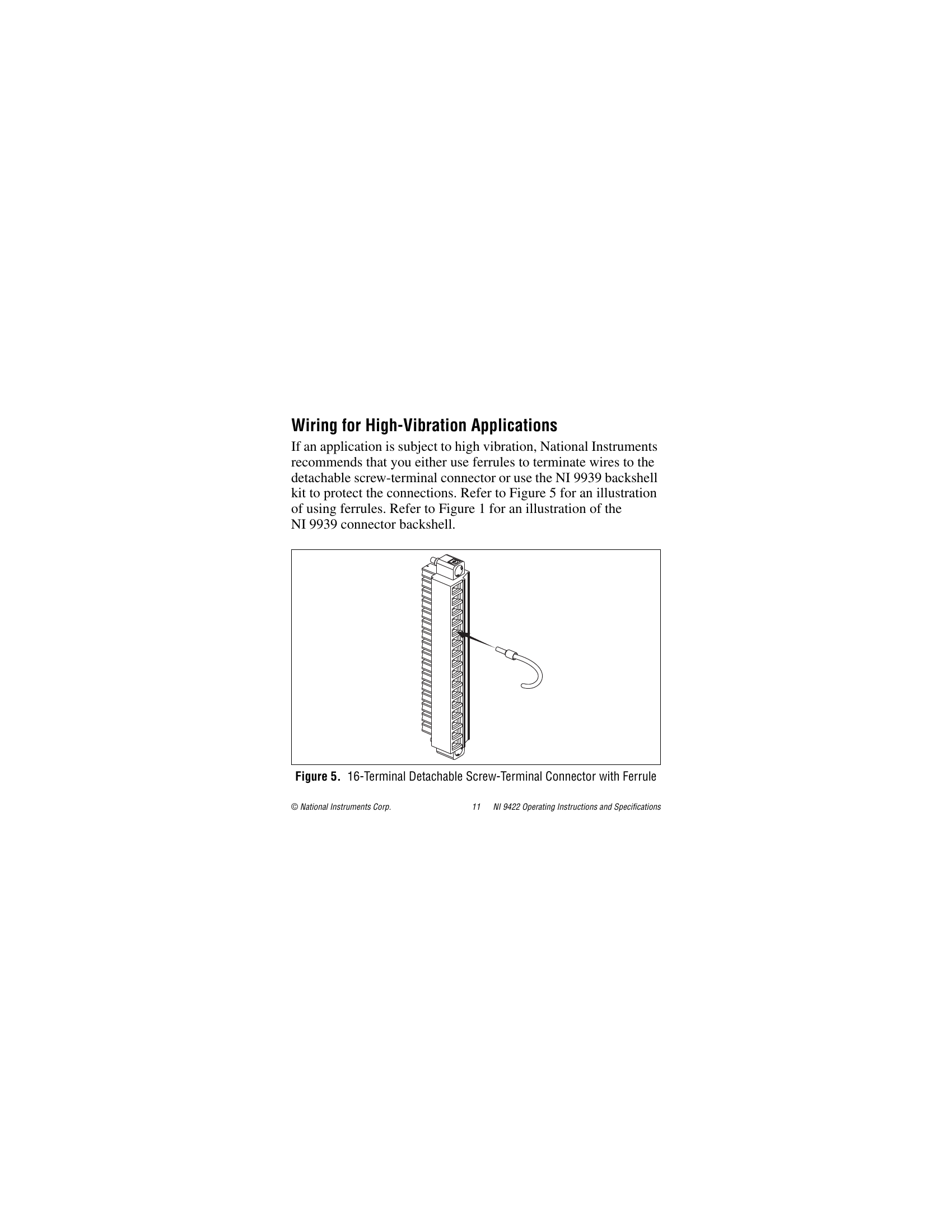

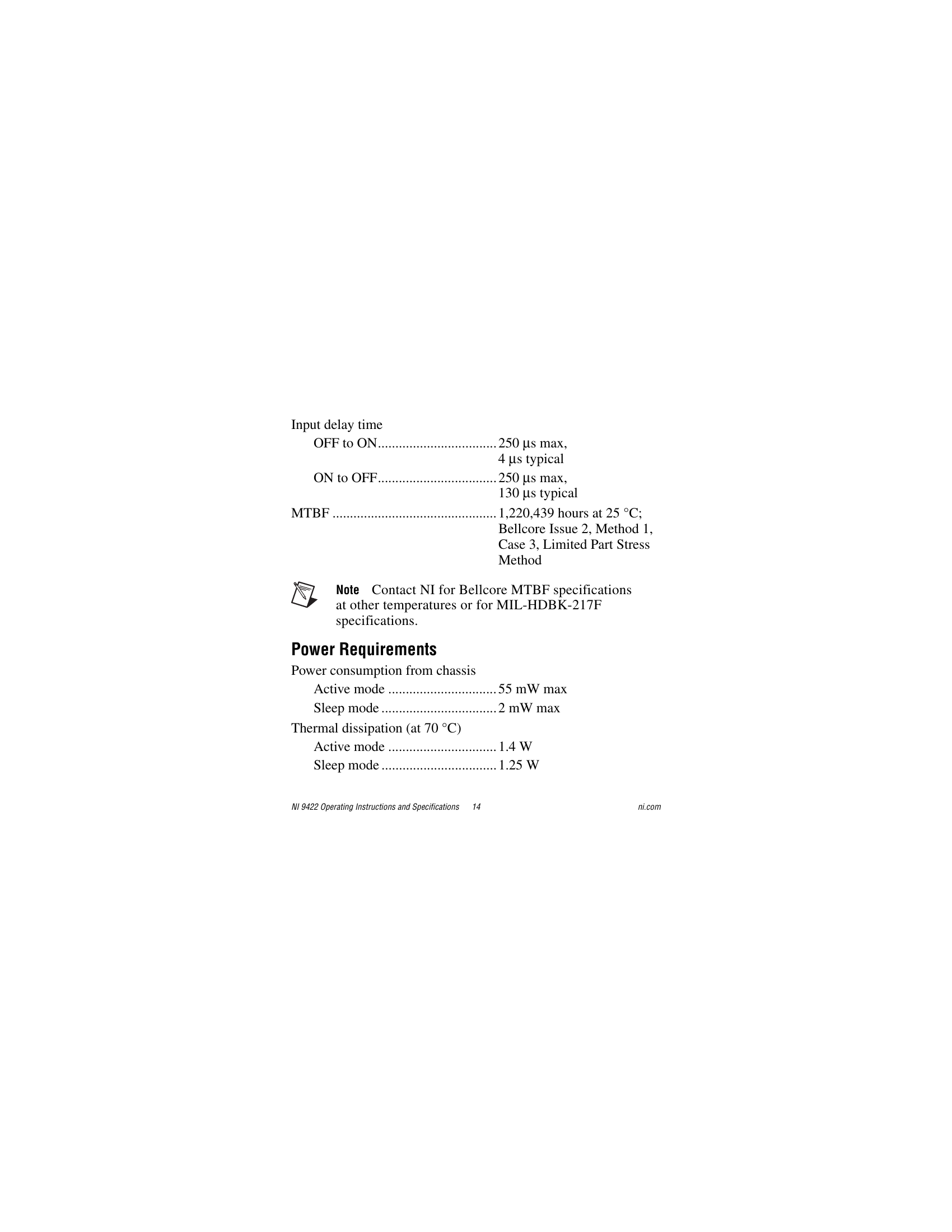

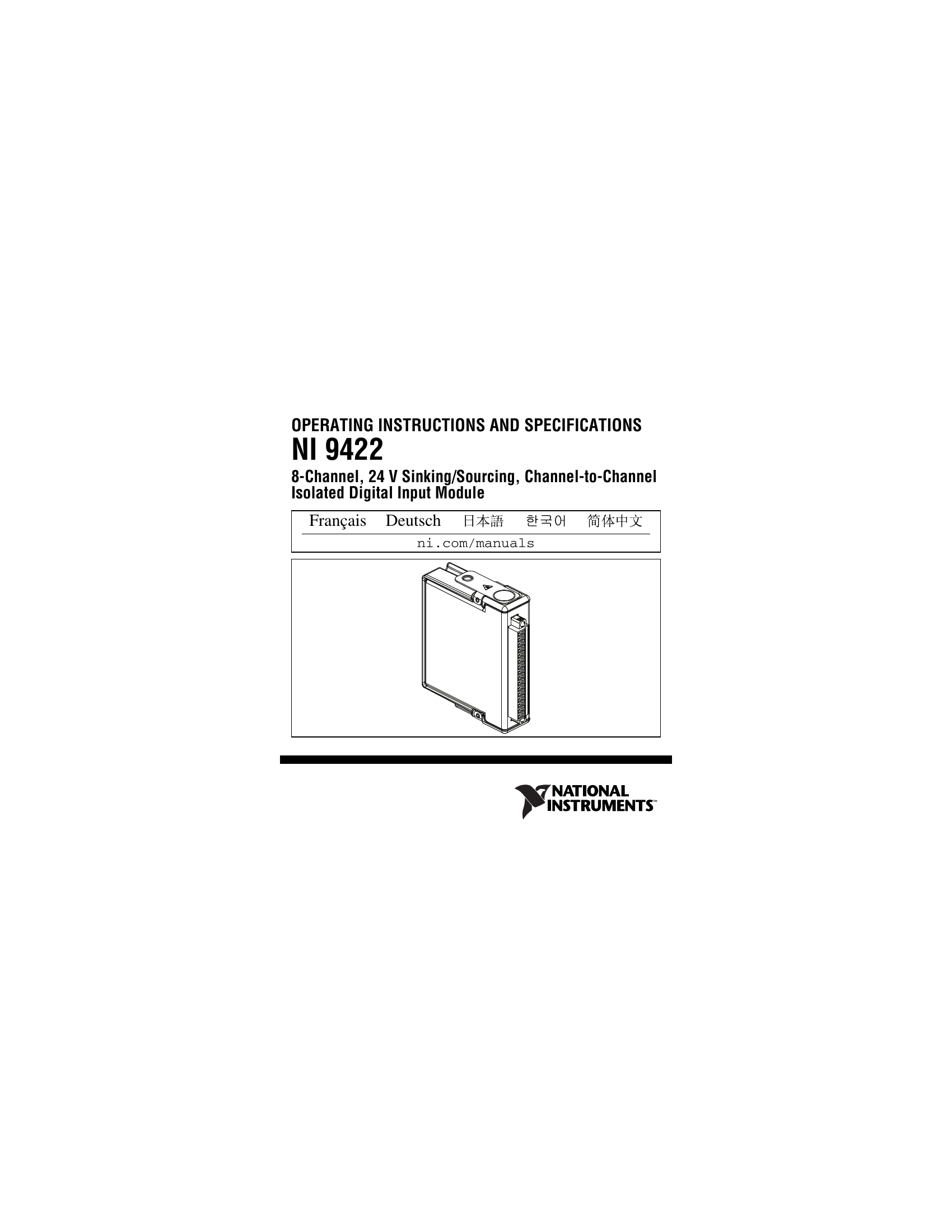

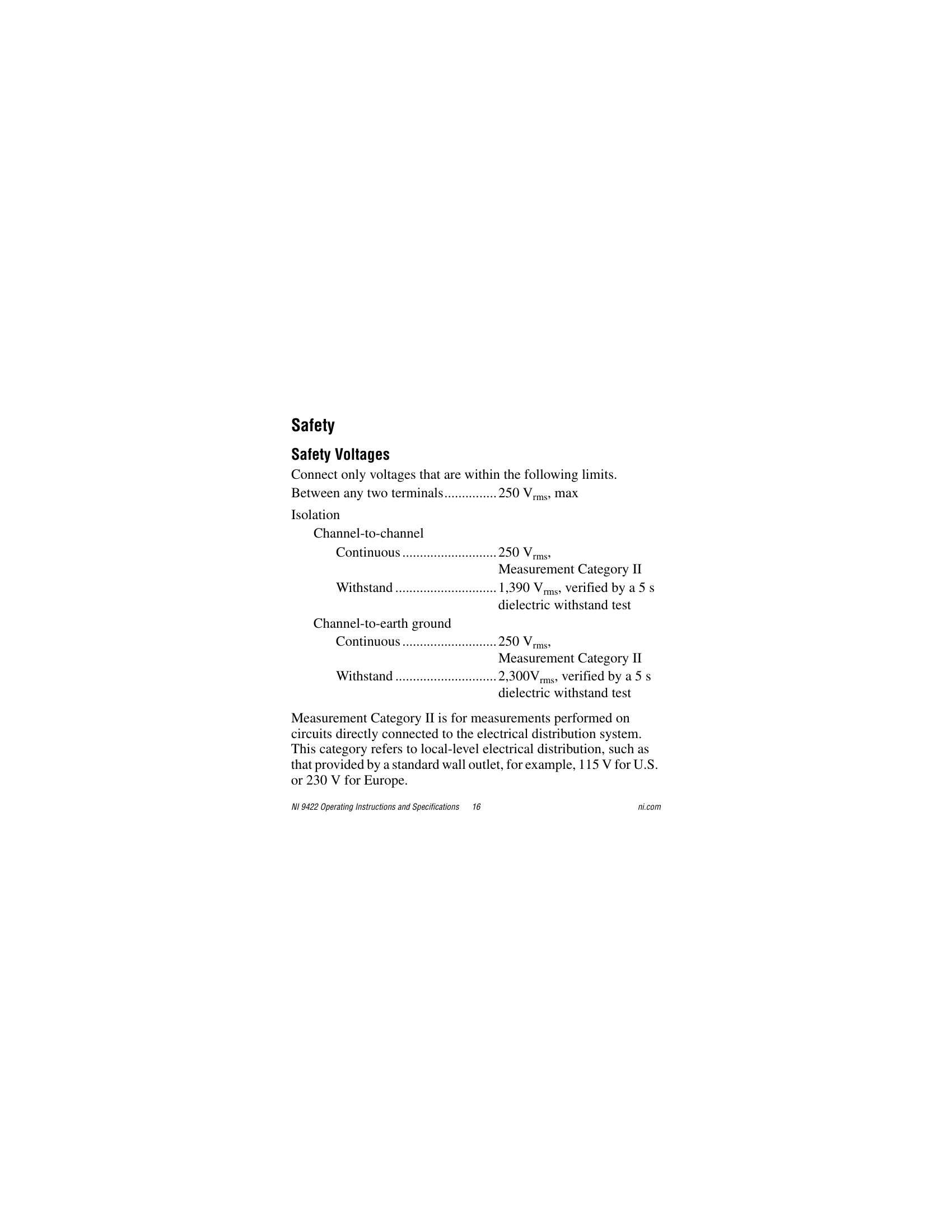

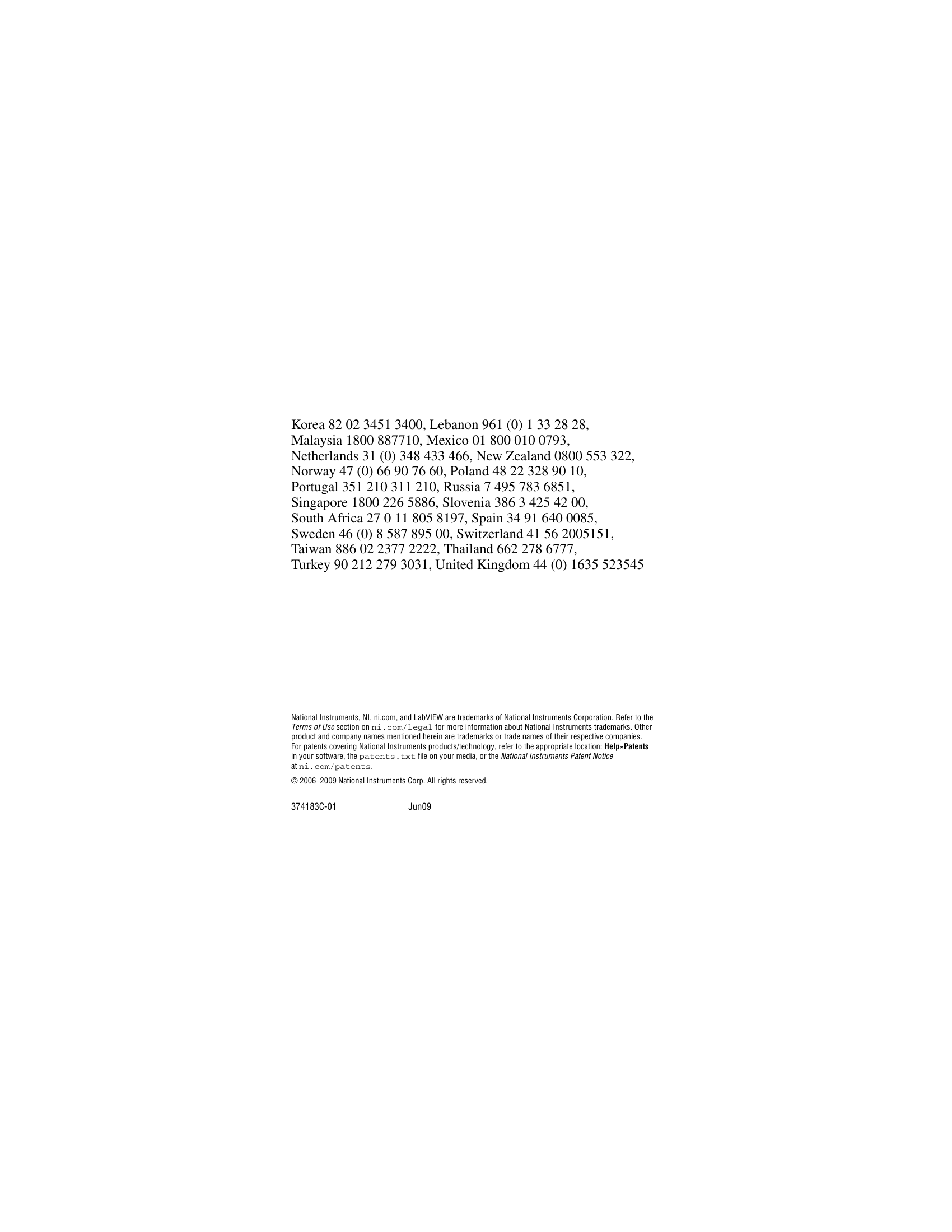

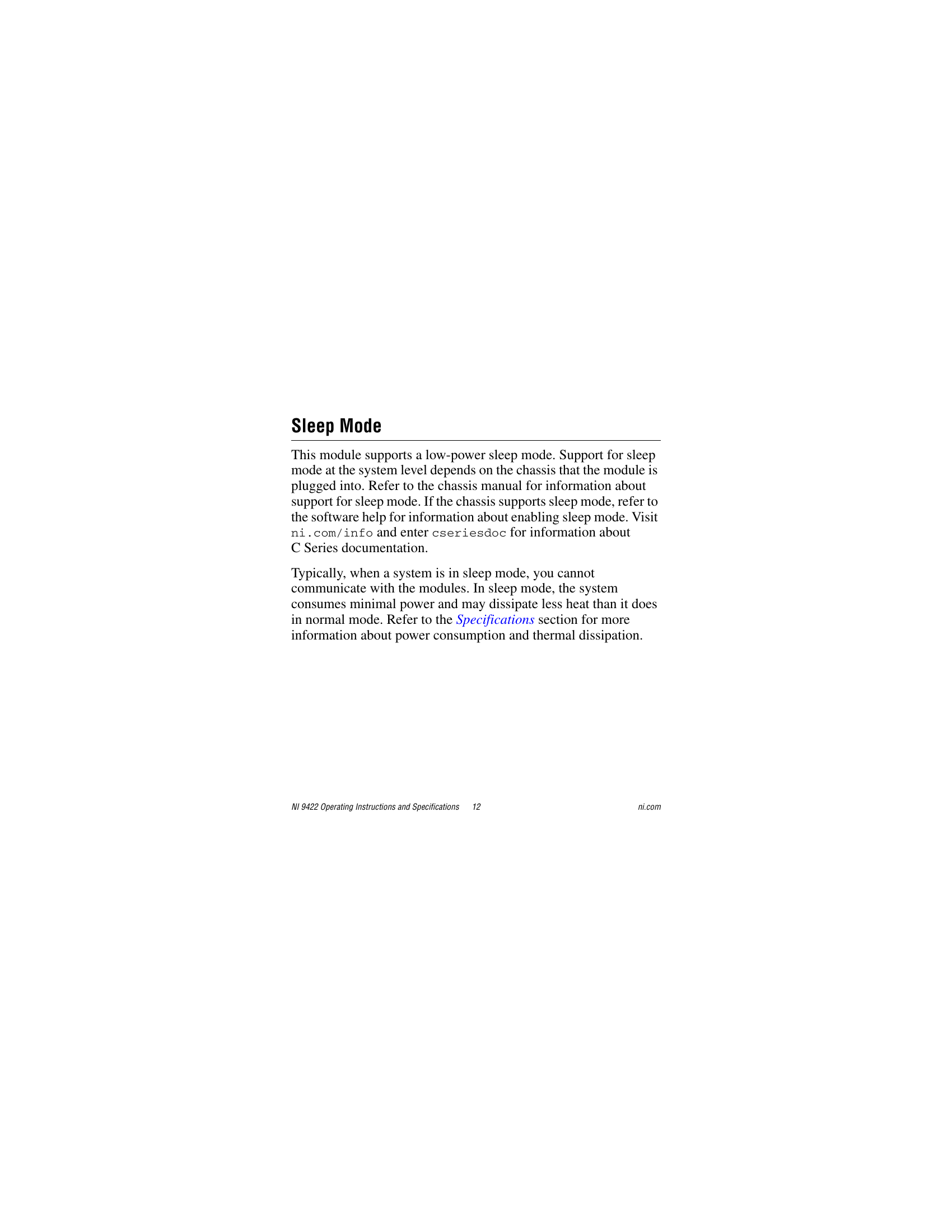

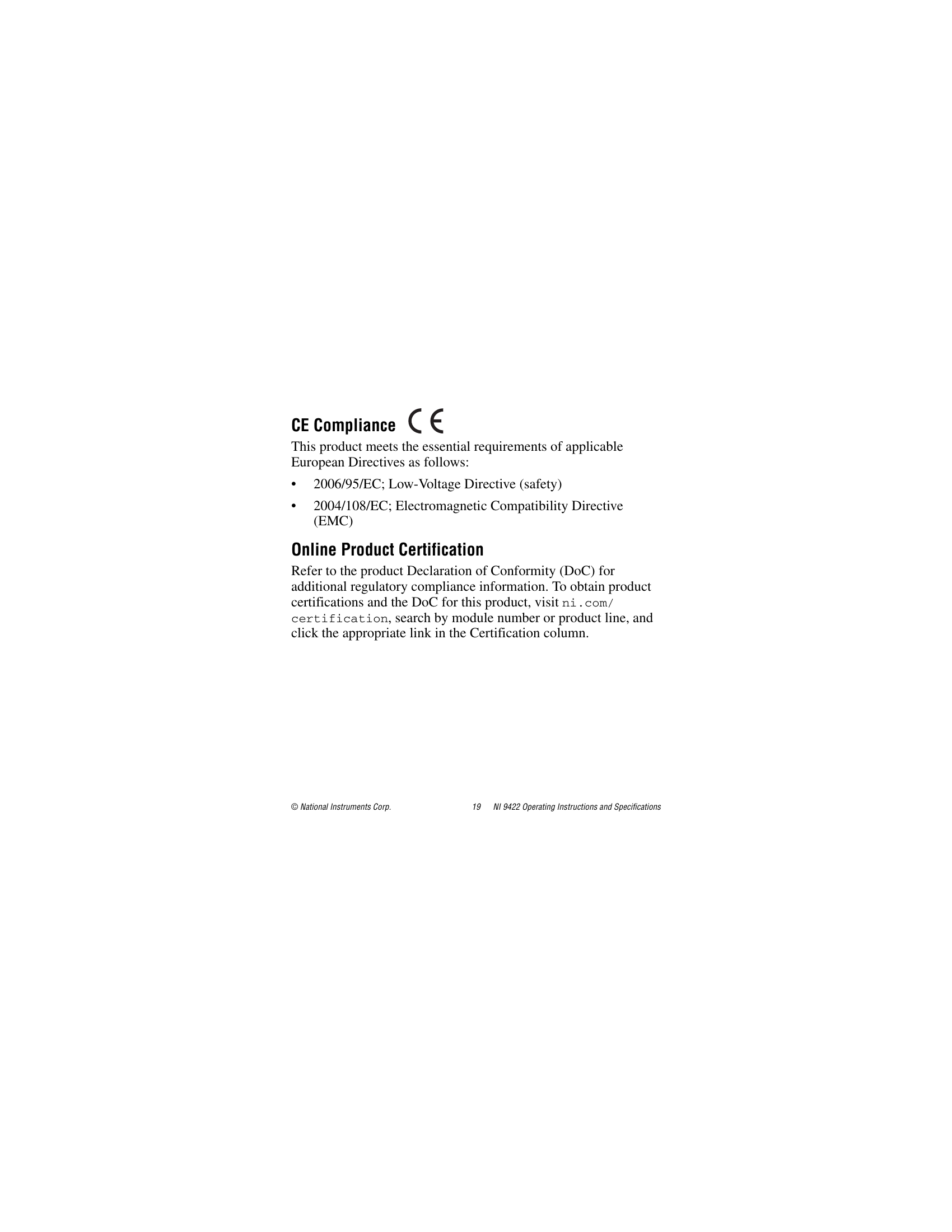

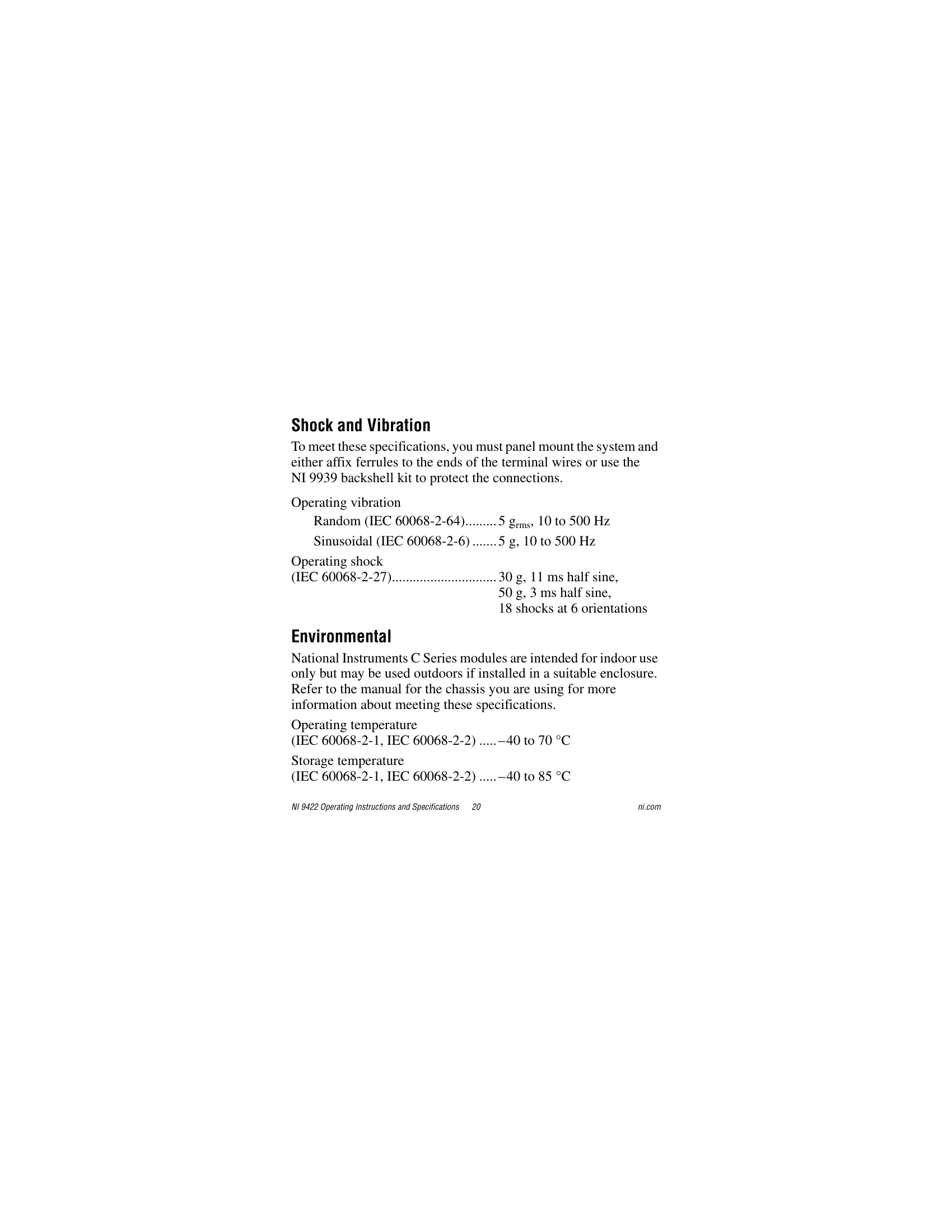

공식 사용 지침 및 사양서 전체

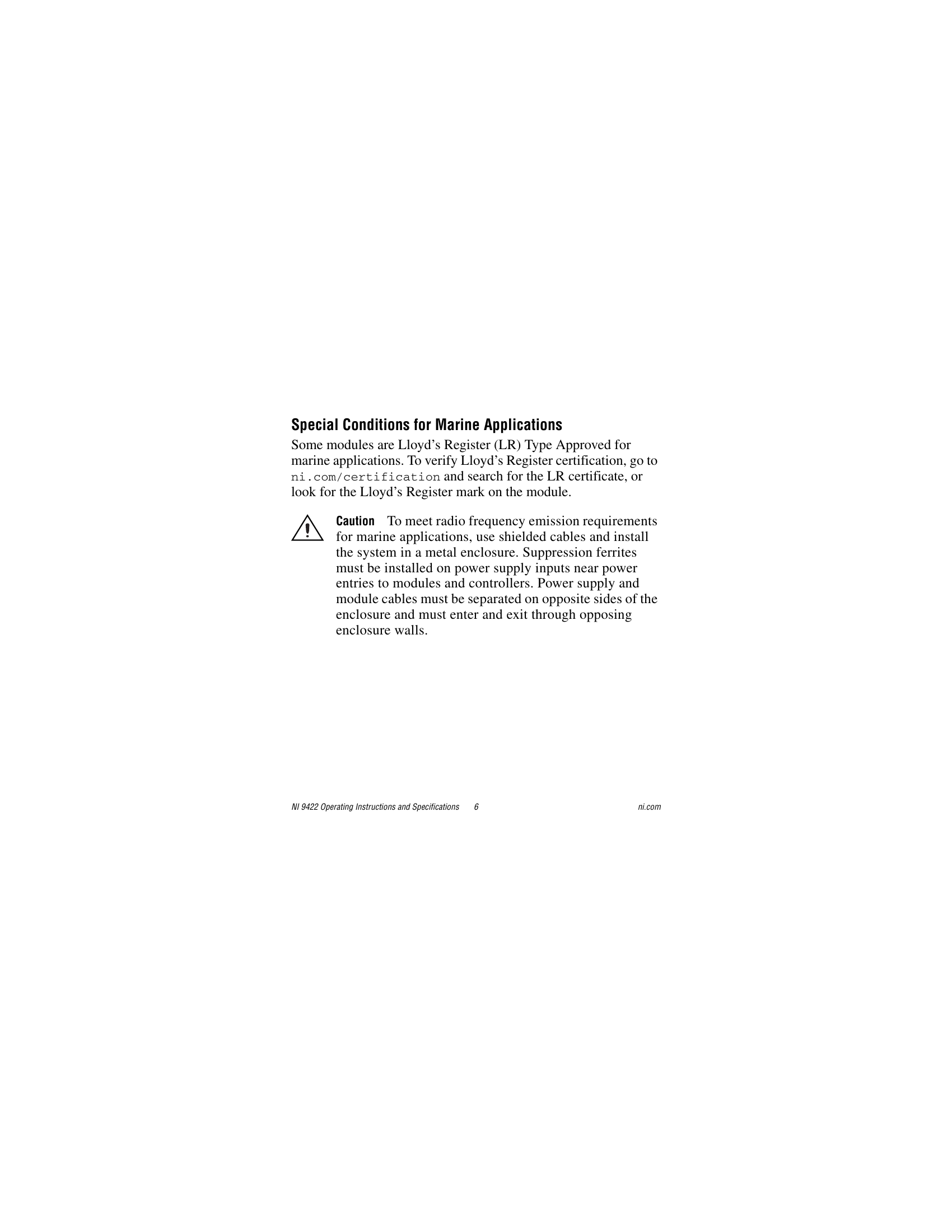

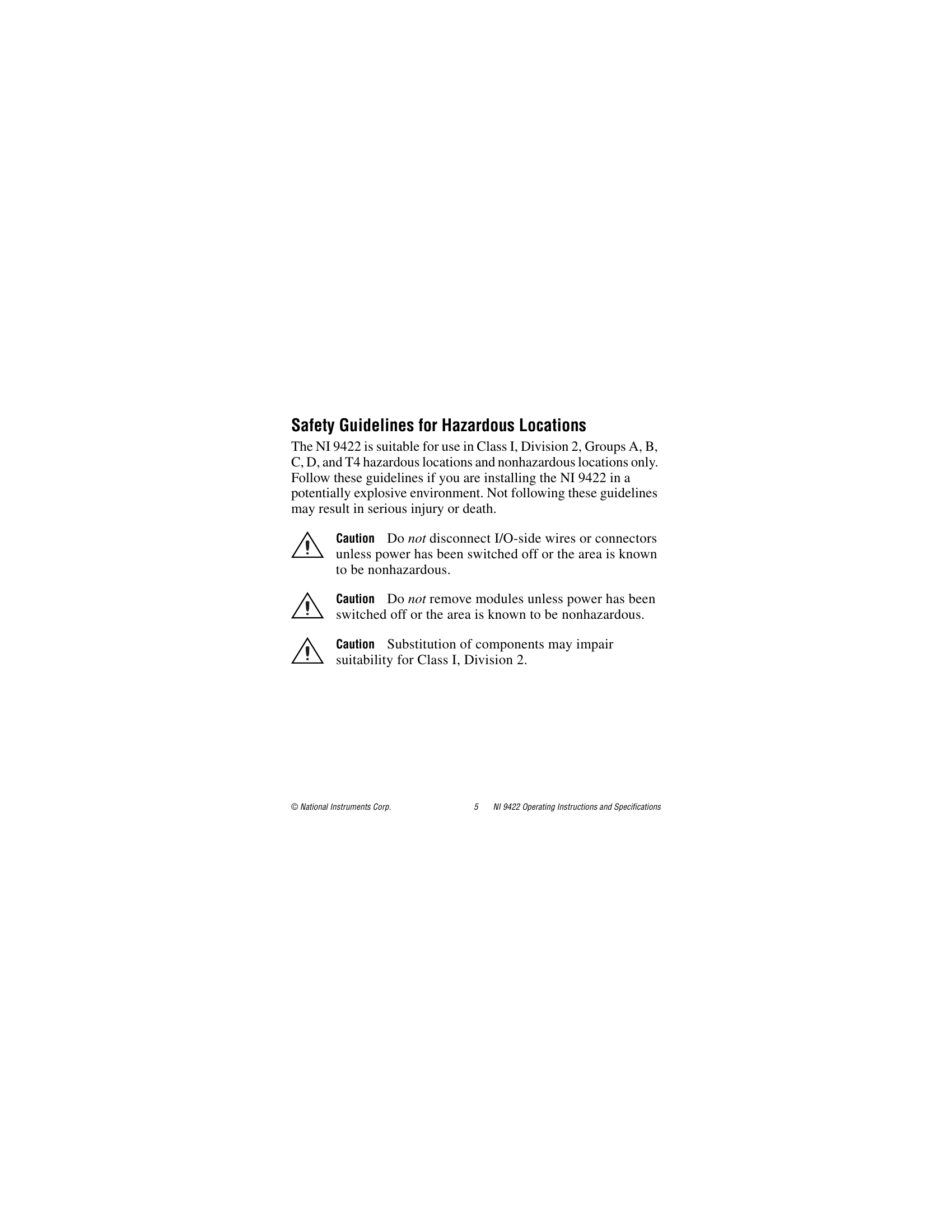

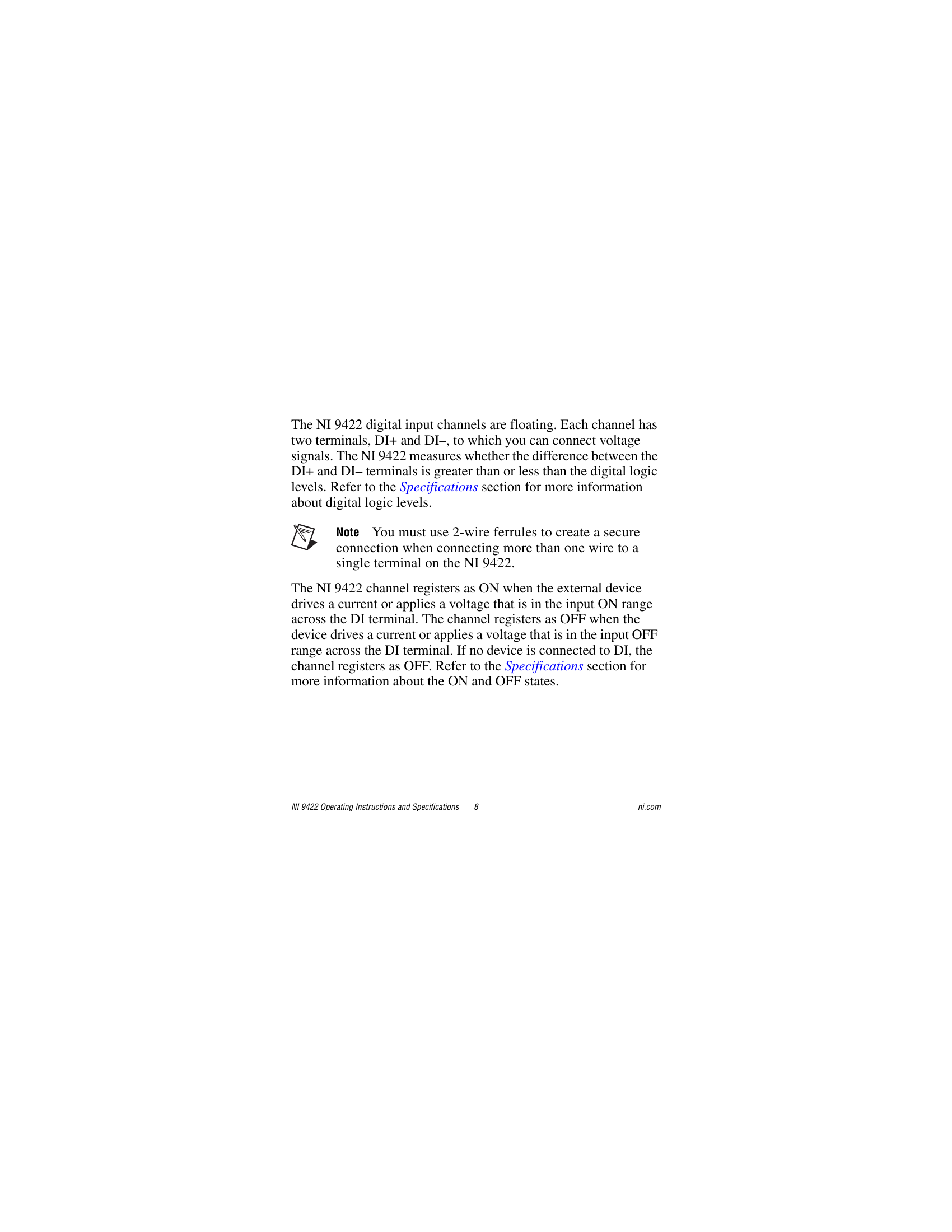

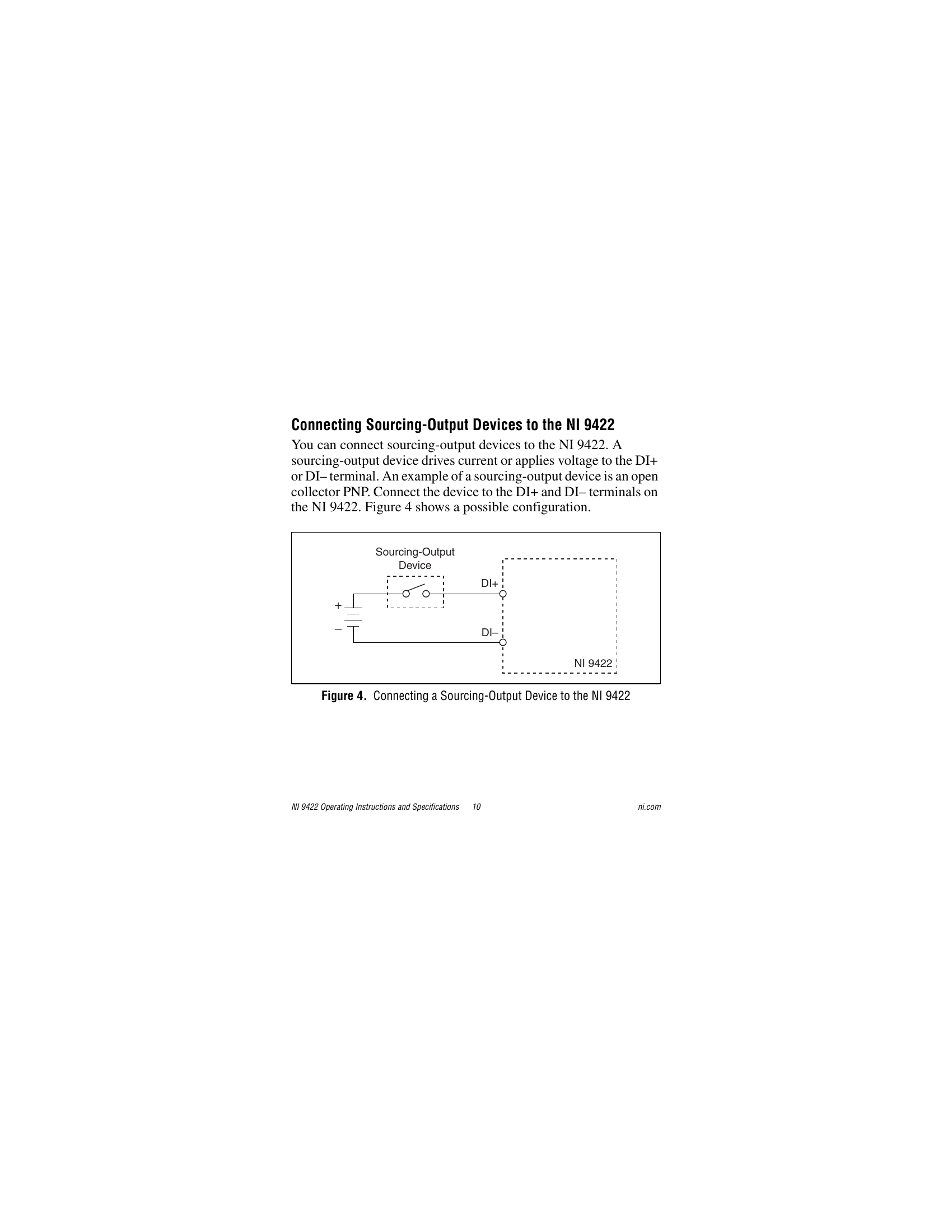

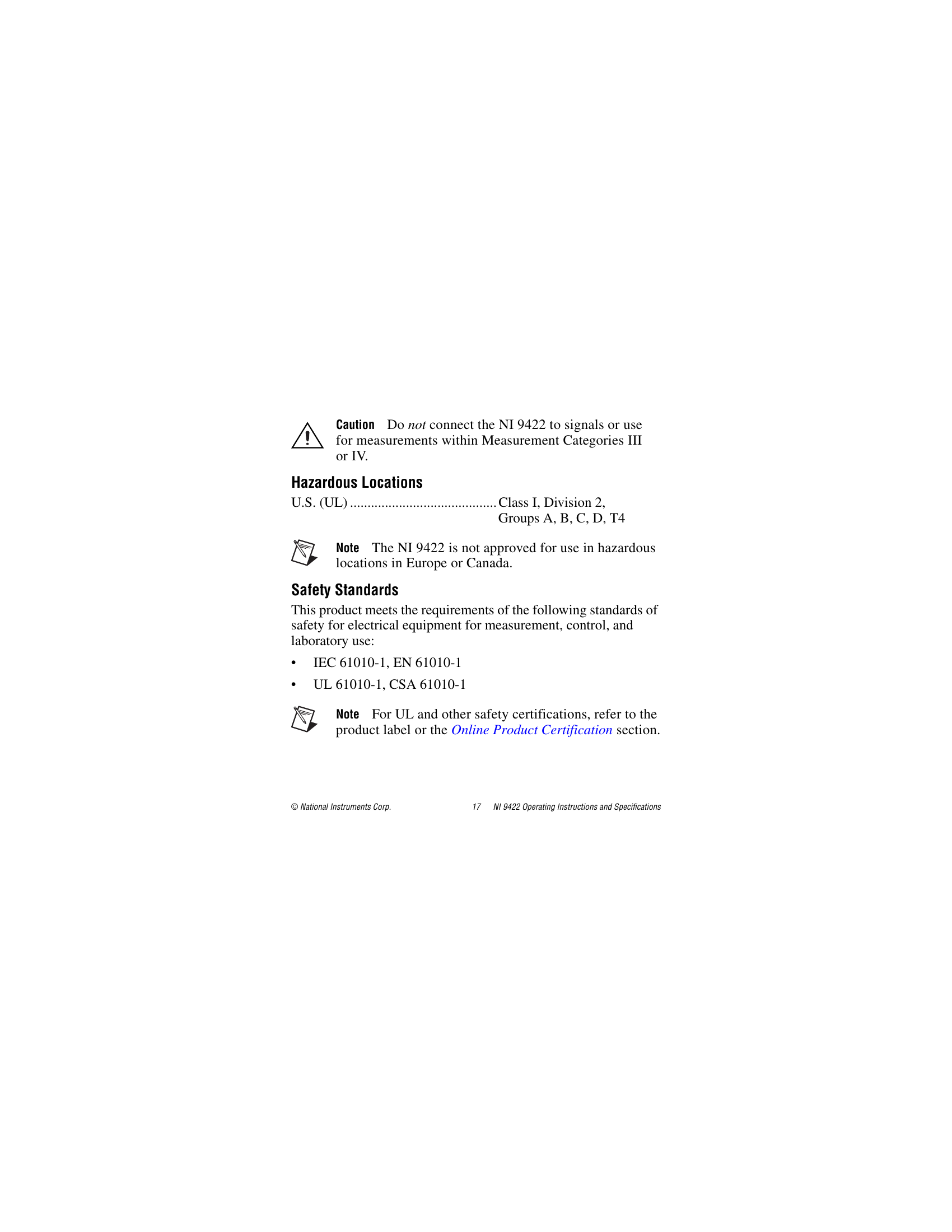

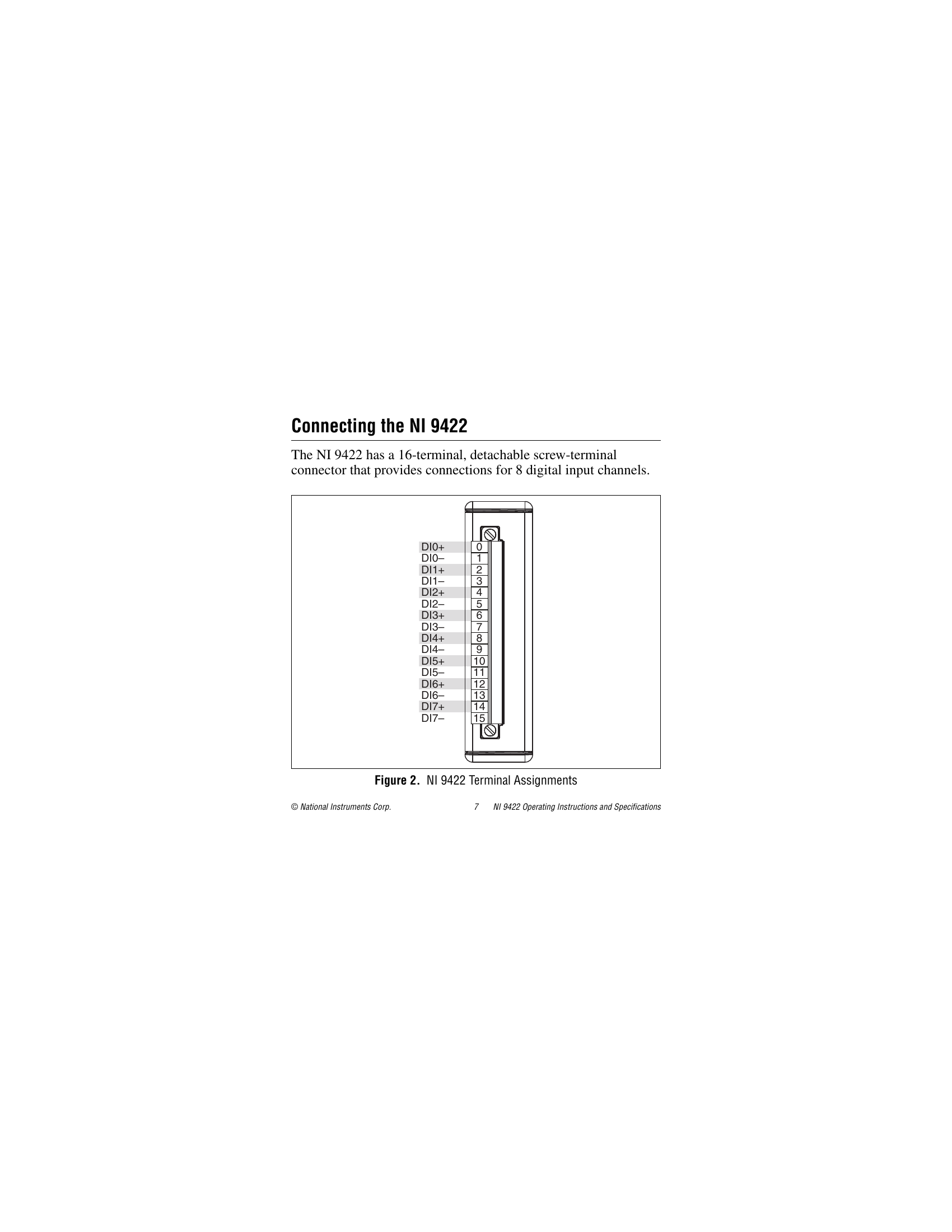

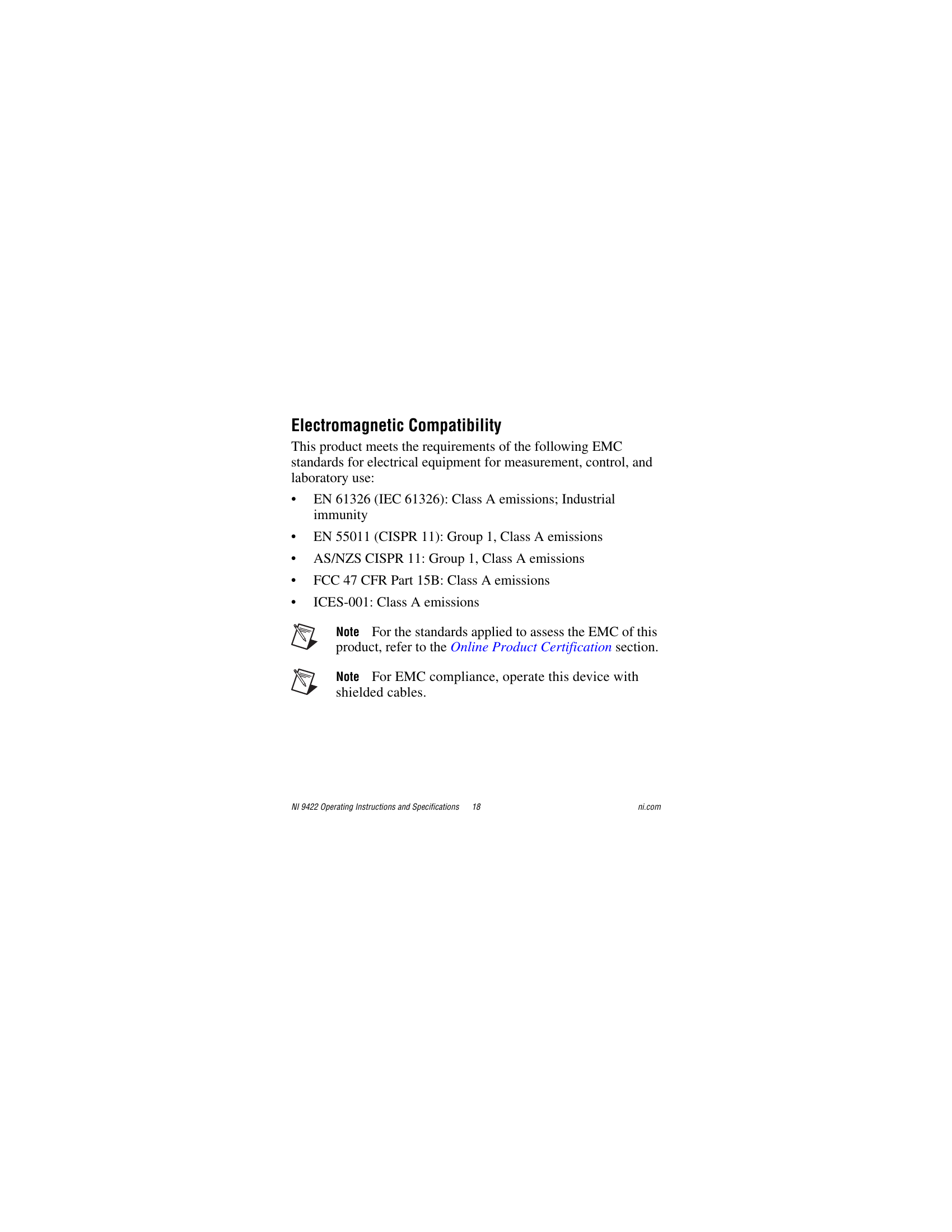

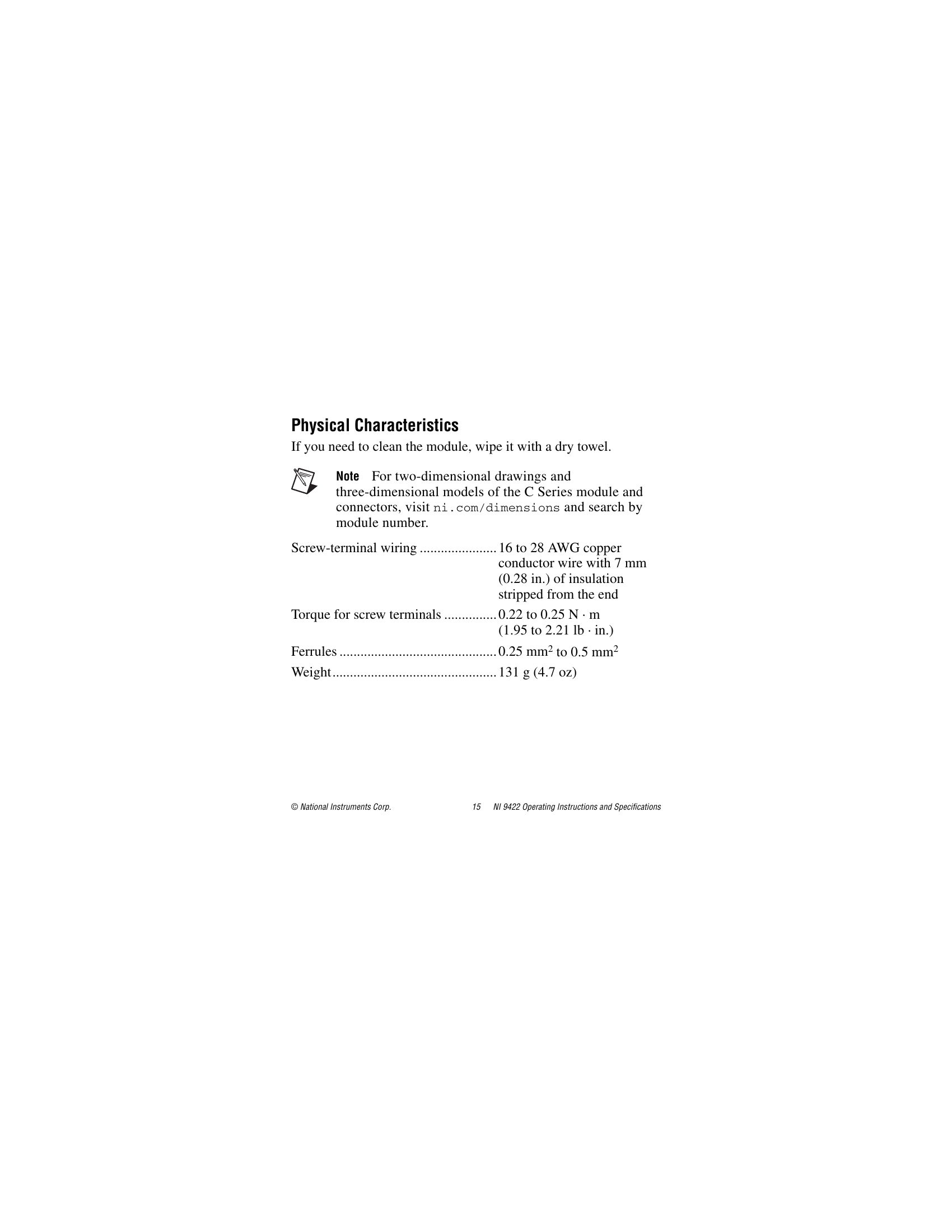

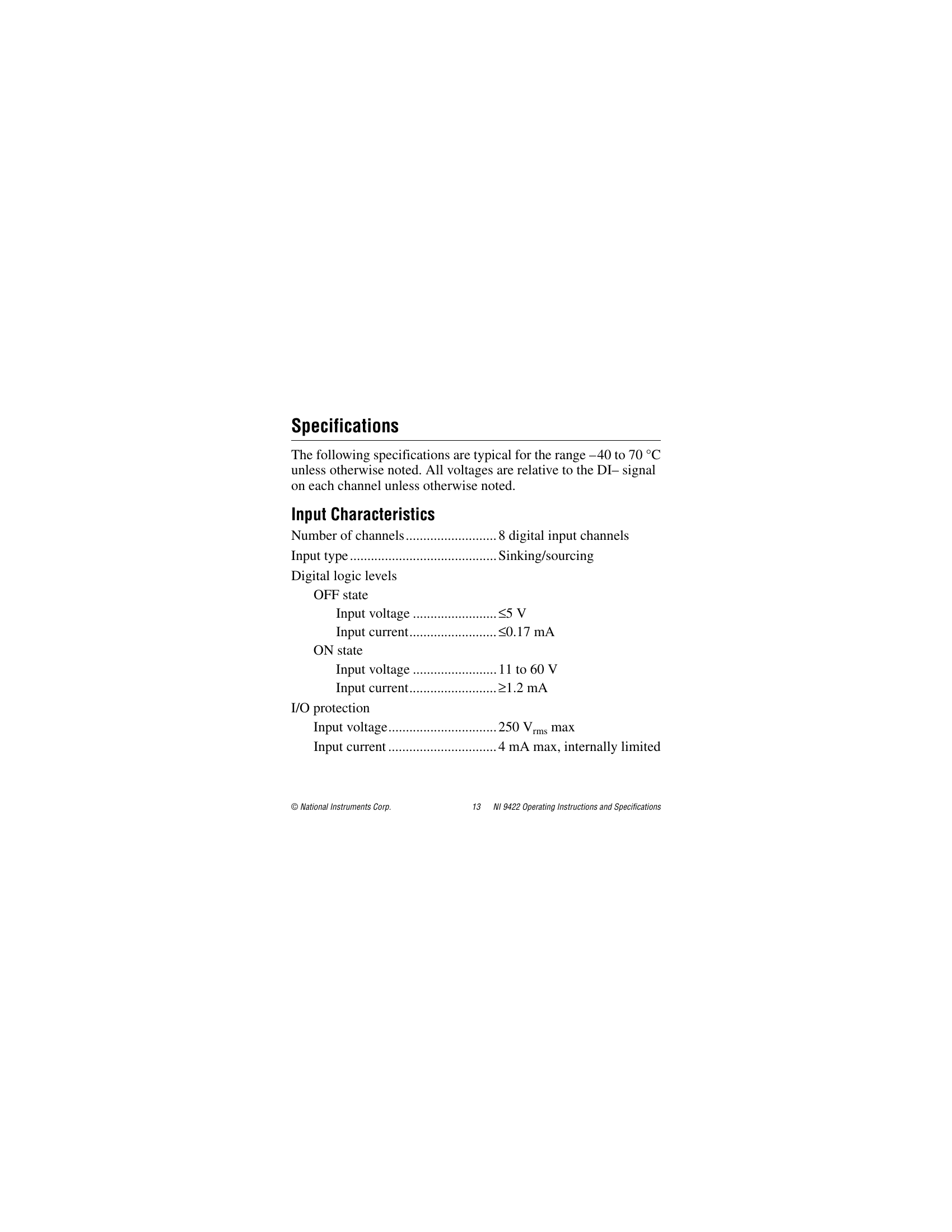

1 / 24쪽
