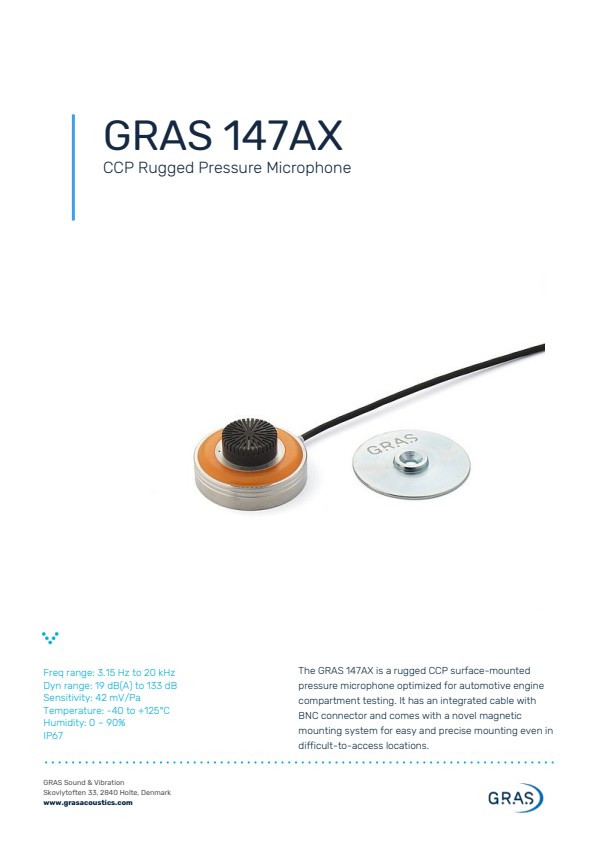

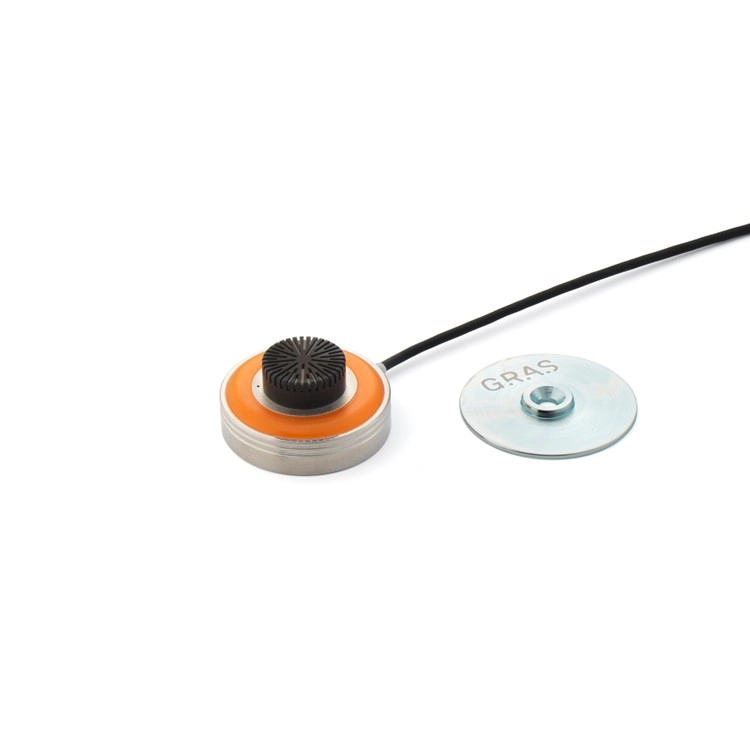

GRAS 147AX 1/2인치 CCP 자유음장 표준 마이크로폰 세트
가격문의(상세정보 참조)
GRAS 147AX 1/2인치 CCP 자유음장 표준 마이크로폰 세트
GRAS 147AX 1/2'' CCP Free-field Standard Microphone Set

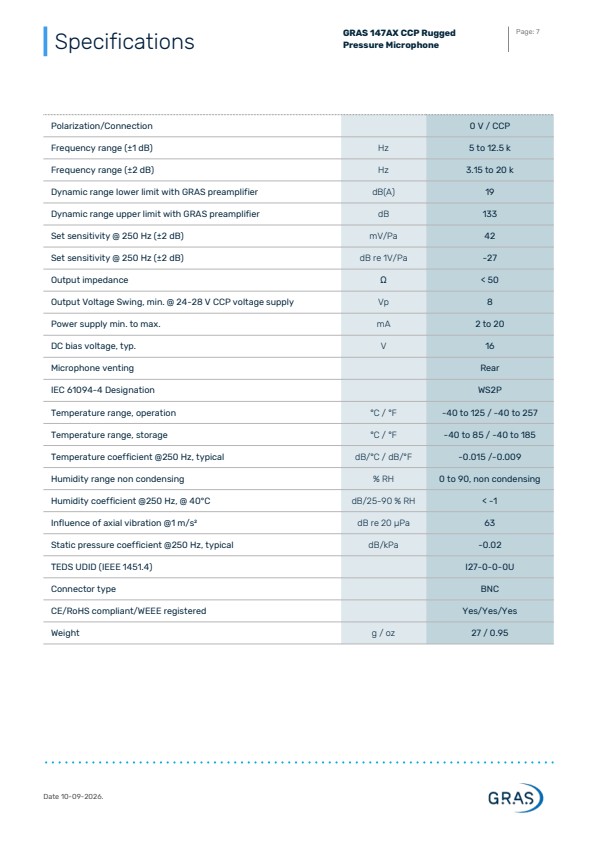

- Freq range: 3.15 Hz to 20 kHz
- Dyn range: 19 dB(A) to 133 dB
- Sensitivity: 42 mV/Pa
- Temperature: -40 to +125°C
- Humidity: 0 ? 90%
- IP67
상품
원산지 DENMARK
제조사 GRAS
브랜드 GRAS
배송
택배 · 기본 무료
클릭 하시면 이동합니다.
그라스 ・ GRAS
147AX
1/2인치 CCP 자유음장 표준 마이크로폰 세트
147AX 1/2'' CCP Free-field Standard Microphone Set

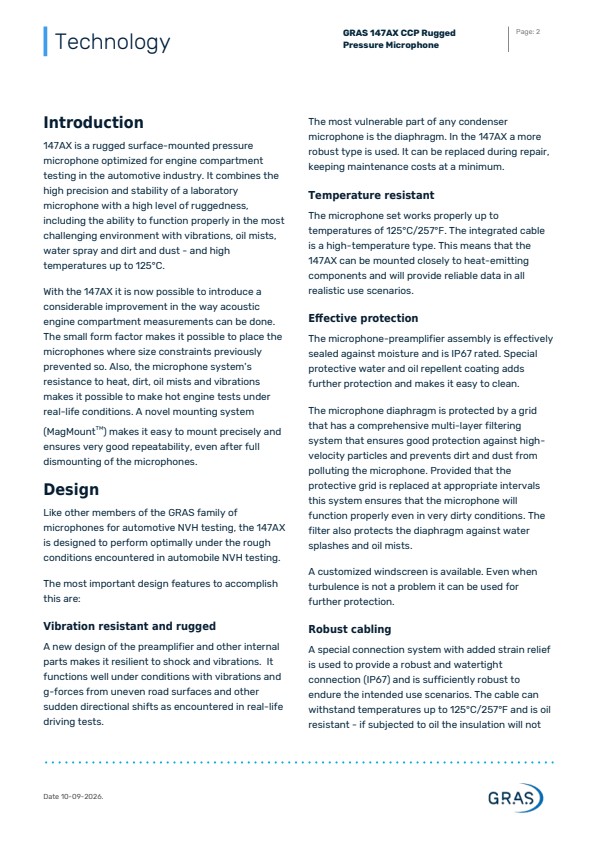

Introduction
147AX는 자동차 산업의 엔진 컴파트먼트 테스트를 위해 최적화된 견고한 표면 장착 압력 마이크로폰입니다. 이 마이크로폰은 실험실 마이크로폰의 높은 정밀도와 안정성을 겸비하면서도 진동, 오일 안개, 물 비 및 먼지와 같은 가장 도전적인 환경에서 제대로 작동할 수 있는 높은 수준의 견고함을 제공합니다. 또한 최대 125°C의 고온에서도 사용할 수 있습니다.
147AX 마이크로폰을 통해 엔진 컴파트먼트에서의 음향 측정을 획기적으로 개선할 수 있습니다. 소형 설계 덕분에 이전에 크기 제약으로 인해 마이크로폰을 설치할 수 없었던 위치에 장착할 수 있습니다. 또한 마이크로폰 시스템은 열, 오염, 오일 안개 및 진동에 대한 저항력이 있어 실제 조건에서 뜨거운 엔진 테스트를 수행할 수 있습니다. 새로운 장착 시스템(MagMountTM)은 마이크로폰을 정밀하게 장착할 수 있도록 하며, 마이크로폰의 전체 분해 후에도 매우 좋은 반복성을 보장합니다
Design
GRAS 147AX는 자동차 NVH 테스트에서 마주치는 험난한 조건에서 최적의 성능을 발휘하도록 설계된 GRAS 마이크로폰 제품군의 다른 구성원들과 마찬가지로 설계되었습니다.
이러한 성능을 달성하기 위한 가장 중요한 설계 특징은 다음과 같습니다:
- 진동 저항 및 견고함
프리앰프 및 기타 내부 부품의 새로운 설계는 충격과 진동에 강하도록 만들어졌습니다. 이 마이크로폰은 울퉁불퉁한 도로 표면에서 발생하는 진동과 g-force와 같은 조건에서도 잘 작동합니다.
- 온도 저항성
이 마이크로폰 세트는 최대 125°C/257°F의 온도에서 정상적으로 작동합니다. 통합된 케이블은 고온용으로 설계되어 있어 147AX를 열이 발생하는 부품 근처에 장착할 수 있으며, 모든 현실적인 사용 시나리오에서 신뢰할 수 있는 데이터를 제공합니다.
- 효과적인 보호
마이크로폰-프리앰프 조립체는 수분에 대해 효과적으로 밀봉되어 있으며 IP67 등급을 받았습니다. 특수한 방수 및 방유 코팅이 추가 보호 기능을 제공하고 청소도 용이합니다.
마이크로폰 다이어프램은 고속 입자로부터 좋은 보호를 보장하고 먼지와 오염으로부터 마이크로폰을 보호하는 다층 필터링 시스템이 장착된 그리드로 보호됩니다. 보호 그리드를 적절한 간격으로 교체하면 매우 더러운 조건에서도 마이크로폰이 제대로 작동할 수 있도록 보장됩니다. 필터는 또한 다이어프램을 물 튀김과 오일 안개로부터 보호합니다.
특별히 제작된 윈드스크린도 사용할 수 있습니다. 난기류 문제 없이 더욱 보호를 제공할 수 있습니다.
- 견고한 케이블
특별한 연결 시스템에 추가적인 스트레인 릴리프가 있어 견고하고 방수( IP67) 연결을 제공합니다. 이 케이블은 최대 125°C/257°F까지 견딜 수 있으며 오일 저항성도 뛰어나 오일에 노출된 경우 절연체가 부서지지 않습니다. 케이블과 마이크로폰 간의 연결은 강한 진동에도 저항력을 가집니다.
사용자가 케이블을 교체할 수 있도록 여러 케이블 교체 키트가 제공되어 가동 중단 시간을 줄일 수 있습니다.

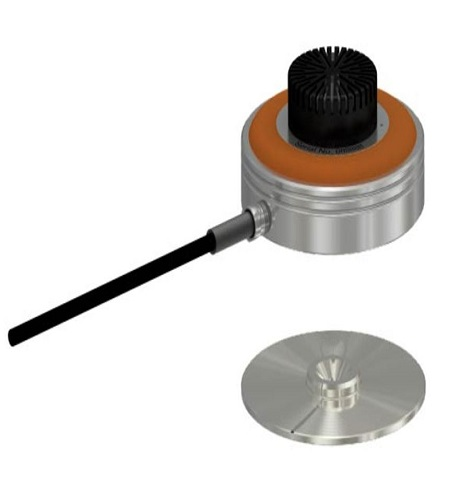

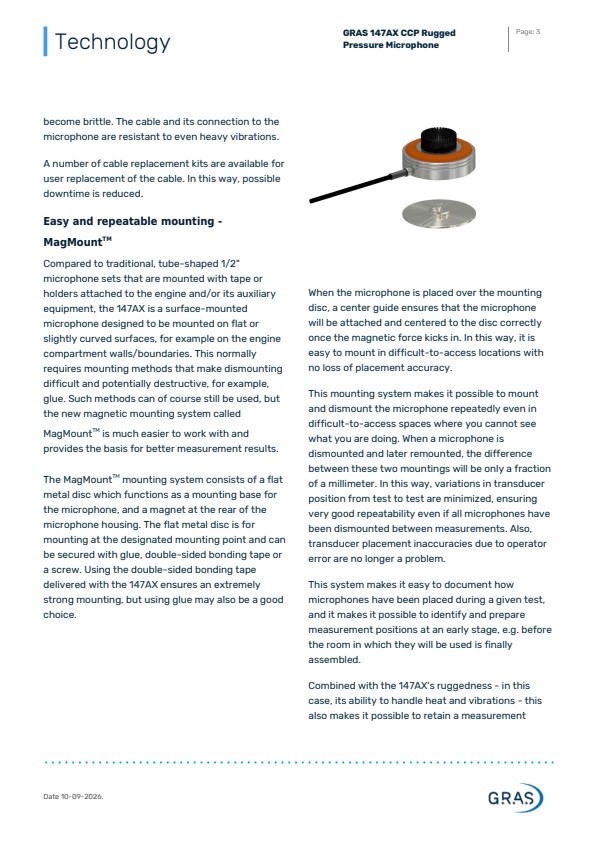

- 쉬운 반복적인 장착 - MagMountTM
기존의 튜브형 1/2 마이크로폰 세트가 테이프나 엔진 및 보조 장비에 장착되는 것과 비교할 때, 147AX는 평평하거나 약간 곡선이 있는 표면에 장착하도록 설계된 표면 장착 마이크로폰으로, 예를 들어 엔진 컴파트먼트 벽/경계에 장착할 수 있습니다. 이러한 장착 방법은 일반적으로 분해하기 어렵고 파괴적일 수 있는 방법을 필요로 하며, 예를 들어 접착제를 사용하는 경우가 많습니다. 물론 기존 방법도 여전히 사용할 수 있지만, 새로운 자기 장착 시스템인 MagMountTM은 훨씬 더 쉽게 작업할 수 있으며 더 나은 측정 결과를 기반으로 합니다.
MagMountTM 장착 시스템은 마이크로폰의 장착 베이스 역할을 하는 평면 금속 디스크와 마이크로폰 하우징의 후면에 있는 자석으로 구성됩니다. 평면 금속 디스크는 지정된 장착 위치에 장착되며, 접착제, 양면 테이프 또는 나사를 사용하여 고정할 수 있습니다. 147AX에 제공된 양면 테이프를 사용하면 극히 강력한 장착이 보장되며, 접착제를 사용하는 것도 좋은 선택이 될 수 있습니다.
마이크로폰이 장착 디스크 위에 놓일 때, 중앙 가이드가 마이크로폰이 자석의 힘이 작용할 때 디스크에 올바르게 부착되고 중앙에 위치하도록 보장합니다. 이를 통해 접근하기 어려운 위치에서도 배치 정확도를 잃지 않고 쉽게 장착할 수 있습니다.
이 장착 시스템은 마이크로폰을 반복적으로 장착하고 분리할 수 있게 해주며, 시야가 보이지 않는 어려운 위치에서도 가능합니다. 마이크로폰이 분리되고 나중에 다시 장착되었을 때, 두 장착 간의 차이는 1mm의 일부에 불과합니다. 이렇게 하여 테스트 간 전환기 위치의 변동이 최소화되어, 모든 마이크로폰이 측정 사이에 분리되더라도 매우 좋은 반복성을 보장합니다. 또한, 운영자의 실수로 인한 변환기 위치 부정확성도 문제가 되지 않습니다.
이 시스템은 주어진 테스트 동안 마이크로폰이 어떻게 배치되었는지 문서화하는 것을 쉽게 하며, 사용될 공간이 최종 조립되기 전에 측정 위치를 식별하고 준비할 수 있습니다.
147AX의 견고함(이 경우 열과 진동 처리 능력)과 결합하여, 뜨거운 엔진 테스트 및 시험 장비 또는 공공 도로에서의 장시간 테스트로 전환할 때에도 동일한 측정 지점을 유지할 수 있습니다.

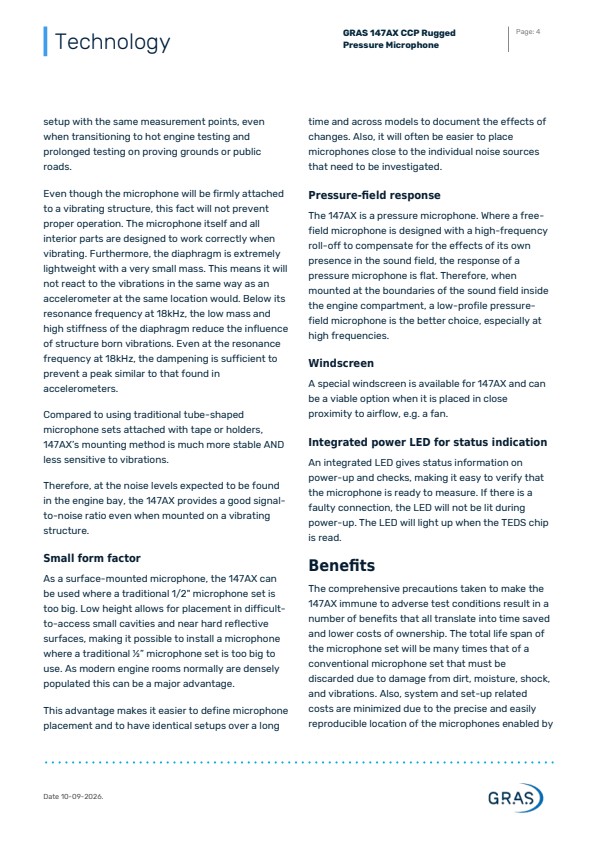

마이크로폰이 진동하는 구조에 단단히 부착되어 있더라도 이는 올바른 작동을 방해하지 않습니다. 마이크로폰 자체와 모든 내부 부품은 진동하는 상태에서도 제대로 작동하도록 설계되었습니다. 또한, 다이어프램은 매우 가벼우며 작은 질량을 가지고 있습니다. 이는 같은 위치에서 가속도계가 반응하는 방식과 달리 진동에 반응하지 않음을 의미합니다. 18kHz 이하의 공진 주파수에서, 낮은 질량과 높은 강도의 다이어프램은 구조 발생 진동의 영향을 줄입니다. 18kHz의 공진 주파수에서도 감쇠는 충분하여 가속도계에서 발견되는 피크와 유사한 현상을 방지합니다.
전통적인 튜브형 마이크로폰 세트를 테이프나 홀더로 부착하는 것과 비교할 때, 147AX의 장착 방법은 훨씬 더 안정적이며 진동에 덜 민감합니다.
따라서 엔진 룸에서 예상되는 소음 수준에서도 147AX는 진동 구조에 장착되었을 때도 좋은 신호 대 잡음 비율을 제공합니다.
- 소형 설계
147AX는 표면 장착 마이크로폰으로써, 전통적인 1/2 마이크로폰 세트가 너무 큰 곳에서 사용할 수 있습니다. 낮은 높이는 접근하기 어려운 작은 공간과 딱딱한 반사면 근처에 마이크로폰을 배치할 수 있게 하여, 전통적인 ½” 마이크로폰 세트를 사용할 수 없는 위치에 마이크로폰을 설치할 수 있게 합니다. 현대의 엔진 룸은 일반적으로 밀집되어 있기 때문에 이는 큰 장점이 될 수 있습니다.
이러한 장점은 마이크로폰 배치를 정의하기 쉽게 해주며, 장기간 및 여러 모델에 걸쳐 동일한 설정을 유지하여 변화의 영향을 문서화할 수 있게 해줍니다. 또한 조사해야 하는 개별 소음원에 마이크로폰을 더 가까이 배치하는 것이 더 수월해집니다.
- 압력 필드 응답
147AX는 압력 마이크로폰입니다. 자유 필드 마이크로폰이 자신의 존재로 인한 소리 필드의 영향 보상을 위해 고주파에서 롤오프가 설계된 반면, 압력 마이크로폰의 응답은 평평합니다. 따라서 엔진 컴파트먼트 내부의 소리 필드 경계에 장착될 때, 저프로파일 압력 필드 마이크로폰은 특히 고주파에서 더 나은 선택이 됩니다.
- 윈드스크린
147AX를 위한 특별한 윈드스크린이 제공되며, 팬과 같은 공기 흐름과 가까운 위치에 배치할 때 유용한 옵션이 될 수 있습니다.
- 상태 표시를 위한 통합 전원 LED
통합된 LED는 전원 켜짐 및 점검 시 상태 정보를 제공하여 마이크로폰이 측정할 준비가 되었는지 쉽게 확인할 수 있도록 해줍니다. 연결에 문제가 있는 경우, 전원이 켜지는 동안 LED가 켜지지 않으며, TEDS 칩이 읽힐 때 LED가 켜집니다.

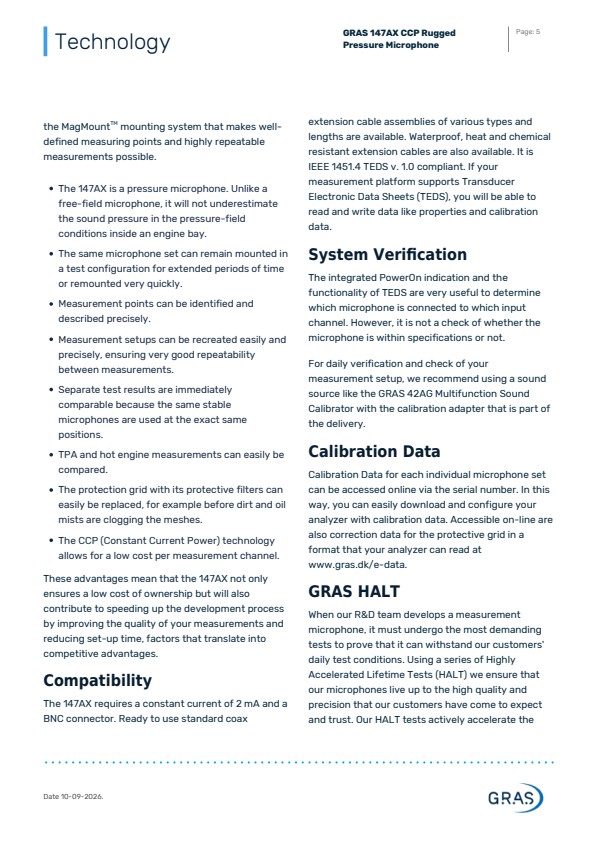

Benefits
147AX의 불리한 테스트 조건에 대한 면역성을 높이기 위해 취한 종합적인 예방 조치는 시간 절약과 소유 비용 절감으로 이어지는 여러 이점을 제공합니다. 이 마이크로폰 세트의 전체 수명은 오염, 습기, 충격 및 진동으로 인해 폐기해야 하는 기존 마이크로폰 세트보다 여러 배 더 길어집니다. 또한, MagMountTM 장착 시스템 덕분에 마이크로폰이 정확하고 쉽게 재현 가능한 위치에 장착되어 잘 정의된 측정 지점과 매우 반복 가능한 측정이 가능하므로 시스템 및 설정 관련 비용도 최소화됩니다.
147AX는 압력 마이크로폰입니다. 자유 필드 마이크로폰과 달리, 엔진 영역 내부의 압력 필드 조건에서 소리 압력을 과소 평가하지 않습니다.
- 같은 마이크로폰 세트를 장기간 테스트 구성에 장착한 채 유지할 수 있으며, 빠르게 재장착할 수 있습니다.
- 측정 지점을 정확하게 식별하고 설명할 수 있습니다.
- 측정 설정을 쉽게 재현할 수 있어 측정 간 매우 좋은 반복성을 보장합니다.
- 서로 다른 테스트 결과는 동일한 안정적인 마이크로폰을 정확한 위치에서 사용하므로 즉시 비교할 수 있습니다.
- TPA(전체 엔진 성능) 및 뜨거운 엔진 측정을 쉽게 비교할 수 있습니다.
- 보호 필터가 장착된 보호 그리는 쉽게 교체할 수 있어, 예를 들어 먼지와 오일 안개가 메시를 막기 전에 교체할 수 있습니다.
- CCP(상수 전류 전원) 기술을 통해 측정 채널당 낮은 비용이 가능합니다.
이러한 장점들은 147AX가 소유 비용을 낮출 뿐만 아니라 측정 품질을 개선하고 설정 시간을 줄임으로써 개발 프로세스를 가속화하는 데 기여할 수 있음을 의미합니다. 이러한 요소들은 경쟁 우위로 이어지는 요소입니다.
Campatibility
147AX는 2 mA의 일정 전류와 BNC 커넥터를 필요로 합니다. 다양한 유형과 길이의 사용 준비가 완료된 표준 동축 연장 케이블 조립체가 제공되며, 방수, 열 및 화학 물질에 저항하는 연장 케이블도 이용 가능합니다. 147AX는 IEEE 1451.4 TEDS v. 1.0 호환입니다. 측정 플랫폼이 변환기 전자 데이터 시트(TEDS)를 지원하는 경우, 속성 및 교정 데이터와 같은 데이터를 읽고 쓸 수 있습니다.
System verification
통합된 PowerOn 표시와 TEDS의 기능은 어떤 마이크로폰이 어떤 입력 채널에 연결되어 있는지를 결정하는 데 매우 유용합니다. 그러나 이는 마이크로폰이 규격 내에 있는지 확인하는 기능은 아닙니다.
측정 설정의 일상적인 검증 및 점검을 위해, GRAS 42AG 다기능 소음 교정기와 함께 제공되는 교정 어댑터와 같은 소음원을 사용하는 것을 권장합니다.
Calibration Data
각별 마이크로폰 세트의 교정 데이터는 일련 번호를 통해 온라인으로 접근할 수 있습니다. 이를 통해 교정 데이터를 쉽게 다운로드하고 분석기를 구성할 수 있습니다. 또한, www.gras.dk/e-data에서 분석기가 읽을 수 있는 형식으로 보호 그리드에 대한 보정 데이터도 온라인으로 접근할 수 있습니다.
GRAS HALT
GRAS R&D 팀이 측정 마이크로폰을 개발할 때, 고객이 일상에서 마주하는 테스트 조건을 견딜 수 있음을 입증하기 위해 가장 엄격한 테스트를 거쳐야 합니다. 여러 차례의 고속 가속 수명 테스트(Highly Accelerated Lifetime Tests, HALT)를 통해, GRAS 마이크로폰이 고객이 기대하고 신뢰하는 높은 품질과 정밀도를 충족하도록 보장합니다. HALT 테스트는 현실 상황에서의 취급 및 사용을 시뮬레이션하여 마이크로폰의 수명을 적극적으로 단축시킵니다. 극한의 스트레스 테스트를 통해, 우리는 견고함과 안정성을 위한 설계를 최적화할 수 있었습니다.

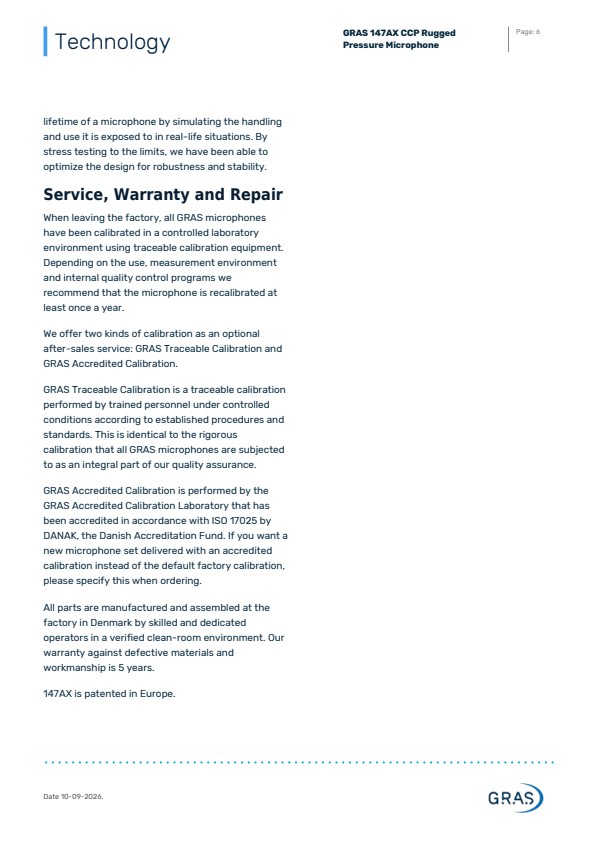

Service, Warranty and Repair
공장에서 출고될 때 모든 GRAS 마이크로폰은 통제된 실험실 환경에서 추적 가능한 교정 장비를 사용하여 교정이 이루어집니다. 사용 목적, 측정 환경 및 내부 품질 관리 프로그램에 따라, 마이크로폰은 최소한 연 1회 재교정을 받는 것을 권장합니다.
우리는 두 가지 종류의 교정을 옵션으로 제공하는 애프터서비스를 제공합니다: GRAS 추적 가능한 교정과 GRAS 인증된 교정입니다.
GRAS 추적 가능한 교정은 교육을 받은 인력이 통제된 조건에서 확립된 절차와 기준에 따라 수행하는 추적 가능한 교정입니다. 이는 모든 GRAS 마이크로폰이 품질 보증의 일환으로 엄격하게 교정받는 것과 동일합니다.
GRAS 인증된 교정은 덴마크 인증 기구인 DANAK의 ISO 17025에 따라 인증된 GRAS 인증 교정 연구소에서 수행됩니다. 인증된 교정이 적용된 새 마이크로폰 세트를 원하실 경우, 주문 시 이를 명시해 주시기 바랍니다.
모든 부품은 덴마크의 공장에서 숙련되고 헌신적인 작업자에 의해 검증된 클린룸 환경에서 제조 및 조립됩니다. 결함 있는 재료와 작업에 대한 보증은 5년입니다.
147AX는 유럽에서 특허를 보유하고 있습니다.
