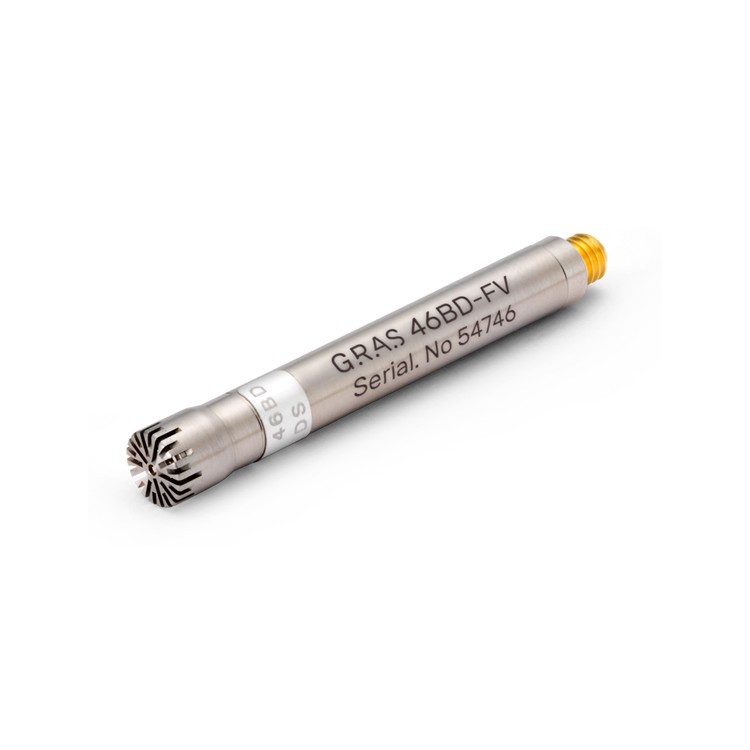

GRAS 46BD-FV 1/4인치 CCP 방식 표준 마이크로폰 세트 (전면 통기형)
가격문의(상세정보 참조)
GRAS 46BD-FV 1/4인치 CCP 방식 표준 마이크로폰 세트 (전면 통기형)

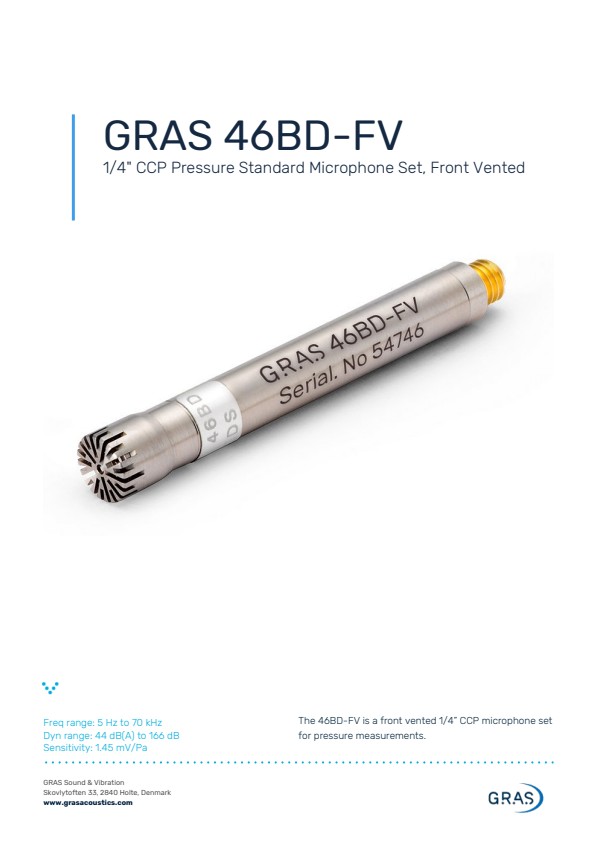

GRAS 46BD-FV 1/4 CCP Pressure Standard Microphone Set, Front Vented

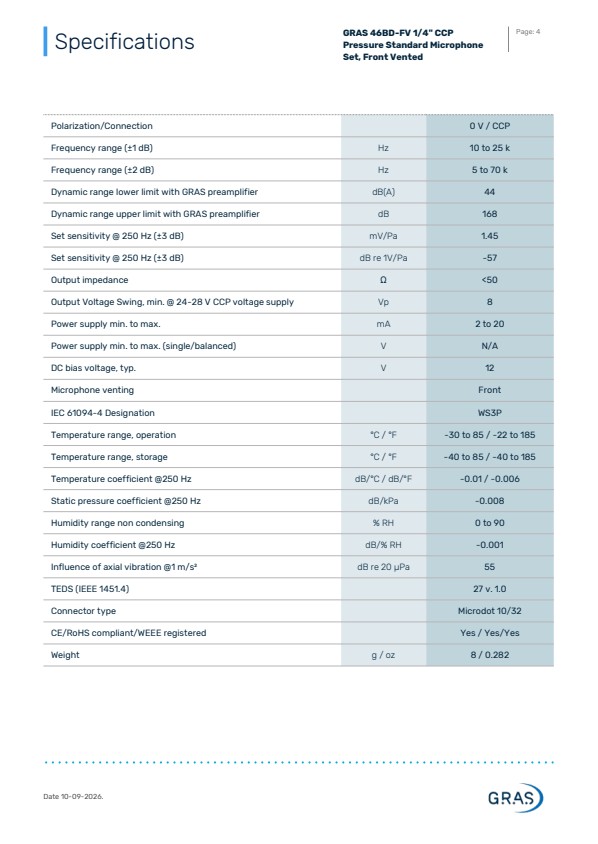

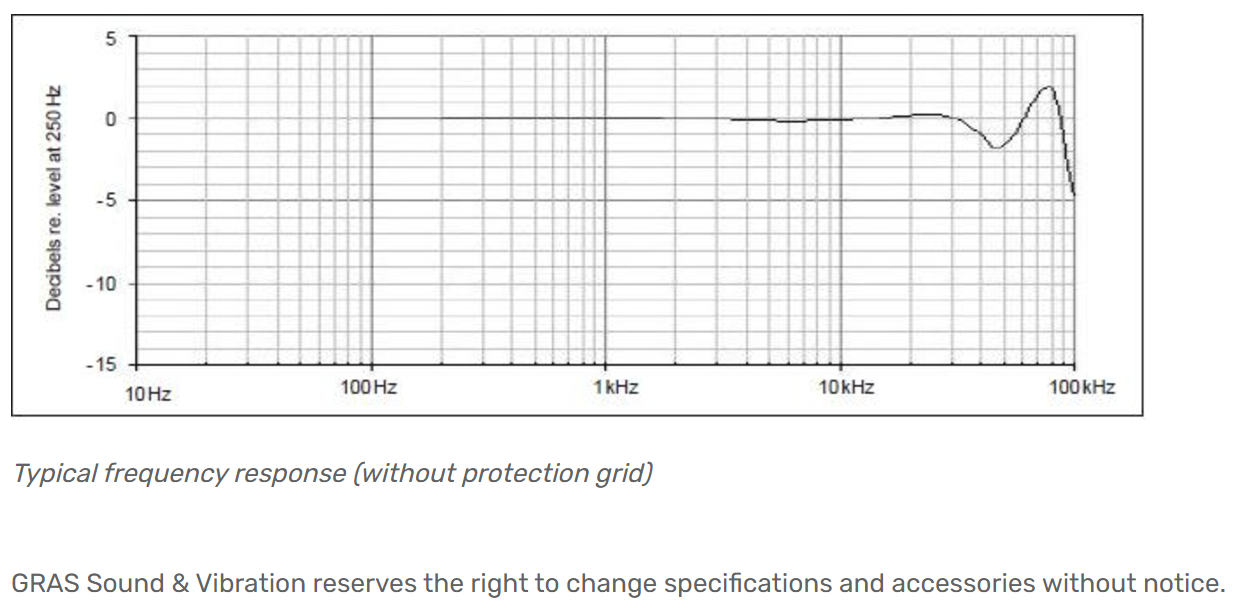

- Freq range: 5 Hz to 70 kHz
- Dyn range: 44 dB(A) to 166 dB
- Sensitivity: 1.45 mV/Pa
상품
원산지 DENMARK
제조사 GRAS
브랜드 GRAS
배송
택배 · 기본 무료
클릭 하시면 이동합니다.
그라스 ・ GRAS
46BD-FV
1/4인치 CCP 방식 표준 마이크로폰 세트 (전면 통기형)
46BD-FV 1/4 CCP Pressure Standard Microphone Set, Front Vented
The GRAS 46AE is a 1/2 Constant Current Power (CCP) free-field microphone set for measuring medium sound pressure levels at medium frequencies. It is terminated with a BNC connector and is TEDS compatible. The equivalent traditional 200 V (LEMO) type is GRAS 46AF.

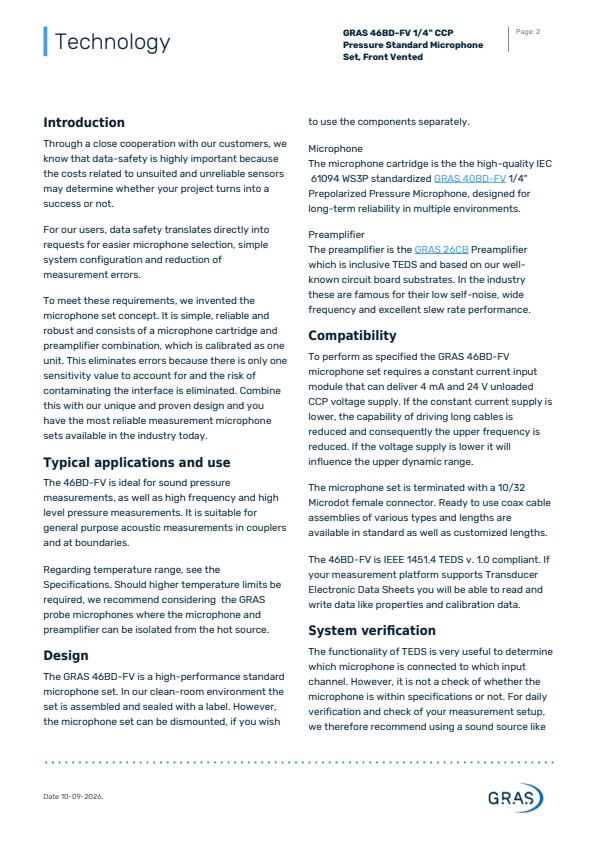

Introduction
고객과의 긴밀한 협력을 통해, 우리는 데이터 안전이 매우 중요하다는 것을 알고 있습니다. 부적합하고 신뢰할 수 없는 센서와 관련된 비용은 귀하의 프로젝트가 성공할지 여부를 결정할 수 있기 때문입니다.
우리 사용자들에게 데이터 안전은 더 쉬운 마이크 선택, 간단한 시스템 구성, 그리고 측정 오류 감소로 직접 변환됩니다.
이러한 요구를 충족하기 위해 우리는 마이크 세트 개념을 발명했습니다. 이 개념은 간단하고 신뢰할 수 있으며 견고하며, 마이크 카트리지와 프리앰프의 조합으로 구성되어 하나의 유닛으로 교정됩니다. 이는 하나의 감도 값만 고려하면 되어 오류를 제거하고 인터페이스 오염의 위험을 없앱니다. 이와 함께 우리의 독특하고 검증된 디자인을 결합하면, 오늘날 산업에서 가장 신뢰할 수 있는 측정 마이크 세트를 갖출 수 있습니다.
Typical applications and use
46BD-FV는 소음 압력 측정뿐만 아니라 고주파 및 고수준 압력 측정에 이상적입니다. 이는 커플러 및 경계에서 일반적인 음향 측정에 적합합니다.
온도 범위에 대해서는 사양을 참조하십시오. 더 높은 온도 한도가 필요할 경우, 마이크와 프리앰프가 열원으로부터 격리될 수 있는 GRAS 프로브 마이크를 고려하는 것이 좋습니다.
Design
GRAS 46BD-FV는 고성능 표준 마이크 세트입니다. 클린룸 환경에서 이 세트는 조립되고 라벨이 부착되어 밀봉됩니다. 그러나 구성 요소를 개별적으로 사용하고 싶다면 마이크 세트를 분해할 수 있습니다.
- 마이크
마이크 카트리지는 고품질 IEC 61094 WS3P 표준화된 GRAS 40BD-FV 1/4 프리폴라리스트 압력 마이크로, 다양한 환경에서 장기적인 신뢰성을 위해 설계되었습니다.
- 프리앰프
프리앰프는 TEDS가 포함된 GRAS 26CB 프리앰프이며, 우리의 잘 알려진 회로 기판 기초 위에 기반하고 있습니다. 이 산업에서 이들 기판은 낮은 자기 소음, 넓은 주파수 범위 및 우수한 슬루율 성능으로 유명합니다.
Compatibility
GRAS 46BD-FV 마이크 세트는 지정된 성능을 발휘하기 위해 4 mA와 24 V의 무부하 CCP 전압 공급을 제공할 수 있는 일정 전류 입력 모듈이 필요합니다. 일정 전류 공급이 낮을 경우, 긴 케이블을 구동하는 능력이 감소하여 결과적으로 상한 주파수가 감소합니다. 전압 공급이 낮으면 상한 동적 범위에 영향을 미칩니다.
마이크 세트는 10/32 Microdot 암 커넥터로 마감되어 있습니다. 다양한 유형과 길이의 사용 준비가 완료된 동축 케이블 어셈블리를 표준 길이뿐만 아니라 맞춤형 길이로도 사용할 수 있습니다.
46BD-FV는 IEEE 1451.4 TEDS v. 1.0을 준수합니다. 측정 플랫폼이 트랜스듀서 전자 데이터 시트를 지원하면 속성 및 교정 데이터를 읽고 쓸 수 있습니다.
System verification
TEDS 기능은 어느 마이크가 어느 입력 채널에 연결되어 있는지를 확인하는 데 매우 유용합니다. 그러나 마이크가 사양 내에 있는지를 확인하는 방법은 아닙니다. 따라서 측정 설정의 일일 검증 및 점검을 위해 GRAS 42AG 사운드 교정기와 같은 음원 사용을 권장합니다.
정확한 감도 보정을 위해서는 GRAS 42AP 지능형 피스톤폰과 같은 참조 음원의 사용을 권장합니다.

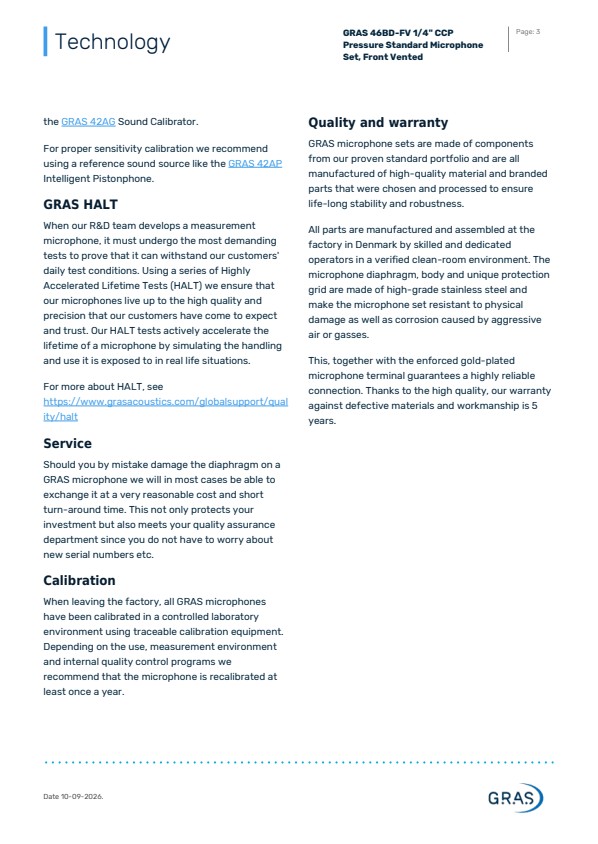

GRAS HALT
우리 R&D 팀이 측정용 마이크를 개발할 때, 이는 고객의 일상적인 테스트 조건을 견딜 수 있음을 입증하기 위해 가장 까다로운 테스트를 거쳐야 합니다. 고가속 수명 테스트(HALT) 시리즈를 통해, 우리는 마이크가 고객들이 기대하고 신뢰하는 높은 품질과 정밀도에 부응할 수 있도록 보장합니다. HALT 테스트는 실제 상황에서의 취급 및 사용을 시뮬레이션하여 마이크의 수명을 적극적으로 가속합니다.
Service
만약 실수로 GRAS 마이크의 다이어프램을 손상시키더라도, 대부분의 경우 매우 합리적인 비용과 짧은 처리 시간으로 교체할 수 있습니다. 이렇게 하면 투자를 보호할 수 있을 뿐만 아니라, 새로운 일련 번호 등에 대해 걱정할 필요가 없어 품질 보증 부서의 요구도 충족할 수 있습니다.
Calibration
출고 시, 모든 GRAS 마이크는 추적 가능한 교정 장비를 사용하여 통제된 실험실 환경에서 교정됩니다. 사용 용도, 측정 환경, 내부 품질 관리 프로그램에 따라, 마이크를 최소한 1년에 한 번은 재교정할 것을 권장합니다.
Quality and warranty
GRAS 마이크 세트는 검증된 표준 포트폴리오의 부품들로 구성되며, 평생의 안정성과 견고함을 보장하기 위해 선택되고 가공된 고품질 재료와 브랜드 부품으로 제조됩니다.
모든 부품은 덴마크 공장의 확인된 클린룸 환경에서 숙련되고 헌신적인 작업자들에 의해 제조 및 조립됩니다. 마이크의 다이어프램, 본체 및 고유의 보호 그리드는 고급 스테인리스강으로 만들어져 있어, 물리적 손상뿐만 아니라 공격적인 공기나 가스로 인한 부식에도 강합니다.
강화된 도금 마이크 단자와 함께 이는 매우 신뢰할 수 있는 연결을 보장합니다. 높은 품질 덕분에 재료 및 제작상의 결함에 대한 우리의 보증 기간은 5년입니다.
