GRAS 42AC 피스톤폰, 클래스 1
가격문의(상세정보 참조)
GRAS 42AC 피스톤폰, 클래스 1
GRAS 42AC Pistonphone, Class 1
- Sound pressure level: 114 dB
- Frequency: 250 Hz
- IEC: 60942
상품
원산지 DENMARK
제조사 GRAS
브랜드 GRAS
배송
택배 · 기본 무료
클릭 하시면 이동합니다.
그라스 ・ GRAS
42AC
피스톤폰, 클래스 1
42AC Pistonphone, Class 1
GRAS Pistonphone 42AA는 측정 마이크, 소음계 및 기타 소음 측정 장비의 정확하고 안정적인 교정을 위한 배터리 작동식 정밀 사운드 소스입니다.

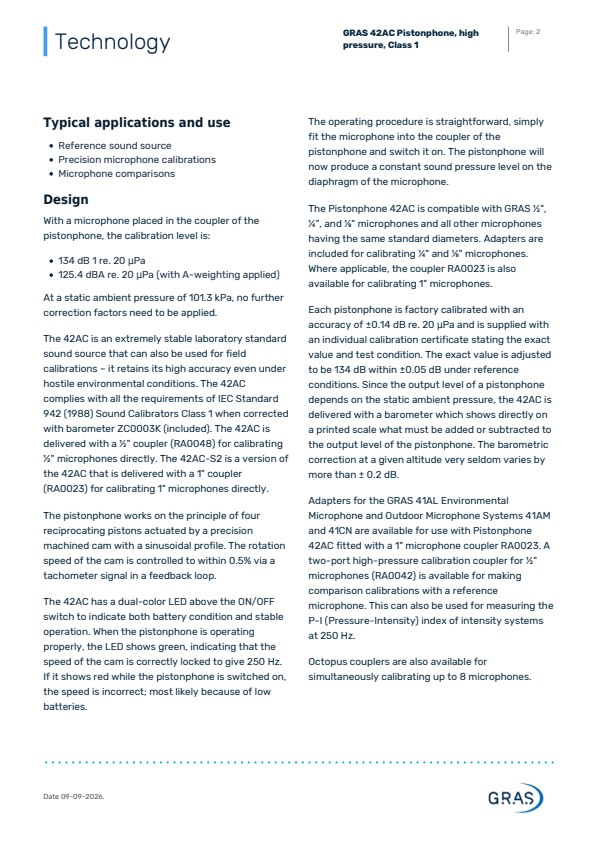

기술
일반적인 응용 분야 및 사용
- 참조 교정 소스
- 정밀 마이크 교정
- 마이크 비교
- 250Hz에서 P-I 지수 측정
설계
마이크를 피스톤폰의 커플러에 배치하면 교정 레벨은 다음과 같습니다.
- 114dB 1 re. 20μPa
- 105.4dBA re. 20μPa(A-가중치 적용)
정적 주변 압력이 101.3kPa일 때는 추가 보정 계수를 적용할 필요가 없습니다.
42AA는 현장 교정에도 사용할 수 있는 매우 안정적인 실험실 표준 사운드 소스로, 적대적인 환경 조건에서도 높은 정확도를 유지합니다.
42AA는 기압계 ZC0002K로 보정할 경우 IEC 표준 942(1988) 사운드 교정기 클래스 1의 모든 요구 사항을 준수하고 기압계 GRAS RA0168로 보정할 경우 클래스 0의 모든 요구 사항을 준수합니다. 42AA에는 ZC0002K가 포함됩니다.
피스톤폰은 사인파 프로파일이 있는 정밀 가공 캠으로 작동하는 두 개의 왕복 피스톤 원리로 작동합니다. 캠의 회전 속도는 피드백 루프의 타코미터 신호를 통해 0.5% 이내로 제어됩니다. 42AA는 ON/OFF 스위치 위에 배터리 상태와 안정적인 작동을 나타내는 이중 색상 LED가 있습니다.
피스톤폰이 제대로 작동하면 LED가 녹색으로 표시되어 캠 속도가 250Hz를 제공하도록 올바르게 잠겼음을 나타냅니다. 피스톤폰이 켜져 있는 동안 빨간색이면 속도가 올바르지 않으며 배터리가 부족하기 때문일 가능성이 큽니다.
작동 절차는 간단합니다. 간단히 피스톤폰의 커플러에 마이크를 끼우고 켜면 됩니다. 이제 피스톤폰이 마이크의 다이어프램에서 일정한 음압 레벨을 생성합니다.
Pistonphone 42AA는 GRAS ½, ¼, ⅛ 마이크 및 동일한 표준 직경을 가진 다른 모든 마이크와 호환됩니다. ¼ 및 ⅛ 마이크를 교정하기 위한 어댑터가 포함되어 있습니다. 해당되는 경우 커플러 RA0023도 1 마이크를 교정하는 데 사용할 수 있습니다.
각 피스톤폰은 ±0.09dB re. 20μPa의 정확도로 공장에서 교정되었으며 정확한 값과 테스트 조건을 명시한 개별 교정 인증서와 함께 제공됩니다. 정확한 값은 기준 조건에서 ±0.05dB 내에서 114dB로 조정됩니다. 피스톤폰의 출력 레벨은 정적 주변 압력에 따라 달라지므로 42AA에는 피스톤폰의 출력 레벨에 추가하거나 빼야 하는 것을 인쇄된 눈금에 직접 표시하는 기압계가 함께 제공됩니다.
클래스 0 교정기로 사용하려면 정확도가 ± 1 hPa 이상인 정밀 기압계(포함되지 않음)를 사용해야 합니다. 주어진 고도에서 기압 보정은 ± 0.2 dB 이상 변동하는 경우가 거의 없습니다.
GRAS 41AL 환경용 마이크로폰 및 실외용 마이크로폰 시스템 41AM 및 41CN용 어댑터는 1인치 마이크로폰 커플러 RA0023이 장착된 피스톤폰 42AA와 함께 사용할 수 있습니다.
½인치 마이크로폰용 2포트 교정 커플러(RA0024)는 참조 마이크로폰과 비교 교정을 수행하기 위해 제공됩니다. 또한 250Hz에서 강도 시스템의 P-I(압력-강도) 지수를 측정하는 데 사용할 수도 있습니다.
