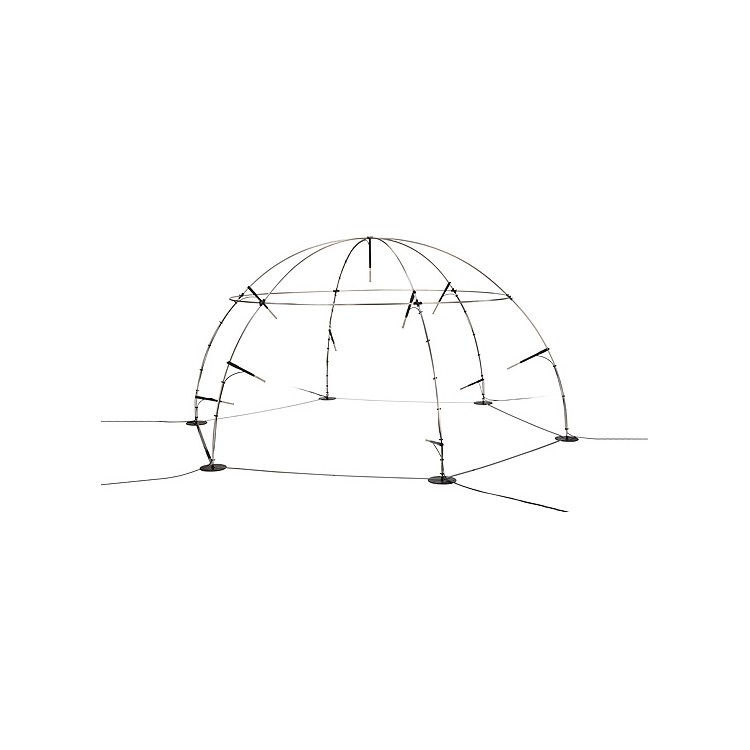

GRAS 67HB 2 m CCP 반구형 키트
가격문의(상세정보 참조)

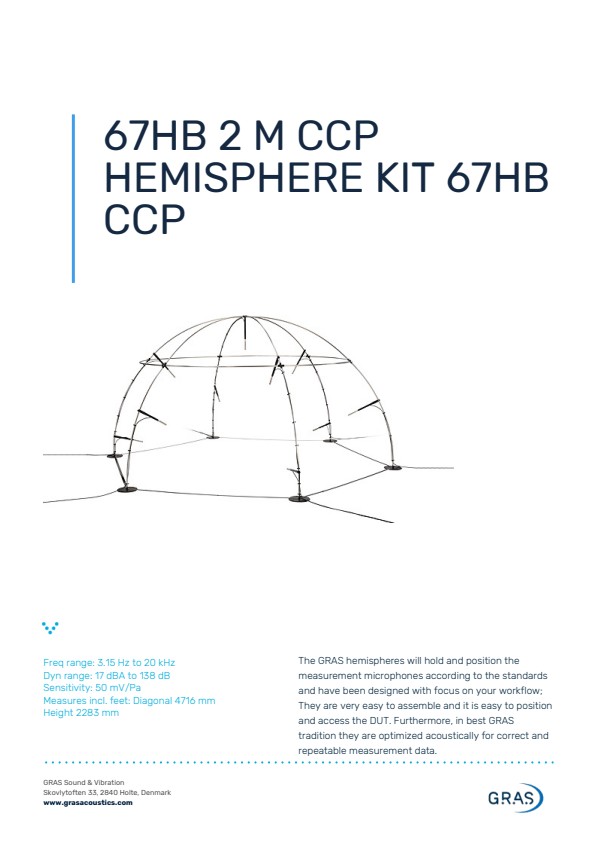

GRAS 67HB 2 m CCP 반구형 키트
GRAS 67HB 2 m CCP Hemisphere kit

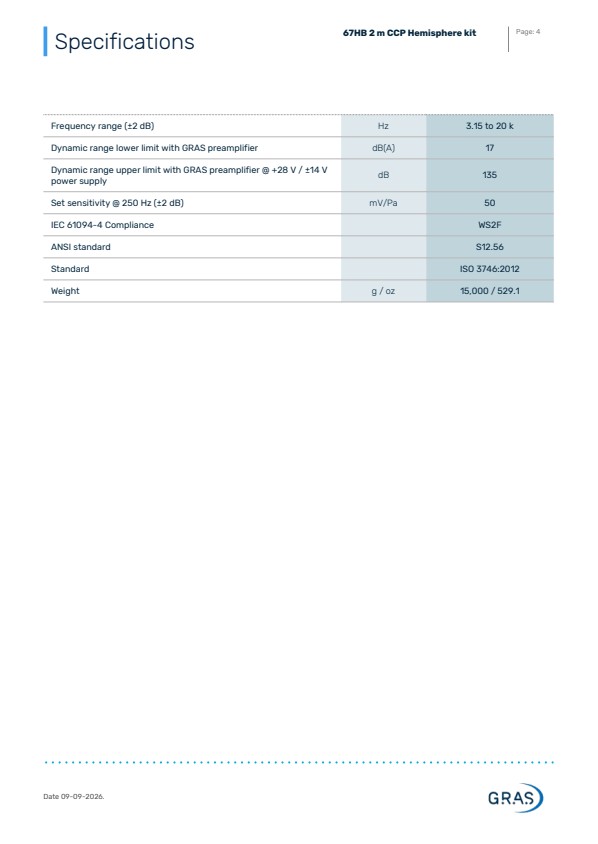

- Freq range: 3.15 Hz to 20 kHz
- Dyn range: 17 dBA to 138 dB
- Sensitivity: 50 mV/Pa
- Measures incl. feet: Diagonal 4716 mm Height 2283 mm
상품
원산지 DENMARK
제조사 GRAS
브랜드 GRAS
배송
택배 · 기본 무료
클릭 하시면 이동합니다.
그라스 ・ GRAS
67HB 2 m CCP
반구형 키트
67HB 2 m CCP Hemisphere kit
GRAS 반구는 표준에 따라 측정 마이크를 고정하고 배치하며 워크플로에 초점을 맞춰 설계되었습니다. 조립이 매우 쉽고 DUT를 배치하고 액세스하기 쉽습니다. 또한 최고의 GRAS 전통에 따라 정확하고 반복 가능한 측정 데이터를 위해 음향적으로 최적화되었습니다.

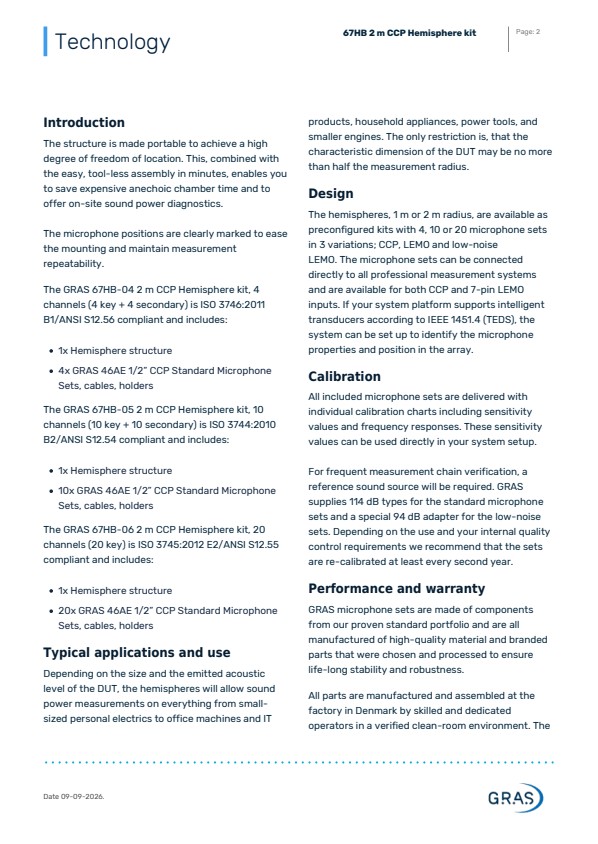

기술
소개
구조는 휴대성이 뛰어나 위치의 자유도가 높습니다. 이를 도구 없이 몇 분 만에 쉽게 조립할 수 있는 것과 결합하여 값비싼 무반향실 시간을 절약하고 현장에서 음향 전력 진단을 제공할 수 있습니다.
마이크 위치가 명확하게 표시되어 장착이 쉽고 측정 반복성을 유지할 수 있습니다.

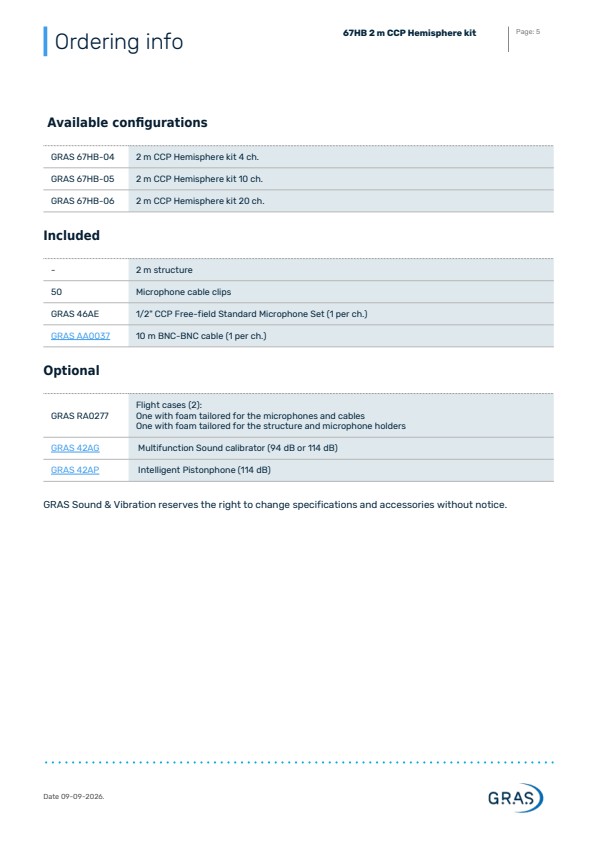

GRAS 67HA-04 1m CCP 반구형 키트, 4채널(4키 + 4보조)은 ISO 3746:2011 B1(ANSI S12.56)을 준수하며 다음을 포함합니다.
- 1x 반구형 구조
- 4x GRAS 46AE 1/2” CCP 표준 마이크 세트, 케이블, 홀더
GRAS 67HA-05 1m CCP 반구형 키트, 10채널(10키 + 10보조)은 ISO 3744:2010 B2(ANSI S12.54)을 준수하며 다음을 포함합니다.
- 1x 반구형 구조
- 10x GRAS 46AE 1/2” CCP 표준 마이크 세트, 케이블, 홀더
GRAS 67HA-06 1m CCP 반구형 키트, 20채널(20키)은 ISO 3745:2012 E2(ANSI S12.55) 준수, 포함 내용:
- 1x 반구 구조
- 20x GRAS 46AE 1/2” CCP 표준 마이크 세트, 케이블, 홀더
일반적인 응용 분야 및 사용
DUT의 크기와 방출 음향 레벨에 따라 반구는 소형 개인용 전자 기기부터 사무용 기기 및 IT 제품, 가전제품, 전동 공구, 소형 엔진에 이르기까지 모든 것에 대한 음향 전력 측정을 허용합니다. 유일한 제한 사항은 DUT의 특성 치수가 측정 반경의 절반을 넘을 수 없다는 것입니다.
설계
반경 1m 또는 2m의 반구는 3가지 변형(CCP, LEMO 및 저잡음 LEMO)으로 4, 10 또는 20개의 마이크 세트가 있는 사전 구성된 키트로 제공됩니다. 마이크 세트는 모든 전문 측정 시스템에 직접 연결할 수 있으며 CCP 및 7핀 LEMO 입력 모두에 사용할 수 있습니다. 시스템 플랫폼이 IEEE 1451.4(TEDS)에 따라 지능형 트랜스듀서를 지원하는 경우, 어레이에서 마이크 속성과 위치를 식별하도록 시스템을 설정할 수 있습니다.
교정
포함된 모든 마이크 세트에는 감도 값과 주파수 응답을 포함한 개별 교정 차트가 함께 제공됩니다. 이러한 감도 값은 시스템 설정에서 직접 사용할 수 있습니다.
빈번한 측정 체인 검증을 위해 참조 음원이 필요합니다. GRAS는 표준 마이크 세트에 114dB 유형을 제공하고 저잡음 세트에 특수 94dB 어댑터를 제공합니다. 사용 및 내부 품질 관리 요구 사항에 따라 최소 2년마다 세트를 재교정하는 것이 좋습니다.
성능 및 보증
GRAS 마이크 세트는 입증된 표준 포트폴리오의 구성 요소로 만들어졌으며, 모두 평생 안정성과 견고성을 보장하기 위해 선택 및 처리된 고품질 소재와 브랜드 부품으로 제조되었습니다.

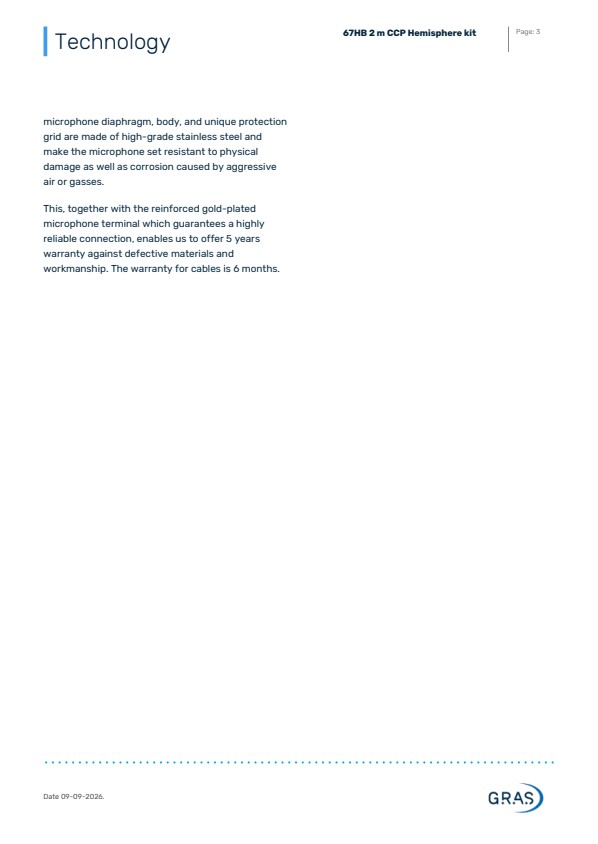

모든 부품은 검증된 클린룸 환경에서 숙련되고 헌신적인 작업자가 덴마크의 공장에서 제조 및 조립합니다. 마이크 다이어프램, 바디 및 고유한 보호 그리드는 고급 스테인리스 스틸로 만들어졌으며 마이크 세트가 공격적인 공기나 가스로 인한 물리적 손상 및 부식에 강합니다.
이는 매우 안정적인 연결을 보장하는 강화된 금도금 마이크 단자와 함께 결함 있는 재료 및 제작에 대해 5년 보증을 제공할 수 있게 해줍니다. 케이블 보증은 6개월입니다.
