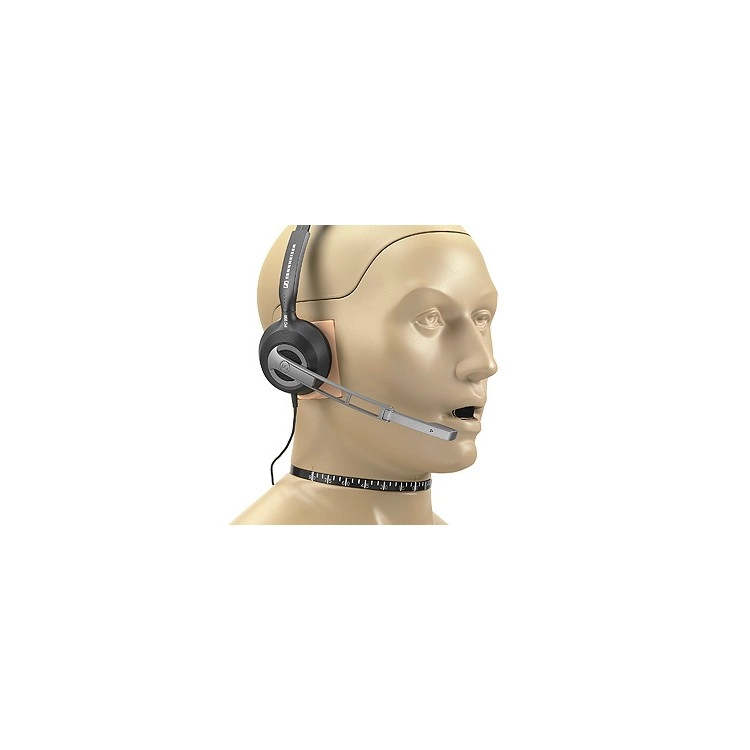

GRAS 45BC-11 저소음 헤드셋 테스트용 구강 시뮬레이터 및 인체공학적 귓바퀴 장착 KEMAR, 1채널 LEMO
가격문의(상세정보 참조)
GRAS 45BC-11 저소음 헤드셋 테스트용 구강 시뮬레이터 및 인체공학적 귓바퀴 장착 KEMAR, 1채널 LEMO

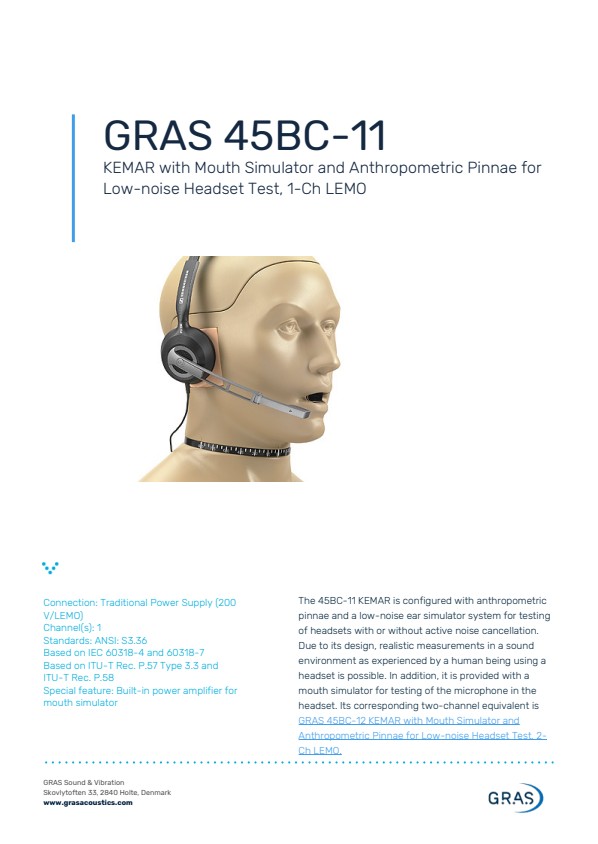

GRAS 45BC-11 KEMAR with Mouth Simulator and Anthropometric Pinnae for Low-noise Headset Test, 1-Ch LEMO
- Connection: Traditional Power Supply (200 V/LEMO)
- Channel(s): 1
- Standards: ANSI: S3.36
- Based on IEC 60318-4 and 60318-7
- Based on ITU-T Rec. P.57 Type 3.3 and
- ITU-T Rec. P.58
- Special feature: Built-in power amplifier for mouth simulator
상품
원산지 DENMARK
제조사 GRAS
브랜드 GRAS
배송
택배 · 기본 무료
클릭 하시면 이동합니다.
그라스 ・ GRAS
45BC-11
저소음 헤드셋 테스트용 구강 시뮬레이터 및 인체공학적 귓바퀴 장착 KEMAR, 1채널 LEMO
45BC-11 KEMAR with Mouth Simulator and Anthropometric Pinnae for Low-noise Headset Test, 1-Ch LEMO
45BC-11 KEMAR는 능동적 소음 제거 기능이 있거나 없는 헤드셋을 테스트하기 위한 인체 측정용 귓바퀴와 저소음 귀 시뮬레이터 시스템으로 구성되어 있습니다. 설계상 헤드셋을 사용하는 사람이 경험하는 것과 같은 사운드 환경에서 현실적인 측정이 가능합니다. 또한 헤드셋의 마이크를 테스트하기 위한 입 시뮬레이터가 제공됩니다. 해당 2채널 동등 제품은 입 시뮬레이터와 저소음 헤드셋 테스트를 위한 인체 측정용 귓바퀴가 있는 GRAS 45BC-12 KEMAR, 2채널 LEMO입니다.
기술

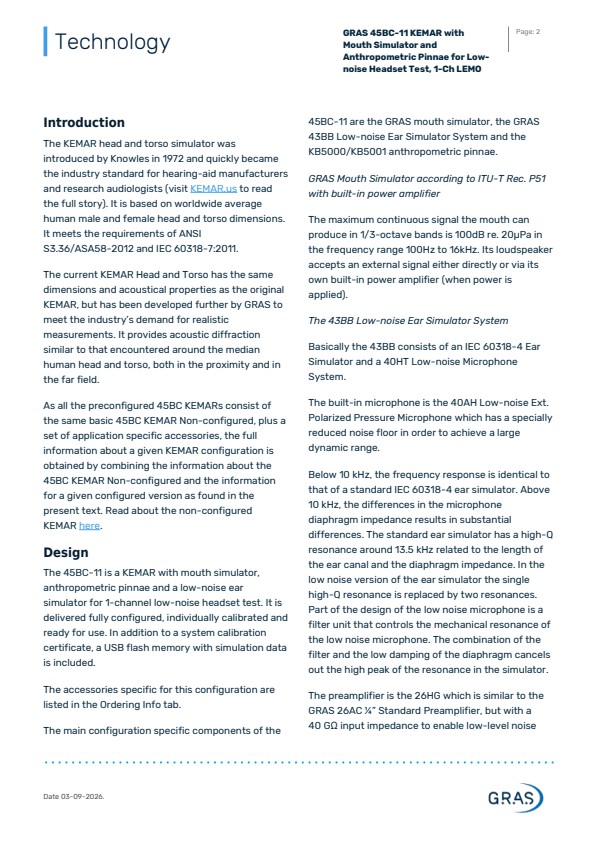

소개
KEMAR 머리 및 몸통 시뮬레이터는 1972년 Knowles가 도입했으며, 곧 보청기 제조업체와 연구 청각학자의 산업 표준이 되었습니다(전체 내용을 읽으려면 KEMAR.us를 방문하세요). 전 세계 평균적인 남성 및 여성의 머리 및 몸통 치수를 기반으로 합니다. ANSI S3.36/ASA58-2012 및 IEC 60318-7:2011의 요구 사항을 충족합니다.
현재 KEMAR 머리 및 몸통은 원래 KEMAR와 동일한 치수와 음향 특성을 가지고 있지만, GRAS에서 현실적인 측정에 대한 산업의 요구를 충족하도록 추가로 개발했습니다. 근접 및 원거리 모두에서 중간 인간 머리 및 몸통 주변에서 발생하는 것과 유사한 음향 회절을 제공합니다.
모든 사전 구성된 45BC KEMAR는 동일한 기본 45BC KEMAR 비구성과 애플리케이션별 액세서리 세트로 구성되므로 주어진 KEMAR 구성에 대한 전체 정보는 45BC KEMAR 비구성에 대한 정보와 현재 텍스트에서 찾을 수 있는 주어진 구성 버전에 대한 정보를 결합하여 얻습니다.
설계
45BC-11은 입 시뮬레이터, 인체 측정용 귓바퀴, 1채널 저소음 헤드셋 테스트를 위한 저소음 귀 시뮬레이터가 있는 KEMAR입니다. 완전히 구성되고 개별적으로 교정되어 사용할 준비가 된 상태로 제공됩니다. 시스템 교정 인증서 외에도 시뮬레이션 데이터가 포함된 USB 플래시 메모리가 포함되어 있습니다.

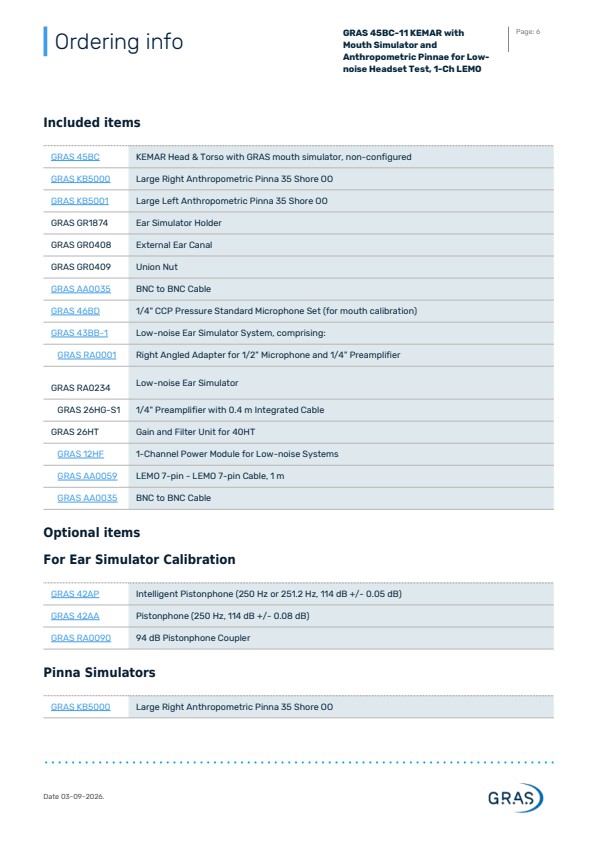

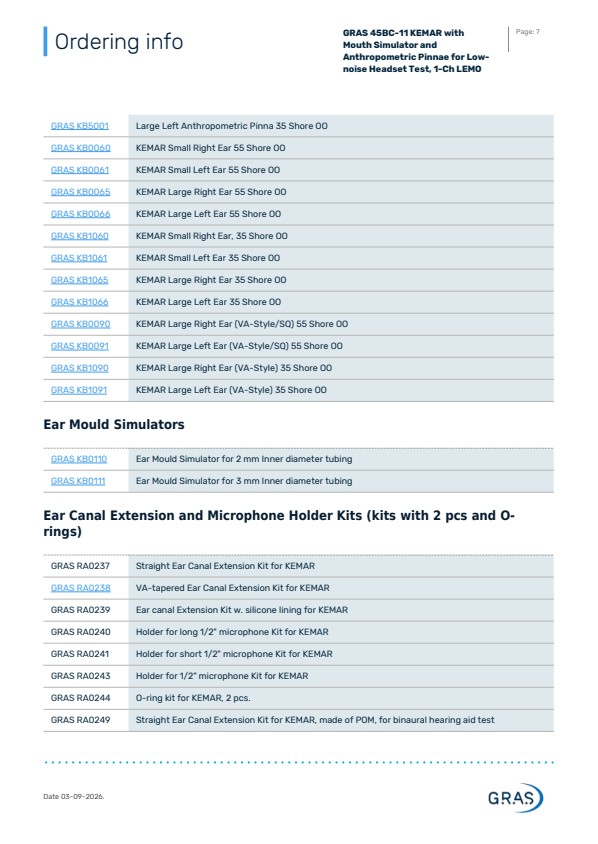

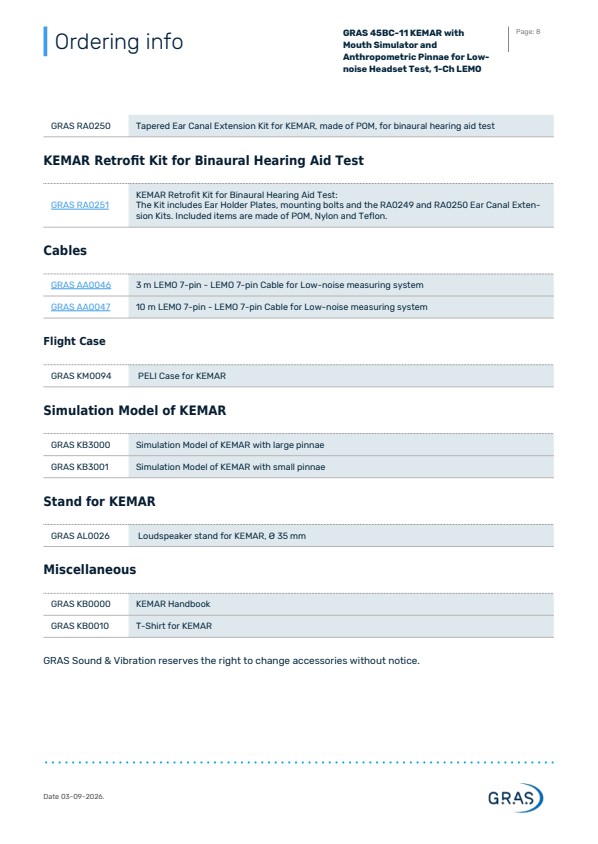

이 구성에 대한 특정 액세서리는 주문 정보 탭에 나열되어 있습니다.
45BC-11의 주요 구성별 구성 요소는 GRAS 44AA 마우스 시뮬레이터, GRAS 43BB 저잡음 이어 시뮬레이터 시스템 및 KB5000/KB5001 인체 측정용 귓바퀴입니다.
ITU-T Rec. P51에 따른 내장형 파워 앰프가 있는 44AA 마우스 시뮬레이터
입이 1/3옥타브 대역에서 생성할 수 있는 최대 연속 신호는 주파수 범위 100Hz~16kHz에서 100dB re. 20µPa입니다. 라우드스피커는 외부 신호를 직접 또는 자체 내장 파워 앰프(전원이 공급될 때)를 통해 수신합니다.
43BB 저잡음 이어 시뮬레이터 시스템
기본적으로 43BB는 IEC 60318-4 이어 시뮬레이터와 40HT 저잡음 마이크로폰 시스템으로 구성됩니다.
내장 마이크로폰은 40AH 저잡음 Ext입니다. 특별히 낮은 노이즈 플로어를 사용하여 넓은 동적 범위를 구현한 편광 압력 마이크로폰.
10kHz 미만에서는 주파수 응답이 표준 IEC 60318-4 이어 시뮬레이터와 동일합니다. 10kHz 이상에서는 마이크로폰 다이어프램 임피던스의 차이로 인해 상당한 차이가 발생합니다. 표준 이어 시뮬레이터는 귀관 길이와 다이어프램 임피던스와 관련하여 약 13.5kHz에서 높은 Q 공진을 보입니다. 저소음 버전의 이어 시뮬레이터에서는 단일 높은 Q 공진이 두 개의 공진으로 대체됩니다. 저소음 마이크로폰 설계의 일부는 저소음 마이크로폰의 기계적 공진을 제어하는 ??필터 장치입니다. 필터와 다이어프램의 낮은 감쇠의 조합은 시뮬레이터에서 공진의 높은 피크를 상쇄합니다.

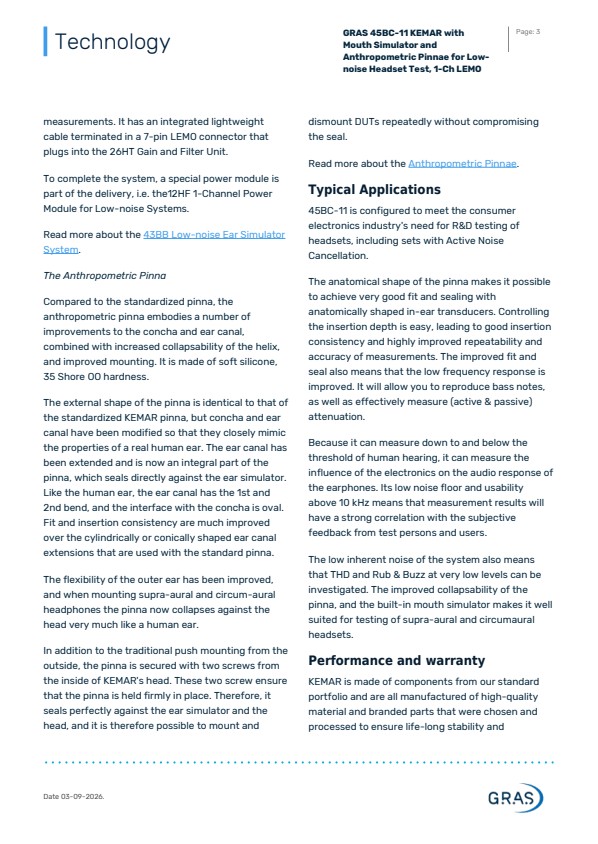

프리앰프는 GRAS 26AC ¼” 표준 프리앰프와 유사한 26HG이지만, 저레벨 노이즈 측정을 가능하게 하는 40GΩ 입력 임피던스를 제공합니다. 7핀 LEMO 커넥터로 종단된 통합 경량 케이블이 있어 26HT 게인 및 필터 장치에 꽂습니다.
시스템을 완성하기 위해 특수 전원 모듈이 제공되고, 즉 저소음 시스템용 12HF 1채널 전원 모듈이 제공됩니다.
인체 측정용 귓바퀴
표준화된 귓바퀴와 비교했을 때, 인체 측정용 귓바퀴는 나선의 접힘성이 증가하고 장착이 개선된 것과 결합된 외이도와 외이도에 대한 여러 가지 개선 사항을 구현합니다. 부드러운 실리콘으로 만들어졌으며, 쇼어 경도는 35입니다.
귓바퀴의 외부 모양은 표준화된 KEMAR와 동일합니다. 귓바퀴는 없지만, 외이도와 외이도는 실제 인간 귀의 특성을 면밀히 모방하도록 수정되었습니다. 외이도는 확장되어 이제 귓바퀴의 필수적인 부분이 되었으며, 이는 귀 시뮬레이터에 직접 밀착됩니다. 인간의 귀와 마찬가지로 외이도는 1번째와 2번째 굽힘이 있으며, 외이도와의 인터페이스는 타원형입니다. 표준 귓바퀴와 함께 사용되는 원통형 또는 원뿔형 외이도 확장보다 착용감과 삽입 일관성이 크게 개선되었습니다.
외이의 유연성이 개선되었으며, 수프라오럴 및 서큘러오럴 헤드폰을 장착할 때 귓바퀴는 이제 인간의 귀와 매우 유사하게 머리에 밀착됩니다.
외부에서 전통적인 푸시 장착 외에도 귓바퀴는 KEMAR 헤드 내부에서 두 개의 나사로 고정됩니다. 이 두 개의 나사는 귓바퀴가 제자리에 단단히 고정되도록 합니다. 따라서 귓바퀴 시뮬레이터와 머리에 완벽하게 밀착되므로 밀봉을 손상시키지 않고 DUT를 반복적으로 장착 및 분리할 수 있습니다.
일반적인 응용 분야
45BC-11은 능동 소음 제거 기능이 있는 세트를 포함하여 헤드셋의 R&D 테스트에 대한 소비자 전자 산업의 요구를 충족하도록 구성되었습니다.
고개뼈의 해부학적 모양은 해부학적 모양의 인이어 트랜스듀서로 매우 좋은 착용감과 밀봉을 달성할 수 있게 합니다. 삽입 깊이를 제어하는 ??것이 쉬워 삽입 일관성이 좋고 측정의 반복성과 정확도가 크게 향상됩니다. 착용감과 밀봉이 개선되어 저주파 응답도 개선됩니다. 저음을 재현하고 (능동 및 수동) 감쇠를 효과적으로 측정할 수 있습니다.
인간의 청력 한계 이하까지 측정할 수 있으므로 전자 장치가 이어폰의 오디오 응답에 미치는 영향을 측정할 수 있습니다. 낮은 노이즈 플로어와 10kHz 이상의 사용성은 측정 결과가 테스트 담당자와 사용자의 주관적인 피드백과 강력한 상관 관계를 갖는다는 것을 의미합니다.
시스템의 낮은 고유 소음은 또한 매우 낮은 레벨의 THD 및 Rub & Buzz를 조사할 수 있음을 의미합니다. 귓바퀴의 개선된 접이식성과 내장된 입 시뮬레이터는 초귀 및 주변귀 헤드셋 테스트에 적합합니다.
성능 및 보증

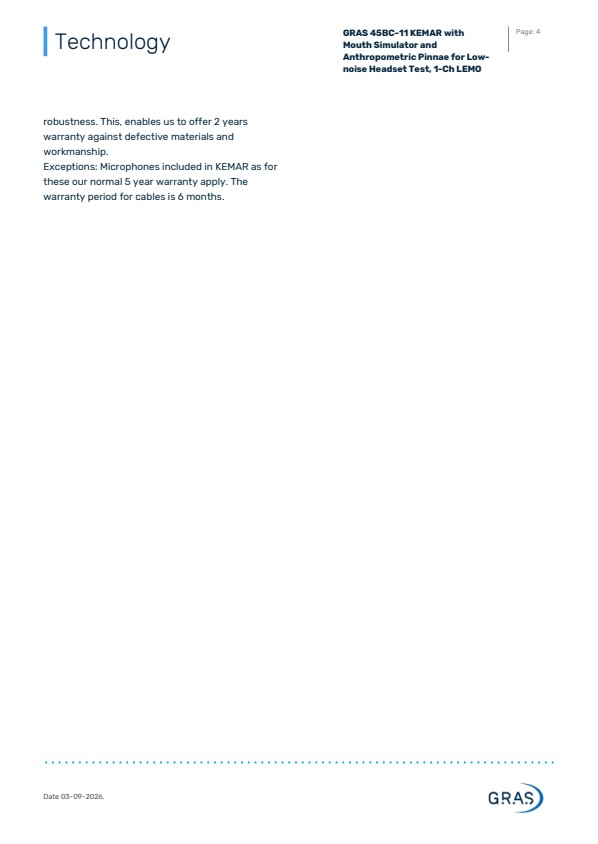

KEMAR는 표준 포트폴리오의 구성 요소로 만들어졌으며, 모두 고품질 소재와 브랜드 부품으로 제조되었으며, 평생 안정성과 견고성을 보장하기 위해 선택 및 가공되었습니다. 이를 통해 결함이 있는 소재 및 제작에 대해 2년 보증을 제공할 수 있습니다.
예외: KEMAR에 포함된 마이크는 일반적인 5년 보증이 적용됩니다. 케이블의 보증 기간은 6개월입니다.
