그라스 ・ GRAS
43BA-1
1/4 0.4cc 고주파 커플러 키트
43BA-1 1/4 0.4cc High Frequency Coupler Kit

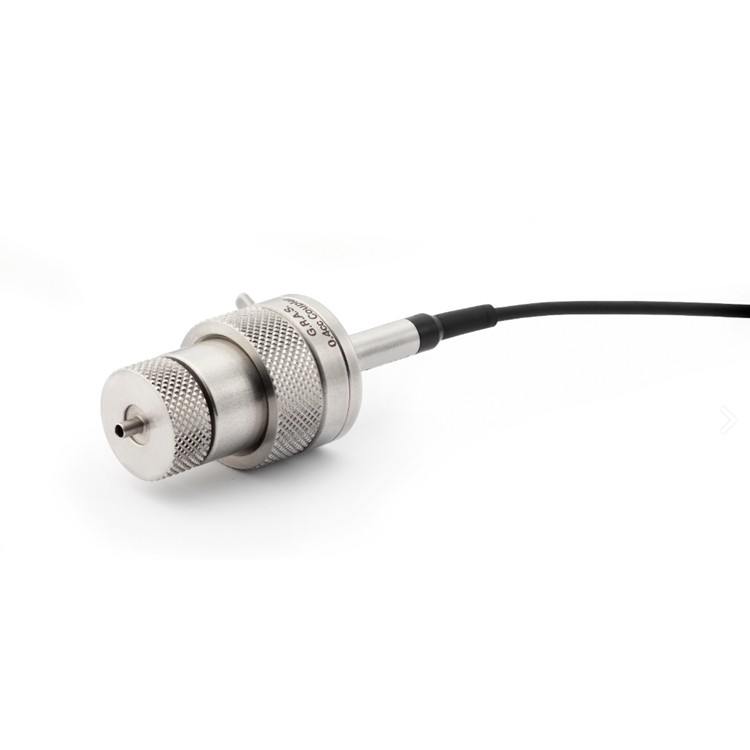

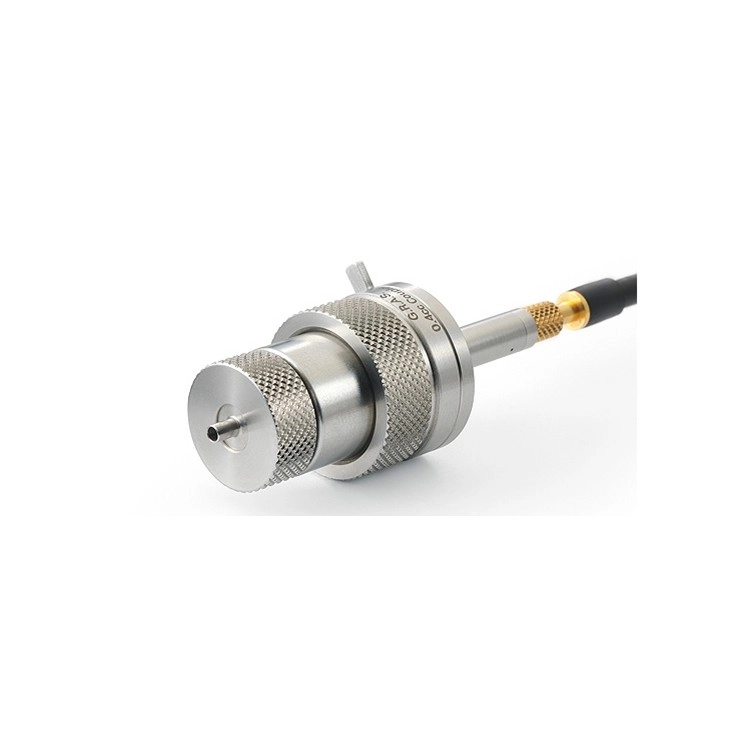

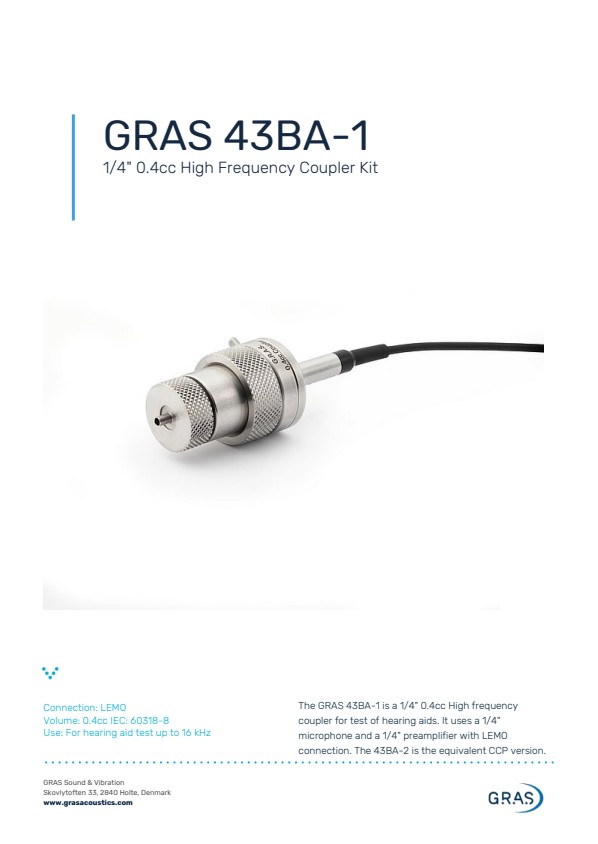

GRAS 43BA-1은 보청기 테스트용 1/4" 0.4cc 고주파 커플러입니다. 1/4" 마이크와 LEMO 연결이 있는 1/4" 프리앰프를 사용합니다. 43BA-2는 동등한 CCP 버전입니다.

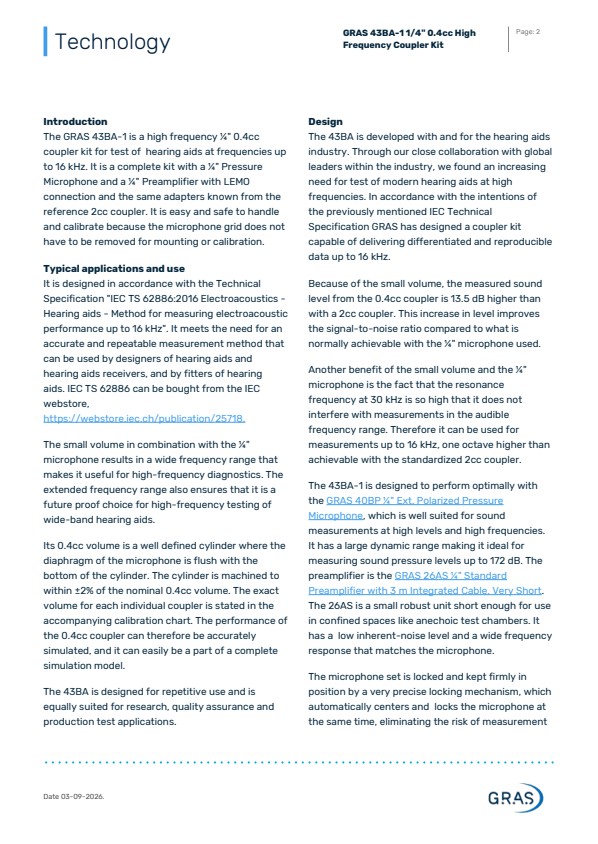

기술
소개
GRAS 43BA-1은 최대 16kHz 주파수에서 보청기 테스트용 고주파 ¼" 0.4cc 커플러 키트입니다. ¼" 압력 마이크와 LEMO 연결이 있는 ¼" 프리앰프, 참조 2cc 커플러에서 알려진 것과 동일한 어댑터가 포함된 완전한 키트입니다. 마이크 그리드를 장착 또는 교정을 위해 제거할 필요가 없으므로 취급 및 교정이 쉽고 안전합니다.
일반적인 응용 분야 및 사용
기술 사양 "IEC TS 62886:2016 전기음향 - 보청기 - 최대 16kHz의 전기음향 성능 측정 방법"에 따라 설계되었습니다. 보청기 및 보청기 수신기 설계자와 보청기 설치자가 사용할 수 있는 정확하고 반복 가능한 측정 방법에 대한 요구 사항을 충족합니다.
¼" 마이크와 결합된 작은 볼륨은 고주파 진단에 유용한 넓은 주파수 범위를 제공합니다. 확장된 주파수 범위는 또한 광대역 보청기의 고주파 테스트를 위한 미래 지향적인 선택임을 보장합니다.
0.4cc 볼륨은 마이크의 다이어프램이 실린더 바닥과 같은 높이에 있는 잘 정의된 실린더입니다. 실린더는 공칭 0.4cc 볼륨의 ±2% 이내로 가공됩니다. 각 개별 커플러의 정확한 볼륨은 첨부된 교정 차트에 명시되어 있습니다. 따라서 0.4cc 커플러의 성능을 정확하게 시뮬레이션할 수 있으며, 완전한 시뮬레이션 모델의 일부가 될 수 있습니다.
43BA는 반복 사용을 위해 설계되었으며 연구, 품질 보증 및 생산 테스트 애플리케이션에도 적합합니다.
디자인
43BA는 보청기 산업과 함께 개발되었습니다. 업계의 글로벌 리더와의 긴밀한 협력을 통해 고주파에서 최신 보청기를 테스트해야 할 필요성이 점점 커지고 있음을 발견했습니다. 이전에 언급된 IEC 기술 사양의 의도에 따라 GRAS는 최대 16kHz까지 차별화되고 재현 가능한 데이터를 제공할 수 있는 커플러 키트를 설계했습니다.
작은 볼륨으로 인해 0.4cc 커플러에서 측정된 사운드 레벨은 2cc 커플러보다 13.5dB 더 높습니다. 이러한 레벨 증가는 일반적으로 사용되는 ¼" 마이크로폰으로 달성할 수 있는 것과 비교하여 신호 대 잡음비를 개선합니다.
작은 볼륨과 ¼" 마이크의 또 다른 이점은 30kHz의 공진 주파수가 너무 높아서 가청 주파수 범위의 측정을 방해하지 않는다는 사실입니다. 따라서 표준화된 2cc 커플러로 달성할 수 있는 것보다 1옥타브 높은 최대 16kHz의 측정에 사용할 수 있습니다.
43BA-1은 높은 레벨과 고주파에서 사운드 측정에 적합한 GRAS 40BP ¼" Ext. Polarized Pressure Microphone과 함께 최적의 성능을 발휘하도록 설계되었습니다. 이 제품은 다이내믹 레인지가 넓어 최대 172dB의 음압 레벨을 측정하는 데 이상적입니다. 프리앰프는 3m 통합 케이블이 있는 GRAS 26AS ¼" Standard Preamplifier, Very Short입니다. 26AS는 무반향 시험실과 같은 좁은 공간에서 사용하기에 충분히 짧은 작고 견고한 장치입니다. 낮은 고유 잡음 레벨과 마이크와 일치하는 넓은 주파수 응답을 제공합니다.

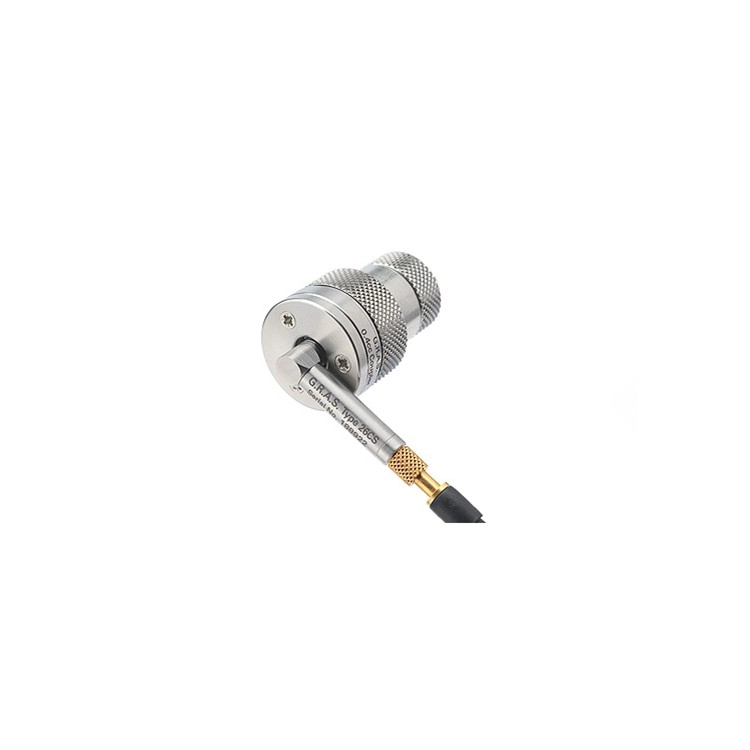

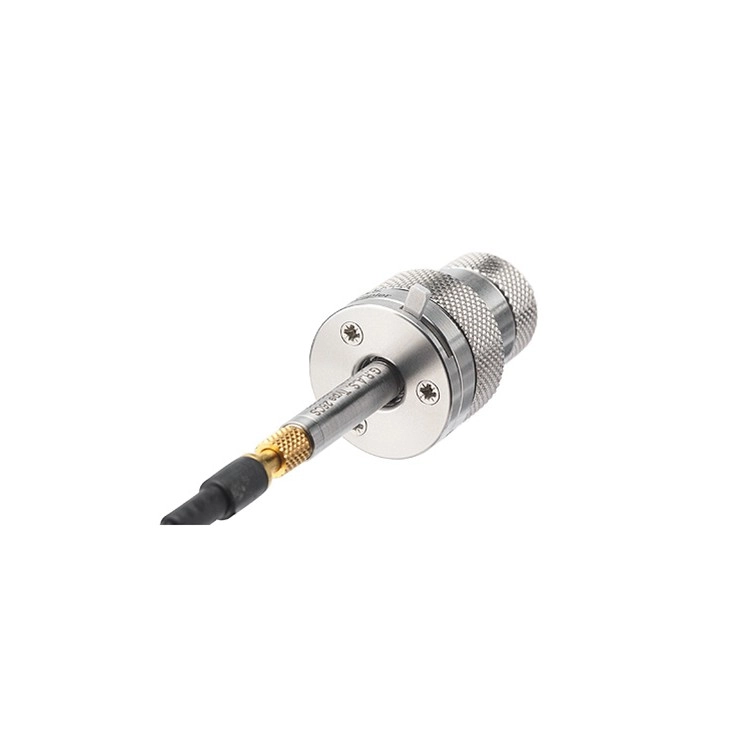

마이크 세트는 매우 정밀한 잠금 메커니즘으로 잠기고 제자리에 단단히 고정되어 마이크를 자동으로 중앙에 놓고 동시에 잠그므로 마이크의 잘못된 위치로 인한 측정 오류의 위험을 제거합니다. O-링은 마이크의 밀폐를 보장합니다. 마이크 세트는 도구 없이도 감도 교정을 위해 쉽게 제거할 수 있습니다. 보호 그리드를 제거할 필요가 전혀 없으며, 마이크를 사용하거나 교정하거나 다른 방법으로 다룰 필요도 없습니다.

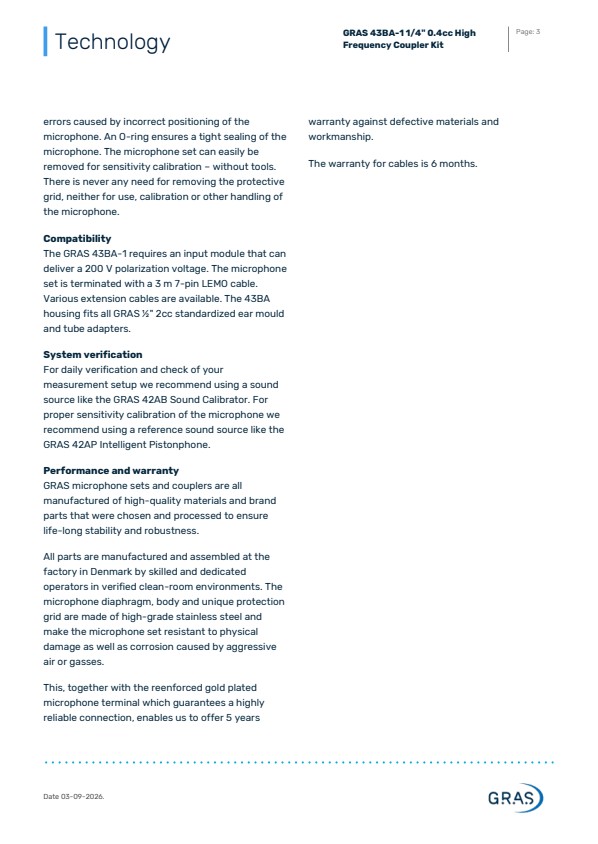

호환성
GRAS 43BA-1에는 200V 분극 전압을 전달할 수 있는 입력 모듈이 필요합니다. 마이크 세트는 3m 7핀 LEMO 케이블로 종단됩니다. 다양한 연장 케이블을 사용할 수 있습니다. 43BA 하우징은 모든 GRAS ½" 2cc 표준 이어 몰드 및 튜브 어댑터에 맞습니다.
시스템 검증
매일의 검증 및 측정 설정 확인을 위해 GRAS 42AB Sound Calibrator와 같은 음원을 사용하는 것이 좋습니다. 마이크의 적절한 감도 교정을 위해 GRAS 42AP Intelligent Pistonphone과 같은 기준 음원을 사용하는 것이 좋습니다.
성능 및 보증
GRAS 마이크 세트와 커플러는 모두 평생 안정성과 견고성을 보장하기 위해 선택 및 처리된 고품질 소재와 브랜드 부품으로 제조됩니다.
모든 부품은 검증된 클린룸 환경에서 숙련되고 헌신적인 작업자가 덴마크의 공장에서 제조 및 조립합니다. 마이크 다이어프램, 본체 및 고유한 보호 그리드는 고급 스테인리스 스틸로 만들어졌으며 마이크 세트는 공격적인 공기 또는 가스로 인한 물리적 손상 및 부식에 강합니다.
이는 매우 안정적인 연결을 보장하는 강화된 금도금 마이크 단자와 함께 결함이 있는 소재 및 제작에 대해 5년 보증을 제공할 수 있습니다.
케이블 보증은 6개월입니다.
