마너 ・ MANNER

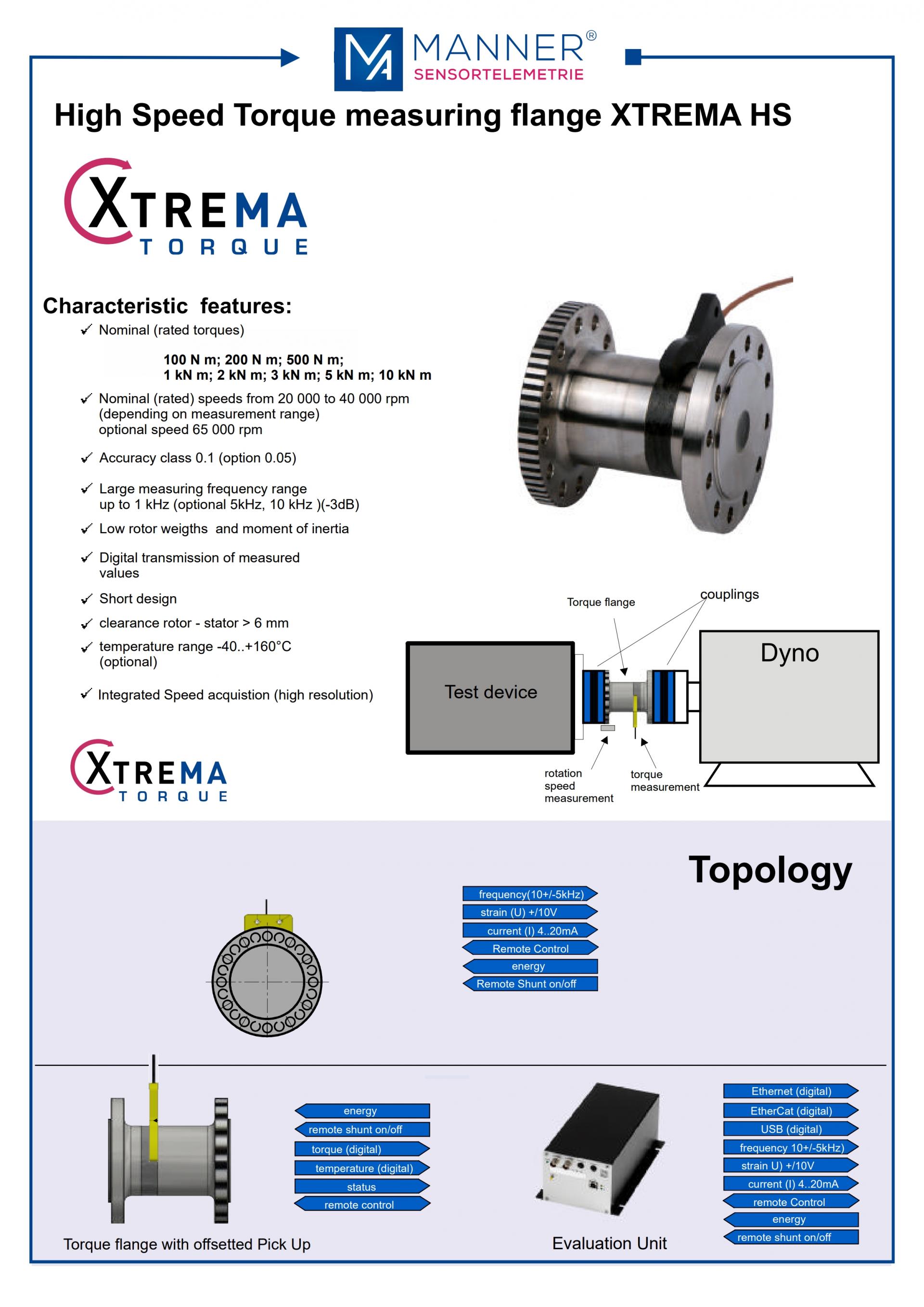

고속용 Torque 측정
항공 분야 및 e- 모빌리티 개발을 위해 55,000 -1 / min의 고속 테스트 벤치. 필요합니다.
항공 산업, 특히 터빈 부문의 오랜 파트너십을 통해 MANNER Sensortelemetrie는 적합한 센서 제조에 대한 광범위한 경험을 쌓았습니다.
터빈 및 터보 차저 테스트 스탠드 용 센서의 설계 및 구현을 지속적으로 발전시킴으로써 MANNER는 지난 15 년 동안 기계 설계부터 최대 160 ° C의 높은 주변 온도에서 고정밀 토크 측정에 이르기까지 고도로 전문화된 전문 지식을 획득했습니다. 물론 비접촉 전송 기술인 센서 원격 측정입니다.
토크 범위
- 200 N · m
- 500 N · m
- 1kN · m
- 2kN · m
속도 표준 버전
- 27.000 분 -1
- 55.000 분 -1
선택 사양인 중공 축은 복잡한 테스트 스탠드 설정을 지원합니다.
중앙 또는 액추에이터 시스템의 오일 공급은 문제가 되지 않습니다.
마지막으로 MANNER는 개별 연결이 있는 고객 별 플랜지 형상을 위해 열려 있습니다.
이것은 샤프트 역학에 결정적 일 수 있습니다. 고온 저항으로 인해 고 감속 기어 박스의 솔루션도 구현할 수 있습니다.
새로운 e- 모빌리티 테스트 벤치 개념을 위한 고정밀 토크 측정은 다음과 같은 특징을 가지고 있습니다.
- 굽힘 모멘트, 횡력 및 축력과 같은 기생 력을 분리하여 설계
- 최대 0.05의 정확도 등급
- -45 ~ + 160 ° C의 온도 범위
- 전자 보상을 통한 전체 온도 범위에 대한 정확도 유지
- 통합 속도 측정
- 오일 증거
- 데이터 출력 : 아날로그 또는 EtherCAT, CAN 및 이더넷 가능
전기 모터 용 테스트 스탠드의 특정 문제는 주변 온도가 지속적으로 증가하고 변화한다는 것입니다. 잘 알려진 바와 같이, 측정 물체의 탄성 계수는 온도에 따라 대략적으로 변화합니다. 2.5 %로 상당히 중요합니다. 또한 이러한 속도에서는 영점의 속도에 따른 오류가 있습니다.
이러한 문제를 극복하기 위해 MANNER는 전체 작동 범위에서 일관되고 높은 정확도를 보장하는 온도 및 속도 보상 토크 센서를 개발했습니다.

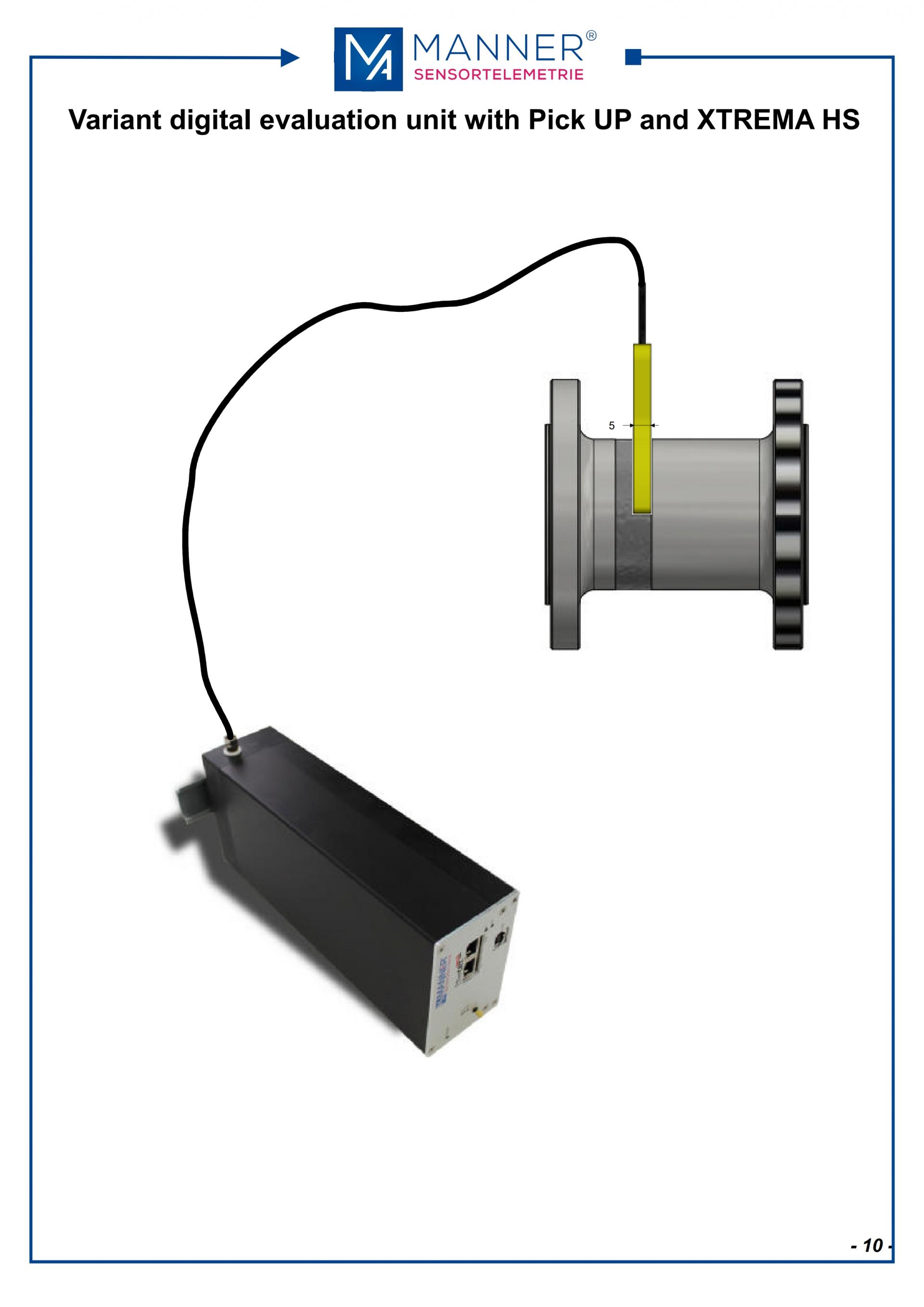

획득 한 토크 값은 로터 내에서 디지털화되어 신호 픽업 장치로 비접촉 디지털 전송이 가능합니다. 처리 장치의 통합 신호 프로세서는 측정된 프로파일의 원시 데이터를 실시간으로 보정 된 값으로 변환합니다. 이 과정은 체온과 속도 측정을 기반으로 합니다. 최신 테스트 스탠드에서 수집된 데이터는 일반적으로 EtherCAT, CAN 또는 이더넷을 통해 디지털 방식으로 테스트 스탠드 데이터 수집 시스템으로 전송됩니다.

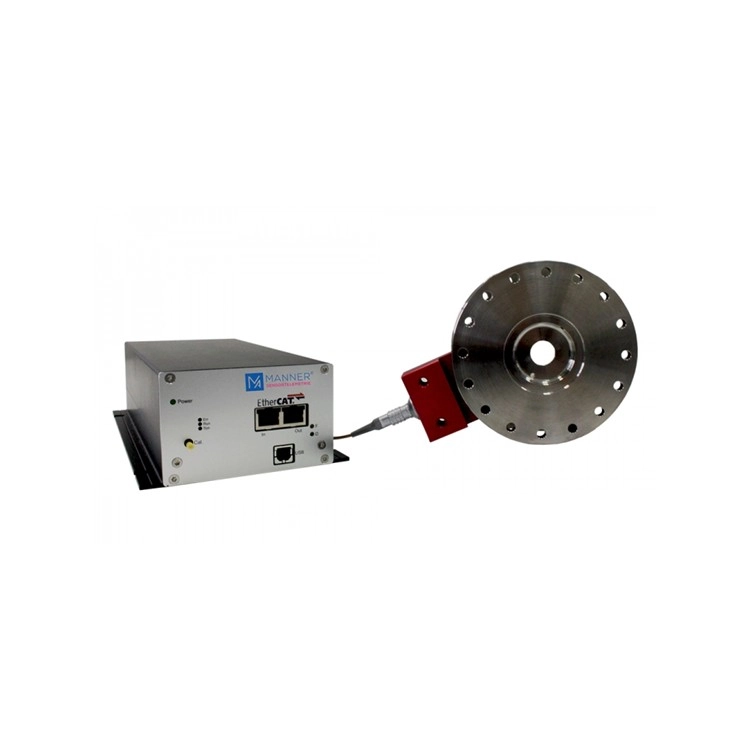

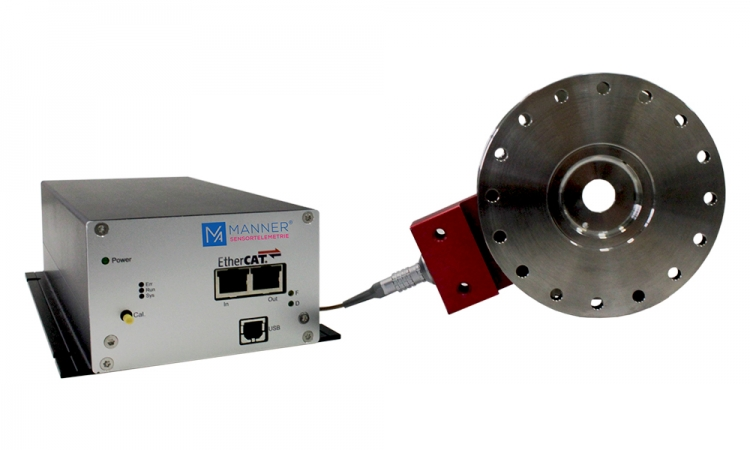

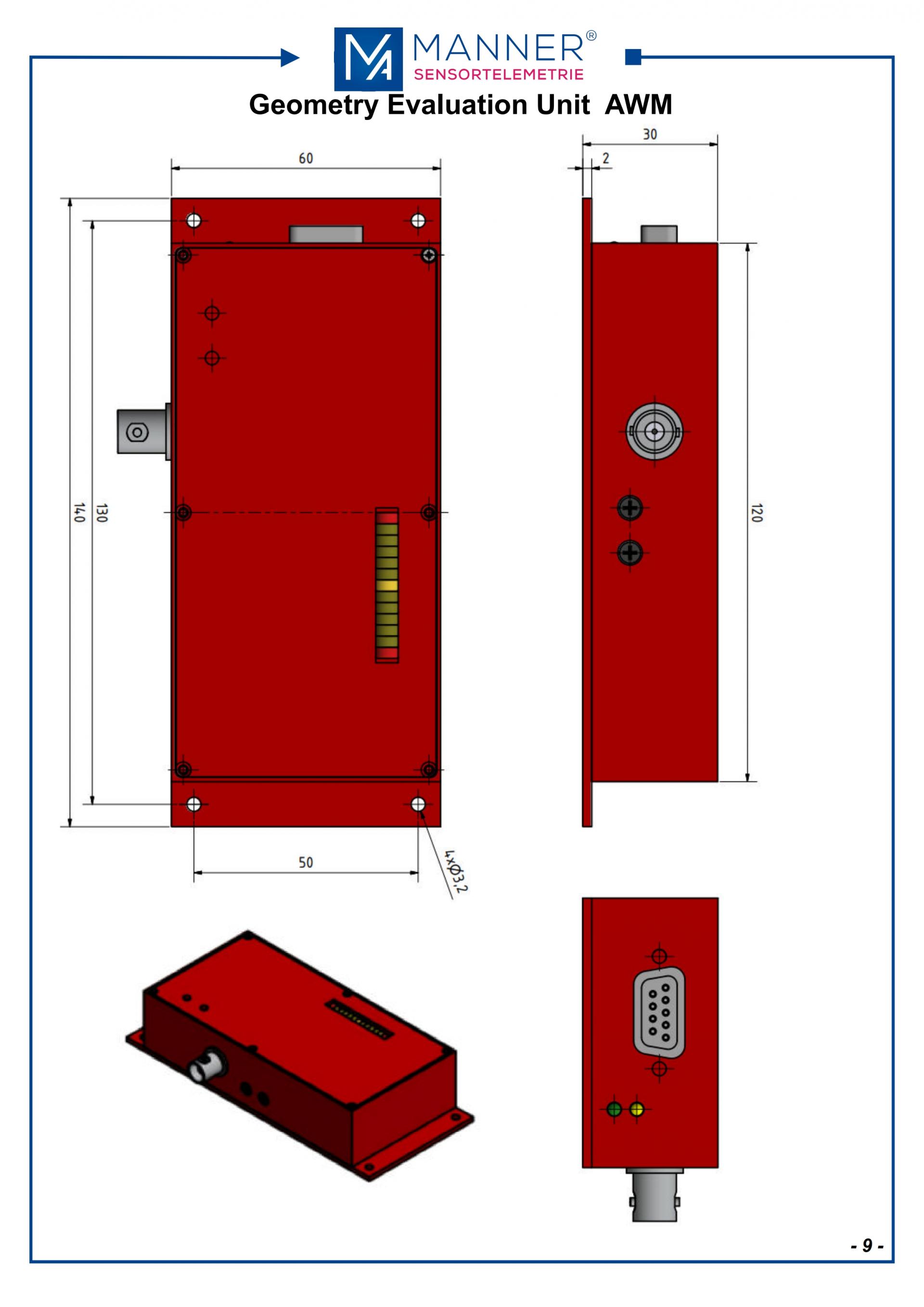

제어 캐비닛에 설치하기 위한 튜브 설계 평가 장치가 있는 MANNER HS-Torque
센서 품질은 주변 온도가 -40 ~ 160 ° C 인 에어컨이 설치된 교정 장비를 통해 모니터링됩니다. 회전 속도 테스트는 센서가 회전 속도와 독립적으로 제어되는지 확인합니다.
표준 어플리케이션의 경우 HS-Torque 범위를 권장합니다. 최대 40.000 min-1의 높은 공칭 속도는 HS-Torque 설계에 문제가 되지 않습니다. HS-Torque 센서는 18 년 이상 터빈 테스트에 성공적으로 사용되었습니다.
