GRAS 67TS-1-CL 매립형 마이크 포함 난류차단 스크린키트
가격문의(상세정보 참조)

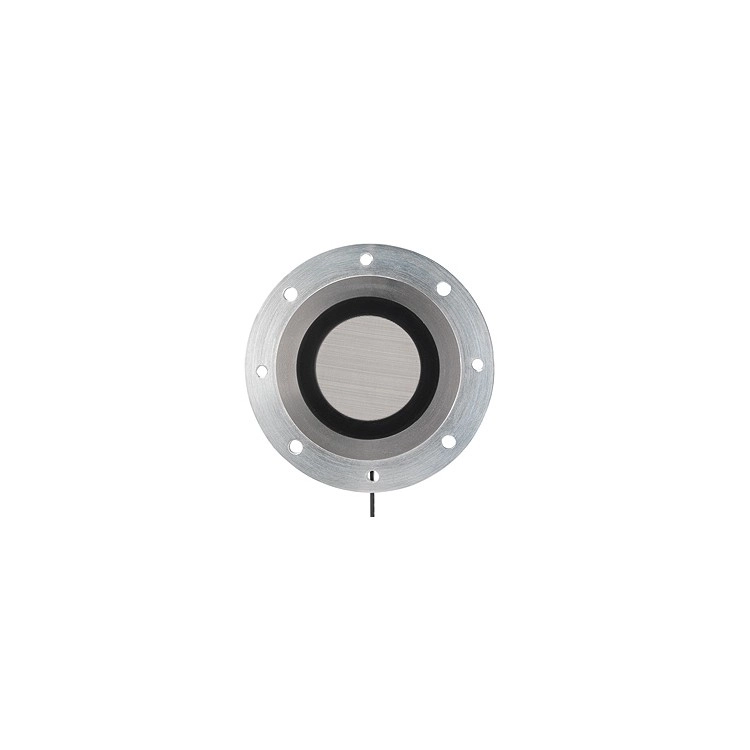

GRAS 67TS-1-CL 매립형 마이크 포함 난류차단 스크린키트

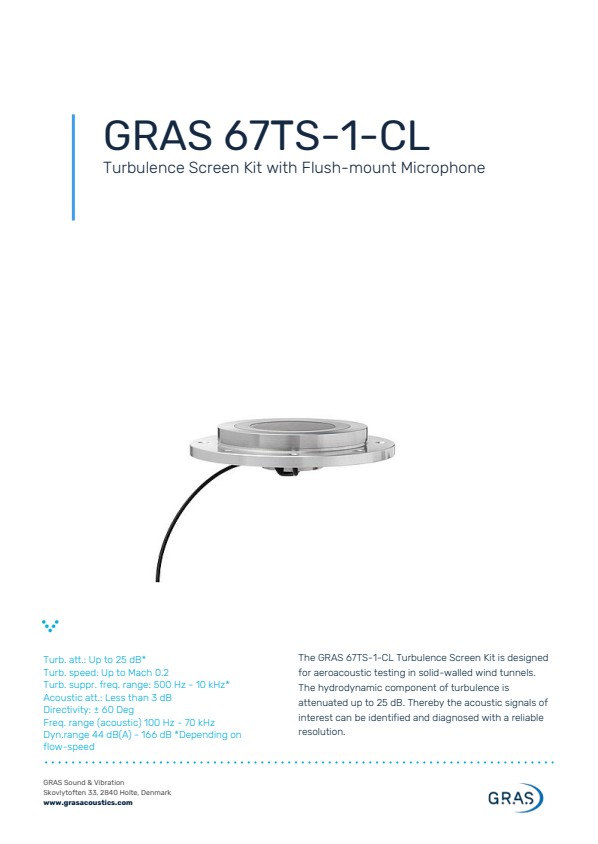

GRAS 67TS-1-CL Turbulence Screen Kit with Flush-mount Microphone

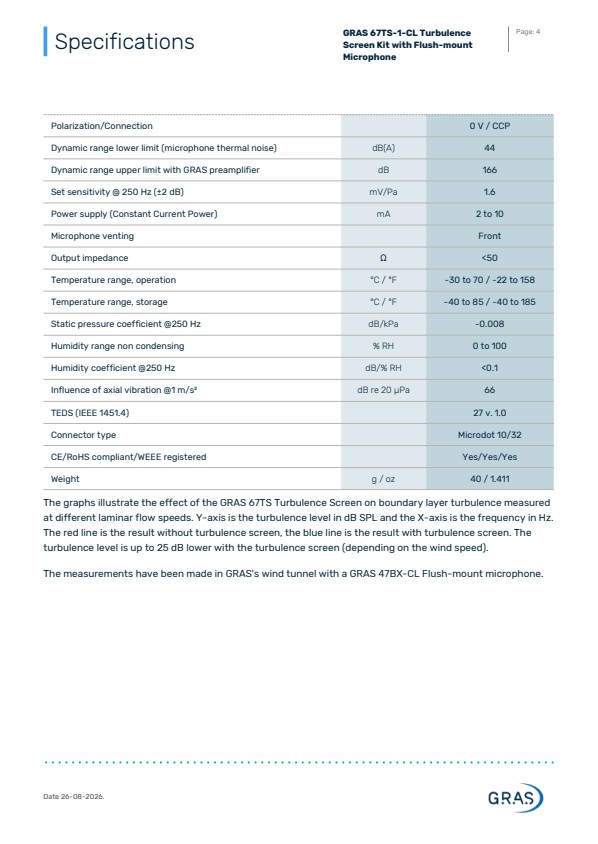

- Turb. att.: Up to 25 dB*
- Turb. speed: Up to Mach 0.2
- Turb. suppr. freq. range: 500 Hz - 10 kHz*
- Acoustic att.: Less than 3 dB
- Directivity: ± 60 Deg
- Freq. range (acoustic) 100 Hz - 70 kHz
- Dyn.range 44 dB(A) - 166 dB *Depending on flow-speed
상품
원산지 DENMARK
제조사 GRAS
브랜드 GRAS
배송
택배 · 기본 무료
클릭 하시면 이동합니다.
그라스 ・ GRAS
67TS-1-CL
매립형 마이크 포함 난류차단 스크린키트
67TS-1-CL Turbulence Screen Kit with Flush-mount Microphone
GRAS 67TS-1-CL 난류 스크린 키트는 견고한 벽의 풍동에서 공기역학 테스트를 위해 설계되었습니다. 난류의 유체역학적 구성 요소는 최대 25dB까지 감쇠됩니다. 따라서 관심 있는 음향 신호를 식별하고 신뢰할 수 있는 해상도로 진단할 수 있습니다.
기술

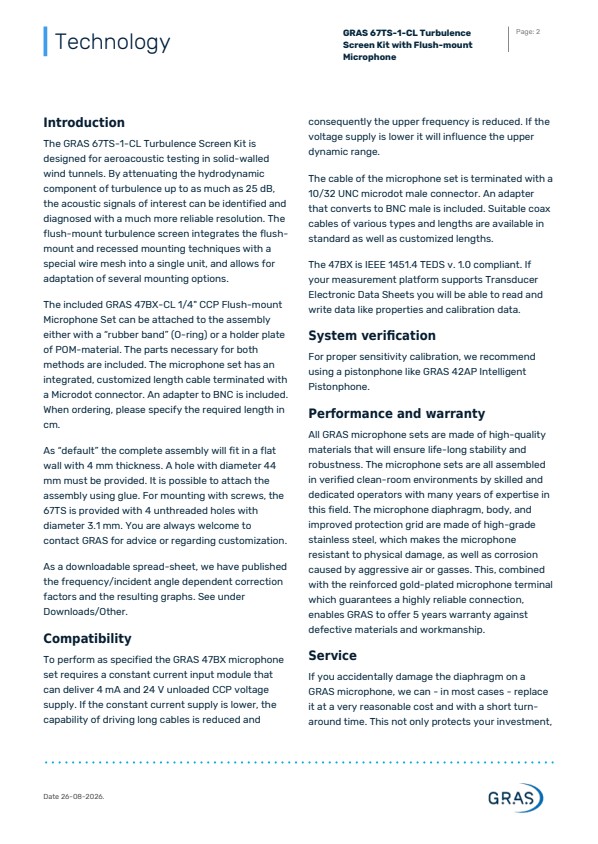

소개

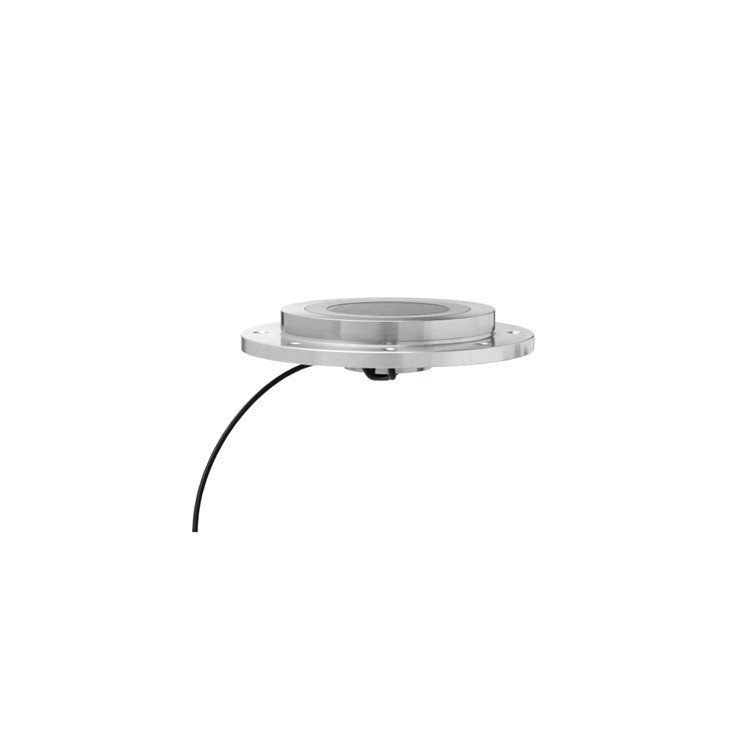

GRAS 67TS-1-CL 난류 스크린 키트는 견고한 벽의 풍동에서 공기역학 테스트를 위해 설계되었습니다. 난류의 유체역학적 구성 요소를 최대 25dB까지 감쇠시킴으로써 관심 있는 음향 신호를 훨씬 더 신뢰할 수 있는 해상도로 식별하고 진단할 수 있습니다. 플러시 마운트 난류 스크린은 플러시 마운트 및 리세스 장착 기술을 특수 와이어 메시와 함께 단일 장치로 통합하여 여러 장착 옵션을 적용할 수 있습니다.

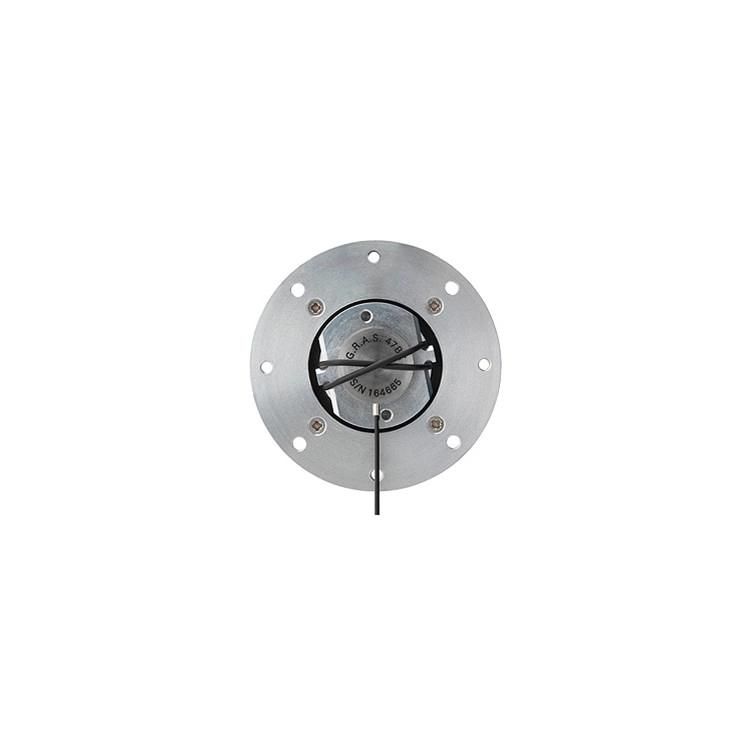

포함된 GRAS 47BX-CL 1/4" CCP 플러시 마운트 마이크 세트는 "고무 밴드"(O-링) 또는 POM 소재의 홀더 플레이트로 조립품에 부착할 수 있습니다. 두 가지 방법에 필요한 부품이 포함되어 있습니다. 마이크 세트에는 Microdot 커넥터로 종단된 통합된 사용자 지정 길이의 케이블이 있습니다. BNC 어댑터가 포함되어 있습니다. 주문 시 필요한 길이를 cm 단위로 지정하십시오.
"기본"으로 전체 조립품은 두께가 4mm인 평평한 벽에 맞습니다. 직경이 44mm인 구멍을 제공해야 합니다. 접착제를 사용하여 조립품을 부착할 수 있습니다. 나사로 장착하기 위해 67TS에는 직경이 3.1mm인 나사산이 없는 구멍이 4개 제공됩니다. 언제든지 GRAS에 문의하여 조언이나 사용자 지정에 관해 문의하십시오.
다운로드 가능한 스프레드시트로 주파수/입사각 종속 보정 계수와 결과 그래프를 게시했습니다. 다운로드/기타에서 참조하십시오.
호환성
지정된 대로 수행하려면 GRAS 47BX 마이크 세트에는 4mA 및 24V 무부하 CCP 전압 공급을 제공할 수 있는 정전류 입력 모듈이 필요합니다. 정전류 공급이 낮으면 긴 케이블을 구동하는 기능이 감소하고 결과적으로 상위 주파수가 감소합니다. 전압 공급이 낮으면 상위 동적 범위에 영향을 미칩니다.
마이크 세트의 케이블은 10/32 UNC 마이크로닷 수 커넥터로 종단됩니다. BNC 수로 변환하는 어댑터가 포함되어 있습니다. 다양한 유형과 길이의 적합한 동축 케이블은 표준 길이와 사용자 지정 길이로 제공됩니다.
47BX는 IEEE 1451.4 TEDS v. 1.0을 준수합니다. 측정 플랫폼이 트랜스듀서 전자 데이터 시트를 지원하는 경우 속성 및 교정 데이터와 같은 데이터를 읽고 쓸 수 있습니다.
시스템 검증
적절한 감도 교정을 위해 GRAS 42AP Intelligent Pistonphone과 같은 피스톤폰을 사용하는 것이 좋습니다.
성능 및 보증
모든 GRAS 마이크 세트는 평생 안정성과 견고성을 보장하는 고품질 소재로 제작되었습니다. 마이크 세트는 모두 이 분야에서 수년간의 전문 지식을 가진 숙련되고 헌신적인 작업자가 검증된 클린룸 환경에서 조립합니다. 마이크 다이어프램, 본체 및 개선된 보호 그리드는 고급 스테인리스 스틸로 제작되어 마이크가 물리적 손상과 공격적인 공기 또는 가스로 인한 부식에 강합니다. 이는 매우 안정적인 연결을 보장하는 강화된 금도금 마이크 단자와 결합하여 GRAS는 결함이 있는 소재 및 제작에 대해 5년 보증을 제공합니다.
서비스
GRAS 마이크의 다이어프램을 실수로 손상시킨 경우 대부분의 경우 매우 합리적인 비용으로 짧은 처리 시간 내에 교체할 ??수 있습니다. 이는 투자를 보호할 뿐만 아니라 새로운 일련 번호 등에 대해 걱정할 필요가 없기 때문에 품질 보증 부서를 기쁘게 합니다.

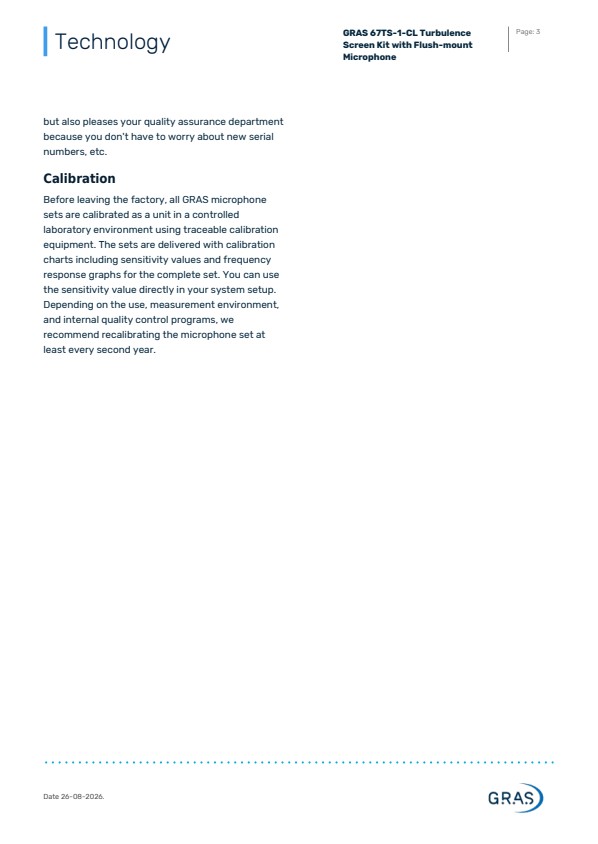

교정
공장에서 출고되기 전에 모든 GRAS 마이크 세트는 추적 가능한 교정 장비를 사용하여 통제된 실험실 환경에서 단위로 교정됩니다. 세트에는 전체 세트에 대한 감도 값과 주파수 응답 그래프를 포함한 교정 차트가 함께 제공됩니다. 시스템 설정에서 감도 값을 직접 사용할 수 있습니다. 사용, 측정 환경 및 내부 품질 관리 프로그램에 따라 최소 2년에 한 번 마이크 세트를 재교정하는 것이 좋습니다.
