드럭 ・ DRUCK
PTX/PMP 3000 series
증폭형 항공우주 압력 변환기
Amplified Aerospace Pressure Transducers

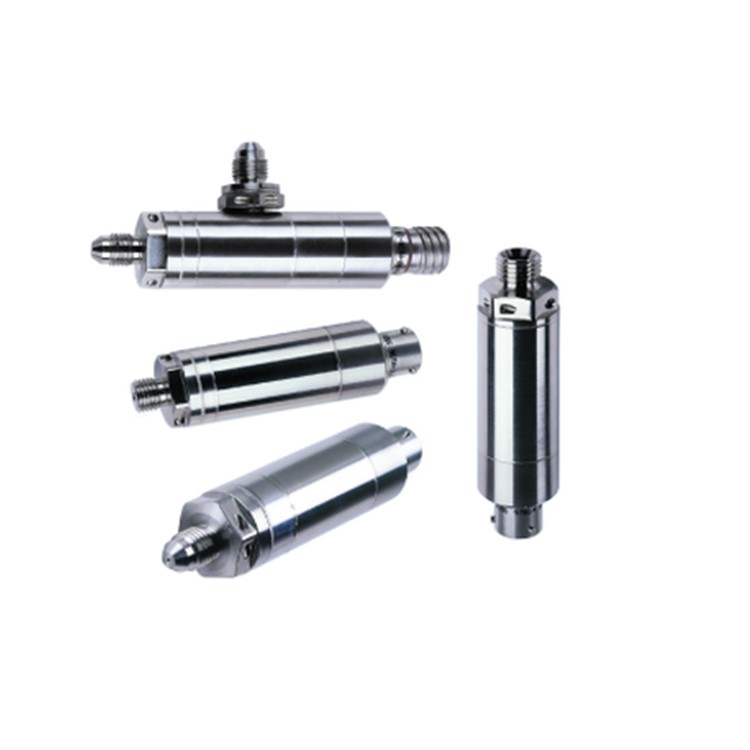

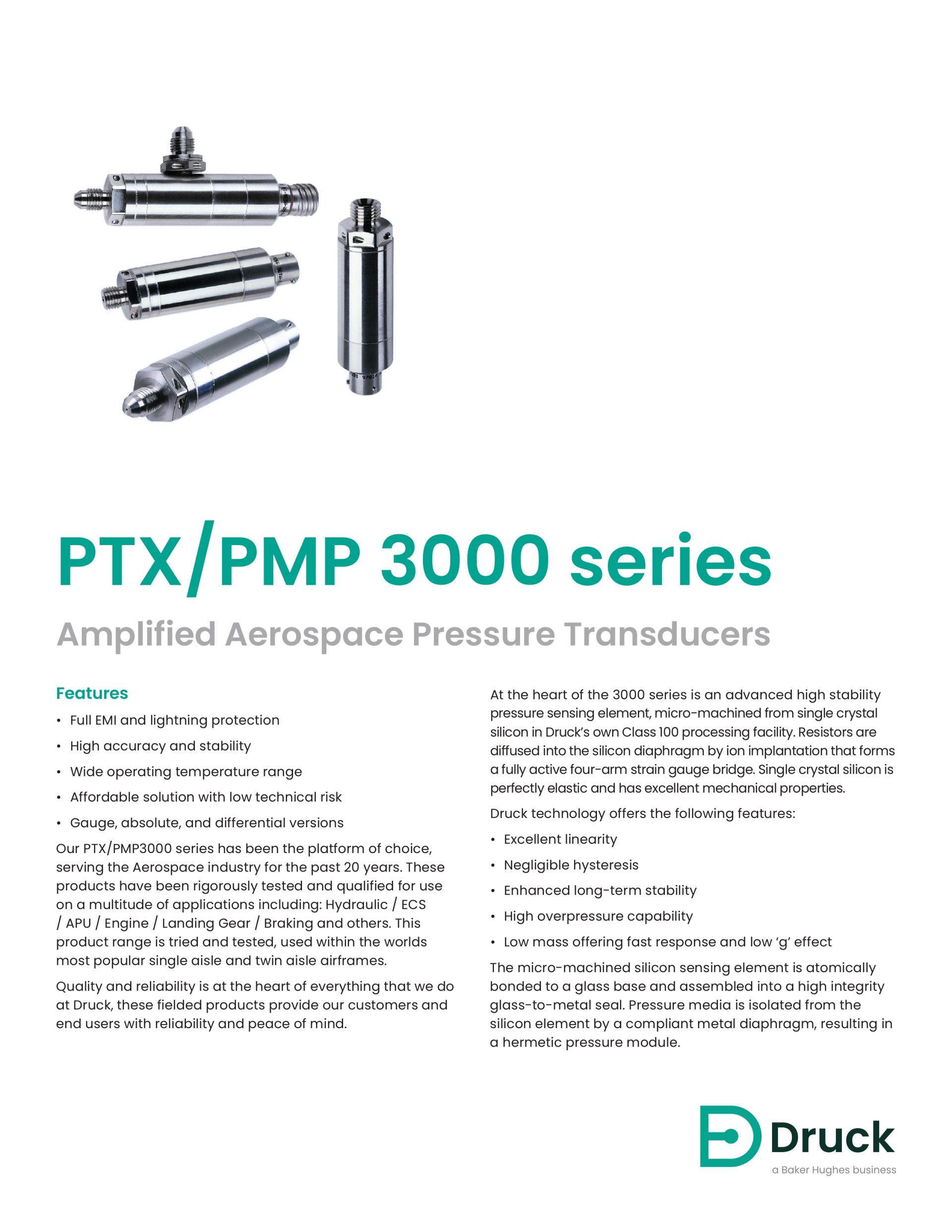

PTX/PMP3000 시리즈는 지난 20년간 항공우주 산업에서 선호되는 플랫폼으로 자리매김해 왔습니다.
이 제품들은 유압/ECS/APU/엔진/랜딩 기어/제동 시스템 등 다양한 분야에 적용 가능하도록 엄격한 테스트와 인증을 거쳤습니다.
이 제품군은 전 세계에서 가장 널리 사용되는 단일 통로 및 이중 통로 항공기에 탑재되어 검증된 성능을 자랑합니다.
드럭은 품질과 신뢰성을 모든 사업 활동의 핵심으로 삼고 있으며, 이러한 제품들을 통해 고객과 최종 사용자에게 신뢰성과 안심을 제공합니다.
3000 시리즈의 핵심은 드럭(Druck) 자체의 Class 100 가공 시설에서 단결정 실리콘을 미세 가공하여 만든 고안정성 압력 감지 소자입니다.
저항기는 이온 주입을 통해 실리콘 다이어프램에 확산되어 완전 활성형 4암 스트레인 게이지 브리지를 형성합니다.
단결정 실리콘은 완벽한 탄성을 지니고 있으며 우수한 기계적 특성을 자랑합니다.
Druck 기술은 다음과 같은 기능을 제공합니다.
- 뛰어난 선형성
- 무시할 만한 히스테리시스
- 장기 안정성 향상
- 높은 과압 성능
낮은 질량으로 빠른 응답 속도와 낮은 'g' 효과를 제공합니다.
미세 가공된 실리콘 감지 소자는 유리 기판에 원자 수준으로 접합되어 높은 밀봉성을 가진 유리-금속 밀봉 구조로 조립됩니다.

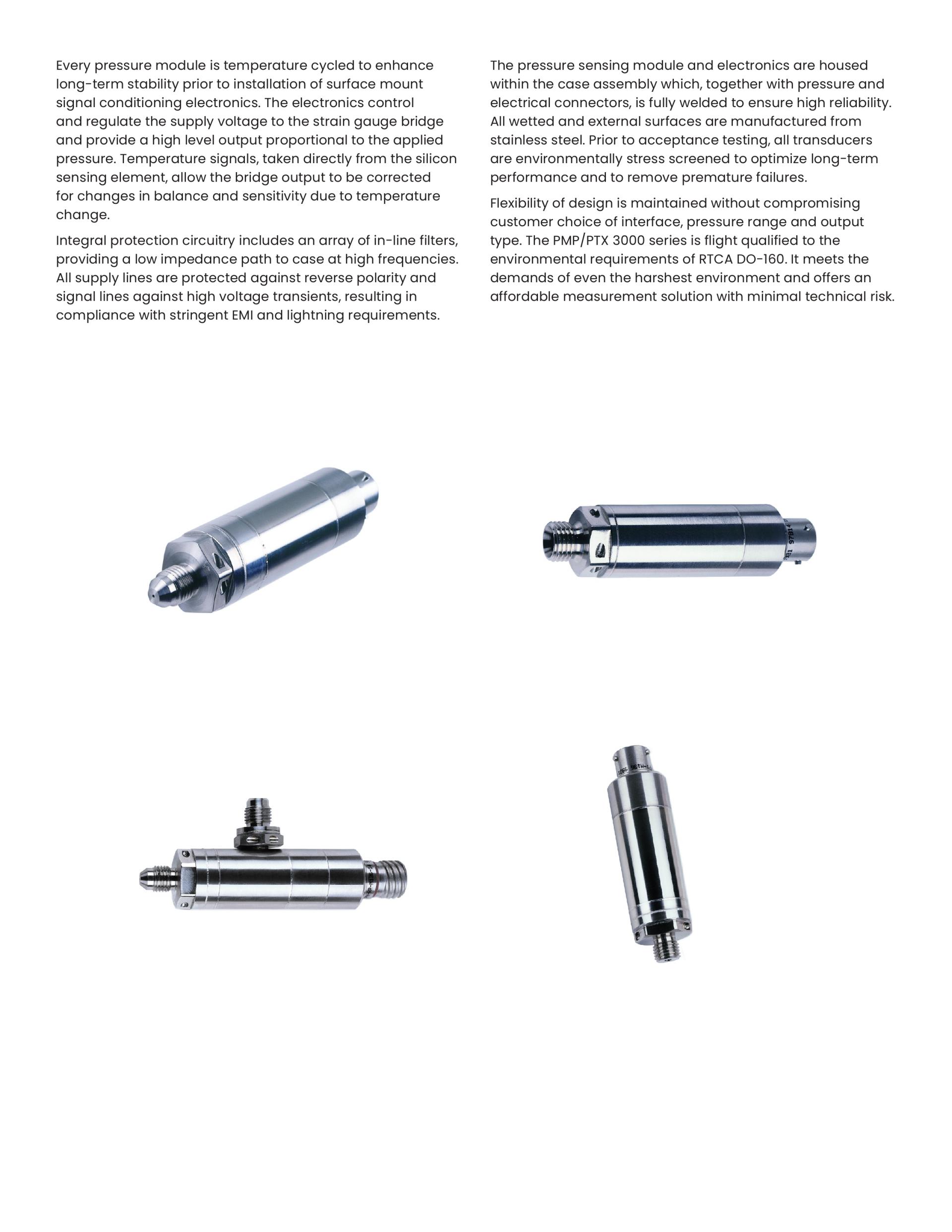

압력 매체는 유연한 금속 다이어프램을 통해 실리콘 소자로부터 격리되어 밀폐된 압력 모듈을 구성합니다.
모든 압력 모듈은 표면 실장형 신호 조절 전자 장치를 설치하기 전에 장기적인 안정성을 향상시키기 위해 온도 사이클링 처리를 거칩니다.
이 전자 장치는 스트레인 게이지 브리지에 공급되는 전압을 제어 및 조절하고, 가해진 압력에 비례하는 높은 레벨의 출력을 제공합니다.
실리콘 감지 소자에서 직접 얻은 온도 신호를 통해 온도 변화로 인한 균형 및 감도 변화를 보정하여 브리지 출력을 향상시킬 수 있습니다.
내장된 보호 회로는 인라인 필터 어레이를 포함하여 고주파수에서 케이스에 대한 낮은 임피던스 경로를 제공합니다.
모든 전원 라인은 역극성으로부터 보호되고 신호 라인은 고전압 과도 현상으로부터 보호되어 엄격한 EMI 및 낙뢰 요구 사항을 준수합니다.
압력 감지 모듈과 전자 장치는 케이스 어셈블리 내부에 수납되며, 압력 및 전기 커넥터와 함께 완전히 용접되어 높은 신뢰성을 보장합니다.
모든 접촉면과 외부 표면은 스테인리스강으로 제작됩니다.
인수 테스트 전에 모든 트랜스듀서는 환경 스트레스 테스트를 거쳐 장기적인 성능을 최적화하고 조기 고장을 방지합니다.
설계 유연성을 유지하면서도 고객이 인터페이스, 압력 범위 및 출력 유형을 자유롭게 선택할 수 있도록 했습니다.
PMP/PTX 3000 시리즈는 RTCA DO-160의 환경 요건을 충족하는 항공기 인증 제품입니다.
가장 혹독한 환경에서도 요구 사항을 충족하며, 기술적 위험을 최소화하면서 경제적인 측정 솔루션을 제공합니다.

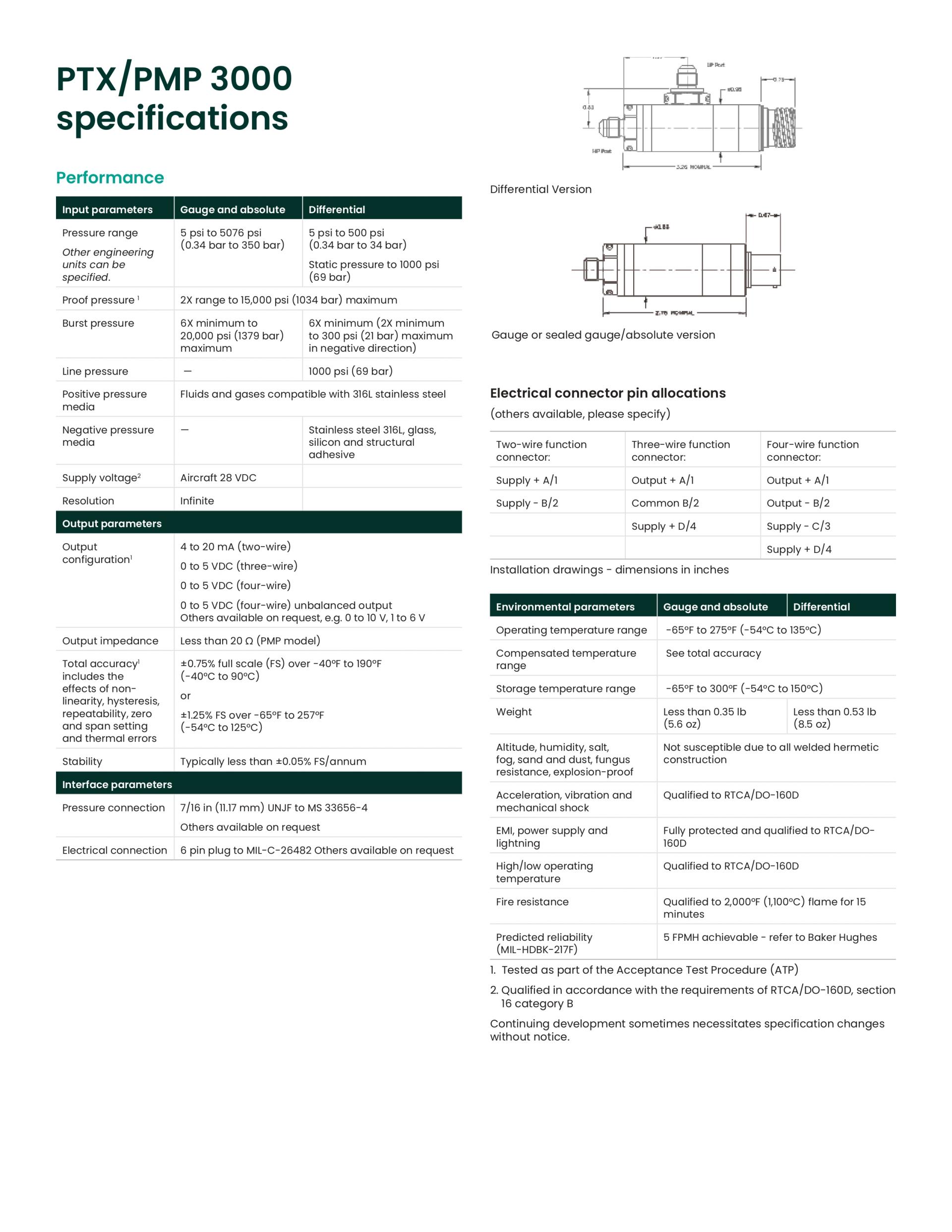

< PTX/PMP 3000 series 사양 >
| 항목 | 사양 |
| 압력 타입 | Gauge, Sealed Gauge, Absolute, Differential |
| 게이지/절대압 범위 | 5 ~ 5,076 psi / 0.34 ~ 350 bar |
| 차압 범위 | 5 ~ 500 psi / 0.34 ~ 34 bar |
| 차압 정압(Line Pressure) | 최대 1,000 psi / 69 bar |
| Proof Pressure | 범위의 2배, 최대 15,000 psi |
| Burst Pressure | 게이지/절대압: 최소 6배, 최대 20,000 psi |
| 출력 | 4–20 mA, 0–5 VDC 등 |
| 정확도 | ±0.75% FS 또는 ±1.25% FS |
| 장기 안정성 | 통상 ±0.05% FS/년 미만 |
| 사용 온도 | -54 ~ +135°C |
| 내환경성 | RTCA/DO-160D qualified |
| 압력 접속 | 7/16 in UNJF to MS33656-4 |
| 무게 | 게이지/절대압 < 0.35 lb (159 g), 차압 < 0.53 lb (241 g) |

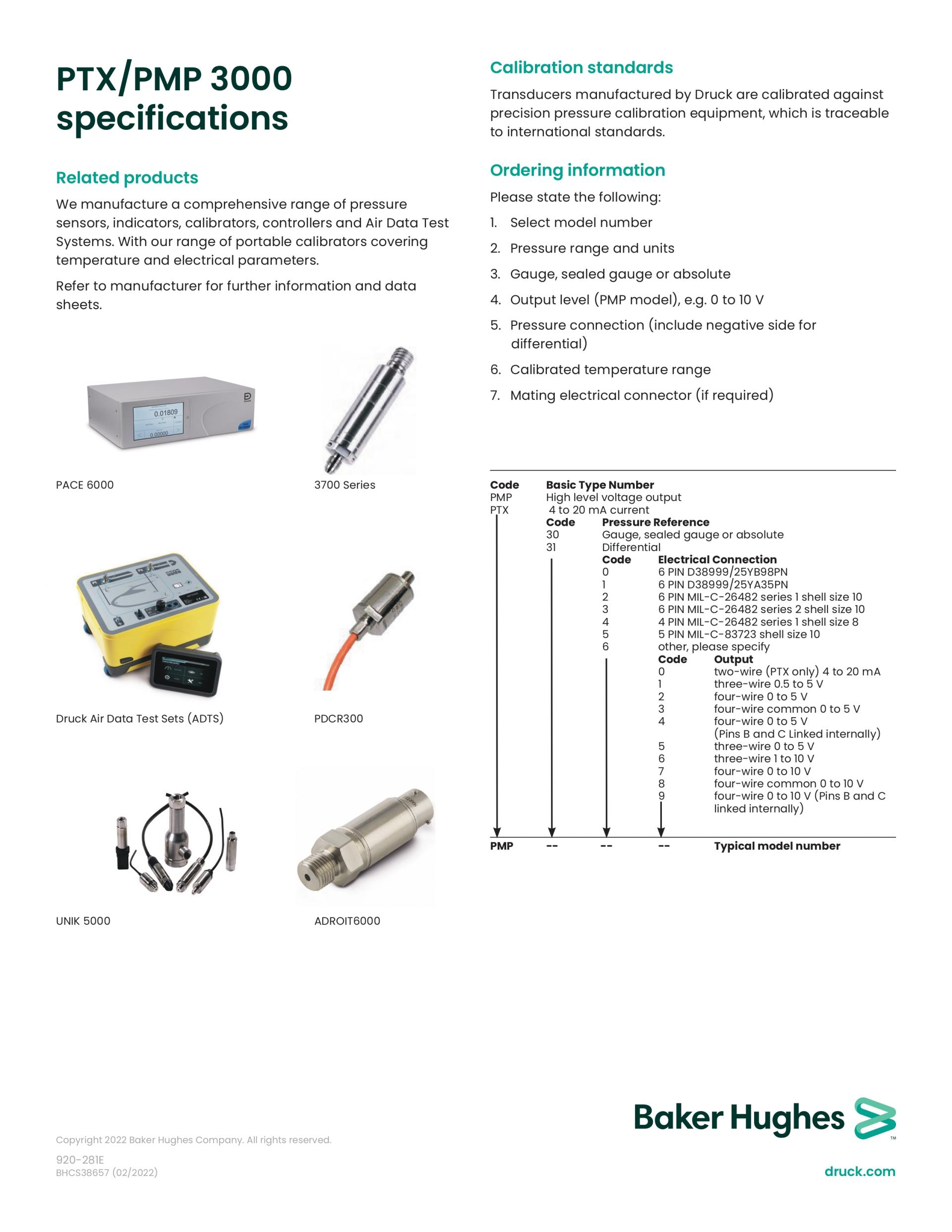

<PTX3000 / PMP 3000>
| 비교 항목 | PTX3000 | PMP3000 |
| 기본 출력 | 4–20 mA | High-level Voltage |
| 대표 배선 | 2-wire | 3-wire 또는 4-wire |
| 대표 전압 출력 | 해당 없음 | 0.5–5 V, 0–5 V, 1–10 V, 0–10 V 등 |
| 전송 방식 | 전류 루프 | 전압 신호 |
| 압력 센싱 구조 | 동일 플랫폼 | 동일 플랫폼 |
| 정확도/온도 성능 | 기본적으로 동일 플랫폼 사양 | 기본적으로 동일 플랫폼 사양 |
| 대표 모델 코드 | PTX30 / PTX31 | PMP30 / PMP31 |
