SUPMEA 체크 밸브
가격문의(상세정보 참조)
SUPMEA 체크 밸브
SUPMEA Check valve

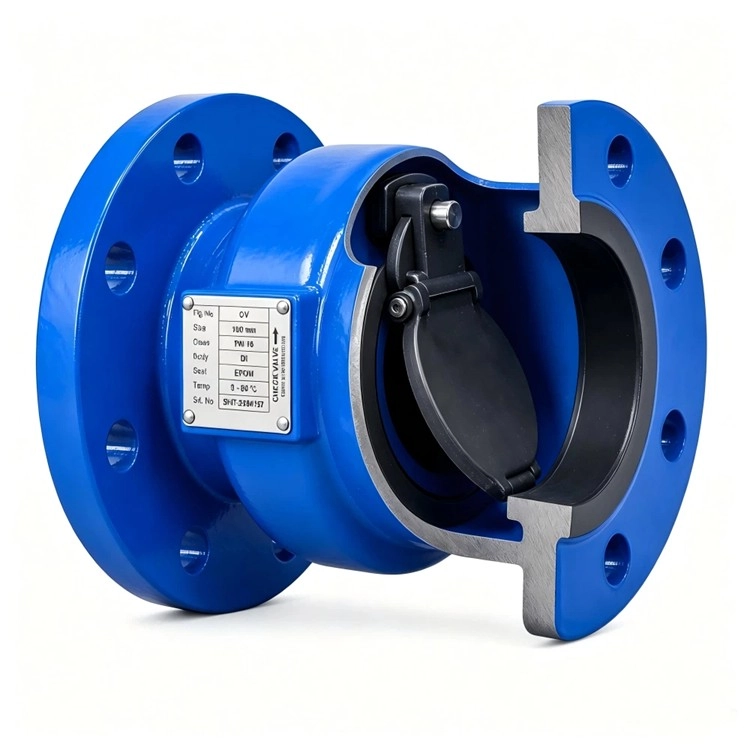

스윙 체크 밸브, 틸트 디스크 밸브, 이중 플레이트 웨이퍼 체크 밸브는 역류를 방지합니다. 낮은 압력 손실과 안정적인 단방향 유량 제어를 통해 정수 처리 및 펌프 스테이션에 적합합니다.
- 공칭 직경: DN50 ~ DN600
- 공칭 압력: PN16
- 작동 온도: -10°C ~ 120°C
- 적용 매체: 물, 에틸렌 글리콜 ≤50%
- 본체 재질: 연성 주철 QT450/ SS304 / SS316
- 디스크 재질: 연성 주철 / SS304
- 씰 재질: EPDM / NBR
- 힌지 핀: 스테인리스강 SS316
- 표면 처리: 에폭시 분말
상품
원산지 CHINA
제조사 SUPMEA
브랜드 SUPMEA
배송
택배 · 기본 무료
클릭 하시면 이동합니다.
슈미아 ・ SUPMEA
Check valve
체크 밸브
Technical Specifications
| Parameter | Specification |
| Design Standard | IEC 60534 / BS EN 1092-2 |
| Test Standard | EN 1349 / BS EN 12266 |
| Flange Standard | BS EN 1092-2 / GB/T 17241.6 |
| Nominal Diameter | DN25 ~ DN500 |
| Nominal Pressure | PN16 |
| Work Temperature | -10°C ~ 150°C |
| Applicable Media | Water, ethylene glycol ≤50% |
| Body Material | GJL (DN25~DN100) / GJS (DN125~DN500) |
| Plug Material | Stainless Steel SS304 |
| Stem Material | Stainless Steel SS304 |
| Seal Material | Non-asbestos / Flexible graphite / PTFE |
| Actuator Control | Modulating (0–10V / 4–20mA) or ON/OFF |
| Power Supply | 24V AC/DC or 220V AC |
| Protection Class | IP65 (IP68 optional) |
| Control Accuracy | ±0.5% of span |
| Fail-Safe Option | Spring-return for power-loss closure |
Available Models
| Model | Description |

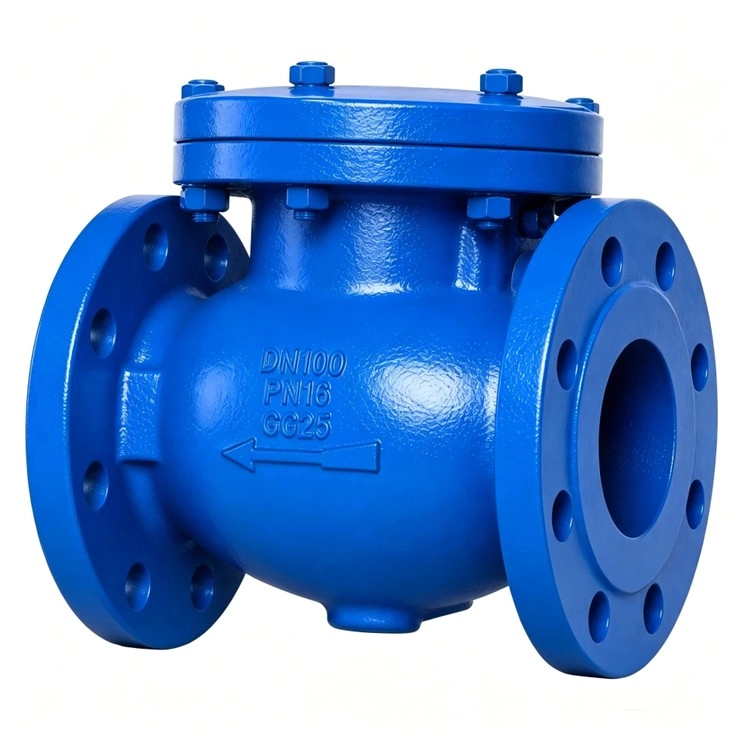

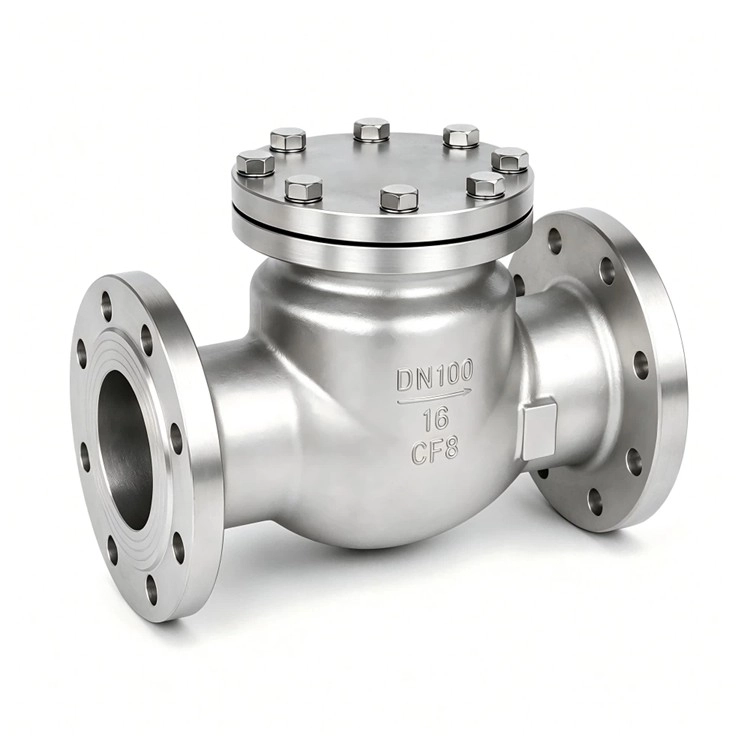

| Swing Check Valve (Flanged) | DN50~DN600 · Single disc · Gravity & spring close · PN16 |
| Tilted Disc Check Valve | DN50~DN600 · 5° disc tilt · Suitable for vertical mounting |

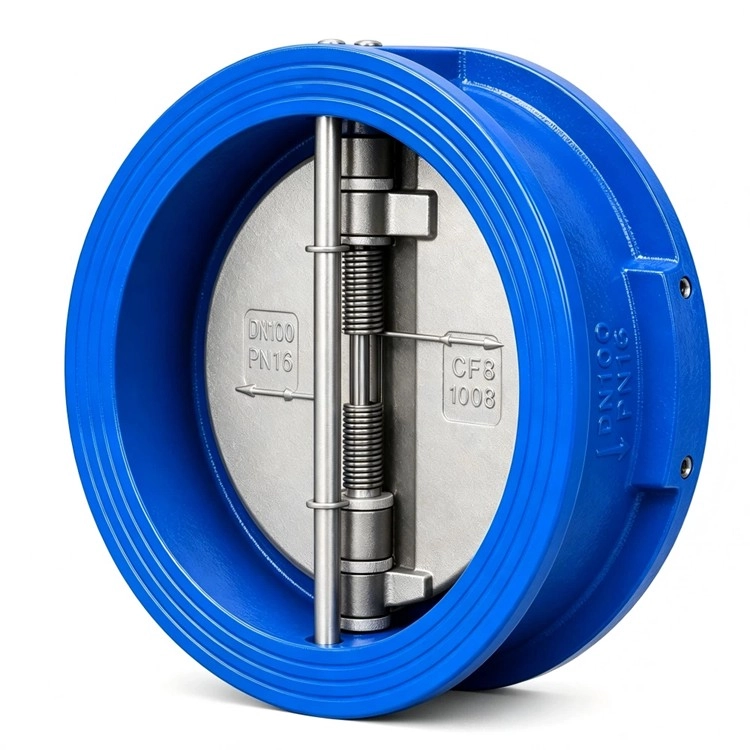

| Dual Plate Wafer Check Valve | DN50~DN600 · Wafer type · Spring-loaded · Minimal water hammer |

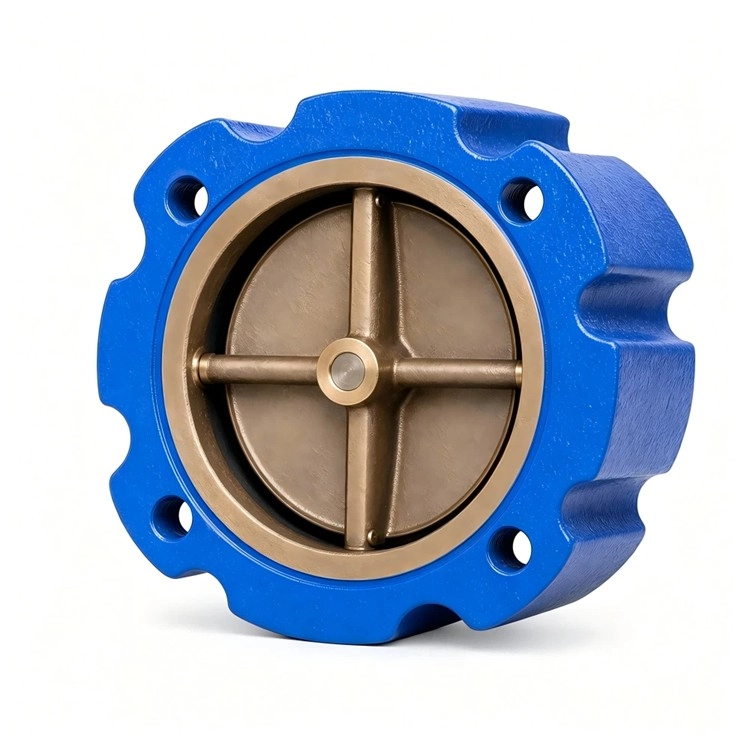

| Silent Check Valve | DN50~DN300 · Axial flow disc · Near-silent closing |
| Check Valve with Counter Weight | DN200~DN600 · External lever & weight · Adjustable closing speed |
| Foot Valve (Strainer Check) | DN50~DN300 · With built-in Y-strainer · Pump suction protection |
주요 특징
- 펌프 정지 시 하류에서 역류를 방지하여 펌프와 파이프라인을 보호합니다.
- 낮은 압력 손실 — 짧은 면간 거리는 압력 강하를 줄여줍니다.
- 스윙 방식: 중력 보조 닫힘 방식, 외부 전원 불필요
- 이중판형: 스프링 보조 방식, 빠른 닫힘 속도, 수격 현상 감소
- 경사형 디스크 타입: 수직 설치 및 고속 유동에 적합
- EPDM/NBR 시트링은 장기간 동안 기밀성을 유지하며 완벽한 밀폐를 보장합니다.
- 내식성을 위한 스테인리스 스틸 힌지 핀 및 샤프트
- 닫힘 보조를 위한 외부 레버 및 무게추(선택 사양)
- 수처리, 냉각수, 관개 및 건축 시스템에 적합합니다.
SUPMEA Check valve Check valve supmea supmea Check valve Check valve 슈미아 슈미아 Check valve
