SUPMEA 스트레이너
가격문의(상세정보 참조)
SUPMEA 스트레이너
SUPMEA Strainer
Fig. 7105 / 7105R 시리즈 바스켓 스트레이너는 펌프, 밸브 및 배관을 이물질 손상으로부터 보호합니다. 넓은 여과 면적, 선택 사양인 자석 삽입물, 그리고 청소가 용이한 경첩식 커버 디자인이 특징입니다.
- 공칭 직경: DN50 ~ DN800
- 공칭 압력: PN16
- 작동 온도: -10°C ~ 120°C
- 적용 매체: 물, 에틸렌 글리콜 ≤50%
- 본체 재질: 연성 주철 QT450
- 보닛 재질: 연성 주철 QT450
- 필터 바스켓: 스테인리스강 SS304
- 개스킷/씰: EPDM / 탄소강 + EPDM
- 볼트: 스테인리스강 SS304
- 표면 처리: 에폭시 분말
상품
원산지 CHINA
제조사 SUPMEA
브랜드 SUPMEA
배송
택배 · 기본 무료
클릭 하시면 이동합니다.
슈미아 ・ SUPMEA
Strainer
스트레이너
Technical Specifications
| Parameter | Specification |
| Design Standard | BS 4504 |
| Test Standard | BS EN 12226 / ISO 5208 |
| F-F Dimension | BS EN 558 / GB/T 12221 |
| Flange Standard | BS EN 1092-2 |
| Nominal Diameter | DN50 ~ DN800 |
| Nominal Pressure | PN16 |
| Work Temperature | -10°C ~ 120°C |
| Applicable Media | Water, ethylene glycol ≤50% |
| Body Material | Ductile Iron QT450 |
| Bonnet Material | Ductile Iron QT450 |
| Filter Basket | Stainless Steel SS304 |
| Gasket / Seal | EPDM / Carbon Steel + EPDM |
| Bolting | Stainless Steel SS304 |
| Surface Treatment | Epoxy powder |
| Filter Mesh | Custom hole size (typical 0.5–3.0 mm) |
| Magnet Option | Permanent magnet inserts for Fe particle removal |
Available Models
| Model | Description |

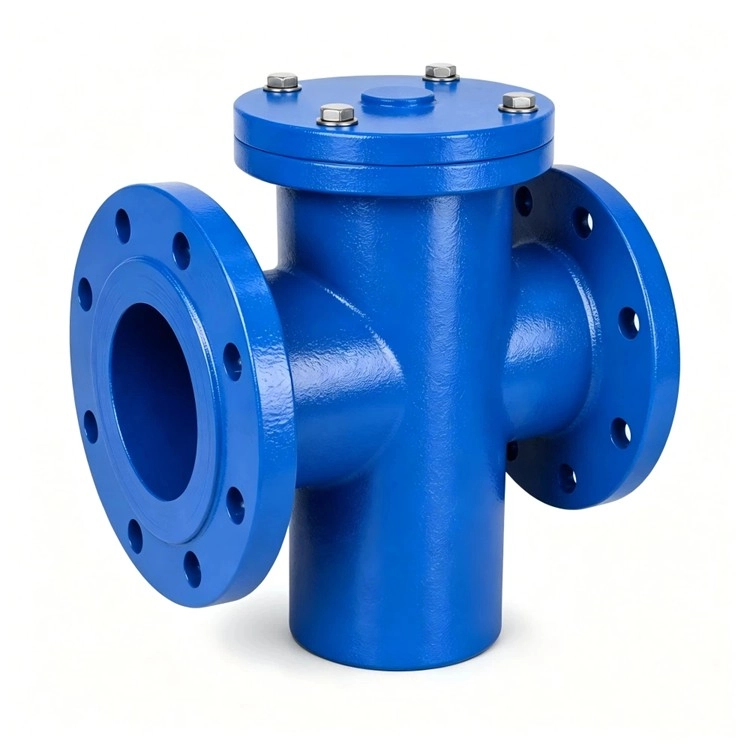

| Fig. 7105 – Basket Type Strainer | DN50~DN600 · Bolted cover · Standard filtration · PN16 flanged |

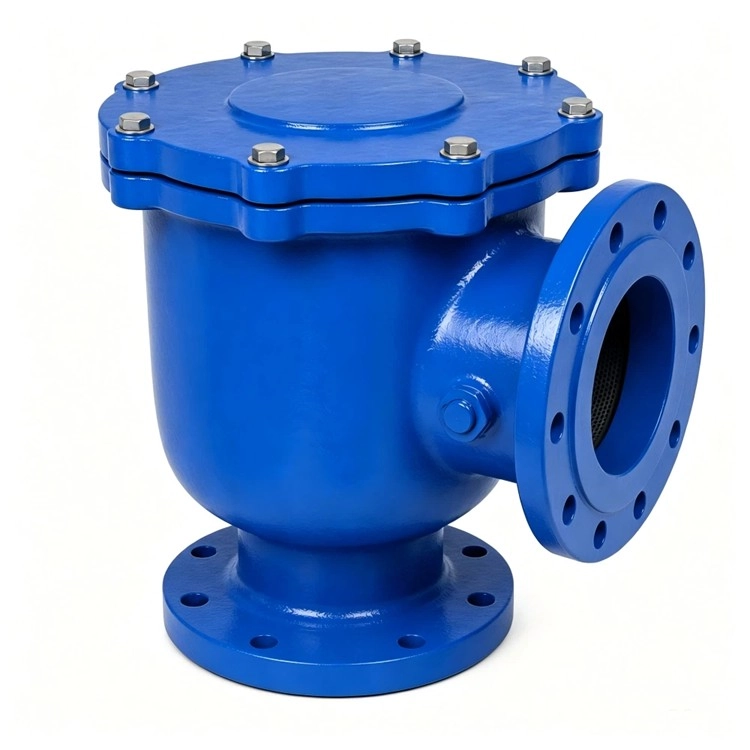

| Fig. 7105R – Hinged Cover Strainer | DN100~DN800 · Hinged cover for quick access · Tool-free basket removal |
| Fig. 7105-M – Magnetic Strainer | DN50~DN600 · With permanent magnets · Iron particle & slag capture |
| Fig. 7105R-M – Hinged Magnetic | DN100~DN800 · Hinged cover + magnets · Heavy-duty protection |

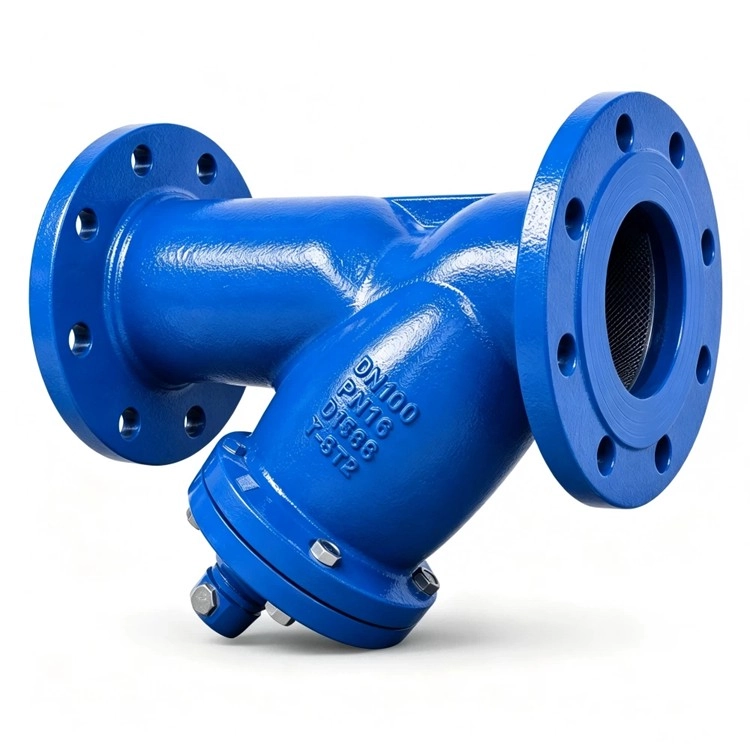

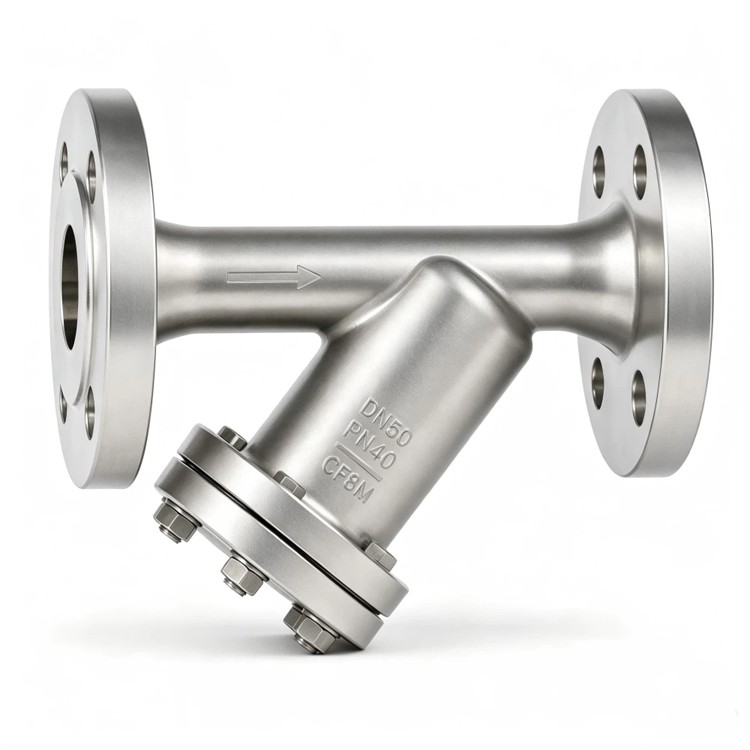

| Y-Type Strainer (Flanged) | DN50~DN400 · Compact inline design · Low-cost pipeline protection |
| Duplex Basket Strainer | DN80~DN600 · Twin basket · Continuous flow during cleaning |
주요 특징
- 넓은 단면적의 여과 면적은 압력 손실을 최소화하고 펌프 효율을 극대화합니다.
- 유동 안정화 날개는 난류를 줄이고 바스켓 전체에 걸쳐 균일한 유동 분포를 보장합니다.
- 선택 사양인 영구 자석 삽입물은 철 입자와 용접 슬래그를 포집합니다.
- 손쉬운 청소 설계: 볼트로 고정하는 덮개(그림 7105) 또는 경첩식 덮개(그림 7105R)를 사용하여 바스켓을 빠르게 분리할 수 있습니다.
- 스테인리스 스틸 SS304 필터 바스켓 - 내식성이 뛰어나고 내구성이 좋으며 세척 후 재사용 가능합니다.
- 6인치 이상 모델에는 유지 보수 중 들어 올리기 위한 아이볼트가 포함되어 있습니다.
- DN50~DN800의 넓은 크기 범위로 모든 일반적인 파이프라인 크기를 지원합니다.
- 맥동 감쇠 — 유체 흐름을 안정화하여 펌프 공동 현상 위험을 줄입니다.
- 분해 없이 간편하게 세척할 수 있는 일체형 배수 플러그
