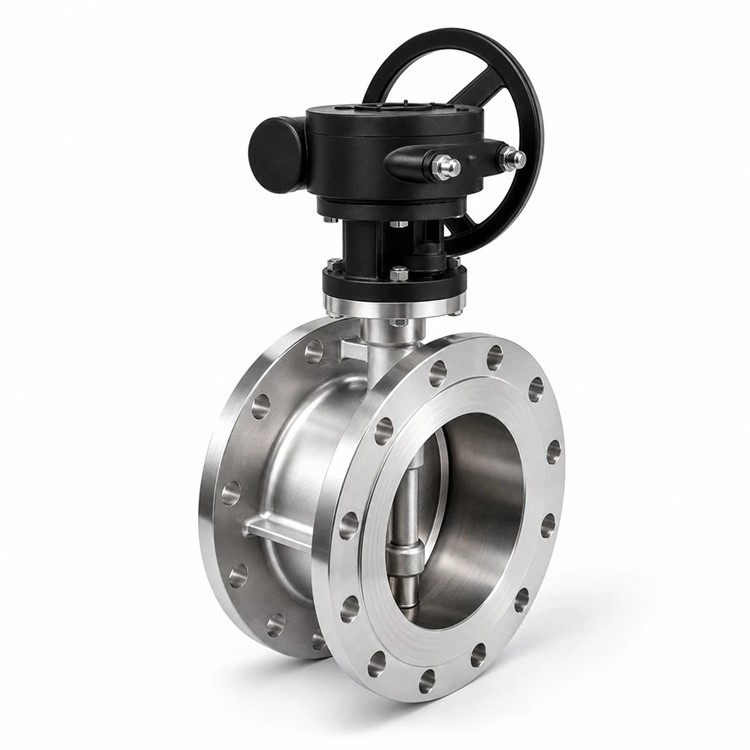

SUPMEA 버터플라이 밸브
가격문의(상세정보 참조)
SUPMEA 버터플라이 밸브
SUPMEA Butterfly Valve
슈미아(Supmea) 버터플라이 밸브 시리즈는 완벽한 누출 방지, 낮은 토크 작동, DN50부터 DN1200까지 다양한 크기를 제공합니다. 정수 처리 시설, HVAC 시스템 및 산업용 배관에 이상적입니다.
- 빠르고 효율적인 유량 제어를 위한 1/4회전 작동 방식.
- 콤팩트하고 가벼운 디자인으로 설치 및 유지보수가 용이합니다.
- 탁월한 밀폐 성능과 안정적인 차단 기능을 제공합니다.
- 낮은 유동 저항은 효율적인 유체 전달을 보장합니다.
- 까다로운 환경에 적합한 내식성 소재.

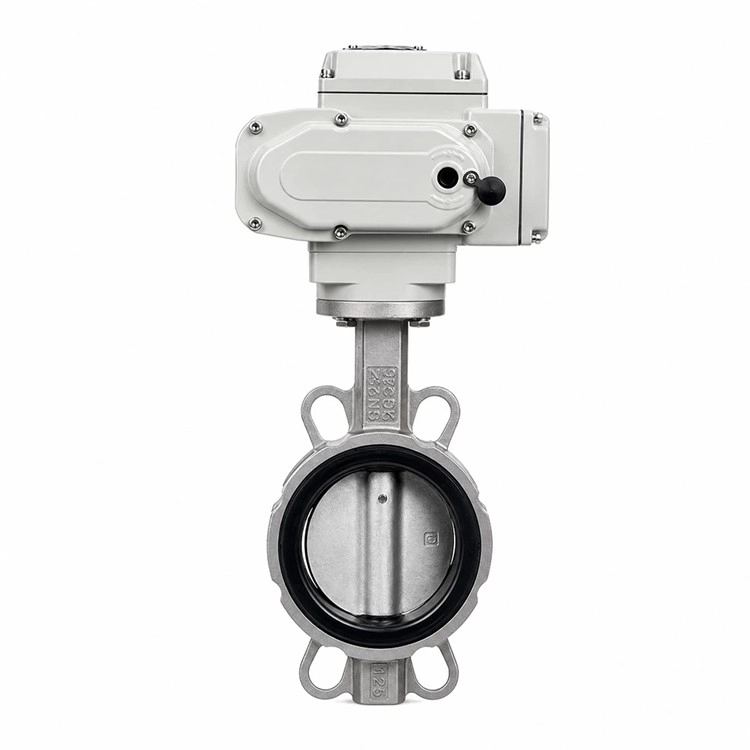

- 수동, 공압 또는 전기식 액추에이터와 함께 사용할 수 있습니다.
- 물, 공기, 기름, 폐수 및 다양한 산업 분야에 적합합니다.
- 안정적이고 신뢰할 수 있는 작동으로 긴 수명을 자랑합니다.
상품
원산지 CHINA
제조사 SUPMEA
브랜드 SUPMEA
배송
택배 · 기본 무료
클릭 하시면 이동합니다.
슈미아 ・ SUPMEA
Butterfly Valve
버터플라이 밸브
Technical Specifications
| Parameter | Specification |
| Design Standard | BS EN593 / MSS SP-67 / GB/T 12238 |
| Test Standard | BS EN 12266 / GB/T 13927 |
| F-F Dimension | BS EN558 / ISO 5752 / GB/T12221 |
| Flange Standard | BS EN1092-2 / GB/T17241.6 |
| Top Flange | ISO 5211 |
| Nominal Diameter | DN50 ~ DN1200 |
| Nominal Pressure | PN16 |
| Work Temperature | -10°C ~ 120°C |
| Shell Test | 24 bar |
| Seal Test | 17.6 bar |
| Applicable Media | Water, Ethylene glycol ≤50% |
| Body Material | Ductile Iron (QT450)/SS304 / SS316 |
| Disc Material | DI+Ni / SS CF8 / CF8M |
| Stem Material | SS416 / SS316 / SS316L |
| Seat Material | EPDM |
| Surface Treatment | Epoxy powder / Polyurethane |
Available Models
| Model | Description |

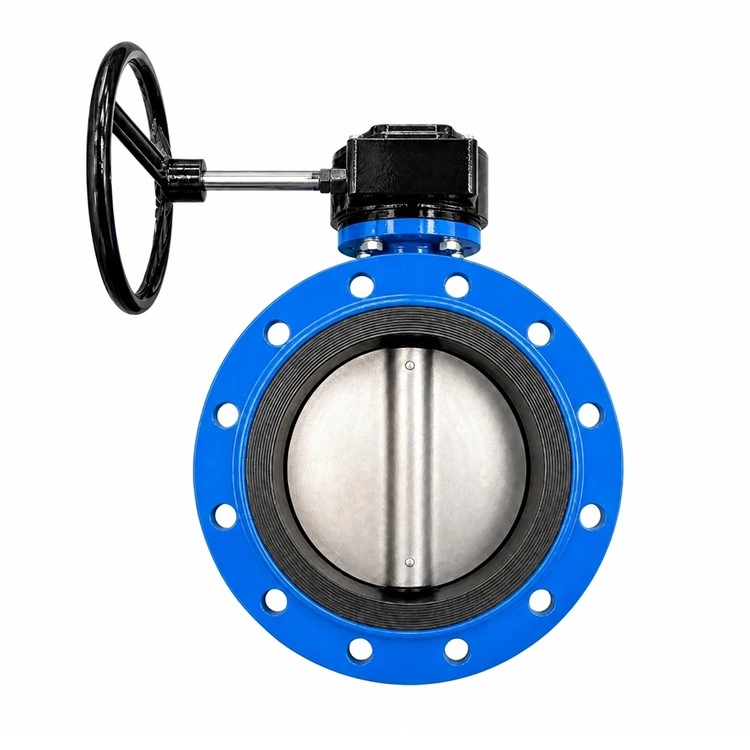

| Fig. 2123 – Double Flanged BFV | DN50~DN1200 · Lever / Gearbox / Electric Actuator · Epoxy coated body |
| Fig. 2122 – Concentric U-type BFV | DN50~DN600 · Compact face-to-face · PN16 |

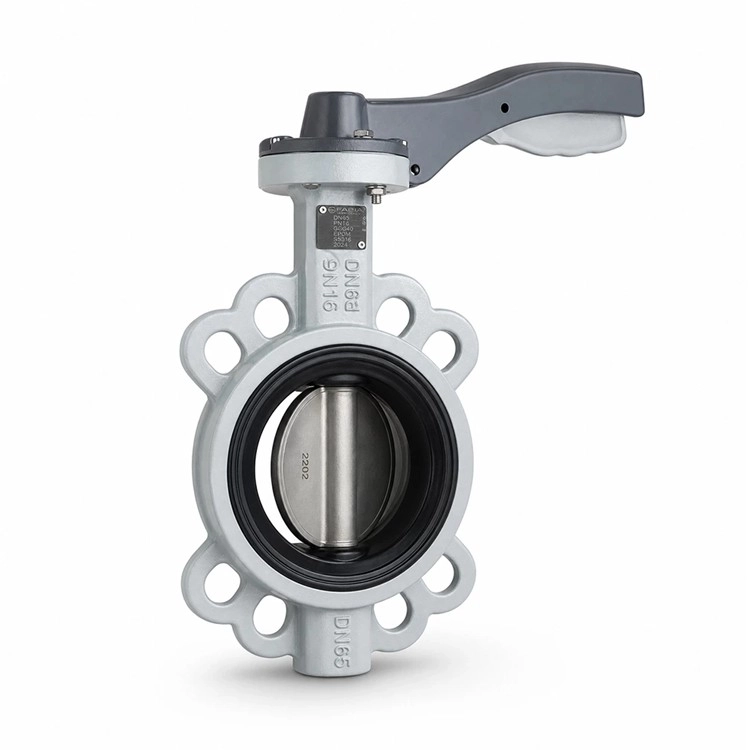

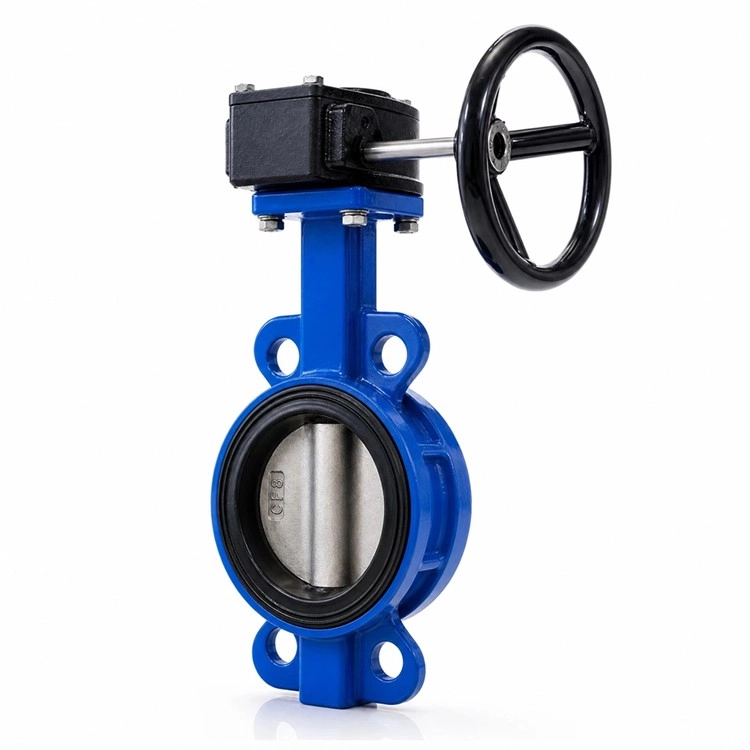

| Fig. 2309 – Concentric Wafer BFV | DN50~DN600 · Wafer installation · Lightweight design |
| Fig. 2349 – Wafer Soft Back BFV | DN50~DN600 · Soft-backed EPDM seat · Enhanced sealing performance |
| Fig. 2509 – Lug BFV (Pin Center) | DN50~DN600 · Lug type with pin center line · Dead-end service capable |
| Fig. 2549 – Lug Center Line BFV | DN50~DN600 · Full lug body · BS EN 1092-2 flanges |
| Fig. 2330 – Wafer Vulcanized BFV | DN50~DN600 · Rubber-lined vulcanized seat · Corrosion resistant |
| Fig. 2530 – Lug Vulcanized BFV | DN50~DN600 · Lug vulcanized body · Suitable for aggressive media |
| Fig. 2390 – Antidew BFV Series | DN50~DN300 · API 609 · Aluminum body · Anti-condensation design for HVAC |
주요 특징
- 컴팩트한 디자인으로 설치 공간을 적게 차지하며, 설치 및 유지 관리가 간편합니다.
- 누출이 전혀 없는 탁월한 밀봉 성능으로 액체가 새어나가지 않도록 보장합니다.
- 다양한 산업 분야에 적용 가능: 정수 처리 시설, 발전소, 제철소, 화학 공장
- 낮은 압력 강하와 넓은 조절 범위 및 높은 정밀도를 갖춘 탁월한 조절 성능
- 빠른 개폐 - 짧은 시간 내에 완전히 열거나 완전히 닫을 수 있습니다.
- 유지보수가 필요 없는 설계로 가동 중단 시간을 최소화하면서 긴 수명을 보장합니다.
- 스템의 안전 홈은 스템 파손을 방지합니다.
- 양방향 버터플라이 밸브 설치를 위한 핀리스 플레이트 연결
- 배관에서 밸브를 분리하지 않고 현장에서 밸브 시트를 교체할 수 있습니다.
