SUPMEA SUP-1001S 디지털 신호 절연기
가격문의(상세정보 참조)

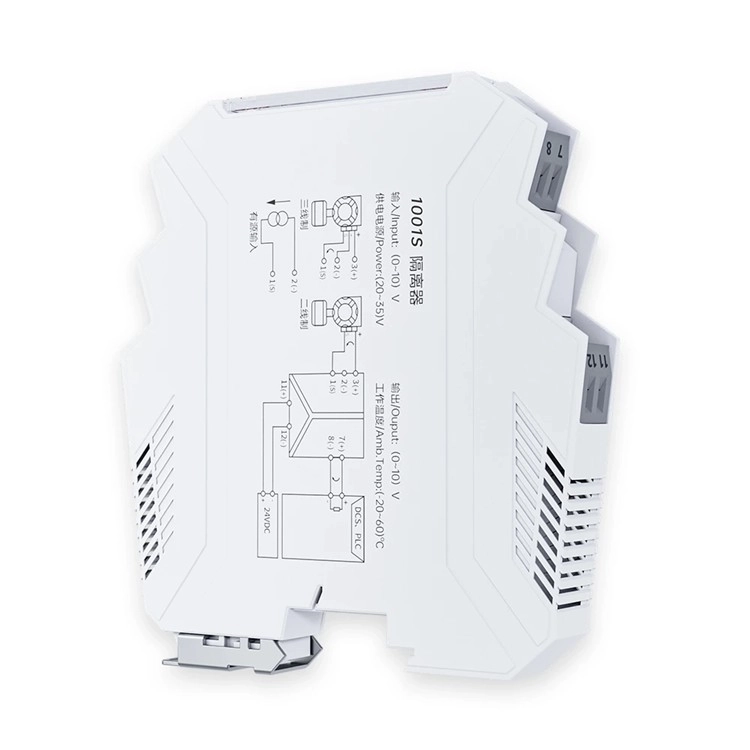

SUPMEA SUP-1001S 디지털 신호 절연기
SUPMEA SUP-1001S Digital Signal Isolator
이 절연기는 절연 전원을 공급하고 3단자 절연을 통해 송신기 신호를 변환하여 높은 안정성과 강력한 간섭 방지 성능을 보장합니다. 석유, 석유화학, 제조 등의 산업 분야에서 DCS, PLC 및 기타 계측기와의 통합에 이상적입니다.
- 전원 공급 장치: (20~
- 35)VDC
- 소비 전력: 단일 채널 출력: ≤0.8W; 이중 채널 출력: ≤1.4W
- 전송 정확도(20℃): 0.1%FS
- 상대 습도: 25%~85%
상품
원산지 CHINA
제조사 SUPMEA
브랜드 SUPMEA
배송
택배 · 기본 무료
클릭 하시면 이동합니다.
슈미아 ・ SUPMEA
SUP-1001S
디지털 신호 절연기
SUP-1001S Digital Signal Isolator

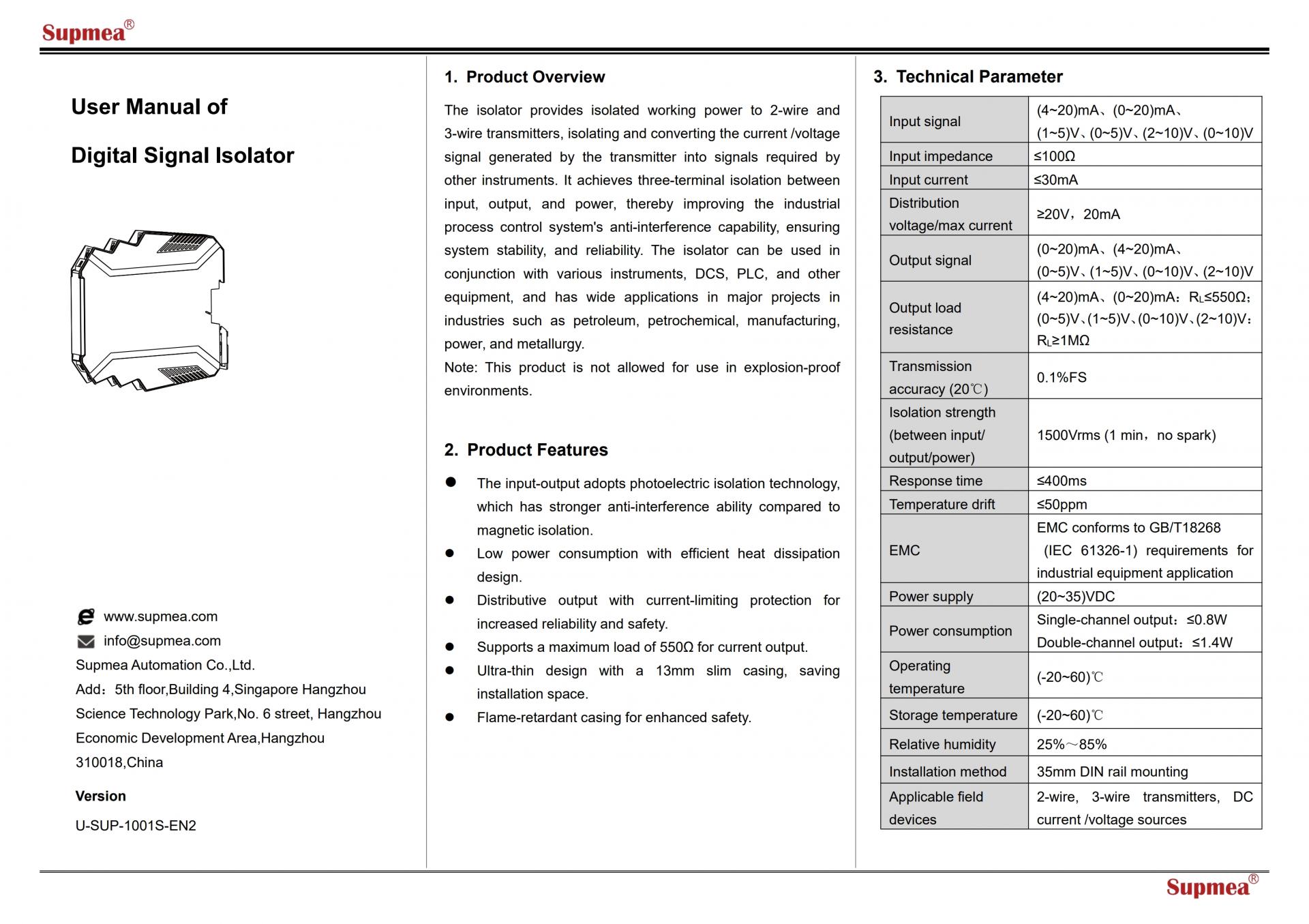

Specification
| Input signal | (4~20)mA、(0~20)mA、 (1~5)V、(0~5)V、(2~10)V、(0~10)V |
| Output signal | (0~20)mA、(4~20)mA、 (0~5)V、(1~5)V、(0~10)V、(2~10)V |
| Output load resistance | (4~20)mA、(0~20)mA: RL≤550Ω; (0~5)V、(1~5)V、(0~10)V、(2~10)V: RL≥1MΩ |
| Transmission accuracy (20℃) | 0.1%FS |
| Response time | ≤400ms |
| EMC | EMC conforms to GB/T18268 (IEC 61326-1) requirements for industrial equipment application |
| Power supply | (20~35)VDC |
| Power consumption | Single-channel output：≤0.8W Double-channel output：≤1.4W |
| Operating temperature | (-20~60)℃ |
| Storage temperature | (-20~60)℃ |
| Relative humidity | 25%~85% |
| Dimensions | 117.5mm*110mm*13mm |
| Weight | 130g |
소개
절연기는 2선식 및 3선식 트랜스미터에 절연된 작동 전원을 공급하여 트랜스미터에서 생성된 전류/전압 신호를 절연하고 다른 계측기에 필요한 신호로 변환합니다. 입력, 출력 및 전원 간 3단자 절연을 구현하여 산업 공정 제어 시스템의 간섭 방지 기능을 향상시키고 시스템 안정성과 신뢰성을 보장합니다. 이 절연기는 다양한 계측기, DCS, PLC 및 기타 장비와 함께 사용할 수 있으며 석유, 석유화학, 제조, 발전, 야금 등 산업 분야의 주요 프로젝트에 폭넓게 적용됩니다.
참고: 이 제품은 방폭 환경에서 사용할 수 없습니다.
특징
- 절연: 입출력은 광전 절연 기술을 채택하여 자기 절연 방식보다 강력한 간섭 방지 기능을 제공합니다.
- 효율성: 효율적인 열 방출 설계로 낮은 전력 소비를 실현했습니다.
- 출력: 신뢰성과 안전성 향상을 위해 전류 제한 보호 기능이 있는 분산 출력 방식입니다.
- 부하 용량: 전류 출력 시 최대 550Ω의 부하를 지원합니다.
- 디자인: 13mm의 초슬림 디자인으로 설치 공간을 절약할 수 있습니다.
- 안전성: 난연성 케이스를 사용하여 안전성을 강화했습니다.
SUPMEA 1001S supmea supmea 1001S 1001S슈미아 슈미아 1001S SUP-1001S SUP-1001S supmea supmea SUP-1001S SUP-1001S슈미아 슈미아 SUP-1001S SUP 1001S supmea supmea SUP 1001S SUP 1001S슈미아 슈미아 SUP 1001S
