SUPMEA SUP-1003S 온도 입력 디지털 신호 절연기
가격문의(상세정보 참조)

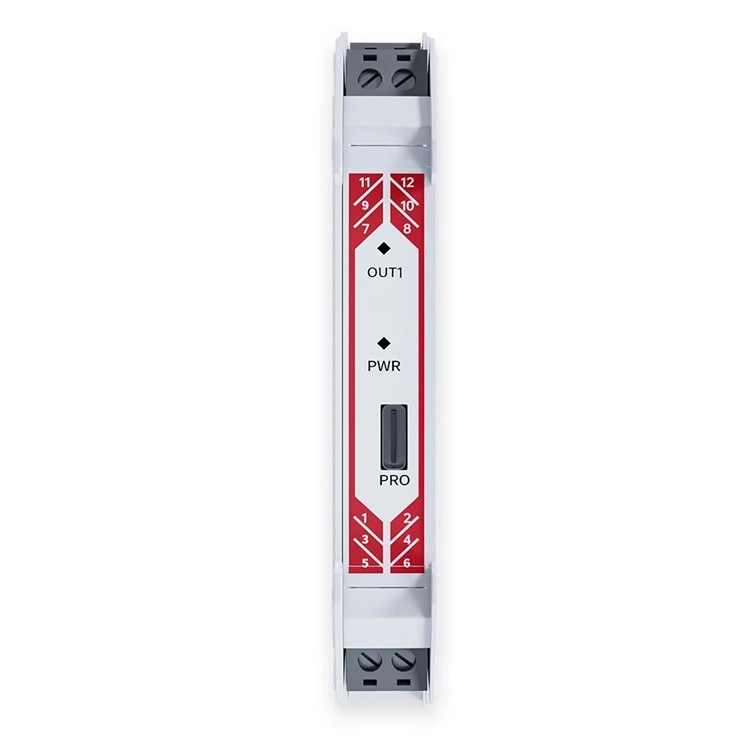

SUPMEA SUP-1003S 온도 입력 디지털 신호 절연기
SUPMEA SUP-1003S Temperature Input Digital Signal Isolator
온도 절연기는 열전대 또는 열저항에서 발생하는 신호를 표준 전류 또는 전압 출력으로 변환하며, 3단자 절연을 통해 안정성을 향상시키고 강력한 간섭 방지 성능을 제공합니다. 석유, 석유화학, 제조, 전력, 야금 등의 산업 분야에서 DCS, PLC 및 기타 계측기와의 통합에 적합합니다.
- 전원 공급 장치: (20~35)VDC
- 소비 전력: 단일 채널 출력: ≤1.0W; 듀얼 채널 출력: ≤1.4W
- 상대 습도: 25%~85%
- 작동 온도: (-20~60)℃
상품
원산지 CHINA
제조사 SUPMEA
브랜드 SUPMEA
배송
택배 · 기본 무료
클릭 하시면 이동합니다.
슈미아 ・ SUPMEA
SUP-1003S
온도 입력 디지털 신호 절연기
SUP-1003S Temperature Input Digital Signal Isolator

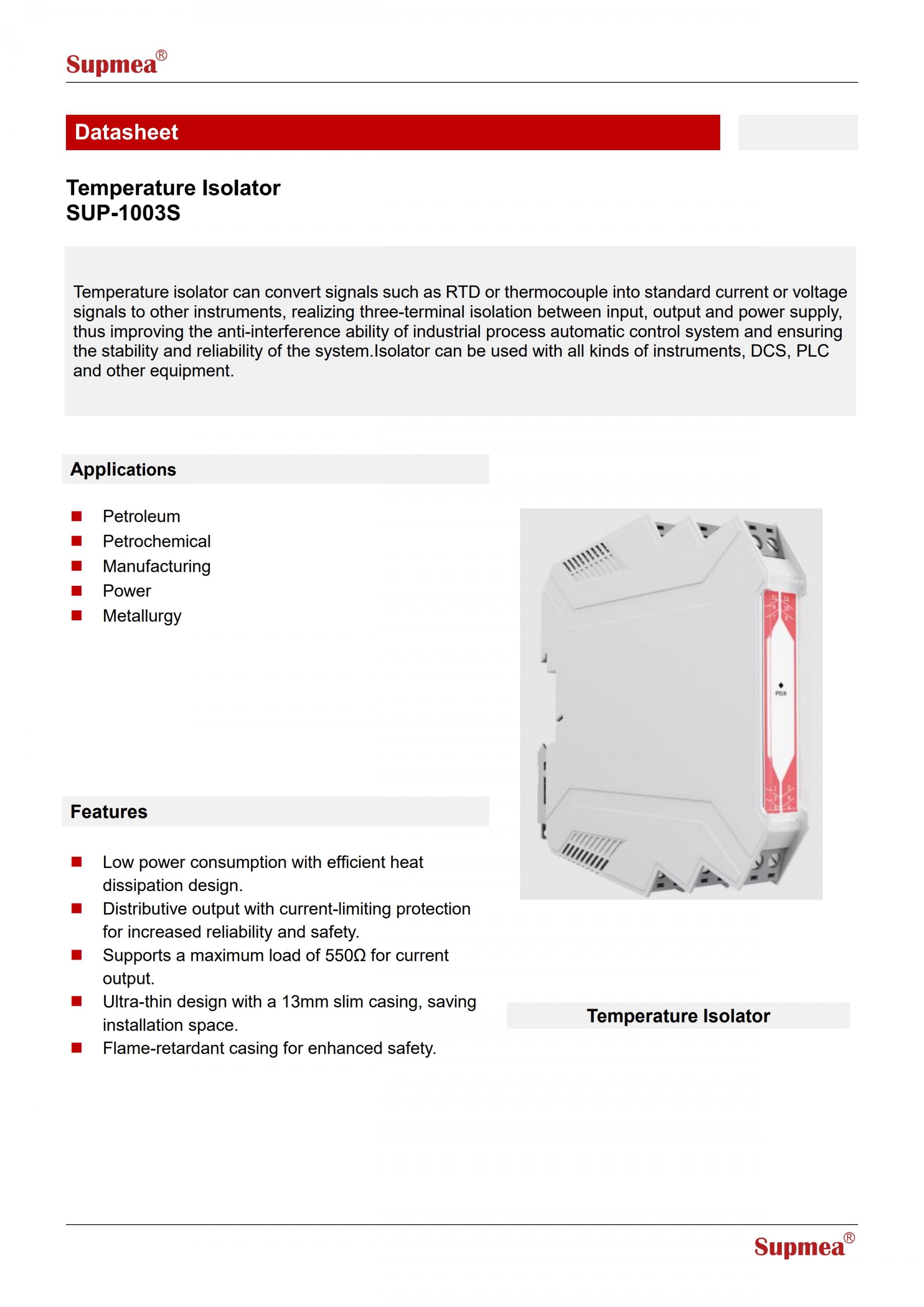

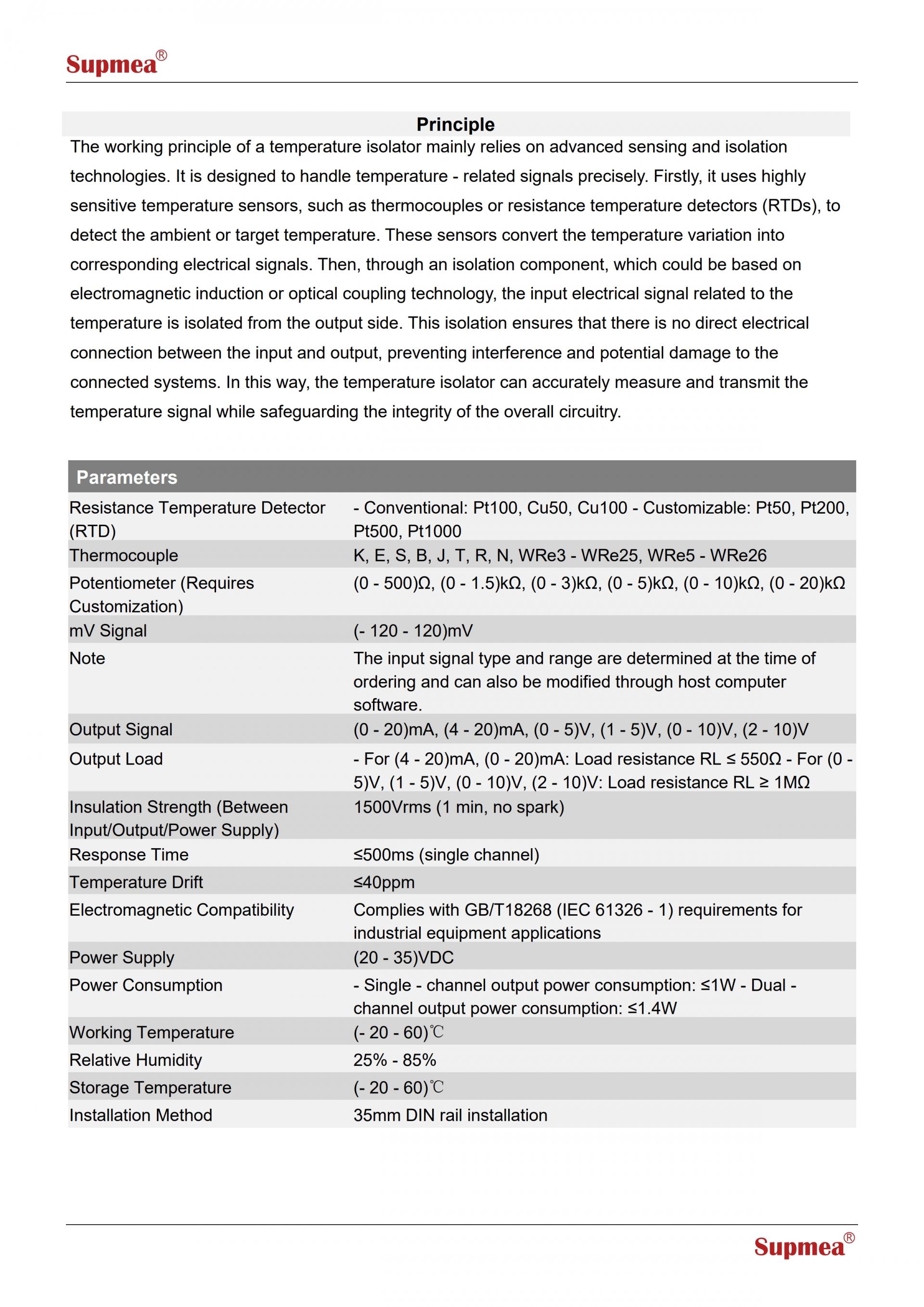

Specification
| Input signal | thermal resistance | Conventional：Pt100、Cu50、Cu100 Customized：Pt50、Pt200、Pt500、Pt1000 |
| thermocouple | K 、 E 、 S 、 B 、 J 、 T 、 R 、 N 、 WRe3-WRe25、WRe5-WRe26 | |
| mV signal | (-120~120)mV | |
| Output signal | (0~20)mA、(4~20)mA、 (0~5)V、(1~5)V、(0~10)V、(2~10)V | |
| Transmission accuracy | ±0.1% F.S; ±0.1℃、±0.3℃、±0.5℃ ( 25℃±2℃, excluding cold junction compensation ) | |
| Response time | ≤500ms (Single-channel) | |
| EMC | EMC conforms to GB/T18268 (IEC 61326-1) requirements for industrial equipment application | |
| Power supply | (20~35)VDC | |
| Power consumption | Single-channel output：≤1.0W Double-channel output：≤1.4W | |
| Operating temperature | (-20~60)℃ | |
| Storage temperature | (-20~60)℃ | |
| Relative humidity | 25%～85% | |

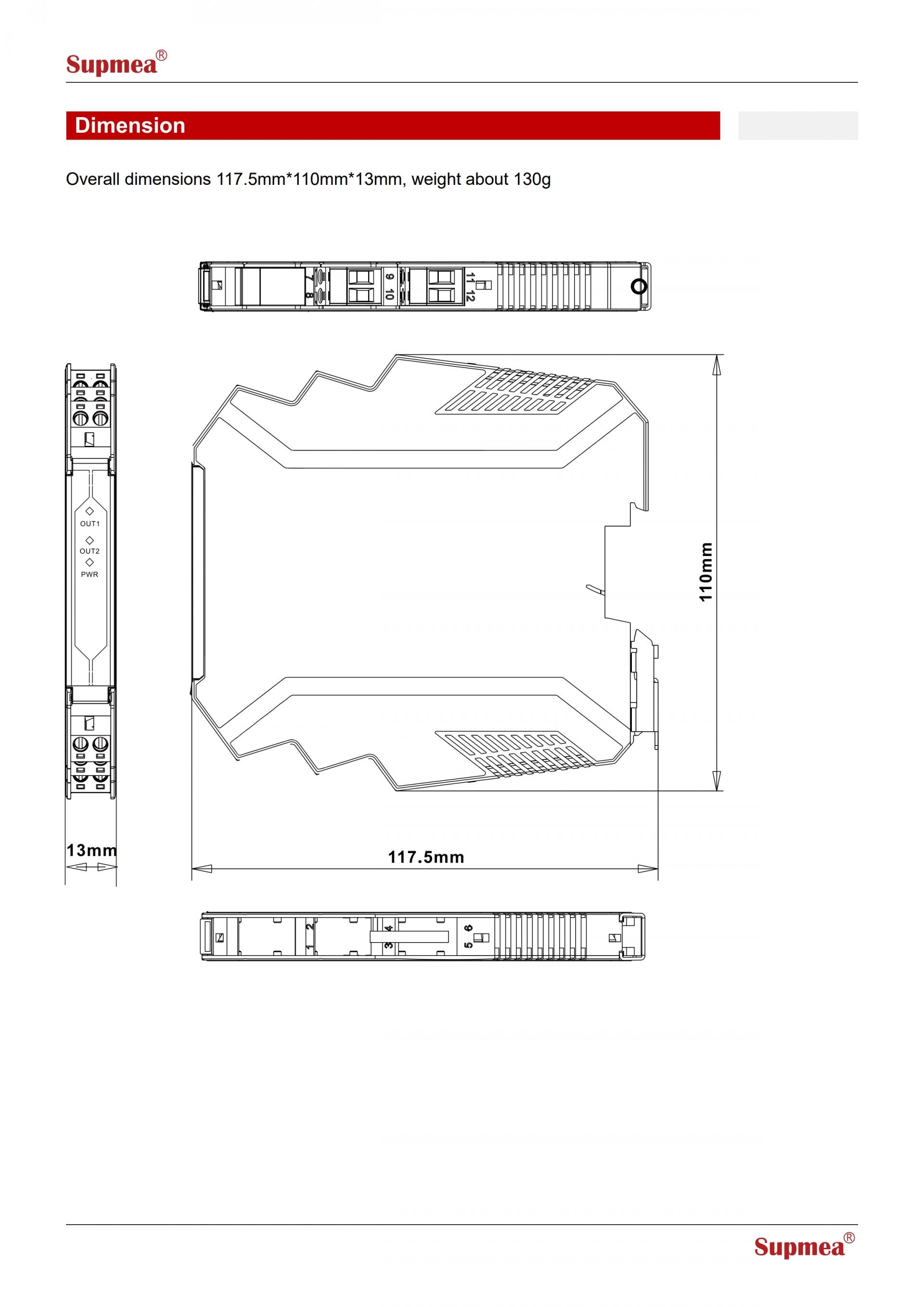

| Dimensions | 117.5mm*110mm*13mm | |
| Weight | 130g | |
소개
온도 절연기는 열 저항이나 열전대와 같은 신호를 다른 계측기에서 사용할 수 있는 표준 전류 또는 전압 신호로 변환합니다. 입력, 출력 및 전원 간 3단자 절연을 구현하여 산업 공정 제어 시스템의 간섭 방지 기능을 향상시키고 시스템 안정성과 신뢰성을 보장합니다. 이 절연기는 다양한 계측기, DCS, PLC 및 기타 장비와 함께 사용할 수 있으며 석유, 석유화학, 제조, 발전, 야금 등 산업 분야의 주요 프로젝트에 폭넓게 적용됩니다.
참고: 이 제품은 방폭 환경에서 사용할 수 없습니다.
특징
- 효율성: 효율적인 열 방출 설계로 낮은 전력 소비를 실현했습니다.
- 설정: 입력 신호 및 측정 범위는 호스트 컴퓨터에서 설정할 수 있습니다.
- 출력: 신뢰성과 안전성 향상을 위해 전류 제한 보호 기능이 있는 분산 출력 방식입니다.
- 용량: 최대 550Ω의 부하를 지원하며 전류 출력을 제공합니다.
- 디자인: 13mm의 초슬림 디자인으로 설치 공간을 절약할 수 있습니다.
- 안전성: 난연성 케이스를 사용하여 안전성을 강화했습니다.
