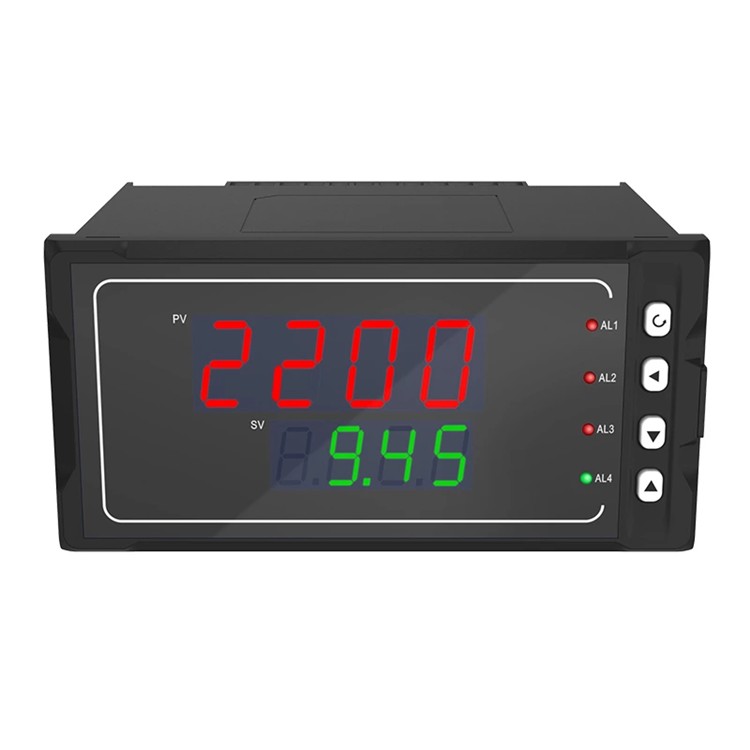

SUPMEA SUP-2200 이중 루프 디지털 디스플레이 컨트롤러
가격문의(상세정보 참조)
SUPMEA SUP-2200 이중 루프 디지털 디스플레이 컨트롤러
SUPMEA SUP-2200 Dual-loop digital display controller
자동 SMD 패키징 기술이 적용된 이중 루프 디지털 디스플레이 컨트롤러는 강력한 간섭 방지 기능을 갖추고 있습니다. 다양한 센서 및 트랜스미터와 연동하여 온도, 압력, 액면, 속도, 힘 등의 물리적 매개변수를 표시하고, 경보 제어, 아날로그 전송, RS-485/232 통신 등의 기능을 출력할 수 있습니다.
- 4자리 LED 디스플레이 2개;
- 10가지 크기 중에서 선택 가능합니다.
- 표준 스냅인 설치 방식;
- 전원 공급 장치: AC/DC 100~240V (주파수 50/60Hz) 소비 전력 ≤5W, DC 12~36V 소비 전력 ≤3W
상품
원산지 CHINA
제조사 SUPMEA
브랜드 SUPMEA
배송
택배 · 기본 무료
클릭 하시면 이동합니다.
슈미아 ・ SUPMEA
SUP-2200
이중 루프 디지털 디스플레이 컨트롤러
SUP-2200 Dual-loop digital display controller
Specification
| Product | Dual-loop digital display controller |
| Model | SUP-2200 |
| Display | Dual-screen LED display |
| Dimension | A.160*80*110mm B. 80*160*110mm C. 96*96*110mm D. 96*48*110mm E. 48*96*110mm F. 72*72*110mm K. 160*80*110mm L. 80*160*110mm |
| Measurement accuracy | ±0.2%FS |
| Transmission output | Analog output----Analog output----4-20mA、1-5v、 0-10mA、0-5V、0-20mA、0-10V |
| Alarm Output | ALM---With upper and lower limit alarm function, with alarm return difference setting；Relay contact capacity： AC125V/0.5A(small)DC24V/0.5A(small)（Resistance C load） AC220V/2A(big)DC24V/2A(big)（Resistive load） Note: When the load exceeds the relay contact capacity, please do not directly carry the load |
| Power supply | AC/DC100~240V (Frequency50/60Hz) Power consumption≤5W DC 12~36V Power consumption≤3W |
| Use environment | Operating temperature（-10~50℃）No condensation, no icing |
| Printout | RS232 printing interface, micro-matched printer can realize manual, timing and alarm printing functions |
소개

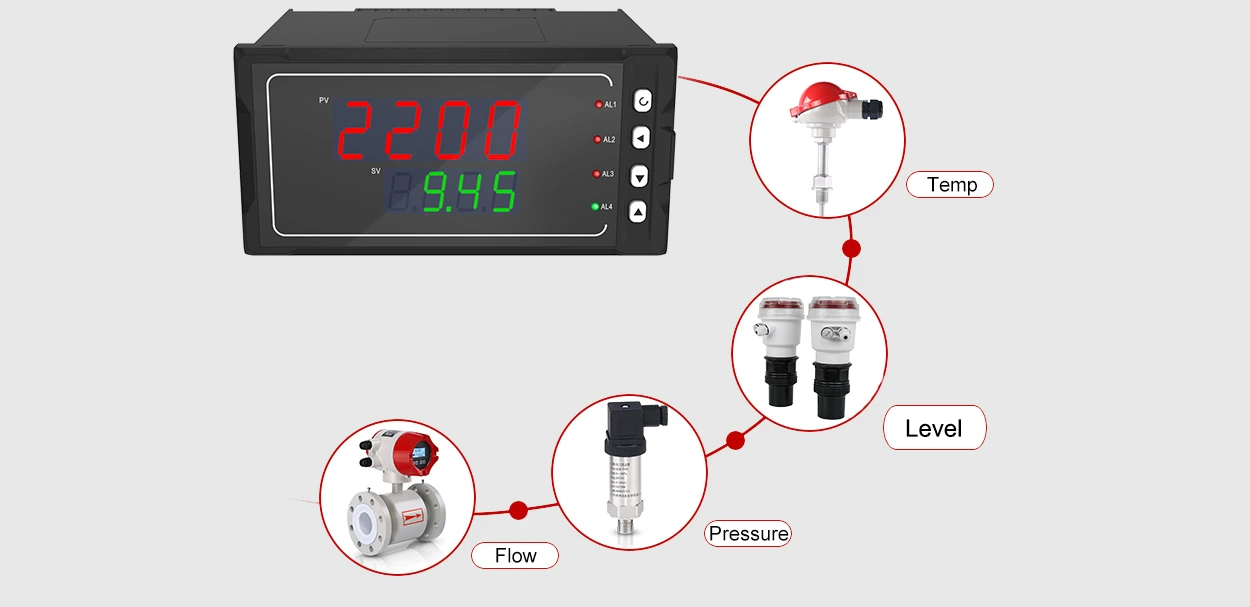

자동 SMD 패키징 기술이 적용된 듀얼 루프 디지털 디스플레이 컨트롤러는 강력한 간섭 방지 기능을 갖추고 있습니다. 다양한 센서 및 트랜스미터와 연동하여 온도, 압력, 액면, 속도, 힘 등의 물리적 매개변수를 표시하고, 알람 제어, 아날로그 전송, RS-485/232 통신 등의 기능을 출력할 수 있습니다. 듀얼 스크린 LED 디스플레이 설계로 상단 및 하단 화면에 표시할 내용을 설정할 수 있으며, 수학 함수를 통해 두 입력 루프 입력 신호에 덧셈, 뺄셈, 곱셈, 나눗셈 등의 연산을 수행할 수 있어 활용도가 매우 높습니다.
입력 신호 유형 목록:
| 졸업 번호 Pn | 신호 유형 | 측정 범위 | 졸업 번호 Pn | 신호 유형 | 측정 범위 |
| 0 | TC B | 400~1800℃ | 18 | 원격 저항 0~350Ω | -1999~9999 |
| 1 | TC S | 0~1600℃ | 19 | 원격 저항 30~350Ω | -1999~9999 |
| 2 | TC K | 0~1300℃ | 20 | 0~20mV | -1999~9999 |
| 3 | TC E | 0~1000℃ | 21 | 0~40mV | -1999~9999 |
| 4 | TC T | -200.0~400.0℃ | 22 | 0~100mV | -1999~9999 |
| 5 | TC J | 0~1200℃ | 23 | -20~20mV | -1999~9999 |
| 6 | TC R | 0~1600℃ | 24 | -100~100mV | -1999~9999 |
| 7 | TC N | 0~1300℃ | 25 | 0~20mA | -1999~9999 |
| 8 | F2 | 700~2000℃ | 26 | 0~10mA | -1999~9999 |
| 9 | TC Wre3-25 | 0~2300℃ | 27 | 4~20mA | -1999~9999 |
| 10 | TC Wre5-26 | 0~2300℃ | 28 | 0~5V | -1999~9999 |
| 11 | RTD Cu50 | -50.0~150.0℃ | 29 | 1~5V | -1999~9999 |
| 12 | RTD Cu53 | -50.0~150.0℃ | 30 | -5~5V | -1999~9999 |
| 13 | RTD Cu100 | -50.0~150.0℃ | 31 | 0~10V | -1999~9999 |
| 14 | RTD Pt100 | -200.0~650.0℃ | 32 | 0~10mA 사각형 | -1999~9999 |
| 15 | RTD BA1 | -200.0~600.0℃ | 33 | 4~20mA 사각형 | -1999~9999 |
| 16 | RTD BA2 | -200.0~600.0℃ | 34 | 0~5V 사각형 | -1999~9999 |
| 17 | 선형 저항 0~400Ω | -1999~9999 | 35 | 1~5V 사각형 | -1999~9999 |
