SUPMEA SUP-2700 멀티루프 디지털 디스플레이 컨트롤러
가격문의(상세정보 참조)

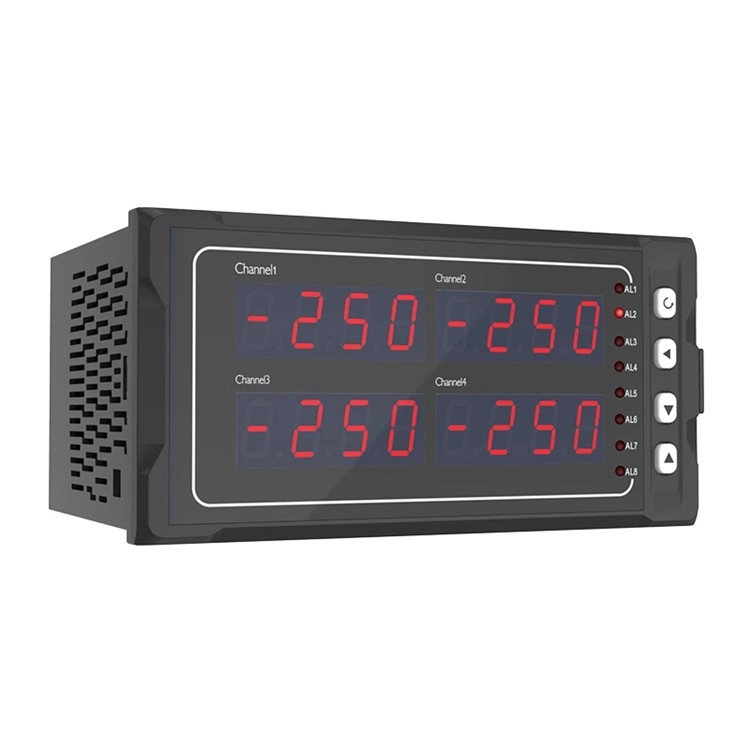

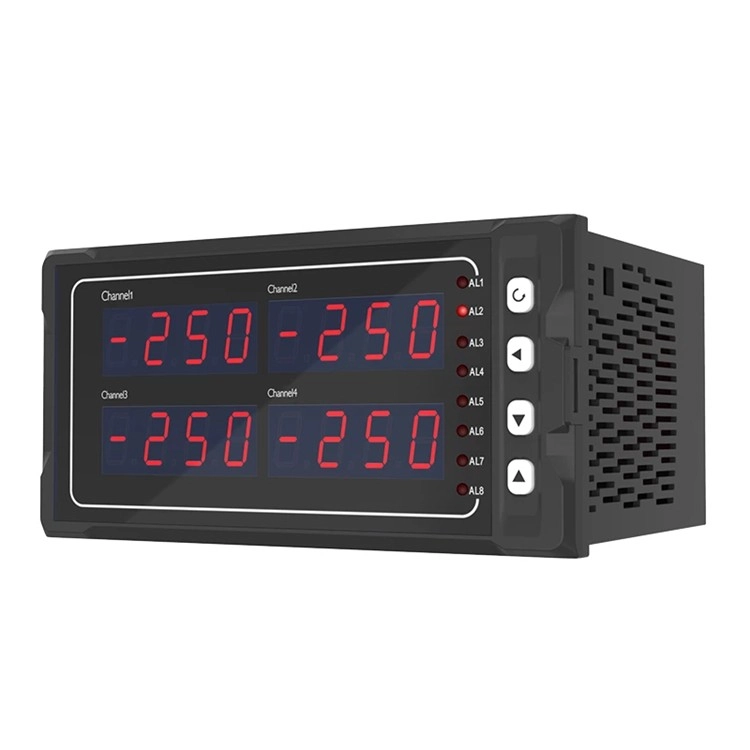

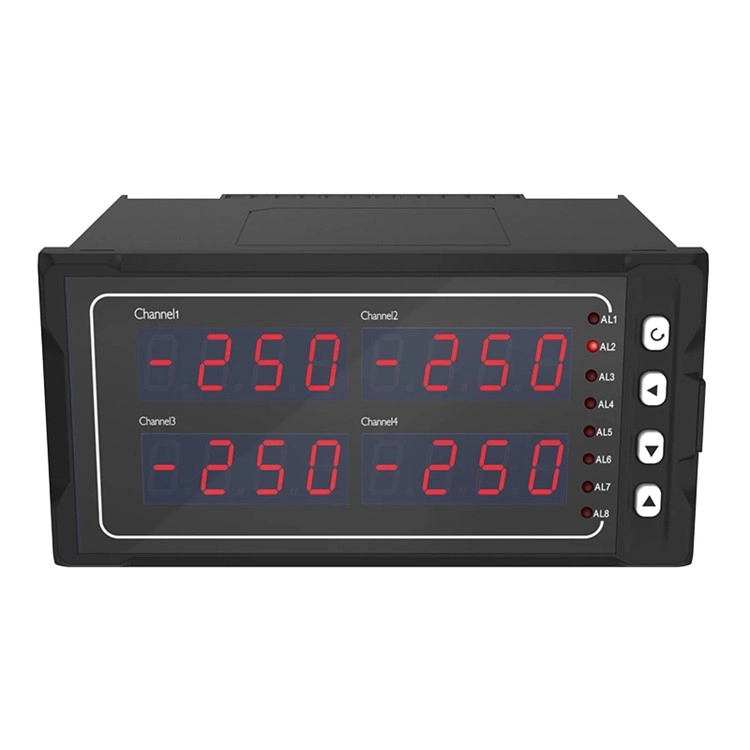

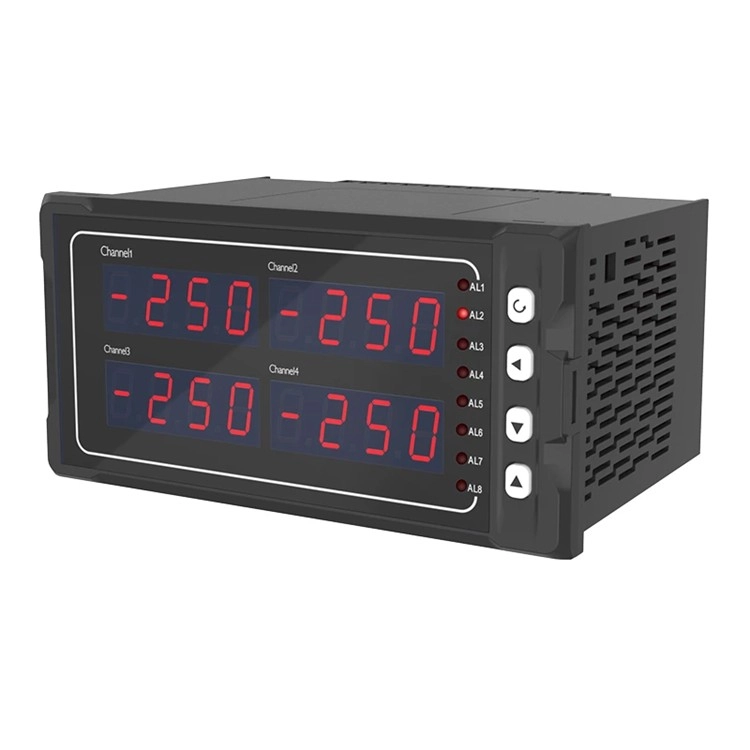

SUPMEA SUP-2700 멀티루프 디지털 디스플레이 컨트롤러
SUPMEA SUP-2700 Multi-loop digital display controller

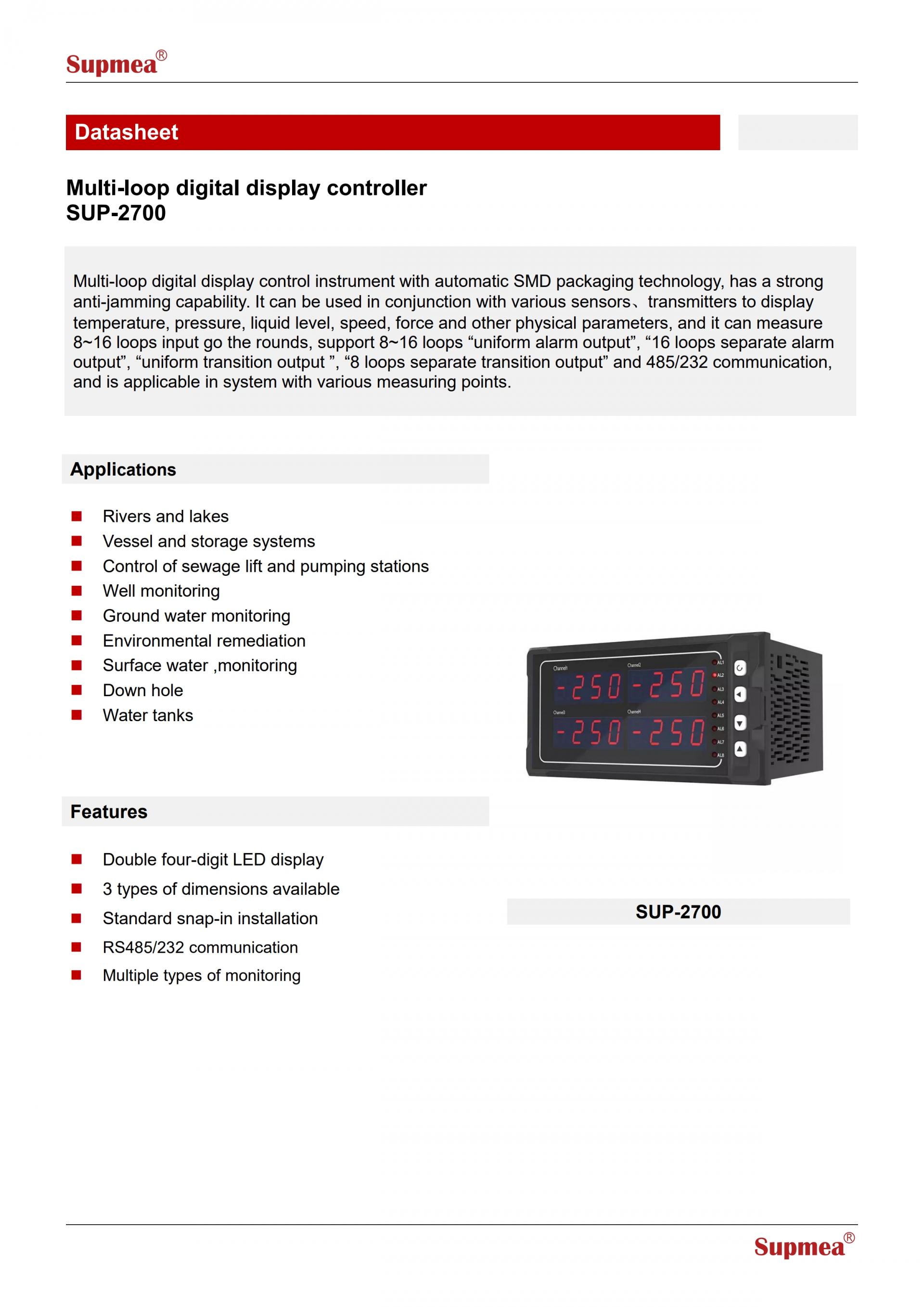

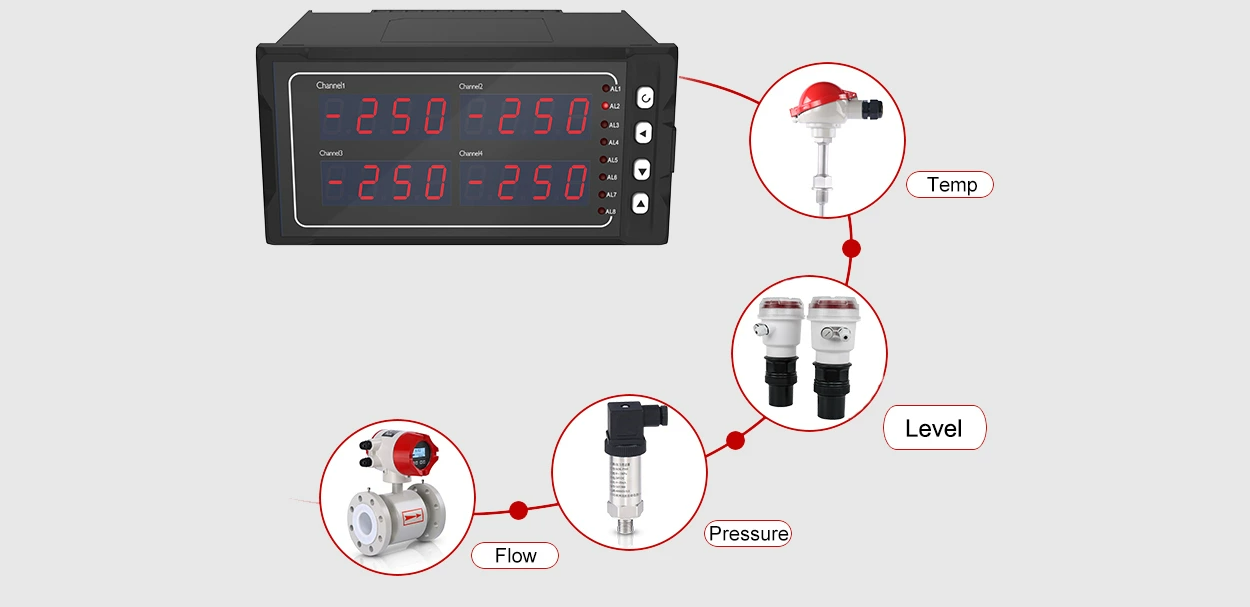

자동 SMD 패키징 기술이 적용된 다중 루프 디지털 디스플레이 제어 장비는 강력한 간섭 방지 기능을 갖추고 있습니다. 다양한 센서 및 트랜스미터와 연동하여 온도, 압력, 액면, 속도, 힘 등의 물리적 매개변수를 표시할 수 있으며, 8~16 루프 입력 순환 측정이 가능하고, 8~16 루프 "균일 경보 출력", "16 루프 개별 경보 출력", "균일 전환 출력", "8 루프 개별 전환 출력"을 지원하며 485/232 통신을 지원하여 다양한 측정 지점을 가진 시스템에 적용 가능합니다.
- 4자리 LED 디스플레이 2개;
- 3가지 크기 중에서 선택 가능합니다.
- 표준 스냅인 설치 방식;
- 전원 공급 장치: AC/DC 100~240V (주파수 50/60Hz) 소비 전력 ≤5W, DC 20~29V 소비 전력 ≤3W
상품
원산지 CHINA
제조사 SUPMEA
브랜드 SUPMEA
배송
택배 · 기본 무료
클릭 하시면 이동합니다.
슈미아 ・ SUPMEA
SUP-2700
멀티루프 디지털 디스플레이 컨트롤러
SUP-2700 Multi-loop digital display controller

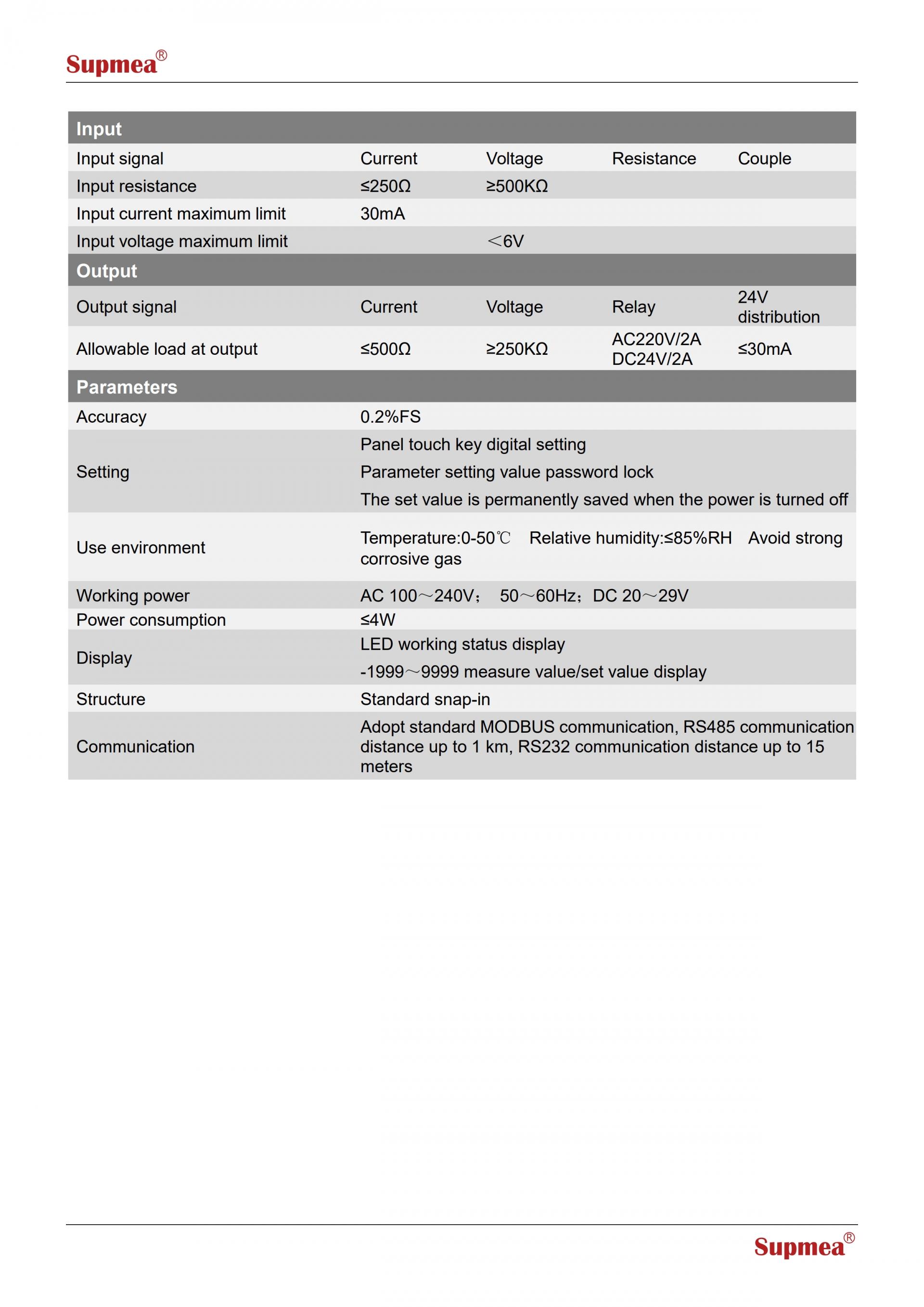

Specification
| Product | Multi-loop digital display controller |
| Model | SUP-2700 |

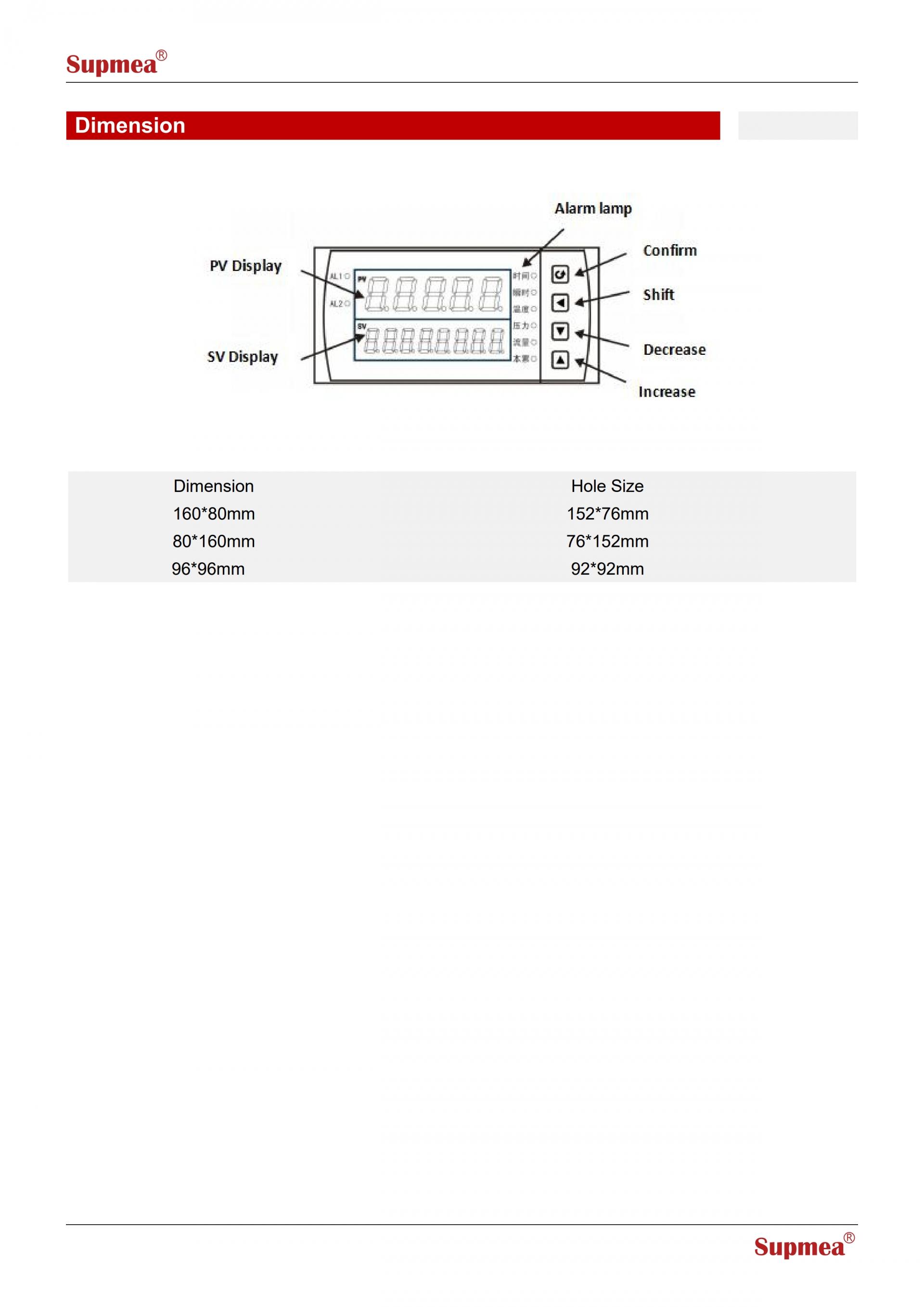

| Dimension | A. 160*80*136mm B. 80*160*136mm C. 96*96*136mm |
| Measurement accuracy | ±0.2%FS |
| Transmission output | Analog output----4-20 mA, 1-5v、 0-10mA, 0-5V, 0-20mA, 0-10V |
| Alarm Output | Over-range display value flashing alarm function With upper and lower limit alarm function, with alarm return difference setting; Relay capacity： AC220V/2A(big)DC24V/2A(big) (Resistive load) Note: When the load exceeds the relay contact capacity, please do not directly carry the load |
| Power supply | AC/DC100~240V (Frequency 50/60Hz) Power consumption≤5W DC 20~29V Power consumption≤3W |
| Use environment | Operating temperature (-10~50℃) No condensation, no icing |
| Printout | RS232 printing interface, micro-matched printer can realize manual, timing and alarm printing functions |
소개
SUP-2700 디지털 디스플레이 컨트롤러는 다양한 공정 및 시스템을 제어하고 모니터링하는 데 사용되는 전자 장치입니다. 마이크로프로세서, 디지털 디스플레이, 그리고 다양한 입출력 단자로 구성되어 있습니다. 컨트롤러는 센서 또는 기타 장치에서 입력 신호를 수신하여 자체 소프트웨어 알고리즘을 통해 처리합니다. 처리 결과는 디지털 디스플레이에 표시되어 제어 대상 공정 또는 시스템의 상태에 대한 실시간 피드백을 제공합니다. 사용자 친화적인 인터페이스와 고급 기능을 갖춘 디지털 디스플레이 컨트롤러는 공정 자동화 및 산업 제어 분야에 필수적인 도구입니다.
이 다중 루프 디지털 디스플레이 컨트롤러는 온도, 압력, 유량, 습도 등 다양한 매개변수를 제어하도록 프로그래밍할 수 있습니다. 또한, 디지털 디스플레이 컨트롤러는 다른 시스템과 통합하여 중앙 위치에서 원격으로 공정을 모니터링하고 제어할 수 있습니다. 디지털 디스플레이 컨트롤러는 다양한 산업 분야에서 높은 정밀도, 신뢰성 및 다용성을 제공합니다.
자동 SMD 패키징 기술이 적용된 다중 루프 디지털 디스플레이 제어 장비는 강력한 간섭 방지 기능을 갖추고 있습니다. 다양한 센서 및 트랜스미터와 연동하여 온도, 압력, 액면, 속도, 힘 등의 물리적 매개변수를 표시할 수 있으며, 8~16 루프 측정, 순환 입력, 8~16 루프 "일체형 경보 출력", "16 루프 개별 경보 출력", "일체형 전환 출력", "8 루프 개별 전환 출력"을 지원하고 485/232 통신을 지원하여 다양한 측정 지점을 가진 시스템에 적용 가능합니다.

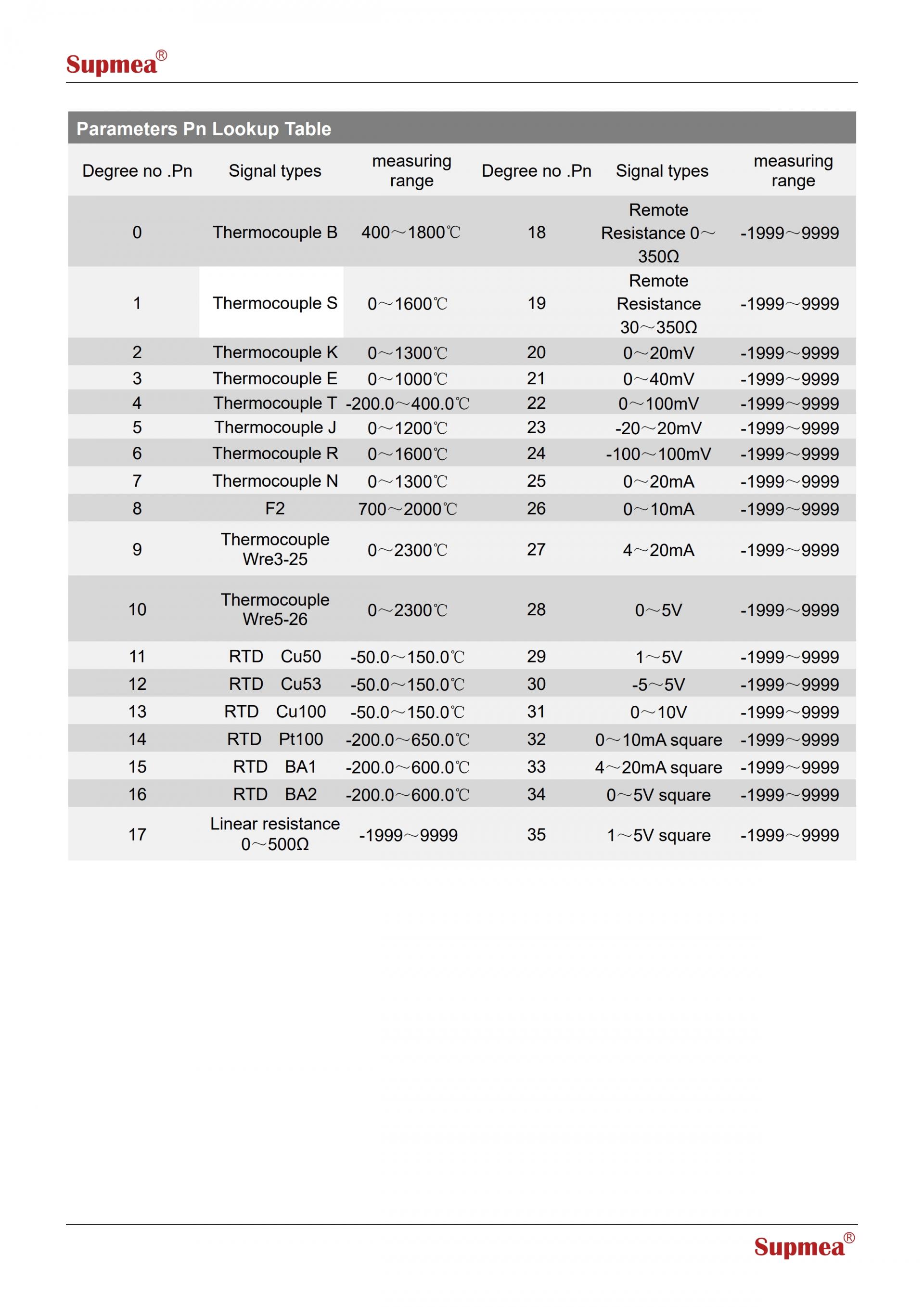

입력 신호 유형 목록:
| 졸업 번호 Pn | 신호 유형 | 측정 범위 | 졸업 번호 Pn | 신호 유형 | 측정 범위 |
| 0 | TC B | 400~1800℃ | 18 | 원격 저항 0~350Ω | -1999~9999 |
| 1 | TC S | 0~1600℃ | 19 | 원격 저항 30~350Ω | -1999~9999 |
| 2 | TC K | 0~1300℃ | 20 | 0~20mV | -1999~9999 |
| 3 | TC E | 0~1000℃ | 21 | 0~40mV | -1999~9999 |
| 4 | TC T | -200.0~400.0℃ | 22 | 0~100mV | -1999~9999 |
| 5 | TC J | 0~1200℃ | 23 | -20~20mV | -1999~9999 |
| 6 | TC R | 0~1600℃ | 24 | -100~100mV | -1999~9999 |
| 7 | TC N | 0~1300℃ | 25 | 0~20mA | -1999~9999 |
| 8 | F2 | 700~2000℃ | 26 | 0~10mA | -1999~9999 |
| 9 | TC Wre3-25 | 0~2300℃ | 27 | 4~20mA | -1999~9999 |
| 10 | TC Wre5-26 | 0~2300℃ | 28 | 0~5V | -1999~9999 |
| 11 | RTD Cu50 | -50.0~150.0℃ | 29 | 1~5V | -1999~9999 |
| 12 | RTD Cu53 | -50.0~150.0℃ | 30 | -5~5V | -1999~9999 |
| 13 | RTD Cu100 | -50.0~150.0℃ | 31 | 0~10V | -1999~9999 |
| 14 | RTD Pt100 | -200.0~650.0℃ | 32 | 0~10mA 사각형 | -1999~9999 |
| 15 | RTD BA1 | -200.0~600.0℃ | 33 | 4~20mA 사각형 | -1999~9999 |
| 16 | RTD BA2 | -200.0~600.0℃ | 34 | 0~5V 사각형 | -1999~9999 |
| 17 | 선형 저항 0~400Ω | -1999~9999 | 35 | 1~5V 사각형 | -1999~9999 |
