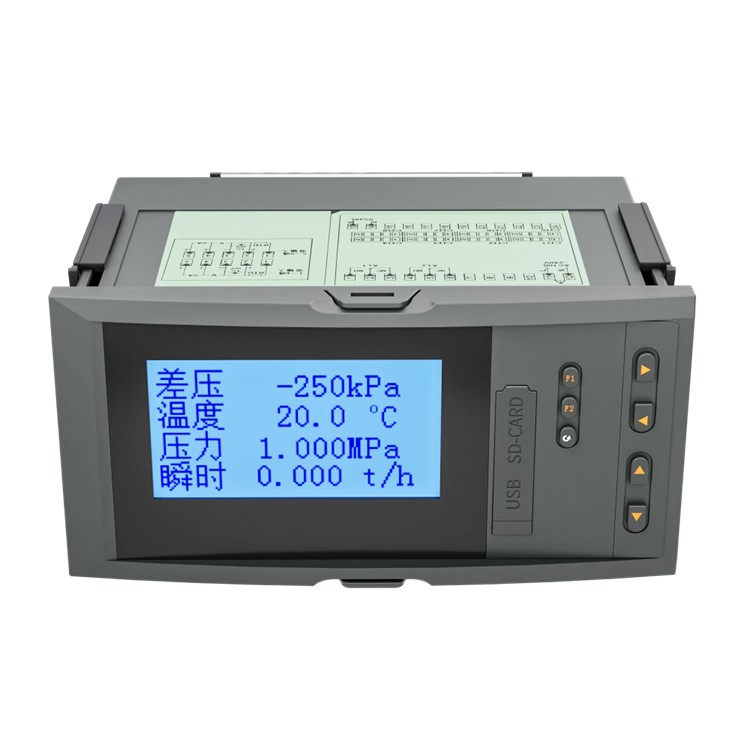

SUPMEA SUP-7610 LCD 유량계
가격문의(상세정보 참조)
SUPMEA SUP-7610 LCD 유량계
SUPMEA SUP-7610 LCD Flow Totalizer
SUP-7610 LCD 유량 적산계 는 주로 지역 중앙 난방 분야에서 공급업체와 고객 간의 거래 규율, 증기 계산 및 고정밀 유량 측정을 위해 설계되었습니다.
- 지역 중앙 난방 시스템에서 공급자와 고객 간의 거래 결제 및 측정
- 정확한 증기 유량 측정
- 증기 열처리 모니터링 및 용량 제어
- 전류: 0-20mA, 4-20mA, √0-10mA;
- 전압: 0-5V, 1-5V, 0-10V(사용자 지정 가능), √1-5V;
- 열전대: B, S, K, E, T, J, R, N 등;
- RTD 및 저항: Pt100, Cu50, BA1, 0-400Ω;
- 주파수: 0-10kHz, 구형파/정현파/사각파;
- 측정 정확도: 최대 ±0.2% FS ±1자리;
- 넓은 전원 공급 범위: AC 100-240V 또는 DC 12-36V;
- 저전력 소비: 5W 이하;
- 내구성이 뛰어난 패널 장착형 디자인으로 0~50°C, 습도 85% 이하 환경에 적합합니다.
상품
원산지 CHINA
제조사 SUPMEA
브랜드 SUPMEA
배송
택배 · 기본 무료
클릭 하시면 이동합니다.
슈미아 ・ SUPMEA
SUP-7610
LCD 유량계
SUP-7610 LCD Flow Totalizer

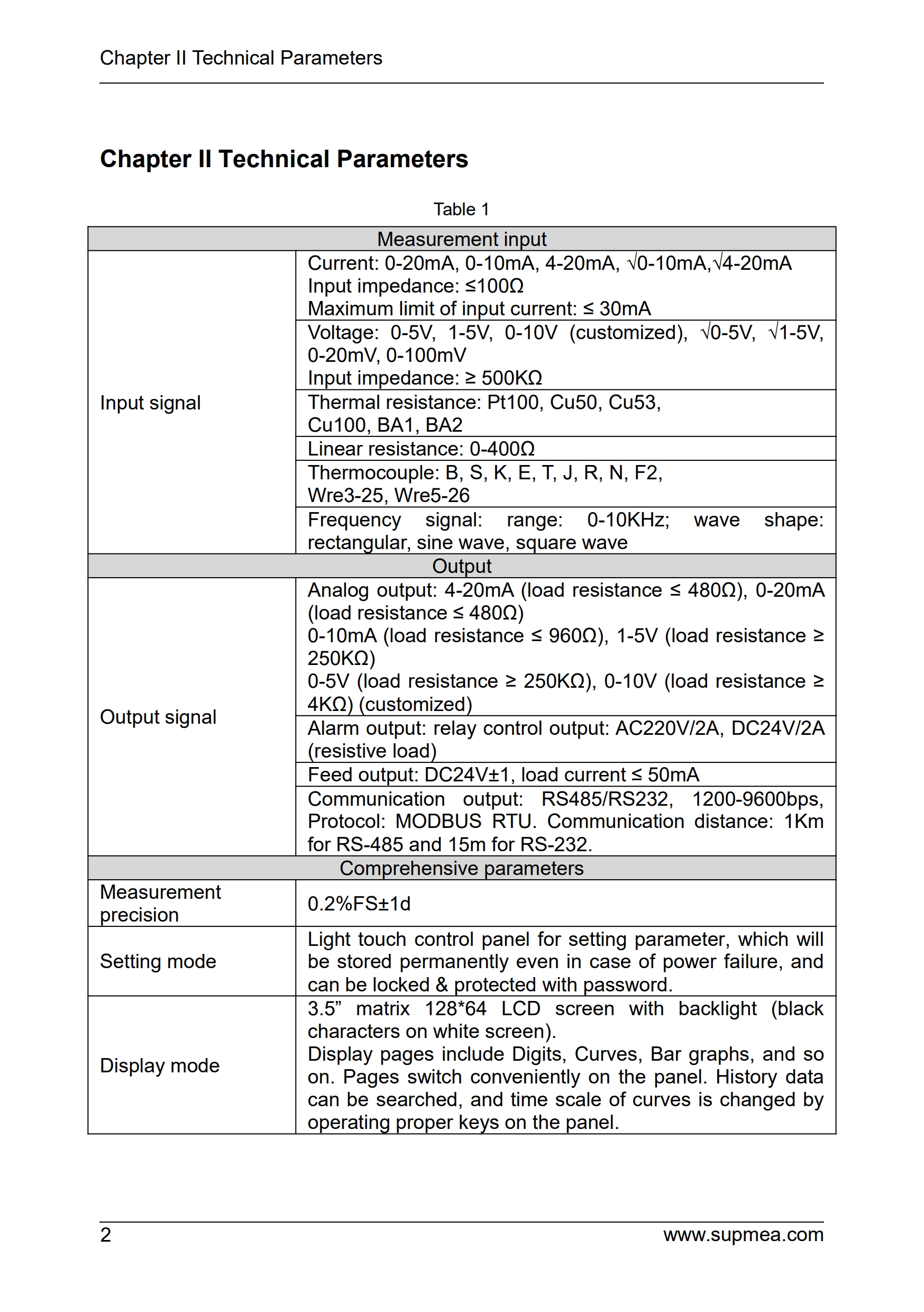

Specification
| Measurement input | ||
| Input signal | Current: 0-20mA, 0-10mA, 4-20mA, √0-10mA,√4-20mA ; Input impedance: ≤100Ω ; Maximum limit of input current: ≤ 30mA | |
| Voltage: 0-5V, 1-5V, 0-10V (customized) | ||
| Thermal resistance: Pt100, Cu50, Cu53,Cu100, BA1, BA2 | ||
| Linear resistance: 0-400Ω | ||
| Thermocouple: B, S, K, E, T, J, R, N, F2,Wre3-25, Wre5-26 | ||
| Frequency signal: range: 0-10KHz; wave shape: rectangular, sine wave, square wave | ||
| Output | ||
| Output signal | Analog output: 4-20mA (load resistance ≤ 480Ω), 0-20mA (load resistance ≤ 480Ω) | |
| 0-10mA (load resistance ≤ 960Ω), 1-5V (load resistance ≥ 250KΩ) | ||
| 0-5V (load resistance ≥ 250KΩ), 0-10V (load resistance ≥ 4KΩ) (customized) | ||
| Alarm output: relay control output: AC220V/2A, DC24V/2A (resistive load) | ||
| Feed output: DC24V±1, load current ≤ 50mA | ||
| Communication output: RS485/RS232, 1200-9600bps, Protocol: MODBUS RTU. Communication distance: 1Km for RS-485 and 15m for RS-232. | ||
| Comprehensive parameters | ||
| Measurement precision | 0.2%FS±1d | |
| Setting mode | Light touch control panel for setting parameter, which will be stored permanently even in case of power failure, and can be locked & protected with password. | |
| Display mode | 3.5” matrix 128*64 LCD screen with backlight (black characters on white screen). Display pages include Digits, Curves, Bar graphs, and so on. Pages switch conveniently on the panel. History data can be searched, and time scale of curves is changed by operating proper keys on the panel | |

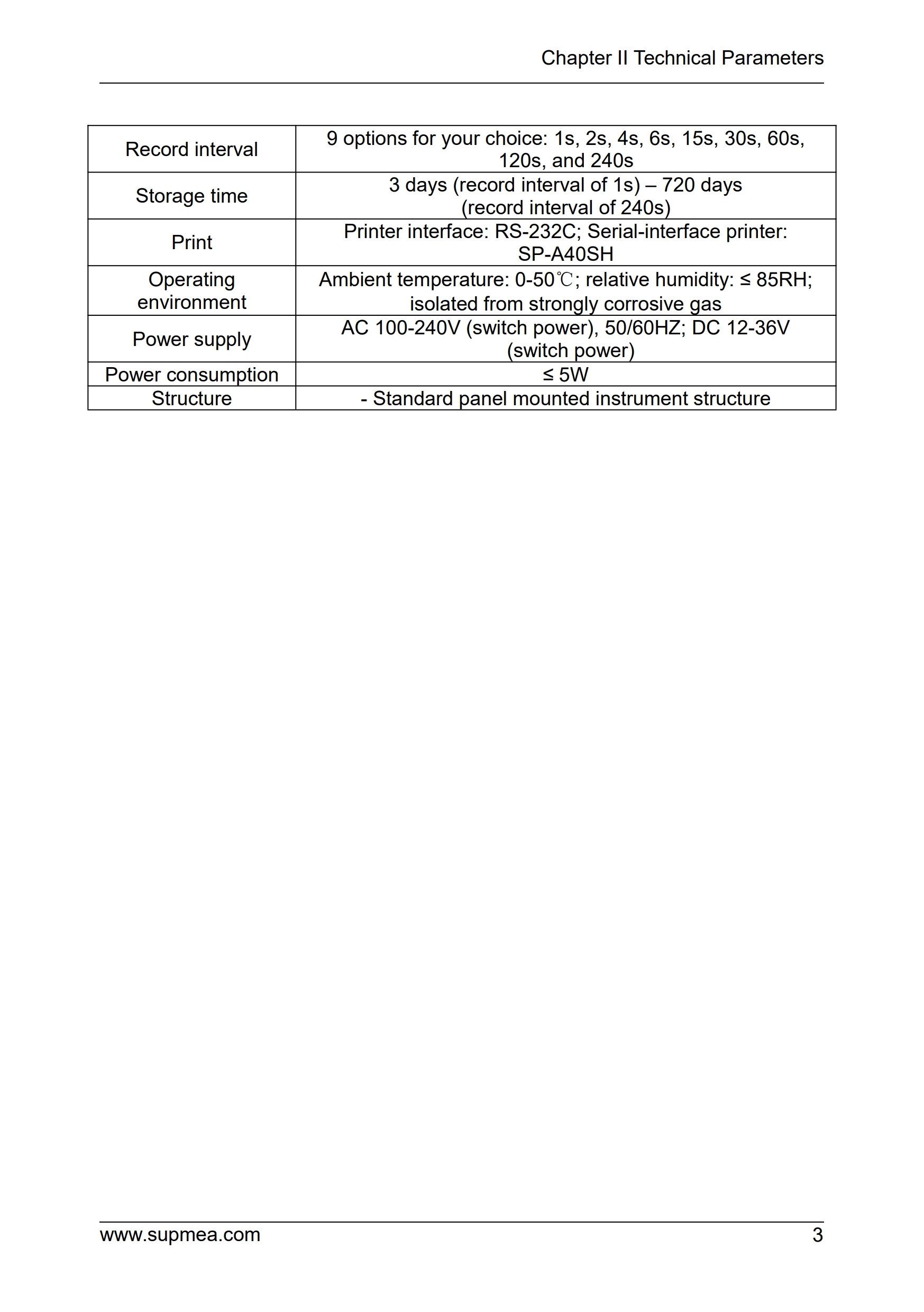

| Record interval | 9 options for your choice: 1s, 2s, 4s, 6s, 15s, 30s, 60s, 120s, and 240s | |
| Storage time | 3 days (record interval of 1s) – 720 days(record interval of 240s) | |
| Printer interface: RS-232C; Serial-interface printer: SP-A40SH | ||
| Operating environment | Ambient temperature: 0-50℃; relative humidity: ≤ 85RH; isolated from strongly corrosive gas | |
| Power supply | AC 100-240V (switch power), 50/60HZ; DC 12-36V(switch power) | |
| Power consumption | ≤ 5W | |
| Structure | Standard panel mounted instrument structure | |
소개
【디자인상의 장점】 :
- 소형화 및 견고한 하드웨어 설계를 위한 표면 실장 기술(SMT)
- 뛰어난 전자기 호환성(EMC) 및 높은 시스템 신뢰성
- 다단계 보호 및 강력한 절연 설계가 적용되었습니다.
- 뛰어난 도난 방지 및 정전 보호 기능
【호환 가능한 유량 센서】:
- 오리피스 플레이트 유량계
- V-콘 유량계
- 와류 유량계
- 기타 차압 또는 증기 유량 센서
SUP-7610 LCD 유량 적산계 는 주로 지역 중앙 난방 분야에서 공급업체와 고객 간의 거래 규율, 증기 계산 및 고정밀 유량 측정을 위해 설계되었습니다.
이 제품은 32비트 ARM 마이크로프로세서, 고속 AD 컨버터 및 대용량 저장 장치를 기반으로 하는 완전한 기능을 갖춘 보조 계측기입니다. 또한 표면 실장 기술(SMT)을 완벽하게 채택했습니다.
이 장비는 설계 단계에서부터 강화된 보호 및 절연 기능을 갖추어 우수한 EMC 성능과 높은 신뢰성을 자랑합니다. RTOS, USB 호스트, 고밀도 플래시 메모리가 내장되어 있어 최대 720일 동안 샘플링 데이터를 기록할 수 있습니다. 포화 증기와 과열 증기를 자동으로 식별하며, 증기 가열의 공정 모니터링 및 용량 제어에도 사용할 수 있습니다. 장비에 기록된 이력 데이터는 언제든지 USB 디스크로 복사하여 PC의 DTM 소프트웨어로 분석할 수 있습니다. 오리피스 플레이트, V-콘, 와류형 등 다양한 유량 센서와 함께 사용할 수 있으며, 도난 방지 및 정전 보호 기능 또한 뛰어납니다.
SUPMEA 7610 supmea supmea 7610 7610 슈미아 슈미아 7610 SUP-7610 SUP-7610 supmea supmea SUP-7610 SUP-7610 슈미아 슈미아 SUP-7610 SUP 7610 SUP 7610 supmea supmea SUP 7610 SUP 7610 슈미아 슈미아 SUP 7610
