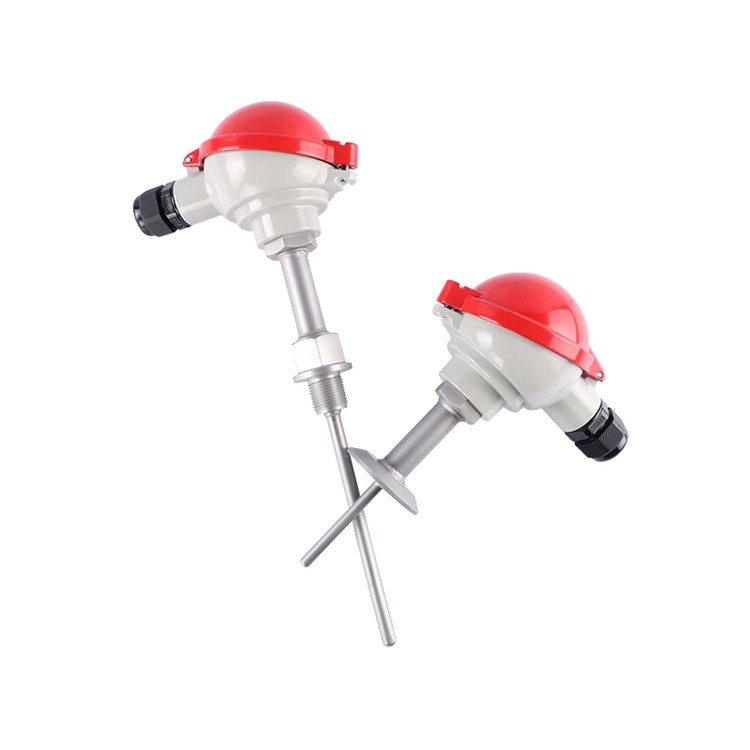

SUPMEA SUP-WZPK/WRNK RTD 온도 센서(광물 절연 저항 온도계 포함)
가격문의(상세정보 참조)
SUPMEA SUP-WZPK/WRNK RTD 온도 센서(광물 절연 저항 온도계 포함)
SUPMEA SUP-WZPK/WRNK RTD Temperature sensors with mineral insulated resistance thermometers

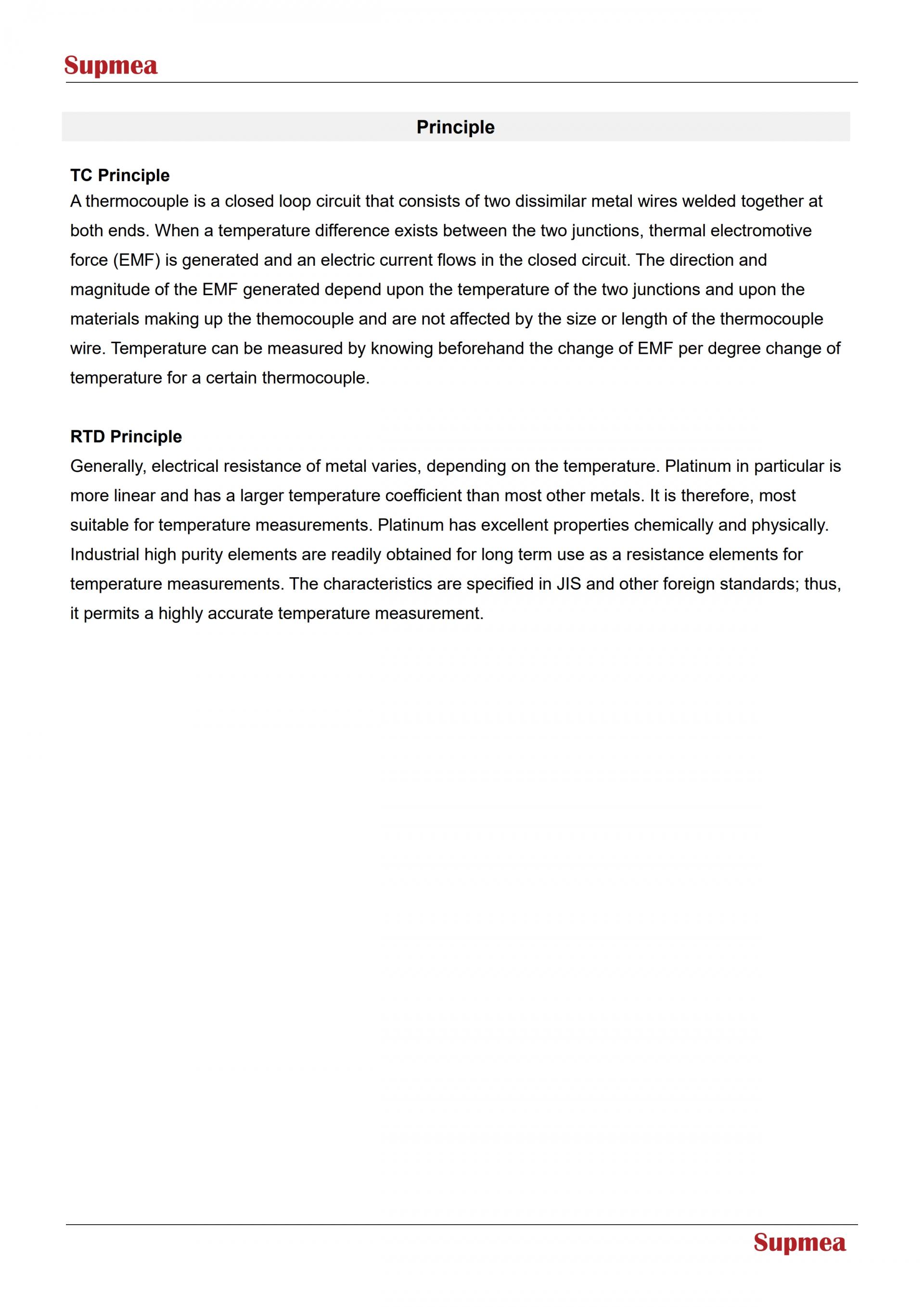

SUP-WZPK/WRNK RTD 센서는 광물 절연 저항 온도계입니다. 일반적으로 금속의 전기 저항은 온도에 따라 변합니다. 특히 백금은 다른 금속에 비해 선형성이 높고 온도 계수가 커서 온도 측정에 가장 적합합니다. 백금은 화학적, 물리적으로 우수한 특성을 지니고 있으며, 산업용 고순도 백금을 쉽게 구할 수 있어 온도 측정용 저항 소자로 장기간 사용할 수 있습니다. 백금의 특성은 JIS 및 기타 해외 표준에 명시되어 있어 매우 정확한 온도 측정이 가능합니다.

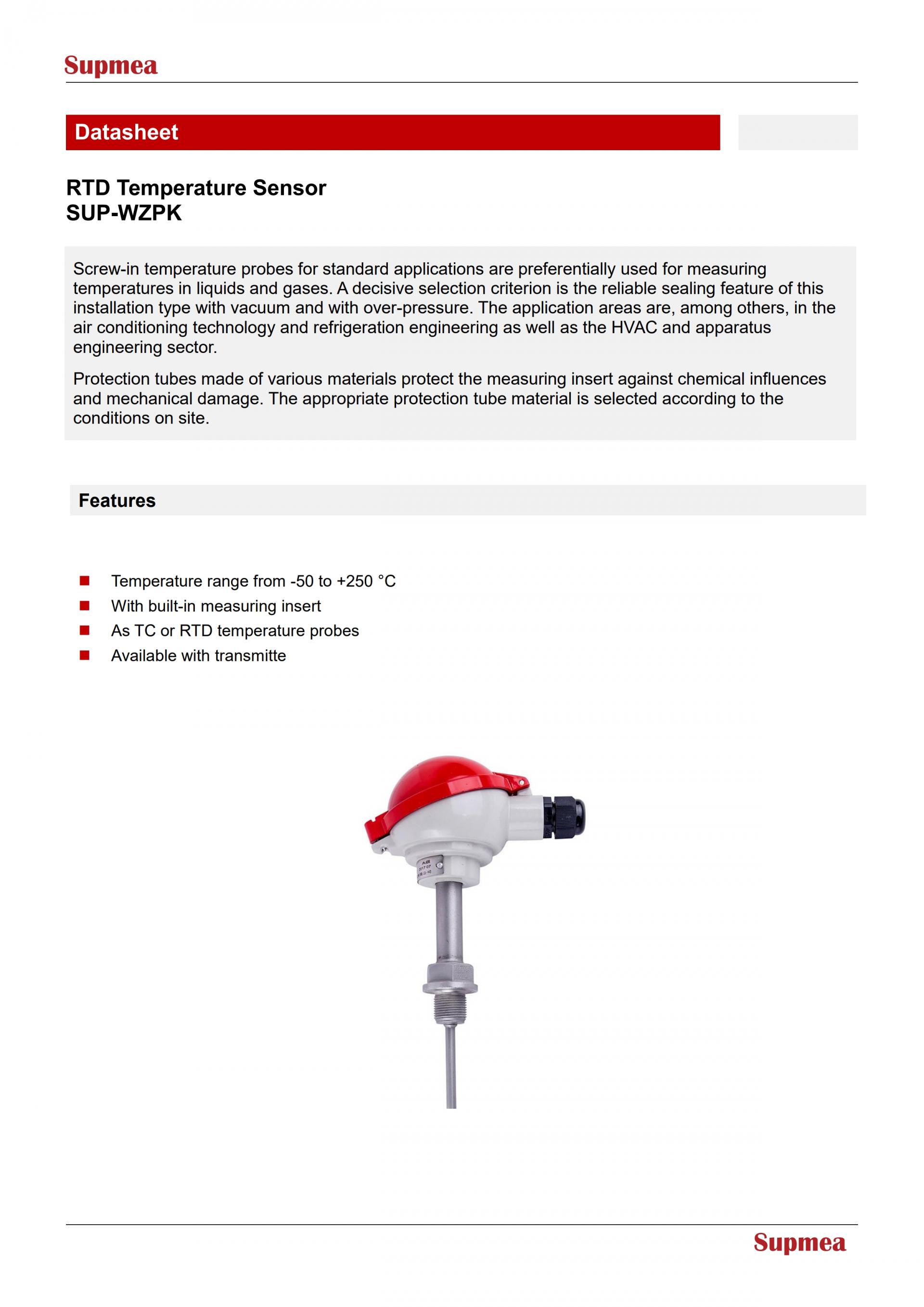

SUP-WZPK
센서: Pt100, Pt1000, Cu50 등
온도 범위: -200℃ ~ +850℃
출력: 4-20mA / RTD
SUP-WRNK
센서: B, E, J, K, N, R, S, T
온도 범위: -200℃ ~ +1850℃
출력: 4-20mA / 열전대(TC)
전원: DC 12-40V
전원: DC 12-40V
상품
원산지 CHINA
제조사 SUPMEA
브랜드 SUPMEA
배송
택배 · 기본 무료
클릭 하시면 이동합니다.
슈미아 ・ SUPMEA
SUP-WZPK/WRNK
RTD 온도 센서(광물 절연 저항 온도계 포함)
SUP-WZPK/WRNK RTD Temperature sensors with mineral insulated resistance thermometers
SUP-WZPK
저항 온도계 센서 유형
| °C에서의 공칭 저항값 | 수업 | 전류 측정 | R(100℃) / R(0℃) |
| 파트100 | 에이 | 2mA 미만 | 1.3851 |
| 비 | |||
| 메모 | |||
| 1. R(100℃)는 100℃에서의 감지 저항기의 저항값입니다. | |||
| 2. R(0℃)는 0℃에서의 감지 저항기의 저항값입니다. | |||
Standard Specifications of Resistance Thermometer Sensor
| Sheath | Conductor wire | Sheath | Approx | ||||
| max length | weight | ||||||
| OD(mm) | WT(mm) | Material | Dia(mm) | Resistance per wire | Material | (m) | (g/m) |
| （Ω/m） | |||||||
| Φ2.0 | 0.25 | SUS316 | Φ0.25 | － | Nickel | 100 | 12 |
| Φ3.0 | 0.47 | Φ0.51 | 0.5 | 83 | 41 | ||
| Φ5.0 | 0.72 | Φ0.76 | 0.28 | 35 | 108 | ||
| Φ6.0 | 0.93 | Φ1.00 | 0.16 | 20 | 165 | ||
| Φ8.0 | 1.16 | Φ1.30 | 0.13 | 11.5 | 280 | ||
| Φ9.0 | 1.25 | Φ1.46 | 0.07 | 21 | 370 | ||
| Φ12 | 1.8 | Φ1.50 | 0.07 | 10.5 | 630 | ||
| Φ3.0 | 0.38 | Φ0.30 | - | 83 | 41 | ||
| Φ5.0 | 0.72 | Φ0.50 | ≤0.65 | 35 | 108 | ||
| Φ6.0 | 0.93 | Φ0.72 | ≤0.35 | 20 | 165 | ||
| Φ8.0 | 1.16 | Φ0.90 | ≤0.25 | 11.5 | 280 | ||
| Φ9.0 | 1.25 | Φ1.00 | ≤0.14 | 21 | 370 | ||
| Φ12 | 1.8 | Φ1.50 | ≤0.07 | 10.5 | 630 | ||
Tolerance of RTDs to Temperature and Applicable Standard Table
| IEC 751 | JIS C 1604 | |||
| Class | Tolerance (℃) | Class | Tolerance (℃) | |
| Pt100 | A | ±（0.15 +0.002|t|） | A | ±（0.15 +0.002|t|） |
| ( R(100℃)/R(0℃)=1.3851 | B | ±（0.3+0.005|t|） | B | ±（0.3+0.005|t|） |
| Note． | ||||
| 1.Tolerance is defined as the maximum allowable deviation from the temperature vs resistance reference table． | ||||
| 2. l t l=modulus of temperature in degrees Celsius without regard to sign． | ||||
| 3. Accuracy class 1/n(DIN) refers to 1/n tolerance of class B in IEC 751 | ||||
SUP-WRNK
| 측정 온도 범위 | 단위 | ℃ | |||||
| 피복 직경(mm) | N | 케이 | 이자형 | 제이 | 티 | ||
| 0.25 | —— | 500 | —— | —— | —— | ||
| 0.5 | —— | 600 | —— | —— | —— | ||
| 1.0 | 900 | 650 | 900 | 650 | 450 | 300 | |
| 2.0 | 1200 | 650 | 1200 | 650 | 450 | 300 | |
| 3.0 | 1260 | 750 | 1260 | 750 | 650 | 350 | |
| 5.0 | 800 | 1260 | 800 | 750 | 350 | ||
| 6.0 | 1000 | 900 | 1260 | 800 | 750 | 350 | |
| 8.0 | —— | 1050 | 1000 | —— | 800 | 750 | 350 |
| 덮개 재질 | 인코넬 600/SUS310/H2300/SUS316 | ||||||
사양
장점
SUP-WZPK
광범위한 측정 범위
이 저항 온도계 센서는 외경이 매우 작아 어떤 작은 측정 대상에도 쉽게 삽입할 수 있습니다. -200℃에서 +500℃에 이르는 넓은 온도 범위에서 사용 가능합니다.
빠른 응답
이 저항 온도계 센서는 크기가 작아 열용량이 작고, 미세한 온도 변화에도 매우 민감하며 반응 속도가 빠릅니다.
간편 설치
이 제품은 유연성이 뛰어나 (구부림 반경이 외피 외경의 두 배 이상) 복잡한 구조에도 간단하고 신속하게 설치할 수 있습니다. 끝부분의 70mm 부분을 제외한 전체 유닛을 구부려 설치할 수 있습니다.
긴 수명
기존의 저항 온도계 센서는 시간이 지남에 따라 저항값이 저하되거나 개방 회로 등이 발생하는 반면, 본 제품의 저항 온도계 센서 리드선과 저항 소자는 화학적으로 안정한 산화마그네슘으로 절연되어 있어 매우 긴 수명을 보장합니다.
뛰어난 기계적 강도와 진동 저항성을 갖추고 있습니다.
진동이 심한 환경이나 부식성 환경과 같은 불리한 조건에서도 뛰어난 성능이 보장됩니다.
맞춤형 외피 직경 제공 가능
외피의 외경은 0.8mm에서 12mm까지 다양하게 제공됩니다.
맞춤 제작 가능한 긴 길이도 있습니다.
길이는 외피의 외경에 따라 최대 30m까지 제공됩니다.
SUP-WRNK
측정 분야에서 폭넓게 활용됨
소형 직경의 열전대는 공간 활용도가 중요한 곳에 매우 유용합니다. 미네랄 절연 구조로 고압에 강하며 -200°C에서 +1260°C에 이르는 넓은 온도 범위에서 사용할 수 있습니다.
빠른 응답
무기질 절연 열전대는 외피 크기가 작아 열용량이 작고, 열 질량이 작아 온도 변화에 매우 민감하며 응답 속도가 매우 빠릅니다.
설치를 위해 쉽게 구부릴 수 있습니다.
외피 직경의 두 배 반경으로 무기질 절연 열전대를 형성할 수 있는 능력 덕분에 복잡한 구성에도 간단하고 현장에서 바로 설치할 수 있습니다.
긴 수명
기전력 저하나 전선 단선 등의 문제를 겪는 기존 열전대와는 달리, 무기 절연 열전대 전선은 화학적으로 안정한 산화마그네슘으로 절연되어 있어 수명이 더 깁니다.
뛰어난 기계적 강도 및 내압성
이 복합 구조는 극한의 진동에도 견딜 수 있으며, 적절한 외피 재질을 선택하면 부식성 환경이나 비정상적으로 높거나 낮은 온도에서도 안정적으로 사용할 수 있습니다. 직경은 작지만 650°C의 온도에서 약 350MPa의 압력을 견딜 수 있습니다.
맞춤형 칼집 외경 제공 가능
외피의 외경은 0.25mm에서 12.7mm 사이로 제공 가능합니다.
맞춤형 긴 길이
길이는 최대 400m까지 가능합니다. 최대 길이는 외피의 외경에 따라 달라집니다.
