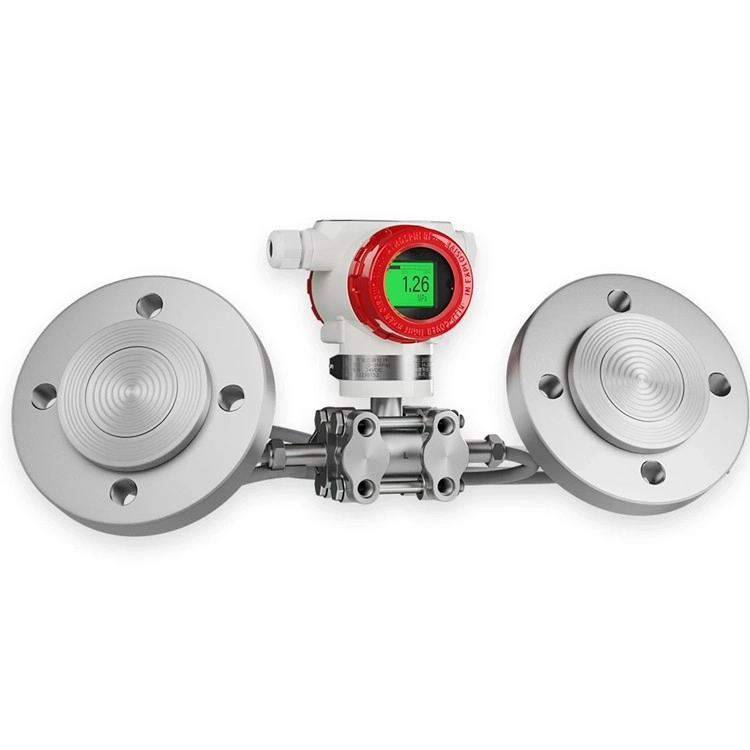

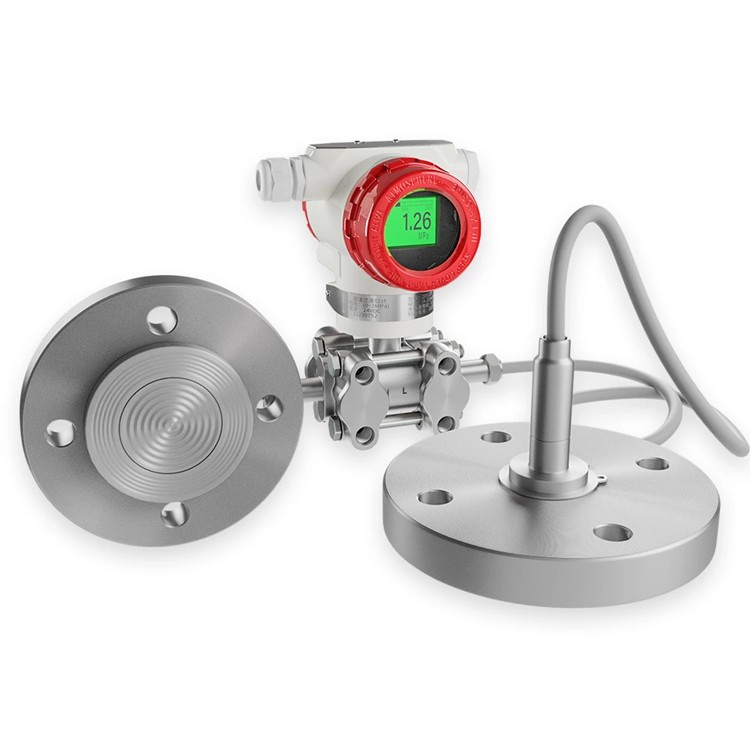

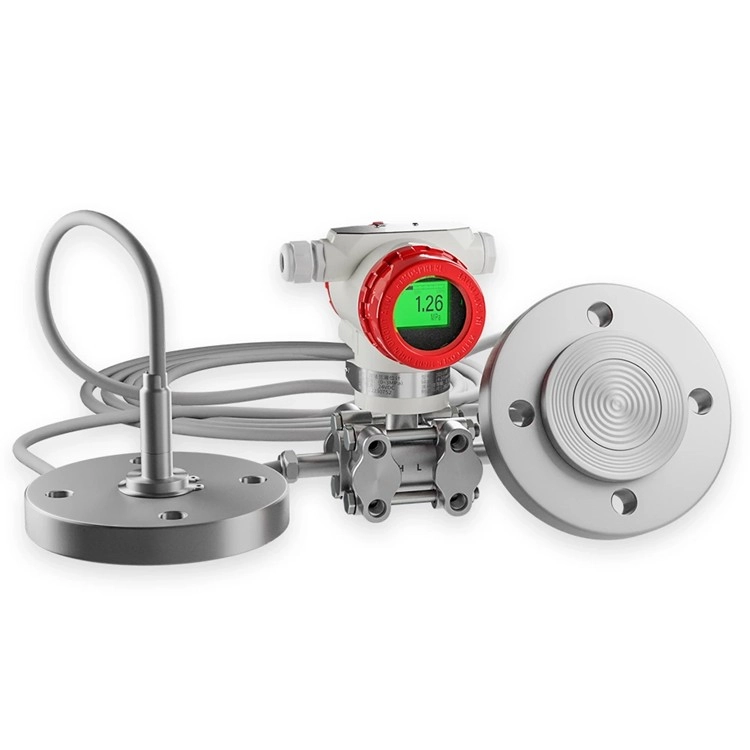

SUPMEA SUP-2051DP 단결정 실리콘 이중 플랜지 DP 레벨 트랜스미터
가격문의(상세정보 참조)
SUPMEA SUP-2051DP 단결정 실리콘 이중 플랜지 DP 레벨 트랜스미터
SUPMEA SUP-2051DP Single Crystal Silicon Dual-Flange DP Level Transmitter
SUP-2051DP 단결정 실리콘 이중 플랜지 차압(DP) 레벨 트랜스미터는 액체 레벨, 차압, 가스, 증기 및 기타 공정 유체의 정확한 측정을 위해 설계된 고성능 트랜스미터입니다. 첨단 단결정 실리콘 센서 기술과 디지털 절연 회로를 사용하여 탁월한 안정성, 높은 정확도 및 우수한 간섭 방지 성능을 제공합니다.
- 측정 매체: 기체, 증기, 액체.
- 측정 범위: 차압부터 수 MPa에 이르는 매우 낮은 범위까지 측정 가능(사용자 설정 가능).
- 정확도: ±0.075% / ±0.1% FS (선형성, 히스테리시스, 반복성 포함).
- 전원 공급 장치: 15~32VDC.
- 출력 신호: 4~20mA 2선식 HART 디지털 통신 지원; 4선식 RS485/Modbus는 선택 사양입니다.
- 주변 온도: -40℃ ~ +85℃ (모델/방폭 옵션에 따라 다름).
- 사용 온도 범위: -40℃ ~ +120℃.
- 정압 영향: ±0.05%/10MPa.
- 디스플레이: 선택 사양으로 통합형 LCD 제공
상품
원산지 CHINA
제조사 SUPMEA
브랜드 SUPMEA
배송
택배 · 기본 무료
클릭 하시면 이동합니다.
슈미아 ・ SUPMEA
SUP-2051DP
단결정 실리콘 이중 플랜지 DP 레벨 트랜스미터
SUP-2051DP Single Crystal Silicon Dual-Flange DP Level Transmitter

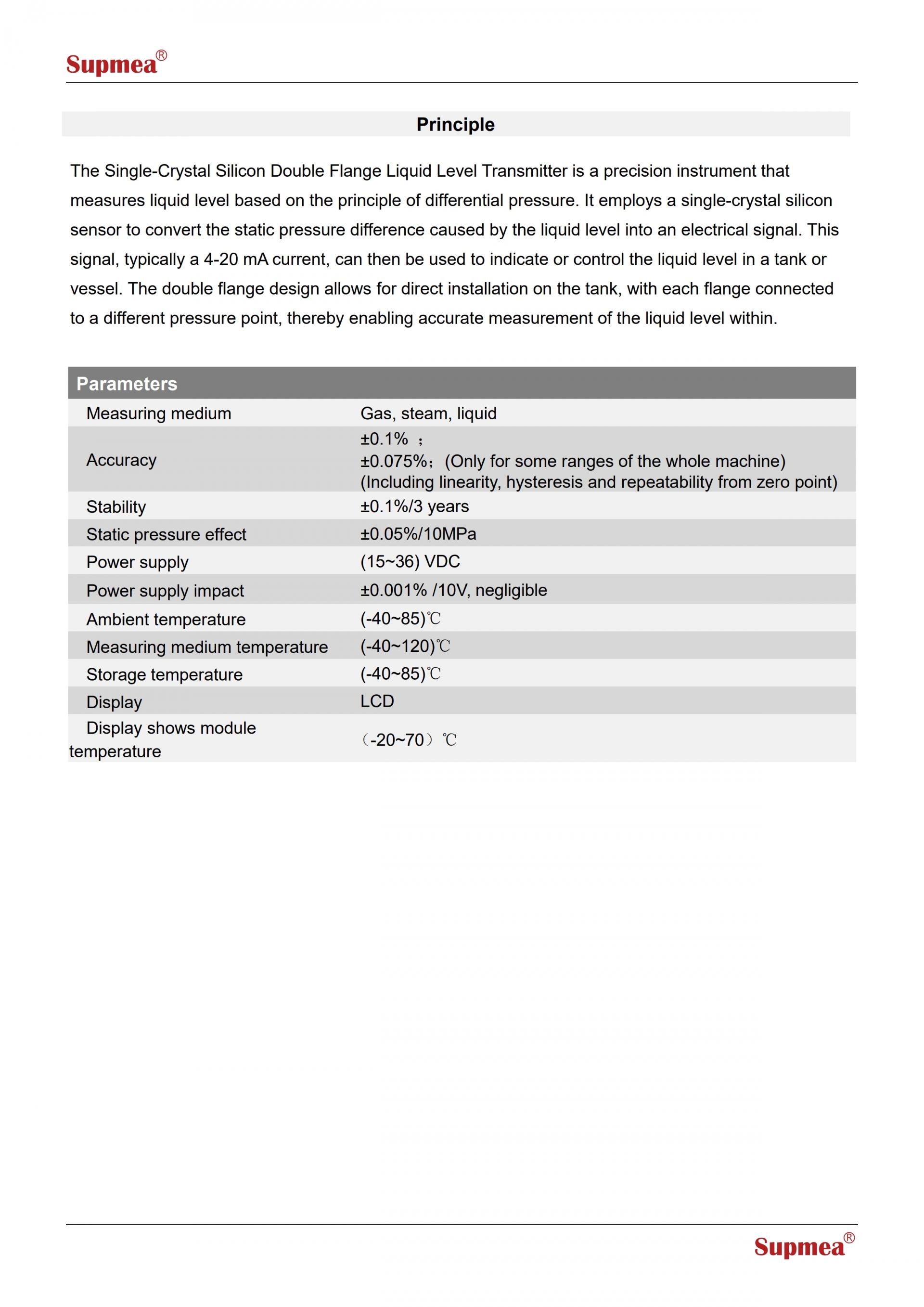

Specifications
Measurement medium | gas, steam, liquid |
Measuring range | -100 kPa;0 ~ 0.1 kPa;4 MPa |
Accuracy | ± 0. 075%, ± 0. 1% (including linearity, hysteresis, and repeatability from zero) |
Stability | ± 0.1% over 3 years |
Ambient temperature effect | ≤ ± 0.04% URL/10℃ |
Static pressure effect | ± 0.05%/10MPa |
Power supply | 15VDC ~ 32VDC;± 0.01%/10V, negligible |
Ambient temperature | -40℃ ~ 85℃ (-40℃ ~ 60℃ for explosion-proof models) |
Measuredt medium temperature | -40℃ ~ 120℃ |
Storage temperature | -40℃ ~ 85℃ |
Display | LCD |
Display module temperature | -20℃ ~ 70℃ |
소개
이 송신기는 마이크로프로세서를 핵심으로 하는 회로 설계와 첨단 디지털 절연 기술을 적용하여 높은 수준의 간섭 방지 및 안정성을 보장합니다. 내장 온도 센서를 통해 실시간 온도 보상 기능을 제공하여 측정 정확도를 향상시키고 온도 드리프트를 최소화합니다. 탁월한 장기 안정성, 높은 신뢰성, 그리고 강력한 진단 기능을 제공합니다. 또한, HART 통신기를 사용하여 손쉽게 교정, 구성 및 설정할 수 있습니다.
특징
- 첨단 단결정 실리콘 압력 및 차압 센서 기술과 패키징 공정을 통해 개발된 이 트랜스미터는 업계 최고 수준의 성능을 제공합니다.
- 최대 25MPa의 단방향 과압 보호 기능
- 마이크로프로세서를 핵심으로 설계하고 첨단 디지털 절연 기술을 접목한 이 기기는 탁월한 간섭 방지 기능과 안정성을 자랑합니다.
- 고성능 24비트 ADC는 높은 측정 정확도를 보장합니다.
- 최신 원클릭 클리어링 기능은 전기 보호 수준을 저하시키지 않아 더욱 안전하고 효율적인 사용자 경험을 제공합니다.
기능적 매개변수
- 스팬 제한 : 보정된 스팬이 설정된 스팬 이상인 경우, 스팬의 상한 및 하한을 자유롭게 설정할 수 있습니다. 최적의 성능을 위해서는 가능한 한 가장 낮은 스팬 비율을 선택하는 것이 좋습니다.

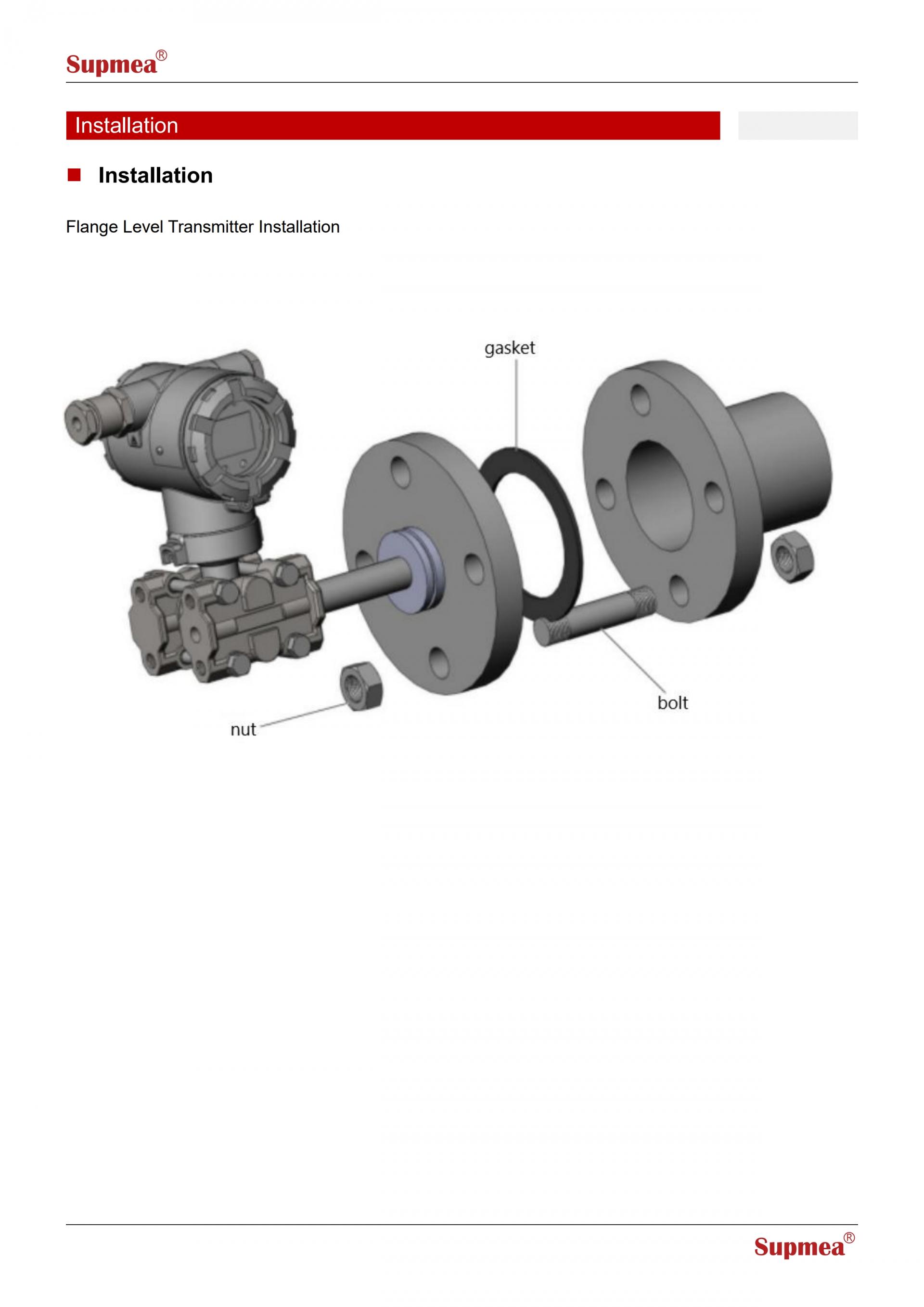

- 설치 위치 : 막에 수직인 방향으로 설치 위치를 변경해도 영점 편차는 발생하지 않습니다. 설치 위치가 막 평면에서 90° 이상 벗어나는 경우 ±0.4kPa 이내의 영점 오프셋이 발생할 수 있으며, 이는 스팬에 영향을 주지 않고 영점 조정을 통해 보정할 수 있습니다.

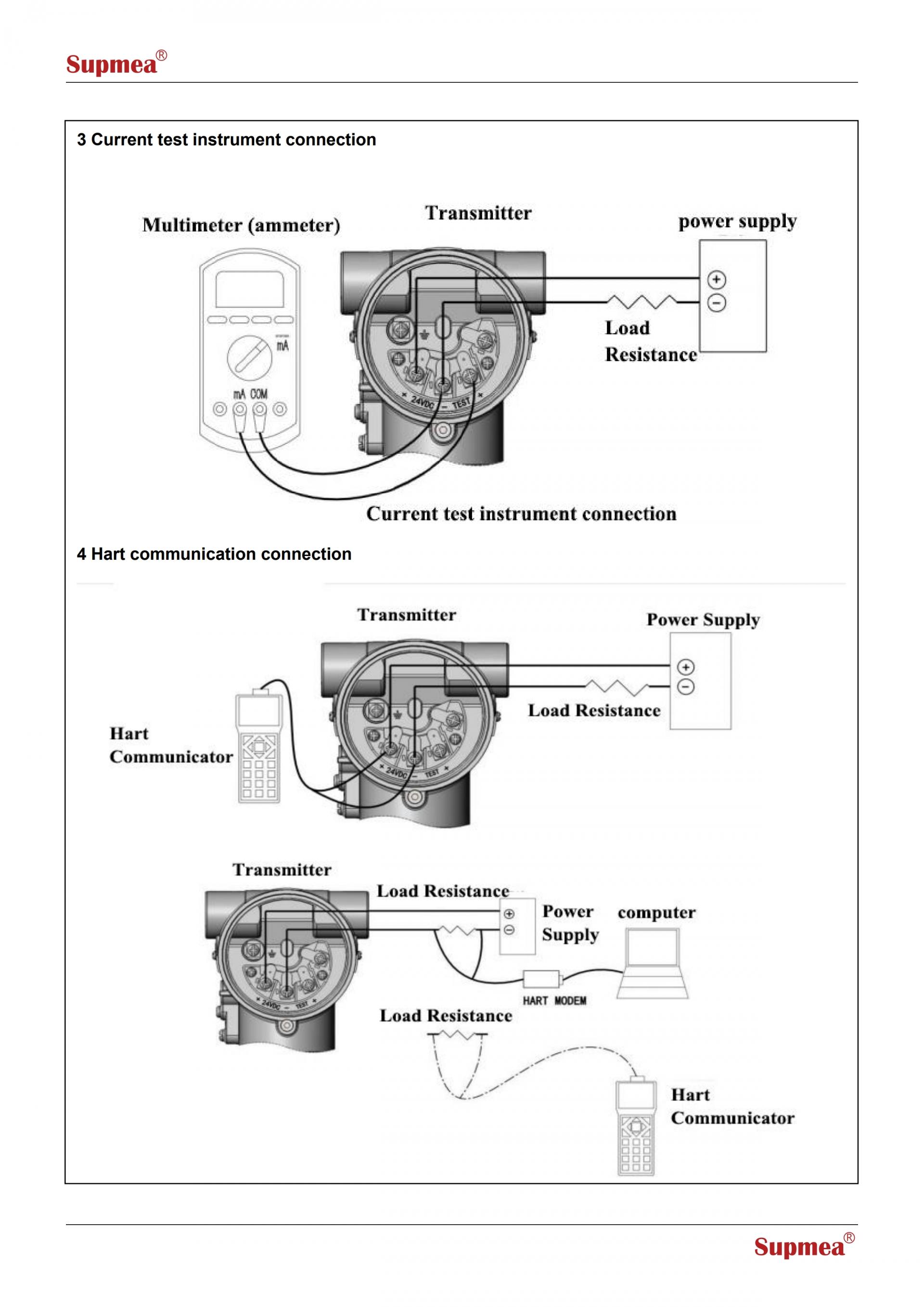

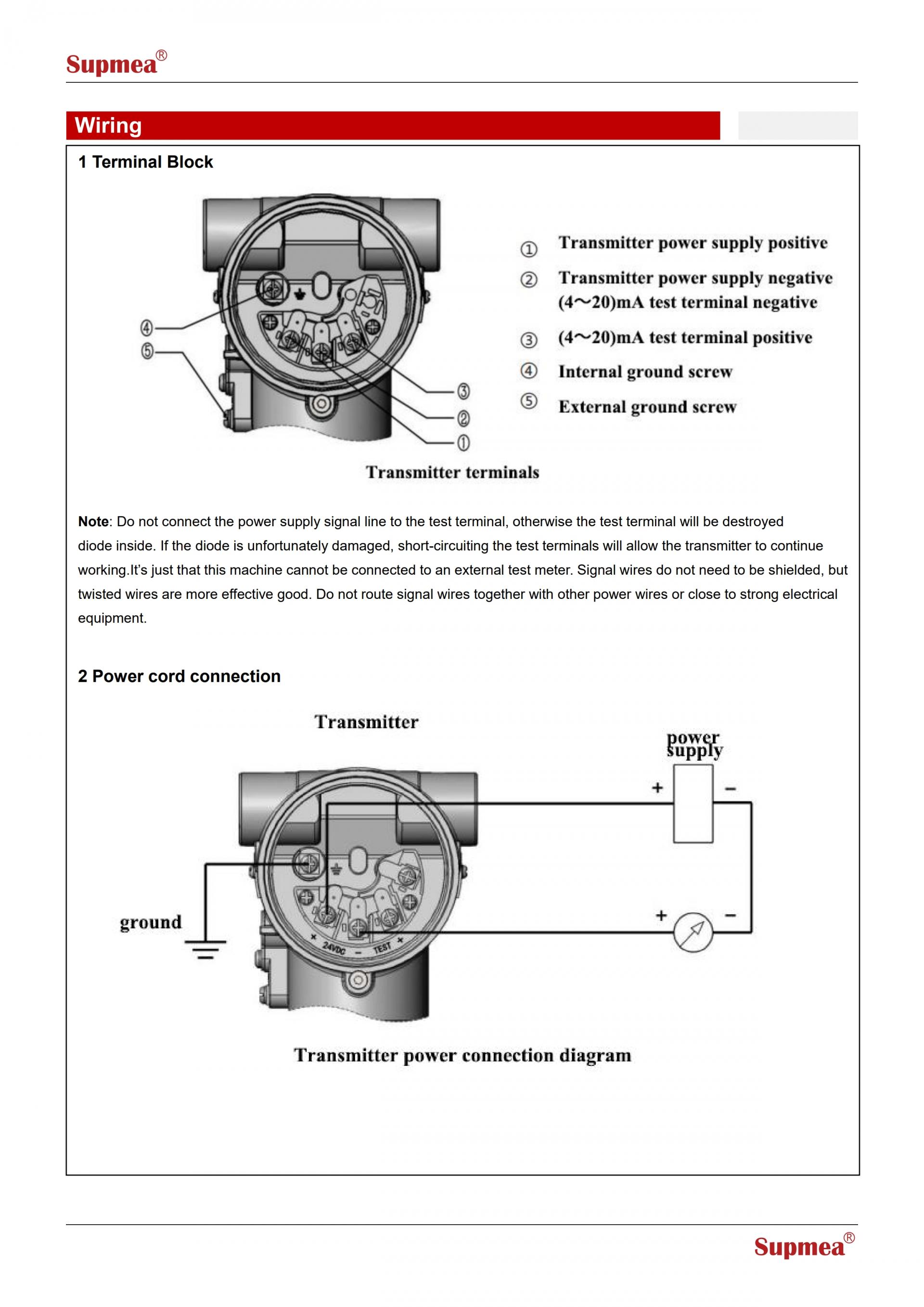

- 출력 : 2선식 4-20mA, NAMIR NE43 규격 준수, 디지털 신호 중첩(Hart 프로토콜); 선형 또는 제곱근 출력 선택 가능. 4선식 RS485 출력 지원; ModBus 통신 프로토콜 사용.
- 출력 신호 제한:
낮은 경보 모드 Imin(최소): 3.9mA
고위험 경보 모드 Imax(최대): 21mA
- 고장 경보: 센서 또는 회로에 고장이 발생하면 자가 진단 기능이 자동으로 22.0mA를 출력합니다.
- 응답 시간 : 증폭기 부품의 감쇠 상수는 0.1초이고, 센서의 시간 상수는 스팬 및 스팬 비율에 따라 0.1~1.6초입니다. 추가로 조정 가능한 시간 상수는 0~100초입니다.
- 준비 운동 시간 : 15초 미만
