SUPMEA SUP-2051 차압 트랜스미터
가격문의(상세정보 참조)

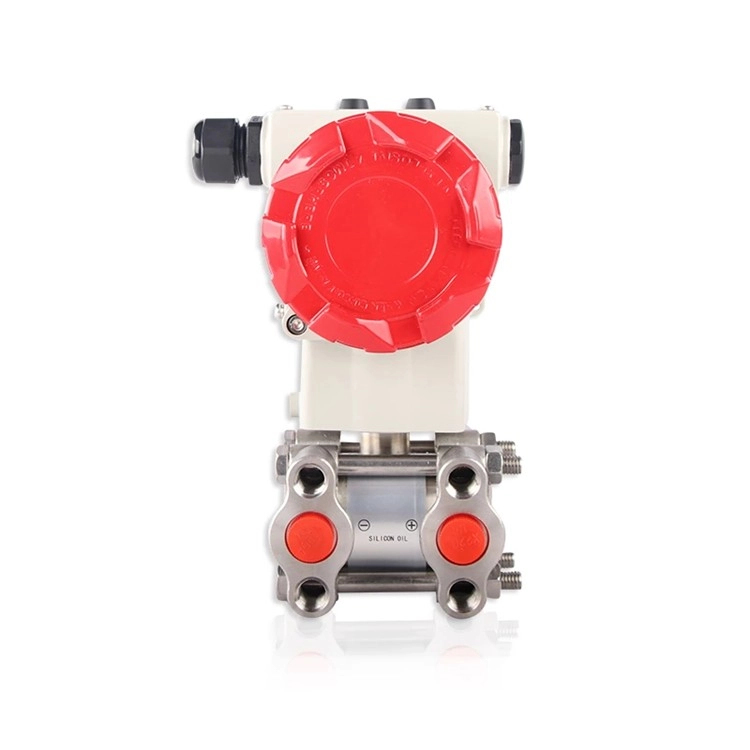

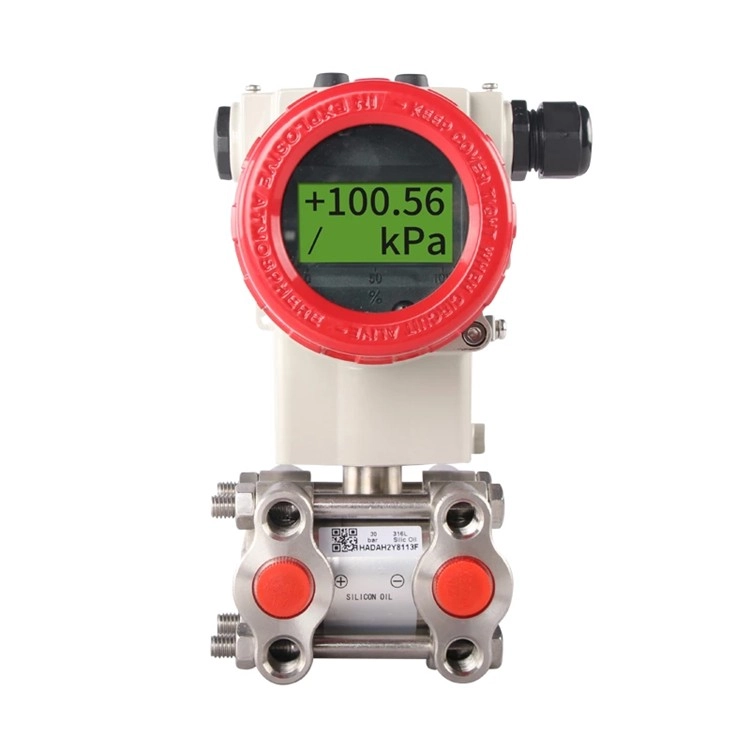

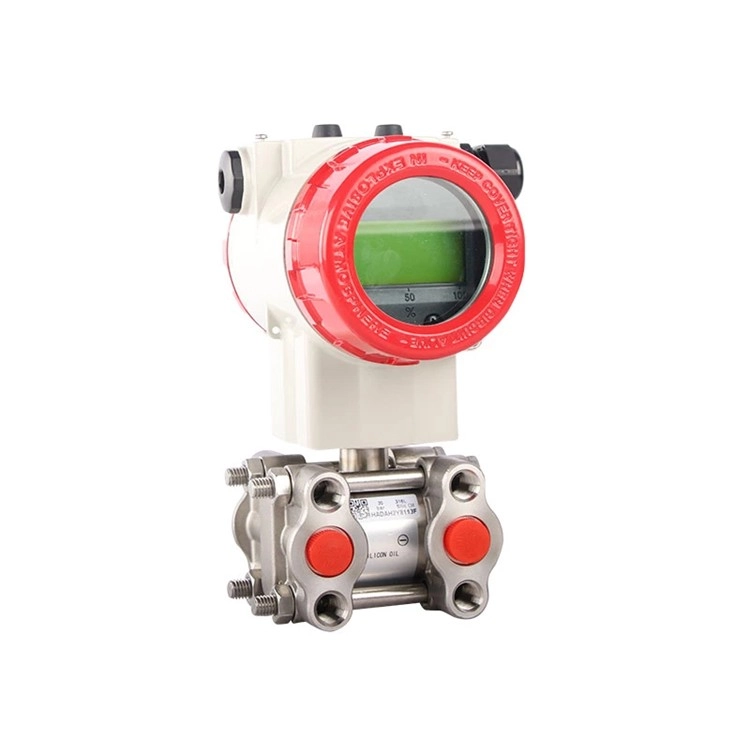

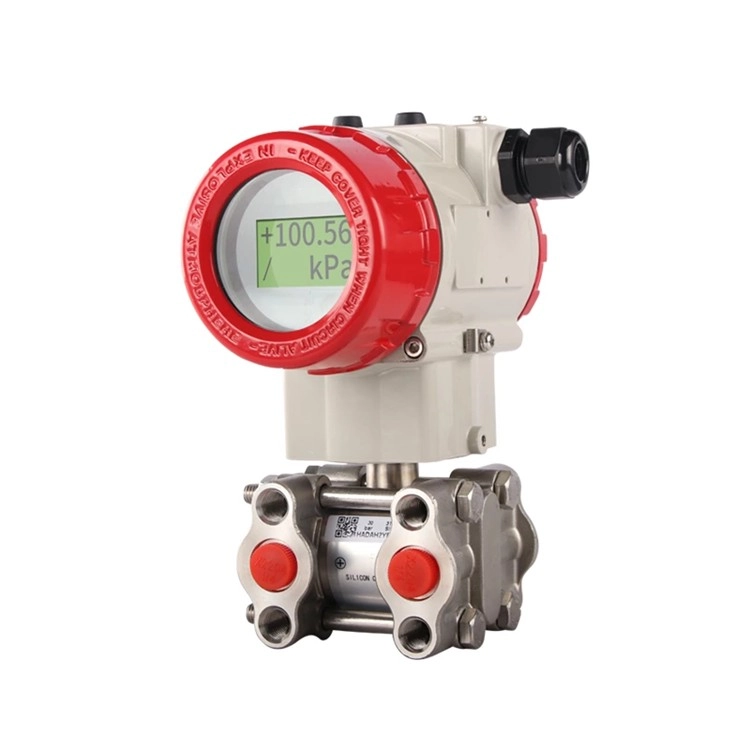

SUPMEA SUP-2051 차압 트랜스미터
SUPMEA SUP-2051 Differential Pressure transmitter

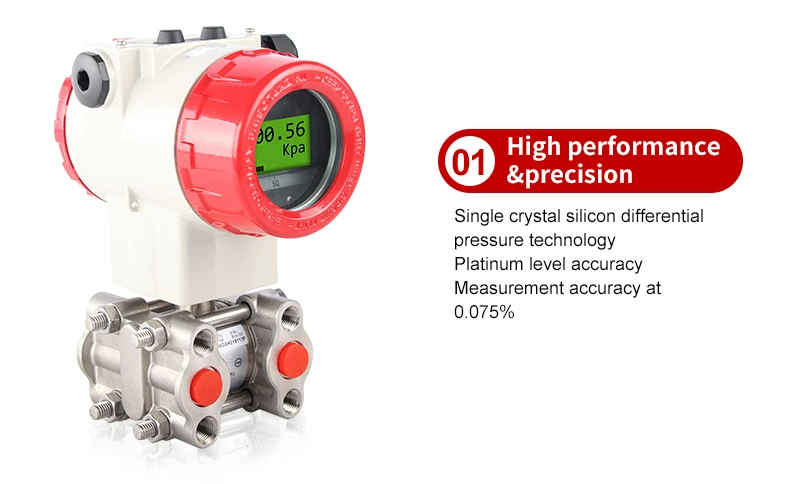

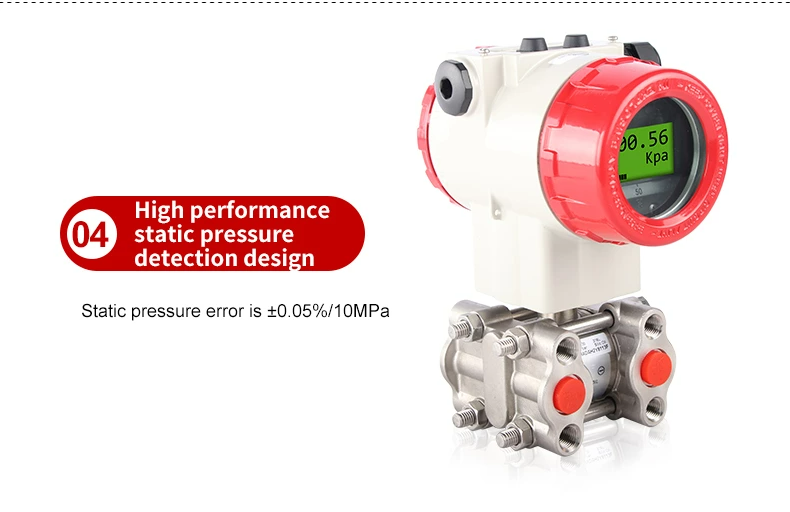

SUP-2051 차압 트랜스미터는 고성능 단결정 실리콘 차압 기술을 사용하여 차압, 액면 또는 유량을 정확하게 측정하고 4-20mA의 비례 출력 신호를 전송합니다. 1kPa에서 3MPa까지의 넓은 측정 범위를 제공하며, 고성능 정압 테스트 설계로 정압 오차는 ±0.05%/10MPa 이내입니다.

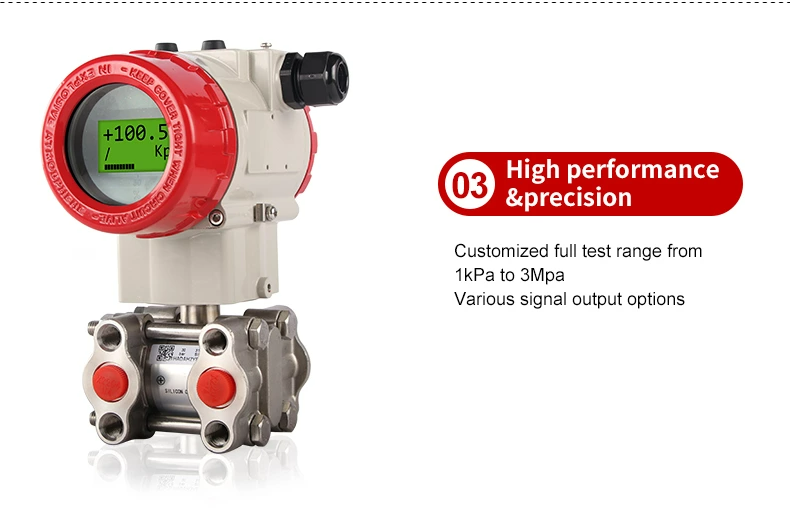

- 범위: 0 ~ 1kPa ~ 3MPa
- 해상도: 0.075%
- 출력: 4-20mA 아날로그 출력
- 전원 공급 장치: 24VDC
상품
원산지 CHINA
제조사 SUPMEA
브랜드 SUPMEA
배송
택배 · 기본 무료
클릭 하시면 이동합니다.
슈미아 ・ SUPMEA
SUP-2051
차압 트랜스미터
SUP-2051 Differential Pressure transmitter
Specification
| Product | Differential Pressure transmitter |
| Model | SUP-2051 |
| Measure range | -100kPa···0~0.1kPa···3MPa |
| Indication resolution | ±0.075%; ±0.01%FS |
| Ambient temperature | -40 ~ 85 ℃ |
| Medium temperature | -40~120℃ |
| Storage temperature | -40~85℃ |
| Output signal | 4-20mA analog output / with HART communication |
| Shell protection | IP67 |
| Diaphragm material | Stainless steel 316L, Hastelloy C, supports other custom |
| Product shell | Aluminum alloy, the appearance of epoxy coating |
| Weight | 3.3Kg |
소개
차압 트랜스미터(DP 트랜스미터)는 산업 및 공정 제어 분야에서 유체 시스템 내 두 지점의 압력 차이를 측정하는 데 사용되는 전자 장치입니다. 기본적으로 공정 내 두 위치의 압력을 비교하여 그 압력 차이를 전기 신호로 변환합니다.
작동 방식:
압력 감지 요소: 차압 트랜스미터는 일반적으로 압력을 측정할 두 지점에서 공정 유체에 노출되는 두 개의 압력 감지 요소(예: 다이어프램 또는 부르동관)를 가지고 있습니다.
압력차 측정: 유체가 시스템을 통과하면서 두 개의 감지 소자에 서로 다른 압력을 가합니다. DP 트랜스미터는 이 두 지점 사이의 압력 차이를 측정합니다.
변환기 및 전기 출력: 압력 차이는 차압 트랜스미터 내부에 있는 변환기(일반적으로 스트레인 게이지)에 의해 전기 신호로 변환됩니다. 이 전기 신호는 압력 차이에 비례합니다.
신호 전송: 전기 신호는 제어 시스템, 데이터 수집 시스템 또는 기타 모니터링 장치로 전송됩니다. 압력 정보를 전달하기 위해 아날로그 신호(예: 4-20mA) 또는 디지털 프로토콜(예: HART 또는 Foundation Fieldbus)을 통해 전송될 수 있습니다.
측정 및 제어: 수신된 압력 정보는 탱크 내 수위 모니터링, 유량 측정, 밸브 제어, 비정상 압력 상태 감지를 통한 공정 안전 확보 등 다양한 목적으로 활용될 수 있습니다.
차압 트랜스미터는 석유 및 가스, 화학, 수처리, 발전 등 다양한 산업 분야에서 널리 사용됩니다. 높은 신뢰성과 정확성을 자랑하는 이 장비는 공정 효율성과 안전성 유지에 매우 중요한 역할을 합니다.
SUP-2051 차압 트랜스미터의 적용 분야
이름에서 알 수 있듯이, DP 트랜스미터는 주로 차압 측정을 위해 설계되었습니다. 필터, 열교환기 또는 펌프의 압력 강하 모니터링과 같이 두 지점 간의 압력 차이를 모니터링해야 하는 다양한 응용 분야에서 사용됩니다.
유압 시스템: 차압계는 유압 시스템에서 압력 차이를 모니터링하고 원활한 작동과 안전을 보장하는 데 사용됩니다.
증기 시스템: 차압 트랜스미터는 증기 시스템에서 스팀 트랩 양단의 압력 차이를 측정하고 오작동하는 트랩을 식별하는 데 사용됩니다.
공기 조절 및 HVAC: 환기 시스템에서 차압계는 공기압 차이, 필터 상태 및 공기 흐름을 모니터링하는 데 사용됩니다.
환경 모니터링: 차압(DP) 송신기는 기상 시스템이나 천연가스 파이프라인의 압력 변화를 측정하기 위한 환경 모니터링 장비에 사용됩니다.
