CHROMA 19311 배터리 셀 서지 테스터
가격문의(상세정보 참조)

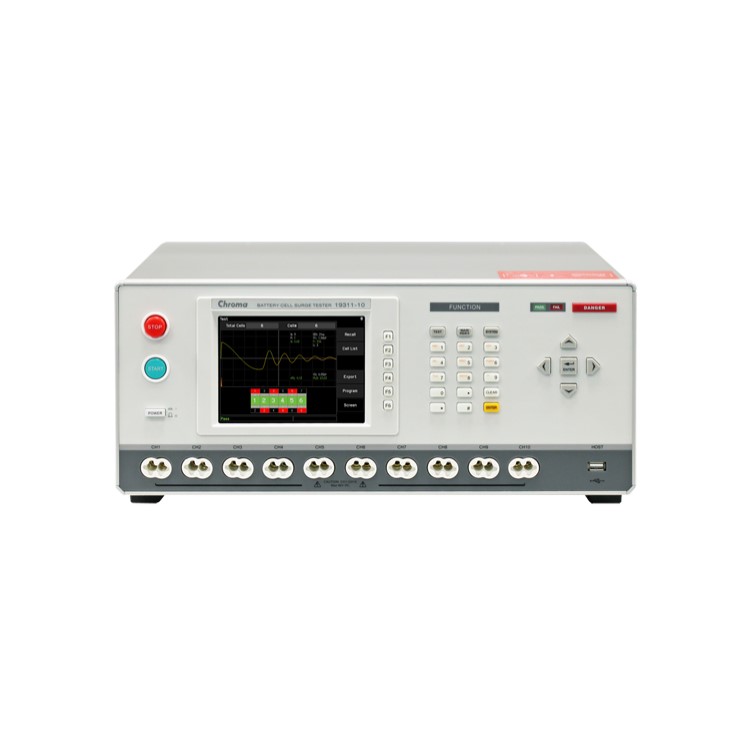

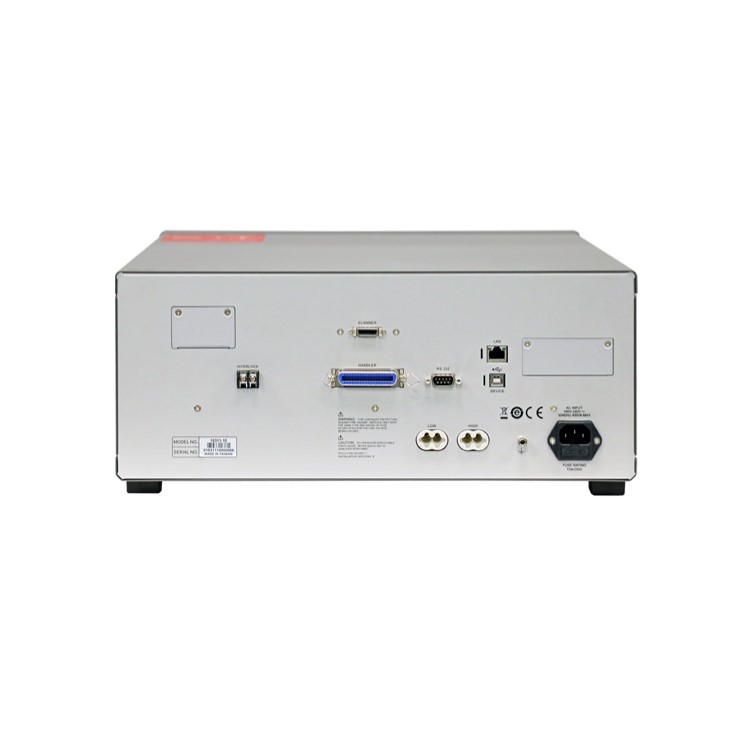

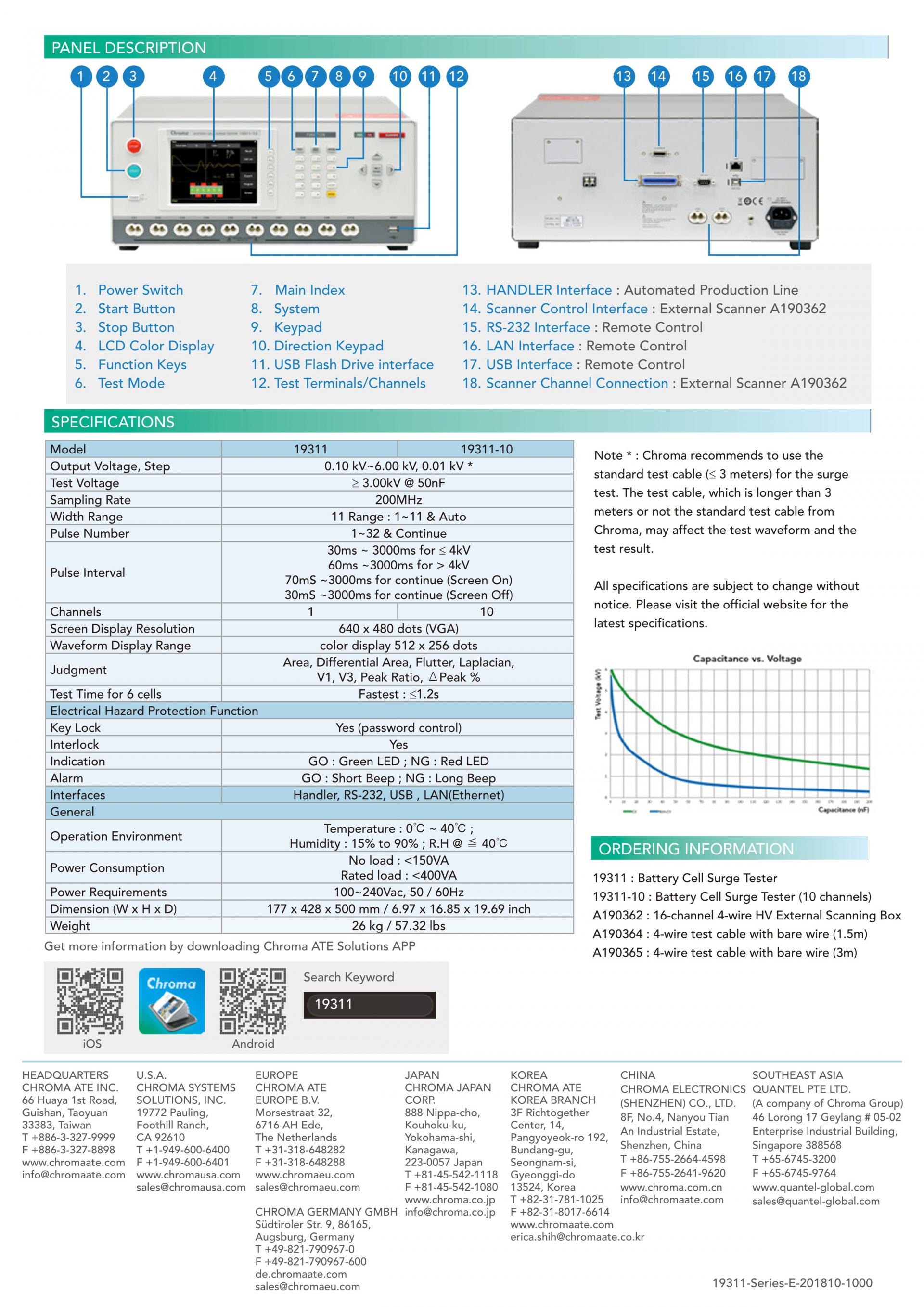

CHROMA 19311 배터리 셀 서지 테스터
CHROMA 19311 BATTERY CELL SURGE TESTER
- 최대 출력 전압: 6kV(DUT의 정전 용량에 따라 다름)
- 펄스 간격: 30ms ~ 3000ms
- 8가지 판정 유형:
- 구역
- 차등 구역
- 플러터
- 라플라시안
- 1차 피크 전압(V1)
- 3 차 피크 전압(V3)
- 피크율
- Δ피크%
- 접점 체크
- 파괴 전압 모드(BDV 모드)
- 샘플링 속도: 200MHz
- 스캔 테스트를 위해 최대 25개의 채널 지원(A190362 옵션이 있는 19311-10)
- 사용자 인터페이스:
- 영어
- 중국어 번체
- 중국어 간체
- USB 플래시 드라이버 지원
- 파형, 테스트 조건 및 테스트 결과 저장
- 화면 캡처
- 파일 백업
- 그래픽 색상 디스플레이
- 표준 원격 인터페이스: LAN, USB & RS232
클릭 하시면 이동합니다.
크로마 ・ CHROMA
19311
배터리 셀 서지 테스터
19311 BATTERY CELL SURGE TESTER

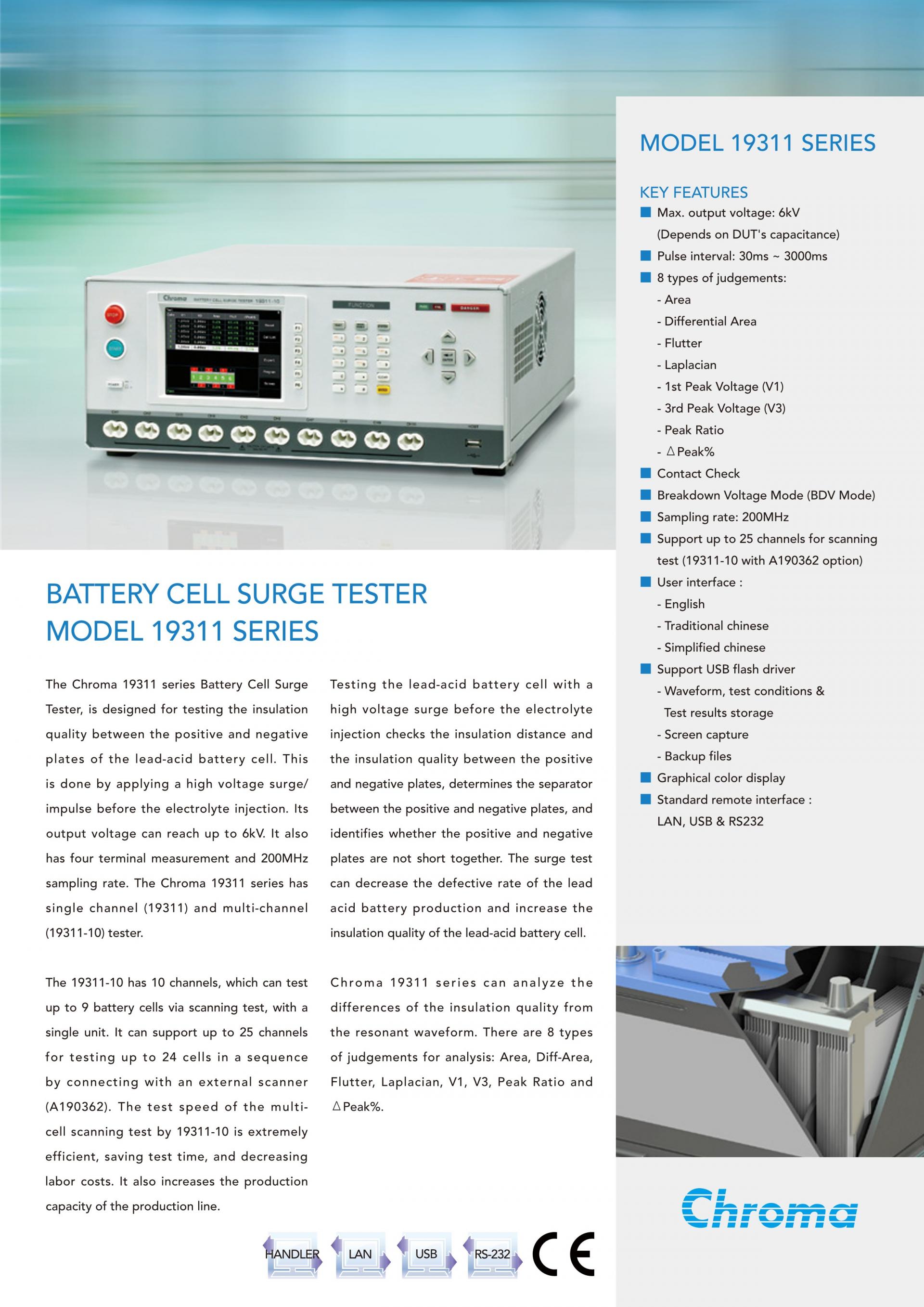

Chroma 19311 시리즈 배터리 셀 서지 테스터는 납축전지 셀의 양극판과 음극판 사이의 절연 품질을 테스트하도록 설계되었습니다. 이 작업은 전해액 주입 전에 고압 서지/임펄스를 가함으로써 수행됩니다. 출력 전압은 최대 6kV에 이를 수 있습니다. 또한 4개의 단자 측정과 200MHz 샘플링 속도를 가지고 있습니다. Chroma 19311 시리즈에는 단일 채널(19311) 및 다중 채널(19311-10) 테스터가 있습니다.
19311-10에는 10개의 채널이 있으며, 단일 장치로 스캐닝 테스트를 통해 최대 9개의 배터리 셀을 테스트할 수 있습니다. 외부 스캐너(A190362)와 연결하여 최대 25개의 채널을 순차적으로 최대 24개의 셀을 테스트할 수 있습니다. 19311-10의 효율적인 멀티셀 스캐닝 테스트 속도 덕분에 테스트 시간을 절약하고 인건비를 절감할 수 있으며 생산 라인에서의 생산 능력도 증가합니다.
전해액 주입 전에 고압 서지를 사용하여 납축전지 셀을 테스트하여 양극판과 음극판 사이의 절연 거리와 절연 품질을 확인함으로써 양극판과 음극판 사이의 새퍼레이터를 결정하고 양극판과 음극판이 단락 되지 않았는지 확인합니다. 서지 테스트를 통해 납축전지 생산의 불량률을 낮추고 납축전지 셀의 절연 품질을 높일 수 있습니다.
Chroma 19311 시리즈는 공진 파형과 절연 품질의 차이를 분석할 수 있습니다. 분석에는 다음과 같은 8가지의 판정 유형을 제공합니다: 구역, 차등 구역, 플러터, 라플라시안, V1, V3, 피크율 및 Δ피크%.

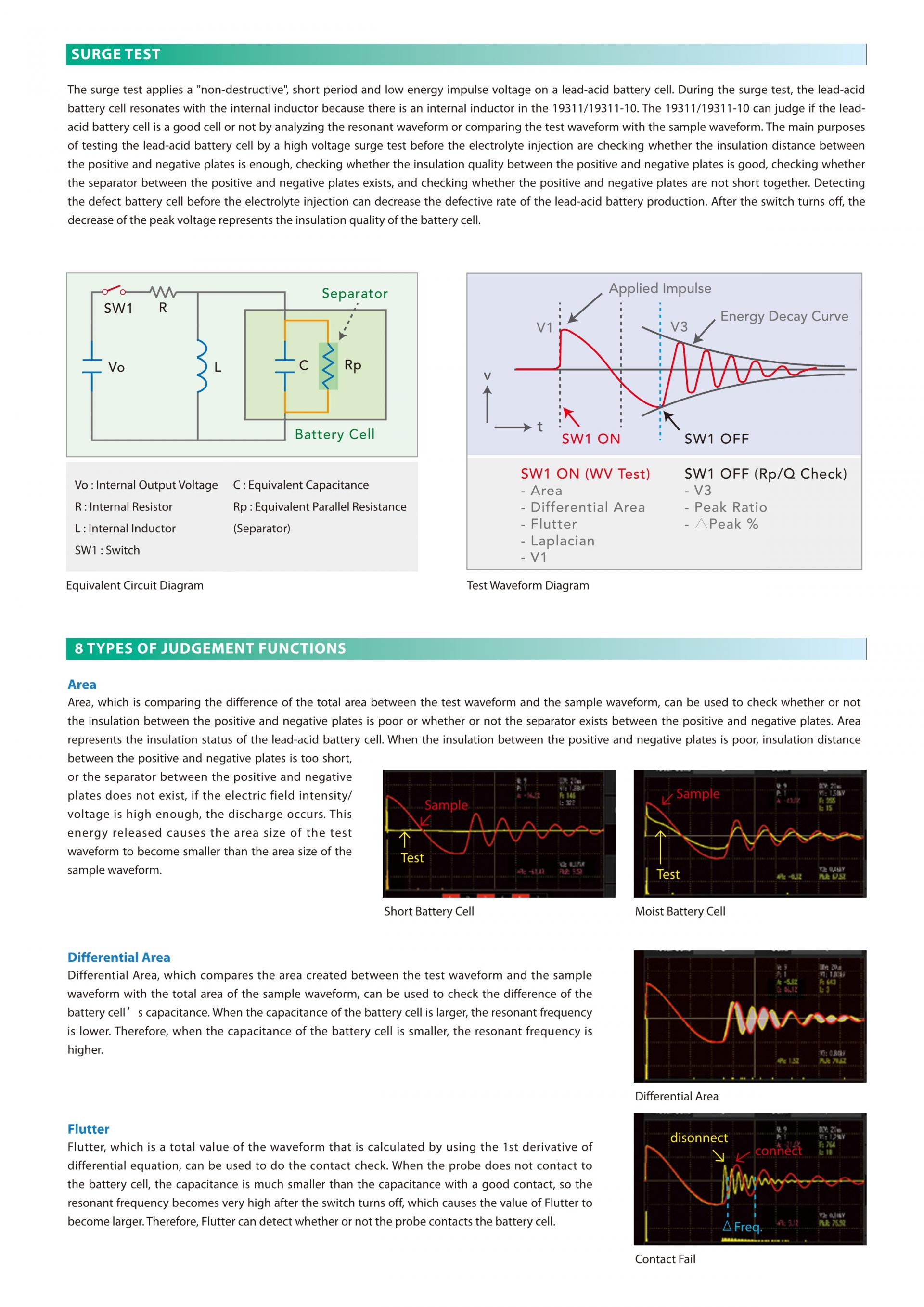

서지 테스트

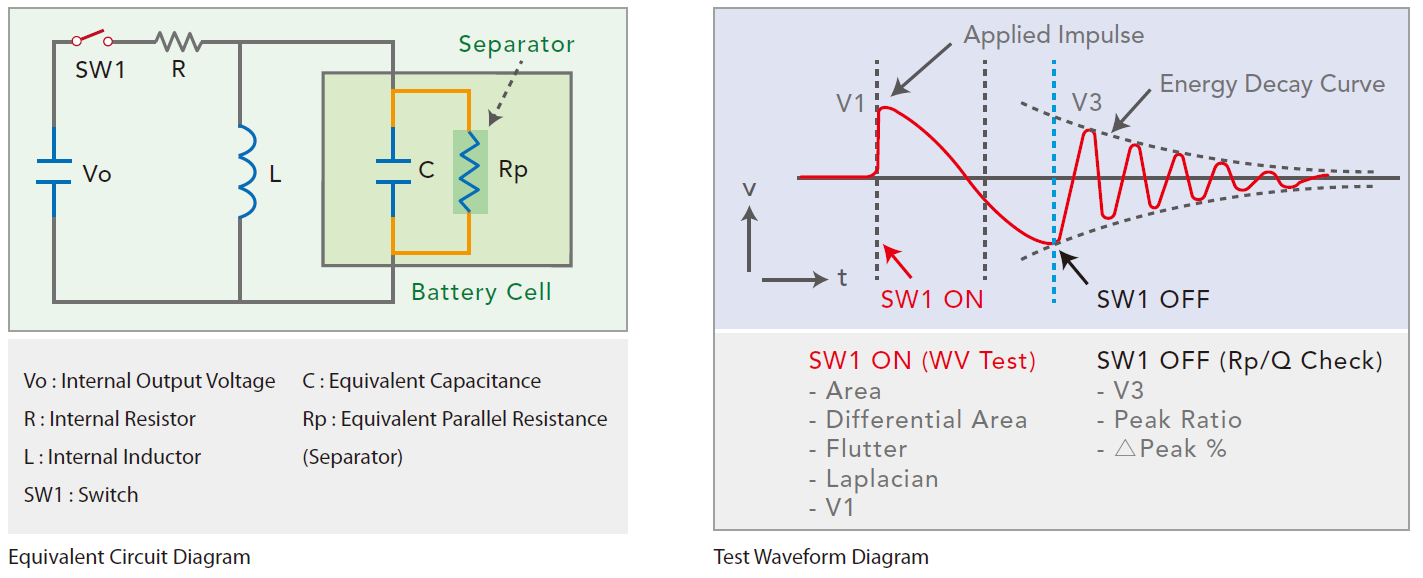

서지 테스트는 납축전지 배터리 셀에 "비파괴", 단락 기간 및 낮은 에너지 임펄스 전압을 적용합니다. 서지 테스트 중에 19311/19311-10에 내부 인덕터가 있기 때문에 납축전지 셀이 내부 인덕터와 공진합니다. 19311/19311-10은 공진 파형을 분석하거나 테스트 파형을 샘플 파형과 비교하여 납축전지 셀이 양호한 셀인지 판단할 수 있습니다. 전해질 주입 전에 고압 서지 테스트로 납축전지 셀을 테스트하는 주요 목적은 양극과 음극 사이의 절연 거리가 충분한지, 양극과 음극 사이의 절연 품질이 양호한지를 확인하는 것입니다. 시트 플레이트와 음극판이 존재하며 양극판과 음극판이 단락 되지 않았는지 확인합니다. 전해질 주입 전에 결함 있는 배터리 셀을 감지하면 납축전지 생산의 불량률이 감소할 수 있습니다. 스위치가 꺼진 후 피크 전압의 감소는 배터리 셀의 절연 품질을 나타냅니다.
8가지 판정 유형

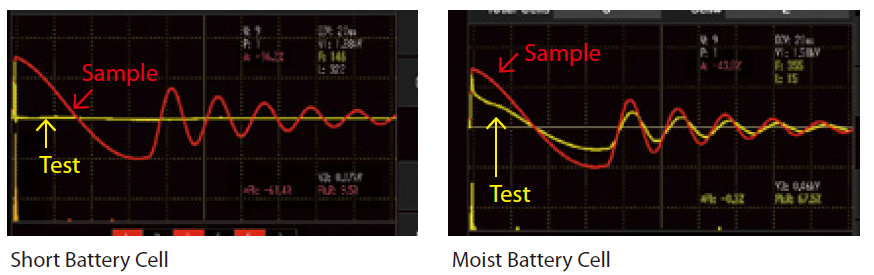

구역
테스트 파형과 샘플 파형 간의 총 면적 차이를 비교하는 구역은 양극판과 음극판 사이의 절연 상태가 불량한지 또는 양극판과 음극판이 분리되어 있는지 확인하는 데 사용할 수 있습니다. 구역은 납축전지 셀의 절연 상태를 나타냅니다. 양극판과 음극판 사이의 절연 거리가 불량하거나, 양극판과 음극판 사이의 절연 거리가 너무 짧거나, 양극판과 음극판 사이의 새퍼레이터가 존재하지 않는 경우 전기장 강도/전압이 충분히 높으면 방전이 발생합니다. 이 에너지가 방출되면 테스트 파형의 구역 크기가 샘플 파형의 구역 크기보다 작아집니다.

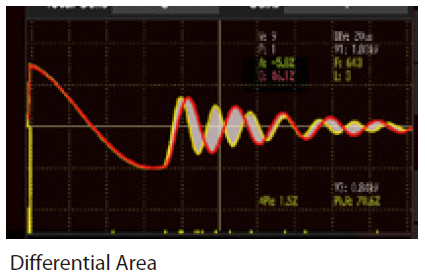

차등 구역
테스트 파형과 샘플 파형 사이에 생성된 구역을 샘플 파형의 총 구역과 비교하는 차등 구역은 배터리 셀의 정전 용량 차이를 확인하는 데 사용할 수 있습니다. 배터리 셀의 정전 용량이 클 경우 공진 주파수가 낮아집니다. 따라서 배터리 셀의 정전 용량이 작을 때 공진 주파수가 더 높습니다.
플러터
플러터는 미분방정식의 첫 번째 파생 모델을 사용하여 계산되는 파형의 총값으로 접점 체크에 사용할 수 있습니다. 프로브가 배터리 셀에 닿지 않을 때 정전 용량이 양호한 접점을 가진 정전 용량보다 훨씬 작기 때문에 스위치를 끈 후 공진 주파수가 매우 높아져 플러터값이 커집니다. 이러한 방식으로 플러터는 프로브가 배터리 셀에 접촉하는지 여부를 감지할 수 있습니다.

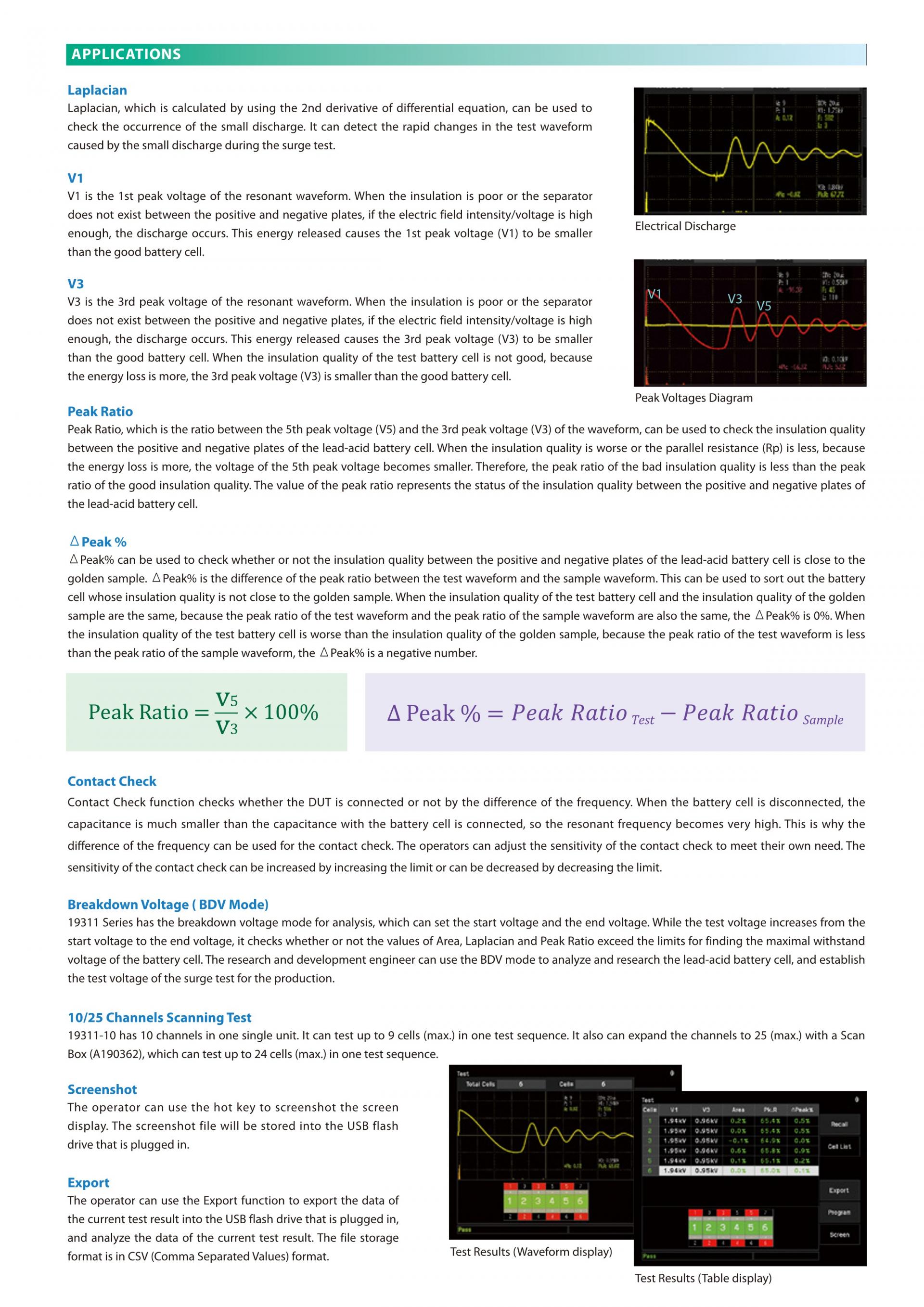

라플라시안

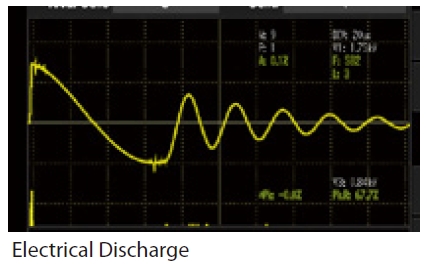

미분방정식의 두 번째 파생 모델을 이용하여 계산하는 라플라시안을 사용하여 미세 방전의 발생을 확인할 수 있습니다. 서지 테스트 중 미세 방전으로 인한 테스트 파형의 빠른 변화를 감지할 수 있습니다.

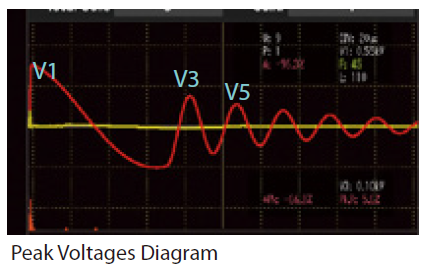

V1
V1은 공진 파형의 첫 번째 피크 전압입니다. 절연이 불량하거나 양극판과 음극판 사이에 새퍼레이터가 없을 때 전기장 강도/전압이 충분히 높으면 방전이 발생합니다. 이 에너지가 방출되면 첫 번째 피크 전압(V1)이 양호한 배터리 셀보다 작아집니다.
V3
V3은 공진 파형의 세 번째 피크 전압입니다. 절연이 불량하거나 양극판과 음극판 사이에 새퍼레이터가 없을 때 전기장 강도/전압이 충분히 높으면 방전이 발생합니다. 이 에너지가 방출되면 세 번째 피크 전압(V3)이 양호한 배터리 셀보다 작아집니다. 에너지 손실이 더 크기 때문에 테스트 배터리 셀의 절연 품질이 좋지 않을 경우 세 번째 피크 전압(V3)이 양호한 배터리 셀보다 작습니다.
피크율
피크율은 파형의 5번째 피크 전압(V5)과 3번째 피크 전압(V3) 사이의 비율이며 납축전지 셀의 양극판과 음극판 사이의 절연 품질을 확인하는 데 사용할 수 있습니다. 절연 품질이 더 나쁘거나 병렬 저항(Rp)이 더 작을 때 에너지 손실이 더 크기 때문에 5번째 피크 전압의 전압이 더 작아집니다. 따라서 불량 절연 품질의 피크율이 양호한 절연 품질의 피크율보다 작습니다. 피크율 값은 납축전지 셀의 양극판과 음극판 사이의 절연 품질 상태를 나타냅니다.
Δ피크%
Δ피크%를 사용하여 납축전지 셀의 양극판과 음극판 사이의 절연 품질이 골든 샘플에 가까운지를 확인할 수 있습니다. Δ피크%는 테스트 파형과 샘플 파형 간의 피크율 차이입니다. 이를 통해 절연 품질이 골든 샘플에 가깝지 않은 배터리 셀을 정렬할 수 있습니다. 테스트 배터리 셀의 절연 품질과 골든 샘플의 절연 품질이 동일한 경우 테스트 파형의 피크율과 샘플 파형의 피크율도 같기 때문에 Δ피크%는 0%입니다. 테스트 배터리 셀의 절연 품질이 골든 샘플의 절연 품질보다 나쁜 경우, 테스트 파형의 피크율이 샘플 파형의 피크율보다 작기 때문에 Δ피크%는 음수가 됩니다.
응용 분야

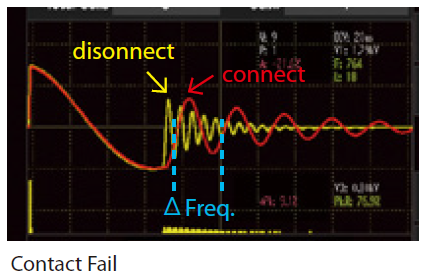

접점 체크
접점 체크 기능은 주파수 차이로 DUT가 연결되었는지 여부를 확인합니다. 배터리 셀이 분리되면 배터리 셀과의 정전 용량보다 정전 용량이 훨씬 작기 때문에 공진 주파수가 매우 높아집니다. 이것이 주파수 차이를 접점 체크에 사용할 수 있는 이유입니다. 작업 =자는 자신의 필요에 맞게 접점 체크의 민감도를 조정할 수 있습니다. 접점 체크의 민감도는 한도를 높이거나 낮춤으로써 증가하거나 감소시킬 수 있습니다.
파괴 전압(B.D.V)
19311 시리즈에는 분석을 위한 파괴 전압 모드가 있어 시작 전압과 종료 전압을 설정할 수 있습니다. 테스트 전압은 시작 전압에서 종료 전압으로 증가하는 동안 구역, 라플라시안 및 피크율의 값이 배터리 셀의 최대 내전압을 찾기 위한 한계를 초과하는지 여부를 확인합니다. 연구 개발 엔지니어는 BDV 모드를 사용하여 납축전지 셀을 분석 및 연구할 수 있으며, 생산용 서지 테스트의 테스트 전압을 설정할 수 있습니다.
10/25 채널 스캐닝 테스트
19311-10에는 하나의 장치당 10개의 채널을 지원합니다. 한 번의 테스트 시퀀스로 최대 9개의 셀(최대)을 테스트할 수 있습니다. 또한 스캔 박스(A190362)를 사용하여 채널을 25(최대)까지 확장할 수 있으며, 한 번의 테스트 시퀀스에서 최대 24개의 셀(최대)을 테스트할 수 있습니다.

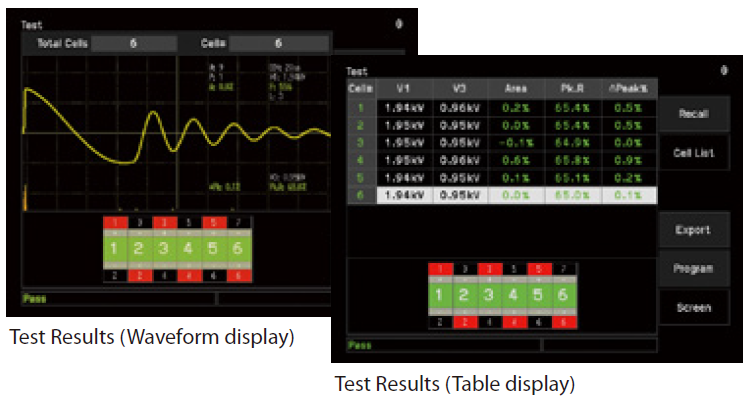

스크린샷
작업자는 핫 키를 사용하여 디스플레이를 스크린샷할 수 있습니다. 스크린샷 파일은 연결된 USB 저장소에 저장 할 수 있습니다.
내보내기
작업자는 내보내기 기능을 사용하여 현재 테스트 결과의 데이터를 연결된 USB 저장소로 내보내고 현재 테스트 결과의 데이터를 분석할 수 있습니다. 파일 저장 형식은 CSV(쉼표로 구분된 값) 형식입니다.
