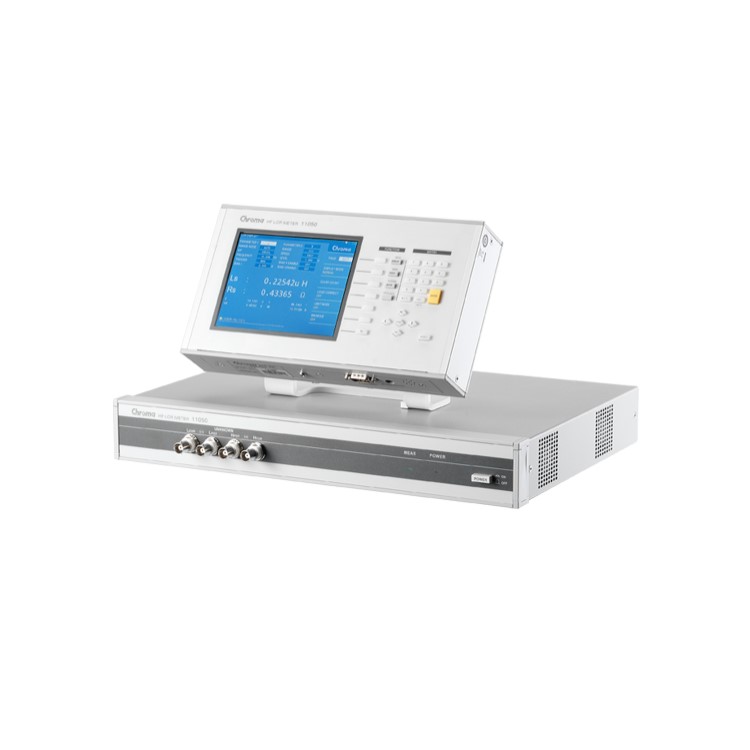

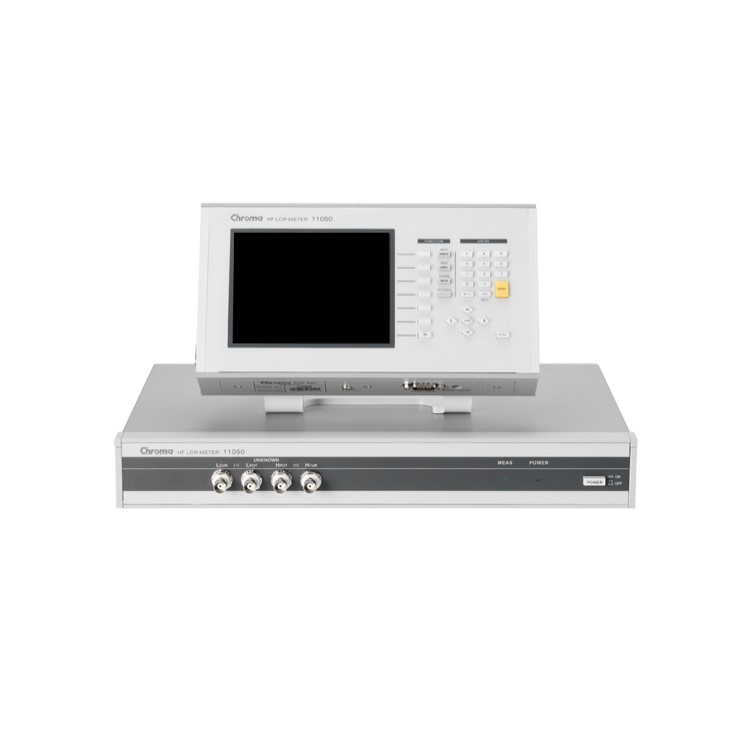

CHROMA 11050 HF LCR미터
가격문의(상세정보 참조)
CHROMA 11050 HF LCR미터
CHROMA 11050 HF LCR METER
- 테스트 항목: L/C/R/Z/Y/DCR/Q/D/θ
- 테스트 주파수:
- 75kHZ~30MHz(11050-30M)
- 1kHz~10MHz(11050)
- 60Hz~5MHz(11050-5M)
- 테스트 레벨: 10mV~5V
- 기본 정확도: 0.1%
- 7ms의 고속 측정
- 3가지 출력 임피던스 모드
- 테스트 신호 모니터링 기능
- 비교 및 빈 정렬 기능
- 오픈/쇼트 제로잉 및 부하 교정 기능

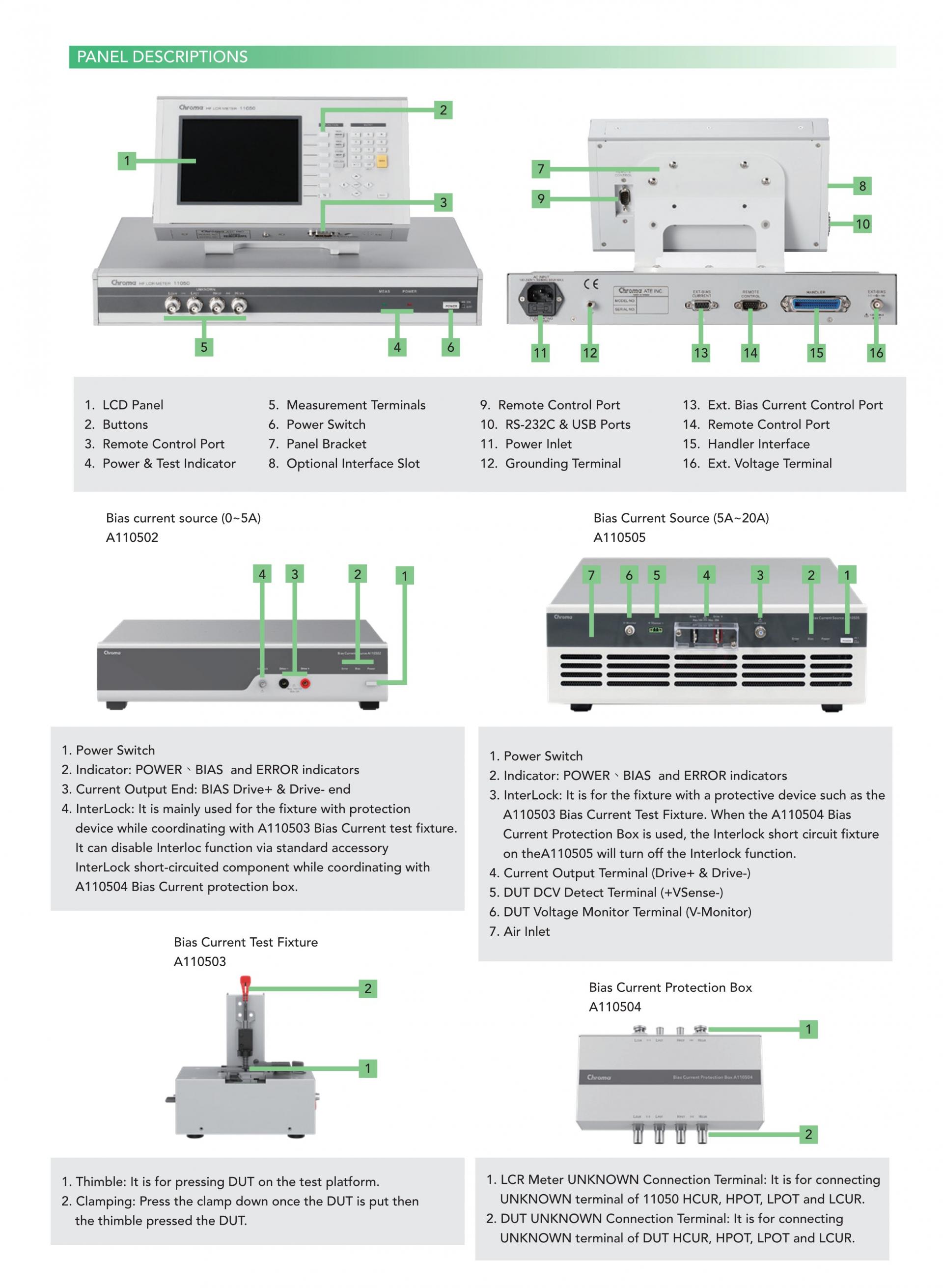

- 측정 및 디스플레이 유닛 분리 가능 설계

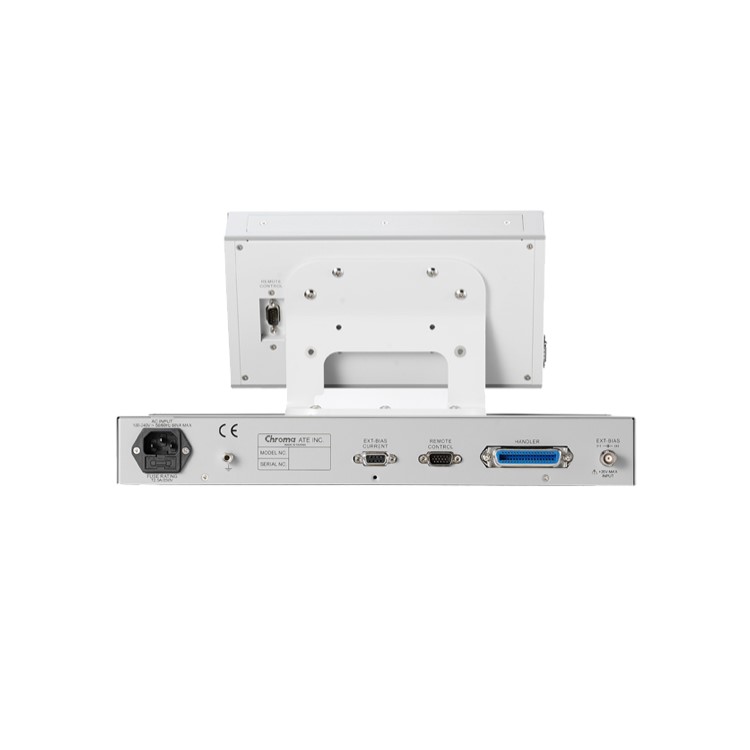

- 표준 핸들러, RS-232C, USB 스토리지 및 외부 바이어스 전류 제어 인터페이스

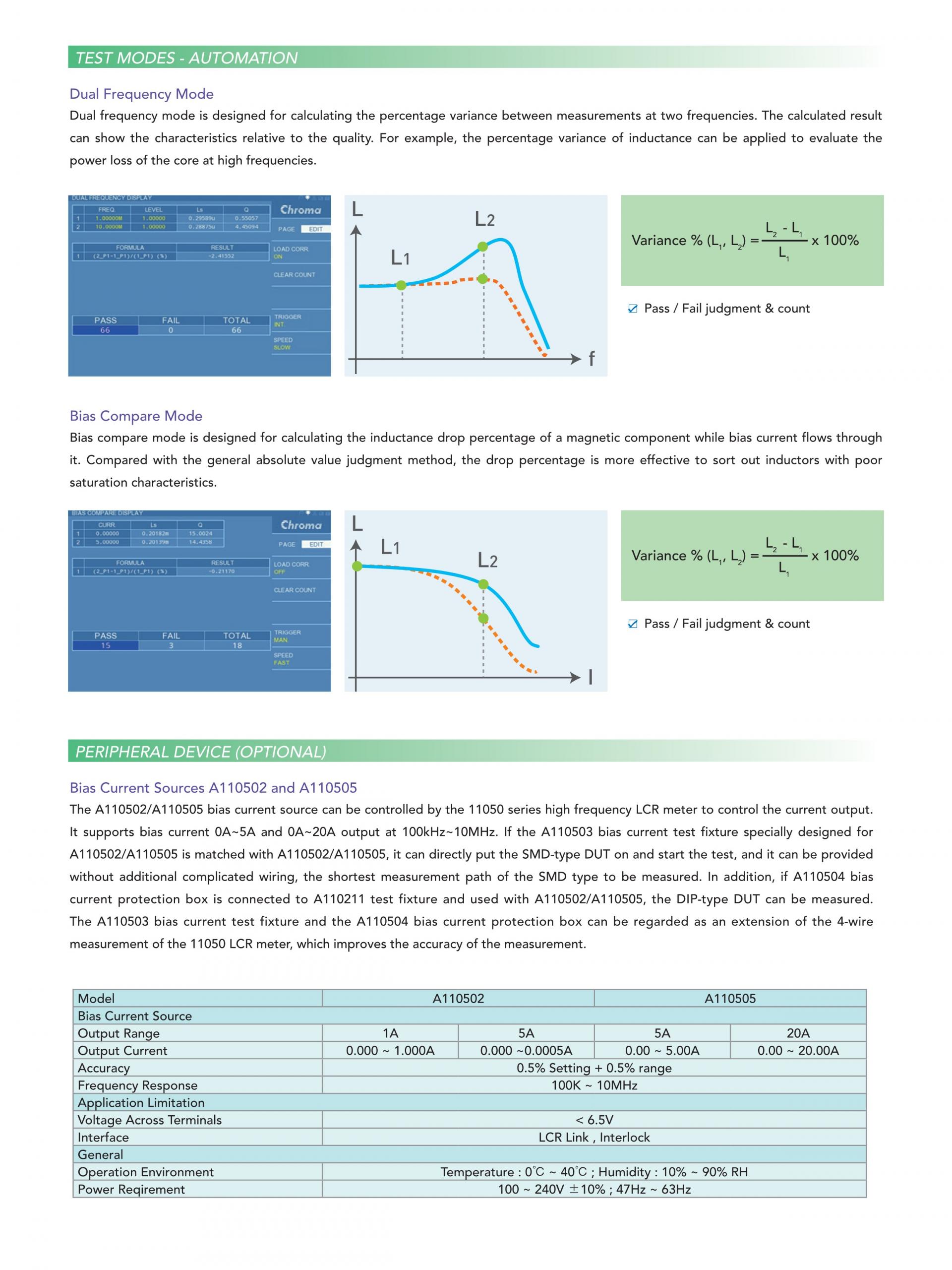

- Optional Bias Current Source 0~5A/20A(100kHz~10MHz)
- GPIB 또는 LAN 인터페이스 옵션
클릭 하시면 이동합니다.
크로마 ・ CHROMA
11050
HF LCR미터
11050 HF LCR METER

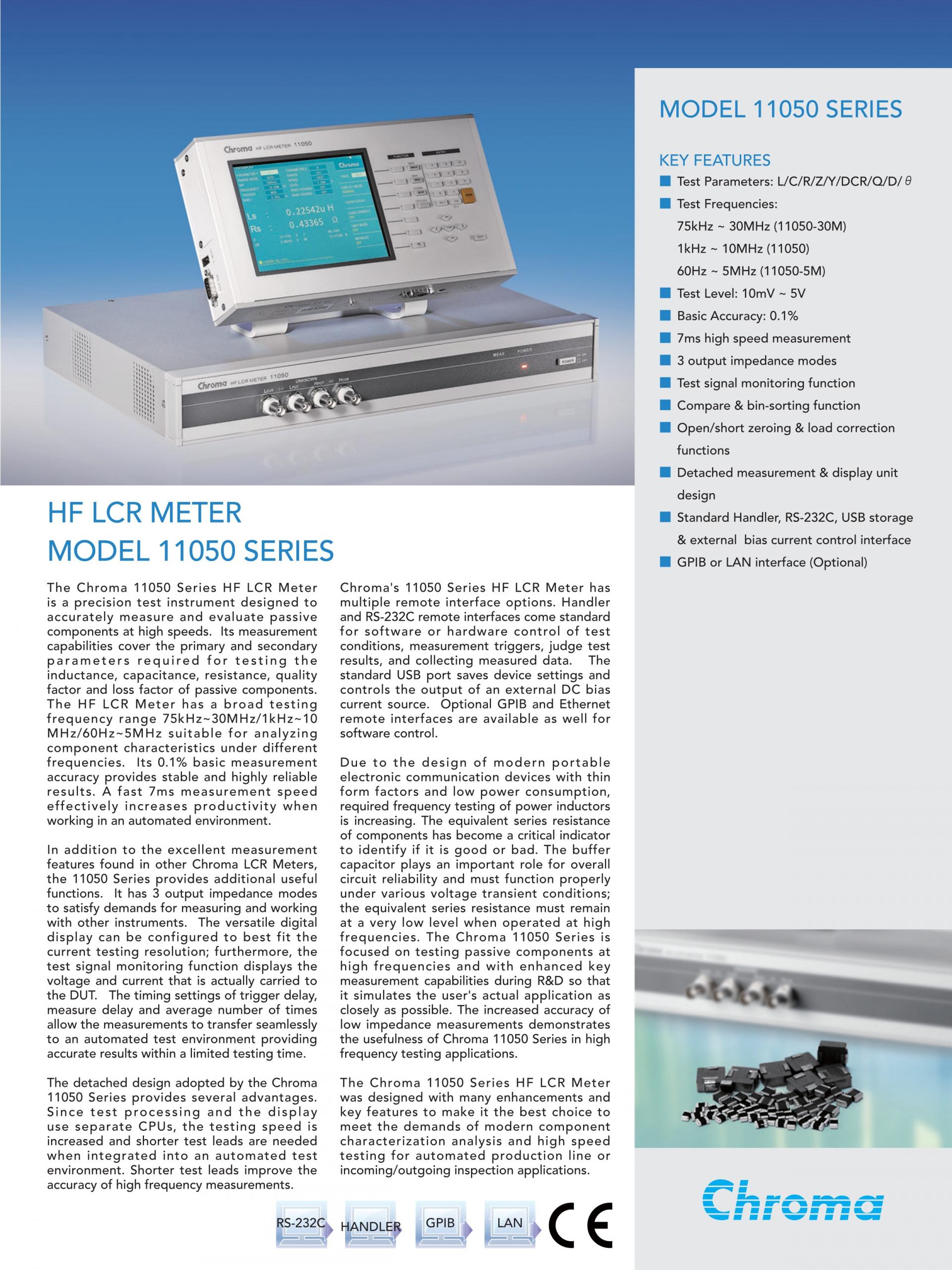

Chroma 11050 시리즈 HF LCR 미터는 정밀 테스트 도구로, 고속으로 수동 소자를 정확하게 측정하고 평가하도록 설계되었습니다. 이 도구의 측정 기능은 수동 소자의 인덕턴스, 정전 용량, 저항, 성능 지수 및 손실률에 필요한 기본 및 보조 매개 변수를 다룹니다. HF LCR 미터는 다양한 주파수에서 소자 특성을 분석하는 데 적합하도록 75kHz~30MHz/1kHz~10MHz/60Hz~5MHz의 폭넓은 테스트 주파수 범위를 갖추고 있습니다. 이 장비는 0.1%의 기본 측정 정확도를 제공하여 안정적이고 매우 신뢰할 수 있는 결과를 도출합니다. 7ms의 빠른 측정 속도 덕분에 자동화 환경에서 작업할 경우 효과적으로 생산성이 높아집니다.
다른 Chroma LCR 미터에서 발견되는 탁월한 측정 기능 외에도 11050 시리즈에는 유용한 추가 기능이 포함되어 있습니다. 이 시리즈에는 3개 출력 임피던스 모드가 있어 다른 장비와 함께 사용하고 측정하는 데에 대한 요구 사항을 충족해 줍니다. 다양한 디지털 디스플레이로 전류 테스트 분해능에 최적화되도록 구성할 수 있습니다. 또한 테스트 신호 모니터링 기능이 실제 DUT로 전달되는 전압과 전류를 표시해 줍니다. 트리거 지연, 측정 지연 및 평균 횟수에 대한 시간 설정은 제한된 테스트 시간 내에 정확한 결과를 제공하는 자동화된 테스트 환경에 원활하게 측정이 전송될 수 있도록 해 줍니다.
Chroma 11050 시리즈에서 도입한 분리된 설계는 몇 가지 이점을 제공합니다. 테스트 처리 및 디스플레이는 별도의 CPU를 사용하므로 테스트 속도가 높아지고, 자동화된 테스트 환경에 통합될 경우 더 짧은 테스트 케이블이 필요합니다. 더 짧은 테스트 케이블은 높은 주파수 측정의 정확도를 높여 줍니다.
Chroma의 11050 시리즈 HF LCR 미터에는 여러 원격 인터페이스 옵션이 있습니다. 핸들러 및 RS-232C 원격 인터페이스는 테스트 조건의 소프트웨어 또는 하드웨어 제어, 측정 트리거, 테스트 결과 판정 및 측정 데이터 수집의 표준으로 제공됩니다. 표준 USB 포트는 기기 설정을 저장하고 외부 DC 바이어스 전류 소스의 출력을 제어합니다. 옵션인 GPIB 및 이더넷 원격 인터페이스는 소프트웨어 제어에도 사용할 수 있습니다.
얇으면서 낮은 전력 소모를 갖춘 최신 휴대용 전자 통신 기기로 인해 전력 인덕터 주파수 테스트의 필요가 점점 증가하고 있습니다. 소자의 등가 직렬 저항은 양호 또는 불량을 식별하는 중요한 지표가 되었습니다. 버퍼 커패시터는 전체 회로 안정성에 중요한 역할을 하고, 다양한 과도 전압 조건에서 올바르게 작동해야 합니다. 등가 직렬 저항은 높은 주파수에서 작동될 때 매우 낮은 레벨로 유지되어야 합니다. Chroma 11050 시리즈는 수동 소자를 높은 주파수에서 주요 측정 기능을 통해 테스트하는 데 주력합니다. 따라서 사용자의 실제 응용 분야에 가능한 가장 가깝게 시뮬레이션합니다. 낮은 임피던스 측정의 높아진 정확도는 높은 주파수 테스트 응용 분야에 Chroma 11050 시리즈의 유용성을 보여 줍니다.
Chroma 11050 시리즈 HF LCR 미터는 많은 개선 사항 및 주요 기능으로 구성되어 최신 소자 특성 분석 및 자동화된 생산 라인이나 수입/수출 검사 응용 분야의 고속 테스트 요구 사항을 충족할 수 있는 최고의 장비입니다.
