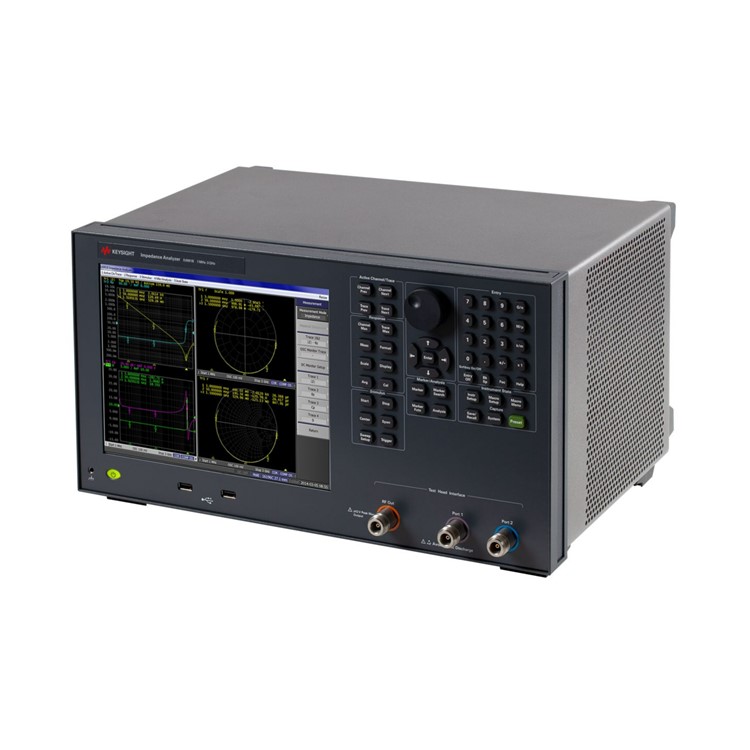

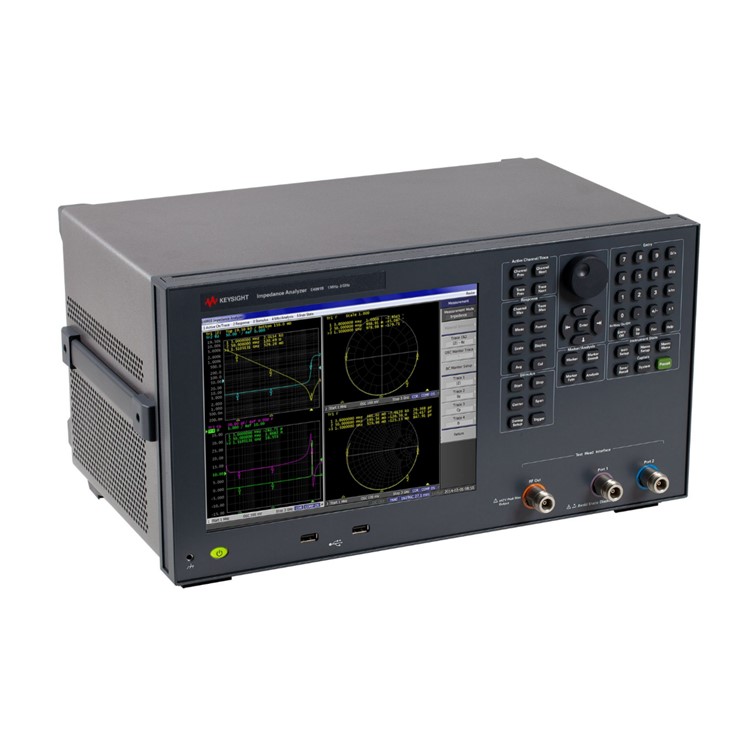

KEYSIGHT E4991B 임피던스 분석기, 1 MHz ~ 500 MHz/1 GHz/3 GHz
가격문의(상세정보 참조)

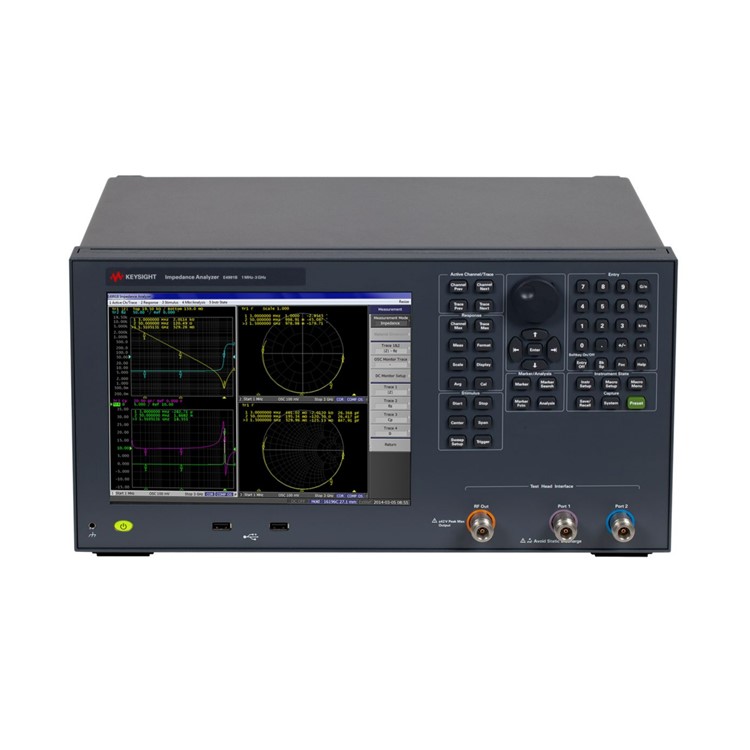

KEYSIGHT E4991B 임피던스 분석기, 1 MHz ~ 500 MHz/1 GHz/3 GHz
KEYSIGHT E4991B Impedance Analyzer, 1 MHz to 500 MHz/1 GHz/3 GHz
- 주파수 범위 1 MHz ~ 3 GHz의 E4991B 임피던스 분석기, 넓은 임피던스 범위에 걸친 0.65%의 기본 정확도, 온도 특성 분석과 유전율 및 투과성의 직접 판독 기능을 위한 물질 측정 옵션
클릭 하시면 이동합니다.
키사이트 ・ KEYSIGHT
E4991B
임피던스 분석기, 1 MHz ~ 500 MHz/1 GHz/3 GHz
E4991B Impedance Analyzer, 1 MHz to 500 MHz/1 GHz/3 GHz
주요 특징

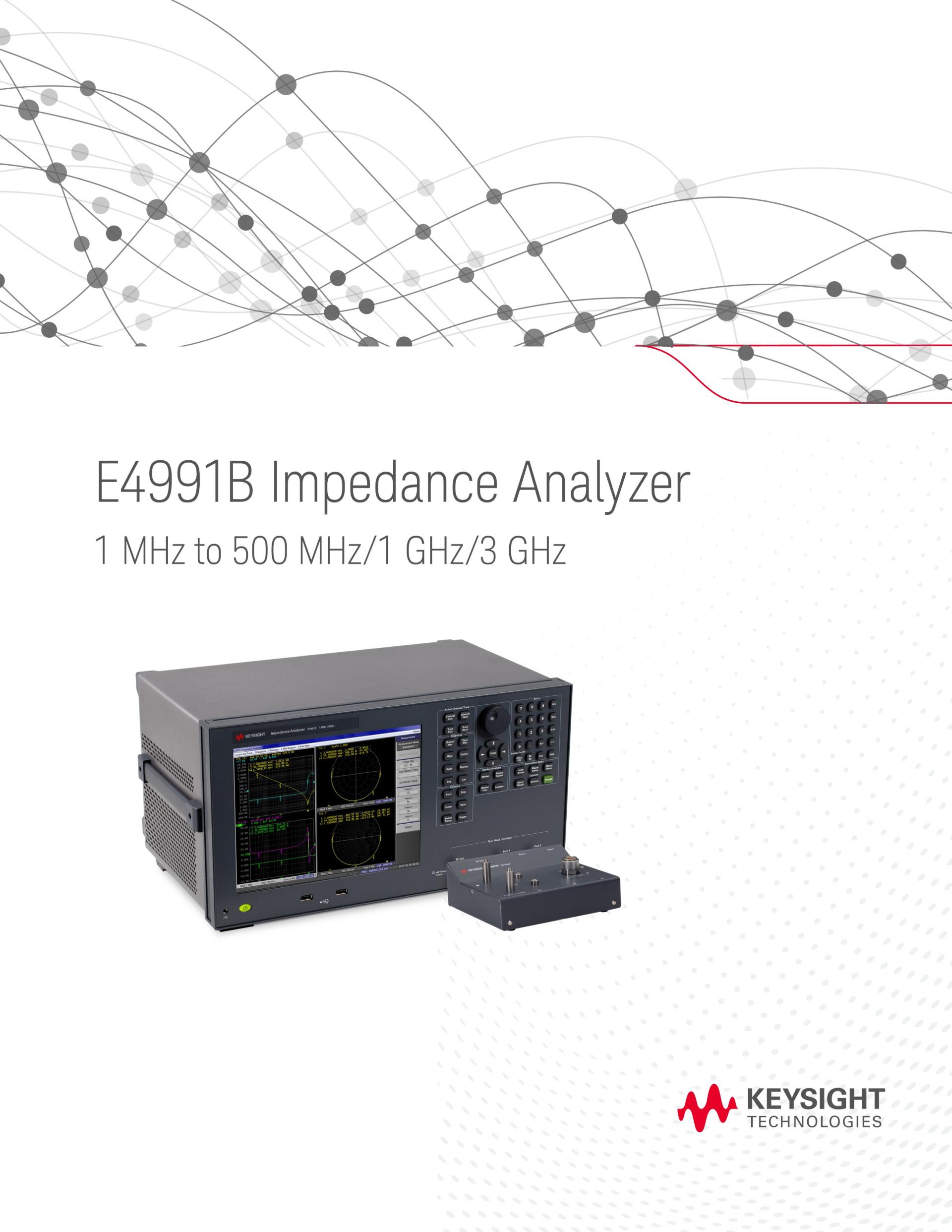

E4991B 임피던스 분석기 1 MHz - 3 GHz
키사이트 E4991B 임피던스 분석기는 전자 콤포넌트, 반도체 디바이스, 재료의 특성을 분석하고 평가하기 위한 완벽한 솔루션입니다.
- 업그레이드 가능한 세 가지 주파수 옵션: 1 MHz ~ 500 MHz/1 GHz/3 GHz

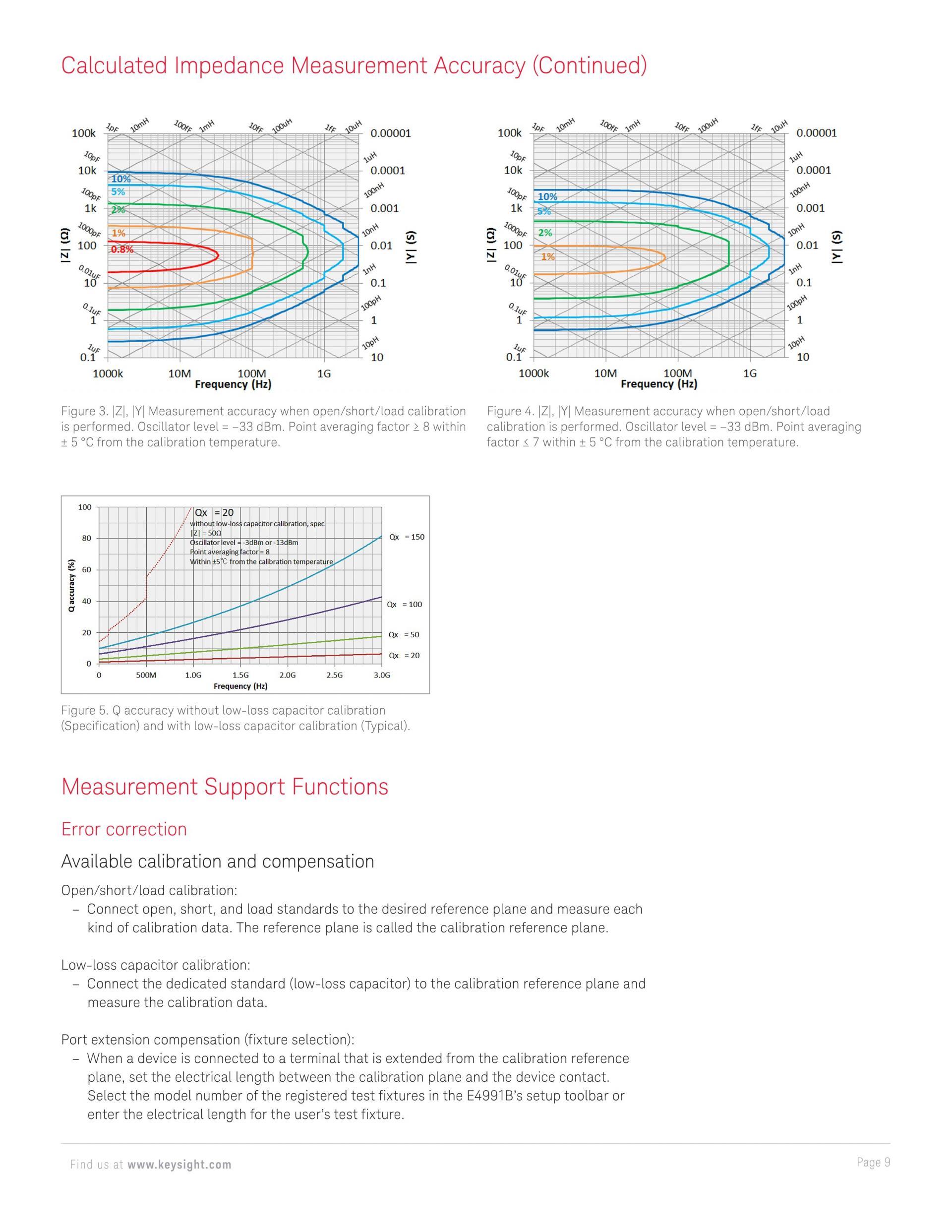

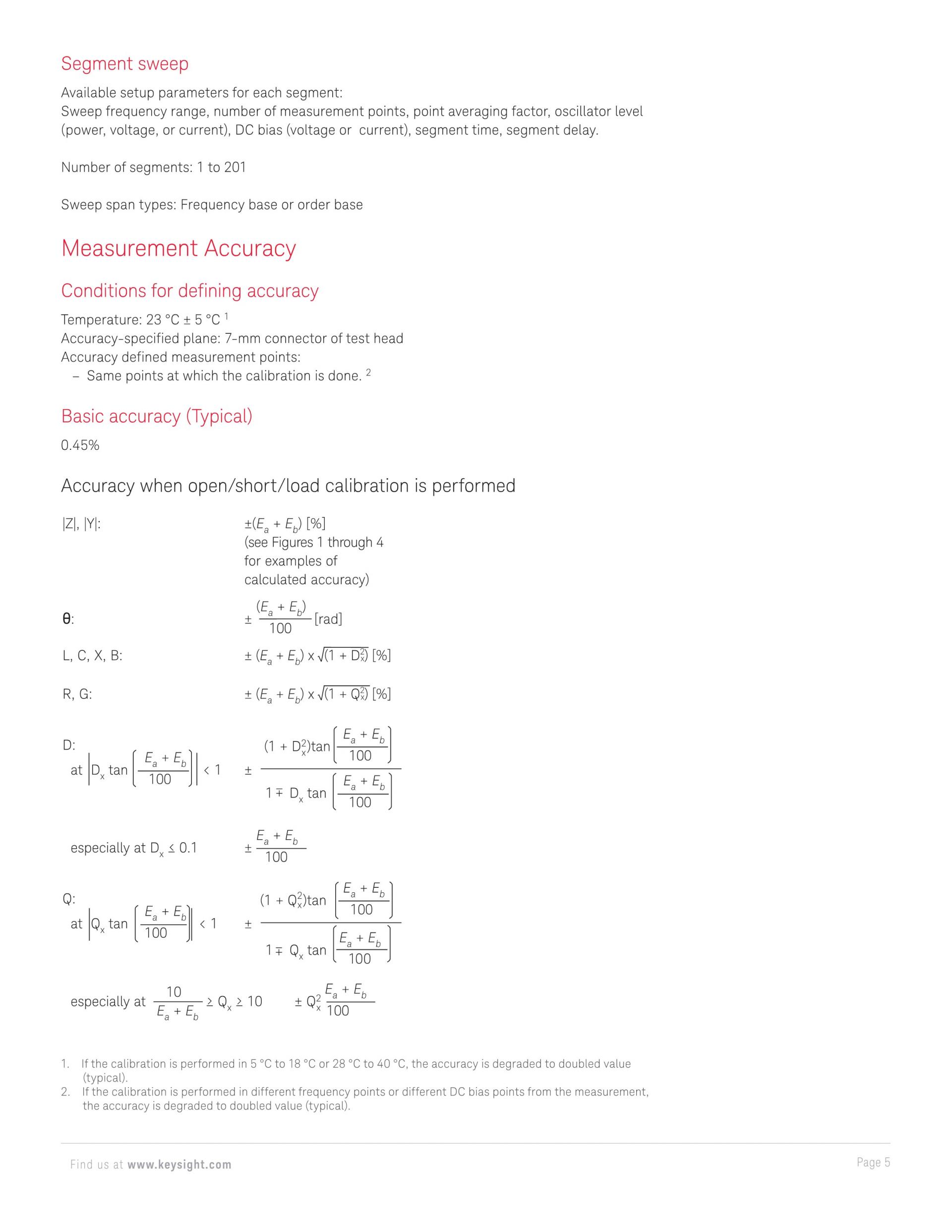

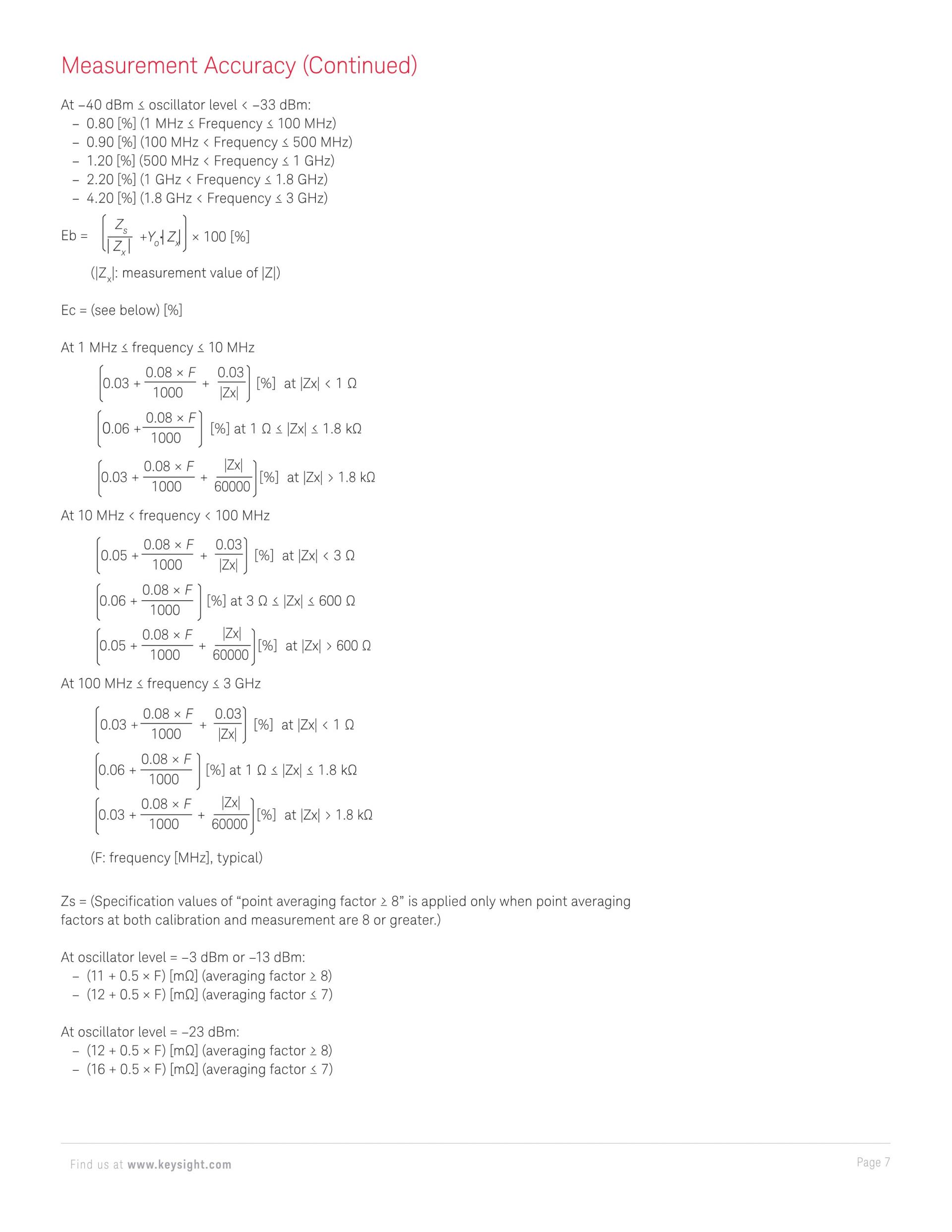

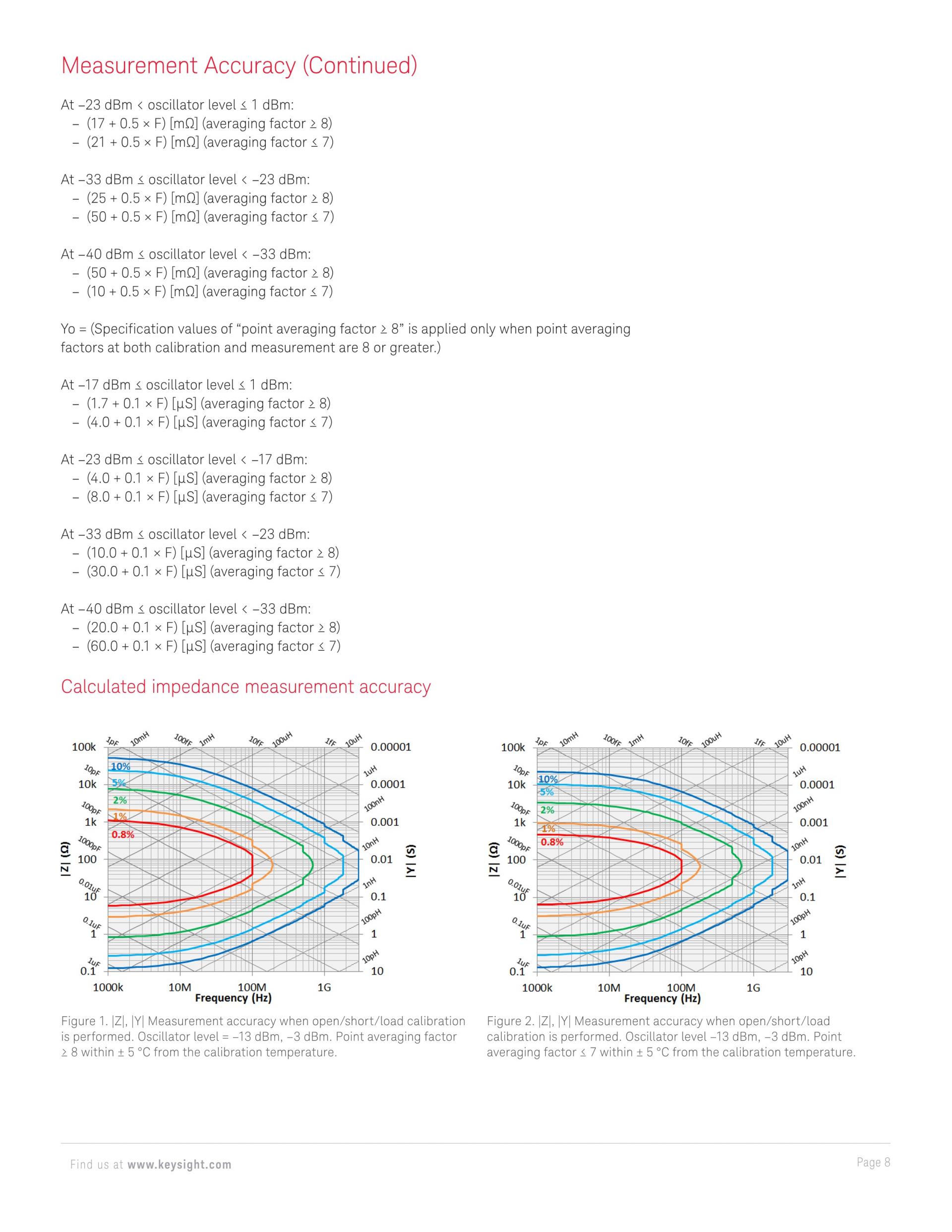

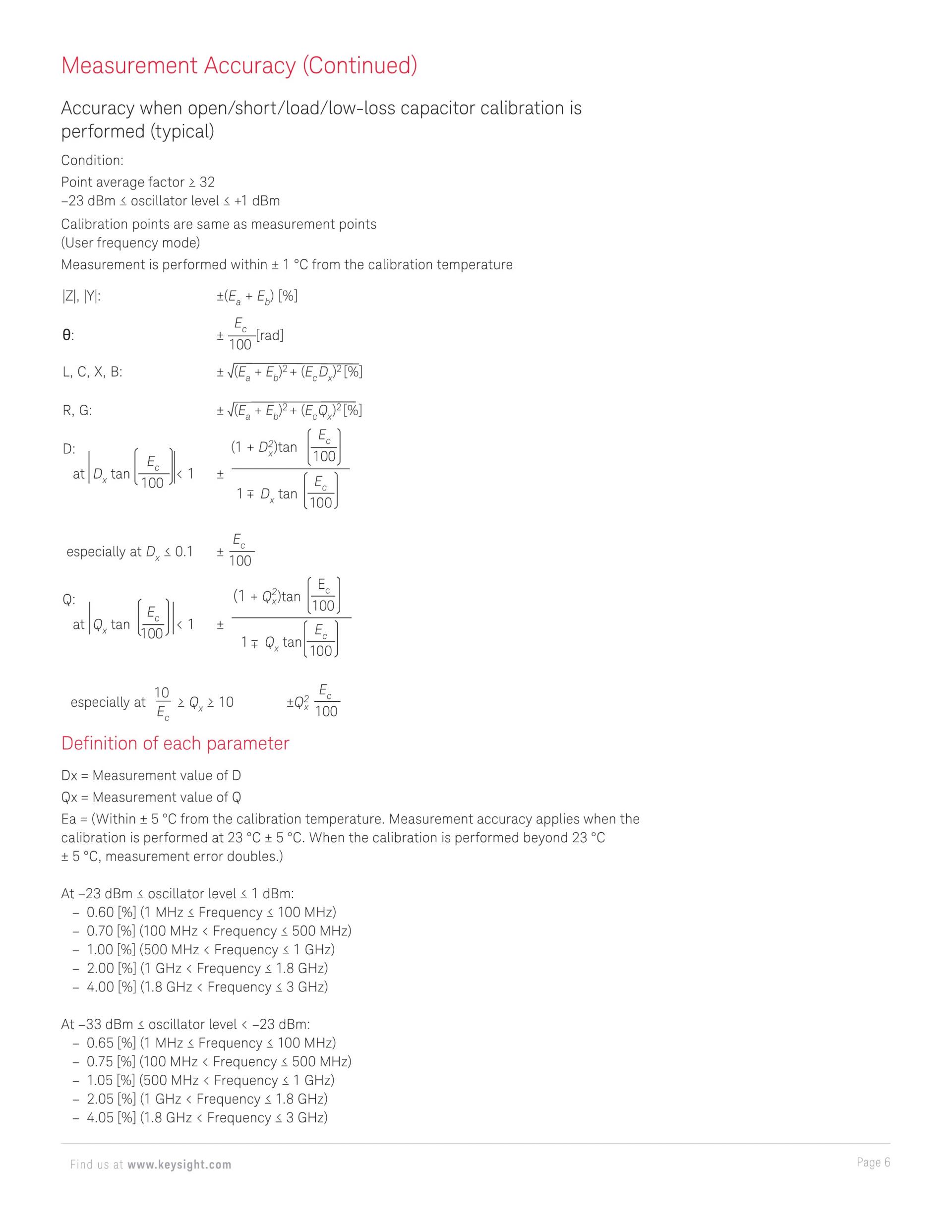

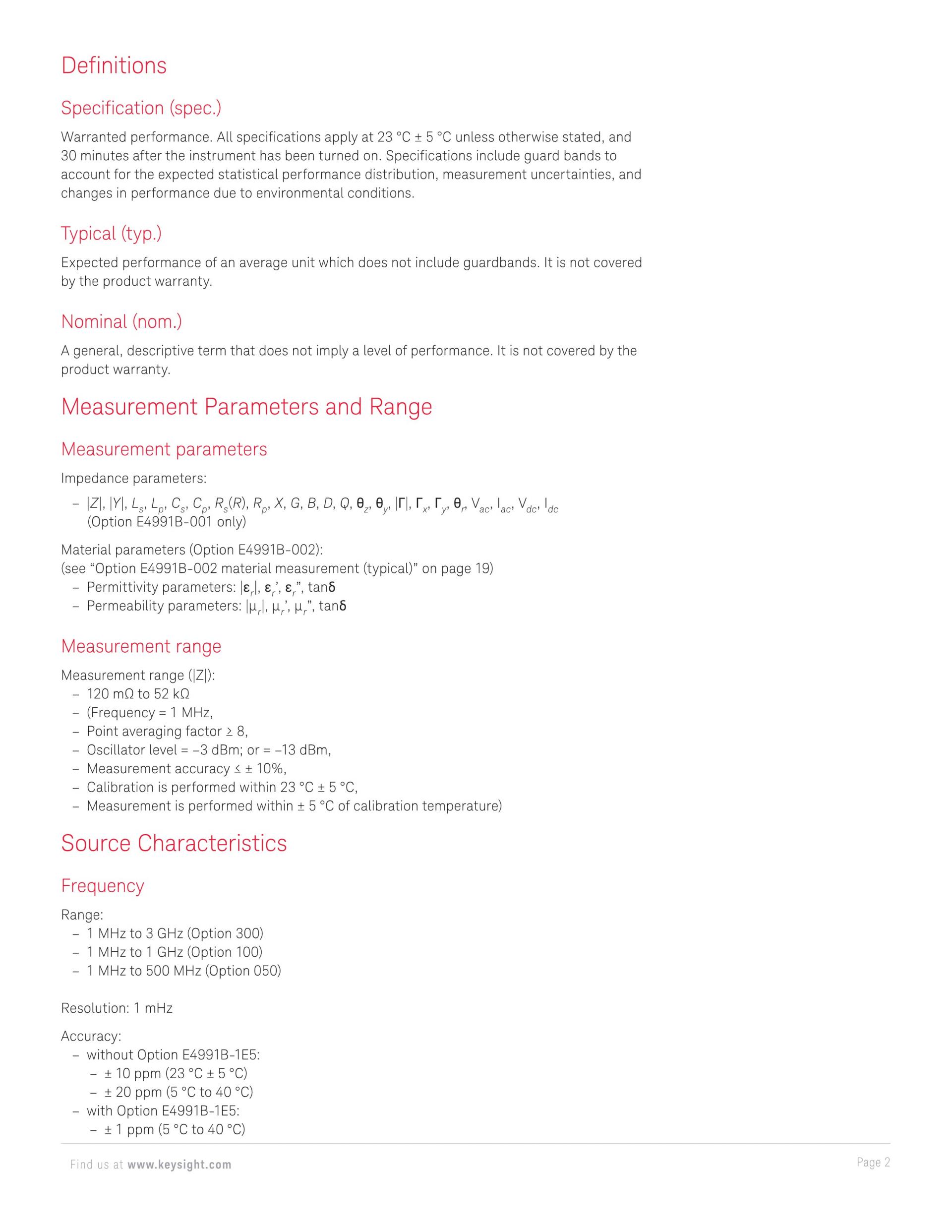

- 기본 정확도 ±0.65% 및 120mΩ ~ 52kΩ의 임피던스 범위(10% 측정 정확도 범위)
- 측정 파라미터: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, |Γ|, Γx, Γy, θΓ, Vac, Iac, Vdc1, Idc1 (1. 옵션 001이 필요합니다)

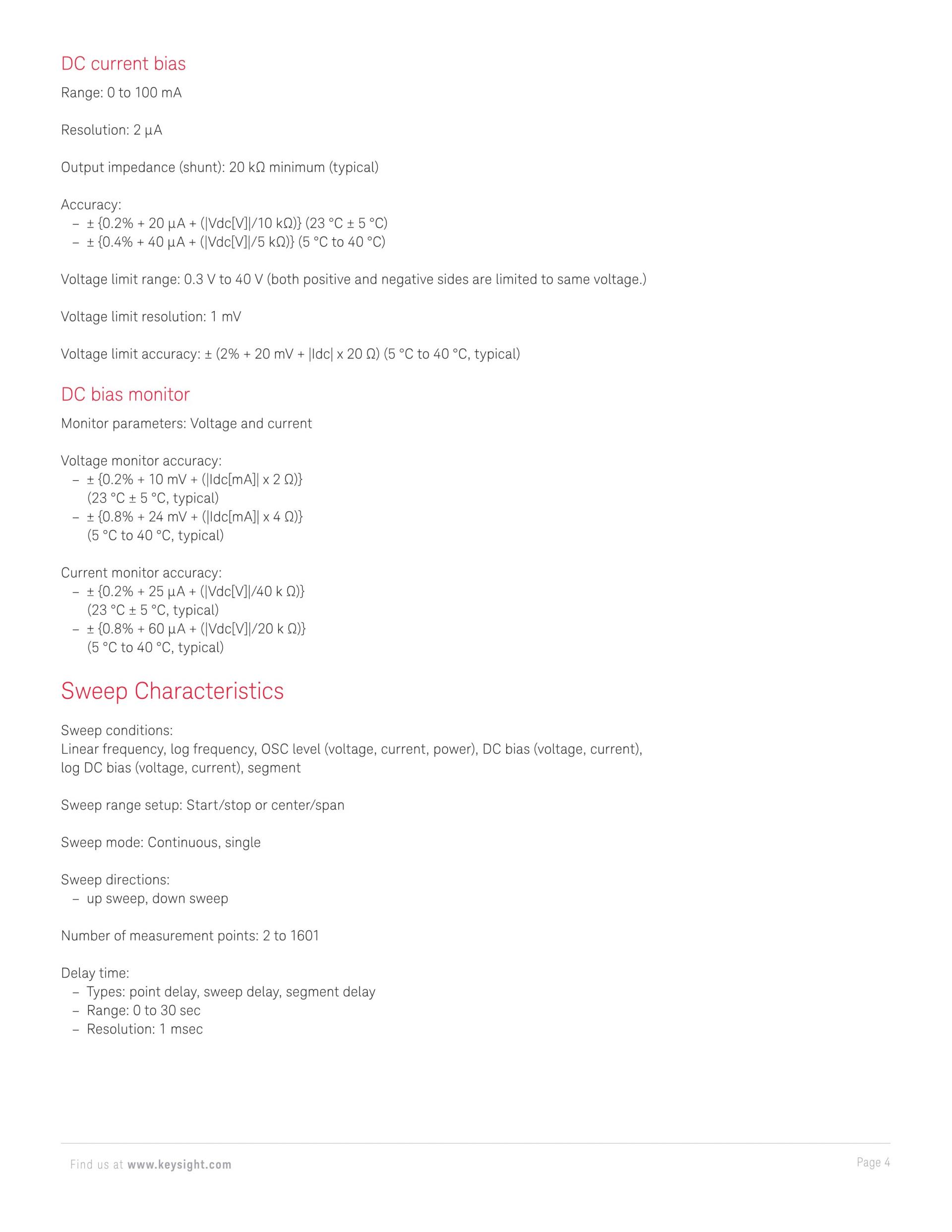

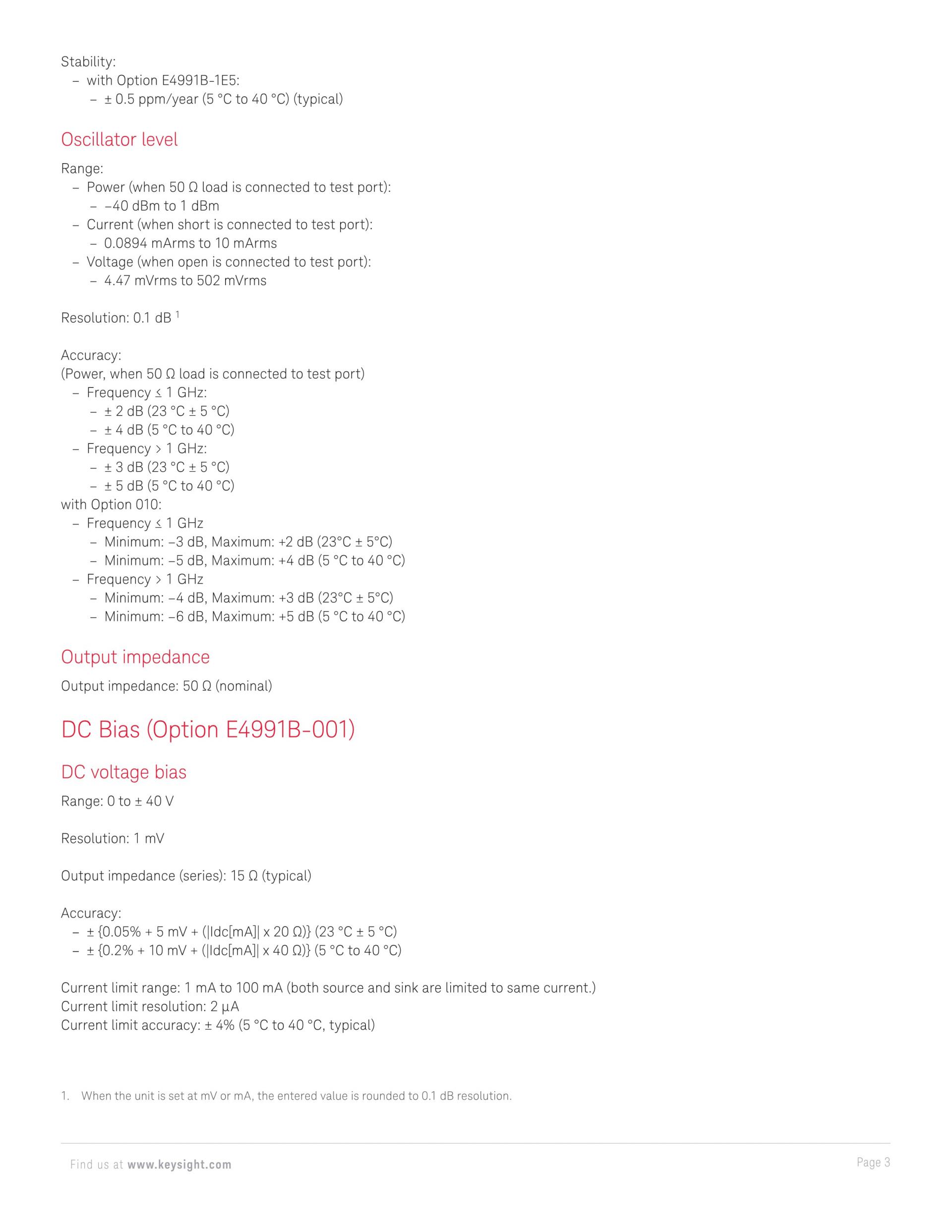

- 내장된 DC 바이어스(옵션 001): 0 V ~ ±40 V, 0 A ~ ±100 mA
- 10.4인치 컬러 LCD(터치 스크린)의 4채널 및 4트레이스

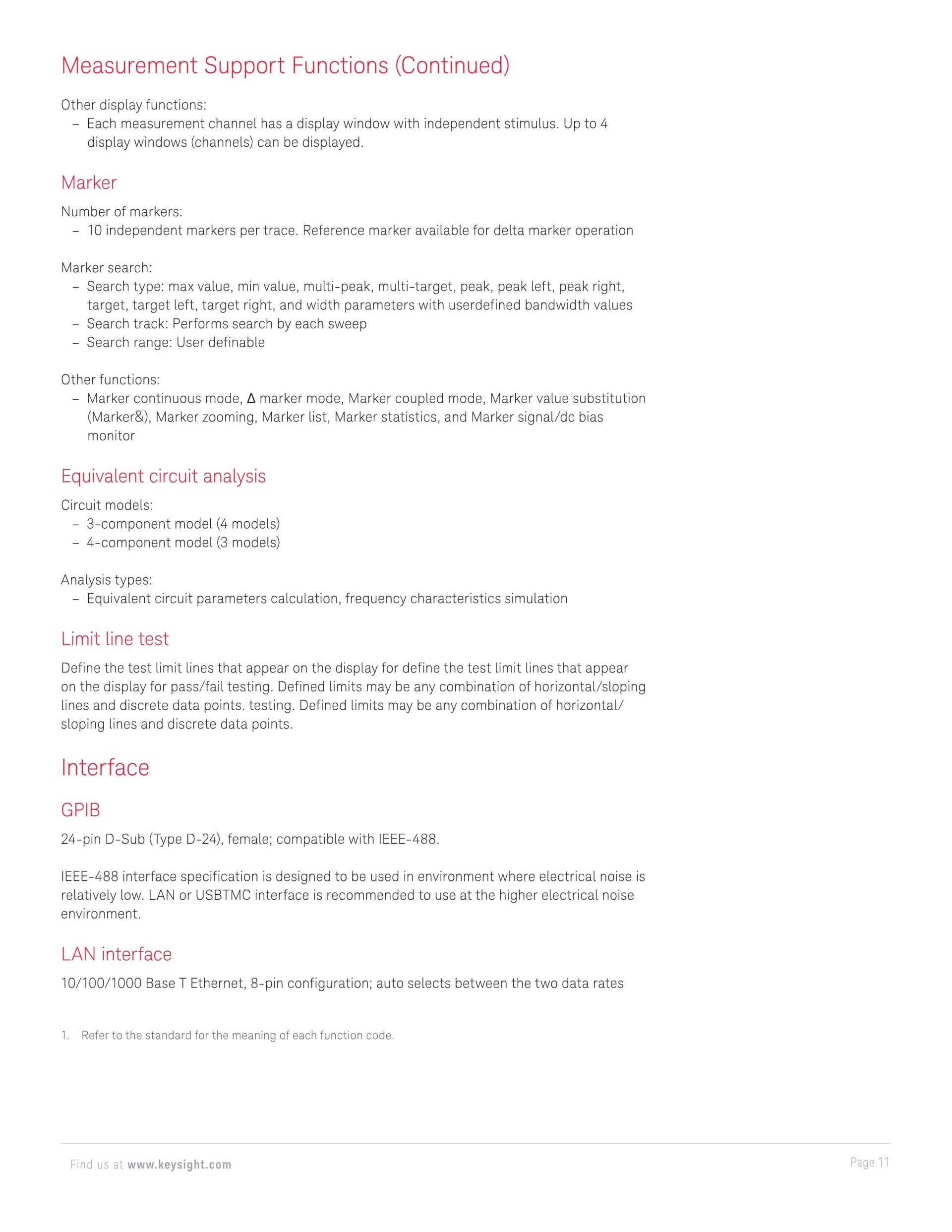

- 데이터 분석 기능: 등가 회로 분석, 한계선 테스트

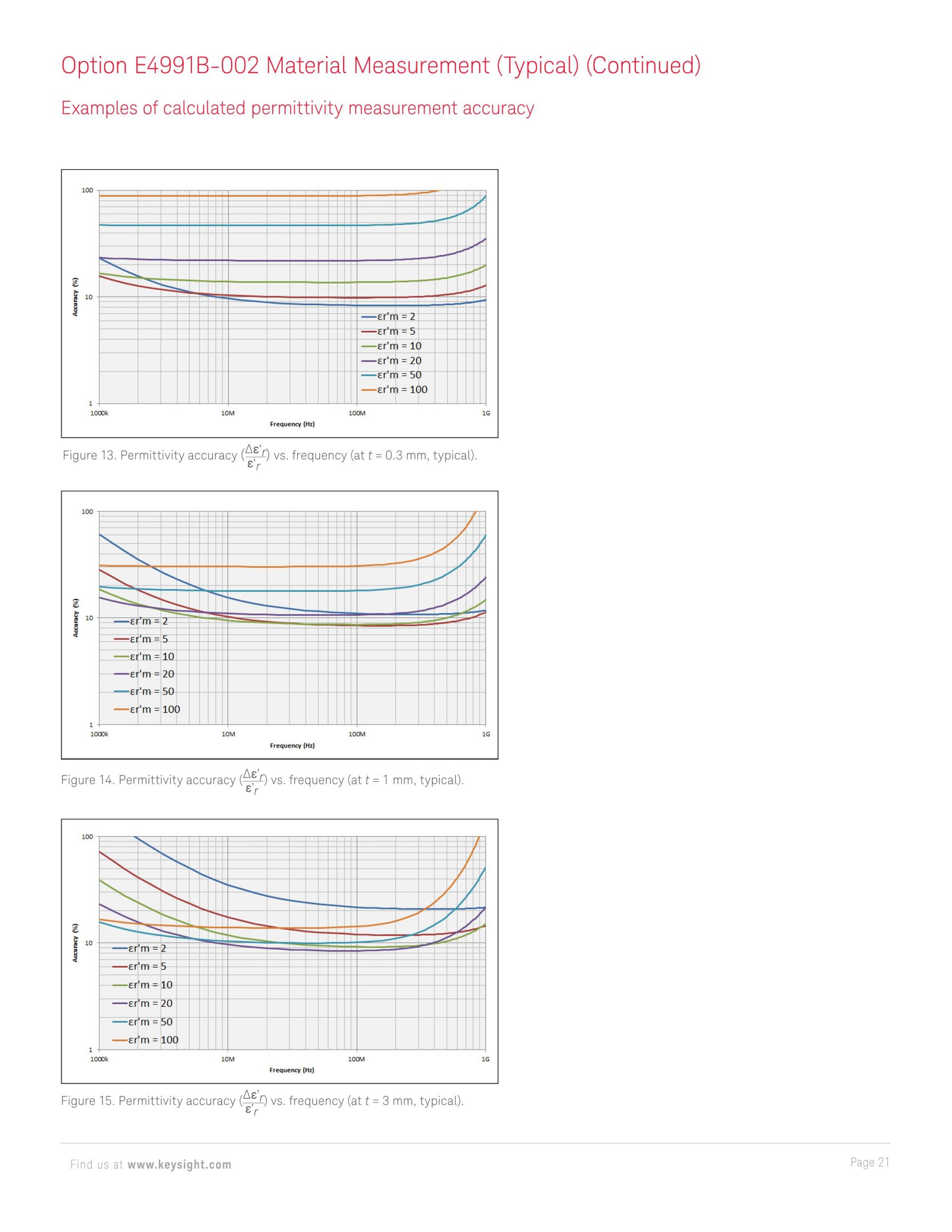

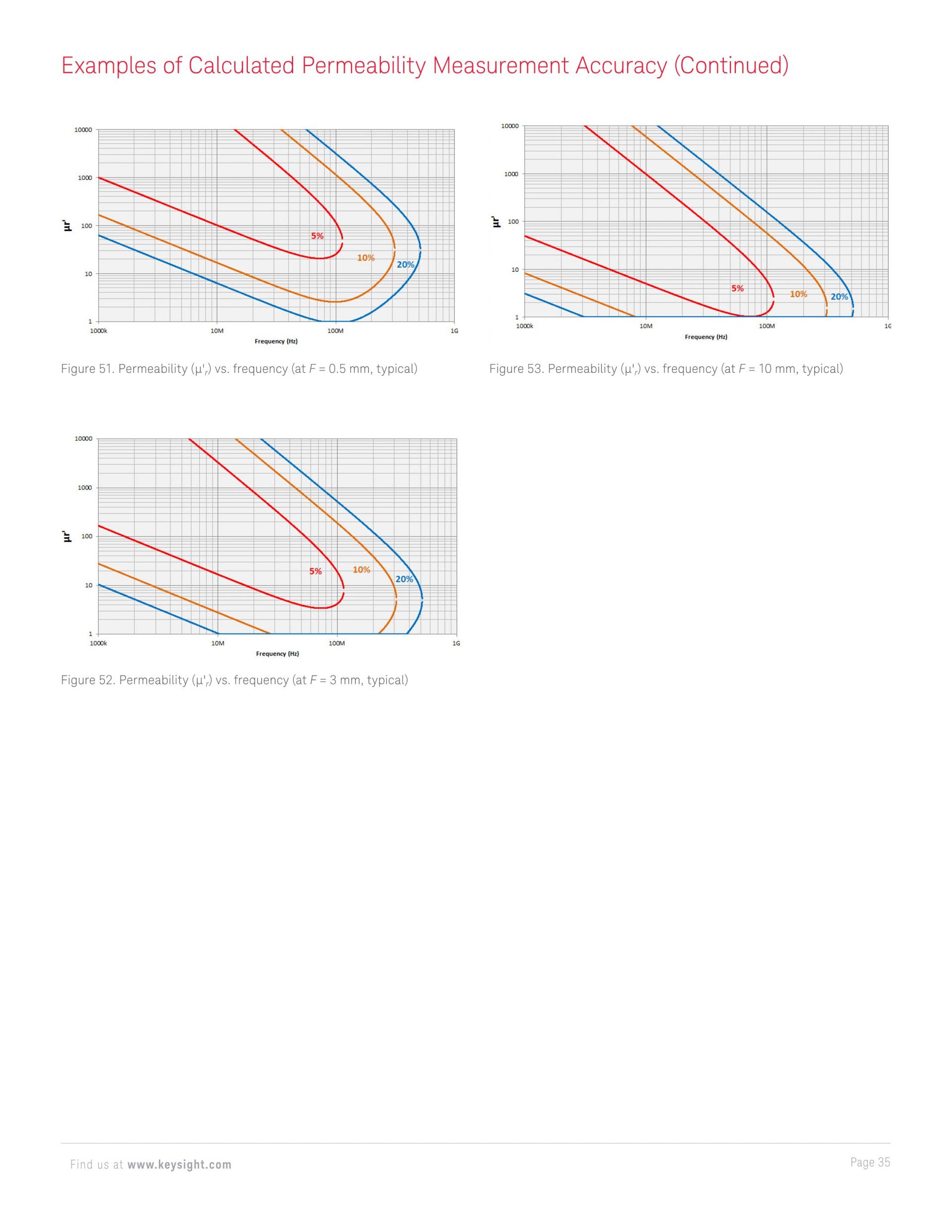

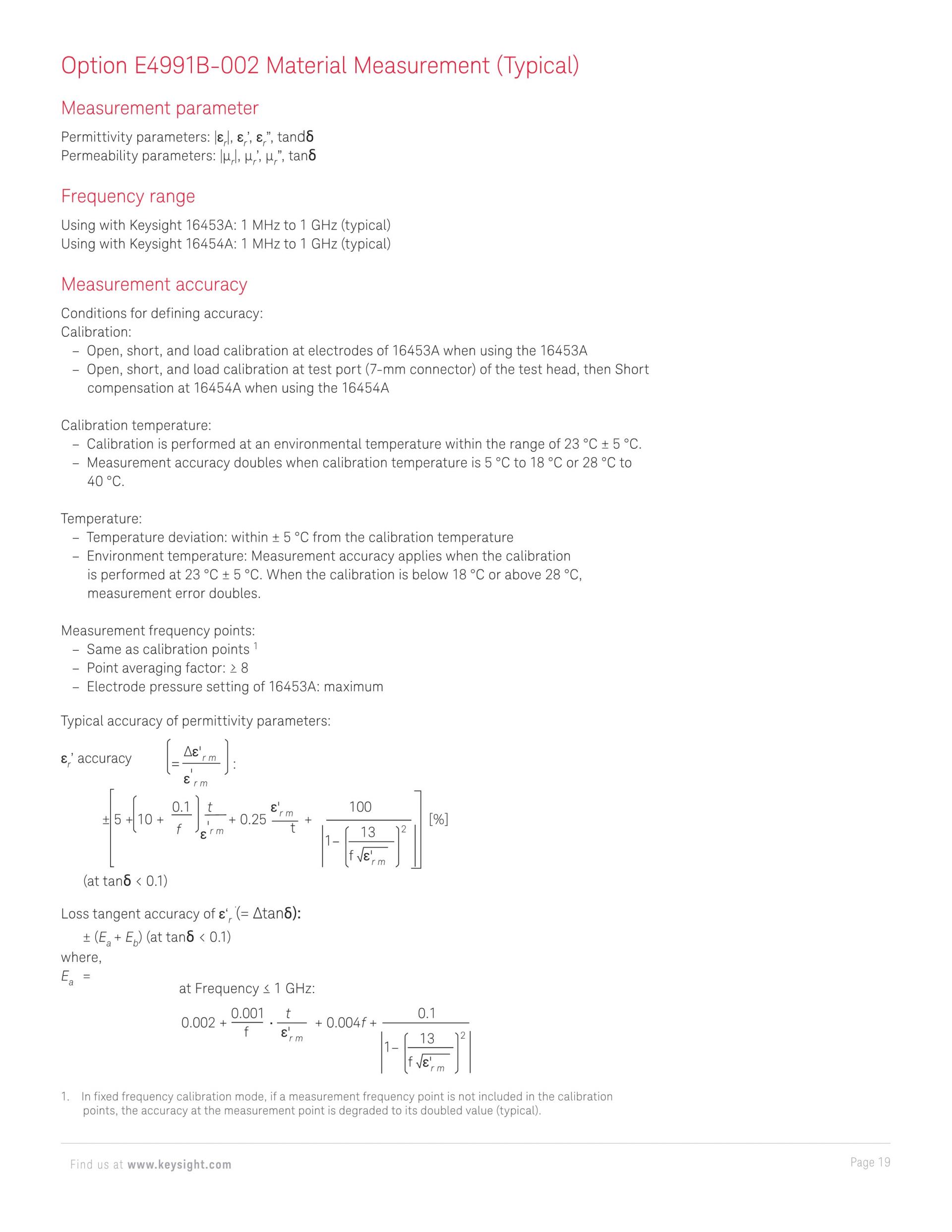

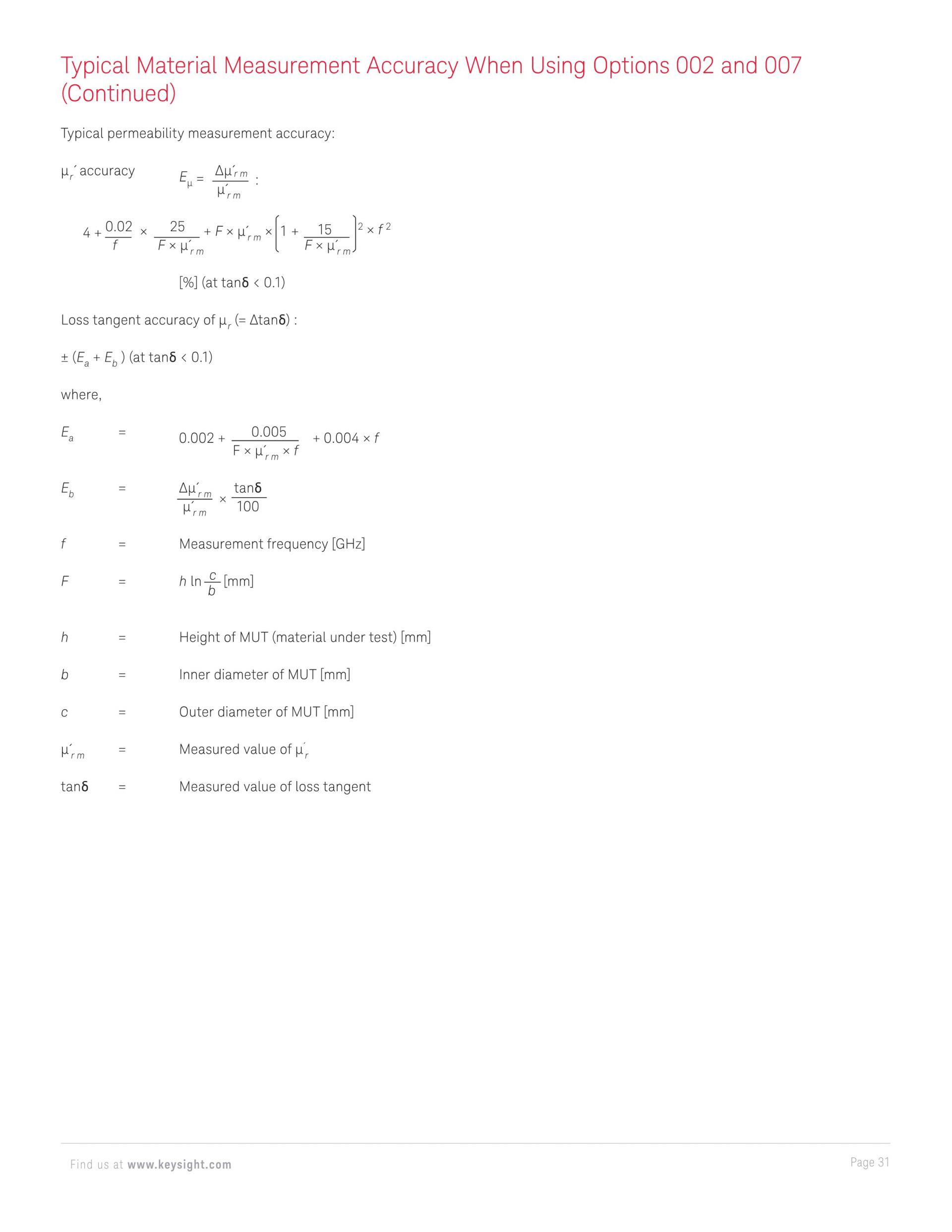

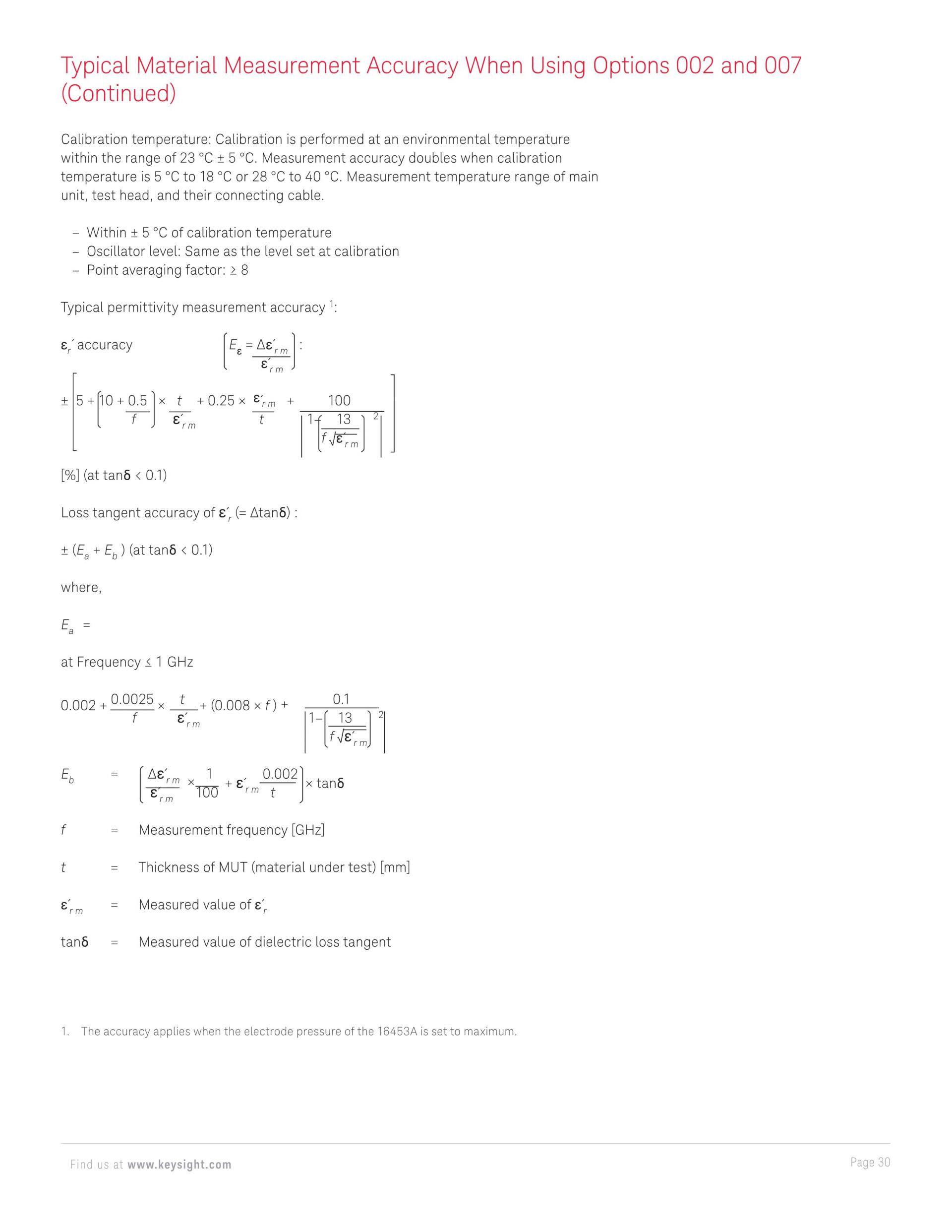

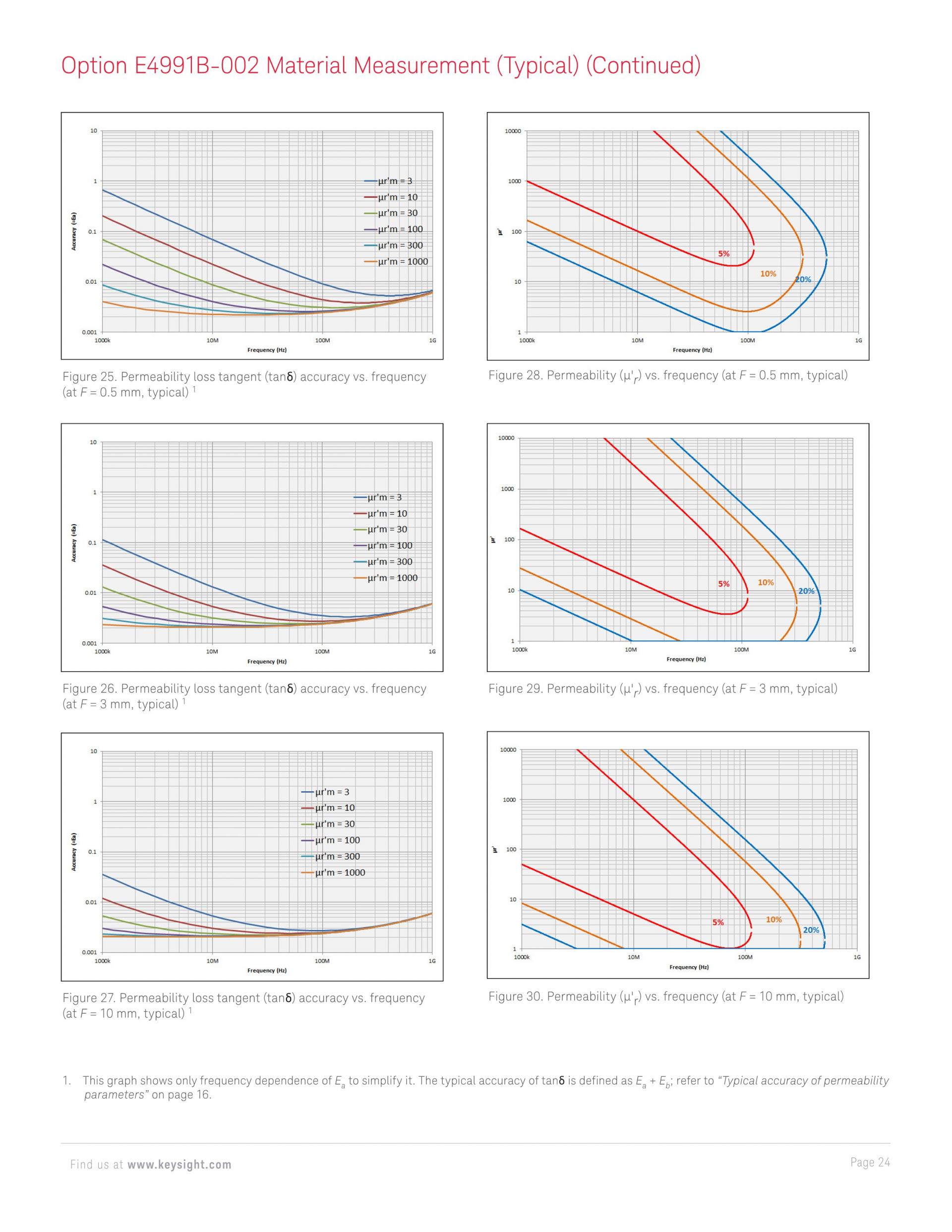

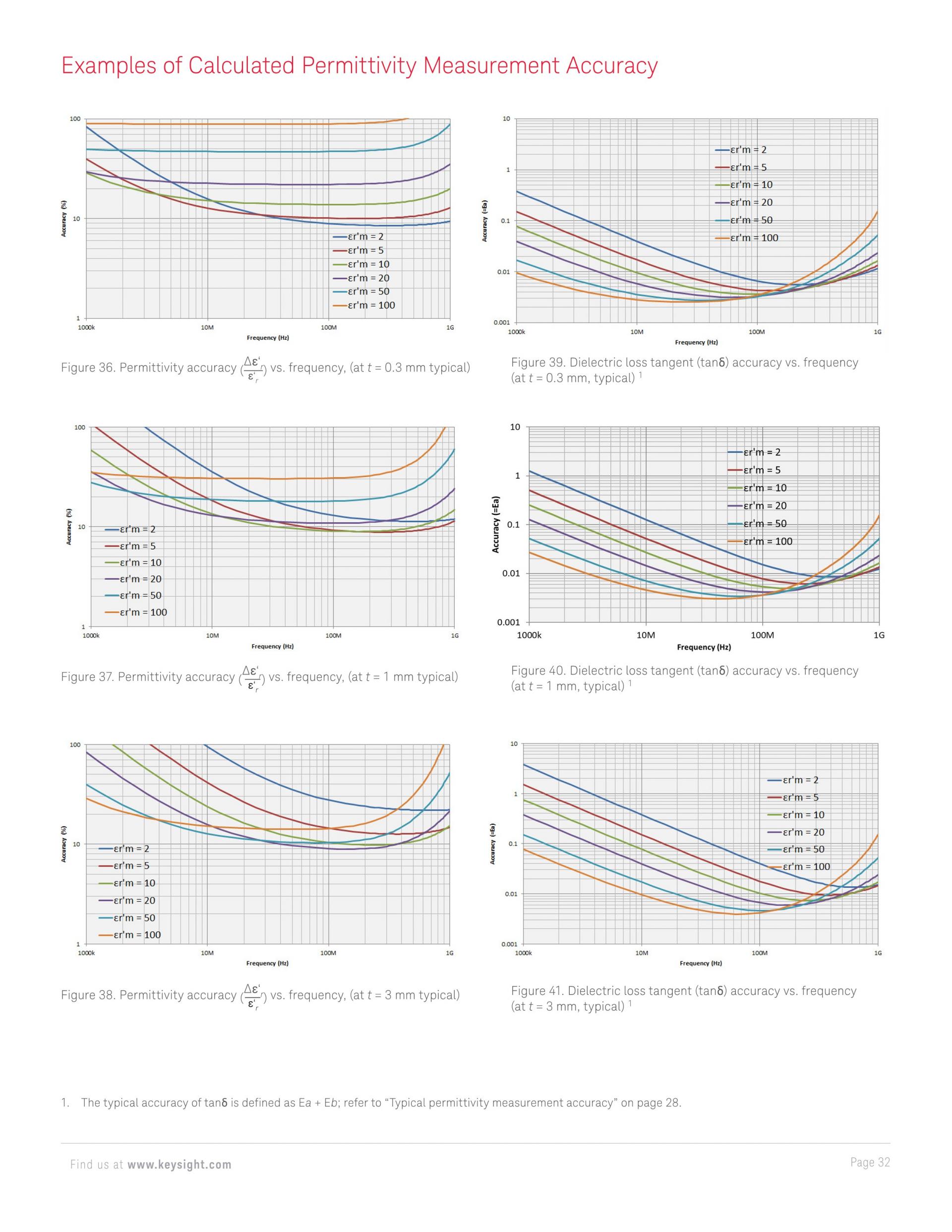

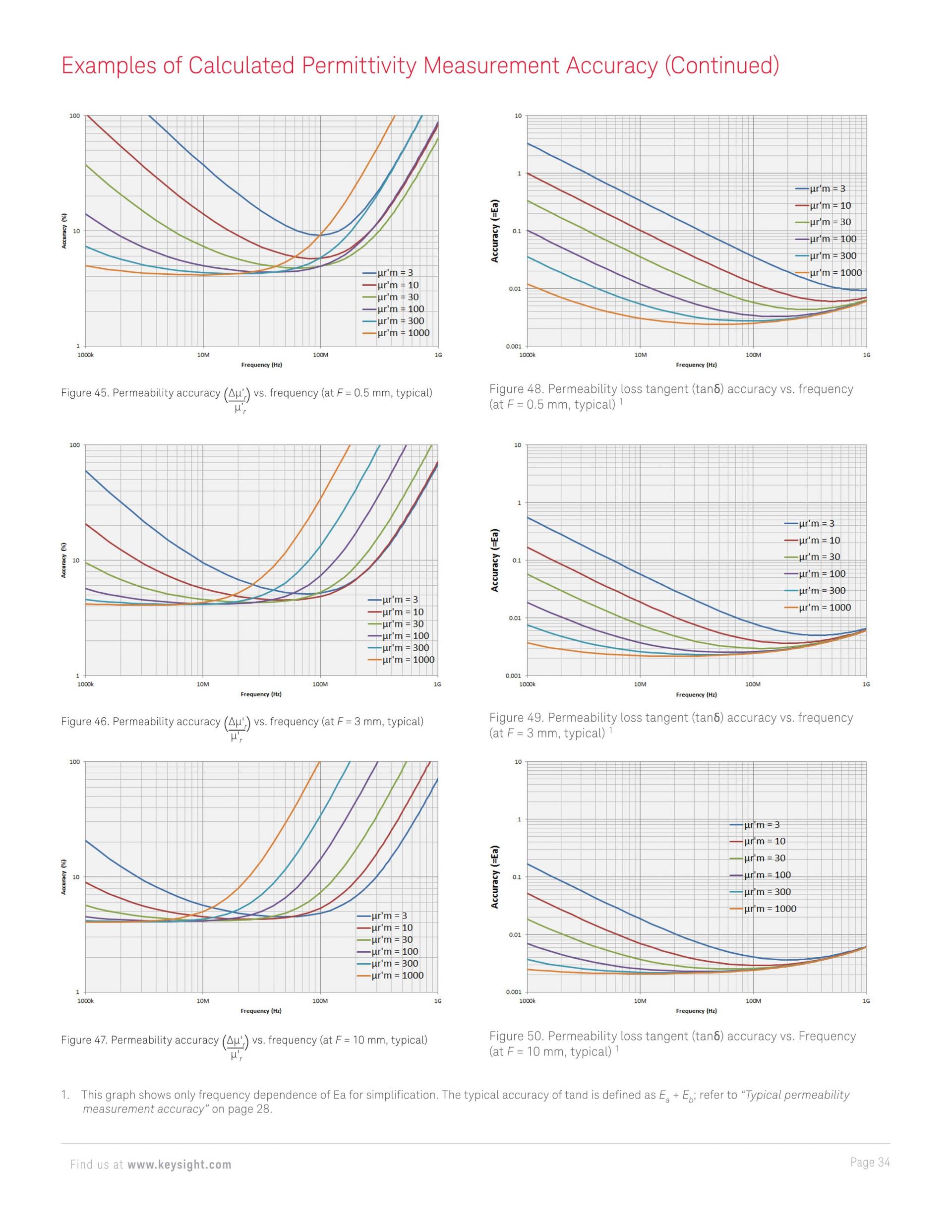

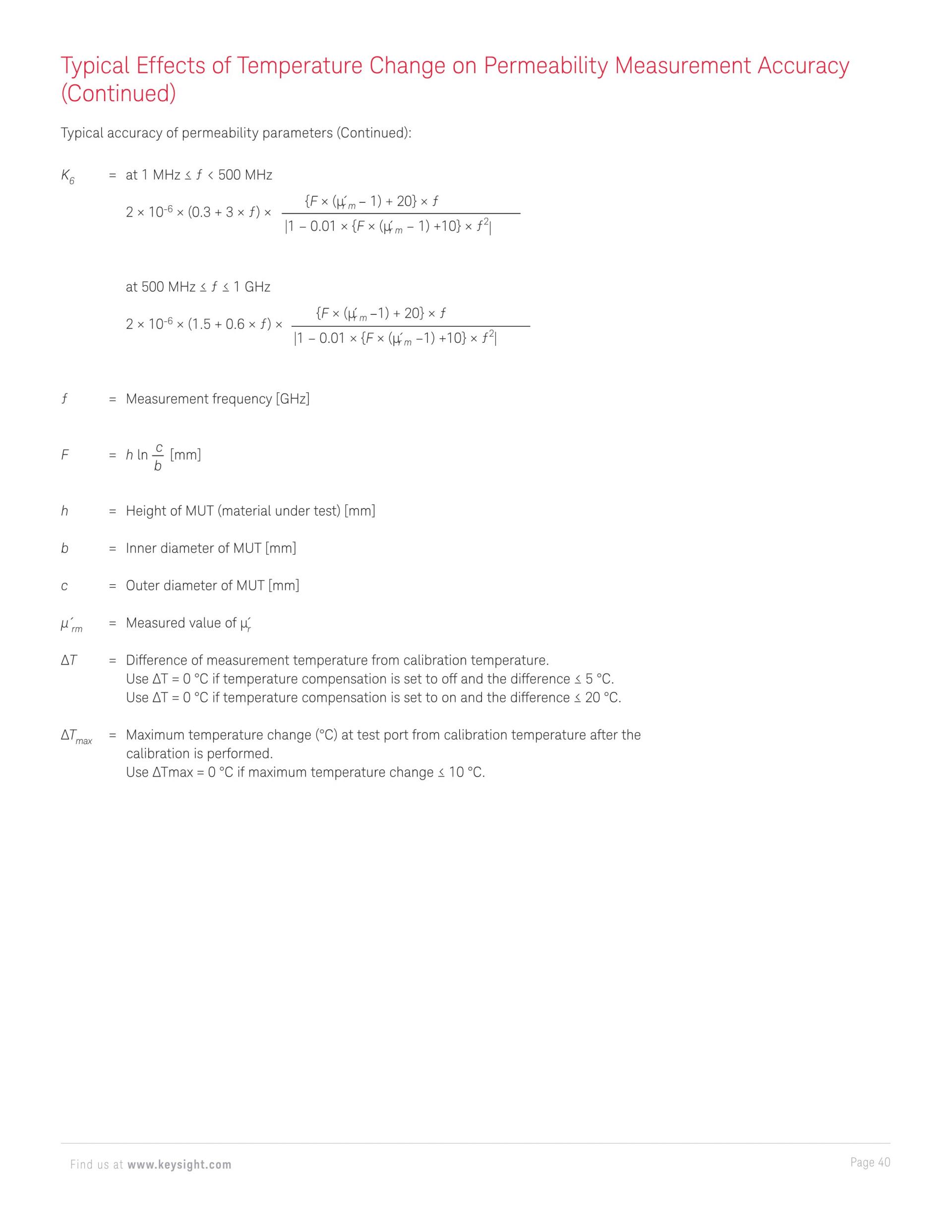

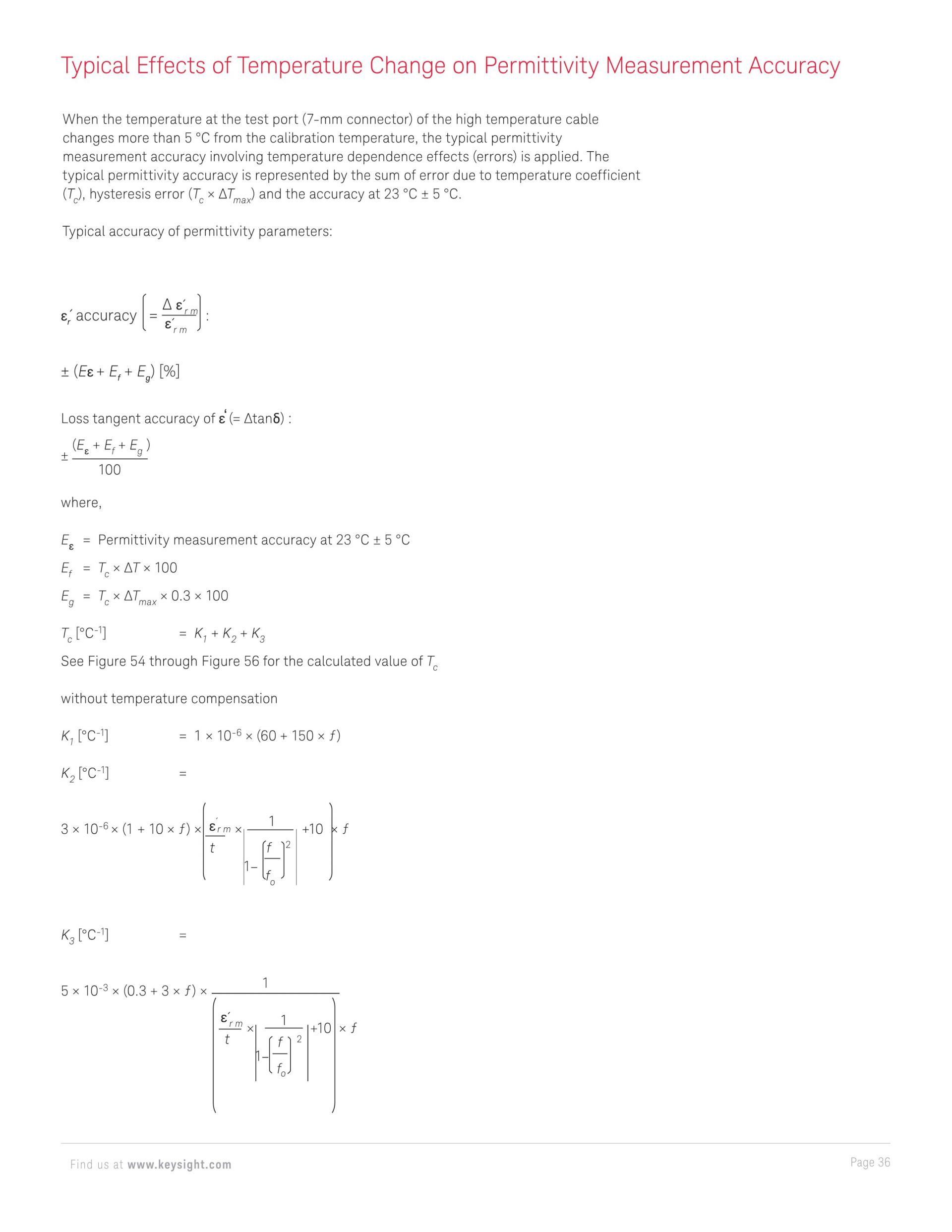

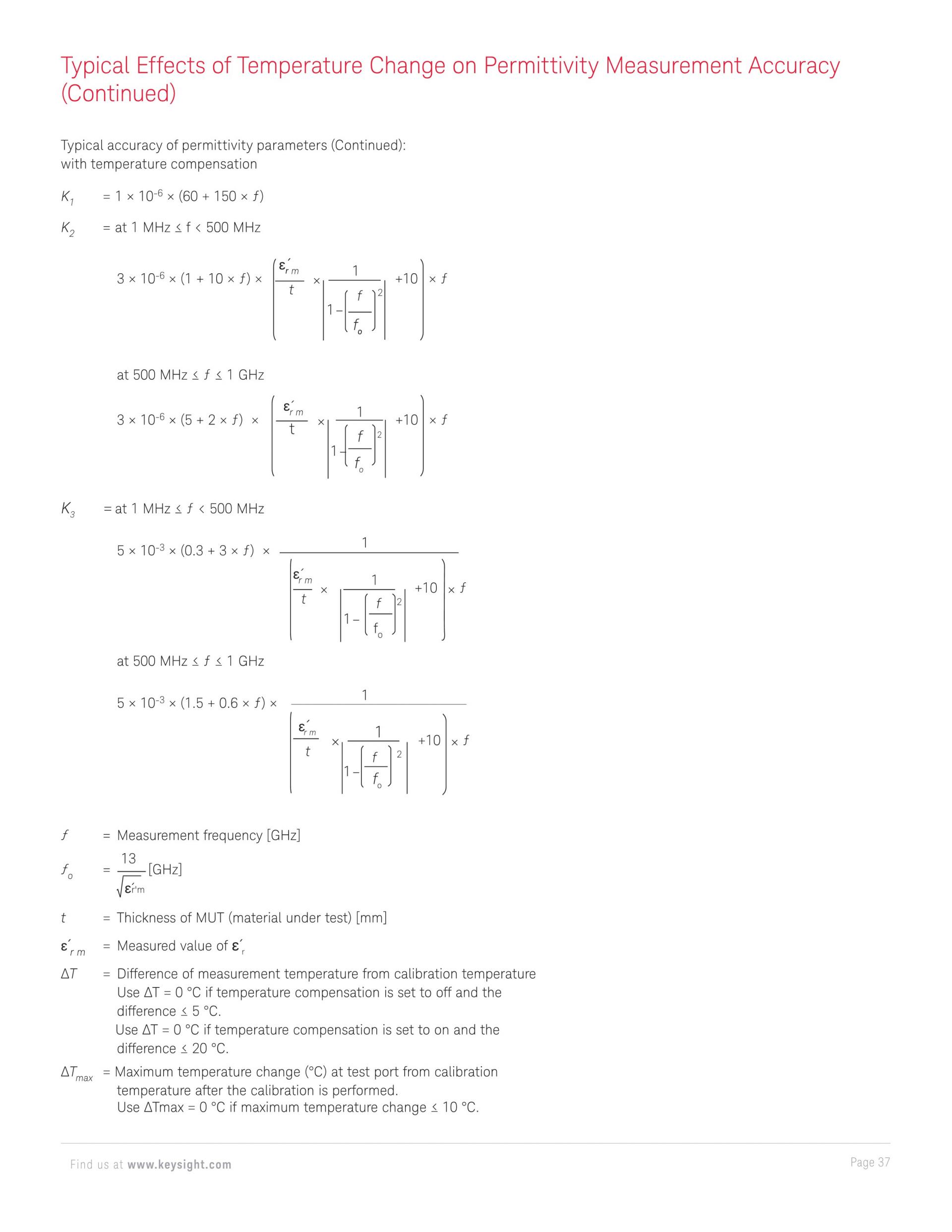

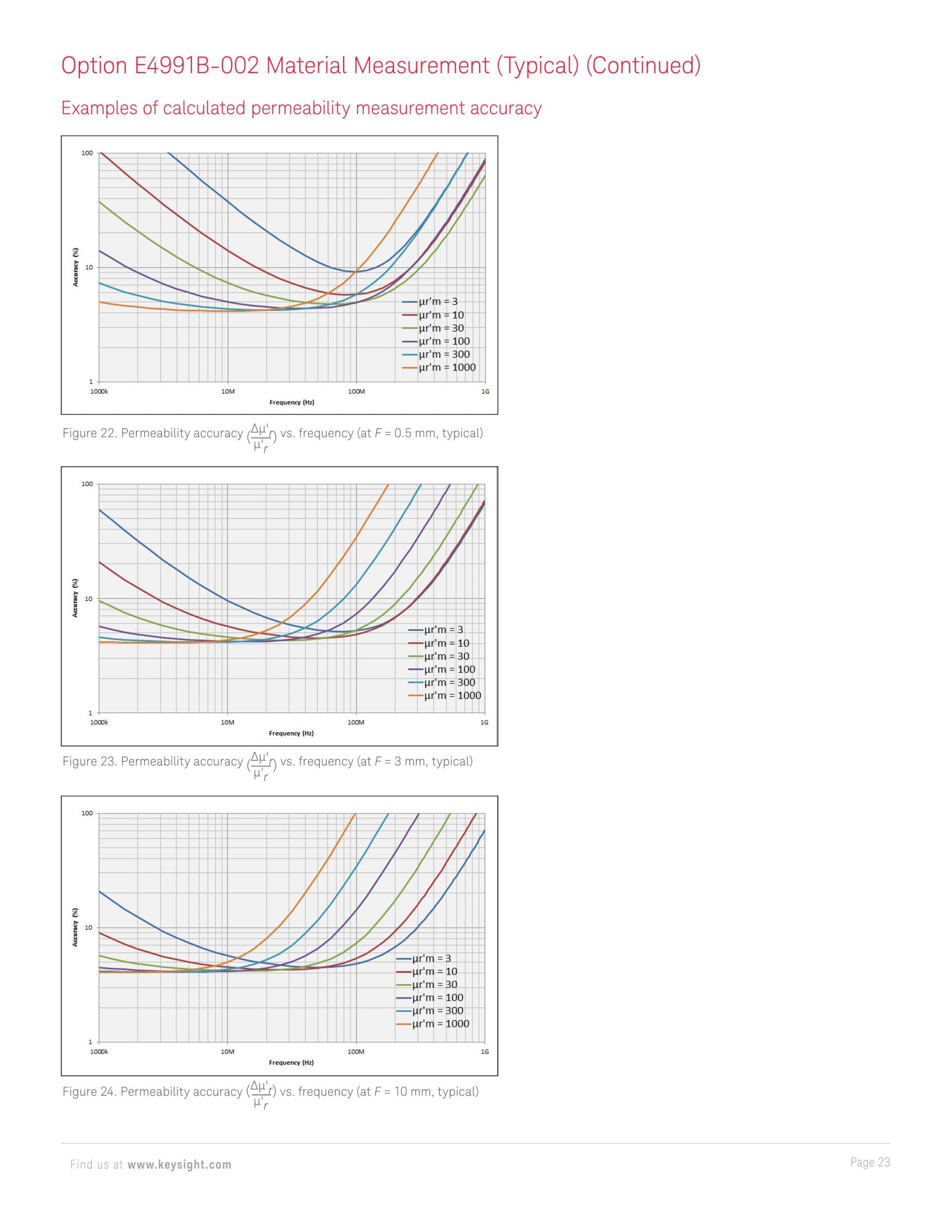

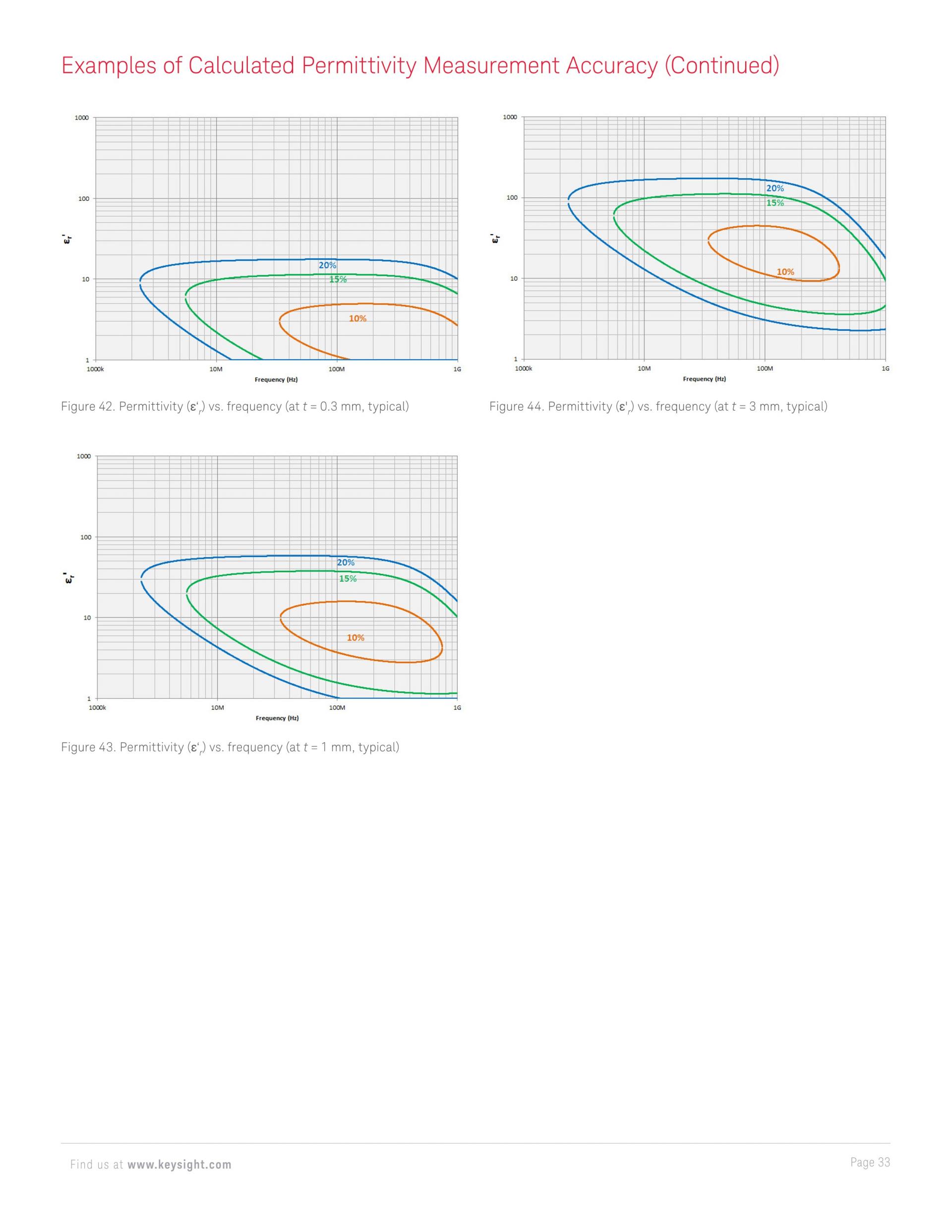

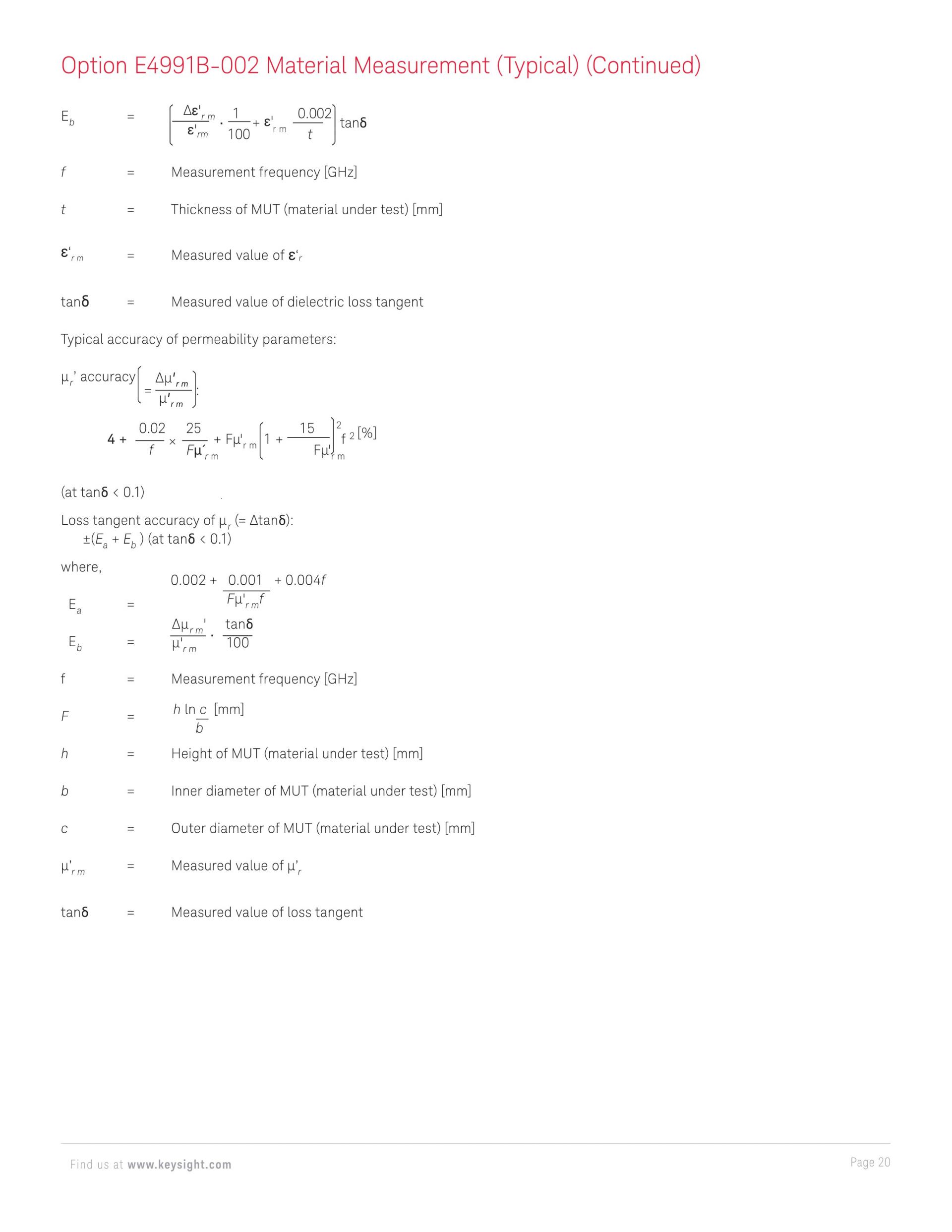

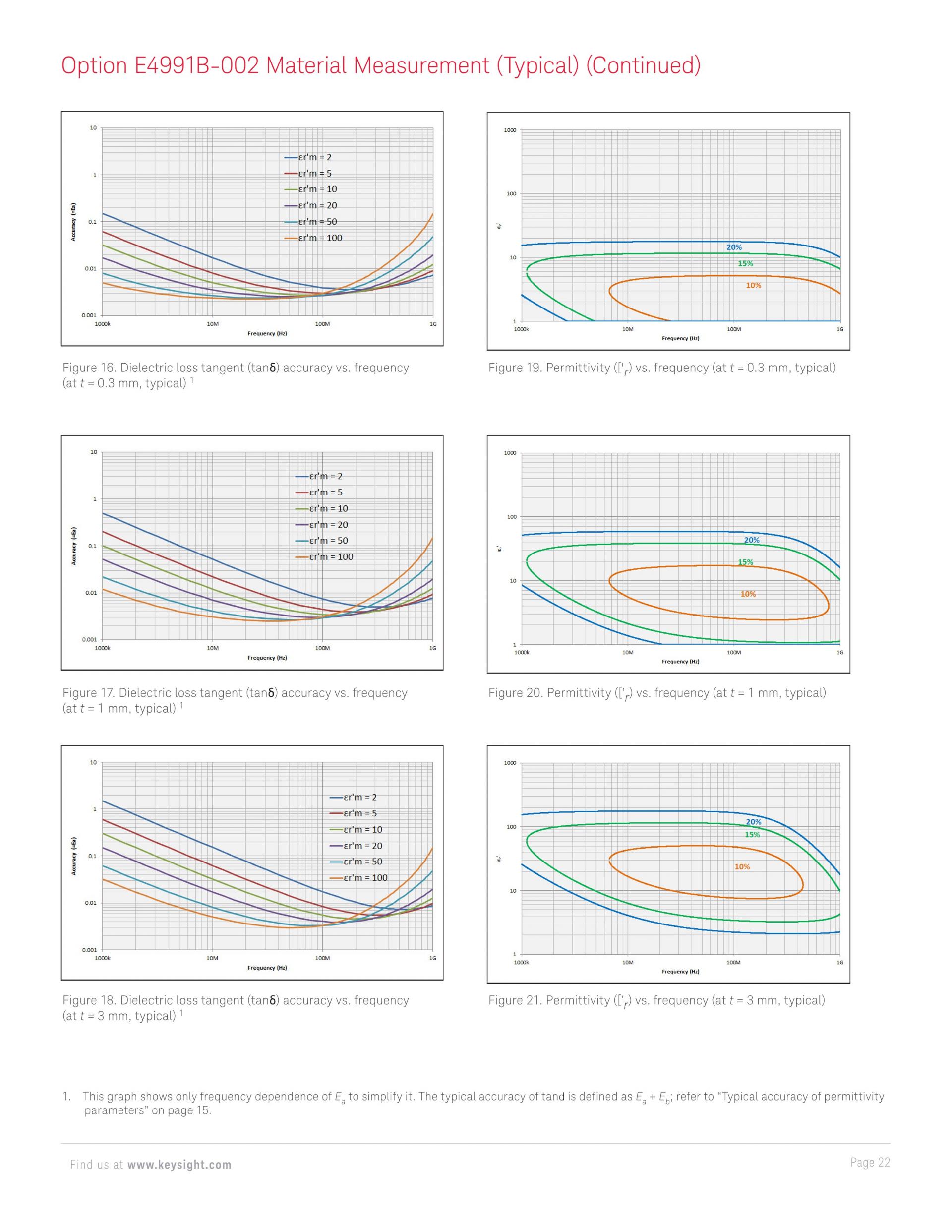

- 유전체/자성 재료 측정(옵션 002): |εr|, εr', εr'', tanδ(ε), |μr|, μr', μr'', tanδ(μ)

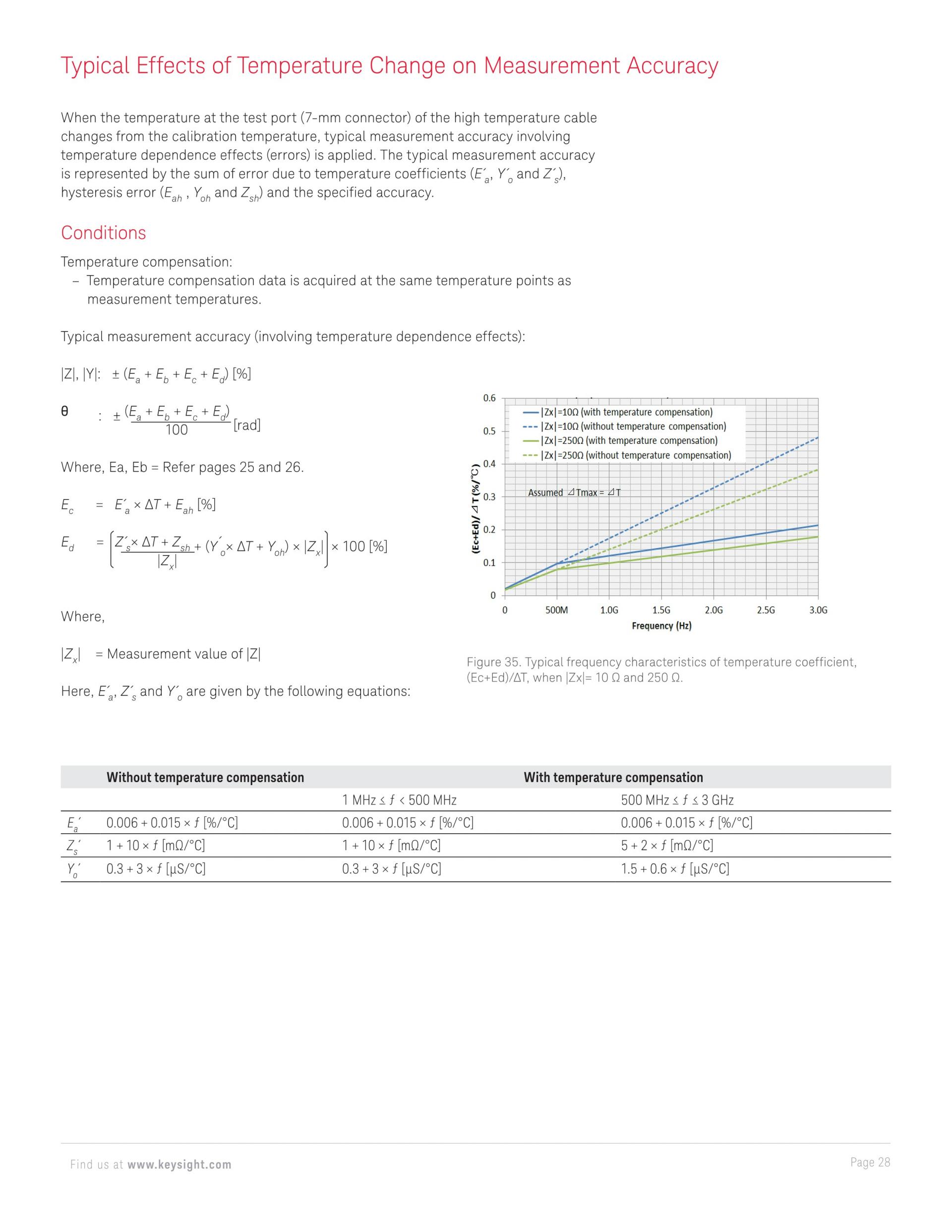

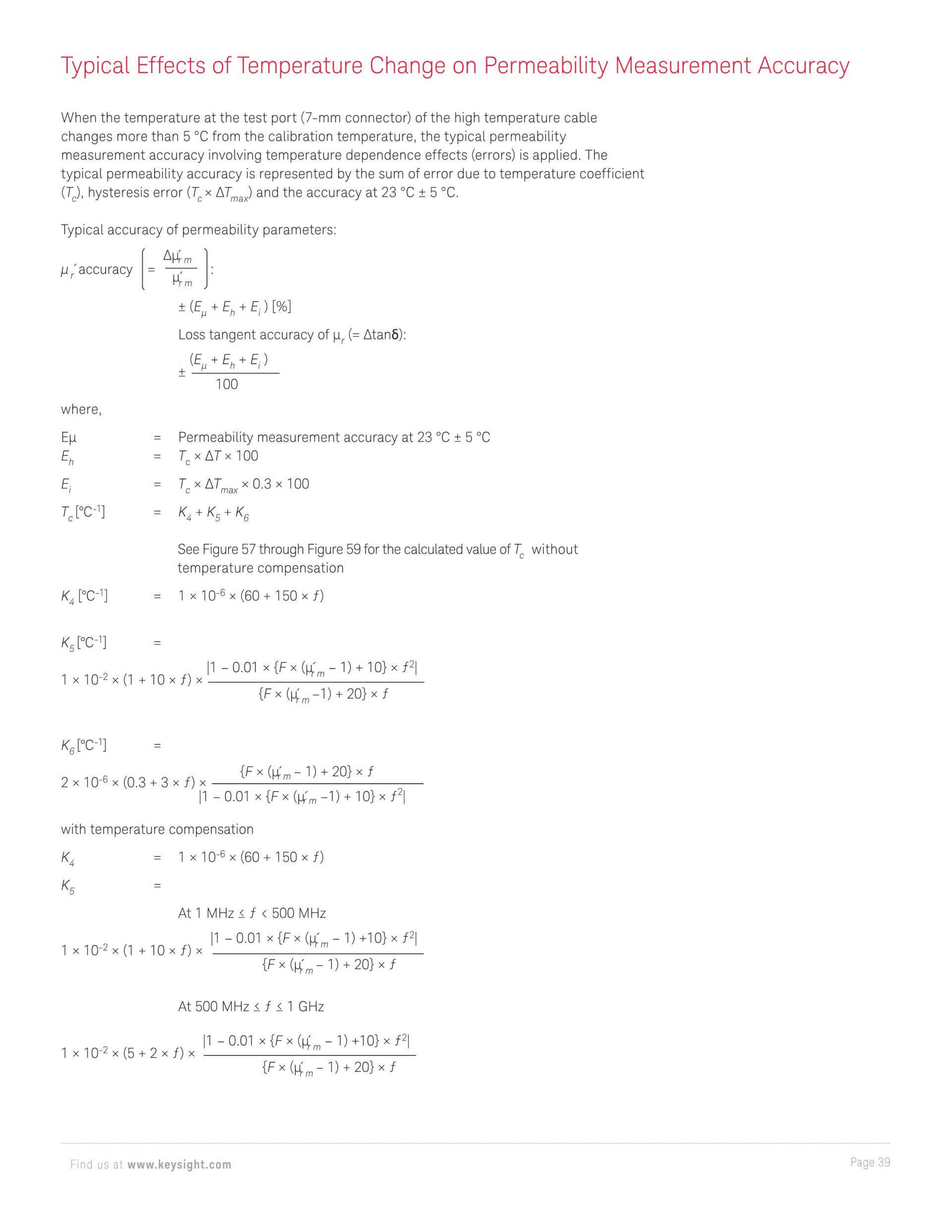

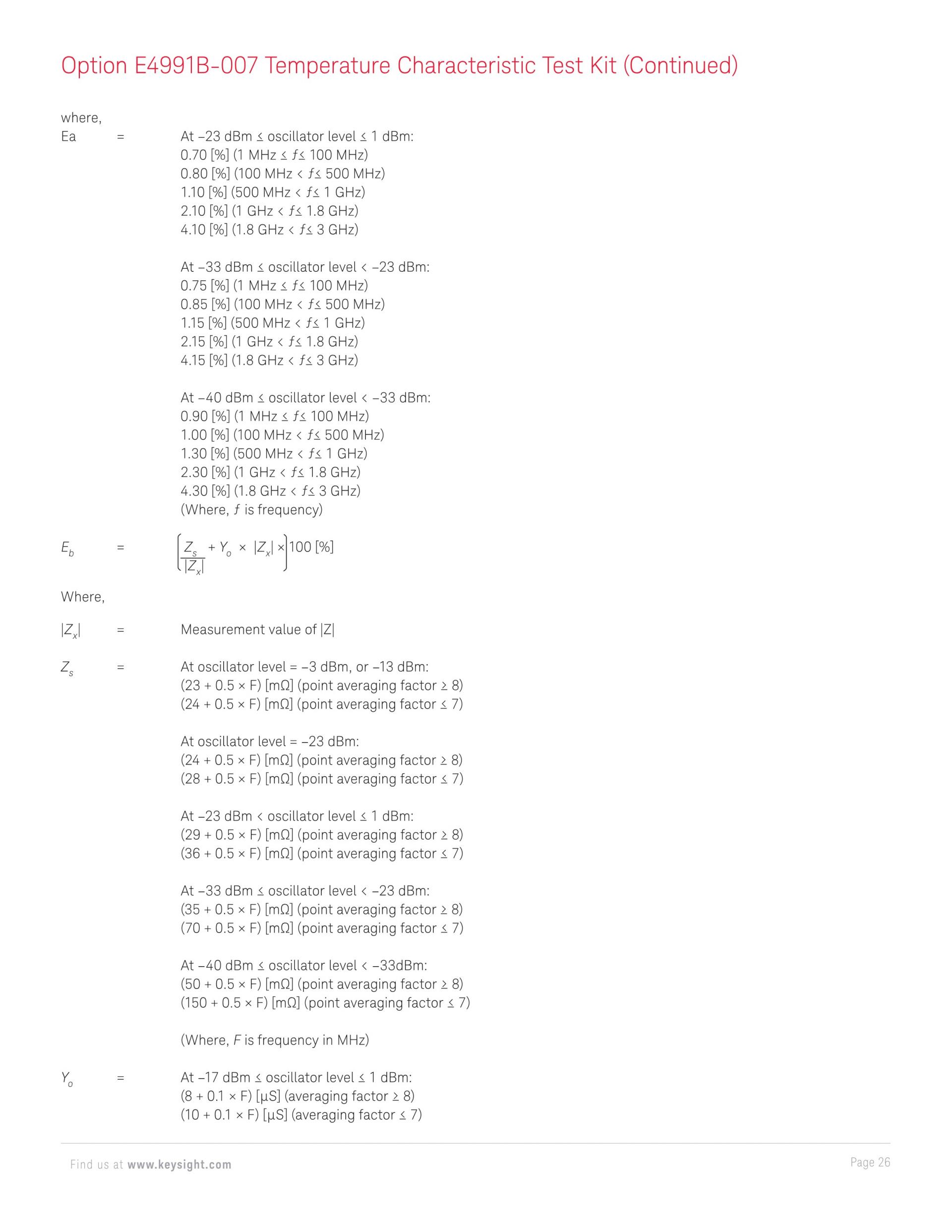

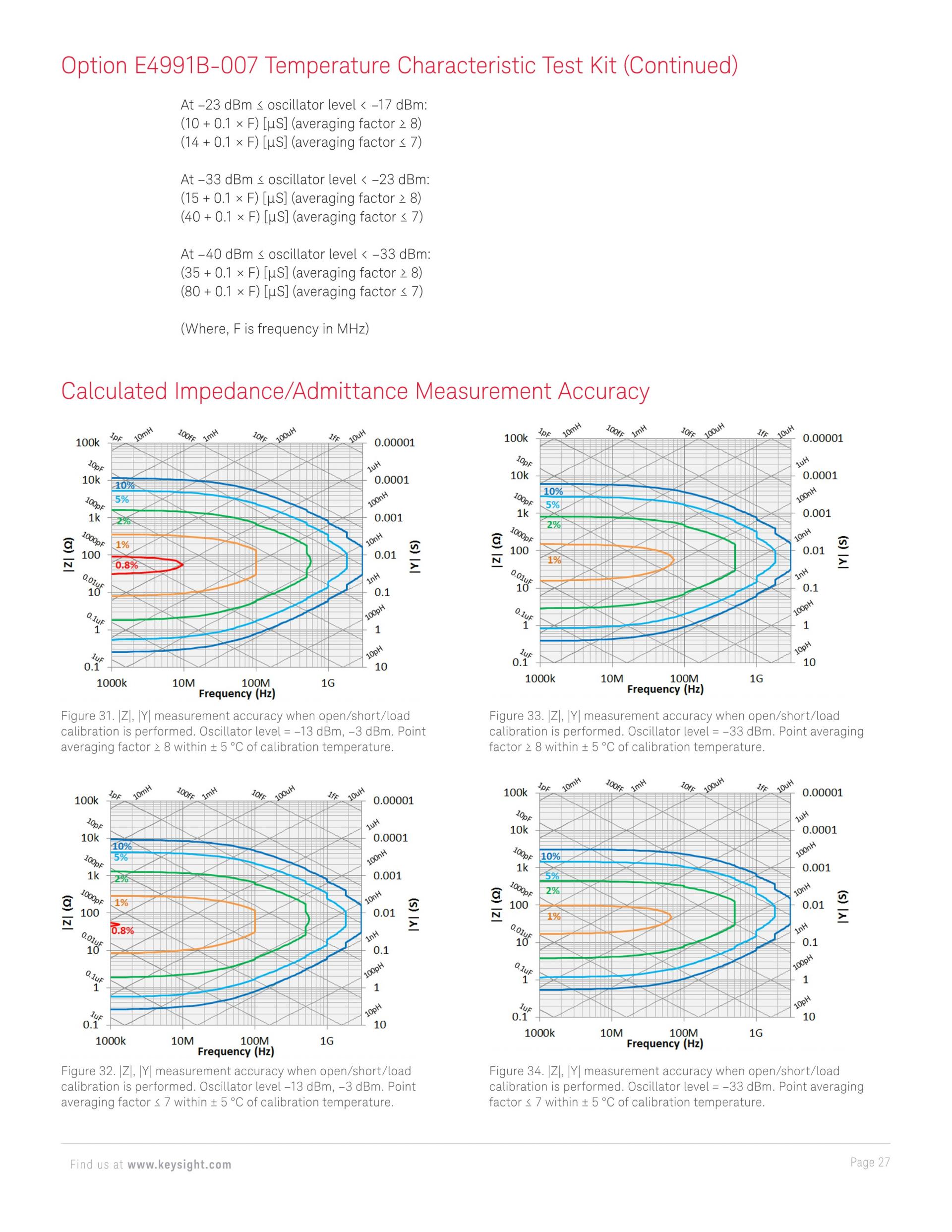

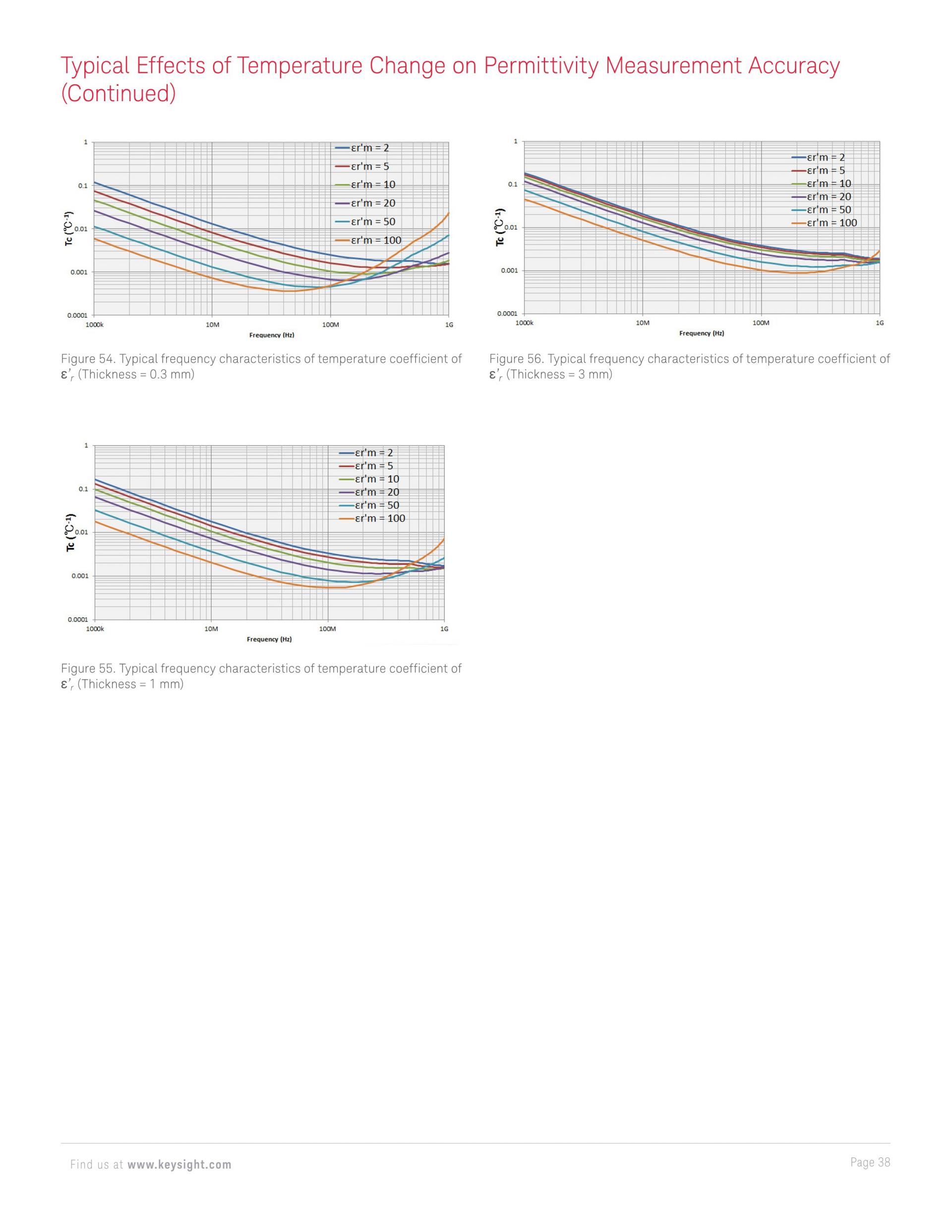

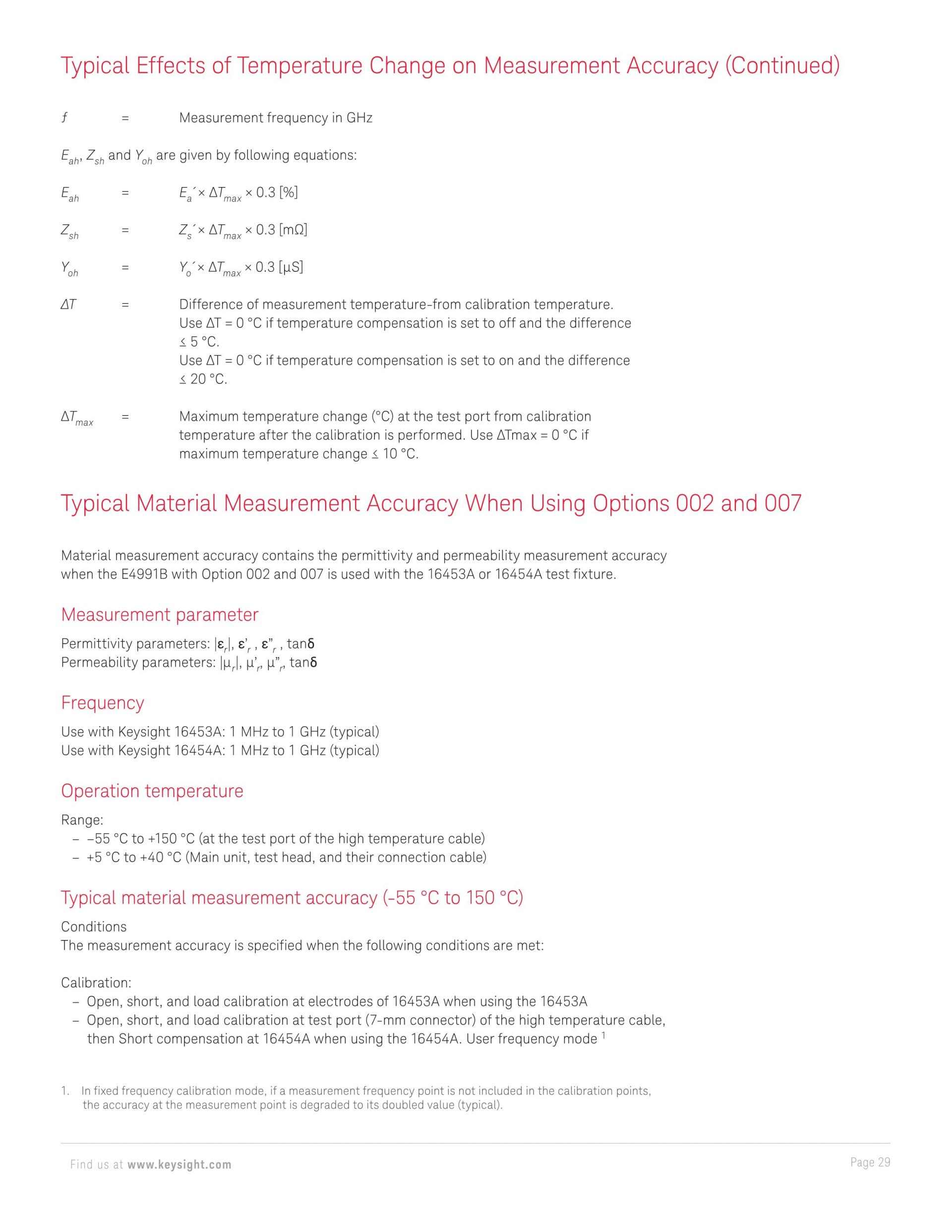

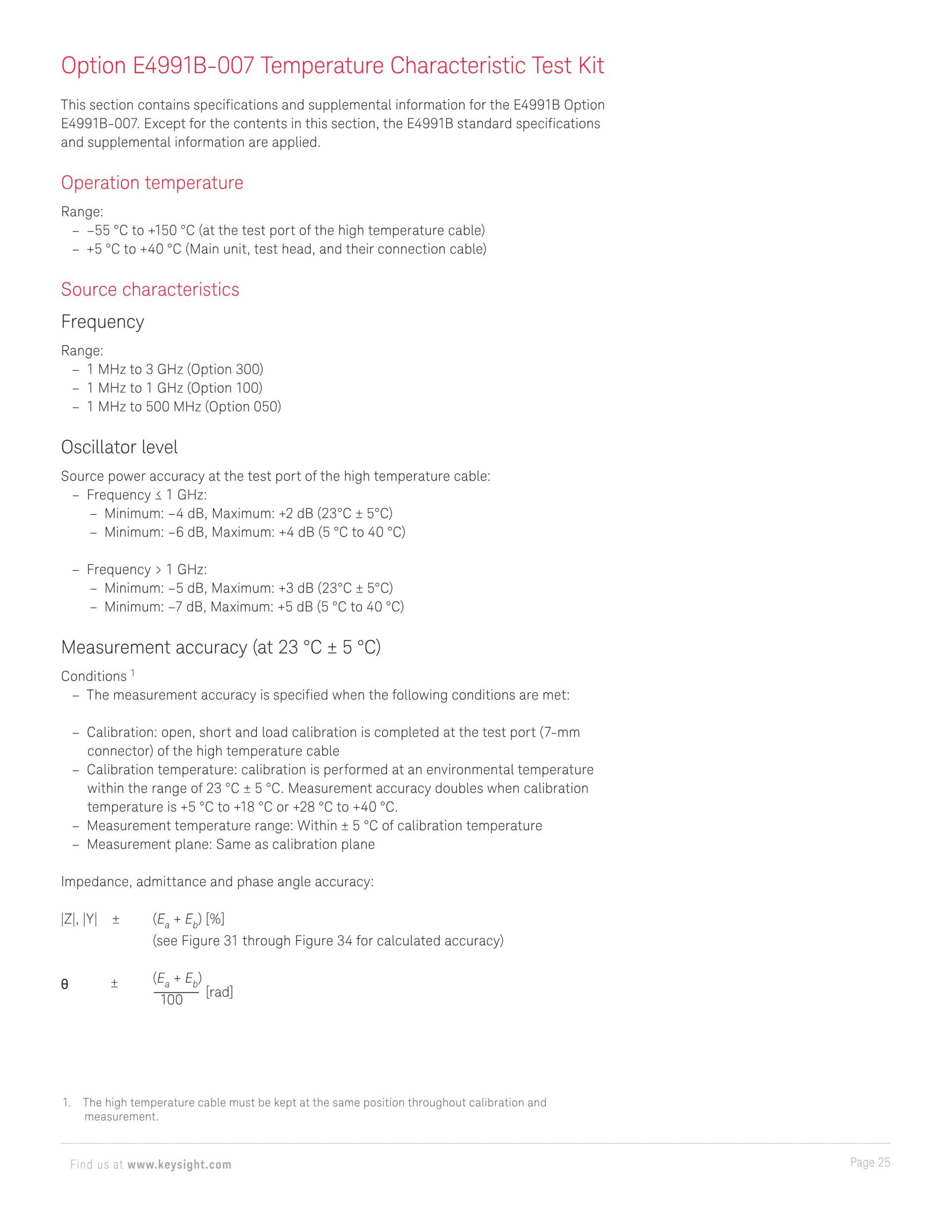

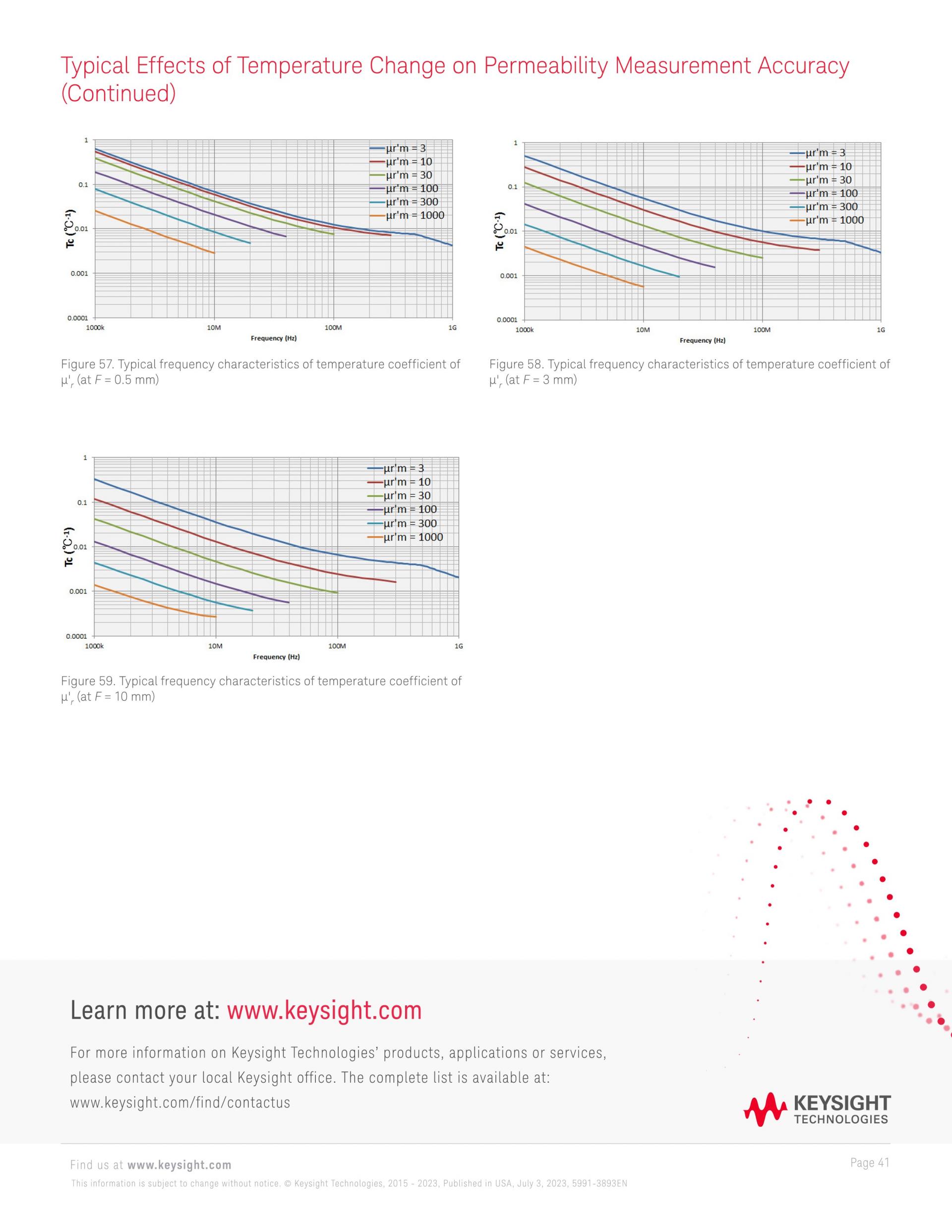

- 온도 특성 측정(옵션 007) 및 신뢰할 수 있는 온웨이퍼 측정(옵션 010) 기능
재료 측정 옵션은 온도 특성 분석 기능(옵션 007)과 유전율 및 투과도의 직접 판독 기능(옵션 002)을 제공합니다.

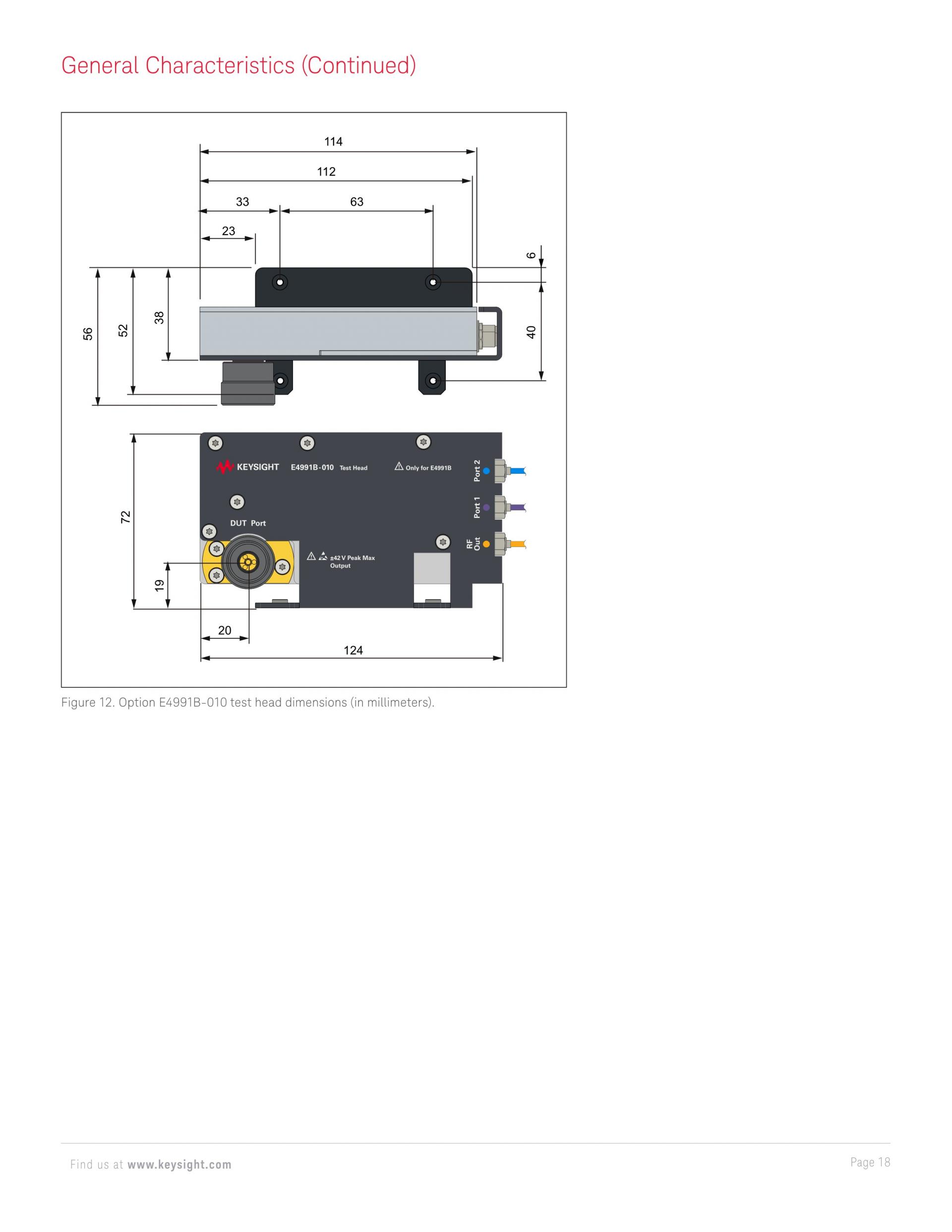

프로브 스테이션 연결 키트(옵션 010)는 최대 3 GHz의 정확한 온웨이퍼 또는 마이크로 구성 요소 임피던스 측정 솔루션을 제공합니다.
E4991B는 간단하고 신뢰할 수 있는 측정을 수행하도록 설계된 광범위한 테스트 액세서리를 지원합니다.
R&D 팀인지, QA 또는 검사 팀인지에 관계없이, E4991B는 전자 구성요소, 반도체 디바이스 및 재료의 특성을 분석하고 평가하기 위한 이상적인 솔루션입니다.
재료 측정에서 E4991B는 N1500A-005 재료 측정 제품군과 함께 사용되며 픽스처 설정부터 보고서 생성까지 용이한 측정(최대 1 GHz)을 제공합니다.
E4991B E4991B KEYSIGHT KEYSIGHT E4991B E4991B 키사이트 키사이트 E4991B
