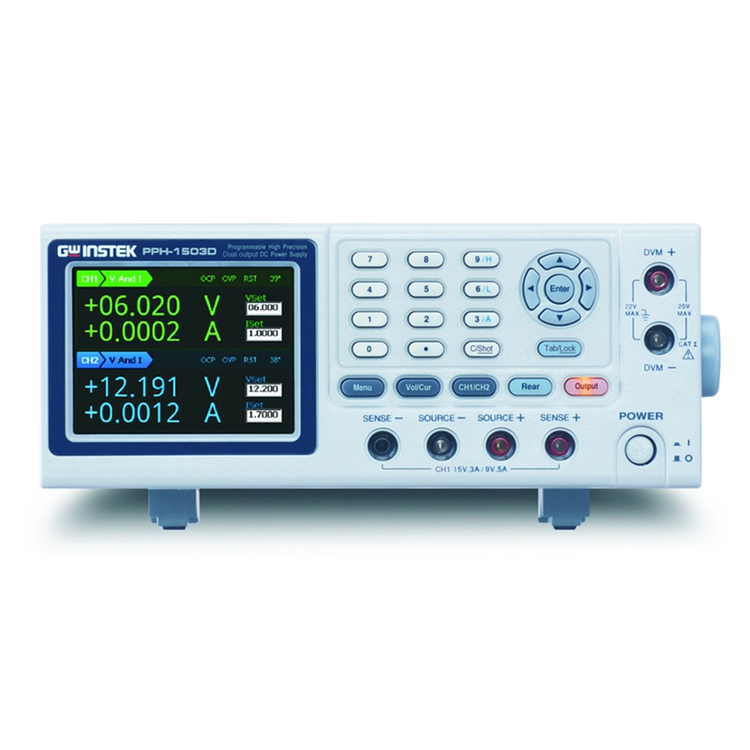

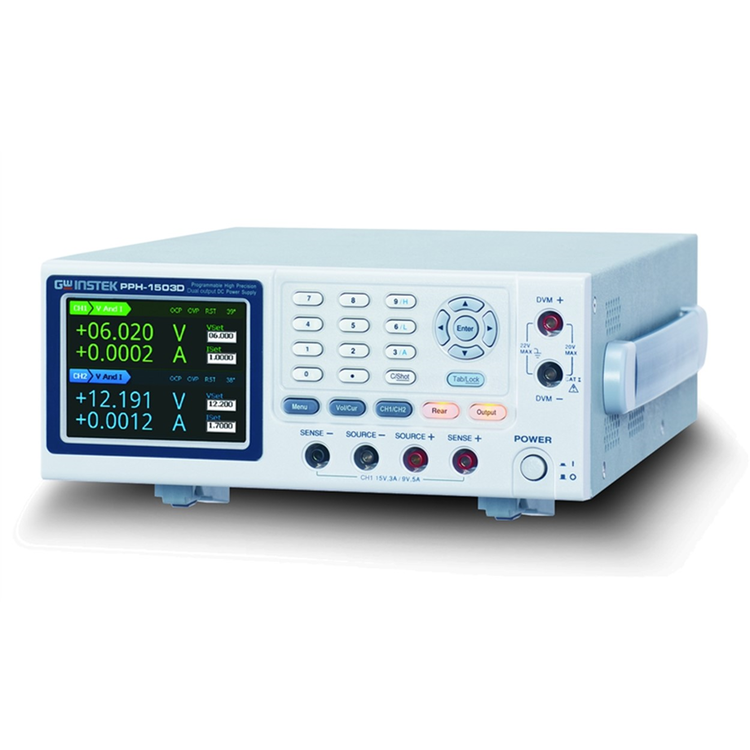

GW INSTEK PPH-1503 · PPH-15xxD 프로그래머블 리니어 DC 전원공급기
가격문의(상세정보 참조)

PPH-1503은 15V/3A 또는 9V/5A의 이중 범위를 지원하는 고속 고정밀 DC 전원 공급 장치입니다. PPH-1503은 낮은 전력 소비 요구 사항과 전압 및 전류 모두의 정확도, 속도 및 분해능에 대한 사용자의 큰 요구 사항을 충족하도록 독점적으로 설계되었습니다. 회로는 부하 변화를 경험하는 동안 안정적인 전압 출력을 제공하기 위해 신속한 응답 기능으로 설계되었습니다. 예를 들어, 휴대폰을 대기 모드에서 통화 모드로 전환할 때 전류 소비는 밀리초 내에 크게 변경됩니다. 부하 전류가 전류 제한을 초과하면 제한 및 트립의 두 가지 작동 모드를 선택할 수 있습니다. 제한 모드에서 PPH-1503은 자동으로 정전류(CC) 모드로 전환됩니다. 트립 모드에서는 전압 출력이 자동으로 꺼집니다.


PPH-15xxD 고정밀 측정 기능은 1mV/0.1uA의 최대 분해능과 33us의 최소 펄스 전류 폭을 구현하여 고객의 고분해능 및 펄스 전류 측정 애플리케이션 요구 사항을 충족합니다. 빠른 부하 전류 변화는 DUT의 내부 회로 작동에 영향을 미치는 일반 전원 공급 장치의 전압 저하를 초래합니다. PPH-15xxD는 전류 레벨이 전체 스케일의 10%에서 100%로 변할 때 출력 전압을 이전 전압 출력의 100mV 이내로 40us 이내에 회복할 수 있는 우수한 과도 회복 시간을 갖추고 있습니다. 또한, 기존의 전원 공급 장치는 설정 전압이 변경되면 설정 전압 값에 신속하게 응답할 만큼 응답 속도가 충분하지 않습니다. PPH-15xxD의 상승 시간은 0.2ms, 하강 시간은 0.3ms이며, 이는 기존 전원 공급 장치보다 100배 더 빠릅니다. 따라서 PPH-15xxD는 DUT가 큰 과도 전류 출력에서 작동하는 경우에도 DUT에 안정적인 출력 전압을 제공할 수 있습니다. PPH-15xxD의 내부 고속 샘플링 회로 설계는 샘플링 속도가 64K이므로 전류 프로브와 오실로스코프를 사용하지 않고 펄스 전류 측정을 수행할 수 있습니다.
