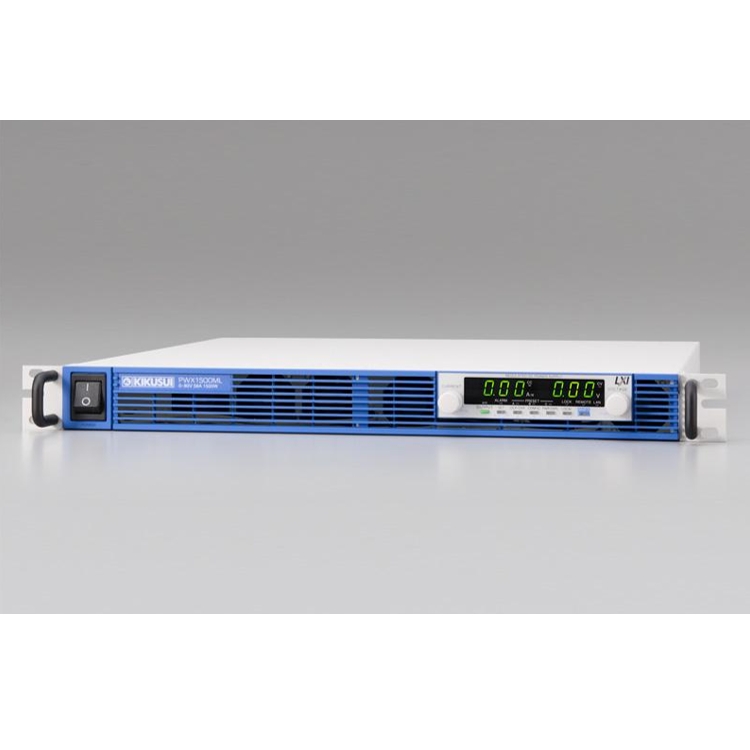

PWX 시리즈는 19인치 랙 마운트 전원으로서 최적화 설계된 CVCC 가변형 스위칭 직류 안정화 전원입니다.
시스템 업에 불가결한 통신 인터페이스군, LAN, USB, RS-232C를 표준 탑재하였고, 출력 사양으로서는 출력 전원 750W와 1500W의 2타입이 있습니다.
- 정격출력 전력: 750W/1500W
- 정격출력 전압: 30V/80V
- 출력은 넓은 전압, 전류 설정의 조합이 가능한 전력형(3배 비율)
- 역률 개선 회로 탑재: 0.99(100V 입력 시), 0.97(200V 입력 시) *TYP값
- 입력 전원 전압은 유니버설 대응(85V~265V)
- LAN(LXI 대응)/USB/RS-232C 인터페이스를 표준 장착
- 다채널 운용을 효율화하는 VMCB(가상 멀티 채널 버스) 기능
- 에뮬레이션 설정, 커맨드 언어 설정 기능
- 랙 마운트의 실장 효율을 높이는 높이 1U의 박형, 경량 설계
- 원 컨트롤 병렬 운전 기능(동일 기종 최대 4대)
- 단순 직렬 운전(동일 기종 2대, 650V 모델은 제외됩니다)
- 아날로그 외부 제어(전압, 저항에 의한 출력 제어, 접점 신호에 의한 ON, OFF)
- 아날로그 모니터 출력(출력 전압, 전류 및 동작 모드의 감시)
- 과전압 보호, 과전류 보호, 과열 보호 등의 각종 보호 기능
- 메모리 기능(전압/전류/OVP/OCP/UVL의 각 설정이 3세트)
- 리모트 센싱 기능
- 브리더(싱크) ON, OFF가 가능(전지의 방전 방지 등에)
- CV, CC 우선 기동 기능(출력 ON 시의 오버슈트를 방지)
- 내부 저항 가변 기능 (공장 옵션 *PWX750ML 제외)
클릭 하시면 이동합니다.
개요
PWX 시리즈는 랙 마운트 전원으로서 최적화 설계된 CVCC 가변형 스위칭 직류 안정화 전원입니다.
디자인은 실장 효율을 높이기 위해 19인치 랙 폭의 박형 형상으로 하고, 내부 냉각의 흡배기도 전후면만으로 함으로써 상하를 밀착시킨 실장이 가능하게 되었습니다. 또한 본 시리즈는 시스템 업에 불가결한 통신 인터페이스군, LAN, USB, RS-232C를 표준 탑재. VMCB(가상 멀티 채널 버스) 기능을 병용함으로써 1 대 N은 물론, N 대 M 및 대규모 네트워크형 원격 제어, 감시를 효율적으로 실시할 수가 있습니다. 특히 LAN은 LXI 대응※이므로 PC, 스마트폰, 태블릿 등의 WEB 브라우저로부터의 제어, 감시가 가능. 다른 건물에 있는 전원의 원격관리 등도 손쉽게 실현할 수가 있습니다.
출력 사양으로서는 출력 전원 750W와 1500W의 2타입이 있으며, 동작 영역은 넓은 전압, 전류 설정의 조합이 가능한 '3배 비율'의 전력형. 예를 들면 정격출력 전력 1500W 타입의 PWX1500ML에서는 80V-18.75A에서 26.8V-56A까지 심리스한 동작이 가능합니다. 또한, 입력 전원 전압도 85V~265V의 유니버설 사양으로 하고, 고조파 전류 제어를 위한 PFC(역률 개선 회로)도 내장. 그 외에 아날로그 외부 제어, 모니터 출력, 마스터 슬레이브 병렬 운전 기능, 각종 보호 기능, 메모리 기능 등을 탑재하고 있습니다.
※LXI: LAN eXtention for Instrumentation
특징
성능 · 기능
- 정격출력 전력: 750W/1500W
- 정격출력 전압: 30V/80V
- 출력은 넓은 전압, 전류 설정의 조합이 가능한 전력형(3배 비율)
- 역률 개선 회로 탑재: 0.99(100V 입력 시), 0.97(200V 입력 시) *TYP값
- 입력 전원 전압은 유니버설 대응(85V~265V)
- LAN(LXI 대응)/USB/RS-232C 인터페이스를 표준 장착
- 다채널 운용을 효율화하는 VMCB(가상 멀티 채널 버스) 기능
- 에뮬레이션 설정, 커맨드 언어 설정 기능
- 랙 마운트의 실장 효율을 높이는 높이 1U의 박형, 경량 설계
- 원 컨트롤 병렬 운전 기능(동일 기종 최대 4대)
- 단순 직렬 운전(동일 기종 2대, 650V 모델은 제외됩니다)
- 아날로그 외부 제어(전압, 저항에 의한 출력 제어, 접점 신호에 의한 ON, OFF)
- 아날로그 모니터 출력(출력 전압, 전류 및 동작 모드의 감시)
- 과전압 보호, 과전류 보호, 과열 보호 등의 각종 보호 기능
- 메모리 기능(전압/전류/OVP/OCP/UVL의 각 설정이 3세트)
- 리모트 센싱 기능
- 브리더(싱크) ON, OFF가 가능(전지의 방전 방지 등에)
- CV, CC 우선 기동 기능(출력 ON 시의 오버슈트를 방지)
- 내부 저항 가변 기능 (공장 옵션 *PWX750ML 제외)
LAN 표준 장착×VMCB(가상 멀티 채널 버스) 기능으로 네트워크형 원격 제어, 감시를 지원
PWX 시리즈는 통신 인터페이스로서 LAB, USB, RS-232C를 표준으로 장착하고 있습니다. 또한, 복수의 PWX 시리즈를 가상 그룹화해서 관리할 수 있는 'VMCB(가상 멀티 채널 버스)' 기능(*1)을 병용함으로써 1 대N은 물론, N 대M 및 대규모 네트워크형 원격 제어, 감시를 효율적으로 실시할 수가 있습니다. 특히 LAN은 LXI(LAN eXtension for Instrumentation) 대응이므로 PC, 스마트폰, 태블릿 등의 WEB 브라우저로부터 PWX 시리즈에 탑재되어 있는 WEB 서버에 접속해서 전원을 제어, 감시할 수가 있습니다.
또한, 별매의 시퀀스 작성, 제어 소프트웨어 SD013-PWX(Wavy for PWX)에서는 VMCB 접속된 PWX 시리즈를 채널 지정으로(개별적으로) 설정하는 것은 물론, 글로벌 커맨드를 이용한 일괄 제어도 가능(*2). 복수 기기를 일제히 출력 ON/OFF하거나, 출력 전압, 전류치 조작 등을 할 수가 있습니다.
*1:PWX750ML 펌웨어 Ver.2.0 이상에서 대응
*2:Wavy for PWX의 '직접 제어'에서만 유효합니다. 또한 글로벌 커맨드는 VXI-11/HiSLIP/SCPI-RAW 제어에서도 이용 가능합니다.
LAN 인터페이스와 VMCB에 의한 기본 구성(예)
PC와 PWX 시리즈를 허브를 사용해서 LAN 접속하고, 가상 그룹화하는 PWX 시리즈를 아래 그림과 같이 설정합니다. 또한, 가상 그룹 설정 수는 최대 255, 1그룹당 최대 구성 대수는 31이며, 그룹 내의 기종 혼재도 가능합니다.
탑재 WEB 서버로 간단히 접속
PC, 스마트폰, 태블릿의 WEB 브라우저로부터 PWX 시리즈에 탑재된 WEB 서버에 접속해서 제어, 감시할 수가 있습니다.
동작 영역: 3배 비율의 전력형 동작
동작 영역은 넓은 전압, 전류 설정의 조합이 가능한 '3배 비율'의 전력형. 예를 들면 정격출력 전력 1500W 타입의 PWX 1500ML에서는 80V-18.75A에서 26.8V-56A까지 심리스한 동작이 가능합니다.
애플리케이션 소프트웨어
시퀀스 작성, 제어 소프트웨어 SD013-PWX(Wavy for PWX)
전원의 자동시험을 지원하는 소프트웨어.
마우스를 사용해서 그림을 그리는 감각과 표 계산하는 감각으로 작성 및 편집!
[SD013-PWX(Wavy for PWX)]는 기쿠스이제의 전원장치 시퀀스 작성, 편집을 지원하기 위한 소프트웨어입니다. Wavy for PWX는 PC를 사용해서 생각한 시퀀스 패턴을 직감적 및 감각적으로 프로그램 언어를 잘 알지 못하는 분이라도 손쉽게 만들 수 있는 것을 목표로 개발되었습니다. 전압, 전류의 모니터링, 로깅 등, 리모컨 감각으로 전원을 조작할 수가 있게 되었습니다.
내부 저항 가변 기능
내부 저항 가변 기능은 정전압 동작 상태에서 출력 전류 값에 따라 출력 전압 값을 설정 한 저항 값에 따라 저하시키는 기능입니다. 이차 전지, 태양 전지, 연료 전지 등의 내부 저항을 간이 적으로 모의 할 수 있습니다. 또한 저항 값은 본체의 구성 설정 및 통신 인터페이스 (LAN / USB / RS232C)보다 설정할 수 있습니다.
*공장 옵션 *PWX750ML 제외
라인 업
모델 | 사양 |
PWX750LF | 3배 비율의 전압・전류 가변역을 지닌 전력형 전원, 높이 1U(약44mm), 가로 폭은 풀 랙 크기, 랙마운트에 적합한 박형・경량 설계, 정격출력 :750W,0-30V/0-75A 역률 개선회로 탑재: 0.99(TYP값/100V 입력 시), 0.97(TYP값/200V 입력 시), LAN/USB/RS-232C 인터페이스를 표준 장비(LAN은 LXI 대응) |
PWX1500L | 3배 비율의 전압・전류 가변역을 지닌 전력형 전원, 높이 1U(약44mm), 가로 폭은 풀 랙 크기, 랙마운트에 적합한 박형・경량 설계, 정격출력 :1500W,0-30V/0-150A 역률 개선회로 탑재: 0.99(TYP값/100V 입력 시), 0.97(TYP값/200V 입력 시), LAN/USB/RS-232C 인터페이스를 표준 장비(LAN은 LXI 대응) |
PWX750ML | 3배 비율의 전압・전류 가변역을 지닌 전력형 전원, 높이 1U(약44mm), 가로 폭은 하프 랙 사이즈, 랙마운트에 적합한 박형・경량 설계, 정격출력 :750W,0-80V/0-28A 역률 개선회로 탑재: 0.99(TYP값/100V 입력 시), 0.97(TYP값/200V 입력 시), LAN/USB/RS-232C 인터페이스를 표준 장비(LAN은 LXI 대응) |
PWX750MLF | 3배 비율의 전압・전류 가변역을 지닌 전력형 전원, 높이 1U(약44mm), 가로 폭은 풀 랙 크기, 랙마운트에 적합한 박형・경량 설계, 정격출력 :750W,0-80V/0-28A 역률 개선회로 탑재: 0.99(TYP값/100V 입력 시), 0.97(TYP값/200V 입력 시), LAN/USB/RS-232C 인터페이스를 표준 장비(LAN은 LXI 대응) |
PWX1500ML | 3배 비율의 전압・전류 가변역을 지닌 전력형 전원, 높이 1U(약44mm), 가로 폭은 풀 랙 크기, 랙마운트에 적합한 박형・경량 설계, 정격출력 :1500W,0-80V/0-56A 역률 개선회로 탑재: 0.99(TYP값/100V 입력 시), 0.97(TYP값/200V 입력 시), LAN/USB/RS-232C 인터페이스를 표준 장비(LAN은 LXI 대응) |
PWX750MHF | 3배 비율의 전압・전류 가변역을 지닌 전력형 전원, 높이 1U(약44mm), 가로 폭은 풀 랙 크기, 랙마운트에 적합한 박형・경량 설계, 정격출력 :750W,0-230V/0-10A 역률 개선회로 탑재: 0.99(TYP값/100V 입력 시), 0.97(TYP값/200V 입력 시), LAN/USB/RS-232C 인터페이스를 표준 장비(LAN은 LXI 대응) |
PWX1500MH | 3배 비율의 전압・전류 가변역을 지닌 전력형 전원, 높이 1U(약44mm), 가로 폭은 풀 랙 크기, 랙마운트에 적합한 박형・경량 설계, 정격출력 :1500W,0-230V/0-20A 역률 개선회로 탑재: 0.99(TYP값/100V 입력 시), 0.97(TYP값/200V 입력 시), LAN/USB/RS-232C 인터페이스를 표준 장비(LAN은 LXI 대응) |
PWX750HF | 3배 비율의 전압・전류 가변역을 지닌 전력형 전원, 높이 1U(약44mm), 가로 폭은 풀 랙 크기, 랙마운트에 적합한 박형・경량 설계, 정격출력 :750W,0-650V/0-3.5A 역률 개선회로 탑재: 0.99(TYP값/100V 입력 시), 0.97(TYP값/200V 입력 시), LAN/USB/RS-232C 인터페이스를 표준 장비(LAN은 LXI 대응) |
PWX1500H | 3배 비율의 전압・전류 가변역을 지닌 전력형 전원, 높이 1U(약44mm), 가로 폭은 풀 랙 크기, 랙마운트에 적합한 박형・경량 설계, 정격출력 :1500W,0-650V/0-7A 역률 개선회로 탑재: 0.99(TYP값/100V 입력 시), 0.97(TYP값/200V 입력 시), LAN/USB/RS-232C 인터페이스를 표준 장비(LAN은 LXI 대응) |
옵션 (관련 제품)
PIA5100
GPIB 컨버터
GPIB를 탑재하지 않은 당사제 계측기/전원의 RS232C 또는 USB 인터페이스를 통하여 GPIB 기능을 제공하는 인터페이스 변환기입니다. [DC5V 전원 케이블, 마그넷 시트 부속]
AC1-3P2R5M-IEC320-EU
750W 모델용AC 케이블 (PWX시리즈)
750W 모델용AC 케이블, 유럽 대상 플러그 포함, 전장 2.5m (정격전압 250V/ 정격전류 10A)
AC1-3P2R5M-IEC320-CN
750W 모델용AC 케이블 (PWX시리즈)
750W 모델용AC 케이블, 중국 대상 플러그 포함, 전장2.5m (정격전압 250V/ 정격전류 10A)
AC2-3P3M-IEC320-UL
750W 모델용AC 케이블 (PWX시리즈)
750W 모델용AC 케이블, 일미 대상 플러그 포함, 전장3m (정격전압 125V/ 정격전류 15A)
AC5.5-3P3M-M4C-VCTF
1500W AC 코드 (PWX시리즈/PWR-01시리즈)
1500W AC 코드, 전장3m
KRA1-PWX HALF SINGLE
랙마운트 어댑터(PWX시리즈)
랙마운트 어댑터, 1U 하프 단독 실장용 랙마운트 어댑터
KRA1-PWX HALF PAIR
랙마운트 어댑터(PWX시리즈)
랙마운트 어댑터, 1U 하프 연결 실장용 랙마운트 어댑터
KRB1-PWX SUPPORT ANGLE
박형 서포트 앵글(PWX시리즈)
박형 서포트 앵글, 당사 화장 랙 KRC/KRO 시리즈 1U 타입 밀착 실장용
PC01-PWX
병렬운전 케이블(PWX시리즈)
병렬운전 케이블 2대 병렬용
PC02-PWX
병렬운전 케이블(PWX시리즈)
병렬운전 케이블 3대 병렬용
PC03-PWX
병렬운전 케이블(PWX시리즈)
병렬운전 케이블 4대 병렬용
RD-8P/9P
RS232C 컨트롤용 변환 케이블
RS232C 컨트롤용 변환 케이블 Dsub9P - RJ45
Wavy for PWX (SD013-PWX)
시퀀스 작성 소프트웨어
PWX 시리즈용 시퀀스 작성 소프트웨어
ISO PROG VOLT CONT PWX OPTION
절연 아날로그 인터페이스(PWX시리즈)
PWX 시리즈용 전압제어형 절연 아날로그 인터페이스 *공장 옵션
ISO PROG CURR CONT PWX OPTION
절연 아날로그 인터페이스(PWX시리즈)
PWX 시리즈용 전류제어형 절연 아날로그 인터페이스 *공장 옵션
VARIABLE INTERNAL RESISTANCE PWX OPTION
내부 저항 가변 기능 (PWX 용)
내부 저항 가변 기능은 정전압 동작 상태에서 출력 전류 값에 따라 출력 전압 값을 설정 한 저항 값에 따라 저하시키는 기능입니다. 이차 전지, 태양 전지, 연료 전지 등의 내부 저항을 간이 적으로 모의 할 수 있습니다. 또한 저항 값은 본체의 구성 설정 및 통신 인터페이스 (LAN / USB / RS232C)보다 설정할 수 있습니다. *공장 옵션 *PWX750ML 제외
