PQ3198 선택 가이드
HIOKI PQ3198 전원품질 분석기의 측정 조건과 필요한 구성을 확인하고 선택하세요.
핵심 기능과 구성
- IEC 61000-4-30 Edition 3 Class A 대응
- 전압 변동·고조파·전원 이상 기록
- 전류 센서 선택에 따른 측정 구성
선택 전에 확인할 조건
- 본체와 센서 포함 키트를 구분해 선택하세요.
- 전류 범위와 도체 지름에 맞는 센서가 필요합니다.
구성·견적 문의
단상·삼상 배선, 전압, 최대 전류와 기록 기간을 알려주세요.
구성·견적 문의히오키 ・ HIOKI

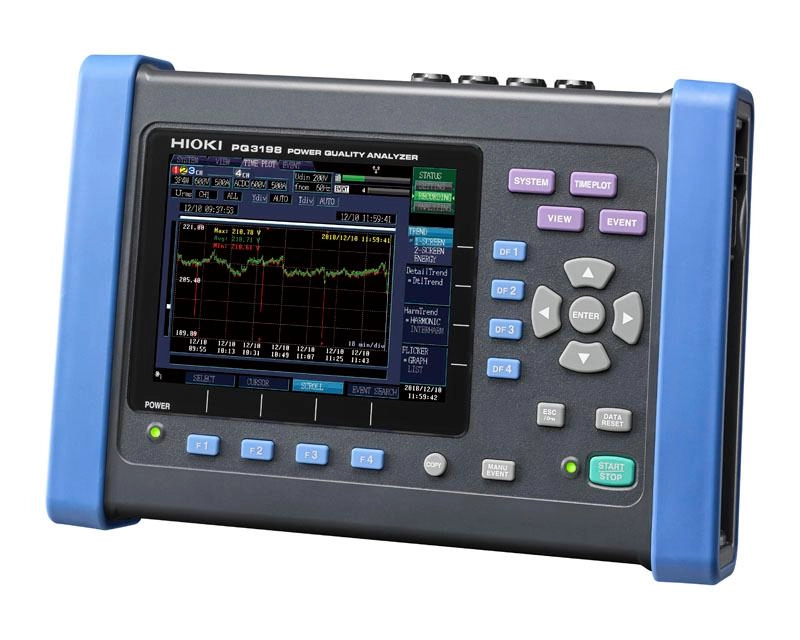

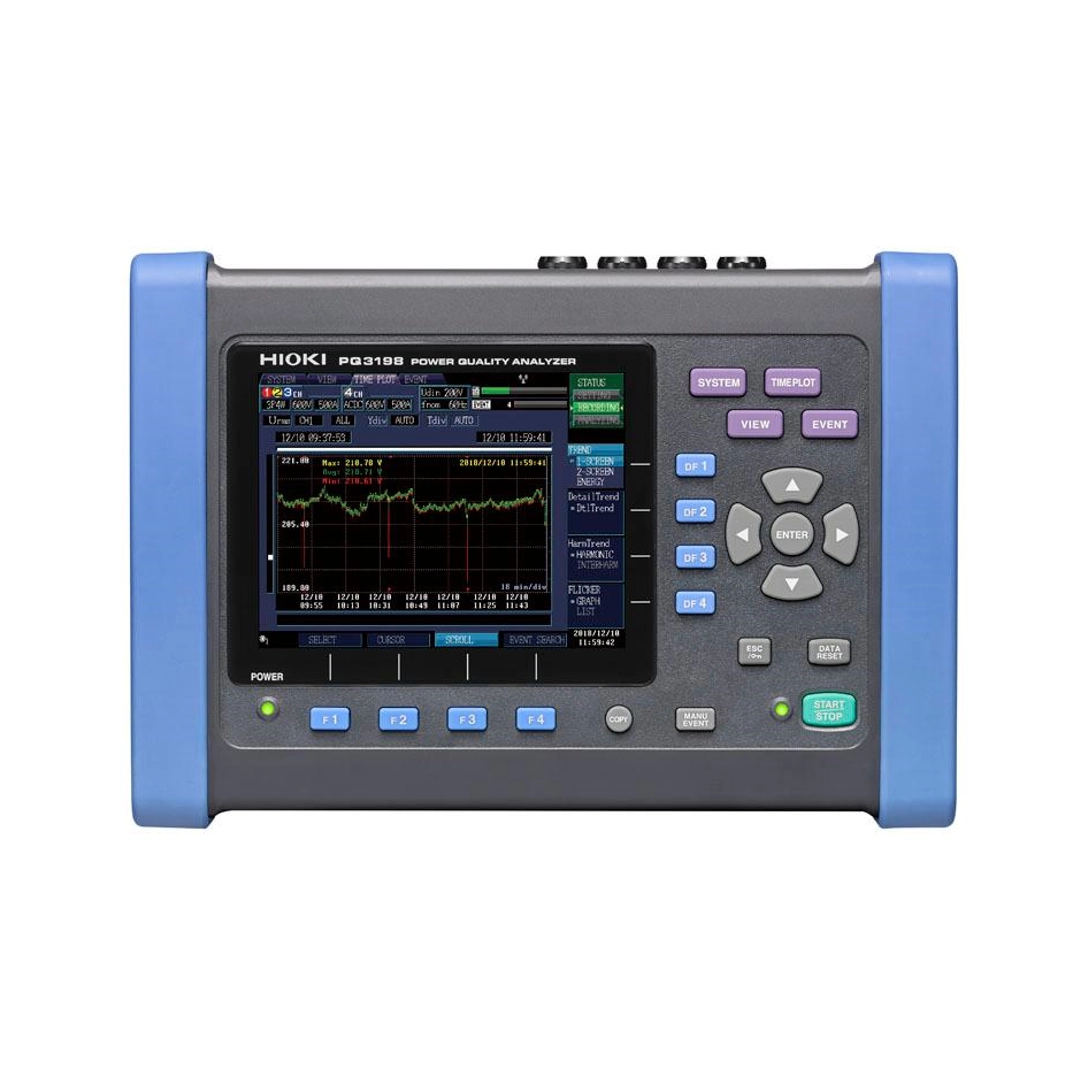

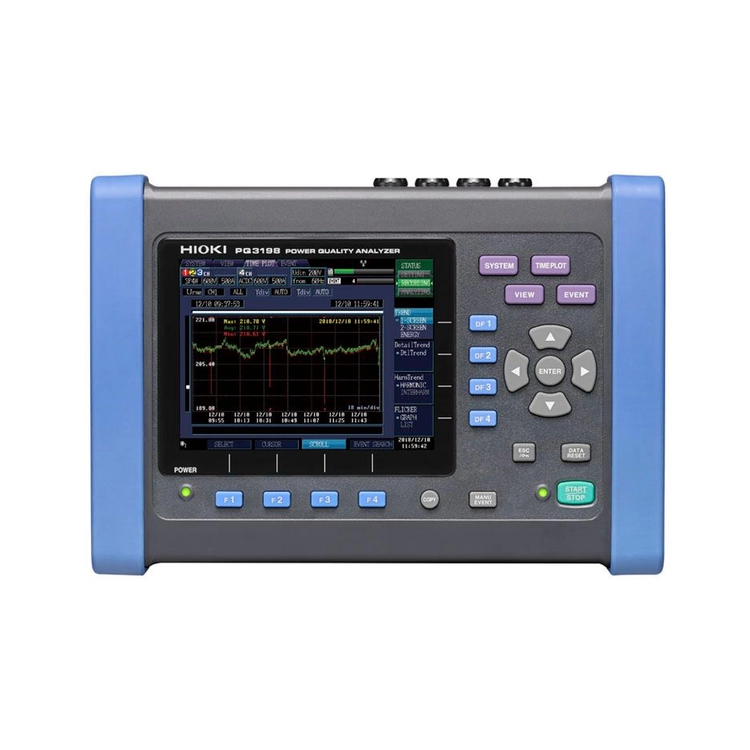

PQ3198
전원품질 아날라이저
PQ3198 POWER QUALITY ANALYZER

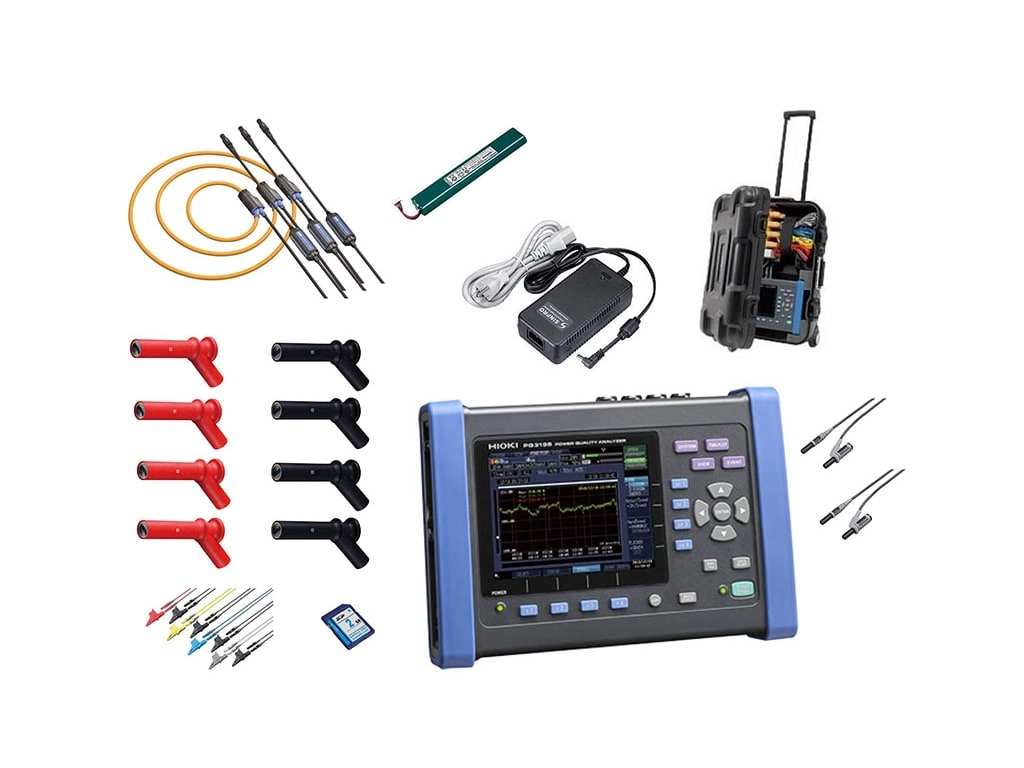

제품번호 (발주 코드)
| PQ3198 | 본체만 포함, 전류 센서 별도판매 |
|---|---|

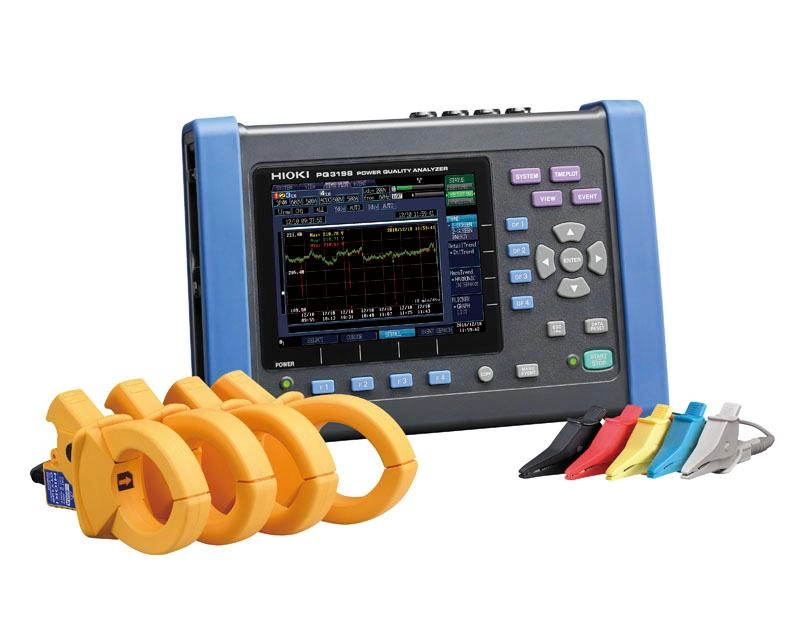

| PQ3198-92 | CT7136(600A) 4개, L1021-02 3개, C1009 세트품 |
| PQ3198-94 | CT7045(6000A) 4개, L1021-02 3개, C1009 세트품 |
전원의 보수관리와 트러블 해석을 간단, 확실하게

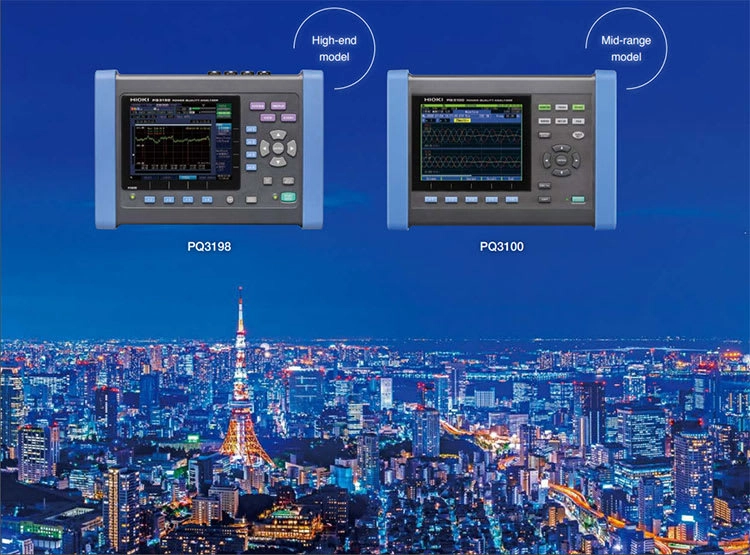

트러블이 발생하지 않도록 평소에 유지 관리하는 것이 중요합니다. 또한 기기 고장이나 급격한 전력 수요 등이 원인으로, 전원 트러블이 발생한 경우에는 신속하게 원인을 파악해야 합니다. 전원품질 아날라이저 PQ3198,PQ3100은 다양한 전원 이상을 확실하게 포착하는 측정성능과, 결선부터 기록까지 막힘이 없는 뛰어난 조작성으로 확실한 전원 해석을 지원합니다. |  |
기기의 전원 트러블 해석에
예기치 못한 기기의 오동작이나 돌발 정지의 원인 조사에 도움이 됩니다. |  |
전력계통의 전원품질 기록에
또한, 부속 소프트웨어 PQ ONE으로 간단히 해석이 가능합니다. |  |

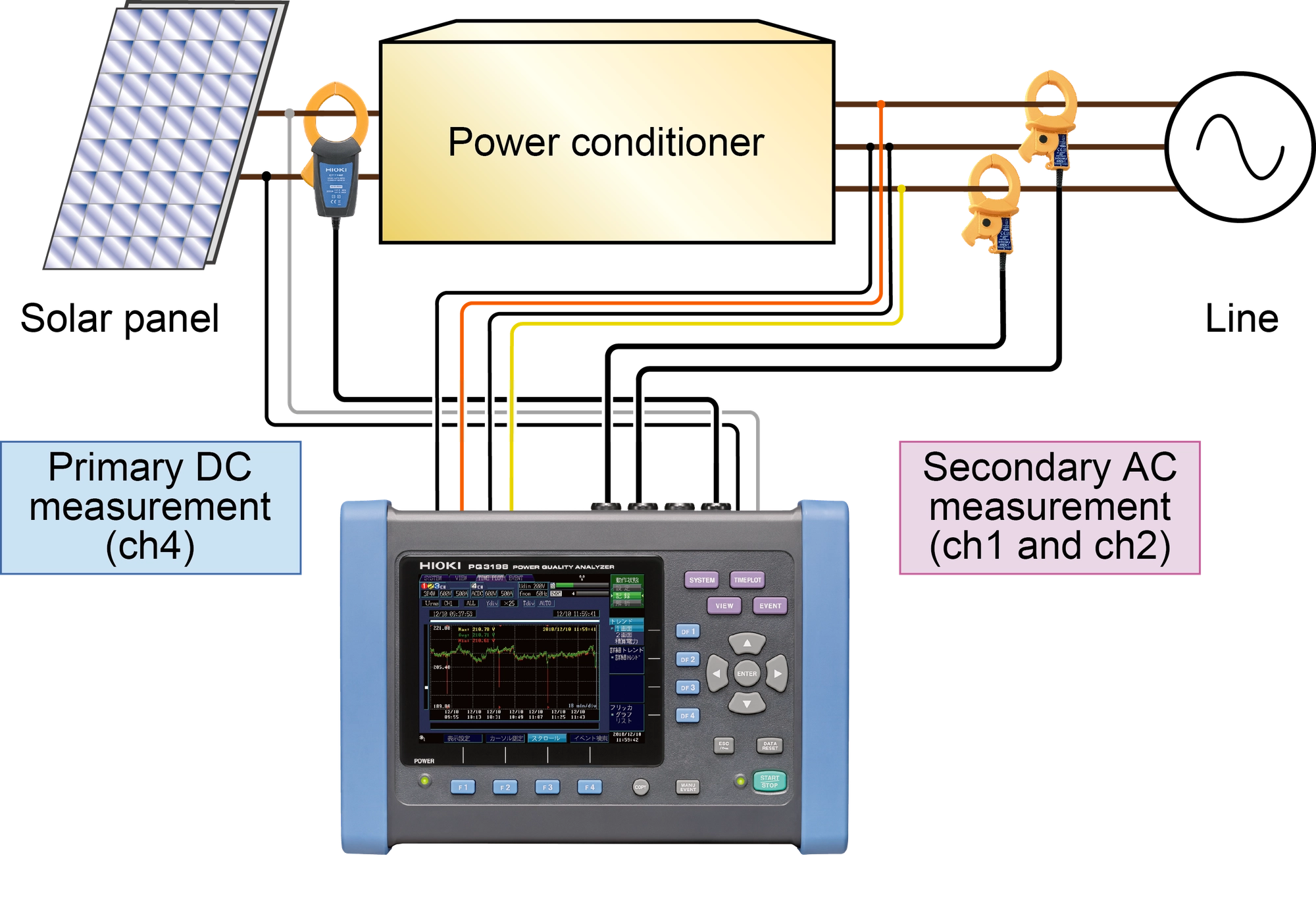

AC/DC 전력측정에
센서 전원은 본체에서 공급할 수 있으므로 추가로 전원을 준비할 필요 없습니다. |  |
간단 설정만으로 확실한 전원 이상 포착
|  |
간단 설정만으로 확실한 전원 이상 포착
| |
이벤트 파형과 트렌드 그래프를 동시 기록
|  |
이벤트 파형과 트렌드 그래프를 동시 기록
전압상승, 전압강하, 돌입전류 발생시는 30초간의 1/2 실효값 변동도 동시에 기록할 수 있습니다. |  |
국제규격 IEC 61000-4-30 Ed.2 Class A 대응
캡 없이 연속 연산, 스웰/딥/순간정전 등의 이벤트 검출방법. GPS（옵션）를 사용한 시각 동기 등, 규격에 대응한 계측이 가능합니다. Class A 란? Class A는 국제규격 IEC 61000-4-30 에 정의되어 있습니다. 서로 다른 측정기로 측정한 각각의 결과를 비교, 논의할 수 있도록, 전원품질 파라미터・정확도・규격의 적합성 등이 규정되어 있습니다. |  |
고전압 ・광대역
또한, 2kHz〜80kHz 까지의 고차고조파성분(Supraharmonics)도 측정합니다. 인버터 기기의 보급에 따라, 이 대역에서의 오동작이나 고장요인으로 이어지는 케이스가 증가하고 있습니다. |  |

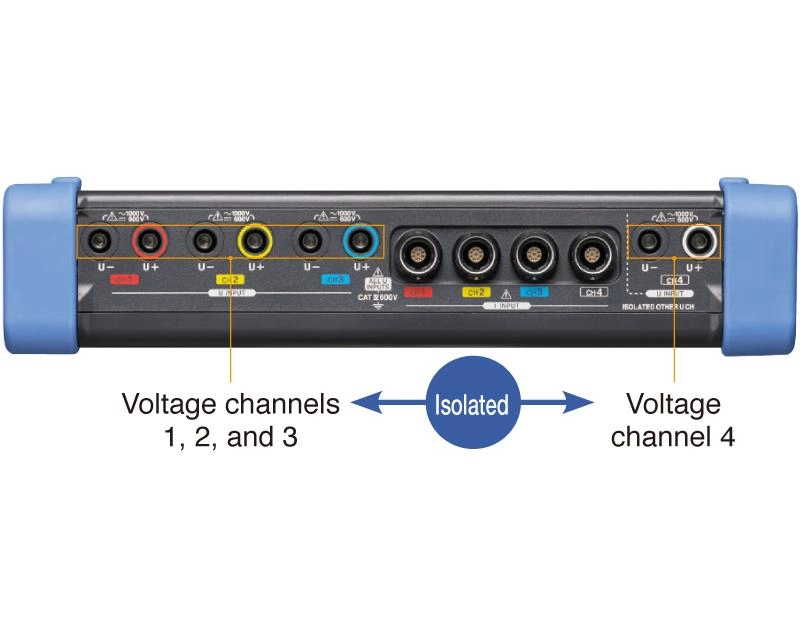

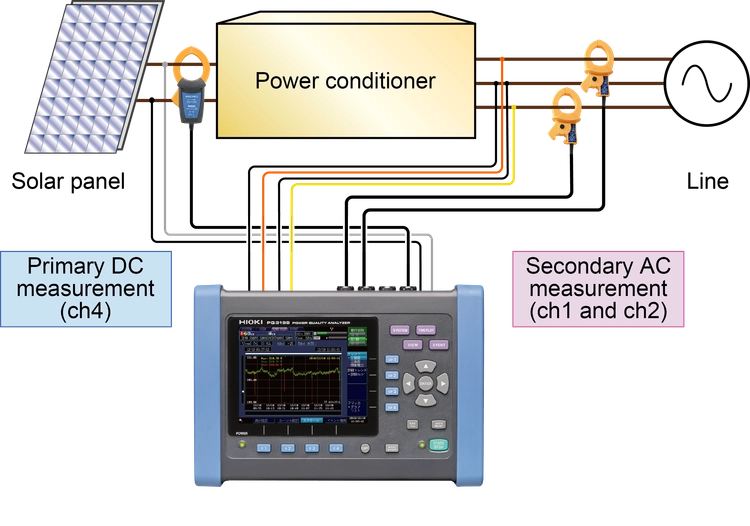

2계통 측정
적용 사례
|  |
EV자동차용 급속충전기의 전원품질확인
|  |
인버터 간이 측정
|  |

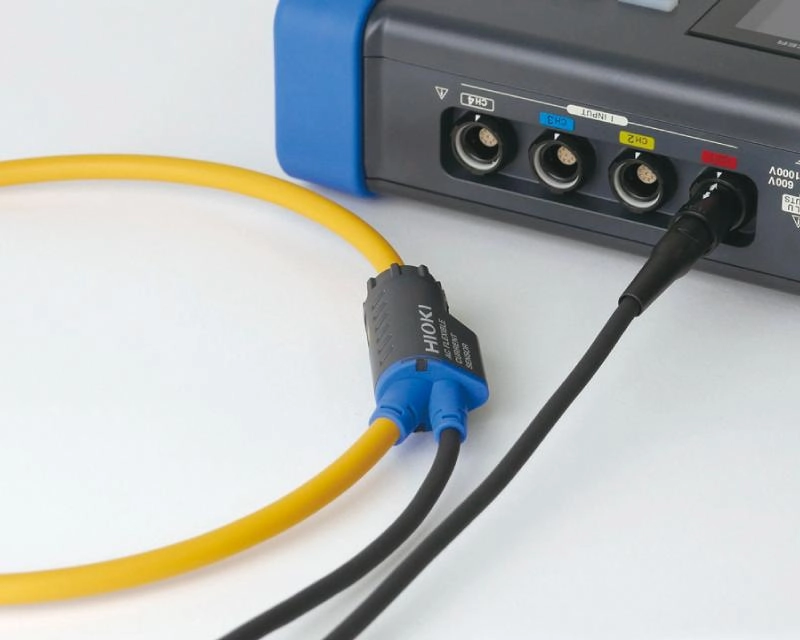

외부 전원이 필요없는 센서
|  |
400 Hz 라인 측정
|  |
와이드 레인지로 넓어진 용도
CT7136은 50A/500A의 2레인지, 플렉시블 센서는 50A/500A/5000A의 3레인지 중에서 선택 가능합니다. 레인지의 120%까지 유효측정범위이므로 플렉시블 센서 사용시는 6000A까지 측정 가능합니다. |  |

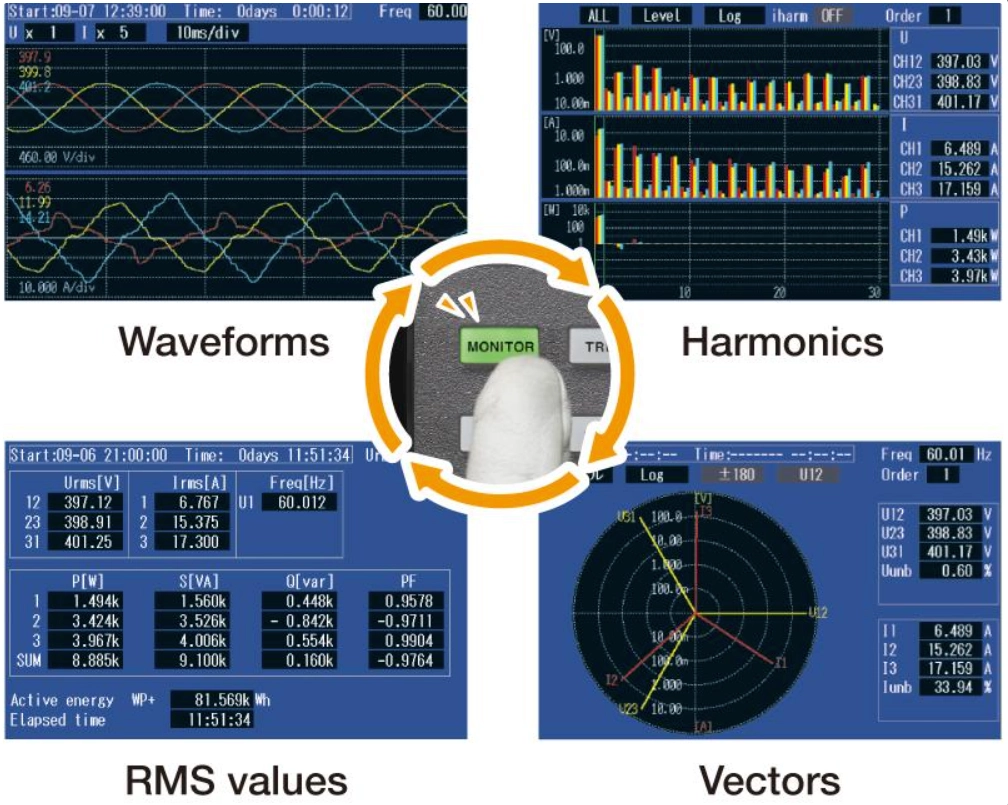

알기 쉬운 파라미터 표시
※이미지는 당사 시리즈 제품 PQ3100 화면 예 |  |
오측정을 없애는 센서 자동 인식기능커런트 센서를 연결해 센서 검출 버튼을 누르면 센서의 종류와 최대 전류 레인지를 자동으로 인식합니다. |  |
기록 항목을 설정할 때 편리한 간이설정코스 기능기록 항목은 용도에 맞는 코스를 선택하기만하면 자동으로 설정됩니다. |  |
GPS 시각 동기GPS 옵션 PW9005를 사용하면 기기 내부의 시각을 UTC 표준시를 기준으로 한 시각으로 보정할 수 있습니다. 기기마다 다른 시각차를 없애, 여러 기기로 측정했을 때도 현상의 동시성을 유지해 해석할 수 있습니다. |  |
PC에서 해석, 리포트 작성 ~전원품질 해석 소프트 PQ ONE~측정장소나 측정일시가 다른 데이터도 폴더별로 나눠 한꺼번에 불러올 수 있습니다. 퀵 리포트 기능 해석 데이터 리스트 표시 |  |
이벤트 통계 표시 (PQ ONE)발생상황을 일별, 시각별로 통계 표시합니다. 특정 시간대나 요일에 발생하는 이상을 발견하기 쉬워집니다. 또한, 미국의 전원품질 관리기준에 이용되는 ITIC (CBEMA) 커브 해석 (허용도 곡선)도 가능합니다. |  |
이벤트 리스트 표시 (PQ ONE)이벤트의 발생상황을 일별 또는 시각별로 통계 표시합니다. 정해진 시간대나 요일에 발생하는 전원 이상을 손쉽게 발견할 수 있습니다. |  |
EN50160 판정기능 (PQ ONE)트렌드 기간 내의 전압변동으로부터 EN50160 규격에 따른 평가, 해석, 판정을 실시할 수 있습니다. 사용자가 원하는대로 판정기준이나 항목을 정할 수도 있습니다. |  |
【원격 감시】 네트워크 환경을 직접 구성하는 법
'GENNECT One'은 LAN 내의 계측기를 제어하고 측정 데이터를 한꺼번에 열람, 관리할 수 있는 무료 PC 앱입니다. GENNECT One 자세히 보기 |  |
<p style="text-align: center;"><a class="btn btn-default" href=" rel="noopener noreferrer" target="_blank"><span size="20" style="color: rgb(68, 68, 68);"><strong><span style="font-size: 20px;">카탈로그, 매뉴얼 바로가기</span></strong></span></a></p>
