HIOKI PW3390 파워 아날라이저
HIOKI PW3390 POWER ANALYZER
- 클래스 톱 레벨의 전력 기본 정확도 ± 0.04 % rdg. ± 0.05 % fs를 실현
- 200kHz의 측정대역과, 주파수까지 안정적인 진폭 · 위상 정확도
- 대폭적인 소형 경량화 실현, 현장에서도 실험실 수준의 고정확도 측정
- 과도 상태의 전력을 50ms의 고정확 고속연산, 그 외 고조파 해석, 순간 파형, 노이즈 해석/효율 손실 등 모든 항목을 동시 병렬 연산
- 다계통 동시측정으로, 최대 8대(32ch)의 동기화된 데이터를 취득 가능

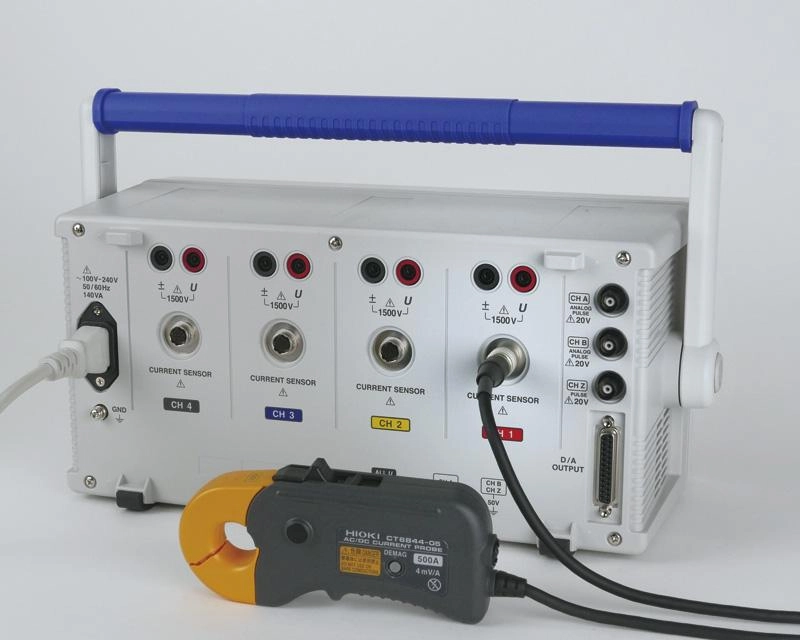

- 클램프 전류 센서를 통한 간단한 전력 측정
- 新연비국제기준 WLTP의 전류/전력 수지 측정
클릭 하시면 이동합니다.
히오키 ・ HIOKI

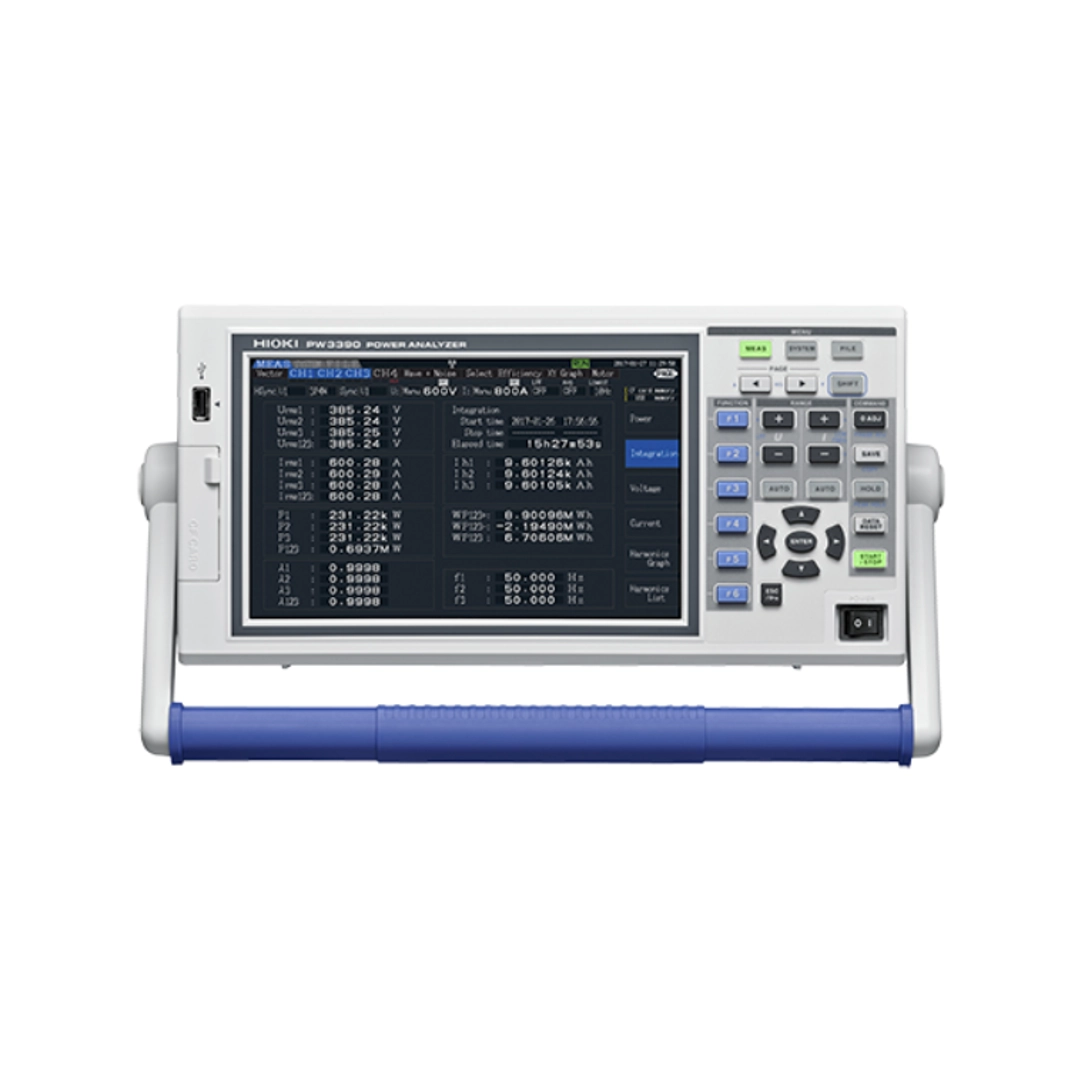

PW3390
파워 아날라이저
PW3390 POWER ANALYZER
제품번호 (발주 코드)
PW3390-01 | |
PW3390-02 | D/A 출력 |
PW3390-03 | D/A 출력, 모터 해석 |
※ PW3390 본체만으로는 측정할 수 없습니다. 측정 목적에 따라 옵션의 전압 코드, 전류 센서를 별도로 구입하십시오.
※ 모터 분석 및 D/A 출력의 경우 추후 추가가 불가능하오니 주의하시기 바랍니다.
전력 측정기 : 높은 정확도와 기동성이 양립하는 전력 분석기 PW3390전력 분석기 PW3390은 읽기 오차 ± 0.04 %, 풀 스케일 오차 ± 0.05 %, 클래스 톱 레벨의 전력 기본 정확도를 제공합니다. 200kHz의 측정 대역폭 및 주파수까지 평탄한 진폭/위상 특성. 전류 센서의 위상 보정 기능과 병용하여 고주파 및 저역률의 전력까지 정확하게 측정합니다. 전력 변환 효율의 평가나 EV / HEV 인버터 모터 분석, 고조파 분석에 최적입니다. |

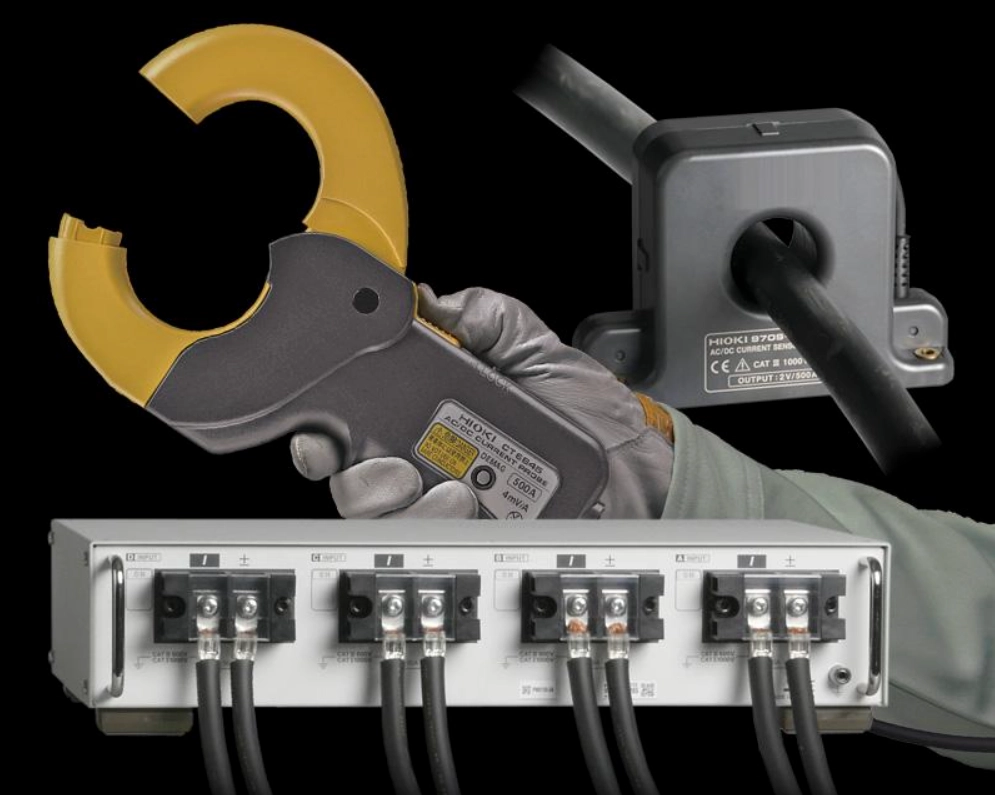

전력 측정기 : 다양한 전류 센서로 측정 활용 범위가 넓어지는 PW3390정확도 중시의 관통형, 편의성 중시의 고정확도 클램프형, 최대 AC6000A 측정이 가능한 플렉시블형 등, 측정 영역을 넓혀 주는 전류 센서. 인버터의 이차측 측정부터 상용 전원 라인의 대전류 측정까지 컴팩트한 바디로 전압, 전류, 전력, 고조파, 파형, 효율 연산 등 다양한 전력 분석을 실현하였습니다. |
차량의 연비 성능 평가 시험 모습을 동영상으로 소개아래에 소개되는 새로운 연비 기준 WLTC 모드 연비시험에 준한 연비 측정시에 필요한 전력 측정 성능과, 시험 실시에 편리한 기능을 탑재하였습니다. 시험 이미지를 동영상으로 확인하세요. |
혹독한 온도 환경에서 고정확도 측정항온실이나 온도 변화가 심한 엔진 룸 등 가혹한 온도 환경에서도 고정확도로 측정합니다. 뛰어난 온도 특성과 넓은 사용 온도 범위를 가진 고정확도 관통 타입과 고정확도 클램프 타입의 전류 센서를 라인업. PW3390 본체는 -10°C의 저온 환경에서 40°C의 환경을 커버하여, 다양한 환경하에 휴대하여 사용할 수 있습니다. |

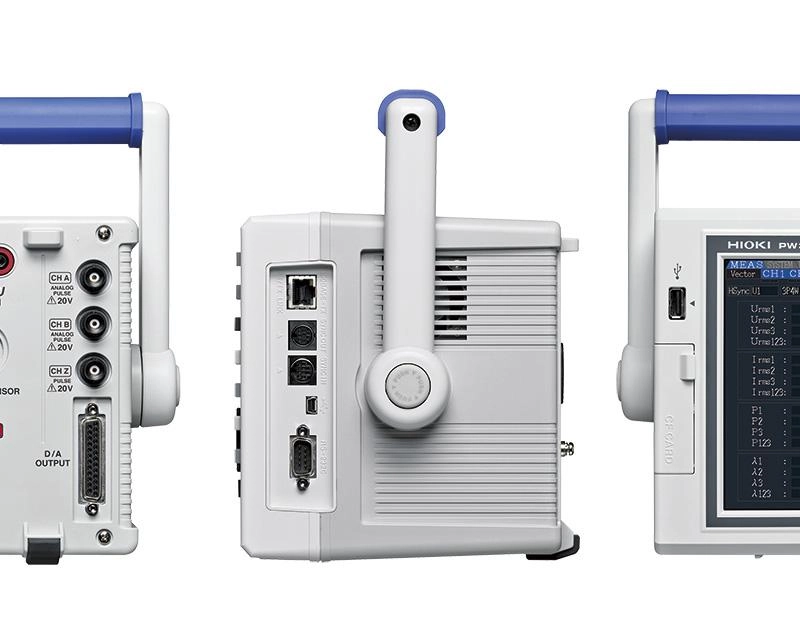

필드에서도 고정확도 측정전력 분석 엔진에 연산 기능을 응축하여 대폭적인 소형 경량화를 실현. 필드에서도 실험실 수준의 고정확도 측정을 제공합니다. |

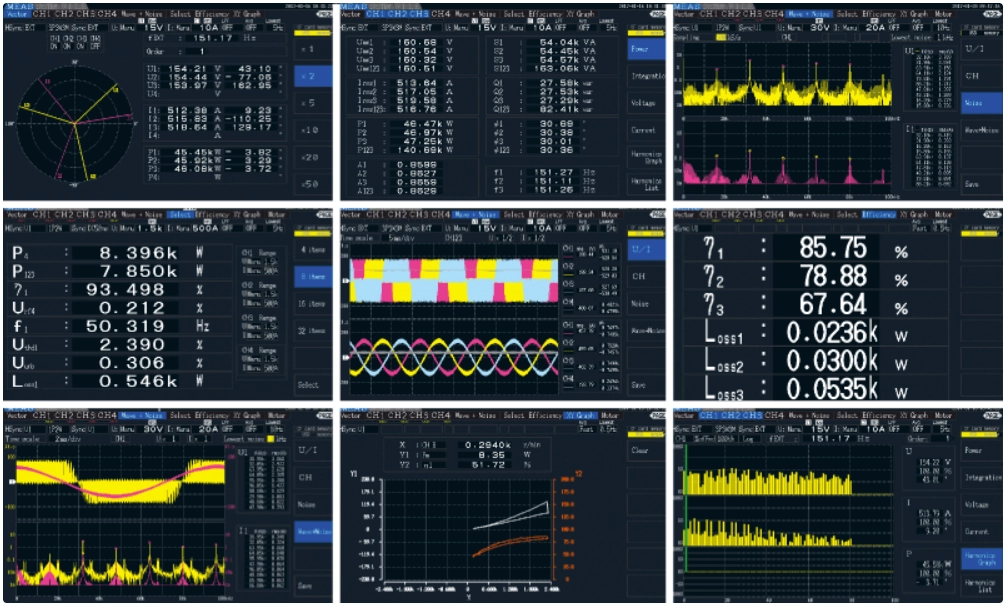

원터치로 화면 전환, 다양한 전력 분석전력 분석 엔진으로 모든 항목을 동시 병렬 연산. 페이지 키로 화면을 전환하여 다양한 해석이 가능합니다. |

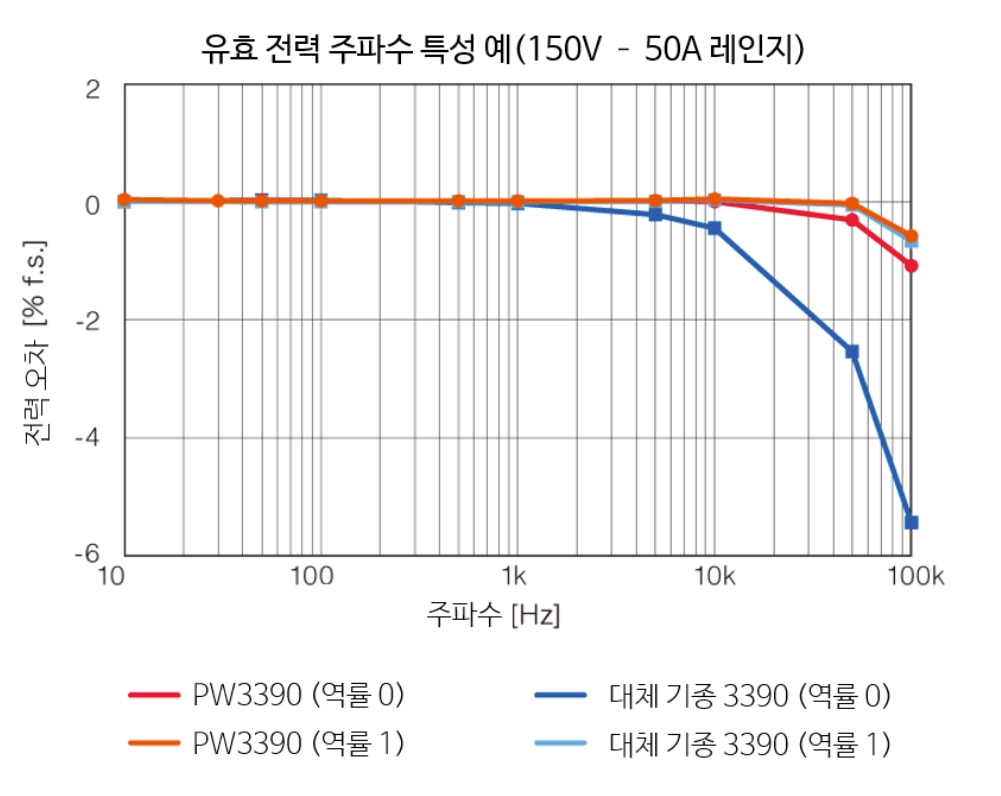

측정 정확도 및 고주파 특성을 철저히 추구4 채널의 전력 입력을 갖추고, 리딩 오차 ± 0.04 %, 풀 스케일 오차 ± 0.05 %, 클래스 톱 레벨의 전력 기본 정확도를 실현하였습니다. 전력 전자공학 방면의 고효율 기기의 전력/효율을, 한층 더 정확히 측정합니다. 또한 200kHz의 측정 대역폭과 고주파까지 평탄한 진폭/위상 특성을 실현함으로써 고주파 및 적역률의 전력까지 정확하게 측정할 수 있습니다. |
전력 분석 엔진으로 실현하는 고속/5계통 동시 연산500kS / s 고속 샘플링, 16bit 고분해능 A / D 변환기로 입력 파형을 정확하게 포착. 전력 분석 엔진이 주기 검출 / 광대역 전력 분석 / 고조파 분석 / 파형 분석 / 노이즈 분석의 5계통 모두를 독립적으로 디지털 처리합니다. 고속 동시연산 처리를 통해 정확한 측정과 50ms의 데이터 갱신 레이트가 양립하였습니다. |
철저히 높은 정확도를 추구한 전류 센서고정확도 관통 타입 |
고주파, 저역률 전력도 정확하게. 전류 센서의 위상 보정 기능을 탑재신기술 버추어 오버 샘플링 탑재. 500kS / s, 16bit의 고해상도를 유지한 채로, 200MS / s 상당의 위상 보정을 실현. 전류센서의 위상 오차를 0.01 ° 분해능으로 설정하고 보정합니다. 기존에는 정확한 측정이 어려웠던, 인버터 출력의 스위칭 주파수에 포함 된 고주파 및 저역률 전력도 위상 보정 기능을 사용하여 측정 오차를 큰 폭으로 감소시켜 측정합니다.
|
PC 통신 소프트웨어 PW CommunicatorPW Communicator는 PW3390와 PC간 통신을 지원하는 어플리케이션 소프트웨어입니다. PW3390의 설정, 측정값의 모니터, CSV 데이터 저장, 효율 연산 등 편리한 기능을 탑재하고 있습니다. 수치 모니터 파형 모니터 본체 설정 복수 측정 CSV 형식 저장 |
