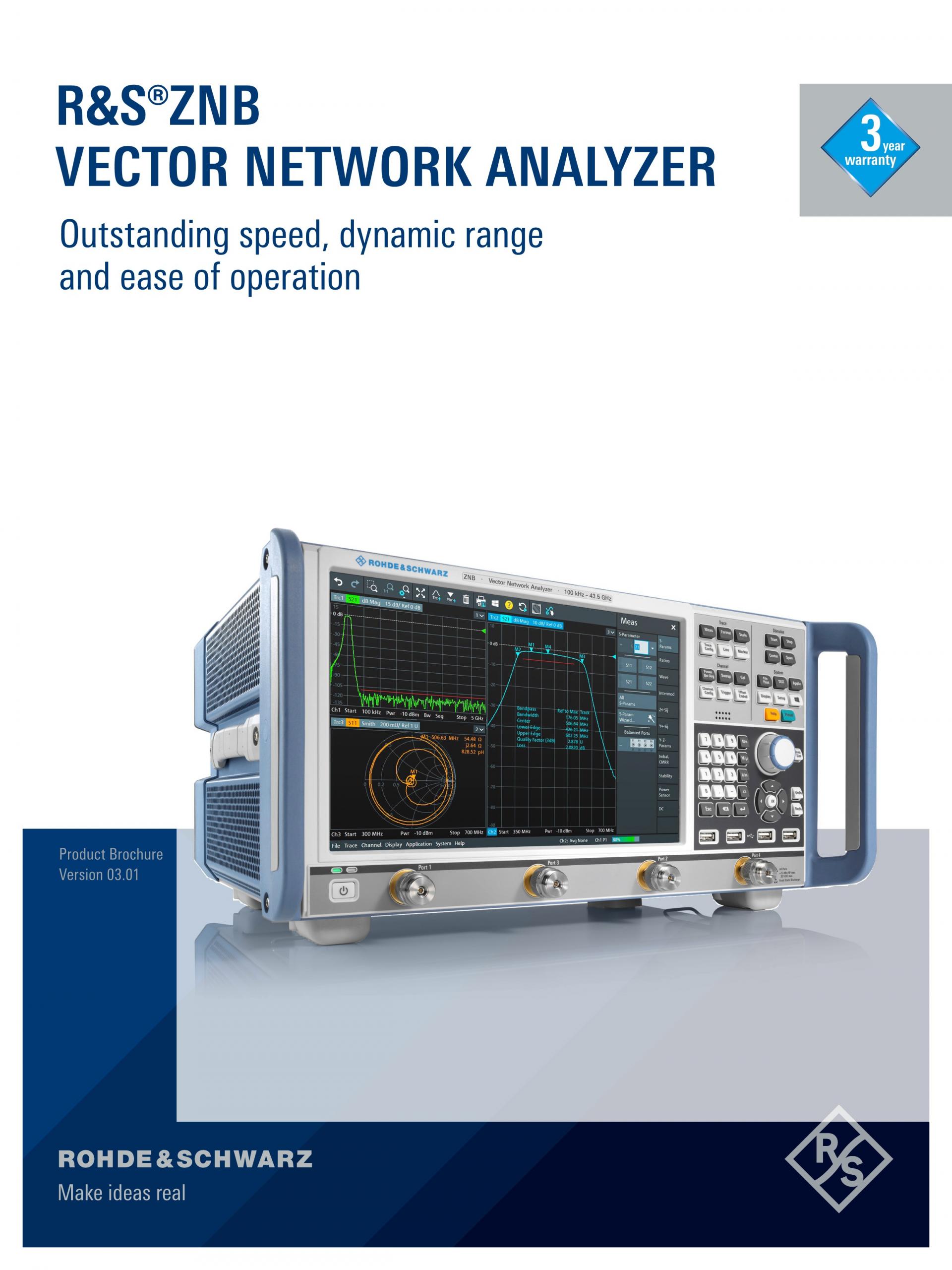

로데 슈바르즈 ・ ROHDE & SCHWARZ

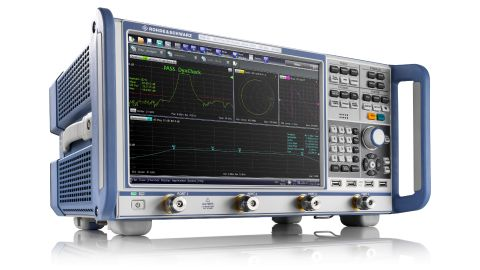

ZNB
벡터 네트워크 분석기
ZNB VECTOR NETWORK ANALYZERS
가장 뛰어난 속도, 다이내믹 레인지 및 작동 편의성
다양한 부문에 활용 가능한 다목적 기기

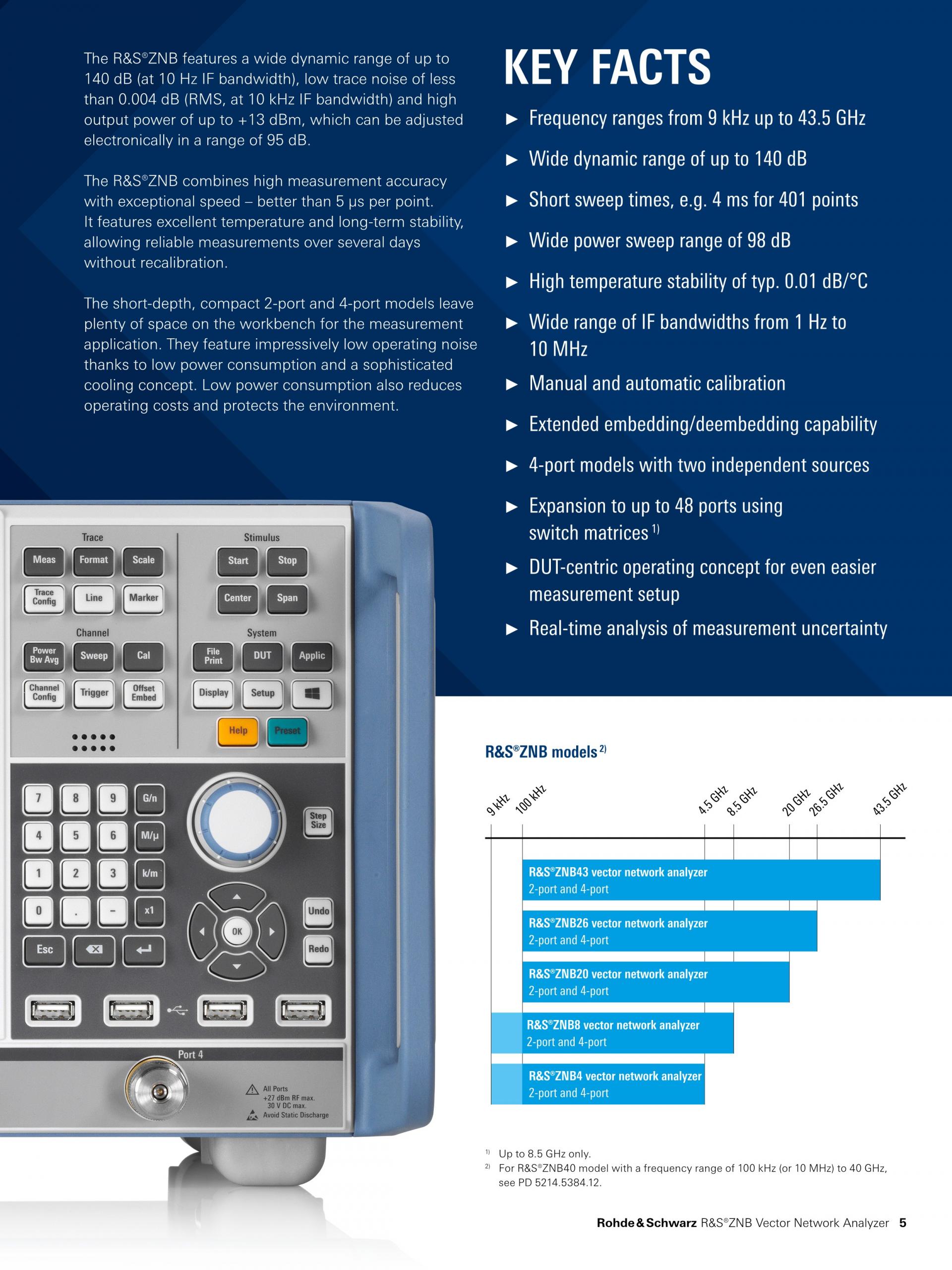

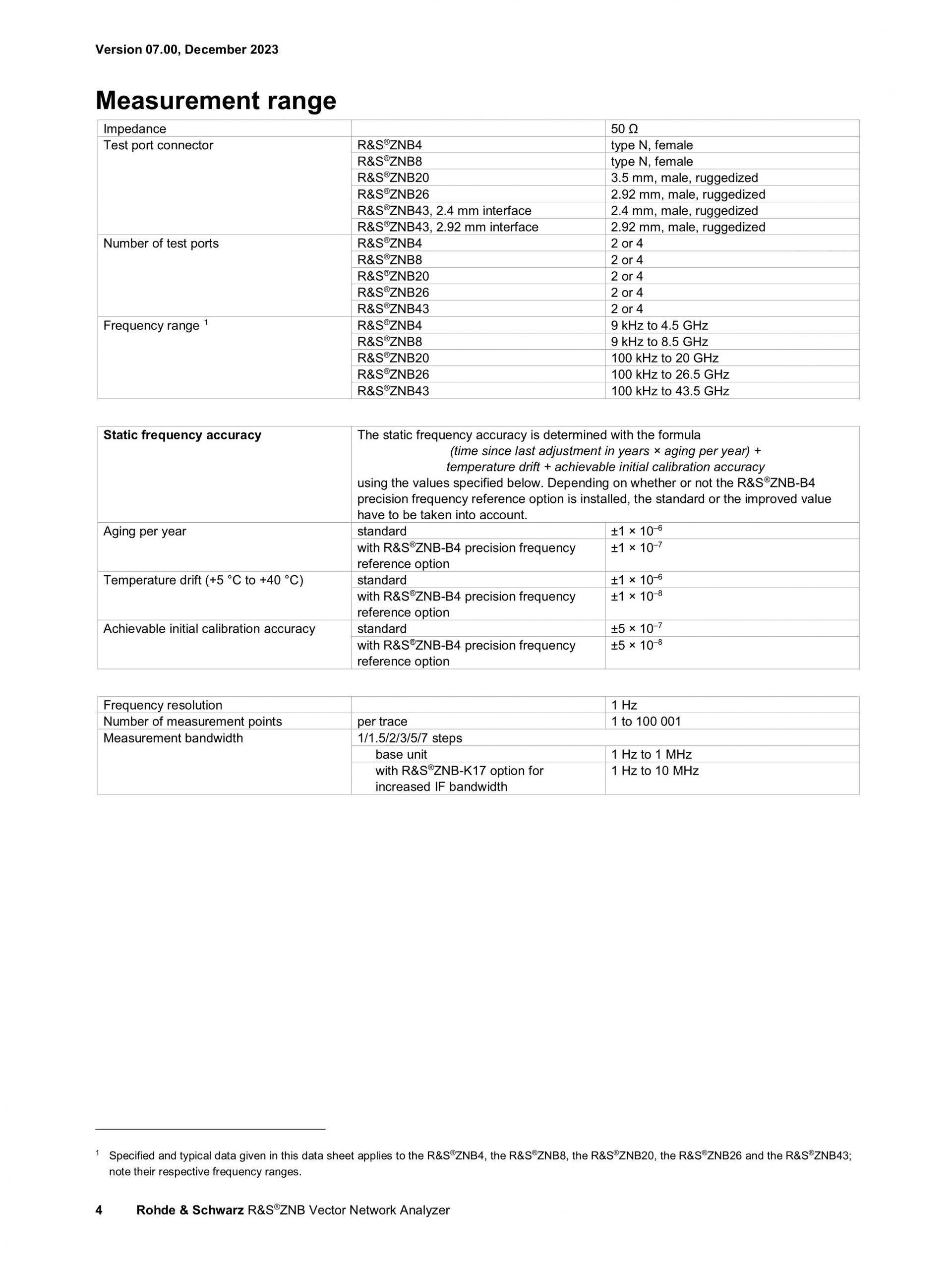

9 kHz ~ 4.5/8.5 GHz 및 100 kHz ~ 20/26.5/40/43.5 GHz 주파수 대역의 네트워크 분석기는 이동통신, 전자제품, 항공우주 방위용으로 설계되었으며, 고속 인쇄 회로 기판 설계에서도 사용할 수 있습니다. R&S®ZNB는 증폭기, 믹서, 필터, 케이블 등의 RF 구성요소를 개발, 생산, 서비스하는 데 적합합니다.
RF 성능

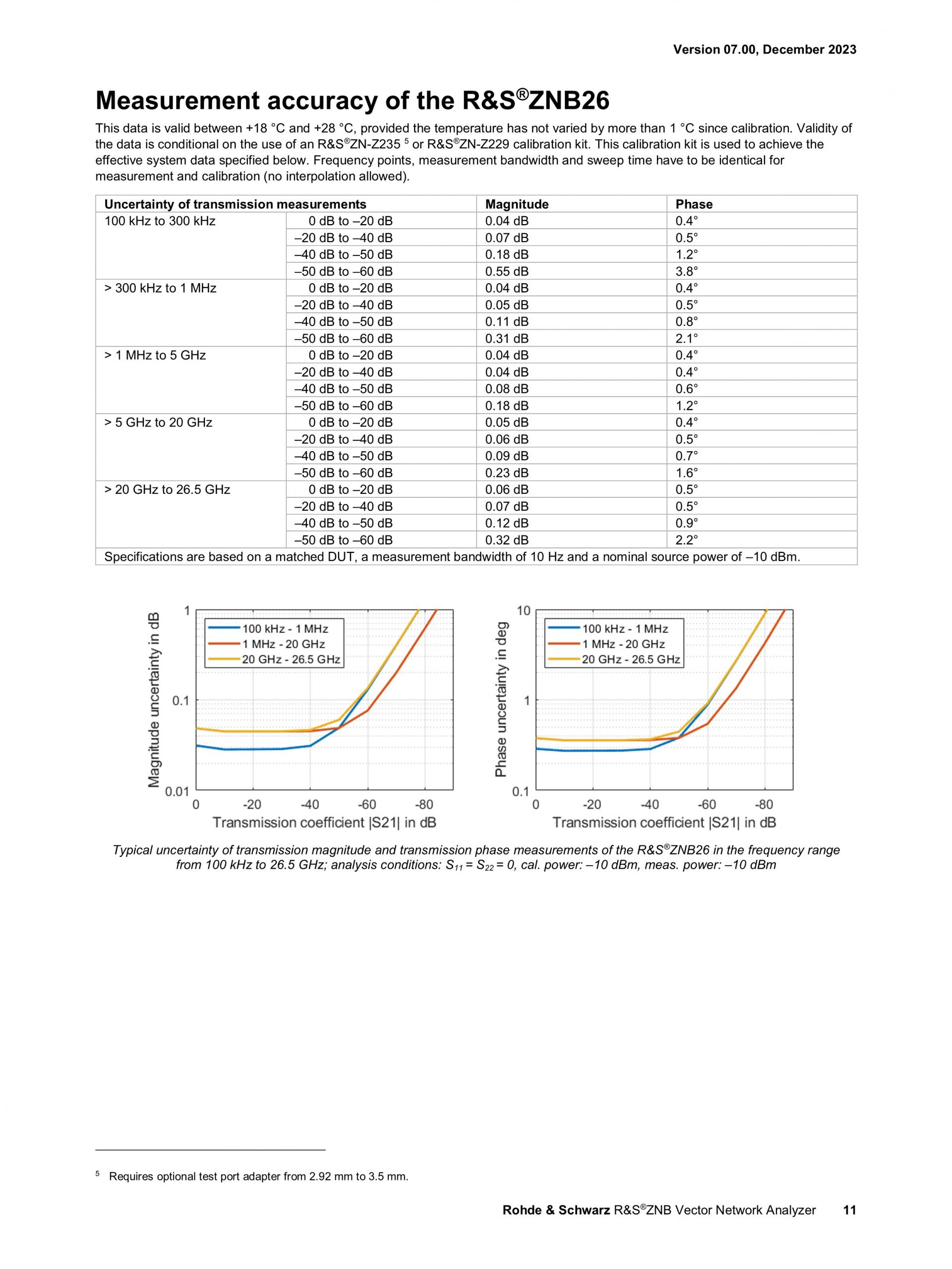

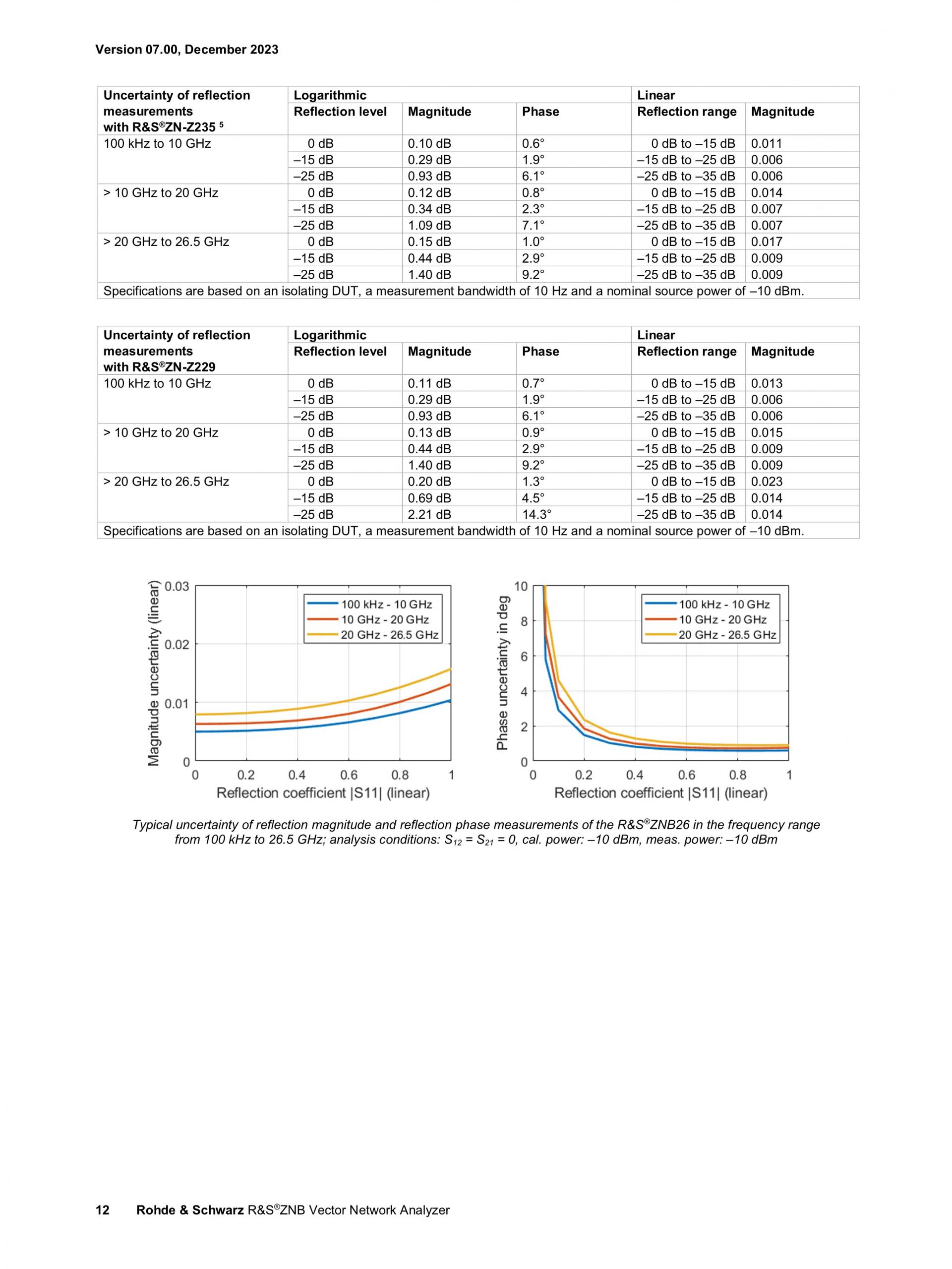

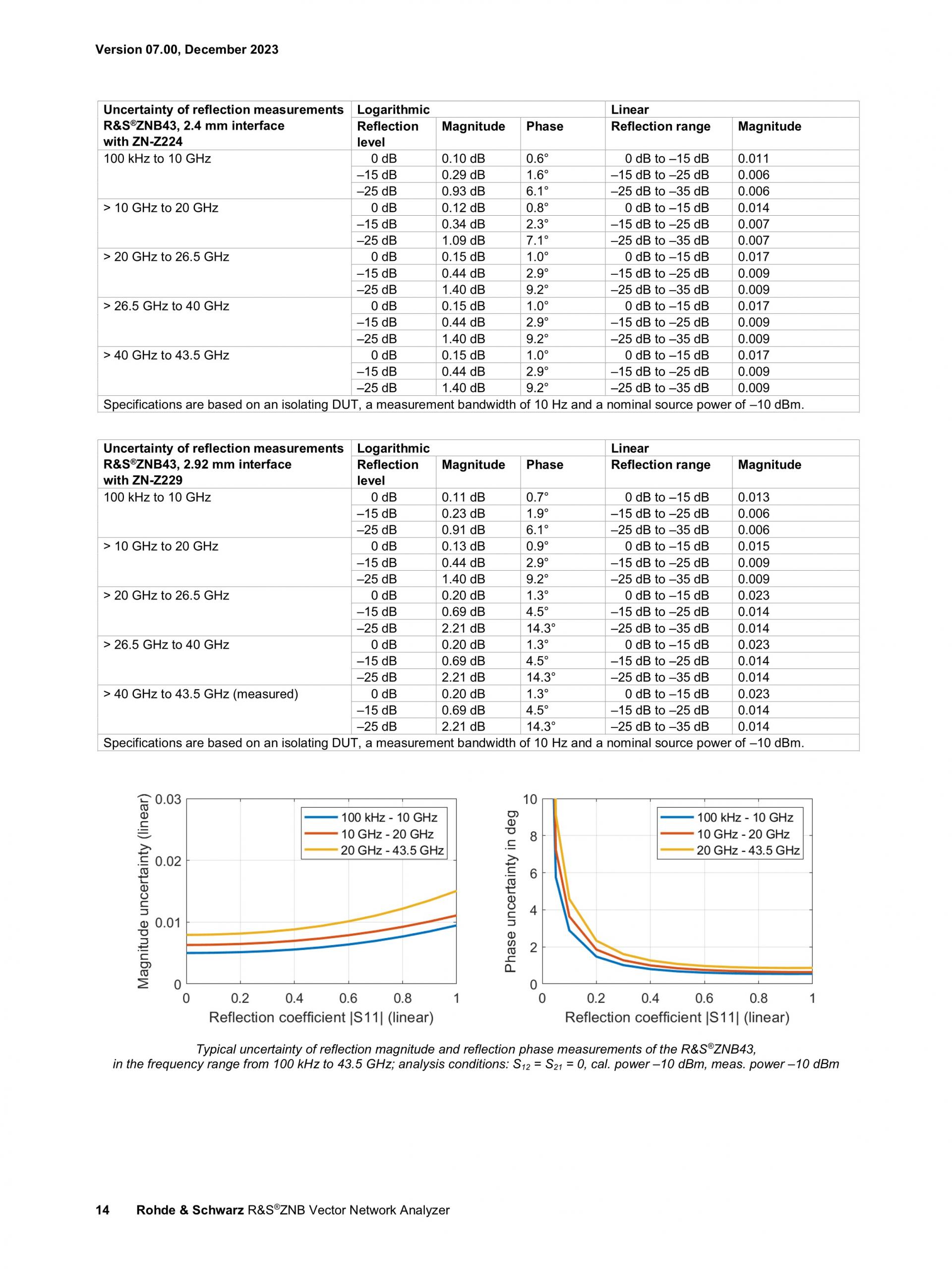

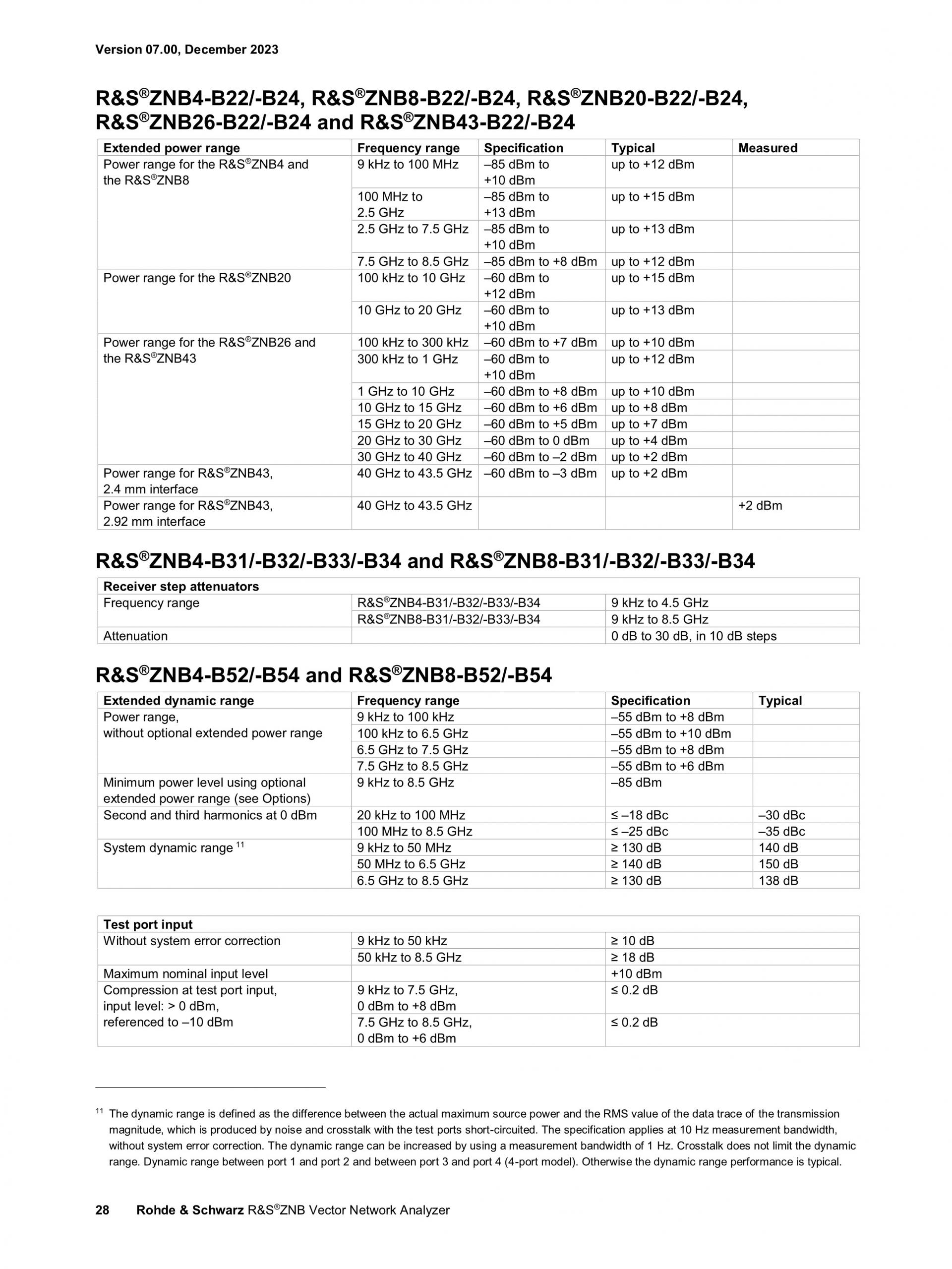

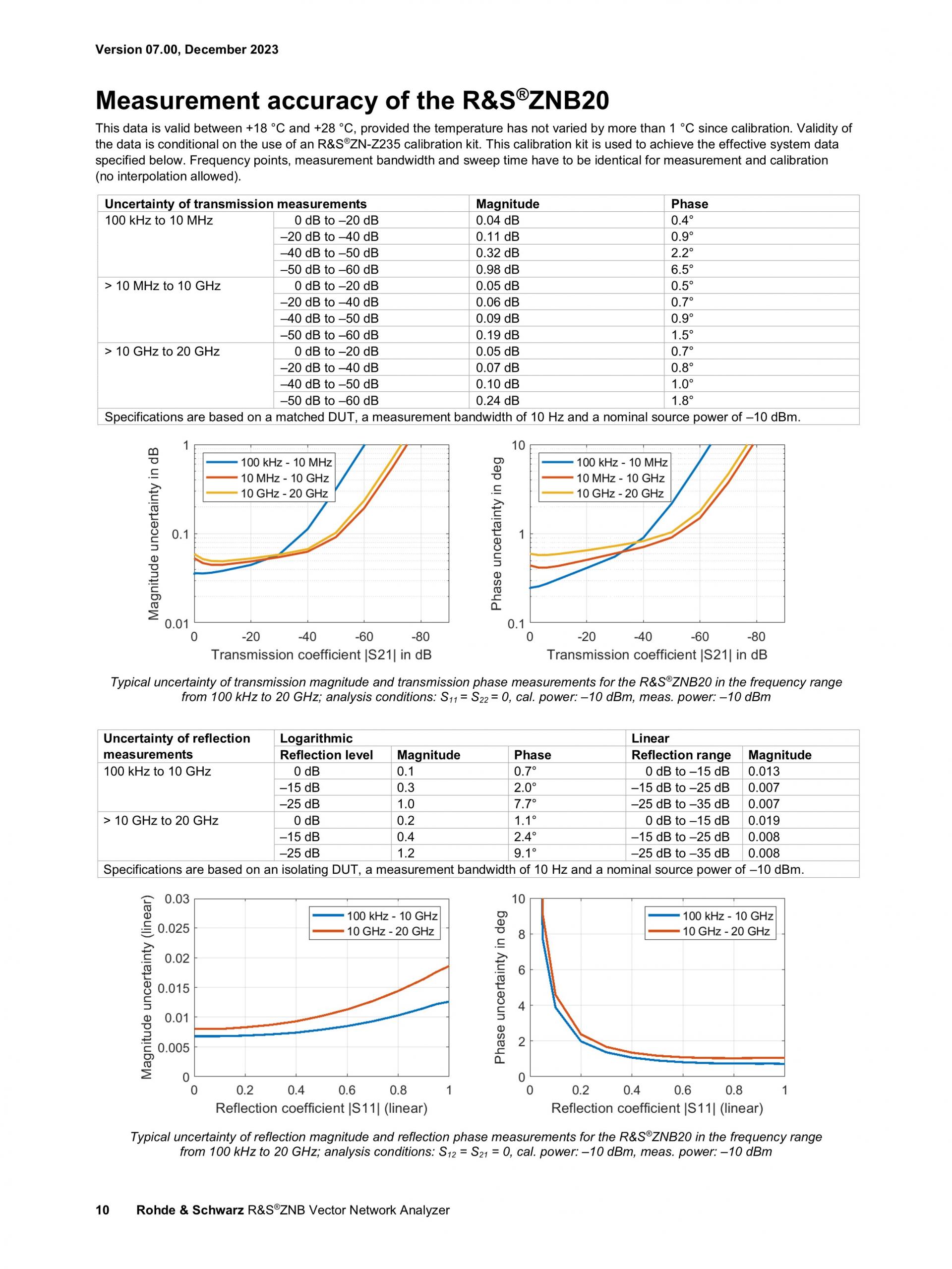

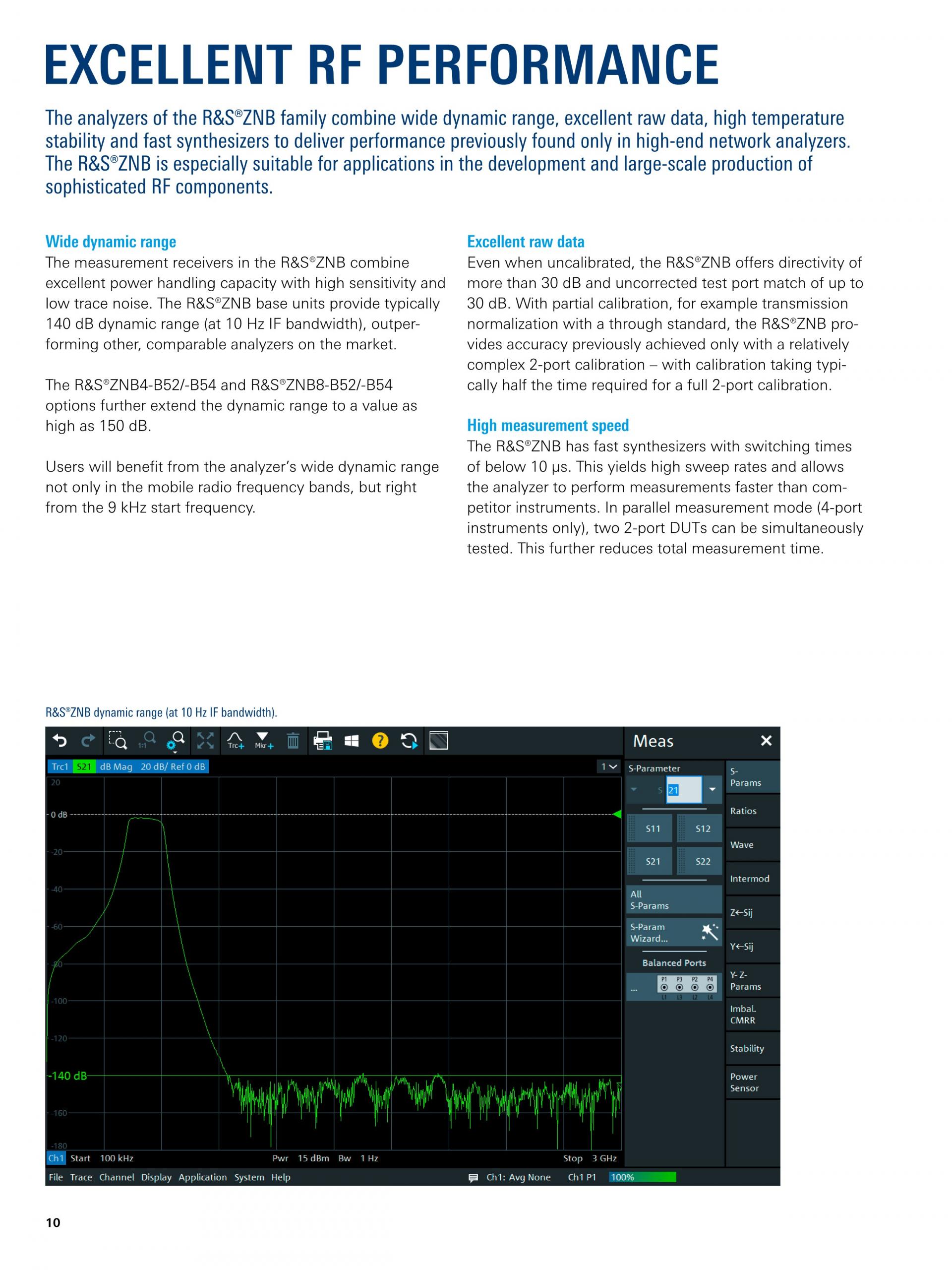

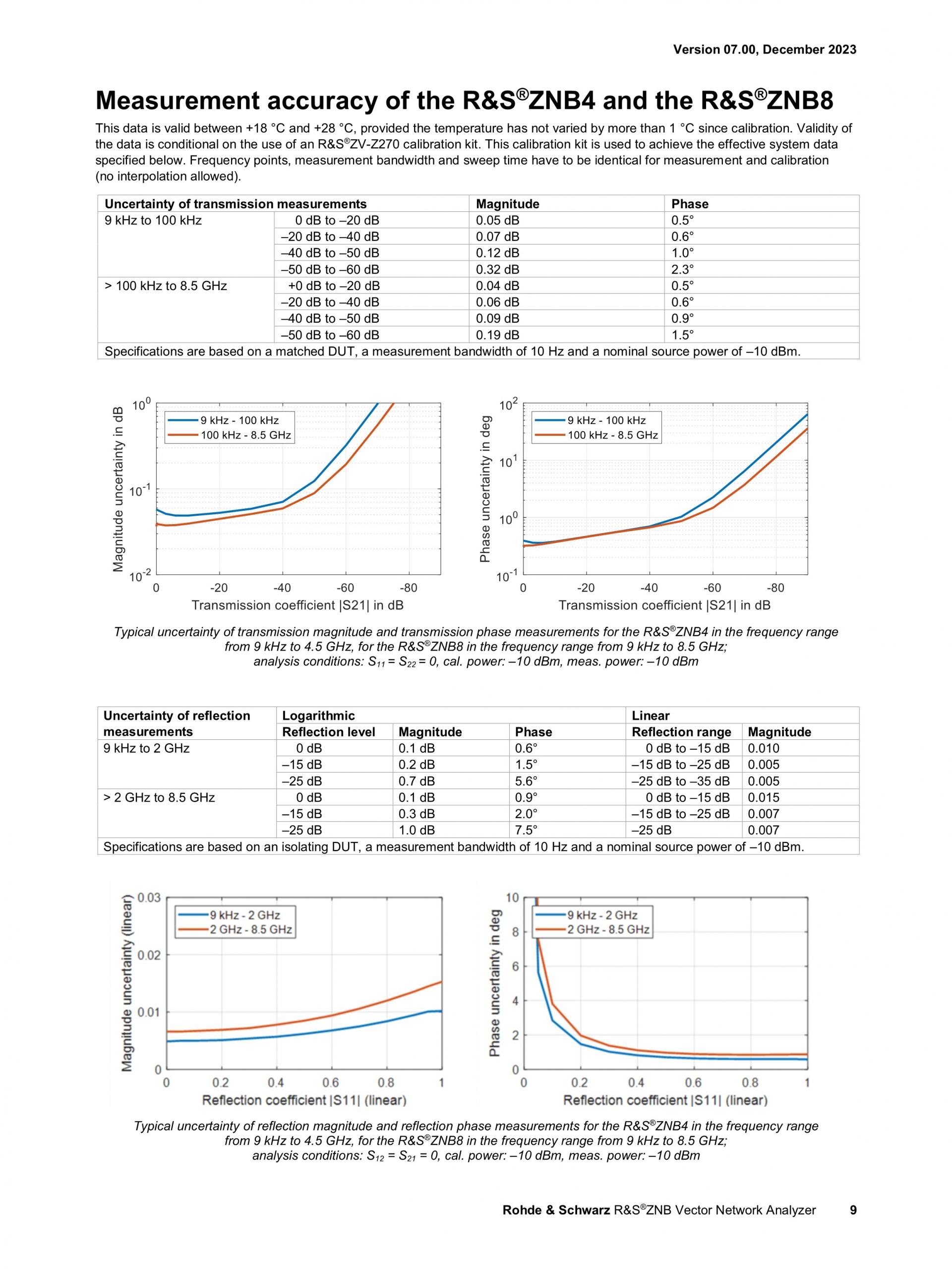

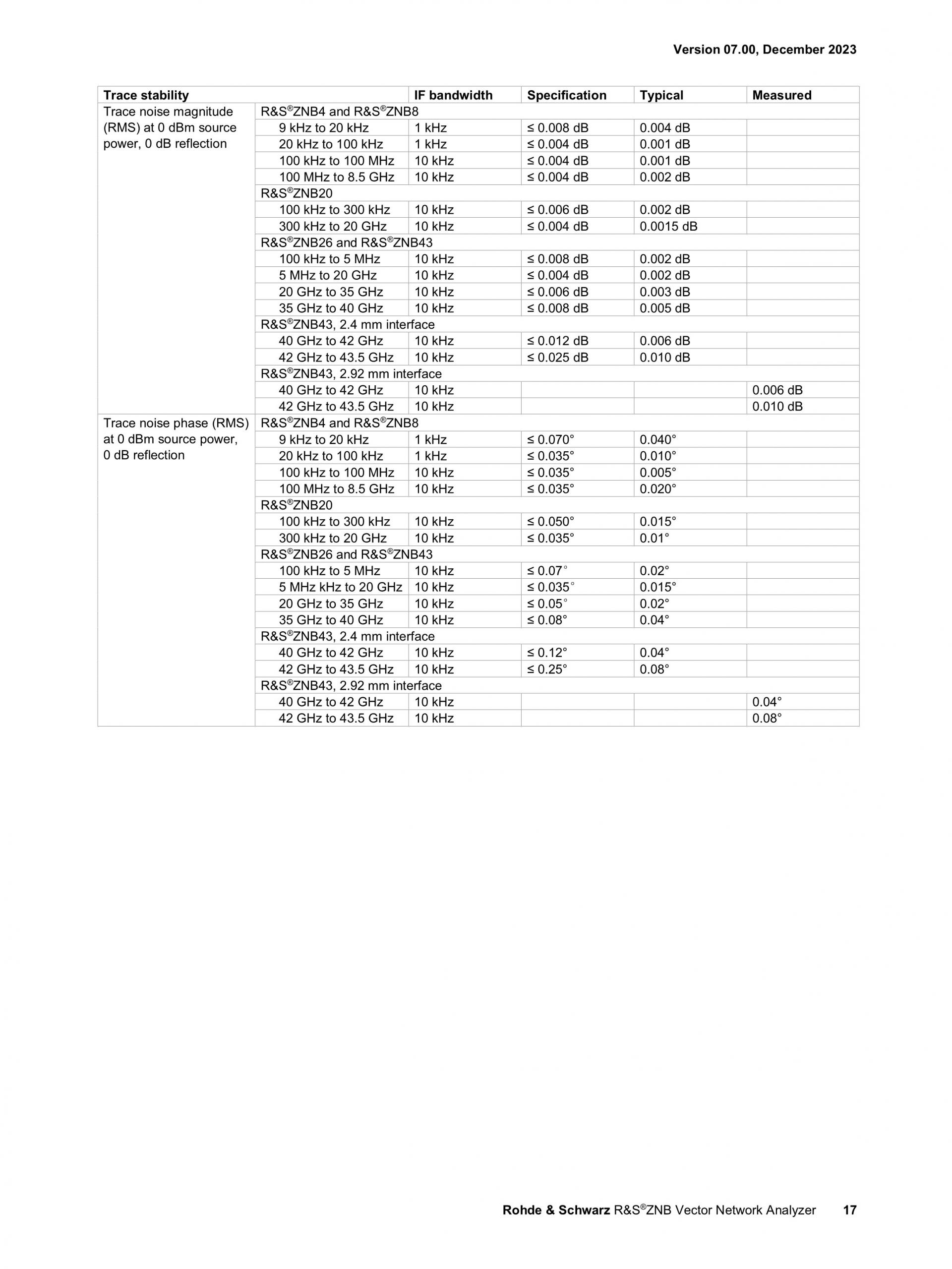

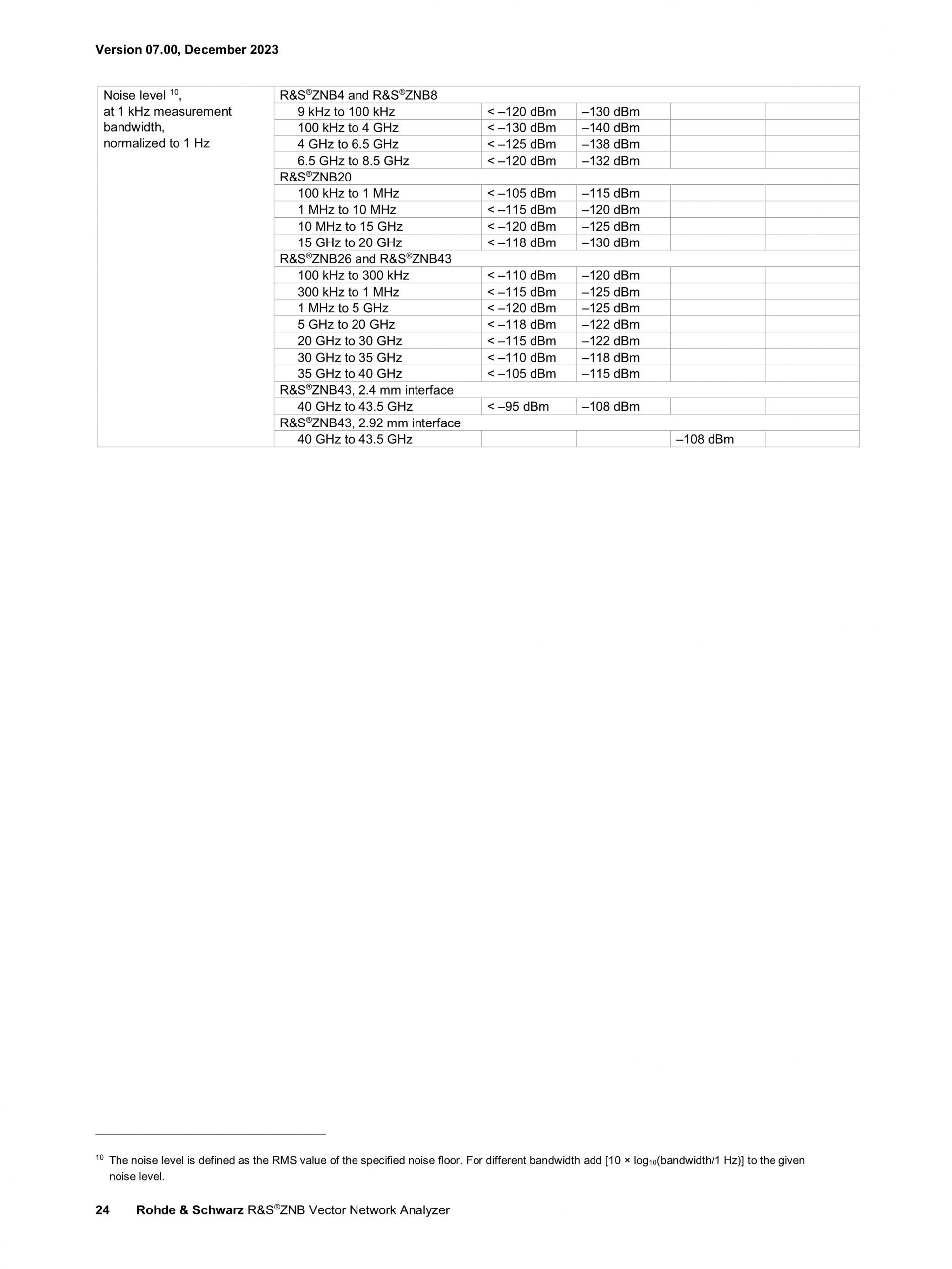

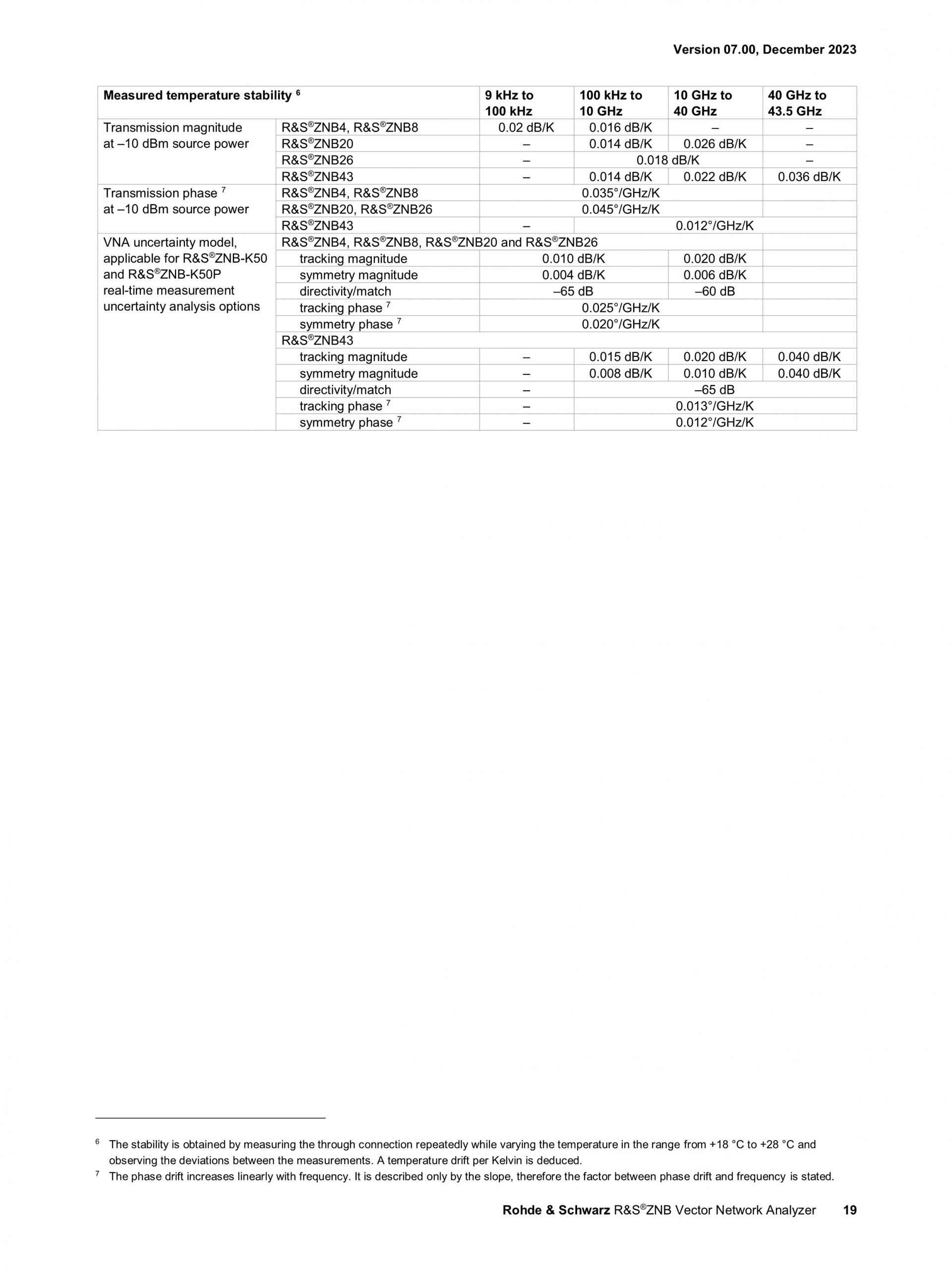

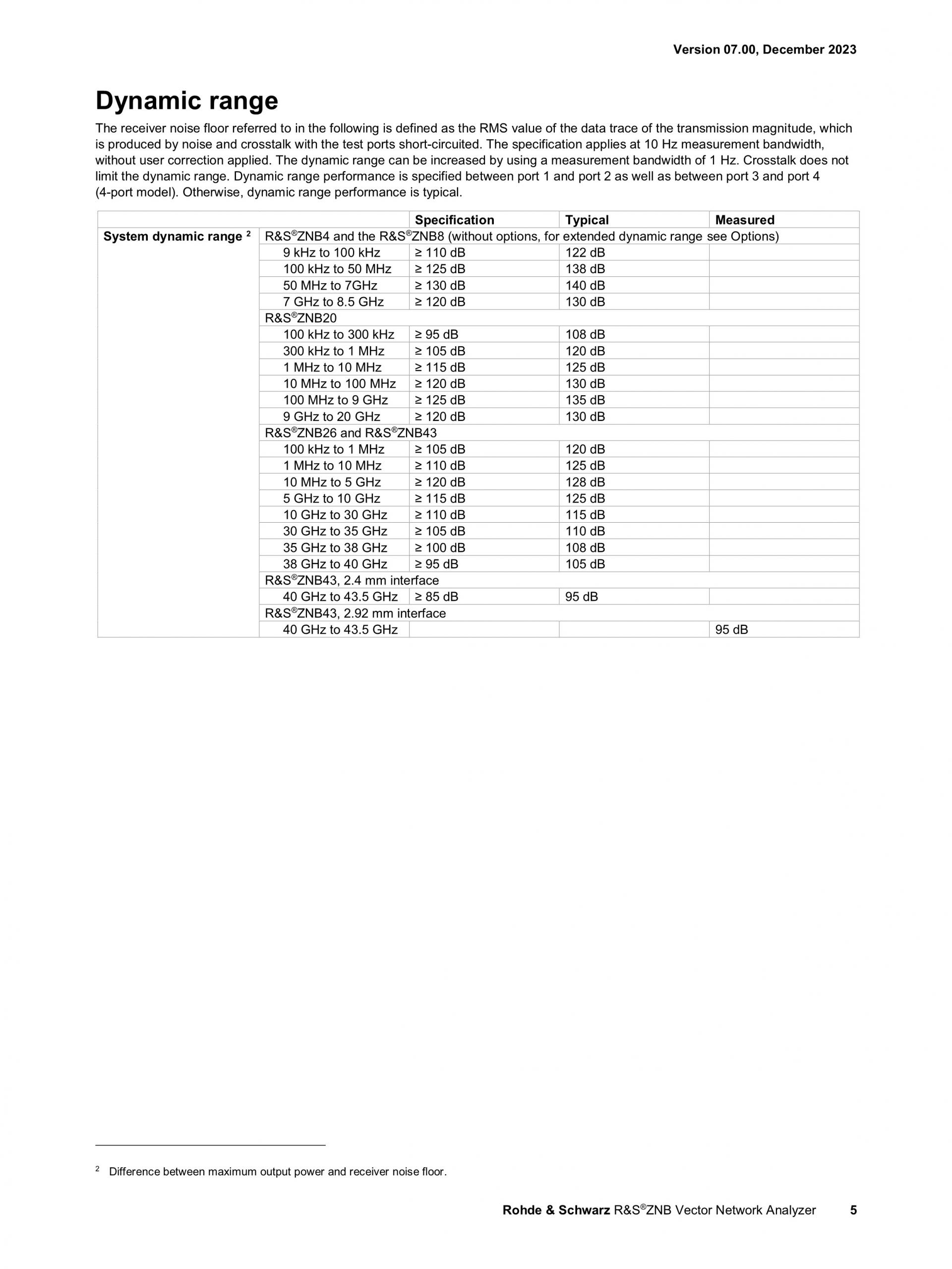

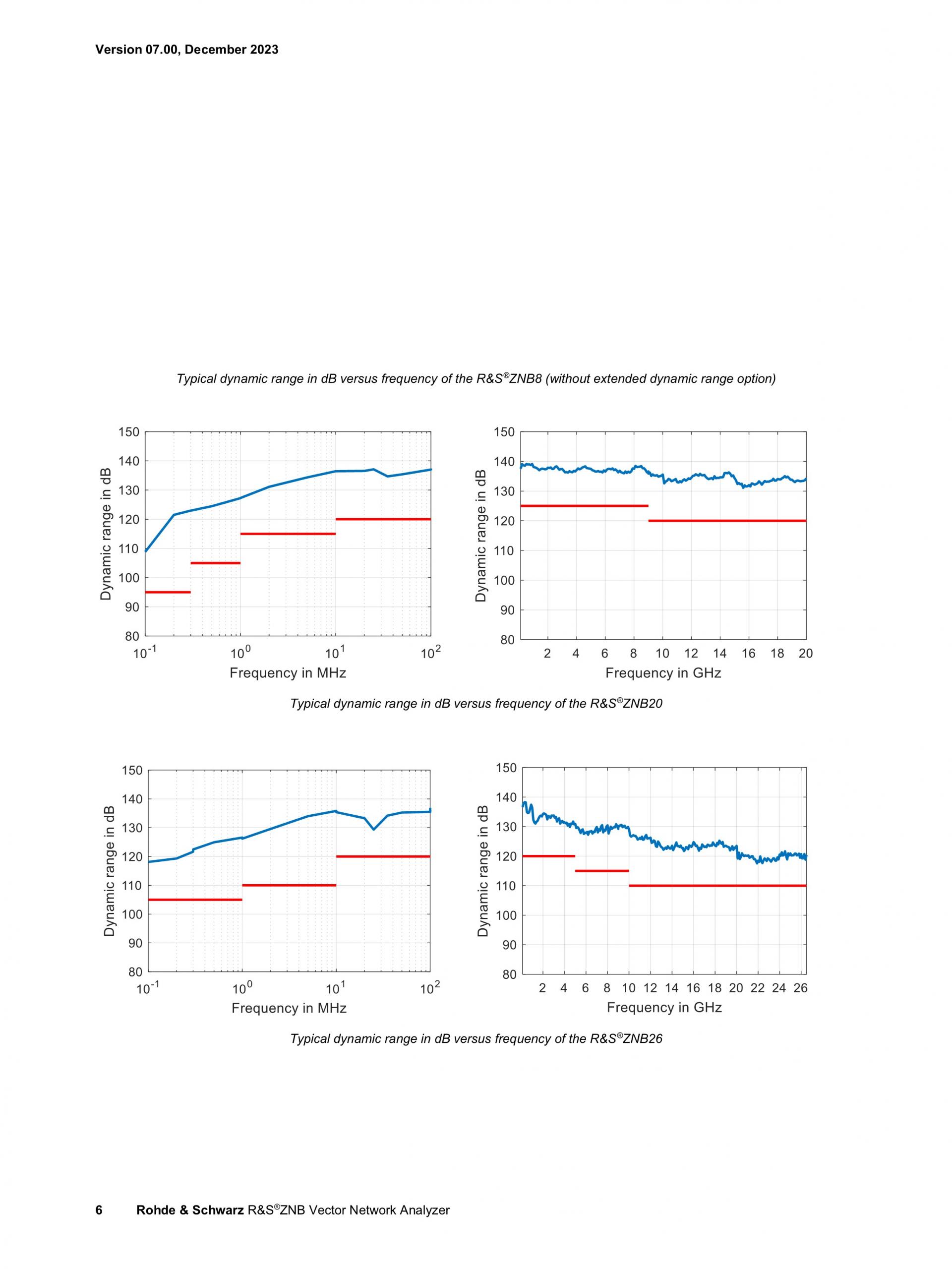

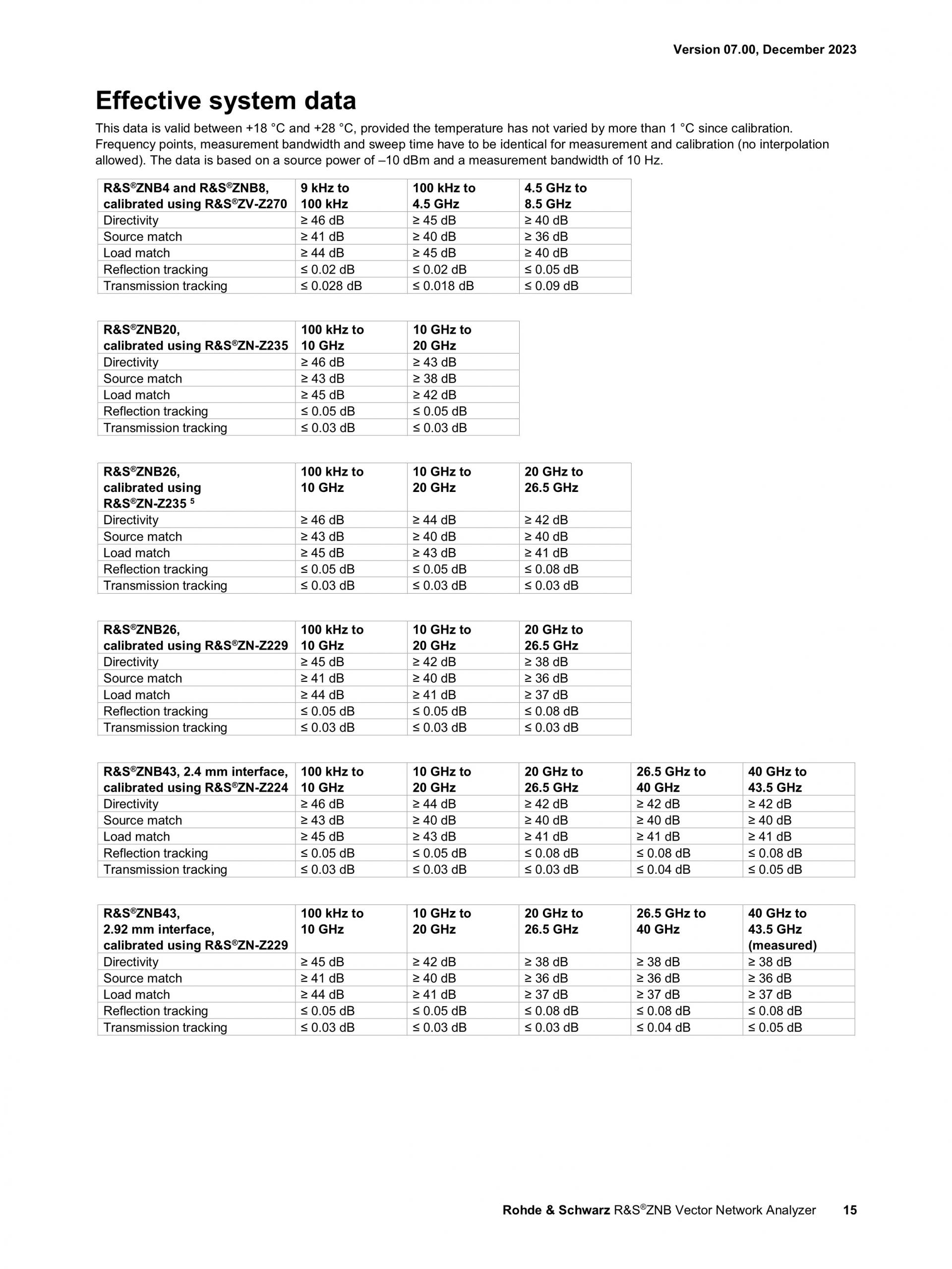

R&S®ZNB 수신기에는 고출력 처리 용량과 고감도, 낮은 트레이스 노이즈가 결합되어 있습니다. R&S®ZNB 본체는 일반적으로 140 dB 다이내믹 레인지를 제공합니다. R&S®ZNB8-B5x 옵션은 포트 간 측정 시 다이내믹 레인지를 최대 150dB까지 확장합니다. 분석기는 일반적으로 0.01 dB/°C, 0.15°/°C 미만의 매우 낮은 크기와 위상 이동으로 S-파라미터를 측정합니다. 보정된 R&S®ZNB는 재교정 없이 며칠간 정밀 측정이 가능합니다. |
|

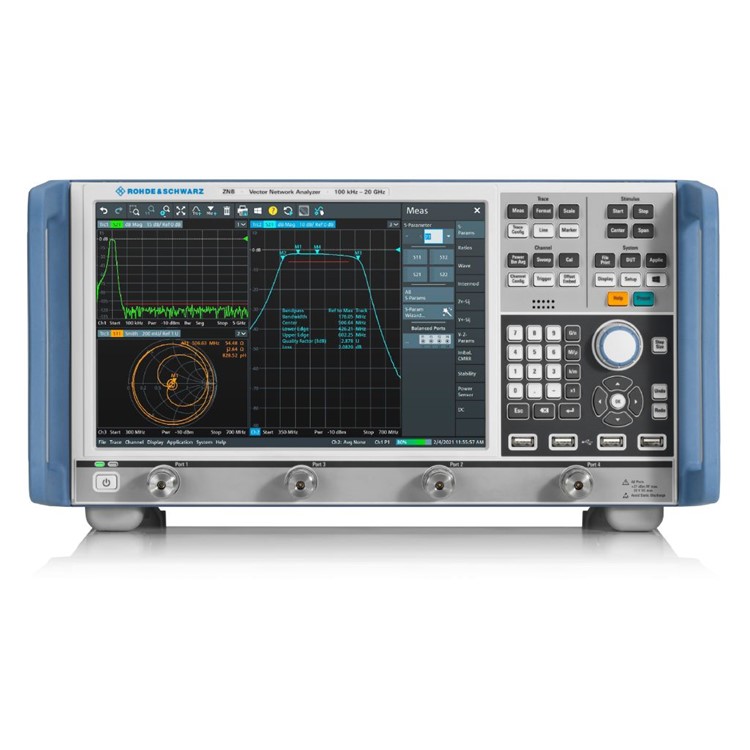

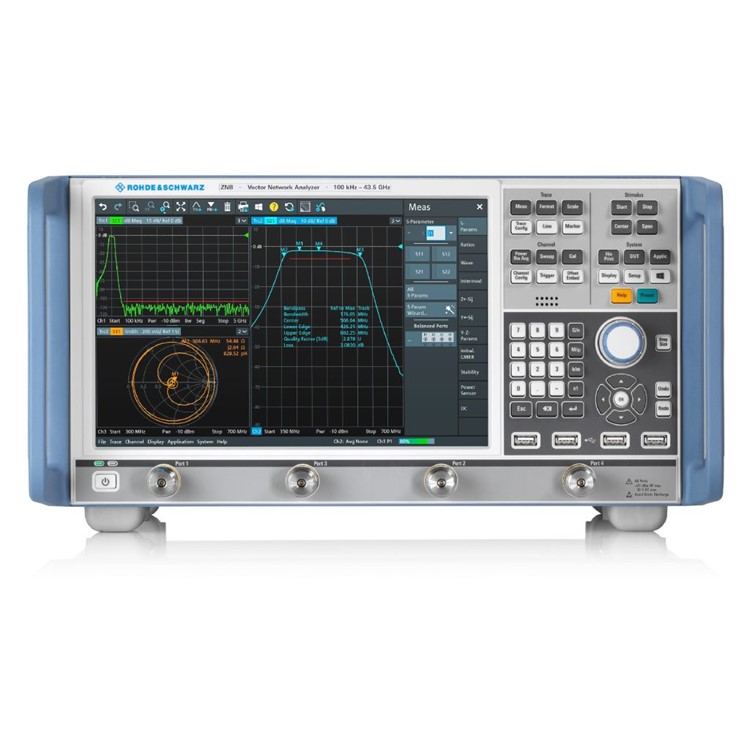

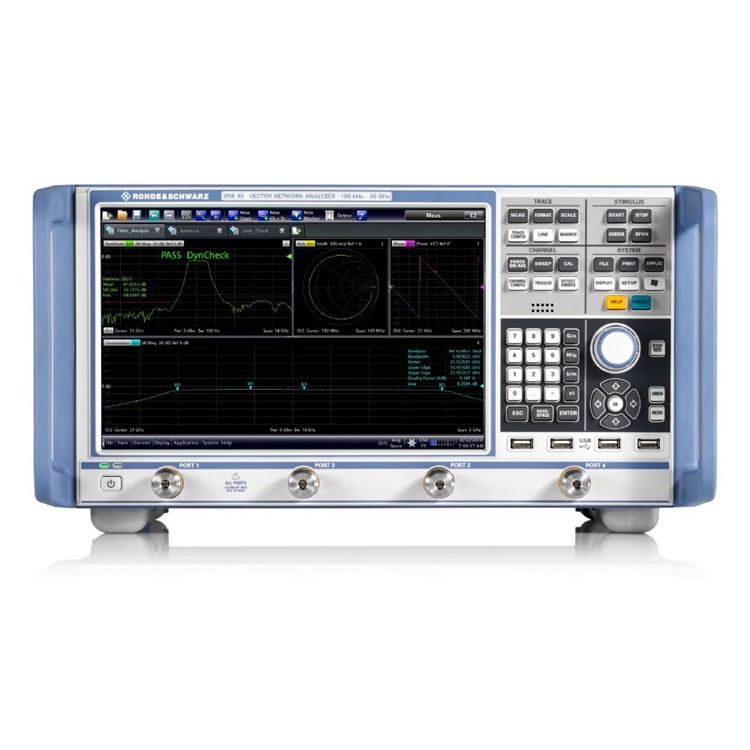

4포트 탑재 R&S®ZNB40. 다목적 옵션

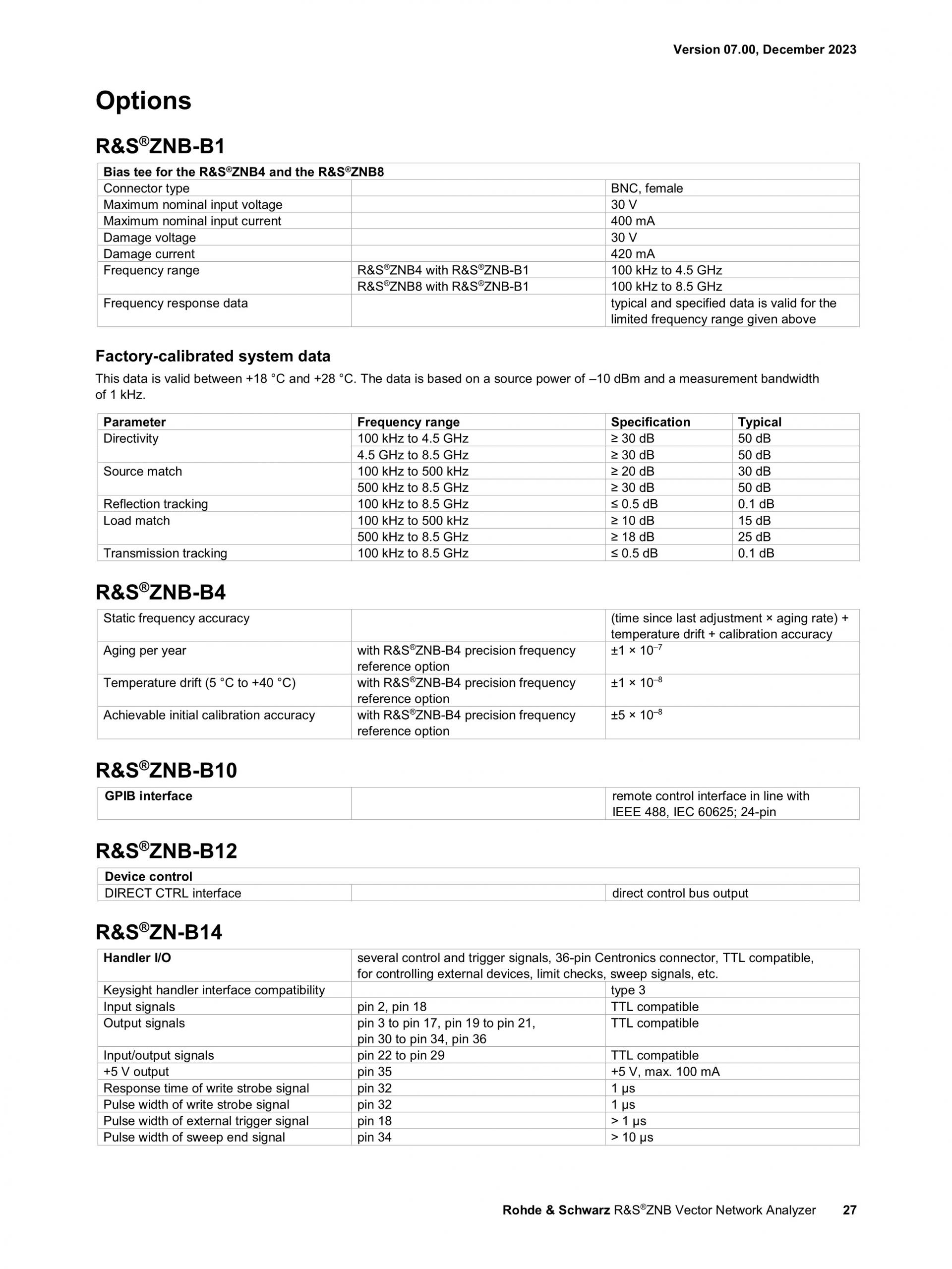

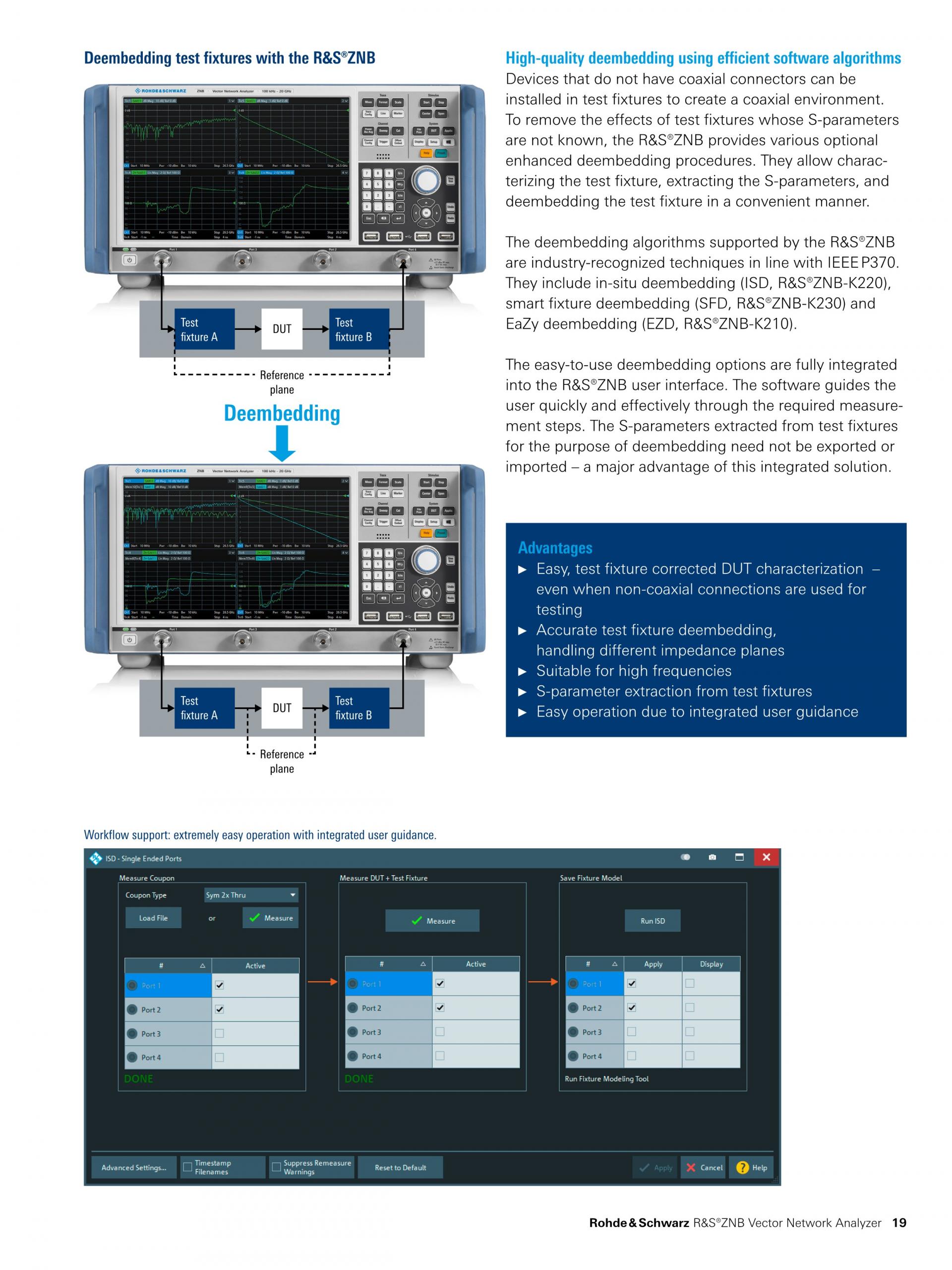

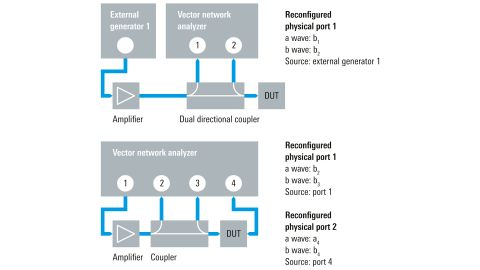

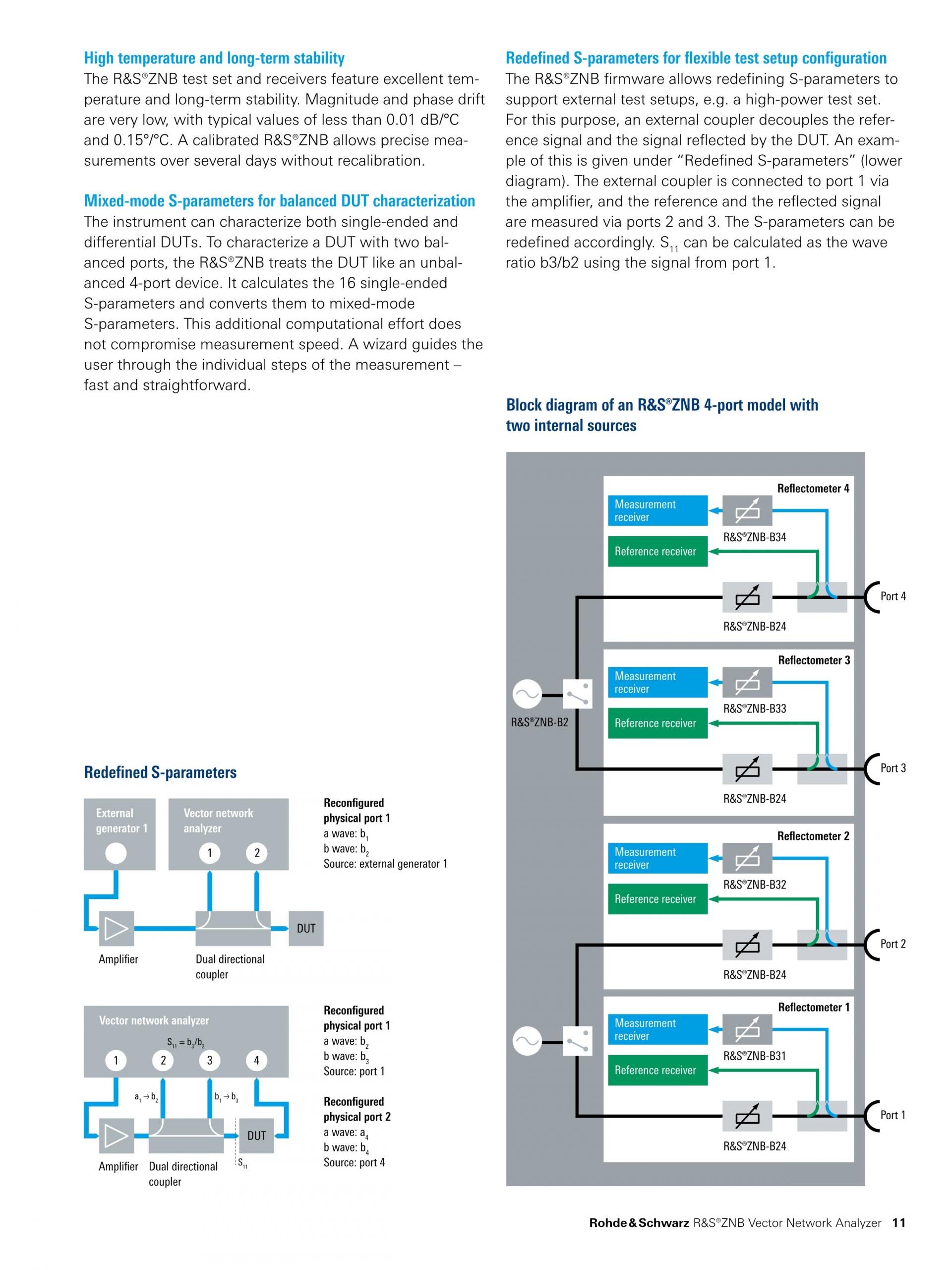

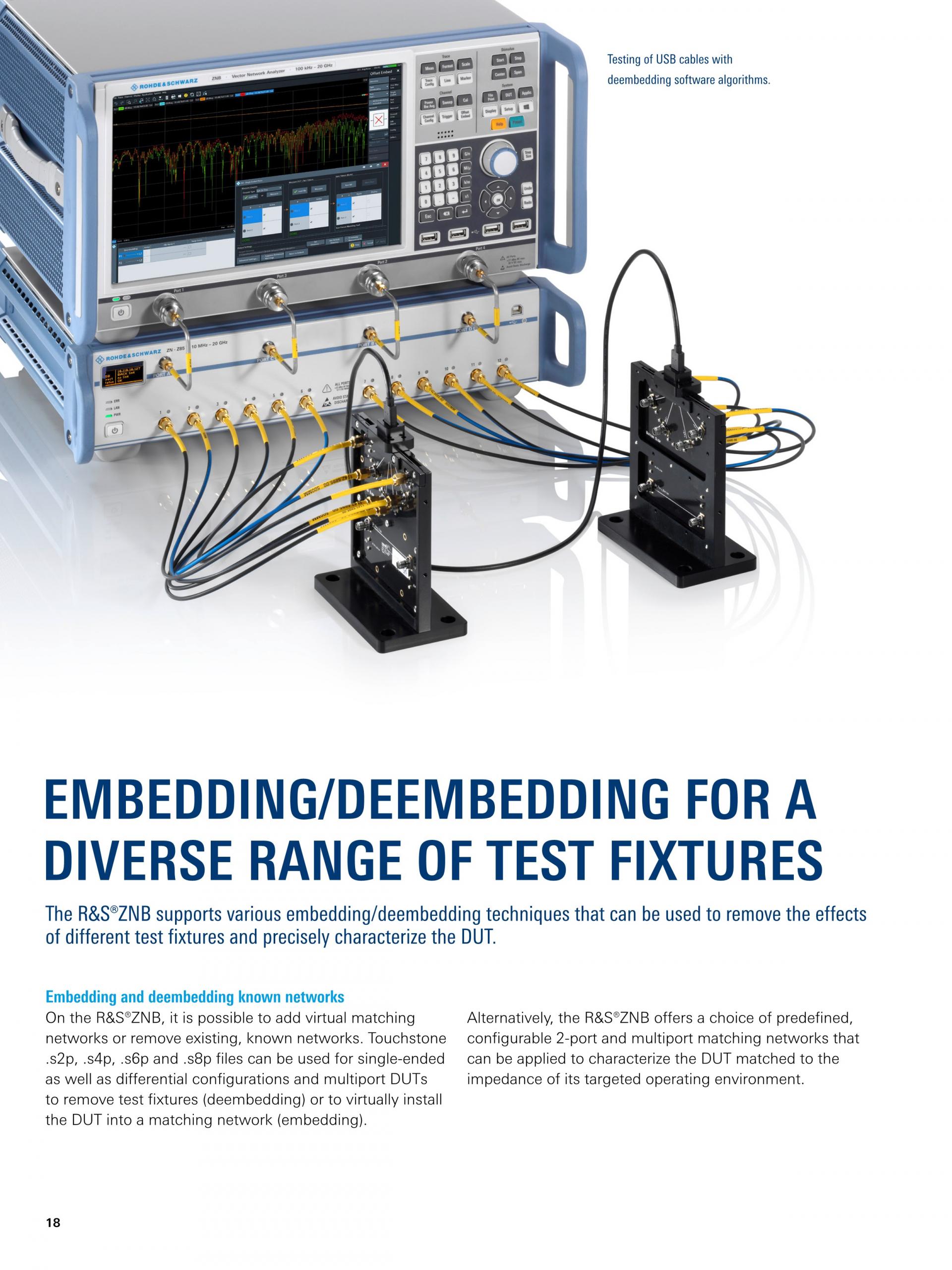

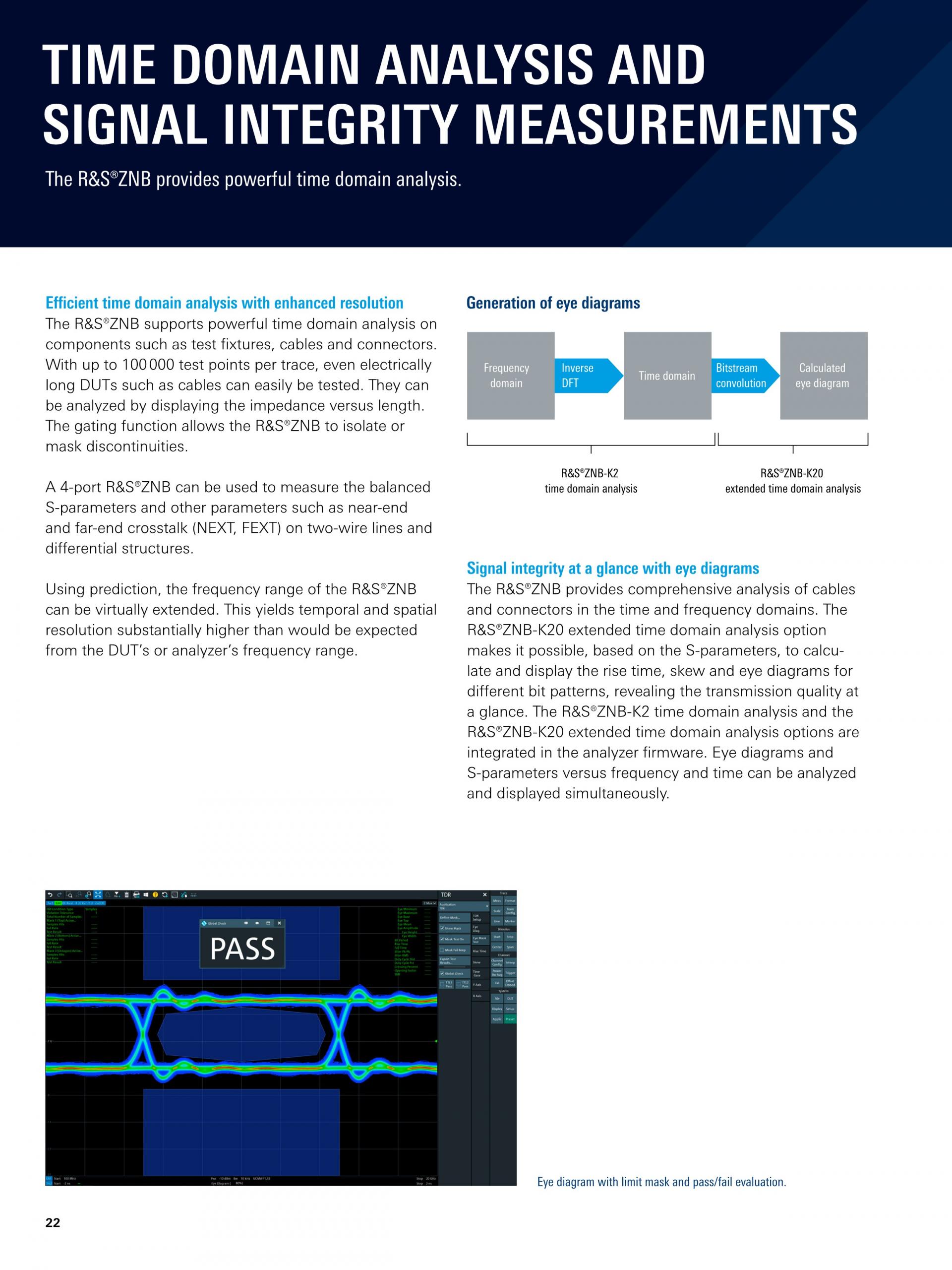

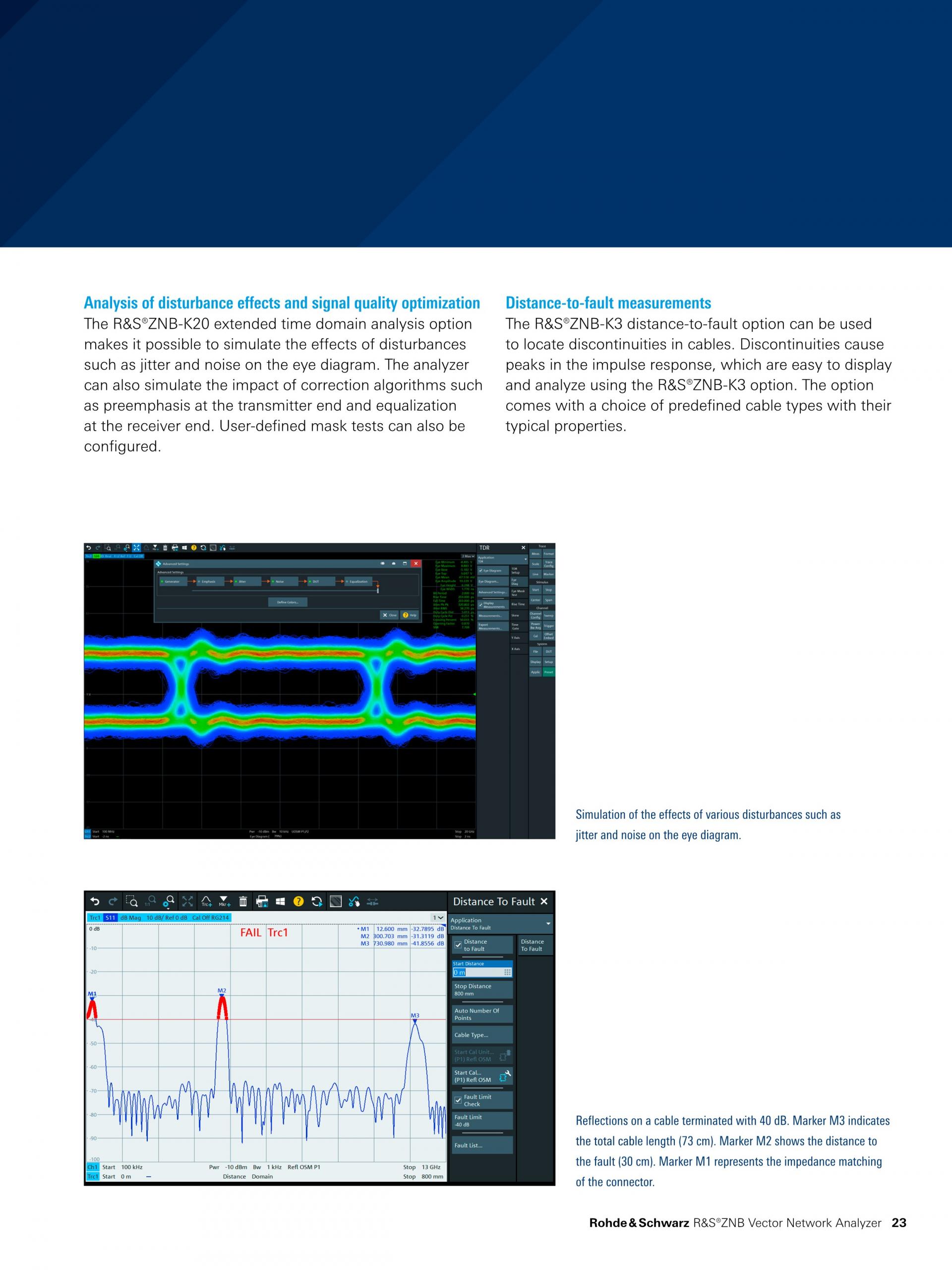

R&S®ZNB는 임베딩/디임베딩 기능, 밸런스드 DUT 특성분석을 위한 혼합 모드 S-파라미터, 유연한 테스트 셋업 구성을 위한 재정의 S-파라미터와 같은 다양한 기능과 옵션을 제공합니다. 2개의 독립 내부 발생기를 이용한 아이 다이어그램 및 주파수 변환 측정을 포함한 시간 도메인 측정 옵션을 사용할 수 있습니다. |
|

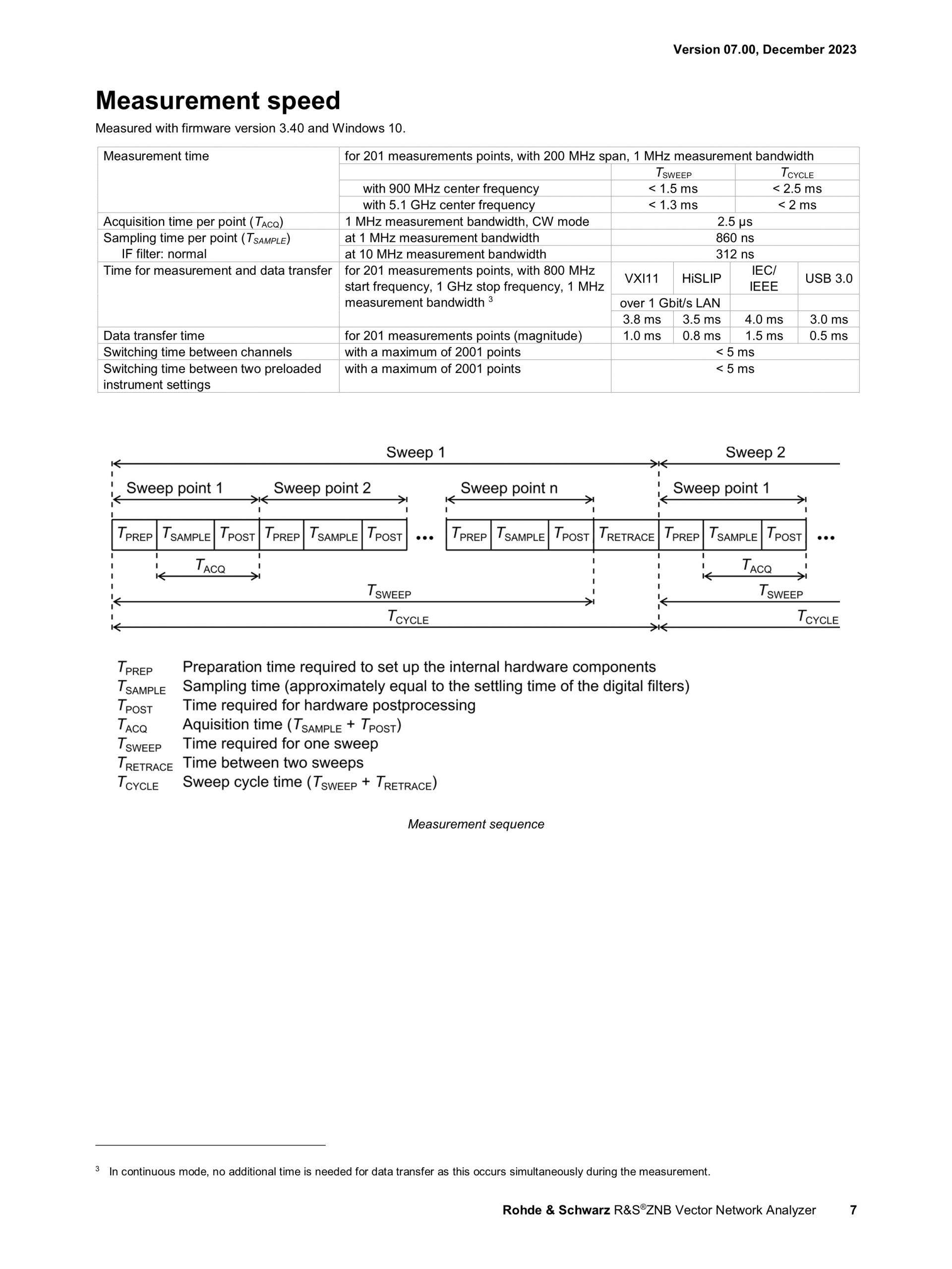

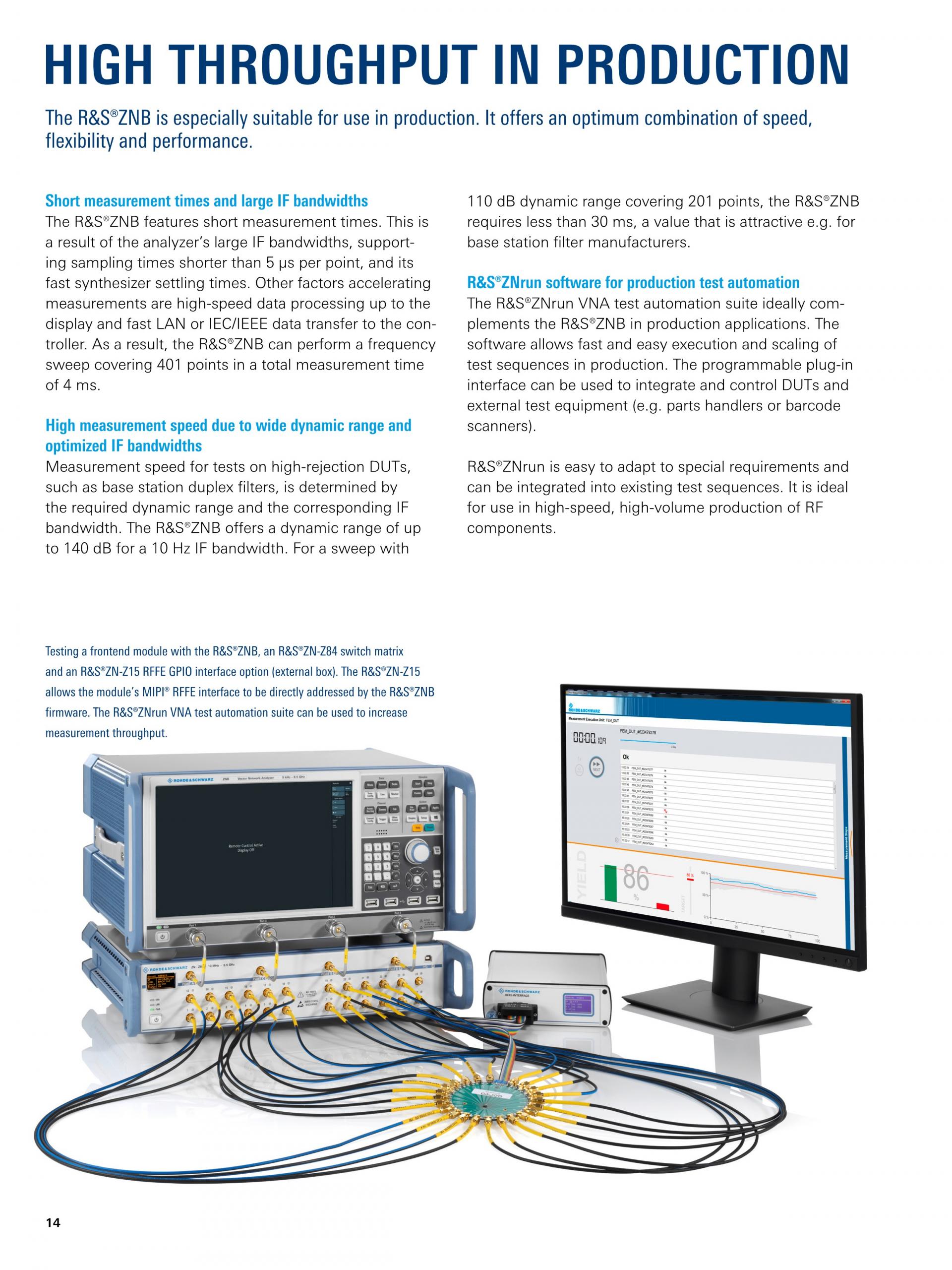

양산 적용을 위한 높은 처리량

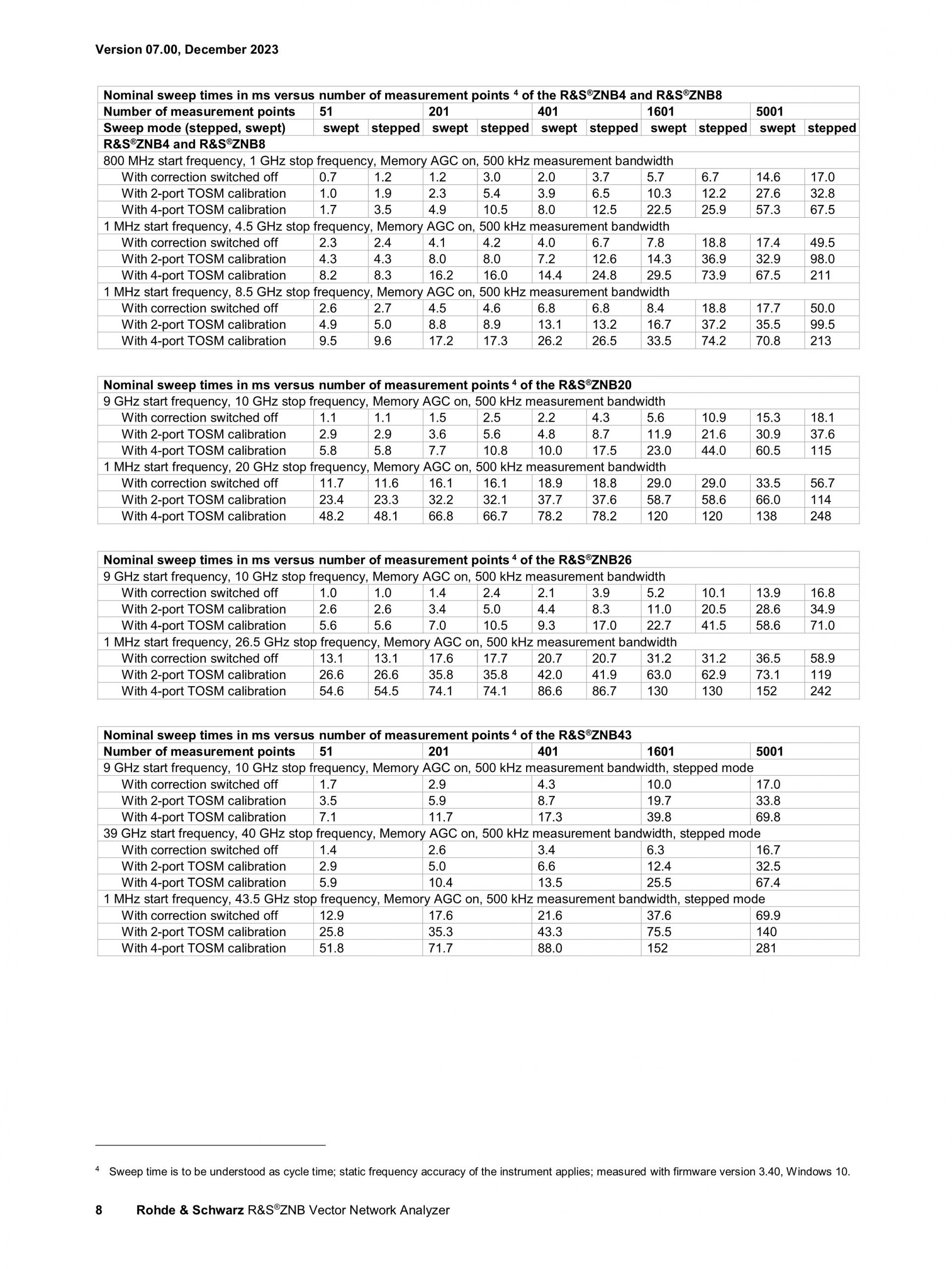

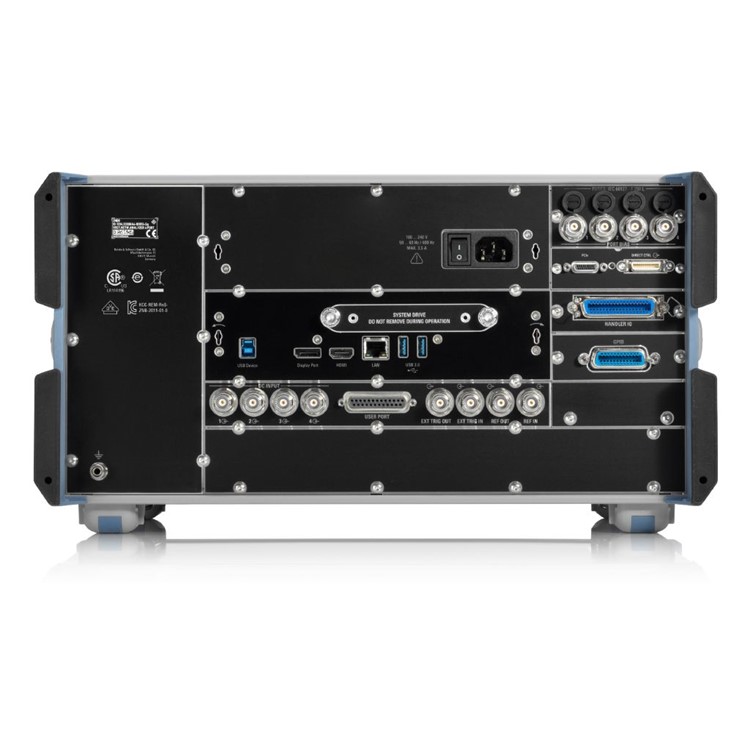

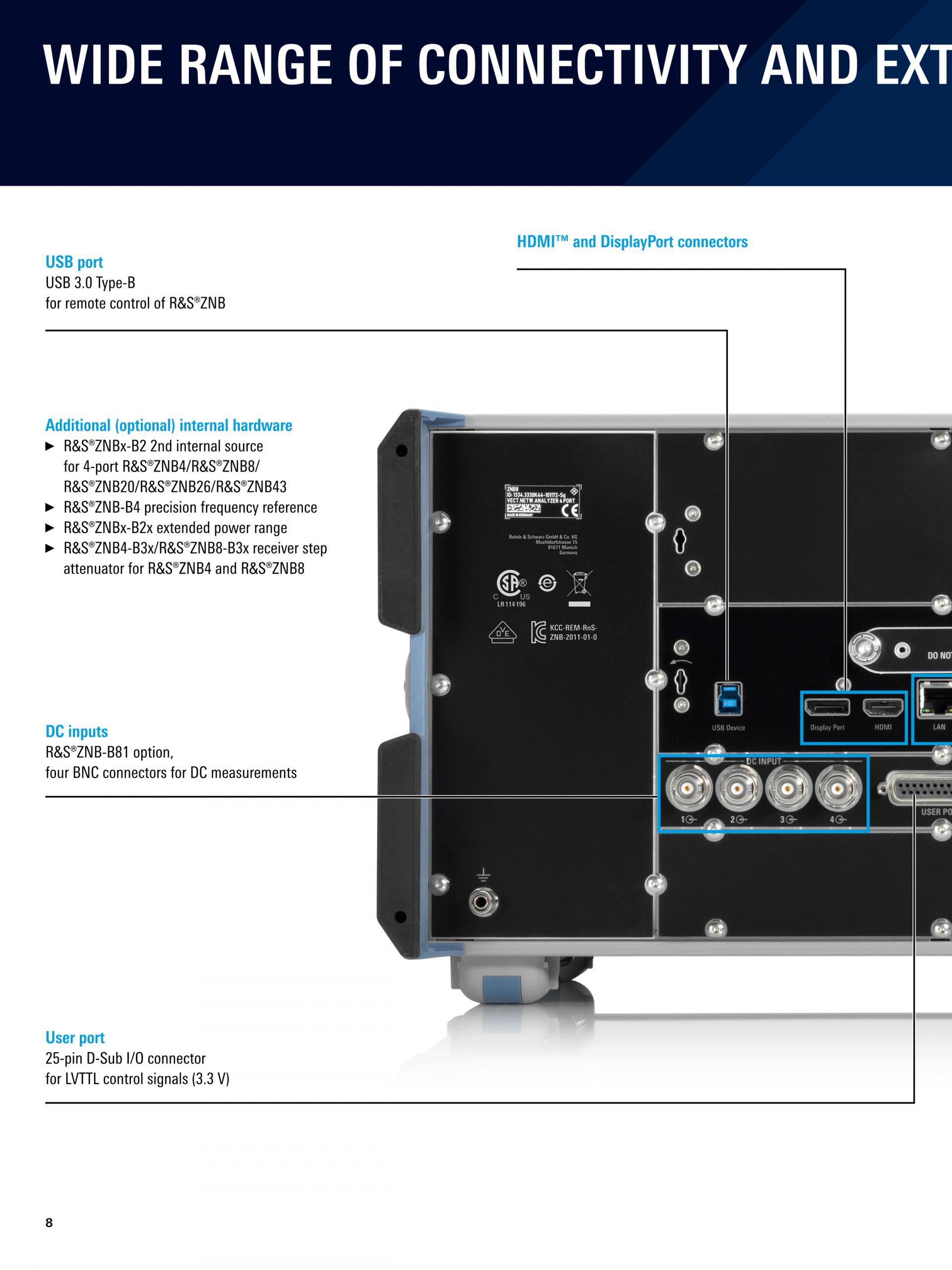

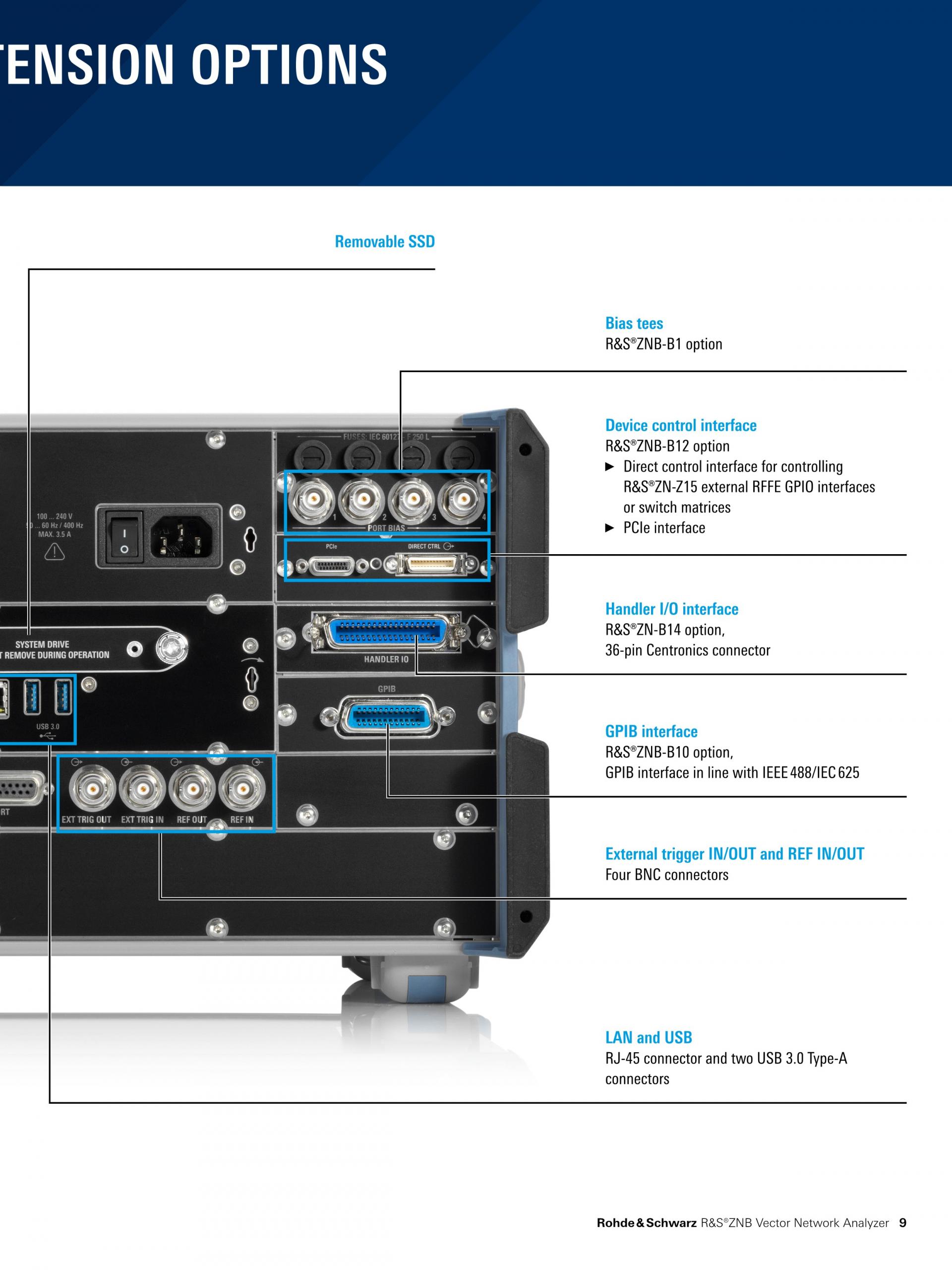

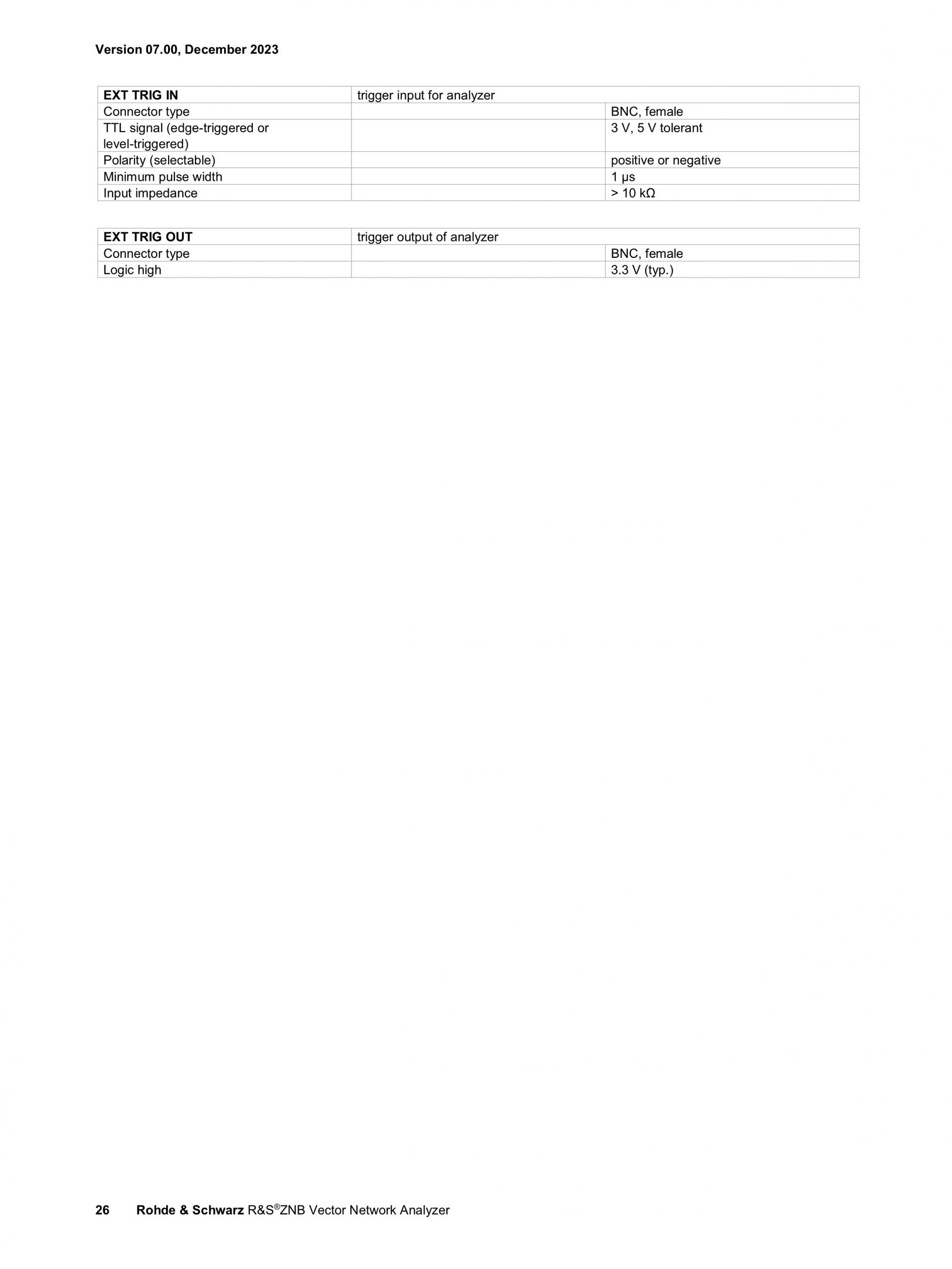

R&S®ZNB는 신서사이저 정착 시간이 빨라 측정 시간이 매우 짧습니다. 큰 IF 대역폭으로 빠른 샘플링 시간. 또한 디스플레이까지 고속 데이터 처리를 제공하며, 컨트롤러로 빠른 LAN 또는 IEC/IEEE 데이터 전송을 제공합니다. 세그먼트 스윕과 같은 기능은 측정 시간을 더욱 단축해줍니다. RFFE GPIO, GPIB 및 핸들러 I/O와 같은 통합 제어 인터페이스로 모듈 또는 외부 부품을 쉽게 제어할 수 있습니다. |
|

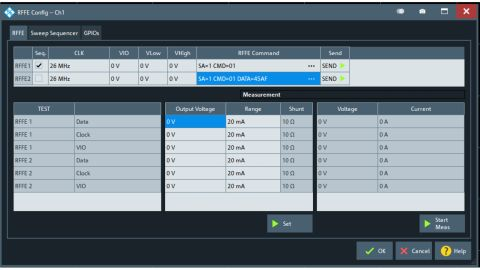

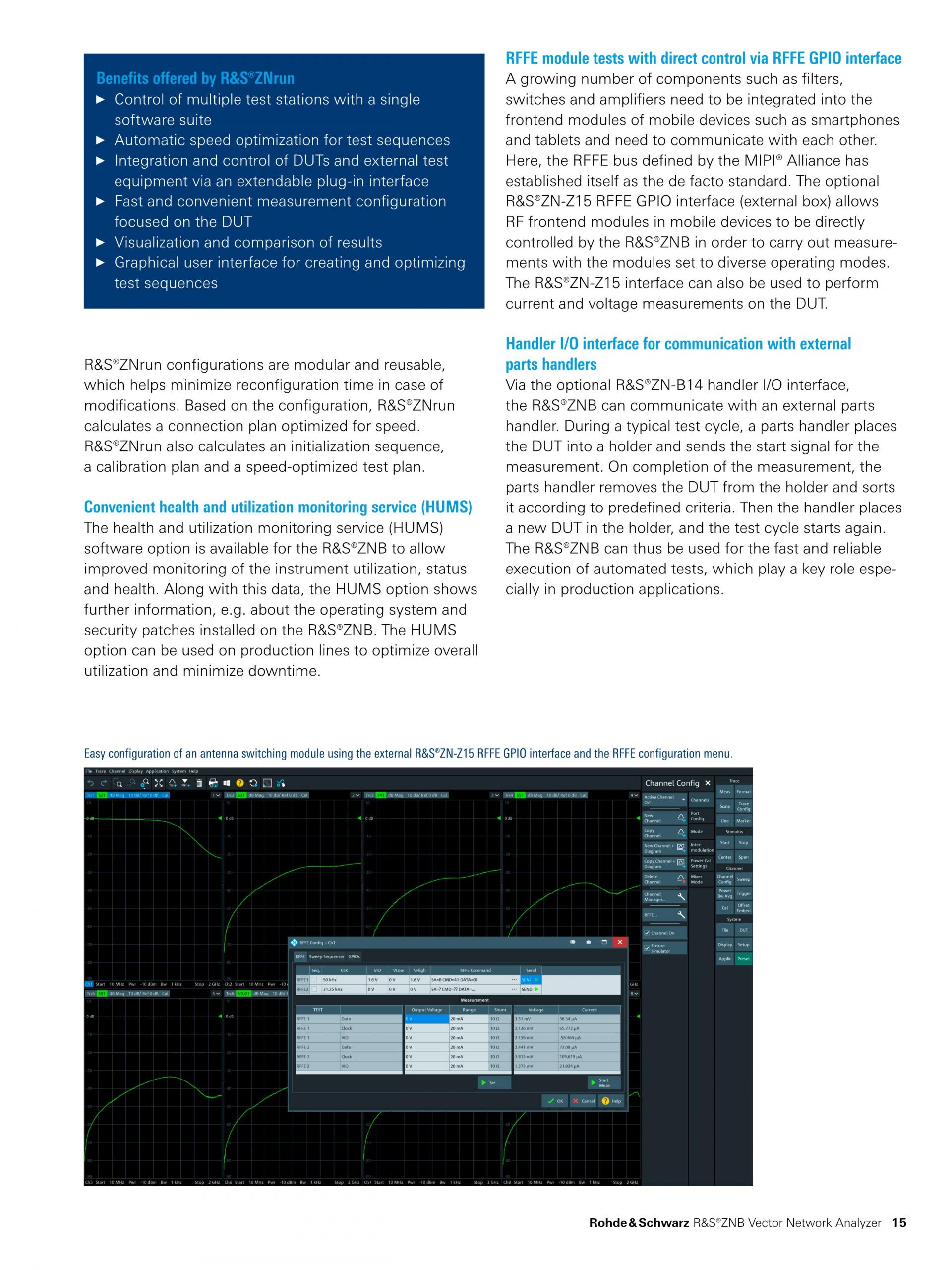

RFFE GPIO 인터페이스 구성 메뉴 멀티포트 측정

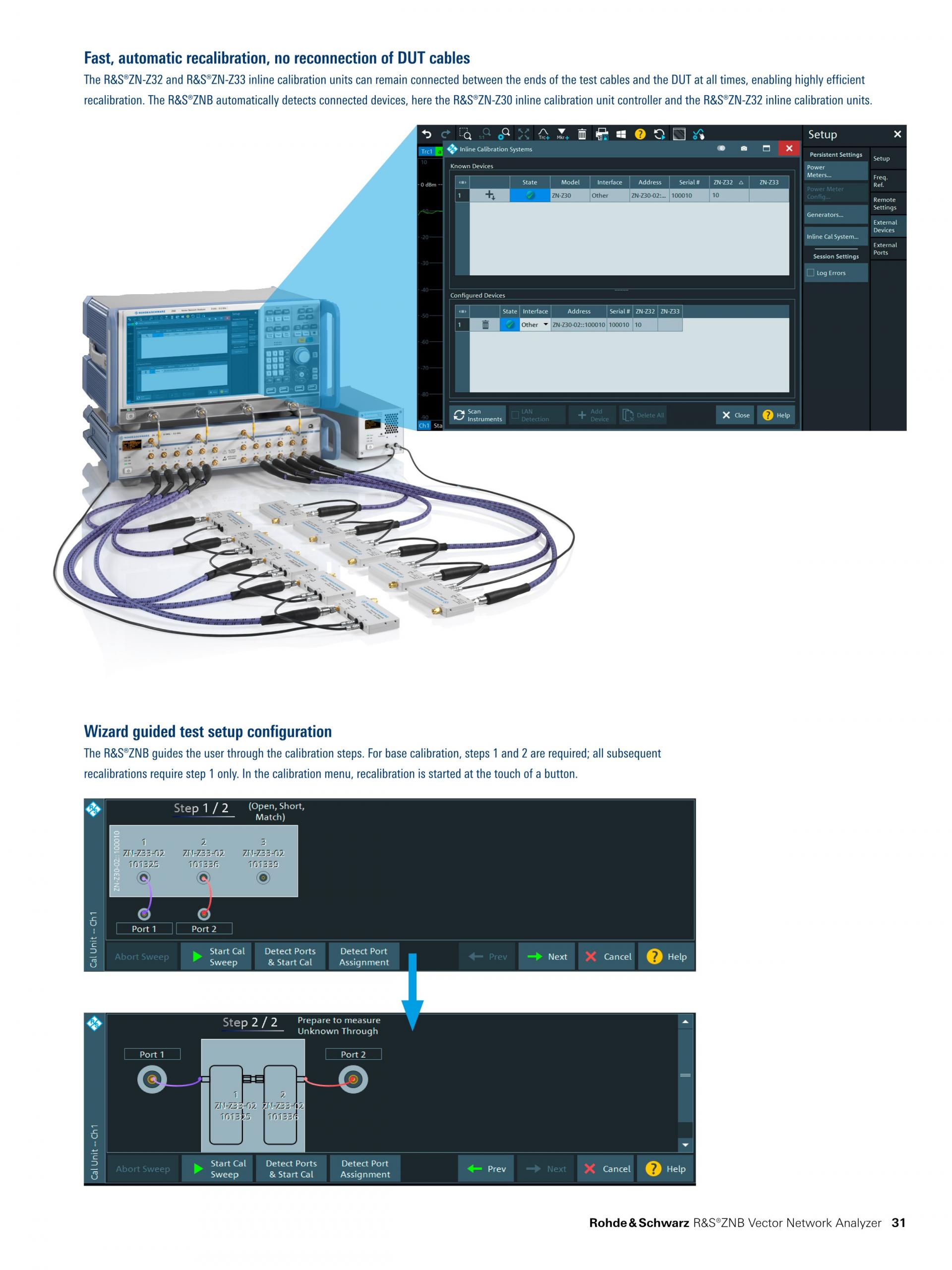

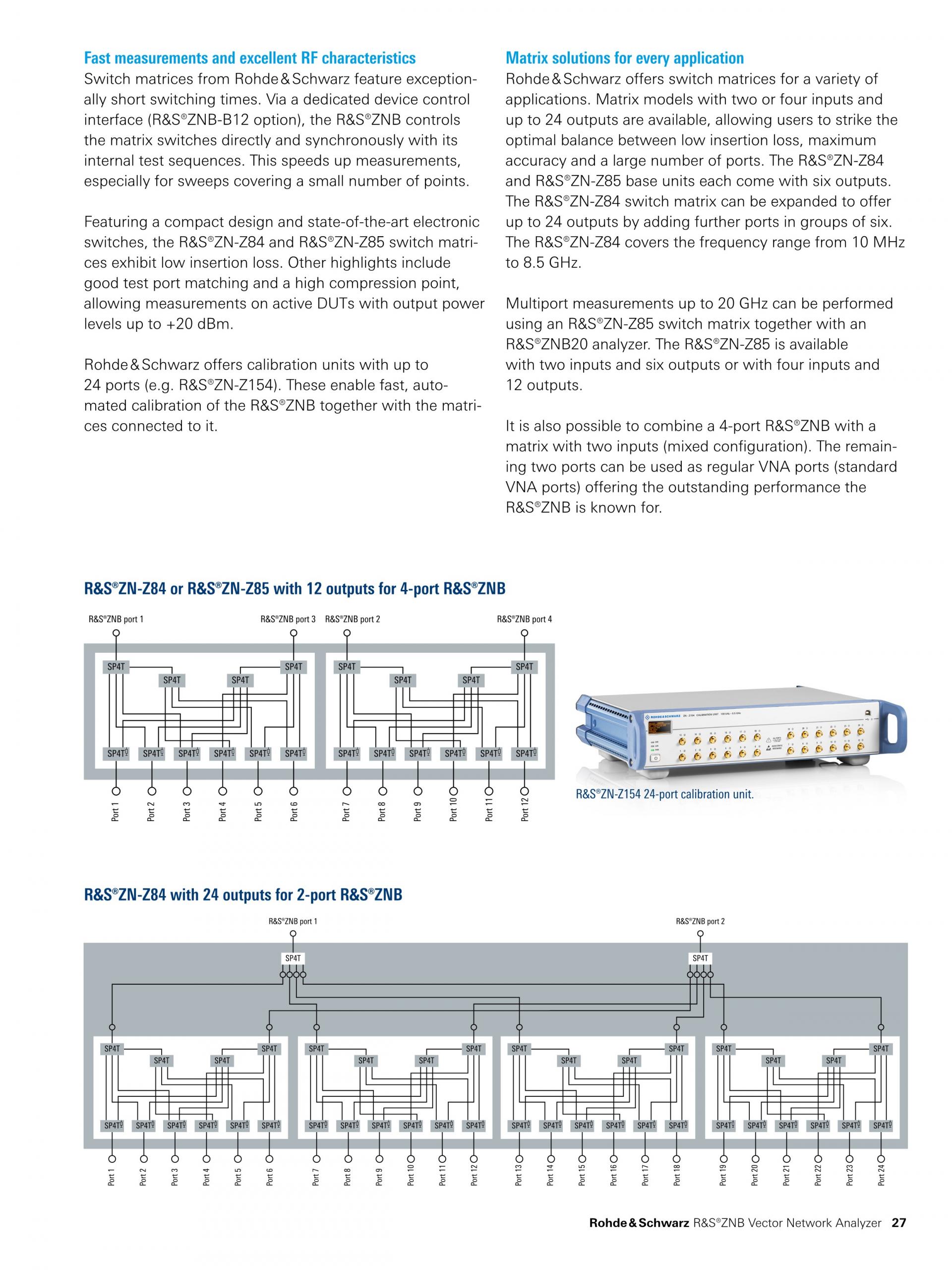

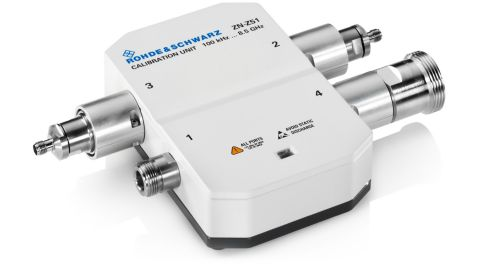

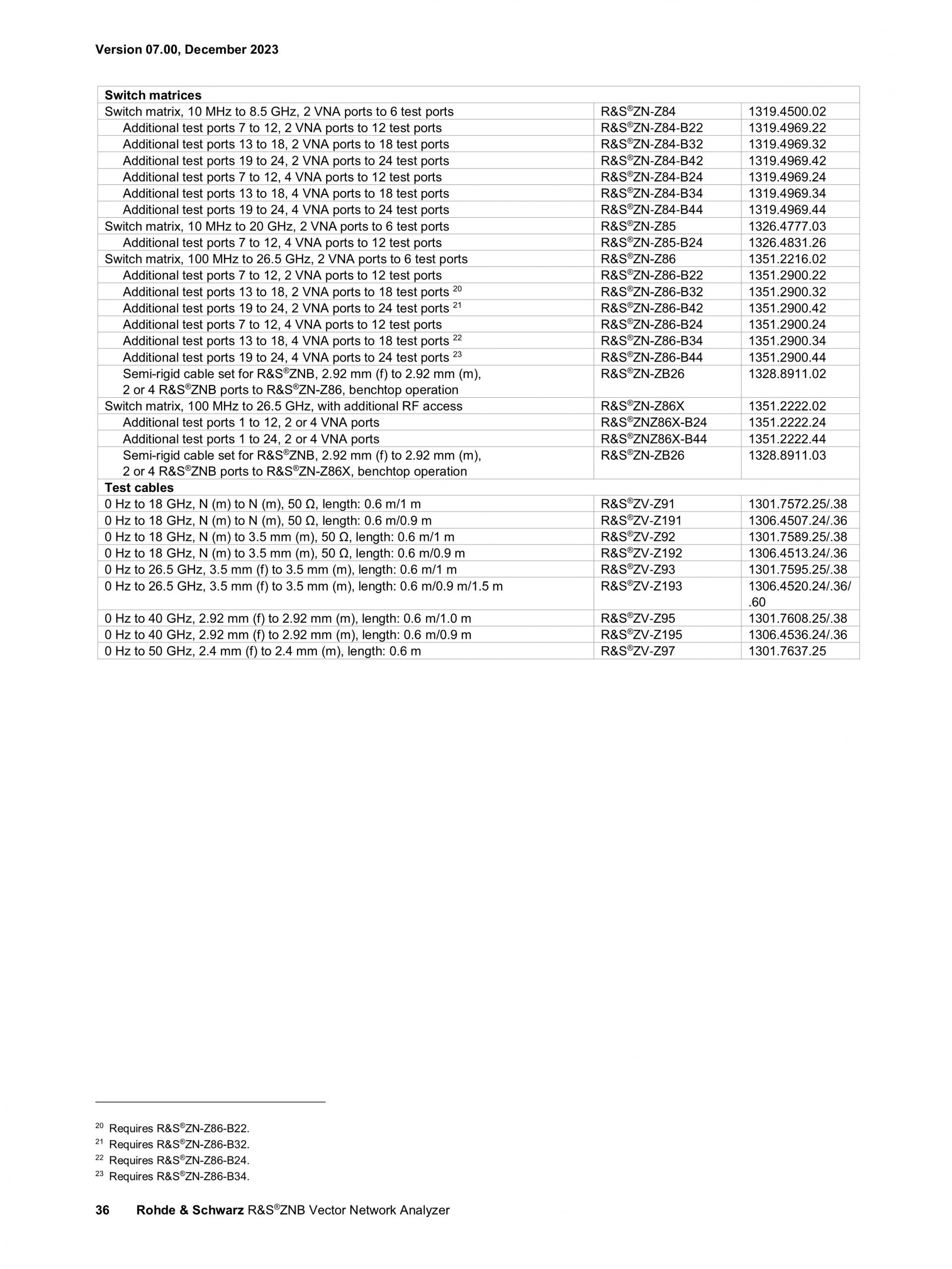

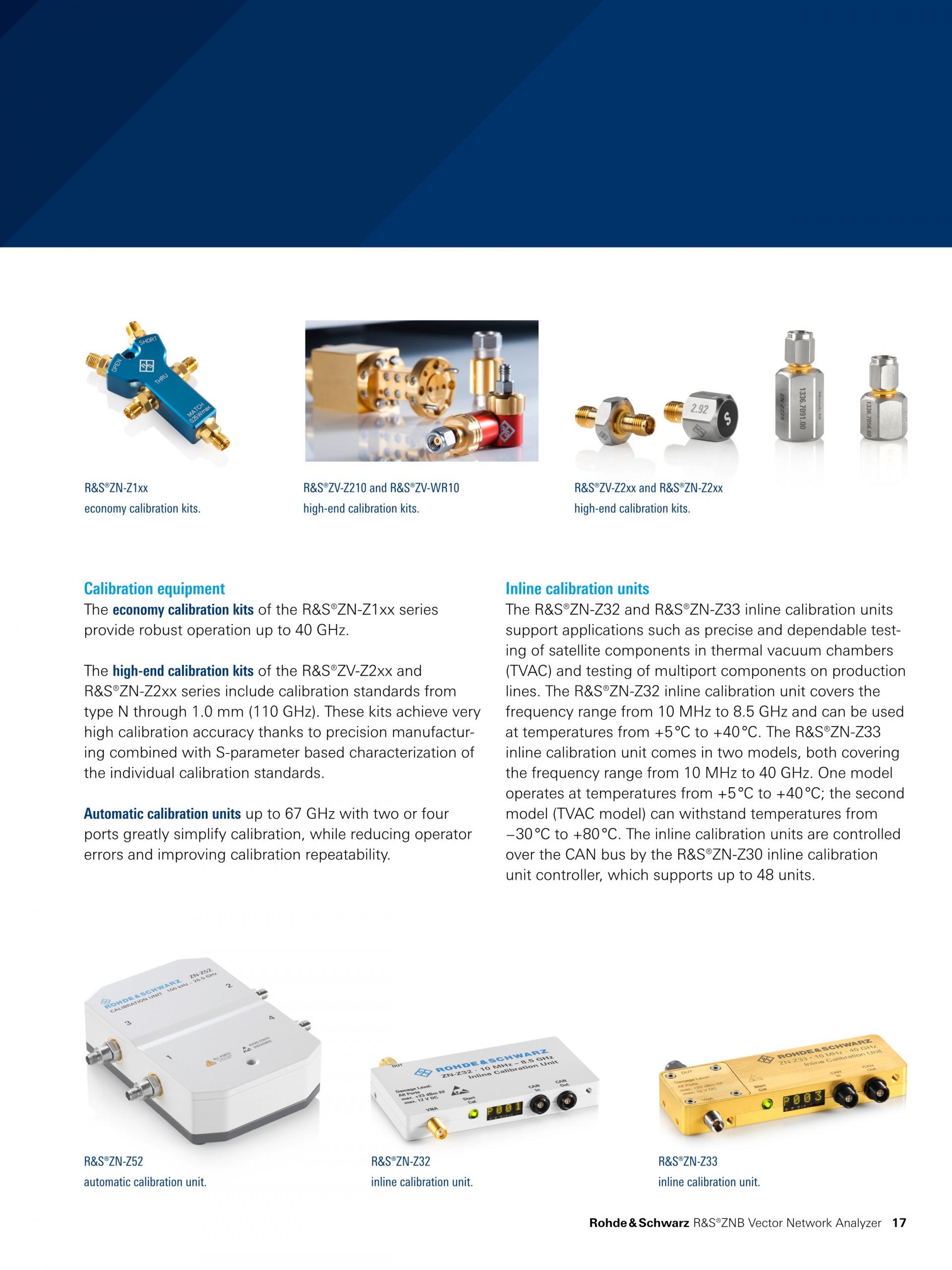

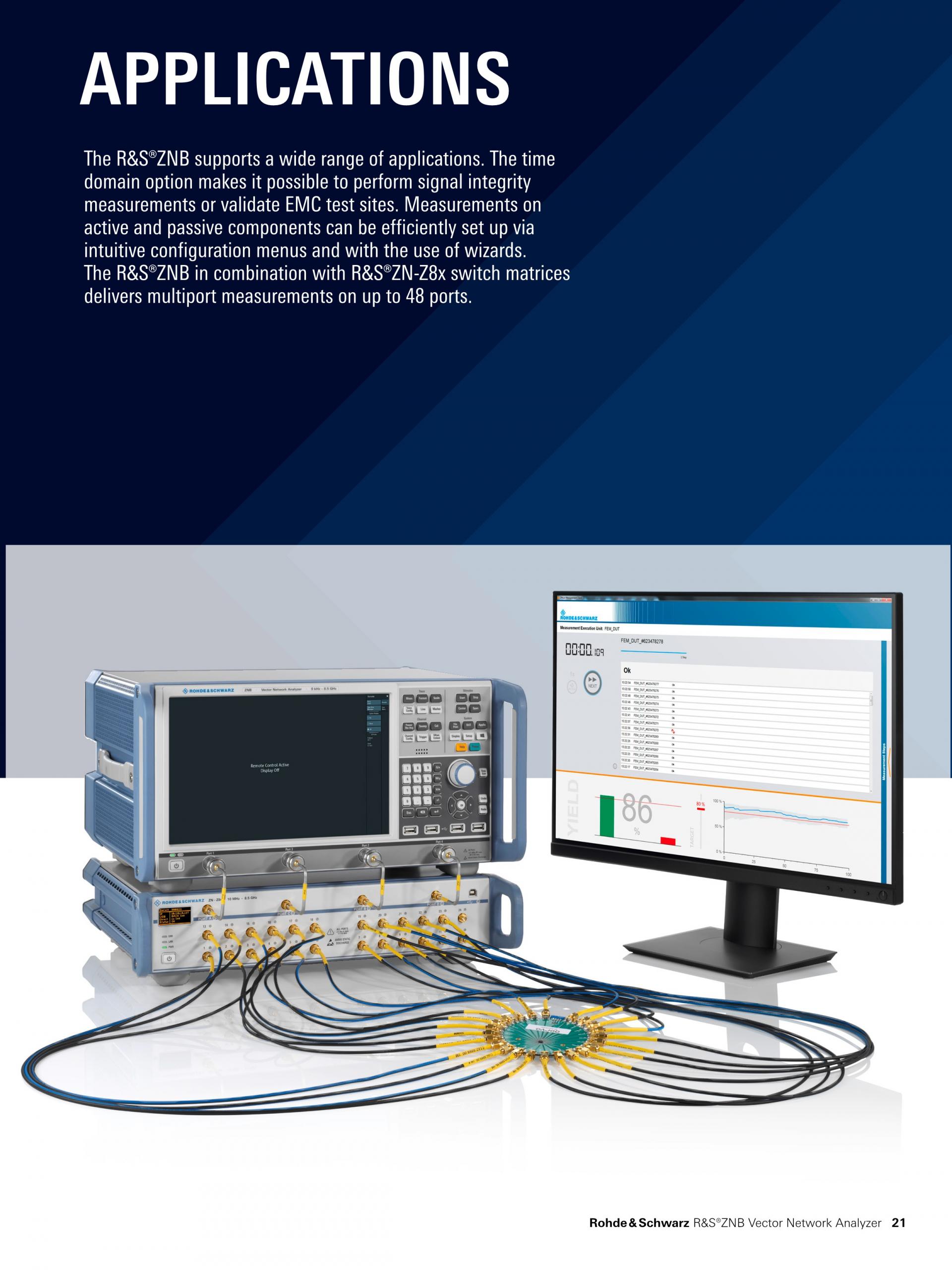

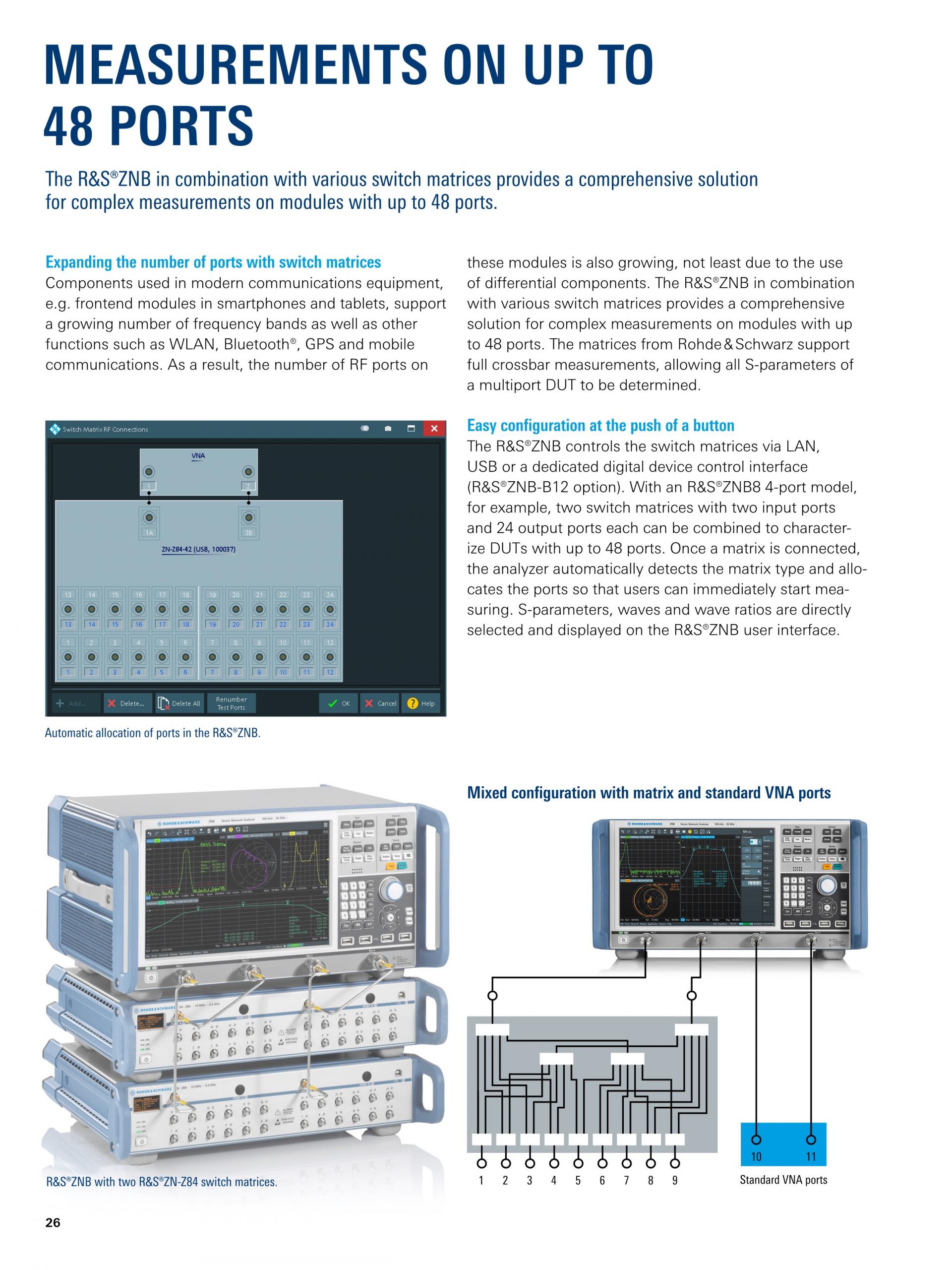

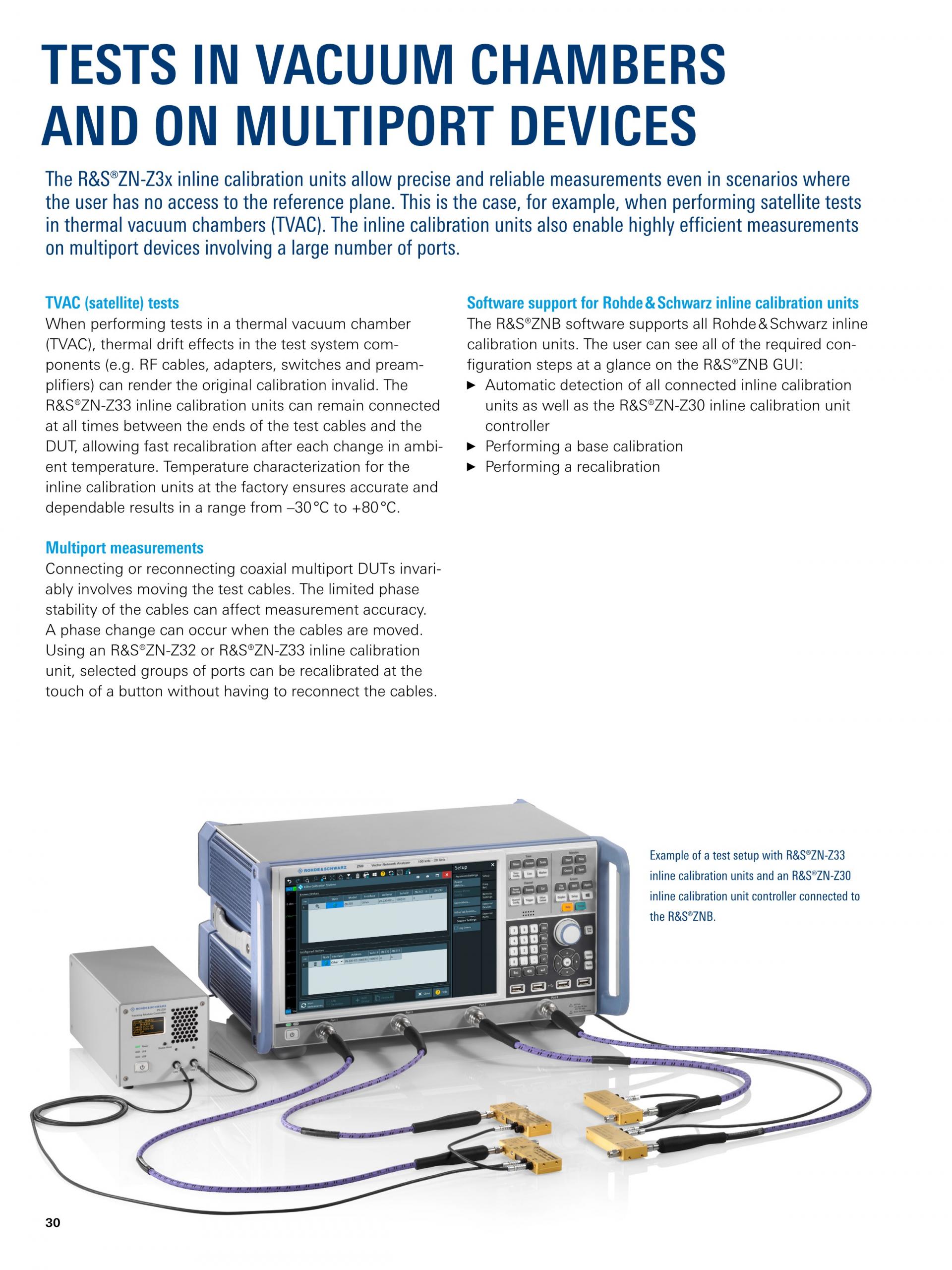

다양한 스위치 매트릭스와 결합된 R&S®ZNB는 최대 48개 포트 탑재 모듈에서 복합적 측정을 수행하는 포괄적 솔루션입니다. 로데슈바르즈의 매트릭스로 최대 크로스바 측정이 가능하여 멀티포트 DUT의 모든 S-파라미터를 확인할 수 있습니다. 최대 24개 포트 탑재 자동 교정 유닛으로 정확하고 빠른 셋업 교정이 가능합니다. |
|

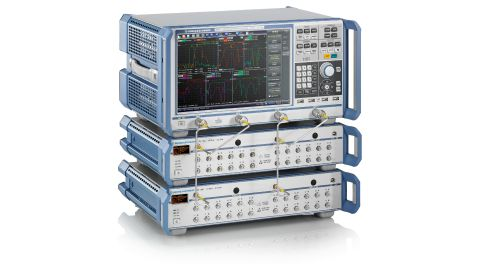

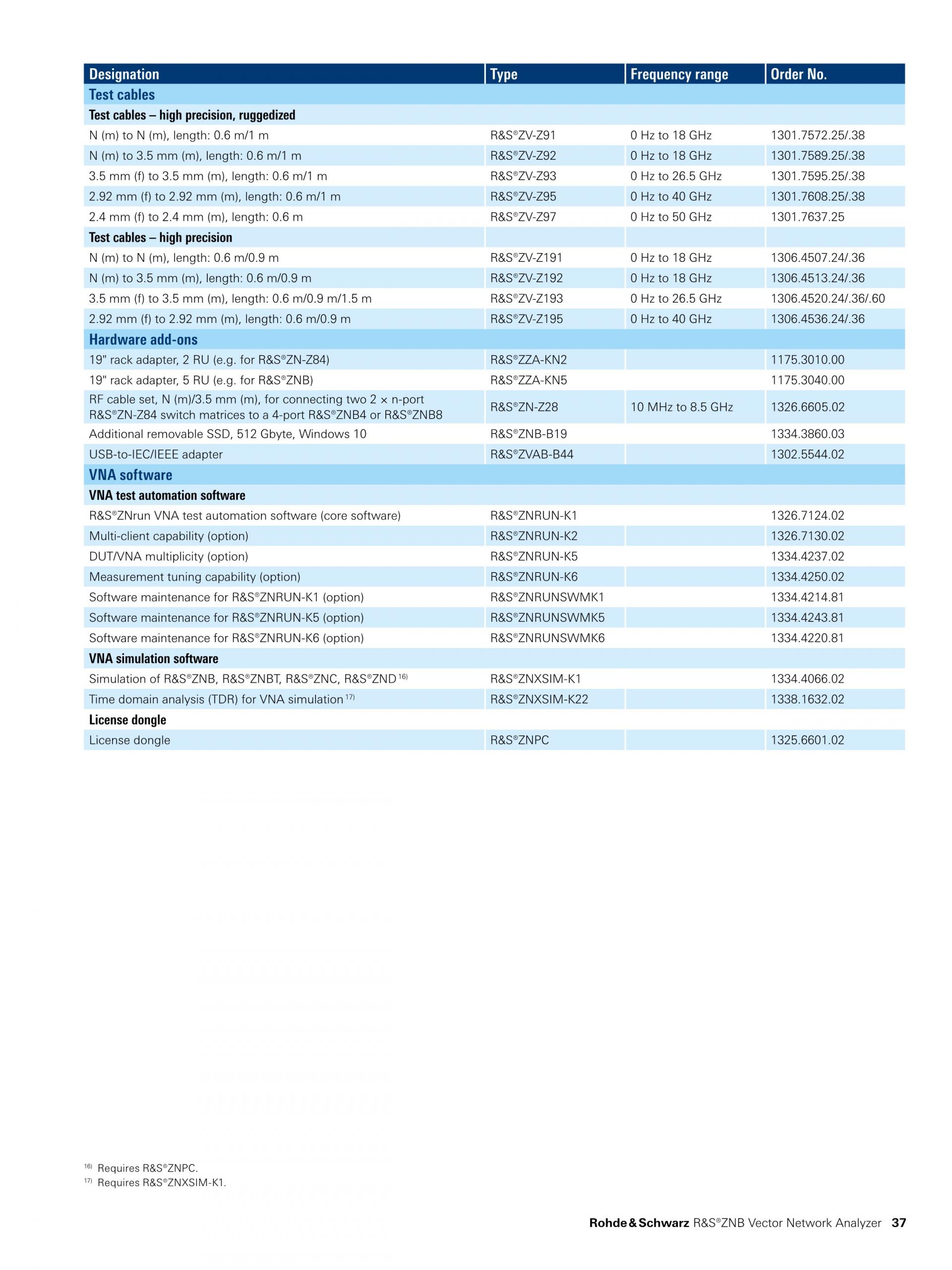

2개 R&S®ZN-Z84 스위치 매트릭스 탑재 R&S®ZNB 전체 솔루션용 액세서리
|
|
가격이 궁금하신가요?
더 많은 자료는?
지니어스인더스트리가 취급하는 대부분의 제품은 사업자 간 거래(B2B) 목적의 산업·연구용 전문 계측 장비입니다.
모든 제품은 주문 제작 또는 해외/본사 주문을 통해 공급되고 있으며 실제 현장/시험 환경에서 사용되는 특성상, 장비 개봉, 전원 인가, 설치/시운전, 교정(캘리브레이션) 진행 등으로 제품의 신뢰도와 가치가 달라지기 때문에 일반 소비재와 달리 단순 변심 사유의 반품·환불이 어렵습니다.
다만 초기 제품 하자(동일 모델 대비 명백한 불량, 운송 중 파손, 사양 상이 등)가 확인되는 경우에는 수령 후 [7일 이내] 연락 주시면 점검 후 조치 또는 A/S 절차를 안내해 드리고 있습니다.
단순 변심, 사양 선택 착오, 내부 사정(예: 예산/프로젝트 변경 등)과 같은 구매자 사유로 반품을 요청하시는 경우에는 반품이 제한되며, 예외적으로 협의가 진행될 경우에도 왕복 운송비, 검수 비용, 감가 비용 및 재입고 수수료 등이 청구될 수 있습니다.
구체적인 거래 조건(납기, A/S 범위, 교환 가능 여부 등)은 발행된 견적서, 발주서 확인 메일, 납품서 등에 명시된 내용을 우선합니다.
도움이 필요한 경우 견적서에 명시된 지니어스 영업부 담당자에게 문의해 주시기 바랍니다.
클릭 하시면 이동합니다.
로데 슈바르즈 ・ ROHDE & SCHWARZ
ZNB
벡터 네트워크 분석기
ZNB VECTOR NETWORK ANALYZERS
가장 뛰어난 속도, 다이내믹 레인지 및 작동 편의성
다양한 부문에 활용 가능한 다목적 기기
9 kHz ~ 4.5/8.5 GHz 및 100 kHz ~ 20/26.5/40/43.5 GHz 주파수 대역의 네트워크 분석기는 이동통신, 전자제품, 항공우주 방위용으로 설계되었으며, 고속 인쇄 회로 기판 설계에서도 사용할 수 있습니다. R&S®ZNB는 증폭기, 믹서, 필터, 케이블 등의 RF 구성요소를 개발, 생산, 서비스하는 데 적합합니다.
RF 성능
R&S®ZNB 수신기에는 고출력 처리 용량과 고감도, 낮은 트레이스 노이즈가 결합되어 있습니다. R&S®ZNB 본체는 일반적으로 140 dB 다이내믹 레인지를 제공합니다. R&S®ZNB8-B5x 옵션은 포트 간 측정 시 다이내믹 레인지를 최대 150dB까지 확장합니다. 분석기는 일반적으로 0.01 dB/°C, 0.15°/°C 미만의 매우 낮은 크기와 위상 이동으로 S-파라미터를 측정합니다. 보정된 R&S®ZNB는 재교정 없이 며칠간 정밀 측정이 가능합니다. |
|
다목적 옵션

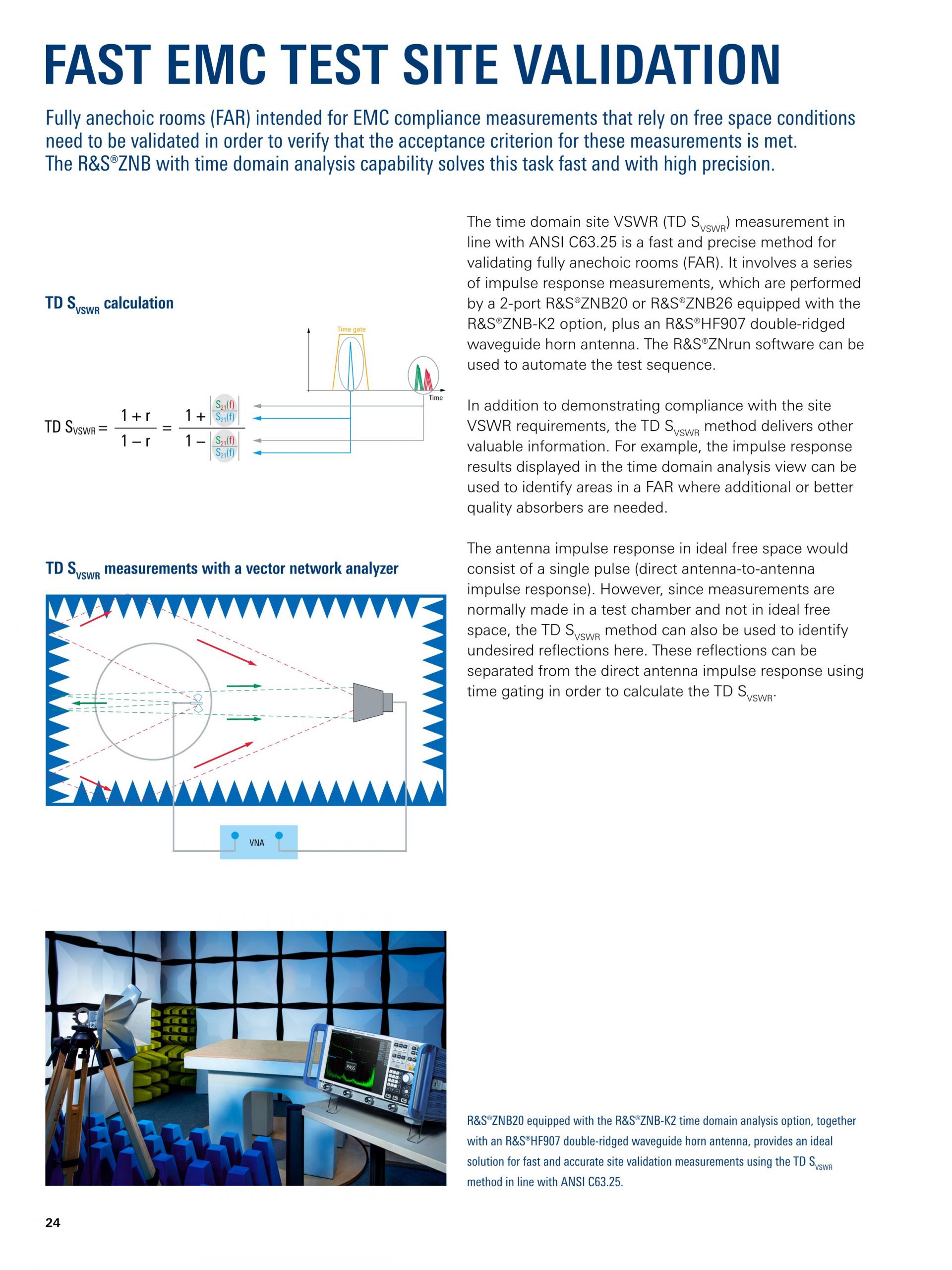

R&S®ZNB는 임베딩/디임베딩 기능, 밸런스드 DUT 특성분석을 위한 혼합 모드 S-파라미터, 유연한 테스트 셋업 구성을 위한 재정의 S-파라미터와 같은 다양한 기능과 옵션을 제공합니다. 2개의 독립 내부 발생기를 이용한 아이 다이어그램 및 주파수 변환 측정을 포함한 시간 도메인 측정 옵션을 사용할 수 있습니다. |
|
양산 적용을 위한 높은 처리량
R&S®ZNB는 신서사이저 정착 시간이 빨라 측정 시간이 매우 짧습니다. 큰 IF 대역폭으로 빠른 샘플링 시간. 또한 디스플레이까지 고속 데이터 처리를 제공하며, 컨트롤러로 빠른 LAN 또는 IEC/IEEE 데이터 전송을 제공합니다. 세그먼트 스윕과 같은 기능은 측정 시간을 더욱 단축해줍니다. RFFE GPIO, GPIB 및 핸들러 I/O와 같은 통합 제어 인터페이스로 모듈 또는 외부 부품을 쉽게 제어할 수 있습니다. |
|
멀티포트 측정
다양한 스위치 매트릭스와 결합된 R&S®ZNB는 최대 48개 포트 탑재 모듈에서 복합적 측정을 수행하는 포괄적 솔루션입니다. 로데슈바르즈의 매트릭스로 최대 크로스바 측정이 가능하여 멀티포트 DUT의 모든 S-파라미터를 확인할 수 있습니다. 최대 24개 포트 탑재 자동 교정 유닛으로 정확하고 빠른 셋업 교정이 가능합니다. |
|

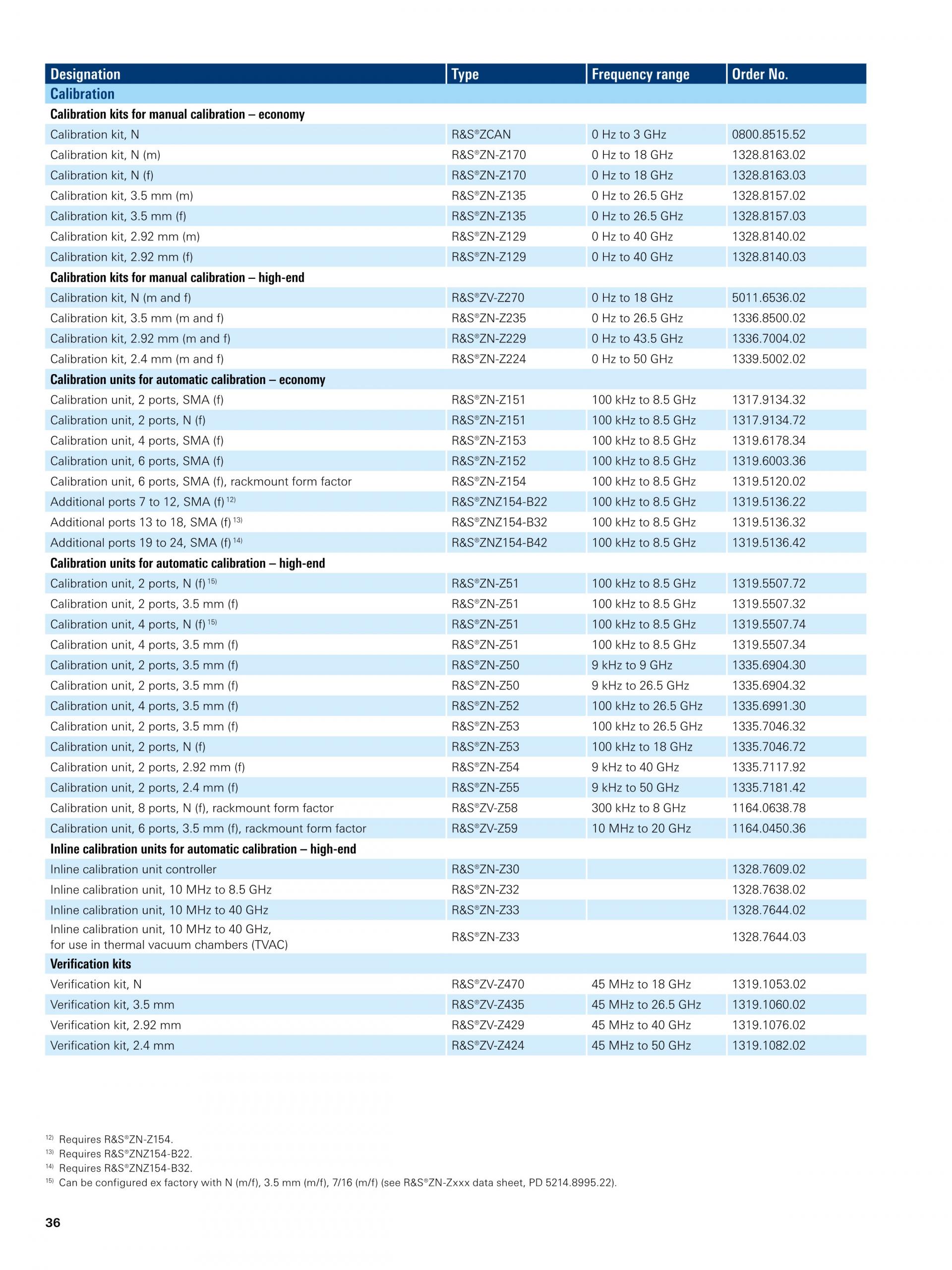

전체 솔루션용 액세서리
|
|
