KONICA MINOLTA T-10WsA 조도
가격문의(상세정보 참조)

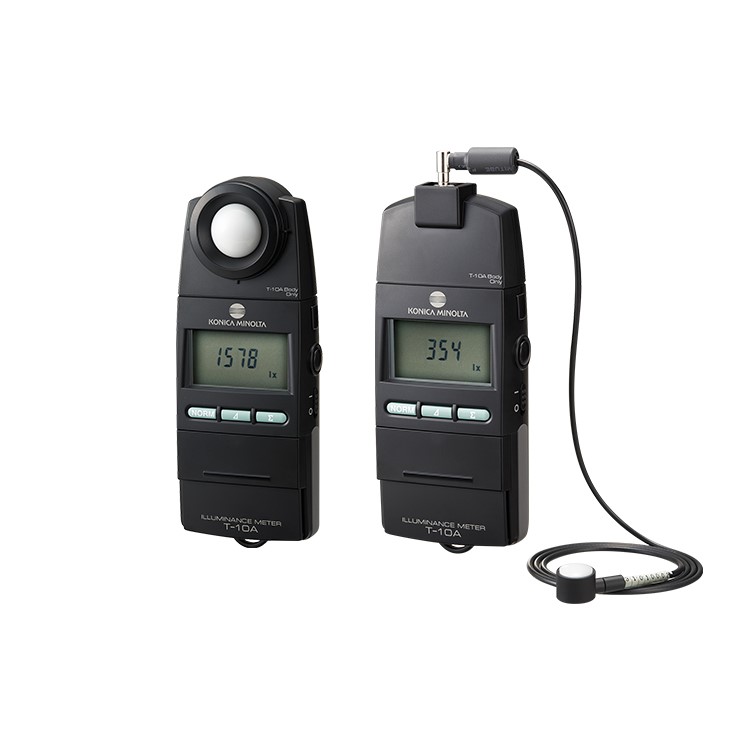

KONICA MINOLTA T-10WsA 조도계
KONICA MINOLTA T-10WsA Illuminance Meter
JIS AA급, DIN Class B에 준거
표준 · 미소면 · 수중용 조도 측정기가 있습니다.
미니 수광부 · 코드가 방수이므로, 수중에서도 조도 측정이 가능합니다.
T-10A/T-10MA는 JIS AA급, DIN Class B에 준거한 고정밀 조도계입니다.
PWM 광원 같은 차세대 조명도 정확한 측정이 가능하고, 다점 측정 · 검사 장치 등 조도 측정 시스템을 간단하게 구축할 수 있습니다.
클릭 하시면 이동합니다.
코니카 미놀타 ・ KONICA MINOLTA
T-10A
조도계
T-10A Illuminance Meter
제품 개요
>T-10A/T-10MA는 JIS AA급, DIN Class B에 준거한 고정밀 조도계입니다.
>PWM 광원 같은 차세대 조명도 정확한 측정이 가능하고, 다점 측정 · 검사 장치 등 조도 측정 시스템을 간단하게 구축할 수 있습니다.
주요 용도
- 조명 기기 메이커의 연구 · 검사
- 관공서 시험 기관
- 공장 · 사무소 · 병원 등의 보수 관리
- 방범등 · 가로등의 조도 관리
- 건축 관련 광원 체크
- LED 식물 공장에서의 조도 관리
- 전광속 · 배광 특성 장치의 센서로서 등
주요 특징
PWM광에 대응. 차세대 광원도 측정 가능합니다.
- PWM 조광이란
>PWM는 Pulse Width Modulation(펄스 폭 변조)의 약어로, 펄스 신호의 ON/OFF 시간 비율을 조정함으로써, 신호의 강도를 제어하는 방식입니다. 펄스 신호란, ON/OFF 상태를 반복하는 신호로, 1주기 중 ON된 상태의 비율을 duty ratio라고 합니다. PWM조광이란, 펄스 발광시킨 빛의 duty ratio(점등 시간)로 밝기를 조정하는 방법입니다. 점등 시간을 길게 하면 밝아지고 점등 시간을 짧게 하면 어두워집니다.
JIS AA급, DIN Class B에 준거
>T-10A, T-10MA는 JIS C 1609-1:2006 일반계 AA급 조도계, DIN 5032 Part 7 1985년도판 Class-B에 준거. 고정밀도, 고신뢰성을 추구한 안심 조도계입니다.※
※ >본 기기는 계량법의 형식 승인을 본체와 수광부 모두 취득했습니다.
>본체와 수광부를 분리하여 사용하는 경우(케이블 연장/다점 측정)에 대해서는 형식 승인을 취득하지 않았습니다.
>형식 승인 번호는 본체와 수광부 양방의 명판에 기재되어 있는 번호가 동일한 조합에 대해 적용됩니다.
다점 측정이 가능
>건축 조명이나 가로등, 프로젝터 등의 조도 분포를 1대로 간단히 측정할 수 있습니다.
원격 측정이 가능
>수광부를 본체에서 분리하여 시판하는 LAN 케이블로 접속할 수 있으므로, 고객의 검사 시스템과의 조합도 간단합니다.
>T-10 A/T-10 MA는 JIS 일반형 AA급에 준거하므로, 정확한 조도 측정이 가능합니다.
상대 분광 응답도 특성
>조도계 수광부의 상대 분광 응답도 특성은 인간의 눈의 감도인 표준 분광 시감 효율 V(λ)에 일치하는 것이 이상적입니다. JIS에서는 V(λ)와의 오차 정도에 따라 조도계의 등급을 정하고 있습니다. 조도계 T-10A/T-10MA의 상대 분광 응답도 특성은 JIS 일반형 AA급 조도계에 해당합니다.
JIS에서는 오른쪽 표와 같이 V(λ)와의 오차 정도에 따라 조도계의 등급을 정하고 있습니다.
| 조도계의 등급 | V(λ)와의 오차 |
| 일반형 AA급 | 6% 이하 |
경사 입사광 특성(수광각 특성)
>측정 면의 밝기는 입사하는 빛의 코사인에 비례하므로, 조도계의 수광부는 경사 입사광에 대한 응답이 코사인에 비례해야 합니다.
조도계 T-10A/10MA의 경사 입사광 특성은 위 그림의 청색 선과 같으며, JIS 일반 AA급 조도계에 해당합니다.
조도계의 등급 | 경사 입사광 특성(f2) |
일반형 AA급 | 3% 이하 |
경사 입사광 특성의 계통적인 오차(f2)는 다음의 식으로 구할 수 있습니다.
또한 f2*(θ)는 다음의 식으로 나타냅니다.
또한 입사각별로 코사인 특성간의 오차를 다음과 같이 참고로 나타내고 있습니다.
국가계량표준 'JCSS' 교정사업자 등록에 대하여
>국제 규격 'ISO 9001', 'ISO 14001' 인증 취득과 국가계량표준 'JCSS' 교정사업자 등록 마크는 품질을 신뢰할수 있다는 증거입니다. 코니카 미놀타의 계측 기기는 안심하고 사용하실 수 있습니다.
>오른쪽 그림은 계량법에 의거한 교정사업자 등록제도의 마크입니다. 코니카 미놀타 주식회사는 '광'의 등록 사업자이며, 0026은 코니카 미놀타의 등록 번호입니다.
>JCSS는 계량법에 의거한 Tracebility 제도(계량표준공급제도와 교정사업자등록제도로 구성)이며 등록된 교정사업자는 등록을 받은 계량기의 구분과 관련된 교정시 교정증명서에 JCSS 마크를 포함하여 교부할 수 있습니다. 당사는 인정 기준으로 JIS Q 17025(ISO/IEC 17025)를 이용하여, ISO/IEC 17011에 따라 운영되는 JCSS에 인정되어 있습니다. JCSS를 운영하고 있는 인정 기관(IA JAPAN)은 아시아태평양시험소인정협력기구(APLAC) 및 국제시험소인정협력기구(ILAC)의 상호 승인에 서명하고 있습니다. 당사는 국제 MRA 대응 JCSS 인정사업자로서, 이 마크을 포함하여 교부한 교정증명서는 일본은 물론 해외 시장에서도 인정되고 있습니다.
