굿윌인스텍 ・ GW INSTEK

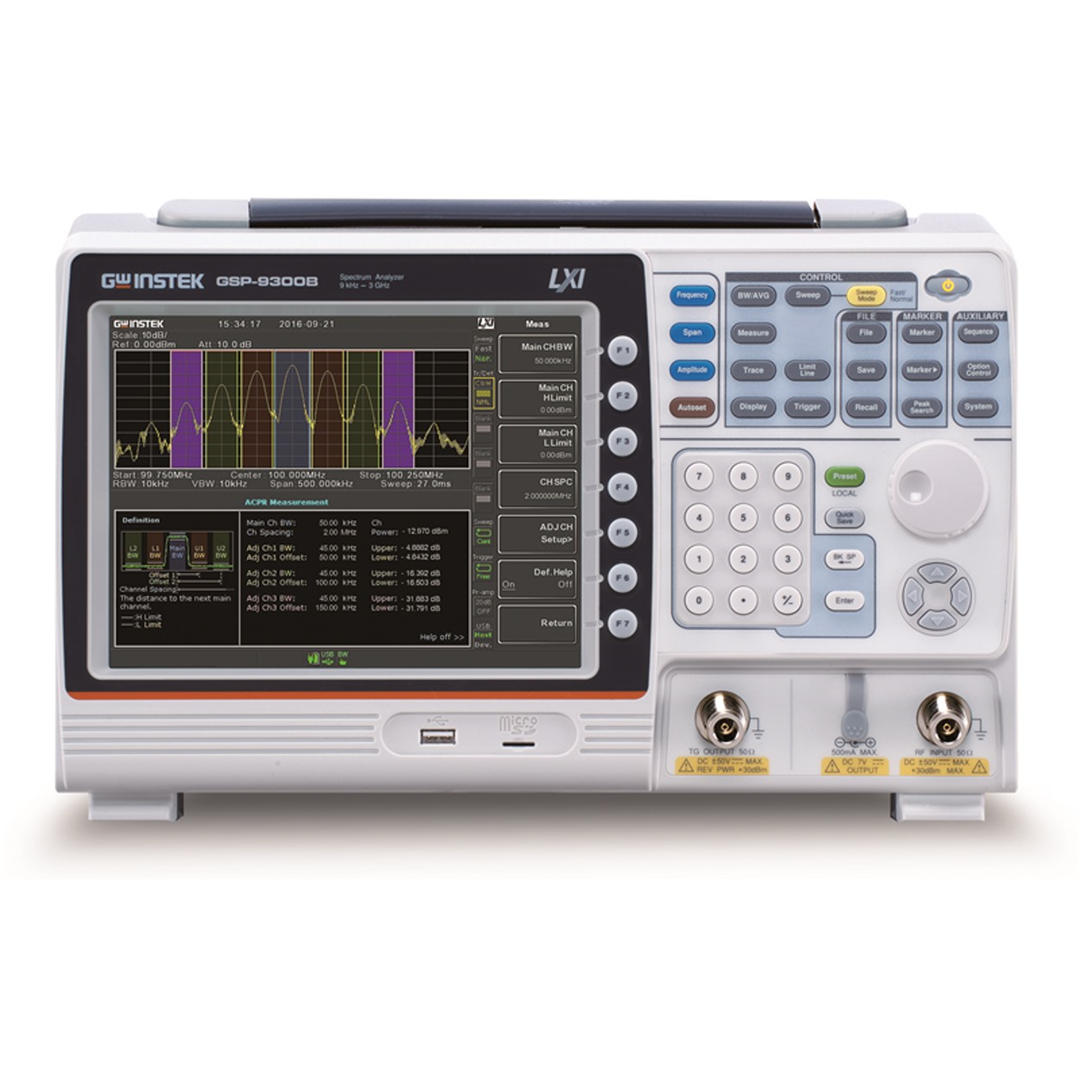

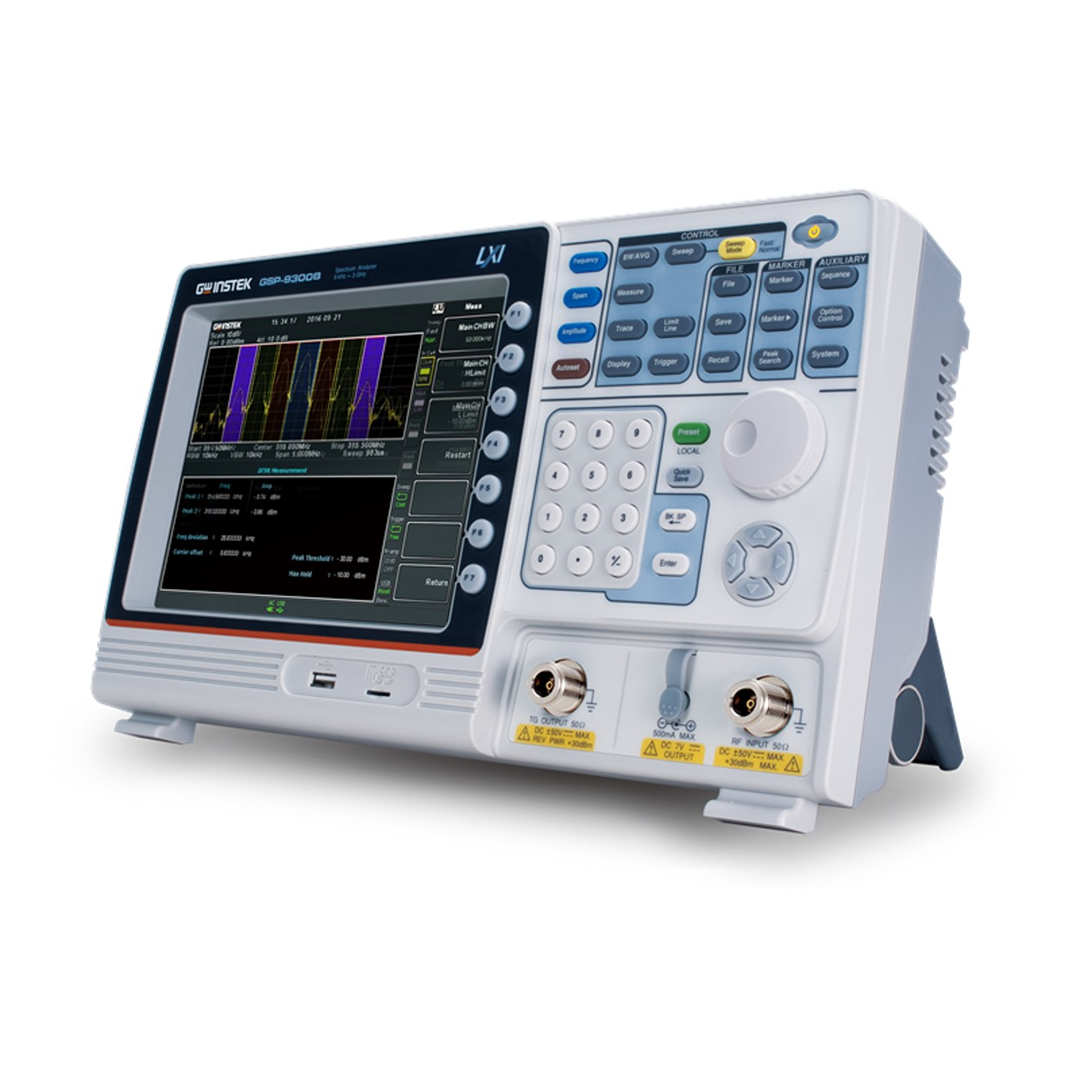

GSP-9300B
스펙트럼 분석기
GSP-9300B Spectrum Analyzer
• GSP-9300B ・ GSP-9300BTG
특징
- 주파수 범위: 9kHz ~ 3GHz
- 0.025ppm 주파수 안정성 및 1ppm 노화 속도
- 내장 전치 증폭기, 50dB 감쇠기 및 시퀀스 기능
- RBW: 1Hz ~ 1MHz
- 감도: -149dBm/Hz(@PreAmp 켜짐)
- 내장 AM/FM 복조 및 분석
- 내장 P1dB 포인트, 고조파, 채널 전력, N-dB 대역폭, OCBW, ACPR, SEM, TOI, CNR, CTB, CSO, 노이즈 마커, 주파수 카운터, 시간 도메인 전력, 게이트 스위프
- 내장 스펙트로그램, 지형 및 듀얼 뷰 디스플레이 모드
- 원격 제어 인터페이스: LAN, USB, RS-232
- 옵션: 추적 생성기, GPIB 인터페이스
Features
- Frequency Range: 9kHz ~ 3 GHz
- 0.025ppm Frequency Stability and 1ppm aging Rate
- Built-in Preamplifier, 50dB Attenuator, and Sequence Function
- RBW: 1Hz ~ 1MHz
- Sensitivity: -149dBm/Hz (@PreAmp on)
- Built-in AM/FM Demodulation & Analysis
- Built-in P1dB point, Harmonic, Channel Power, N-dB bandwidth, OCBW, ACPR, SEM, TOI, CNR, CTB, CSO, Noise Marker, Frequency Counter, Time Domain Power, Gated Sweep
- Built-in Spectrogram, Topographic and Dual-View Display Modes
- Remote Control Interface: LAN, USB, RS-232
- Options: Tracking Generator, GPIB Interface
설명
실용적이고 저렴하며 결코 부주의하지 않습니다.
GSP-9300B는 기본 RF 측정 요구 사항을 충족하는 3GHz 스펙트럼 분석기입니다. 0.025ppm의 주파수 안정성을 제공합니다. 1ppm/년의 노화율; 내장 전치 증폭기; -149dBm/Hz의 베이스 노이즈, AM/FM 변조 신호 분석, 신호 채널 분석 및 CATV 매개변수 테스트를 포함한 20개 이상의 측정 애플리케이션. TG 옵션과 함께 배치하면서 GSP-9300B는 구성 요소에 대한 주파수 응답 또는 전력 선형성 테스트를 수행할 수 있습니다.

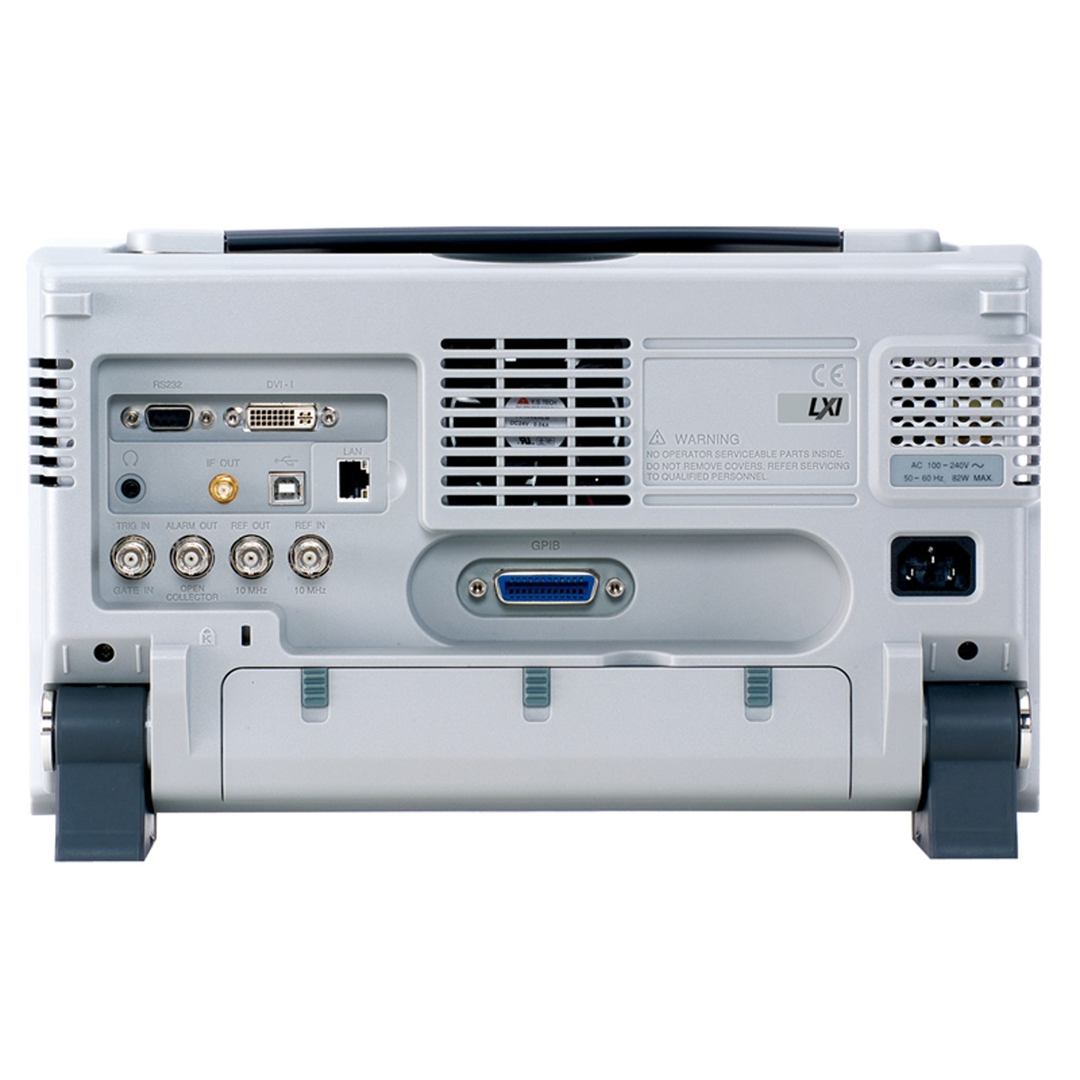

GSP-9300B는 신호 모니터링을 위해 색온도를 이용하여 연속 신호와 임의 신호를 구분할 수 있는 지형 표시 모드를 제공합니다. 스펙트로그램 모드는 사용자가 시간 기준에 따라 신호 변화를 관찰할 수 있도록 스펙트럼 디스플레이에 시간 축을 제공합니다. 분할 창 모드는 각 디스플레이 창에 대해 서로 다른 매개변수 설정을 허용합니다. 또한 GSP-9300B는 디스플레이 모드, 도움말, 다국어 및 빠른 데이터 로깅 등과 같은 사용자 친화적인 사용자 인터페이스를 제공합니다. 인터페이스 및 소프트웨어에는 USB/RS-232/LXI/MicroSD/GPIB(옵션)/DVI가 포함됩니다. 출력 및 전용 PC 소프트웨어 IVI 드라이버.
GSP-9300B는 Auto Wake-Up, Sequence Function, Limit Line Testing 등의 고유한 기능을 가지고 있어 생산라인의 요구사항을 충족하도록 특별히 설계되었습니다. 열전도에 대한 특허 설계로 GSP-9300B는 예열 시간을 크게 줄여 생산 공정을 가속화할 수 있습니다. 옵션에는 추적 발생기, 휴대용 가방, 배터리 모듈, EMI 안테나 세트 및 랙 액세서리가 포함됩니다. GSP-9300B의 컴팩트한 디자인은 현장 테스트 또는 자동 테스트 시스템의 통합을 만족시킵니다.
요약하면, GSP-9300B는 안정적이고 가벼운 다목적 테스트 장비로 교육 시장, 생산 라인 및 일반 신호 모니터링 애플리케이션 등에 가장 이상적인 선택입니다. 가장 중요한 것은 GSP-9300B의 가격입니다. 그것은 당신의 상상을 초월하며 예산을 고려하는 사용자를 위한 최고의 선택입니다.
01 gw_product_detail_bar.png 주파수 안정성: 0.025ppm
무선 통신 애플리케이션은 오늘날 유비쿼터스입니다. 제한된 스펙트럼의 신호가 매우 혼잡해지고 있습니다. 따라서 신호 효율성과 주파수 안정성에 대한 요구 사항은 더 높고 엄격합니다. 고정밀 측정 요구 사항을 충족하기 위해 GSP-9300B는 고급 T&M 장비에서만 나타나는 0.025ppm의 주파수 안정성과 1ppm/년의 노화율을 제공합니다.
02 gw_product_detail_bar.png 내장 프리앰프
엔지니어는 종종 제품 개발 단계에서 작은 RF 신호를 측정해야 하는 문제에 직면합니다. GSP-9300B에 내장된 프리앰프는 -149dBm의 베이스 노이즈를 제공합니다. 내장 EMI 필터 및 전용 EMI 근거리 프로브와 함께 배치하면 GSP-9300B가 EMI 테스트 및 디버깅 을 수행할 수 있습니다 .
03 gw_product_detail_bar.png 20개 이상의 측정 애플리케이션
GSP-9300B는 AM/FM 변조 신호 분석, 신호 채널 분석, CATV 파라미터 테스트, 신호 안정성에 대한 특성 테스트, 주파수 응답 또는 구성 요소에 대한 전력 선형성 테스트를 포함한 풍부한 신호 처리 기능을 제공하여 측정 편의성을 크게 높입니다. 대부분의 동급 경쟁업체는 몇 가지 테스트 기능만 제공하며 GSP-9300B의 표준 내장 기능은 경쟁업체를 위한 옵션이다.
Description

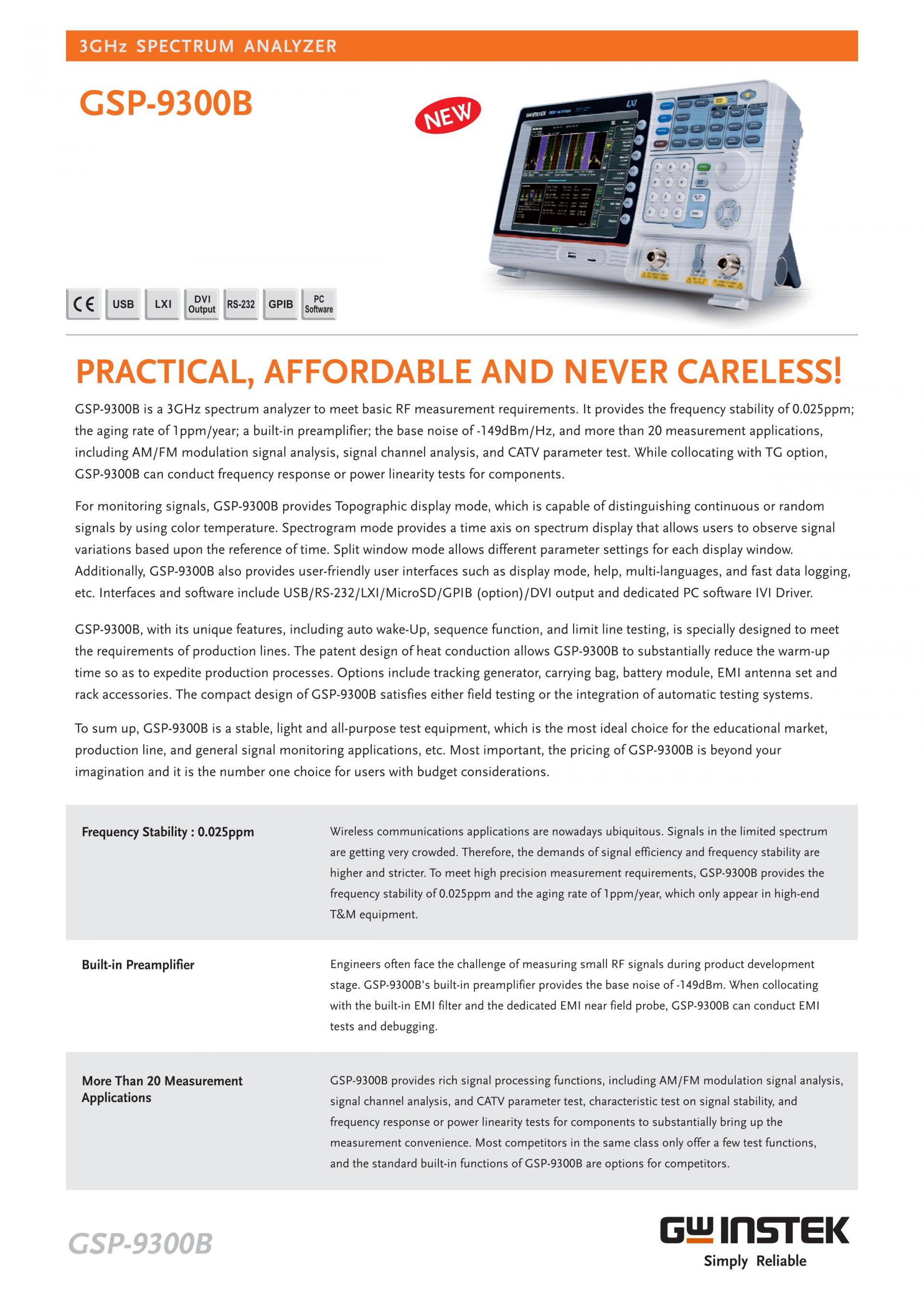

Practical, Affordable and Never Careless
GSP-9300B is a 3GHz spectrum analyzer to meet basic RF measurement requirements. It provides the frequency stability of 0.025ppm; the aging rate of 1ppm/year; a built-in preamplifier; the base noise of -149dBm/Hz, and more than 20 measurement applications, including AM/FM modulation signal analysis, signal channel analysis, and CATV parameter test. While collocating with TG option, GSP-9300B can conduct frequency response or power linearity tests for components.
For monitoring signals, GSP-9300B provides Topographic display mode, which is capable of distinguishing continuous or random signals by using color temperature. Spectrogram mode provides a time axis on spectrum display that allows users to observe signal variations based upon the reference of time. Split window mode allows different parameter settings for each display window. Additionally, GSP-9300B also provides user-friendly user interfaces such as display mode, help, multi-languages, and fast data logging, etc. Interfaces and software include USB/RS-232/LXI/MicroSD/GPIB (option)/DVI output and dedicated PC software IVI Driver.
GSP-9300B, with its unique features, including auto wake-Up, sequence function, and limit line testing, is specially designed to meet the requirements of production lines. The patent design of heat conduction allows GSP-9300B to substantially reduce the warm-up time so as to expedite production processes. Options include tracking generator, carrying bag, battery module, EMI antenna set and rack accessories. The compact design of GSP-9300B satisfies either field testing or the integration of automatic testing systems.
To sum up, GSP-9300B is a stable, light and all-purpose test equipment, which is the most ideal choice for the educational market, production line, and general signal monitoring applications, etc. Most important, the pricing of GSP-9300B is beyond your imagination and it is the number one choice for users with budget considerations.
01 gw_product_detail_bar.png Frequency Stability: 0.025ppm
Wireless communications applications are nowadays ubiquitous. Signals in the limited spectrum are getting very crowded. Therefore, the demands of signal efficiency and frequency stability are higher and stricter. To meet high precision measurement requirements, GSP-9300B provides the frequency stability of 0.025ppm and the aging rate of 1ppm/year, which only appear in high-end T&M equipment.
02 gw_product_detail_bar.png Built-in Preamplifier
Engineers often face the challenge of measuring small RF signals during product development stage. GSP-9300B’s built-in preamplifier provides the base noise of -149dBm. When collocating with the built-in EMI filter and the dedicated EMI near field probe, GSP-9300B can conduct EMI tests and debugging.
03 gw_product_detail_bar.png More than 20 measurement applications
GSP-9300B provides rich signal processing functions, including AM/FM modulation signal analysis, signal channel analysis, and CATV parameter test, characteristic test on signal stability, and frequency response or power linearity tests for components to substantially bring up the measurement convenience. Most competitors in the same class only offer a few test functions, and the standard built-in functions of GSP-9300B are options for competitors.
