히오키 ・ HIOKI

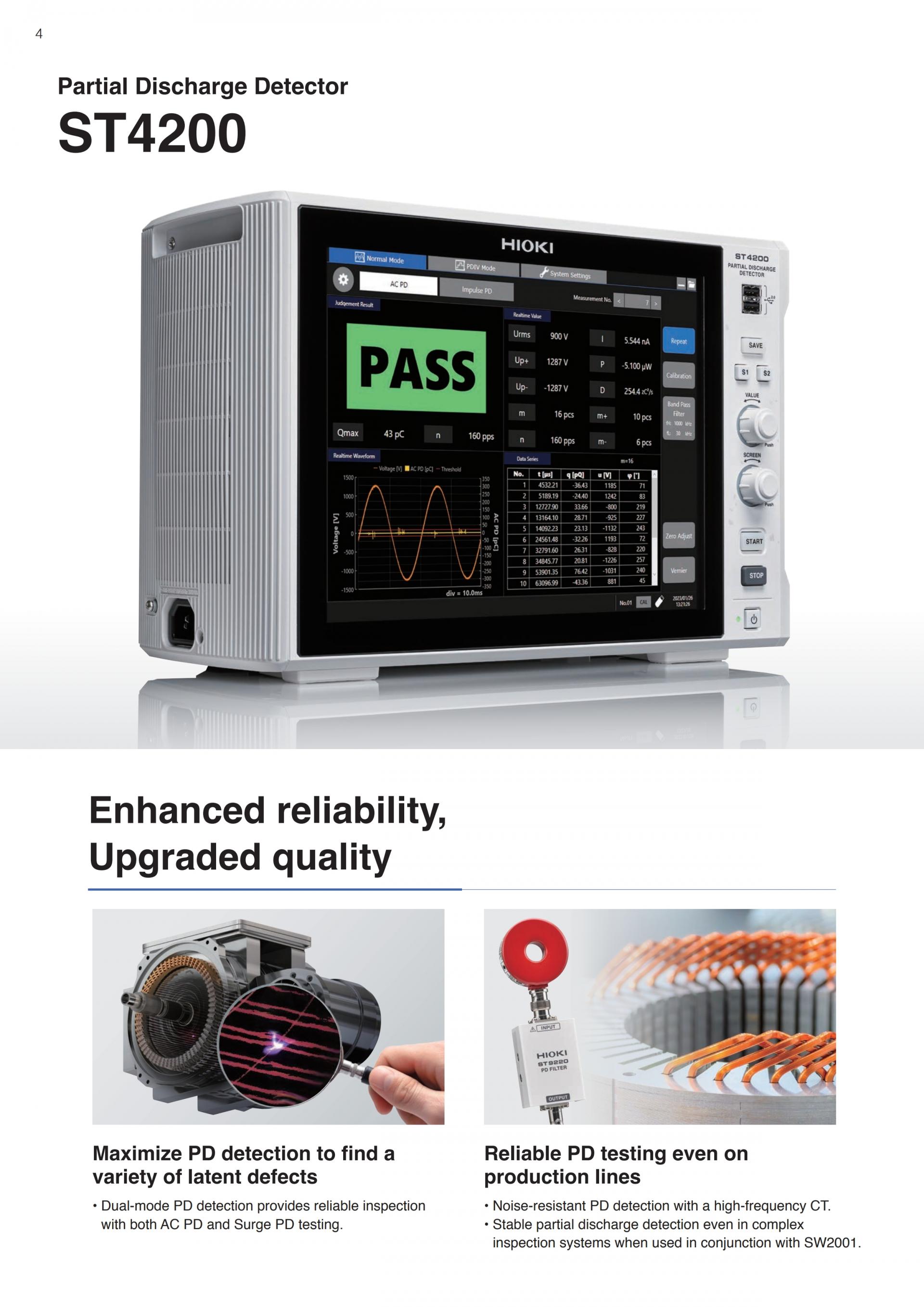

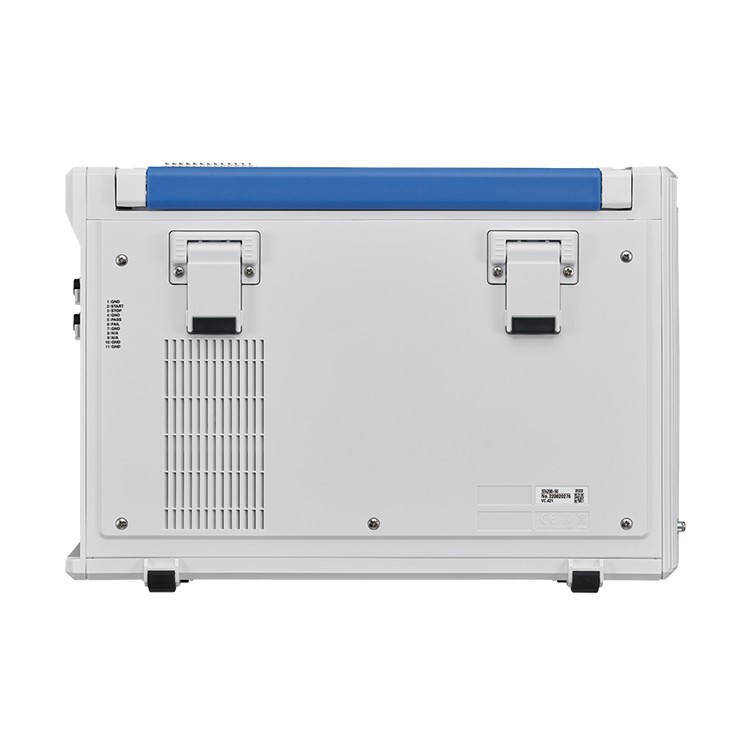

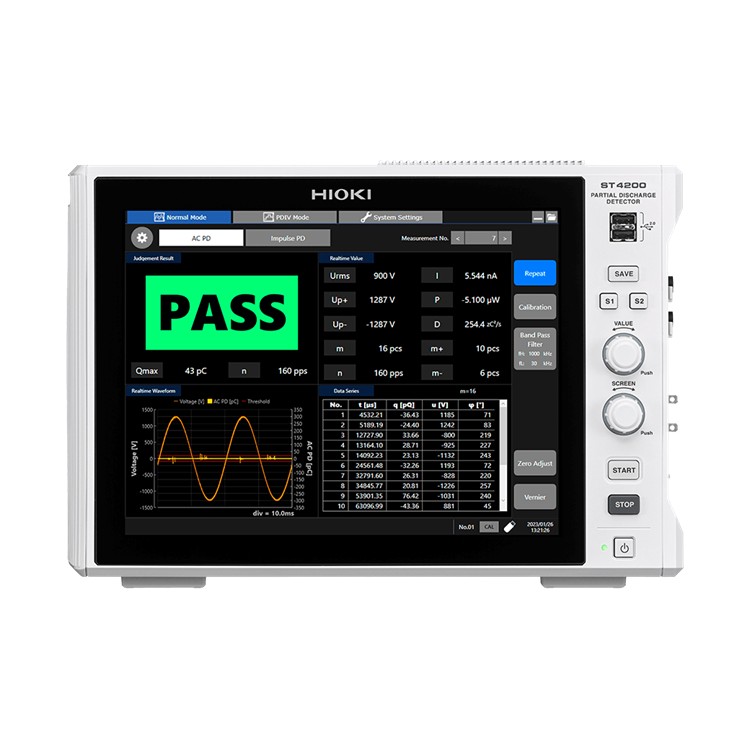

ST4200

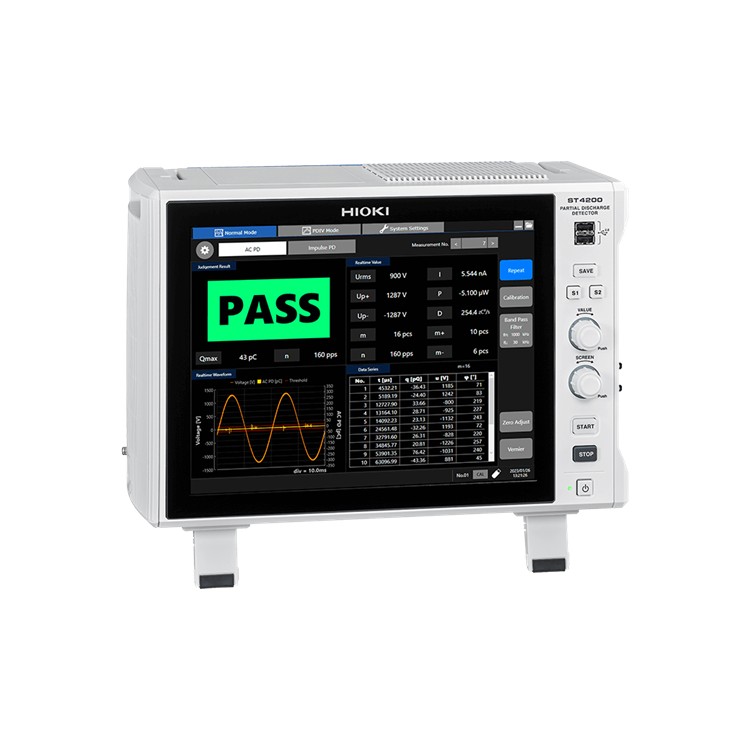

부분방전검출기
ST4200 PARTIAL DISCHARGE DETECTOR
● 듀얼 모드 PD 검출: AC PD 및 임펄스 PD 검출
● 고주파 CT를 이용한 노이즈에 강한 부분 방전 검출
● SW2001과의 연동으로 복합 검사 시스템에서도 안정적인 부분 방전 검출

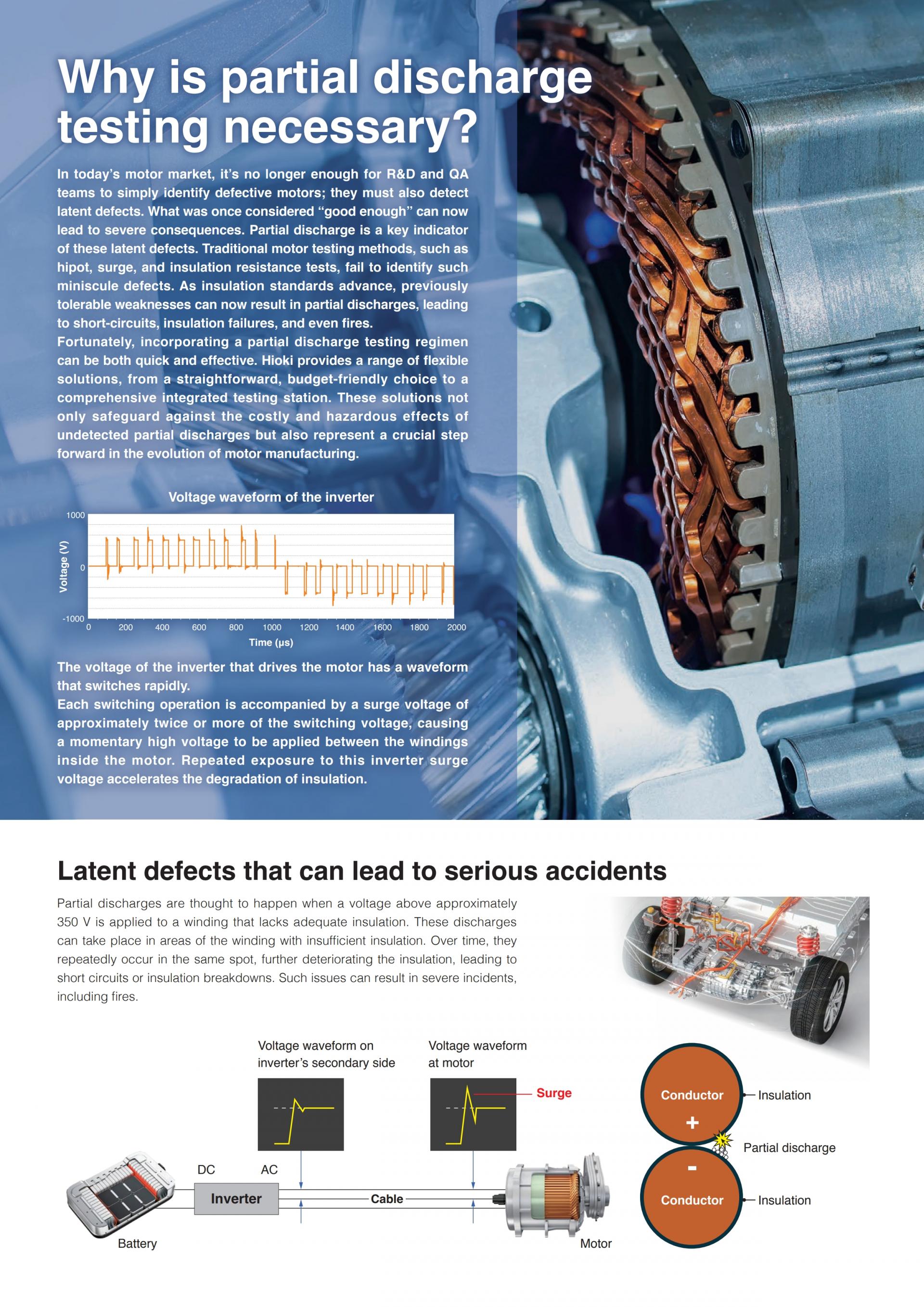

부분 방전 시험이 EV 모터에 중요한 이유
EV 모터는 SiC 및 GaN과 같은 전력 반도체의 고전압 및 고속 스위칭으로 인해 큰 도전에 직면해 있습니다. 이는 인버터의 서지 노이즈를 심화시켜 모터의 절연에 큰 영향을 미칩니다. 절연 저항 및 내전압 시험과 같은 기존 시험으로는 이러한 잠재적 문제를 감지하지 못할 수 있습니다.
노이즈에 강한 부분 방전 검출로 EV 모터의 품질 향상
부분 방전 검출기 ST4200은 고전압 릴레이 박스 SW2001과 조합하여 모터 생산 시험을 위한 포괄적인 부분 방전(PD) 검출 및 원활한 시스템 통합을 제공합니다. ST4200의 고주파 CT를 통한 PD 검출은 PD 검출을 위해 마이크로파 안테나를 사용할 때 문제가 되는 생산 라인의 노이즈 간섭을 감소시킵니다.
잠재적 절연 결함의 검출 기능을 대폭 개선

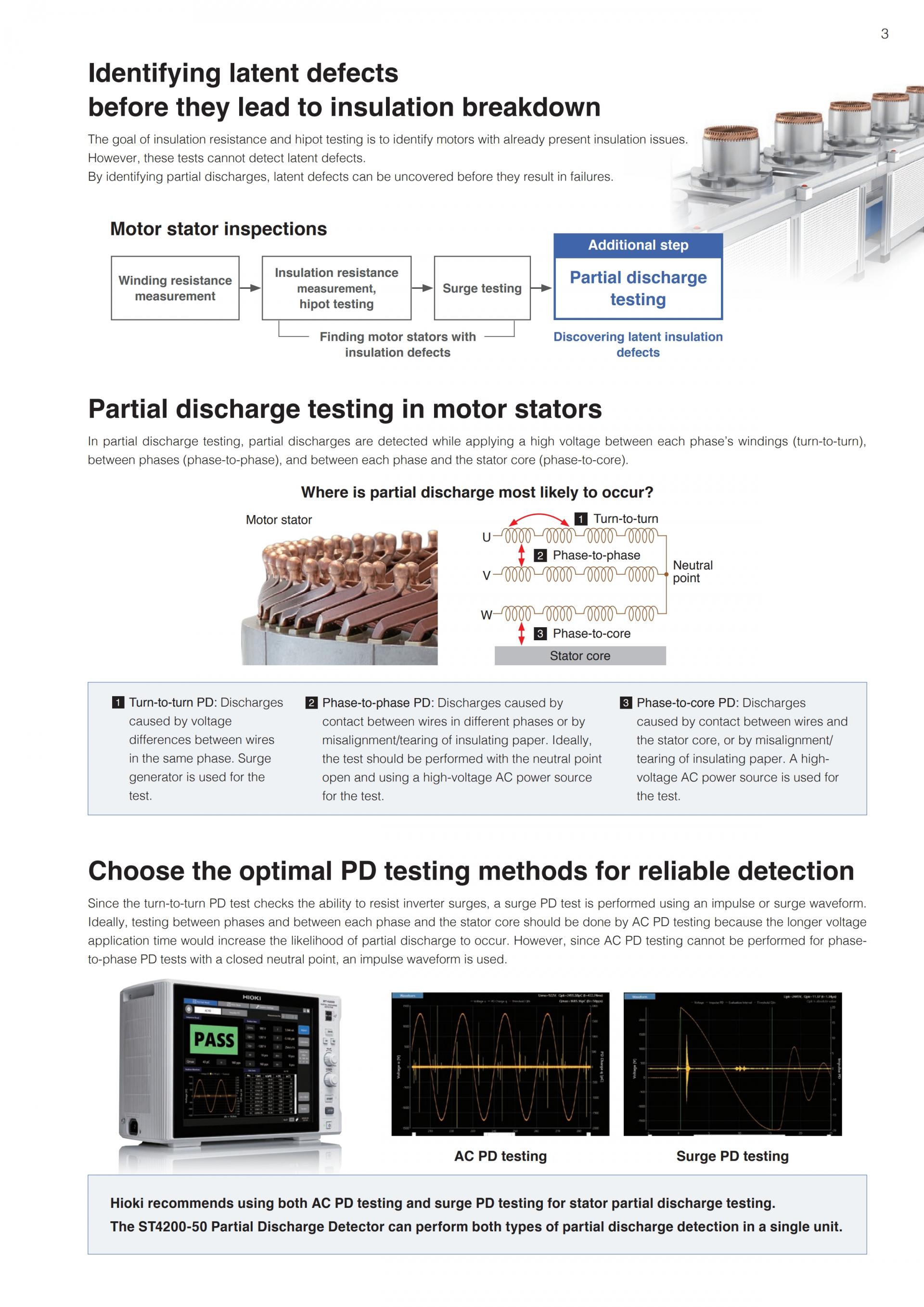

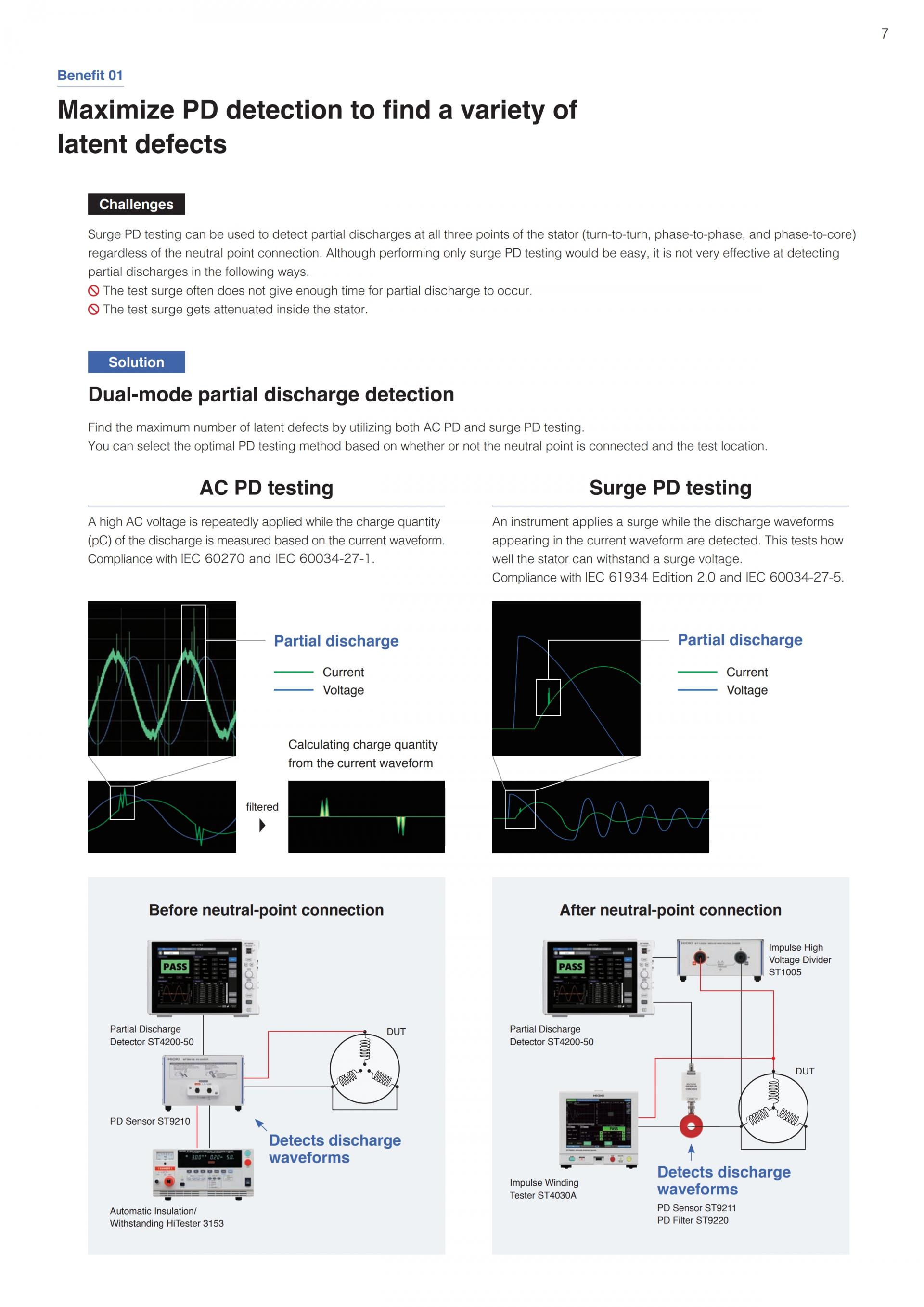

듀얼 모드 부분 방전 검출

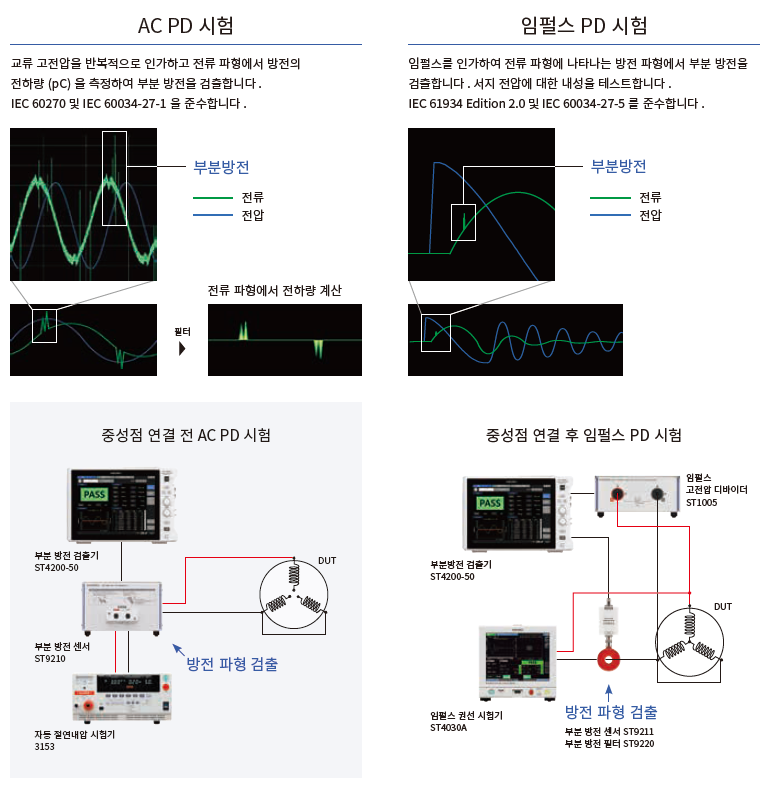

AC PD 시험(IEC 60270 및 IEC 60034-27-1 준수) 및 임펄스 PD 시험(IEC 61934 Ed. 2 및 IEC60034-27-5 준수)을 통해 모터 권선의 잠재적 절연 결함을 검출합니다. 선택 가능한 PD 시험을 통해 각 모터의 특정 요구에 맞게 검사 프로세스를 맞춤화하여 잠재적 결함 검출을 극대화할 수 있습니다.

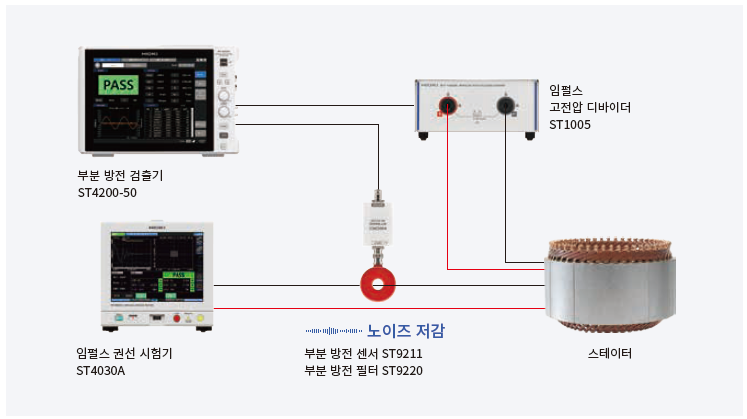

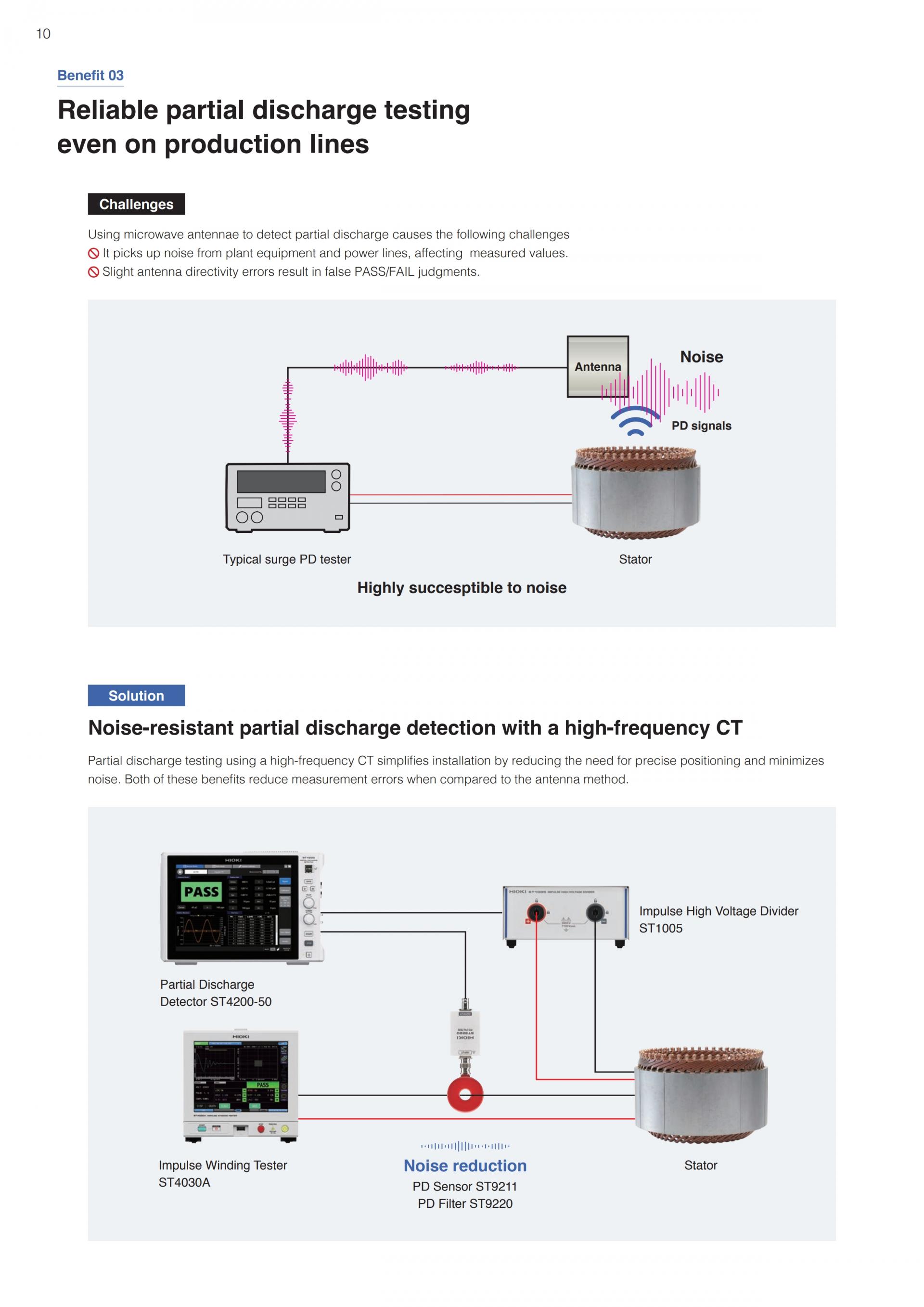

생산 라인에서도 신뢰할 수 있는 PD 시험 가능
고주파 CT를 이용한 노이즈에 강한 부분 방전 검출
고주파 CT를 이용한 PD 시험은 마이크로파 안테나를 사용한 생산 라인에서의 PD 시험에서 노이즈 간섭과 시험 장비의 배치가 측정 결과에 미치는 영향을 줄입니다. 이 시험 방법은 마이크로파 안테나 방식으로는 어려운 완성된 모터의 임펄스 부분 방전 시험에도 적용할 수 있습니다.

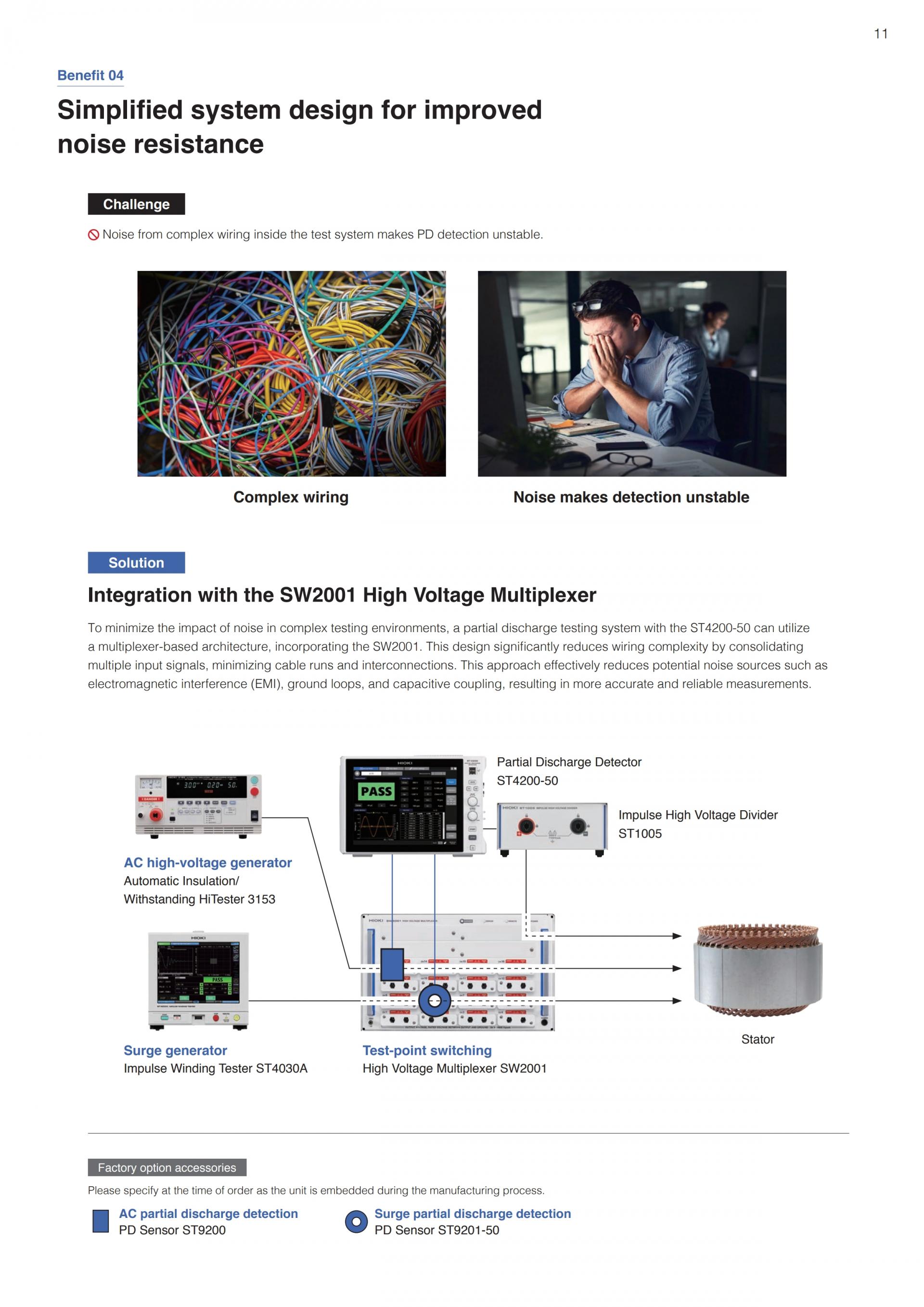

노이즈의 영향을 줄이는 간단한 시스템 설계

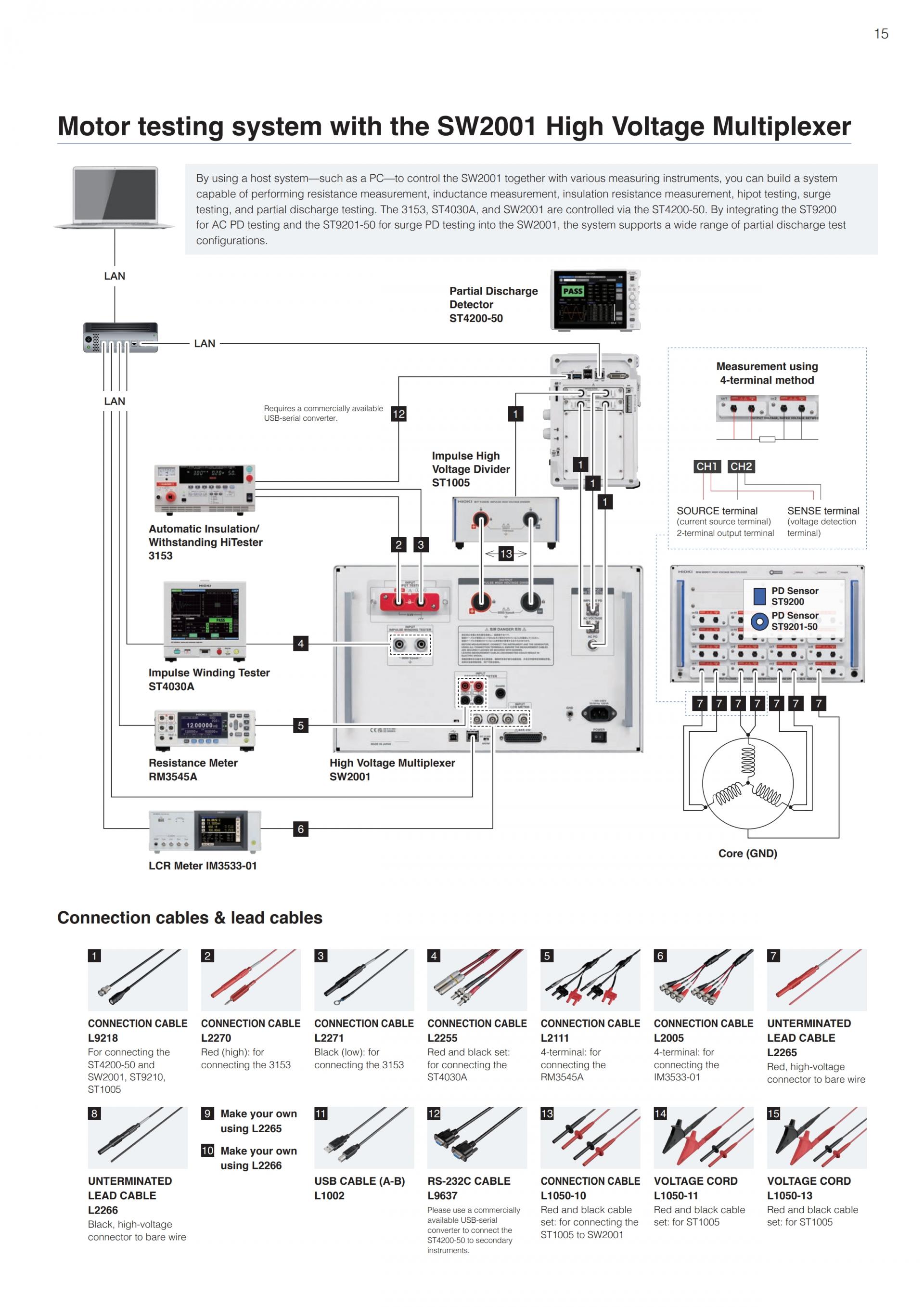

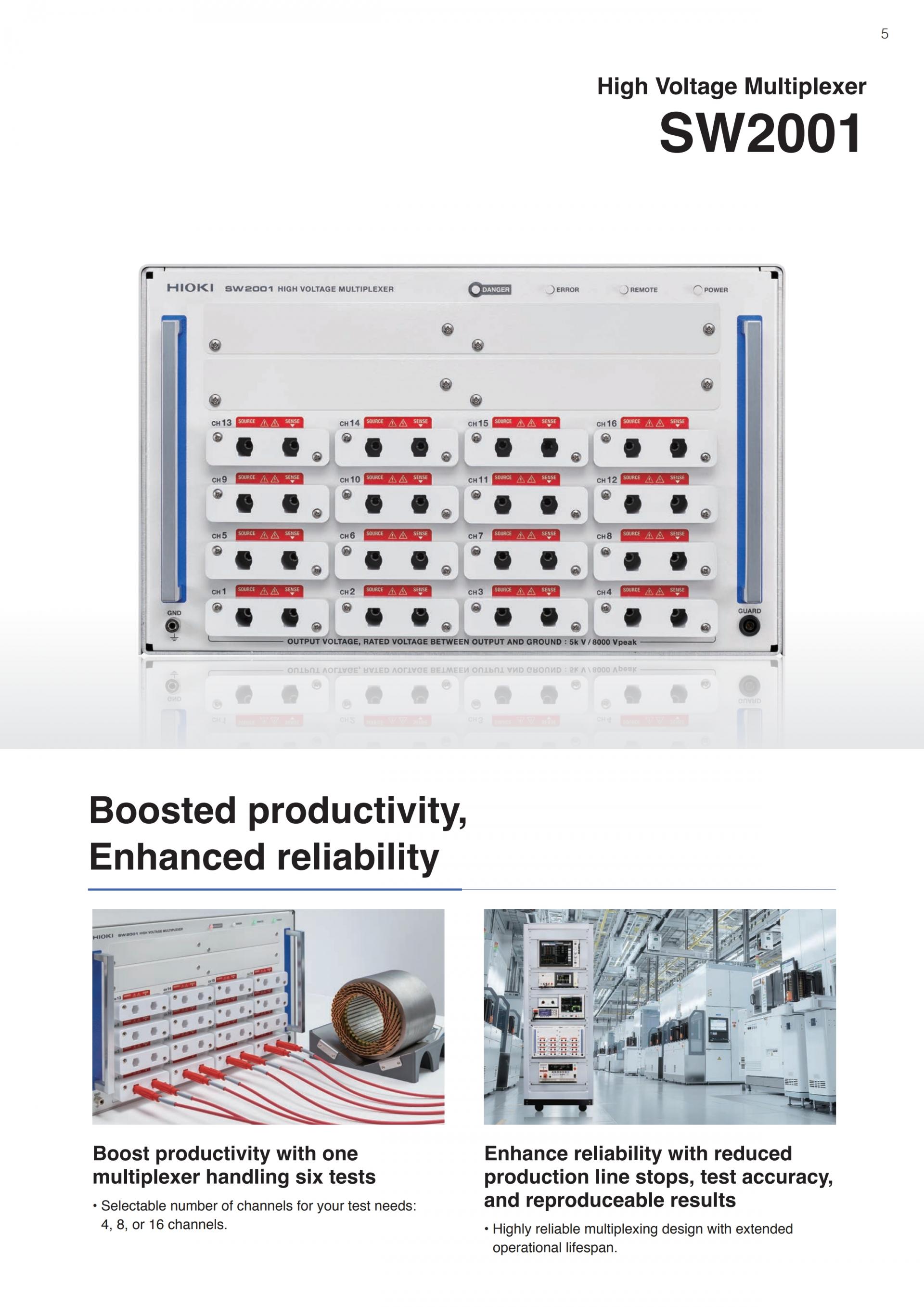

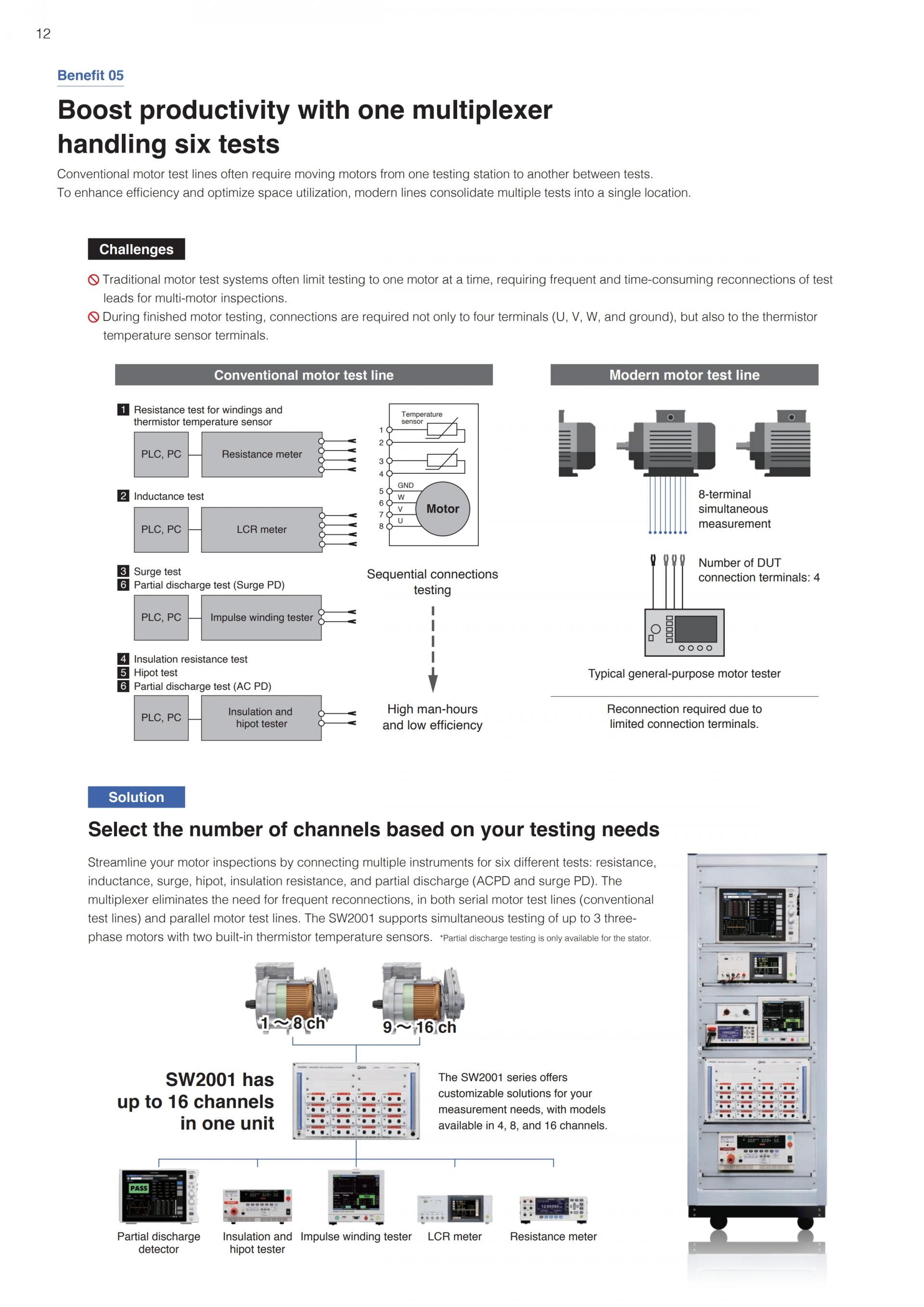

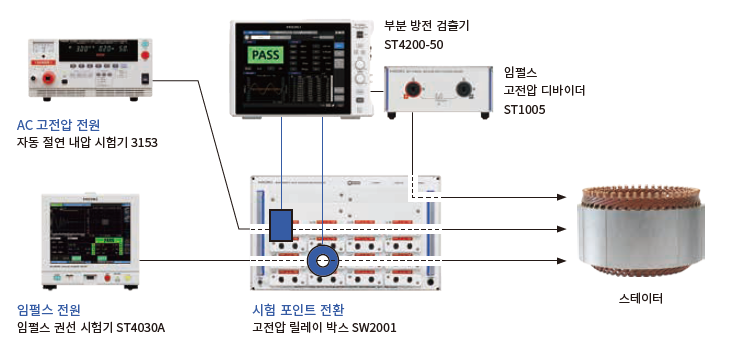

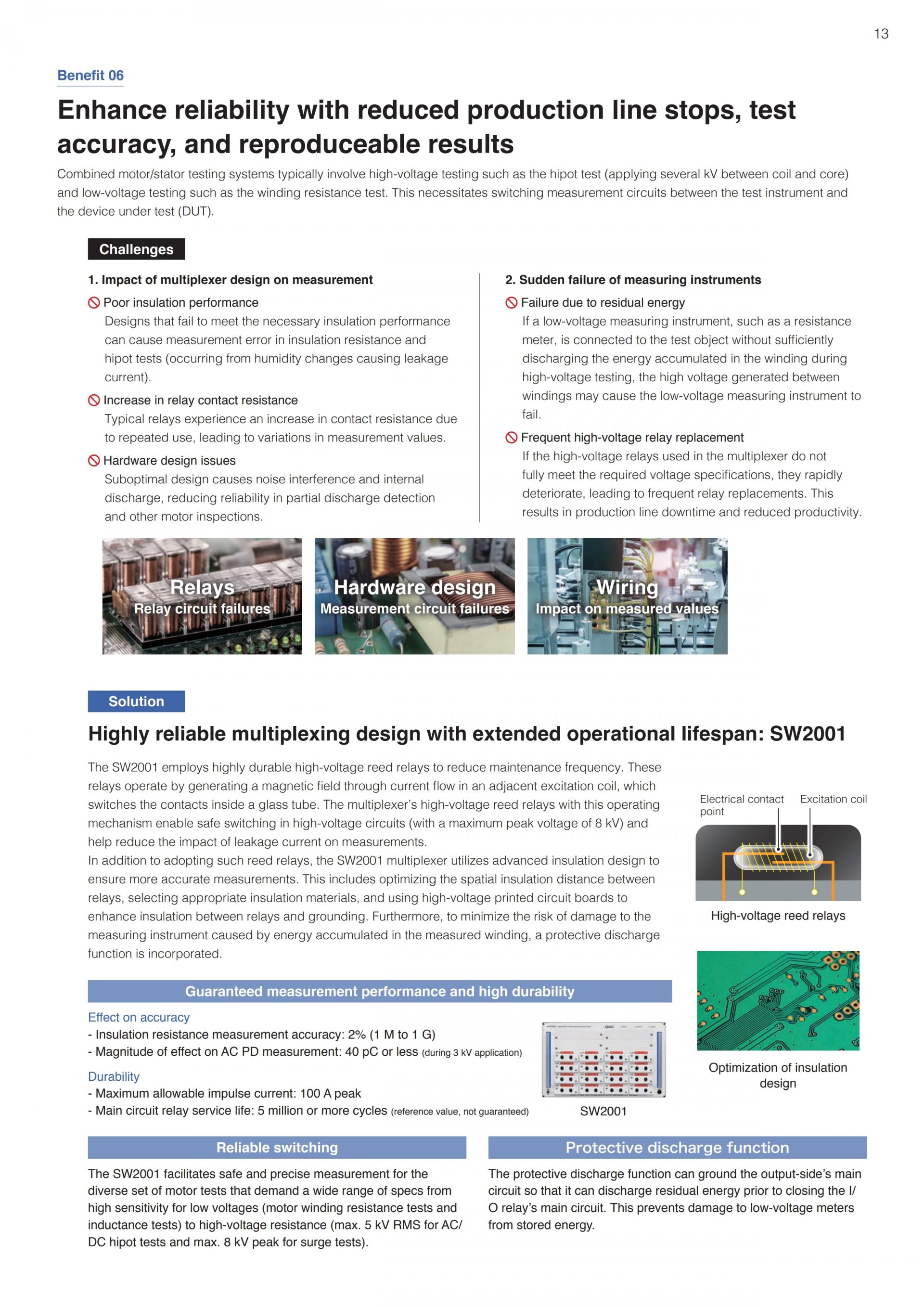

고전압 릴레이 박스 SW2001과의 연계
ST4200을 SW2001과 함께 사용하면 검사 시스템을 간소화하고 노이즈의 영향을 줄일 수 있습니다. 여러 장비를 통합하고 케이블 배선 및 상호 연결을 최소화하여 측정 환경을 단순화하고 전자기 간섭(EMI), 접지 루프, 용량 결합과 같은 잠재적 노이즈 소스를 효과적으로 줄일 수 있습니다. 이를 통해 보다 정확하고 신뢰할 수 있는 측정이 가능합니다.
