DRUCKPACE series Source Zero set 방법

1. Source압력 Zero 목적

PACE controller는 공압 장비로, 질소와 진공 펌프를 이용해 정압과 부압을 컨트롤하는 장비입니다.

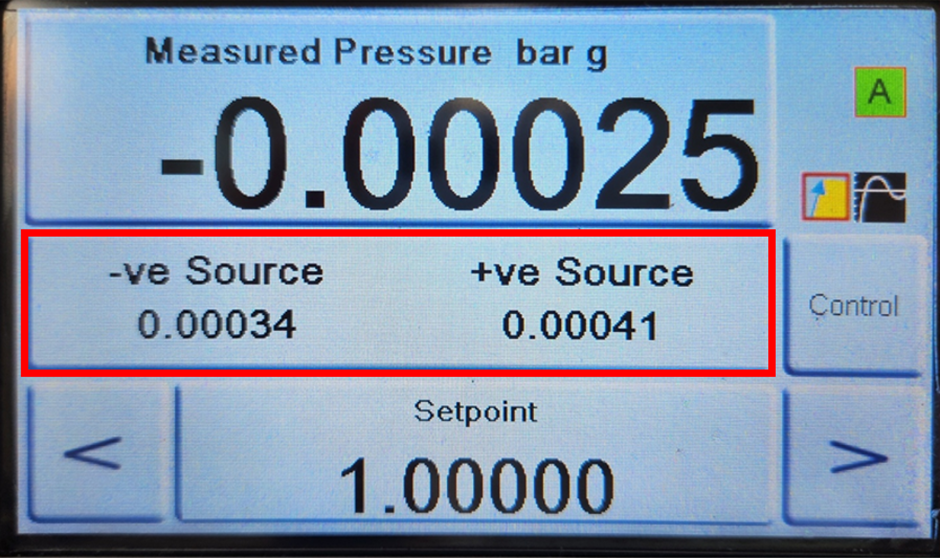

Source 압력을 Supply+ 포트에 인가할 때, 장비 Full Range의 110~130%가량 인가해야 하는데, 현재 센서 리딩값 이상 문제로 압력이 덜 인가되거나,
많이 인가될 경우 Supply+센서에 손상 또는 컨트롤이 잘 되지 않는 증상이 발생할 수 있습니다.

때문에, 정/부압 소스를 인가할 때, 인가되는 압력을 정확히 확인하기 위해 + / - source Zero set설정이 필요합니다.

2. Source Zero set 방법

가장 먼저, Supply+ - port에 연결된 피팅 및 호스를 분리합니다.
그 후, 네모박스를 터치합니다

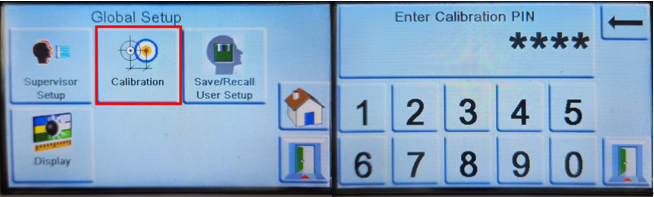

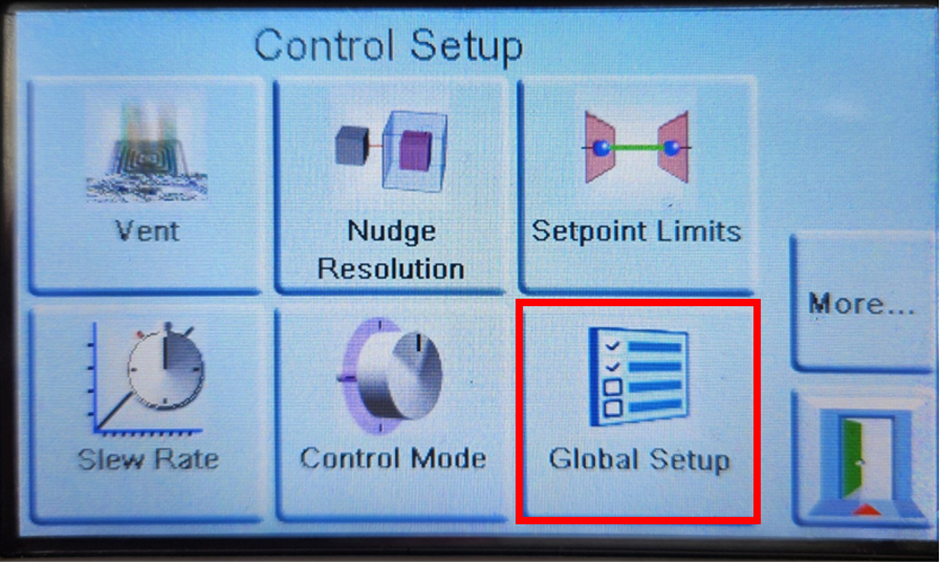

Global setup 클릭

Calibration -> PIN(4321) 클릭

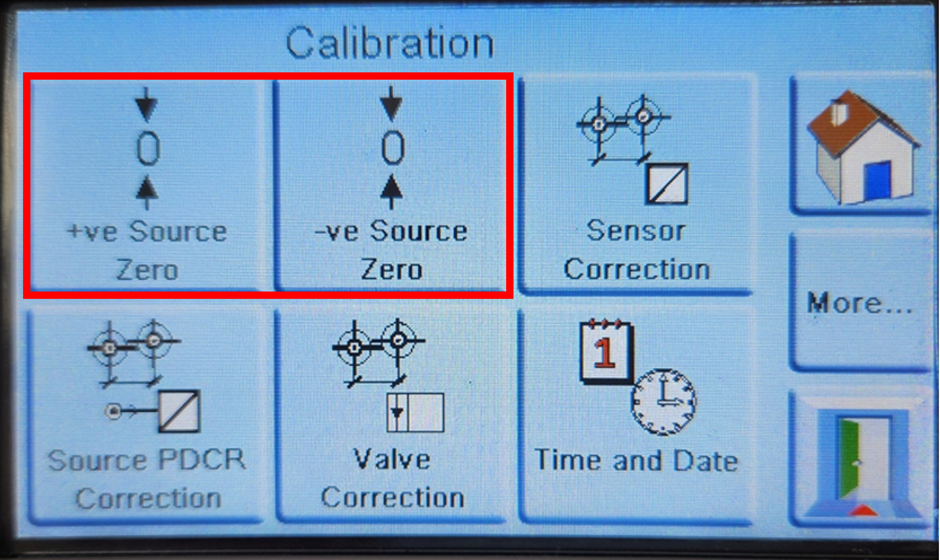

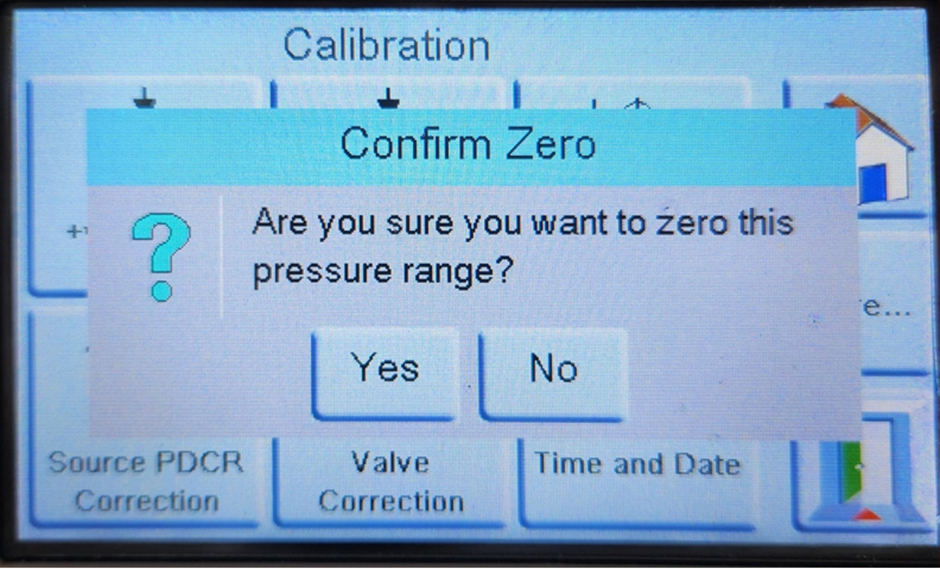

+ve Source Zero / -ve Source Zero 클릭하여 각각 진행

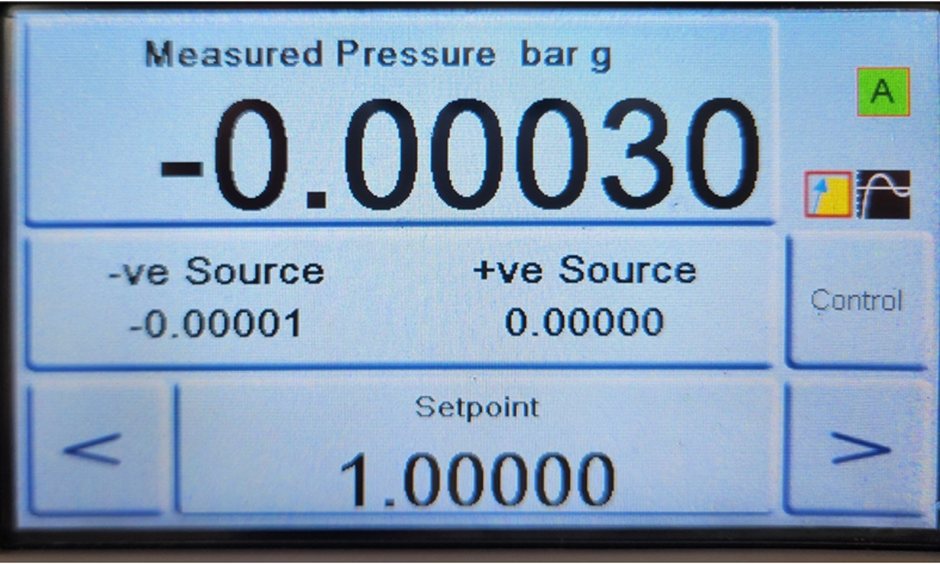

+ve Source Zero / -ve Source Zero 진행 후 영점 확인
