DRUCKPACE Controller Source 연결방법

PACE Controller Source 연결방법

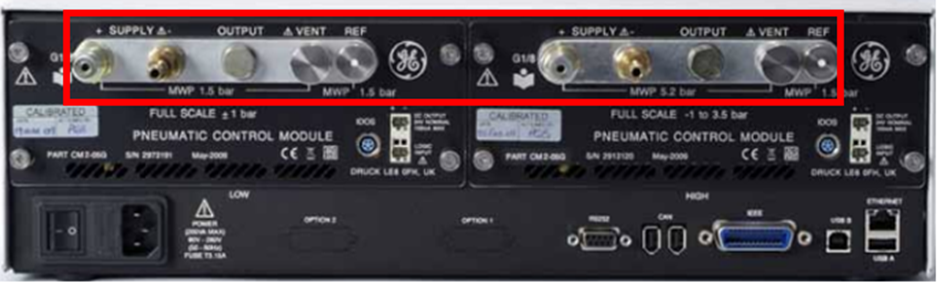

CM모듈의 뒷면을 보면, Supply + - Output Vent REF포트가 각각 있습니다.

1. Supply +

정압(Positive Pressure) Source 연결 포트입니다.

질소통 또는 헬륨가스 등을 사용하여 Full Scale의 110~130%만큼의 압력 source를 인가

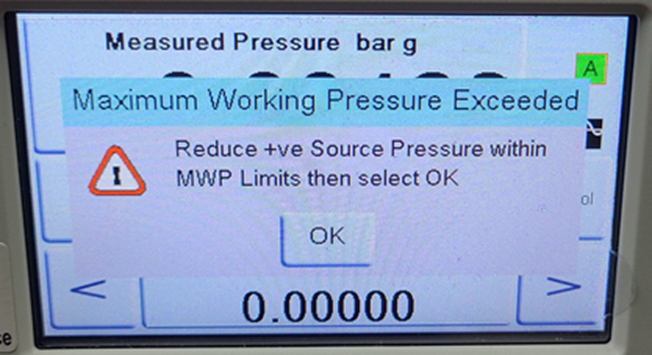

Source Pressure가 MWP를 넘으면 에러메시지가 디스플레이 됩니다.

2. Supply –
음압(Negative Pressure) Source 연결 포트입니다.
진공 펌프등을 연결하여 음압 컨트롤을 할 수 있습니다.
최대 -1bar g의 압력 범위이며, F.S 1bar 미만일 경우 대칭되는 만큼이 압력 범위입니다.
예) -1 to 10bar g
   -25mbar to 25mbar g

Supply – 포트는 항시 대기 개방되어 있어야 하는 포트이므로, 절대 피팅류를 사용하여 막지 않도록 해야합니다.

3. Output
Output포트는 컨트롤 한 압력이 이동하는 포트로,
교정 등을 실시할 때, 피 교정체에 연결하는 포트입니다.

경우에 따라서 moisture Trap등을 사용하여 이물질 등이 유입되지 않도록 사용합니다.

4. Vent
압력 Vent 시, 내부 압력이 배출되는 포트입니다.
Vent 시 Supply – 포트에서 설정된 Vent rate에 따라 압력이 배출되다가,
2.5~3.5bar 이하의 압력이 한꺼번에 Vent포트로 배출됩니다.

Supply – 포트와 마찬가지로 항시 대기 개방되어야 하는 포트입니다.

5. REF
대기압 센서와 연결된 포트입니다.
외부 대기압 측정 및 차압 측정 시 장비의 Negative 포트에 연결하여 사용합니다.
