DRUCK[PACE Controller] Status Area에 대한 설명

1. Status Area란?

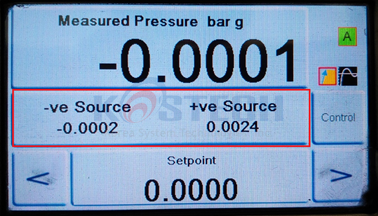

위 표시한 부분에 어떤 항목을 표시할 것인지를 결정하는 메뉴입니다.

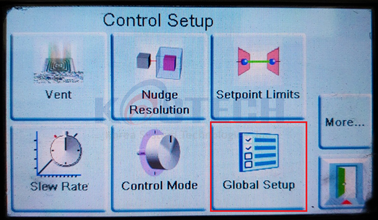

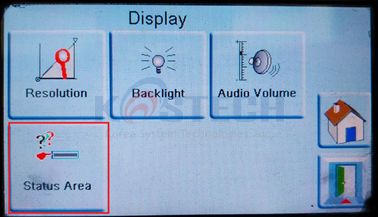

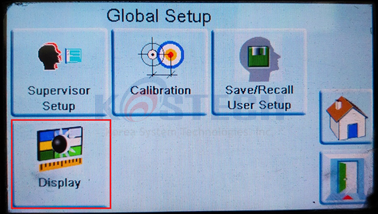

2. Status Area에 접근하는 방법

1.                                                                                            2.

3.                                                                                            4.

3. 여러가지 Status Area

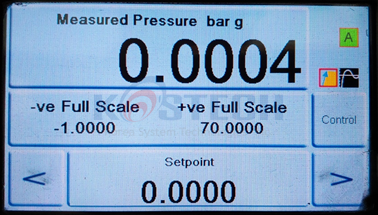

Full Scale - 압력 범위에서 현재 선택된 단위의 압력

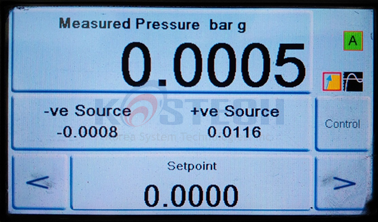

Source - 현재 선택된 단위의 소스 압력 값

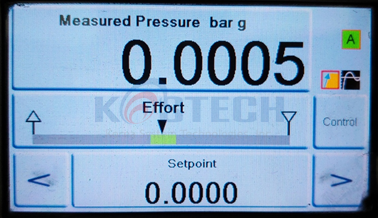

Effort meter - 컨트롤러가 어떤 동작을 하고 있는지 그래프로 표시

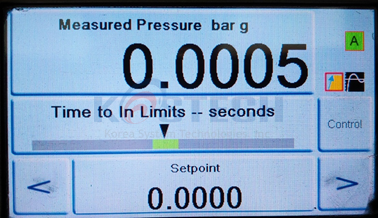

In Limits meter - 컨트롤러의 제한 조건 및 제한 시간을 나타냅니다.

Module logic I/P - 제어 모듈의 로직 입력 상태를 나타냅니다.

Vent and +ve FS - 벤트 버튼을 활성화하고 현재 선택된 단위로 전체 압력을 표시합니다.

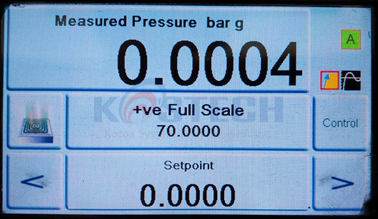

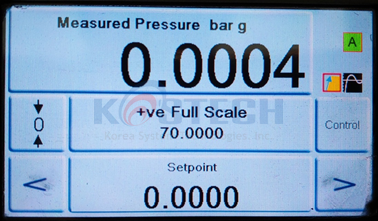

Zero and +ve FS - 제로 세팅이 가능하며 현재 선택된 단위로 전체 압력을 표시합니다.

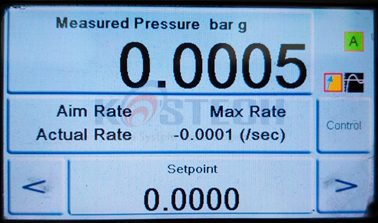

Rate - 압력 상승

Barometric - 대기압을 표시합니다. (대기압 센서가 있는 장비에서만 선택할 수 있습니다.)

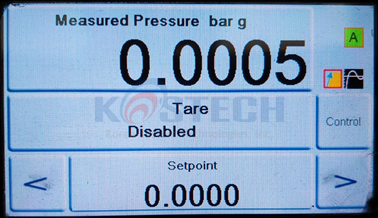

Tare - Tare 상태 및 값을 표시합니다.

Analogue Output - 아날로그 출력 신호를 표시합니다. (옵션이 적용된 장비만 선택할 수 있습니다.)
