HIOKI[HIOKI] 히오키 PW3390 파워 아날라이저 카탈로그 / 매뉴얼

HIOKI 히오키 PW3390 파워 아날라이저 카탈로그 / 매뉴얼 입니다.


● 클래스 톱 레벨의 전력 기본 정확도 ± 0.04 % rdg. ± 0.05 % fs를 실현
● 200kHz의 측정대역과, 주파수까지 안정적인 진폭 · 위상 정확도
● 대폭적인 소형 경량화 실현, 현장에서도 실험실 수준의 고정확도 측정
● 과도 상태의 전력을 50ms의 고정확 고속연산, 그 외 고조파 해석, 순간 파형, 노이즈 해석/효율 손실 등 모든 항목을 동시 병렬 연산
● 다계통 동시측정으로, 최대 8대(32ch)의 동기화된 데이터를 취득 가능
● 클램프 전류 센서를 통한 간단한 전력 측정
● 新연비국제기준 WLTP의 전류/전력 수지 측정


차량의 연비 성능 평가 시험 이미지를 동영상으로 소개

아래에 소개되는 새로운 연비 기준 WLTC 모드 연비시험에 준한 연비 측정시에 필요한 전력 측정 성능과, 시험 실시에 편리한 기능을 탑재하였습니다. 시험 이미지를 동영상으로 확인하세요.





새로운 연비 기준 WLTC 모드의 성능 평가 시험

국제 기준 WLTP에 해당하는 연비 측정에는, 시스템의 각 배터리의 충/방전 전류 적산 및 전력 적산의 정확한 측정이 요구됩니다. 고정확도 클램프 전류 센서와 PW3390의 우수한 DC 정확도, 50ms 인터벌의 전류 적산과 전력 적산은 차량 연비 성능 평가에 매우 유용합니다.





차량 측정에 최적의 전류 센서

클램프 타입의 고정확도 센서는, 라인을 끄지 않고 간단히 결선할 수 있습니다. 사용 온도 범위는 -40 ℃ ~ 85 ℃. 우수한 온도 특성으로 차량의 엔진룸 내에서도 고정확도 측정이 가능합니다.









극성별 전류/전력 적산 기능

DC의 적산 측정은 500kS/s 샘플링마다 충전 전력과 방전 전력을 극성별로 적산하고, 적산 기간 동안의 정방향 전력량, 역방향 전력량, 양방향 전력량 합을 각각 측정합니다. 배터리의 충/방전이 급격하게 반복되는 경우에도 정확한 충전/방전량의 측정이 가능합니다.

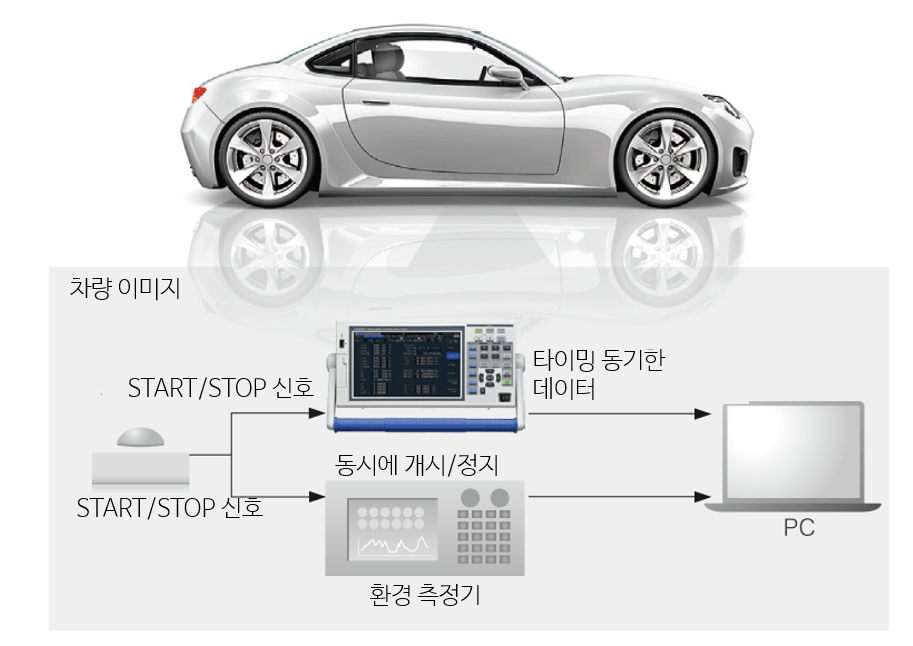

외부 제어 주변기기와 연계

외부 제어단자를 사용하여 적산 START / STOP, 화면 복사 등의 제어 가능. 실차의 성능 평가에서, 손 안의 스위치로 제어 및 기타 장비와의 타이밍 연계가 용이합니다.







인버터 출력을 정확하게 측정하는 "정확도와 대역"











전력 측정기 : 높은 정확도와 기동성이 양립하는 전력 분석기 PW3390

전력 분석기 PW3390은 읽기 오차 ± 0.04 %, 풀 스케일 오차 ± 0.05 %, 클래스 톱 레벨의 전력 기본 정확도를 제공합니다. 200kHz의 측정 대역폭 및 주파수까지 평탄한 진폭/위상 특성. 전류 센서의 위상 보정 기능과 병용하여 고주파 및 저역률의 전력까지 정확하게 측정합니다. 전력 변환 효율의 평가나 EV / HEV 인버터 모터 분석, 고조파 분석에 최적입니다.









측정 정확도 및 고주파 특성을 철저히 추구

4 채널의 전력 입력을 갖추고, 리딩 오차 ± 0.04 %, 풀 스케일 오차 ± 0.05 %, 클래스 톱 레벨의 전력 기본 정확도를 실현하였습니다. 전력 전자공학 방면의 고효율 기기의 전력/효율을, 한층 더 정확히 측정합니다. 또한 200kHz의 측정 대역폭과 고주파까지 평탄한 진폭/위상 특성을 실현함으로써 고주파 및 적역률의 전력까지 정확하게 측정할 수 있습니다.










전력 분석 엔진으로 실현하는 고속/5계통 동시 연산

500kS / s 고속 샘플링, 16bit 고분해능 A / D 변환기로 입력 파형을 정확하게 포착. 전력 분석 엔진이 주기 검출 / 광대역 전력 분석 / 고조파 분석 / 파형 분석 / 노이즈 분석의 5계통 모두를 독립적으로 디지털 처리합니다. 고속 동시연산 처리를 통해 정확한 측정과 50ms의 데이터 갱신 레이트가 양립하였습니다.







전력 측정기 : 풍부한 전류 센서로 측정 영역을 폭넓힌 전력 분석기

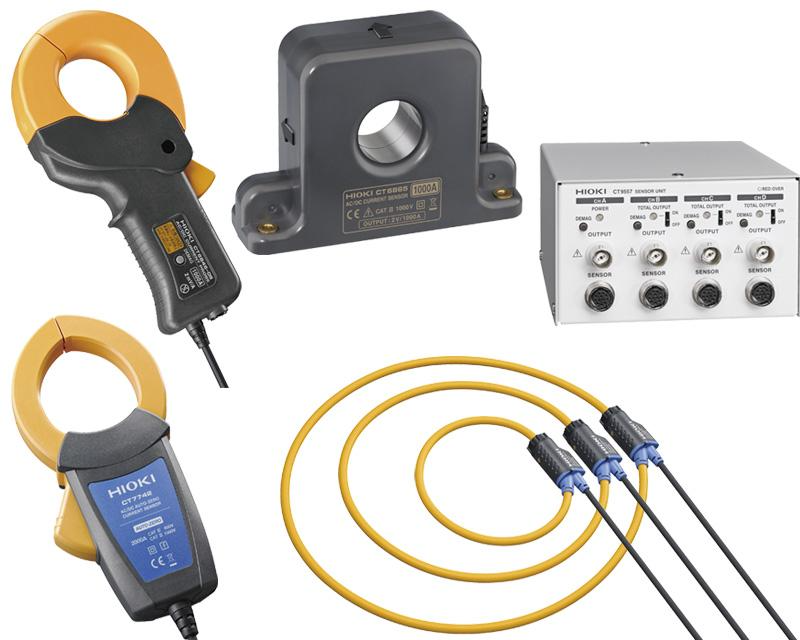

정확도 중시의 관통형, 편의성 중시의 고정확도 클램프형, 최대 AC6000A 측정이 가능한 플렉시블형 등, 측정 영역을 넓혀 주는 전류 센서. 인버터의 이차측 측정부터 상용 전원 라인의 대전류 측정까지 컴팩트한 바디로 전압, 전류, 전력, 고조파, 파형, 효율 연산 등 다양한 전력 분석을 실현하였습니다.










철저히 높은 정확도를 추구한 전류 센서

· 고정확도 관통 타입
높은 정확도와 넓은 측정 대역폭을 가진 관통 타입. 넓은 사용온도 범위로 최대 1000A의 대전류를 높은 정확도로 측정합니다.

· 고정확도 클램프 타입
빠르고 쉽게 결선 가능한 클램프 타입. 넓은 사용온도 범위로 최대 1000A의 대전류를 높은 정확도로 측정합니다.

· 고정밀 직접 결선 타입
신개발 DCCT 방식으로, 50A 정격에서 세계 최고 수준의 측정 대역폭과 측정 정확도를 실현하였습니다






고주파, 저역률 전력도 정확하게. 전류 센서의 위상 보정 기능을 탑재

신기술 버추어 오버 샘플링 탑재. 500kS / s, 16bit의 고해상도를 유지한 채로, 200MS / s 상당의 위상 보정을 실현. 전류센서의 위상 오차를 0.01 ° 분해능으로 설정하고 보정합니다. 기존에는 정확한 측정이 어려웠던, 인버터 출력의 스위칭 주파수에 포함 된 고주파 및 저역률 전력도 위상 보정 기능을 사용하여 측정 오차를 큰 폭으로 감소시켜 측정합니다.

* 버추어 오버 샘플링 : 실제 샘플링 주파수 대비 수백배 높은 샘플링 주파수를 이용한 deskew 보정 처리를 기기 내부에서 가상으로 실시하는 기술









가혹한 온도 환경에서, 고정확도 측정

항온실 혹은 온도 변화가 급격한 엔진룸 등, 가혹한 온도 환경에서도 높은 정확도로 측정합니다. 우수한 온도 특성과 넓은 사용 온도 범위를 구비한 고정확도 관통 타입과 고정확도 클램프 타입이 활약합니다.

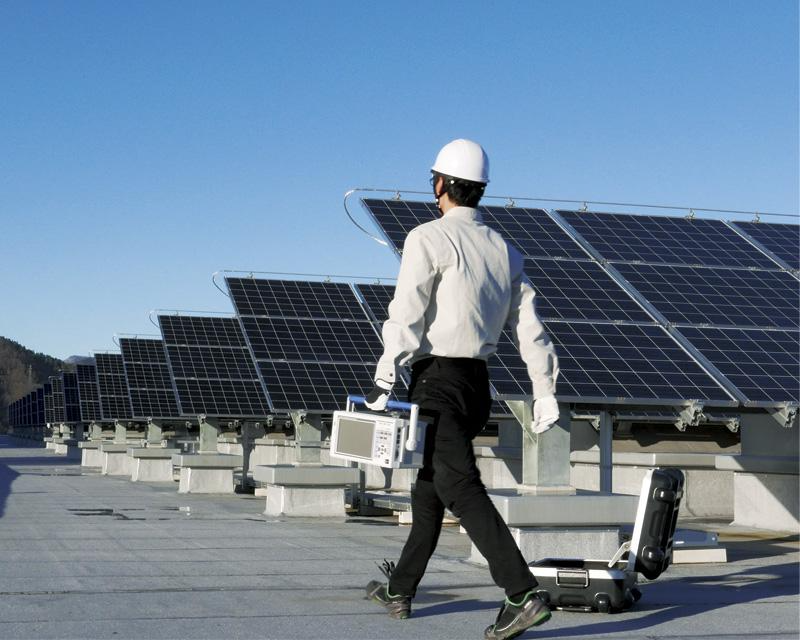

필드에서도 고정확도 측정

전력 분석 엔진에 연산 기능을 응축하여 대폭적인 소형 경량화를 실현. 필드에서도 실험실 수준의 고정확도
측정을 제공합니다.









50Hz / 60Hz 라인은 최대 6000A 측정

AC 플렉시블 커런트 센서 CT7040 시리즈는 태양광 파워 컨디셔너 출력을 비롯한 상용 전원 라인을 최대 6000A까지 측정할 수 있습니다. 내부에 들어가 있는 배선이나 좁은 장소, 굵은 케이블에도 쉽게 결선할 수 있습니다.

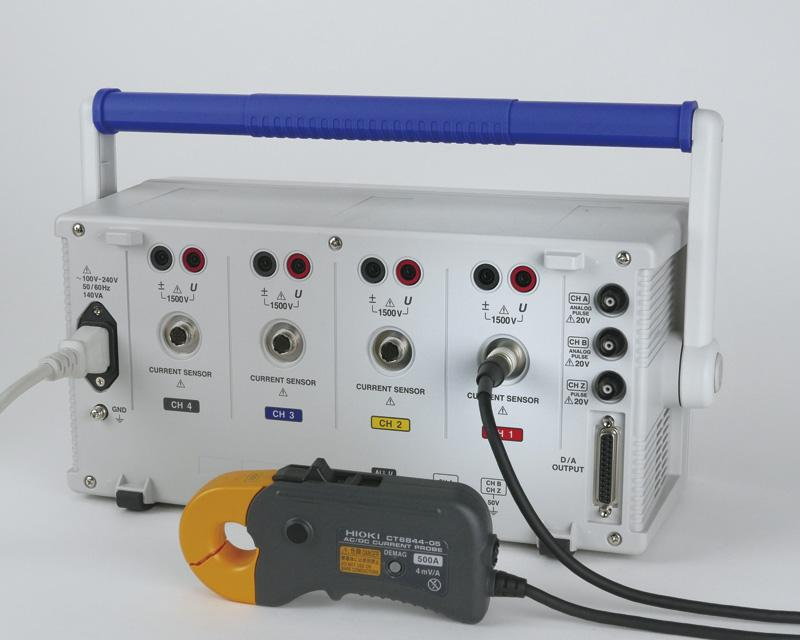

외부 전원이 필요없는 센서 연결

본체에서 전류 센서로 전원 공급이 가능하여 외부에 전류 센서용 전원을 별도로 준비할 필요가 없습니다. 또한 연결된 센서를 자동 인식하여 확실하고 신속한 측정을 지원합니다.









결선 표시와 간이 설정으로 즉시 측정 시작

결선도와 벡터를 화면으로 확인하면서 결선 수 있습니다. 결선을 선택 간이 설정 기능을 실행하기 만하면 자동으로 최적의 설정을 실시합니다.










다선 배선의 대전류를 측정하는 새로운 방법

지금까지 고정확도 전류 측정이 어려웠던 고전류 다선 배선. CT9557은 다선 배선의 각 분기 라인에 연결한 고정밀 센서의 출력 파형을 가산함으로써 대전류의 고정확도 측정을 실현합니다.

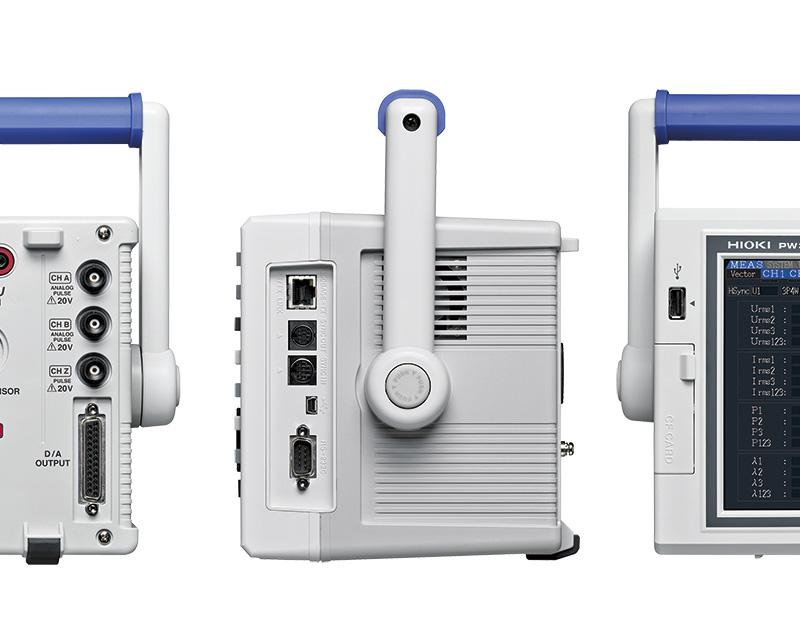

풍부한 인터페이스로 외부 기기 연계

LAN, USB (통신, 메모리), CF 카드, RS-232C, 동기화 제어, 외부 제어 등 다양한 인터페이스를 탑재.
D / A 출력 *를 사용하여 최대 16 항목을 50ms로 아날로그 출력합니다. 각 채널의 전압/전류 파형도 출력 가능합니다.

* PW3390-02, PW3390-03에 탑재









원터치로 화면 전환, 다양한 전력 분석

전력 분석 엔진으로 모든 항목을 동시 병렬 연산. 페이지 키로 화면을 전환하여 다양한 해석이 가능합니다.

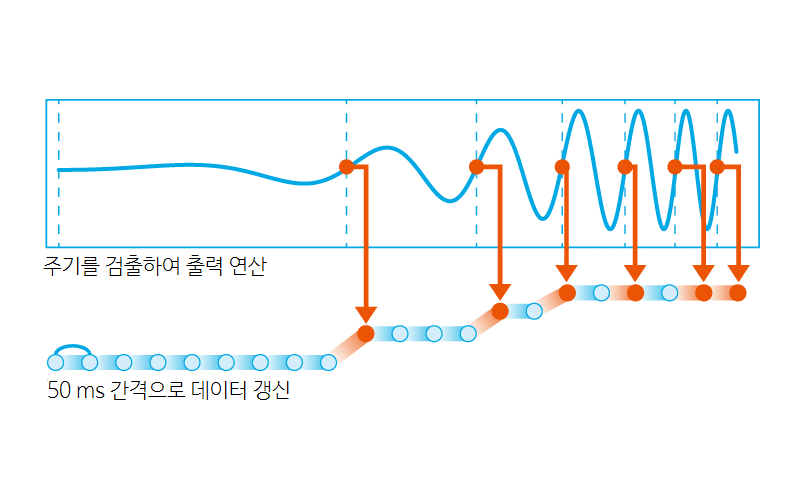

과도 상태의 전력을 50ms 고정확도 고속연산

발진, 가속 모터 거동을 비롯해 과도 상태의 전력을 50ms 갱신으로 측정. 최저 0.5Hz부터, 변화하는 주파수를 자동 추종하여 전력을 측정합니다.









모든 레인지 공통 전류 센서 조합으로 정확도를 실현

관통 타입 전류 센서의 고정밀 제품 (수주 생산품)과 조합하여 전 레인지 공통 조합 정확도를 규정합니다. 대전류에서 미소 전류까지, 크게 변동하는 부하에서도 레인지를 신경쓰지 않고 고정밀 측정이 가능합니다.

* 전류 센서 고정밀 제품(수주 생산품) 단일 개체의 고정밀 규정은 하지 않습니다.









인버터의 고주파 노이즈를 평가

인버터의 스위칭 주파수로 인한 전원 트러블은 기본파 주파수와 무관한 고주파이기 때문에, 고조파 분석으로는 적절한 분석이 어렵습니다. 노이즈 분석 기능은 100kHz까지의 노이즈 성분을 주파수 분석, 상위 10포인트의 주파수와 전압 · 전류 레벨을 표시합니다. 인버터의 고주파 노이즈 평가에 유용합니다.

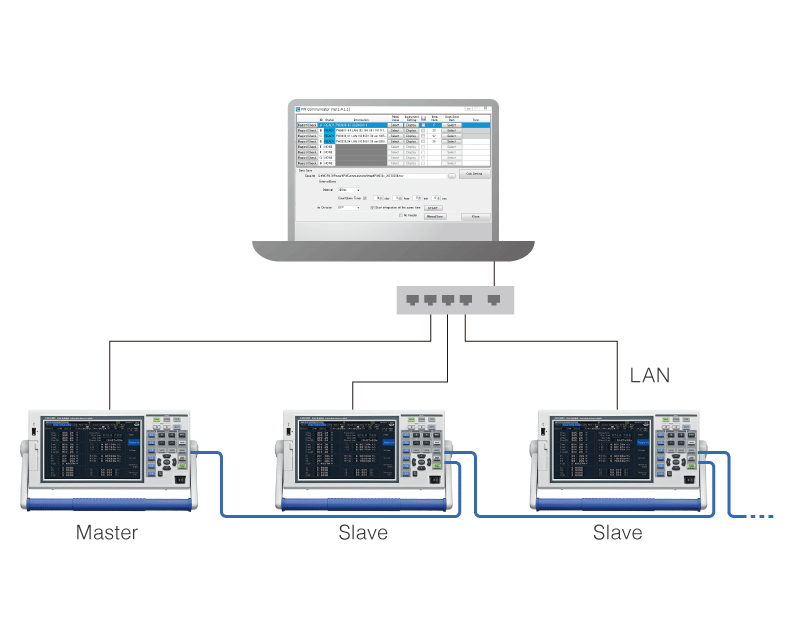

최대 8대(32 채널) 동기화 데이터를 검색

연결 케이블 9683으로 복수의 PW3390을 연결하면 제어 신호와 내부 시계가 동기화됩니다. 마스터 측의 조작을 통해, 슬레이브로 설정된 PW3390 측정 타이밍을 제어할 수 있습니다. 인터벌 측정에서는 CF 카드나 PC에 동기화된 측정 데이터를 수집할 수 있으며, 보다 많은 계통의 동시측정이 가능합니다.

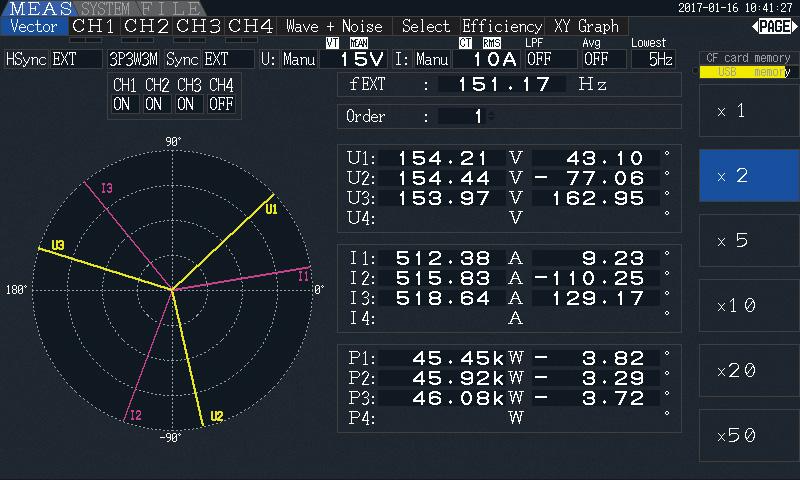

모터의 전기각 측정 (PW3390-03에 탑재)

고효율 동기 모터 dq 좌표계를 통한 벡터 제어에 필요한, 전기각 측정 기능을 탑재. 엔코더 펄스를 기준으로 한 전압/전류 기본파 성분의 위상각을 실시간으로 측정합니다. 또한 유기전압 발생시 위상각을 제로 보정함으로써 유기전압 위상을 기준으로 한 전기각 측정이 가능합니다. 전기각은 동기 모터의 Ld, Lq 산출 파라미터로 사용할 수 있습니다.










PWM 파형의 특징을 고려한 고조파 측정

입력 주파수에 따라 제로크로스 필터가 0.5Hz ~5kHz의 범위에서 자동 추종하며, 확실하게 기본 주파수를 검출합니다. 또한 기본 주파수를 기준으로 한 고조파 분석은, 디지털 AAF에 의해 반환오차를 자동으로 방지함으로써 정확성과 측정 재현성을 고차원으로 양립시켰습니다.









Bluetooth® 무선 기술로 데이터 로거 전달

PW3390 및 데이터 로거 (LR8410 Link 대응 품)를 Bluetooth® 무선 기술로 연결 * 하면 PW3390 측정값 8 항목을 데이터 로거로 무선 전송할 수 있습니다. 다채널 데이터 로거로 측정한 전압/온도/습도 등의 항목 외에, PW3390의 측정값을 통합하여 실시간으로 관찰/기록할 수 있습니다.

* 연결에는 당사 권장 시리얼-Bluetooth® 무선기술 어댑터 및 전원 어댑터가 필요합니다. 자세한 내용은 문의 바랍니다.









1000A 이상의 대전류 측정에 HIOKI 전류 계측 솔루션

50Hz / 60Hz라면 최대 6000A, 직류라면 2000A까지 측정 가능한 센서를 라인업. CT9557 센서 유닛을 사용하여 복수의 고정밀 센서 출력 파형을 가산하여 측정 가능. 다선 배선 라인에서 최대 4000A까지 고정밀 측정이 가능합니다.










PCS 고유 항목에 대응

효율, 손실, DC 리플율 삼상 불평형율 등, PCS에 필요한 파라미터를 동시에 표시합니다. 필요한 측정 항목을 한눈에 파악하여 높은 시험 효율을 확보합니다. 입력과 출력의 측정 동기 소스를 일치시킴으로써 출력측 AC에 동기화한 DC 전력 측정 및 안정된 효율 측정이 가능합니다.









전압 주파수 측정 기본 정확도 ± 0.01Hz

PCS 등 각종 시험에 필요한 주파수 측정을 업계 최고 수준의 정확도, 안정성과 함께 실현하였습니다. 각종 파라미터와 동시에, 주파수 최대 4 채널 동시, 고정밀 측정이 가능합니다.








소프트웨어












PC 통신 소프트웨어 PW Communicator

PW Communicator는 PW3390와 PC간 통신을 지원하는 어플리케이션 소프트웨어입니다. PW3390의 설정, 측정값의 모니터, CSV 데이터 저장, 효율 연산 등 편리한 기능을 탑재하고 있습니다.

· 수치 모니터
PW3390의 측정값을 PC 화면에 표시합니다. 최대 32 항목을 표시합니다. 전압, 전류, 전력, 고조파 항목 등 모든 측정값을 자유롭게 선택할 수 있습니다.
· 파형 모니터
측정중인 전압, 전류 파형을 PC 화면으로 모니터.
· 본체 설정
연결되어 있는 PW3390의 설정을 PC 화면에서 변경.

· 복수 측정
PW3390을 비롯한 당사의 전력 분석기 PW6001, 파워 미터 PW3335, PW3336, PW3337을 최대 8대까지 일괄 제어할 수 있습니다. 측정 데이터 PC 동시 저장, 측정 기구간의 효율 연산도 가능합니다.

· CSV 형식 저장
측정 데이터를 일정 시간마다 CSV 파일로 기록. 기록 간격 최단 50ms.
