HIOKI 히오키 PW6001 파워 아날라이저 카탈로그 / 매뉴얼 입니다.
● 전력 기본 정확도 ± 0.02 % ※1 (※ 1 본체 정확도만, 전류 센서 정확도 가산해도 ± 0.07 % 실현)
● 높은 노이즈 내성과 우수한 안정성 (80dB / 100kHz의 CMRR, ± 0.01 % / ℃의 온도 특성)
● 변동이 큰 부하에서도 정확한 측정, TrueHD 18bit
● 최고 정확도를 유지하면서 10ms의 데이터 갱신 (전용 IC에 의해 모든 측정은 독립/동시 연산)
● 정확하고 안정된 효율측정에 중요한 DC 정확도 ± 0.07 %
● 주파수 대역 DC, 0.1Hz~2MHz
● 진정한 주파수 해석을 실현하는 고속 샘플링 18bit, 5MS/s
● 최대 12ch ※2, 2대를 실시간으로 연결하는 동기화 기능
※2 6ch 모델 2 대, 광 접속 케이블로 동기기능 사용시
● 오실로스코프가 필요없는 파형 해석, 모터 해석 전용 트리거
● 대역 1.5MHz, 최대 100차까지의 광대역 고조파 해석
제품 소개 동영상
넓고 안정적인 주파수 특성
SiC를 비롯한 스위칭 장치의 고속화로 인해 전력 측정에는 넓은 대역폭이 요구되고 있습니다. PW6001은 당사의 기존 기종 3390에 비해 주파수 대역과 샘플링 성능이 10 배 향상되었습니다. 고정밀, 고 대역폭 그리고 높은 안정성. 전력 측정에 중요한 3 가지 요소를 모두 갖추어, 높은 기술이 뒷받침된 기본 성능이 상세한 전력 분석을 제공합니다.
진정한 주파수 분석을 실현하는 고속 샘플링 5MS / s
PWM 파형의 전력 분석을 정확히 실행하기 위해서는, 샘플링 정리를 고려하여 측정할 필요가 있습니다. PW6001은 2MHz의 측정 대역을 실현하기 위해, 입력 신호를 5MS / s로 다이렉트 샘플링. 반환 오차 없는 분석이 가능하도록 하였습니다.

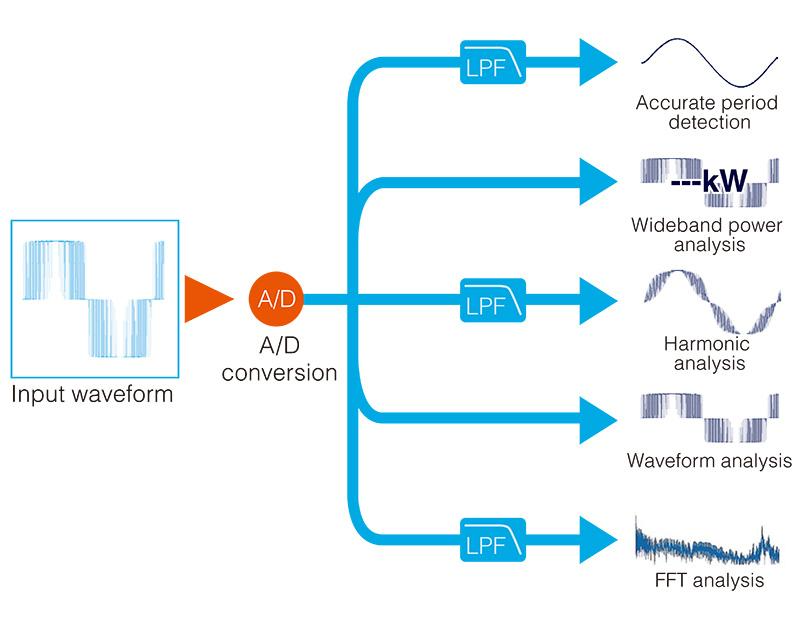

전력 분석 엔진 Ⅱ가 제공하는 고속/동시 연산
주기 감지 / 광대역 전력 분석 / 고조파 분석 / 파형 분석 등 모든 측정은 독립적으로 디지털 처리되어 서로 영향을 주지 않습니다. 고속 연산 처리를 통해 최고의 정확도를 유지하면서 10 ms의 데이터 갱신 속도를 실현했습니다.

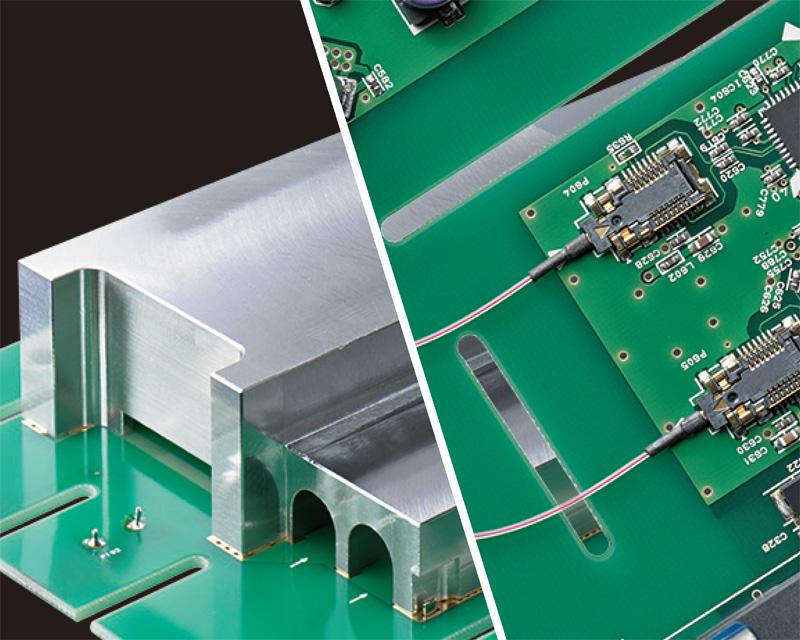

노이즈에도 온도 변화에도 강하게, 철저한 안정성 추구
금속 절삭가공에 의한 독자적 형상의 솔리드 실드와 입력 단자부터 연면 거리를 확보하는 광 절연 디바이스. 2 개의 키 디바이스로 노이즈 내성 성능을 향상시키고 높은 안정성과 80dB / 100kHz의 CMRR 성능을 실현했습니다. 또한 ± 0.01 % / ℃로 온도 특성 또한 향상시켜, 재현성 높은 측정이 가능합니다.

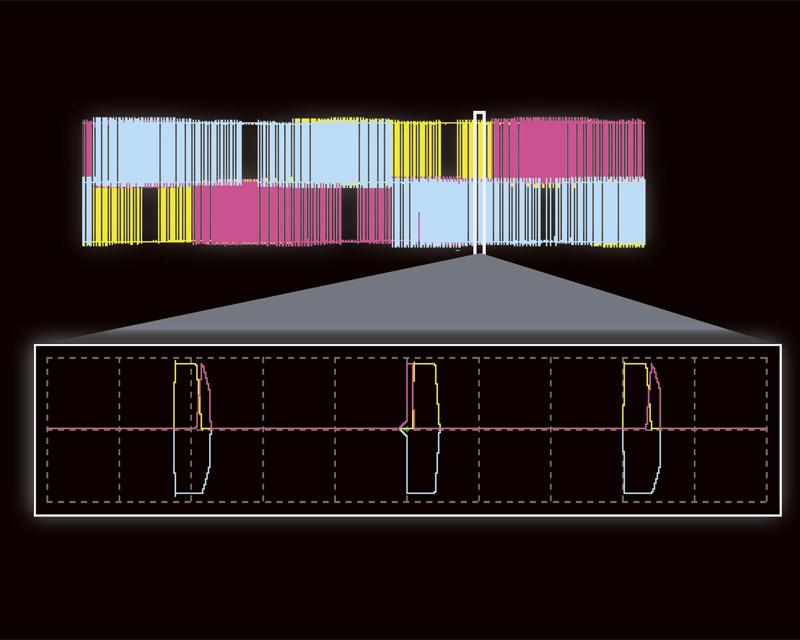

오실로스코프가 필요없는 파형 분석
전압/전류 파형 및 토크 센서나 엔코더 신호까지 동시 표시가 가능합니다. 트리거, 프리 트리거 뿐만 아니라 PWM 파형 트리거, 엔코더 펄스 트리거 등 모터 해석에 편리한 트리거도 구비되어 있습니다.

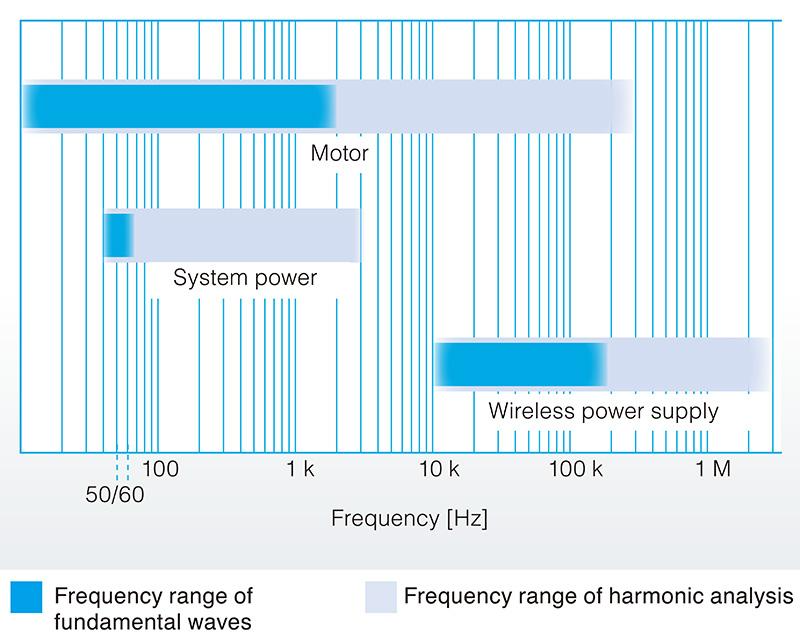

대역 1.5MHz까지의 고조파 분석
기본 파 주파수 0.1Hz ~ 300kHz, 해석 가능한 대역폭 1.5MHz, 최대 100차 까지의 광대역 고조파 분석을 기본 탑재. 모터의 기본파 분석 및 무선 전력공급 전송 파형의 왜곡률 측정이 가능합니다.

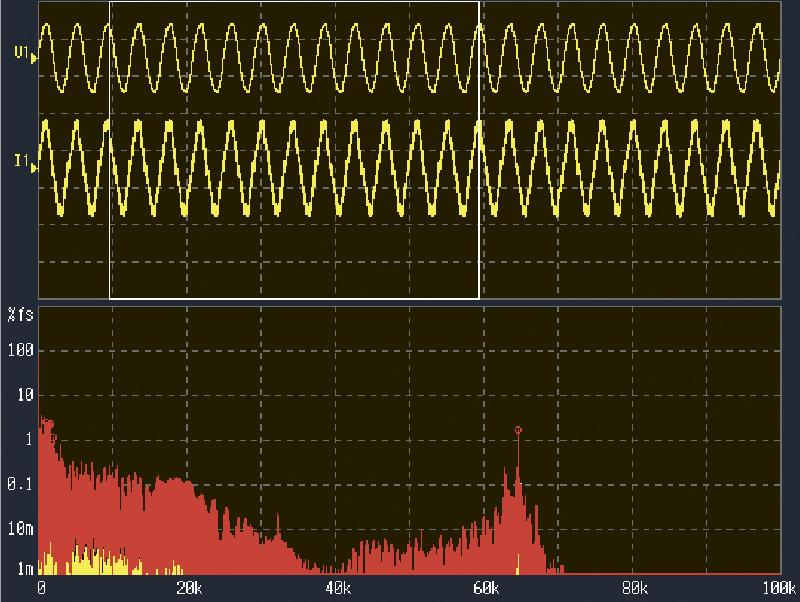

특정 파형을 FFT 분석
2MHz까지의 주파수 분석. 파형 분석 범위를 임의로 지정하여 상위 10점의 피크값과 주파수를 표시할 수 있습니다.
보고 싶은 파형을 그려 주는 디지털 LPF
측정 대상에 맞추어 컷오프 주파수를 선택하면, 디지털 LPF가 강력하게 노이즈를 제거하여 보고 싶은 파형을 그려냅니다.

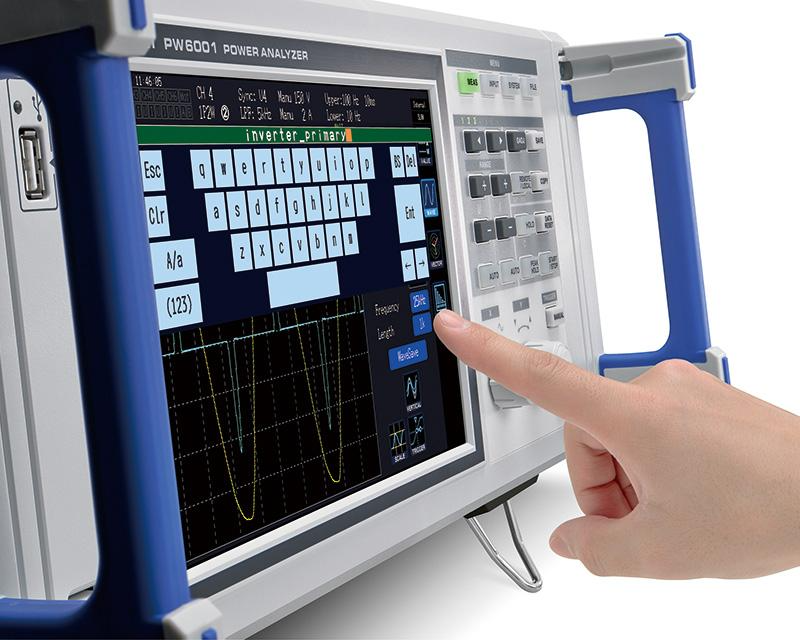

직관적인 조작성
조작에 소요되는 시간을 단축하고 분석에 집중할 수 있습니다.
- 소프트웨어 키보드를 장비한 9 인치 터치 디스플레이
- 파형을 종횡으로 다루는 듀얼 노브
- 결선 실수를 방지하는 결선 확인 기능
- 수기 및 소프트웨어 키보드를 통해 화면 복사에 메모 입력 기능

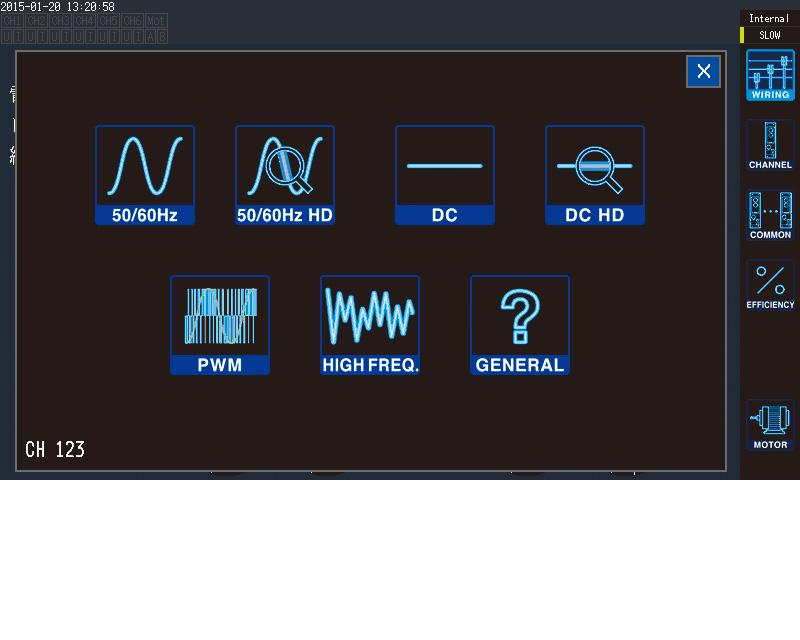

원터치로 설정 즉시 측정
측정 라인의 종류를 선택하는 것으로 끝내는 간이 설정 기능을 탑재. 결선 종류를 선택하고 자동 최적화 설정으로 곧바로 측정 개시가 가능합니다.
효율 측정에 중요한 DC 정확도
예를 들어 DC / AC 컨버터의 효율을 측정하려면, AC 정확도뿐만 아니라 DC 정확도 또한 중요합니다. PW6001은 DC 측정 정확도 ± 0.02 % rdg. ± 0.05 % fs *로, 정확하고 안정된 효율 측정이 가능합니다.
* 본체 정확도 한정

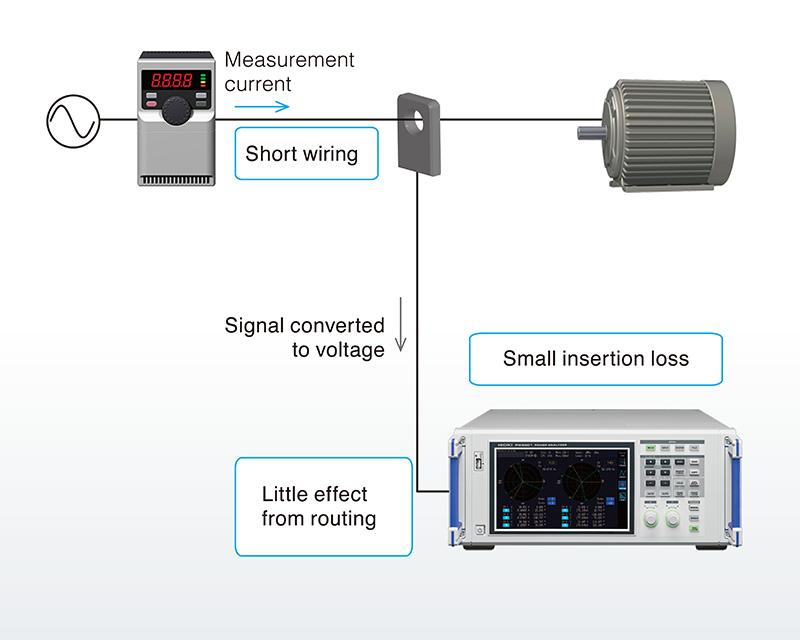

고정밀 측정을 위한 전류 센서 전용 설계
측정 대상의 배선에 전류 센서를 연결합니다. 배선이나 계기 손실의 영향을 완화하고, 고효율 시스템을 실제 가동 환경에 가까운 배선 상태에서 측정할 수 있습니다.

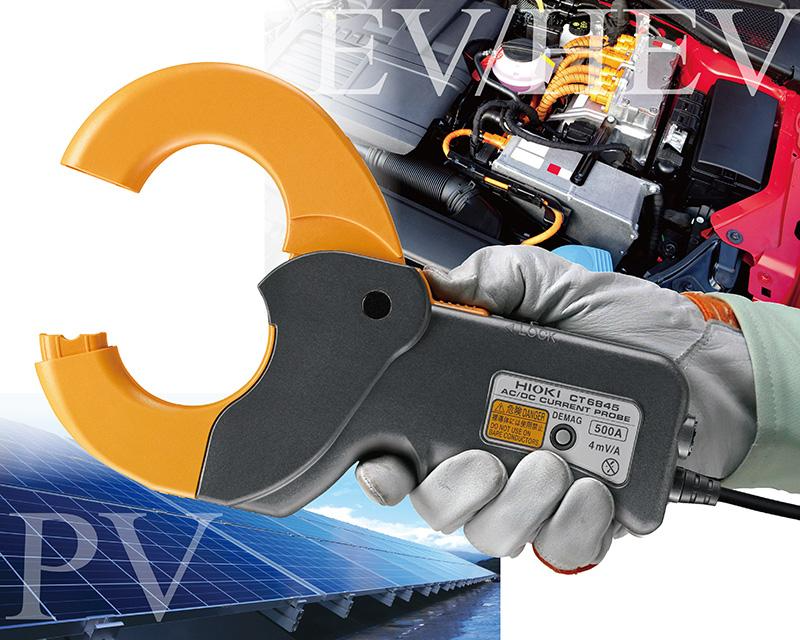

고정확도 클램프식 전류 센서
넓은 온도 특성으로, 사용 온도 범위는 -40 ℃ ~ 85 ℃. 항온실에서의 장치 작동 평가 혹은 온도 변화가 심한 기기 내부에서도 사용 가능. 터프한 성능으로 고객의 측정을 서포트합니다.

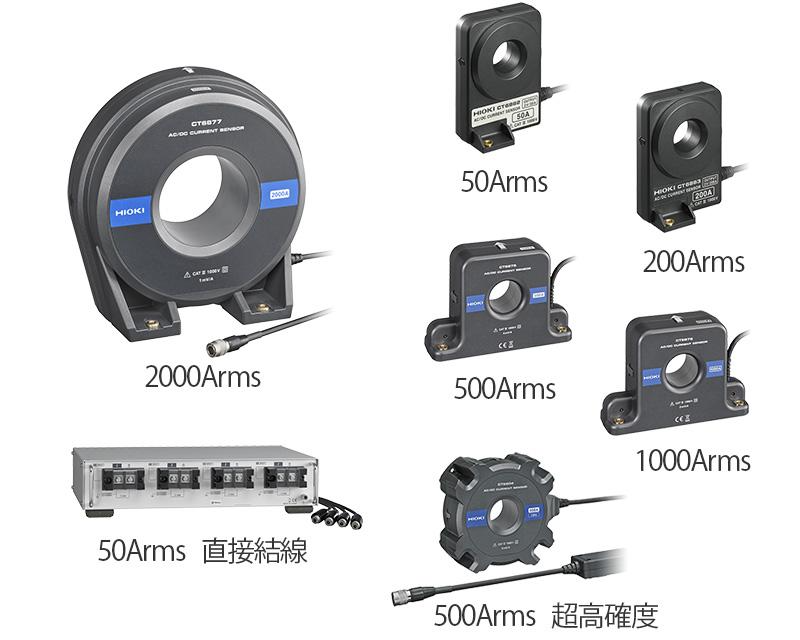

센서 조합 정확도 ± 0.11 %
본체 정확도 ± 0.05 %에 센서 정확도 ± 0.06 % 가산시에도 최고 ± 0.11 %의 높은 정확도를 제공합니다. 또한 10mA의 미소 전류부터 1000A 대전류까지 * , 풍부한 센서 라인업으로 커버합니다.
* 유효 측정 범위

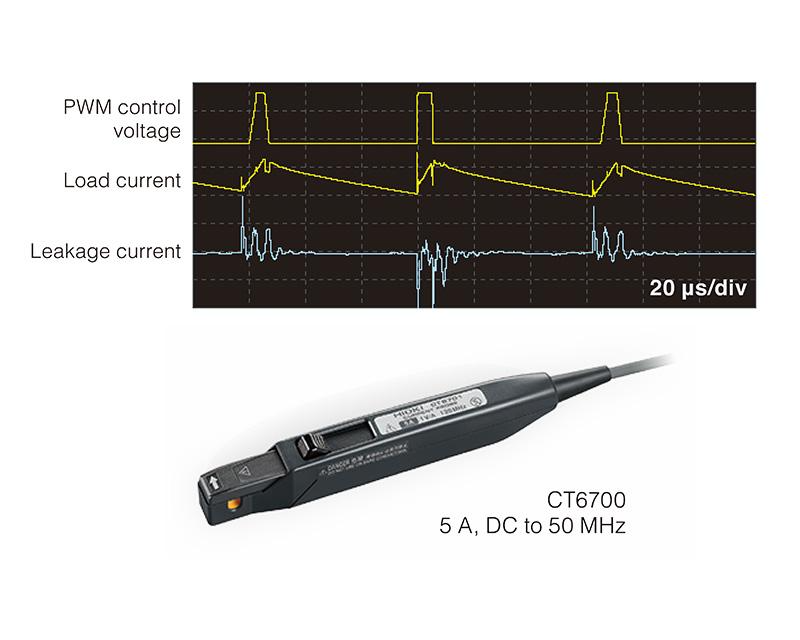

광대역 전류 프로브 지원
CT6700과 조합하여 1mA의 미세 전류도 측정 가능, 인버터의 누설전류 파형 관측에 최적입니다.

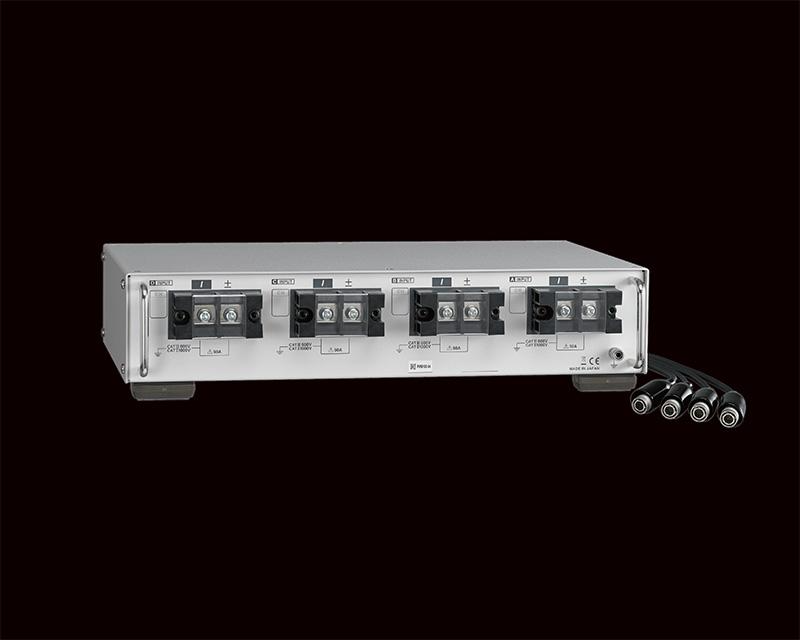

인버터 측정의 베스트 파트너 PW9100
신개발 DCCT 방식으로 50A 정격에서 세계 최고 수준의 측정 대역폭 측정 정확도를 제공합니다. 전력 분석기 PW6001의 잠재력을 극대화하는 직결식 전류 측정 툴입니다.
· 정격 : 50A
· 측정 주파수 대역 : DC ~ 3.5MHz
· PW6001과 조합 전력 정확도 : ± 0.075 %
· CMRR (100kHz) : 120dB
PC 통신 소프트웨어 PW Communicator

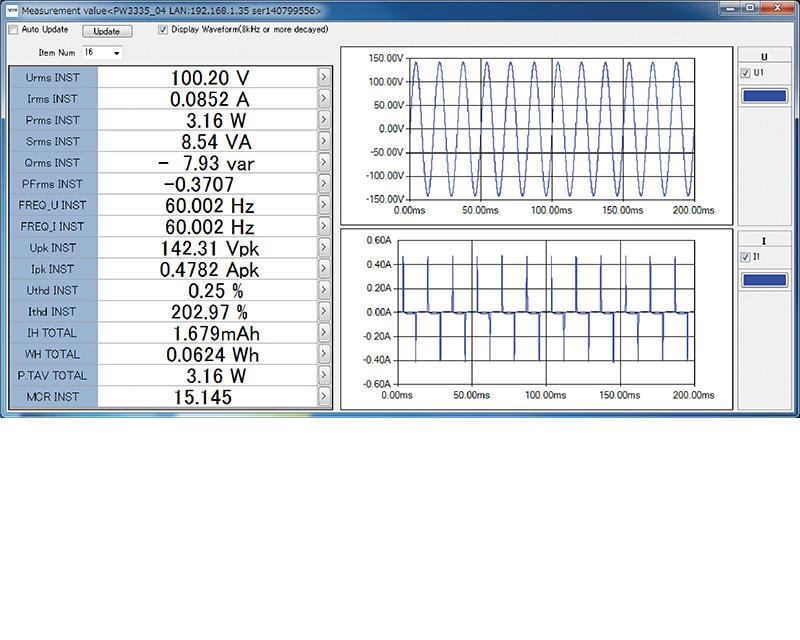

PW Communicator는 PW6001과 PC간 통신을 지원하는 어플리케이션 소프트웨어입니다. 당사 홈페이지에서 무상으로 다운로드하실 수 있습니다. PW6001의 설정, 측정값의 모니터, 통신을 통한 데이터 수집, 효율 연산 등 편리한 기능을 탑재하고 있습니다.

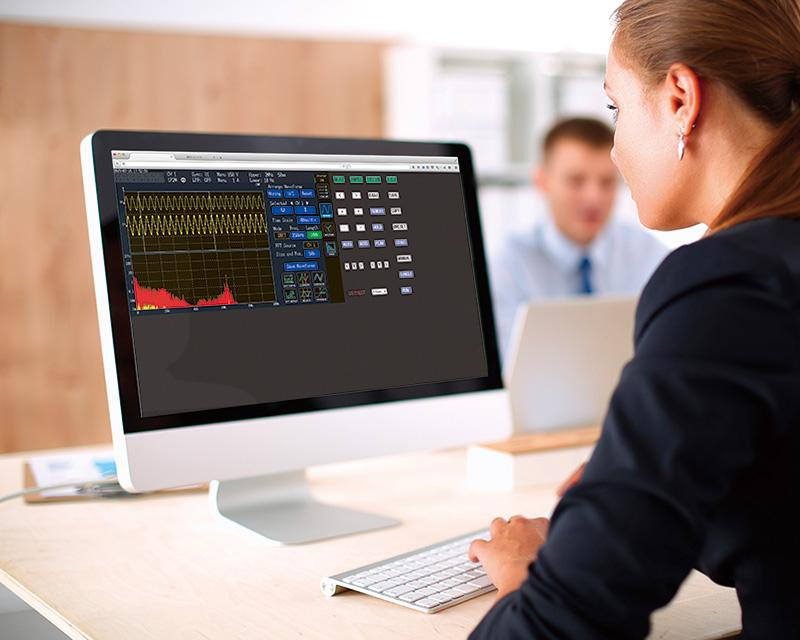

LAN 원격 조작
일반적인 브라우저 소프트웨어를 사용하여 PW6001를 원격 조작할 수 있습니다. 태블릿, 스마트 폰 등으로도 조작 가능합니다.

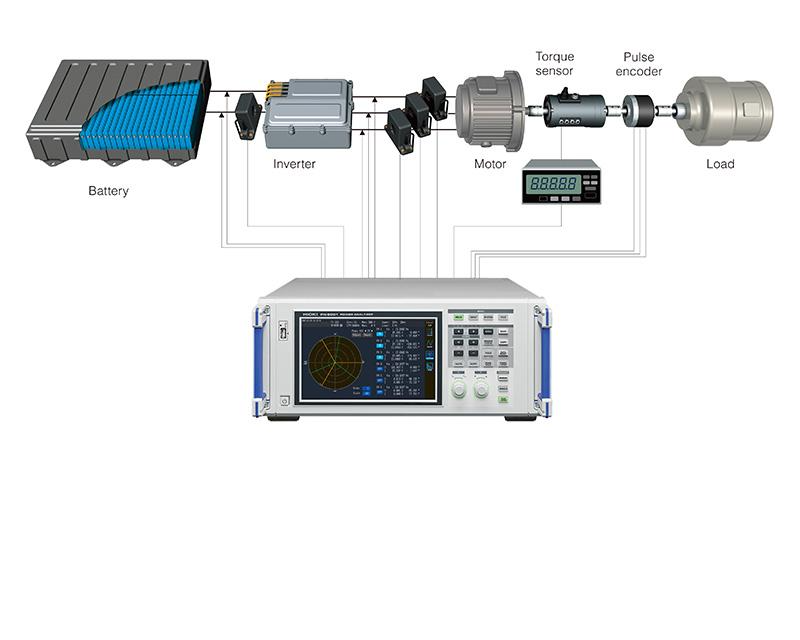

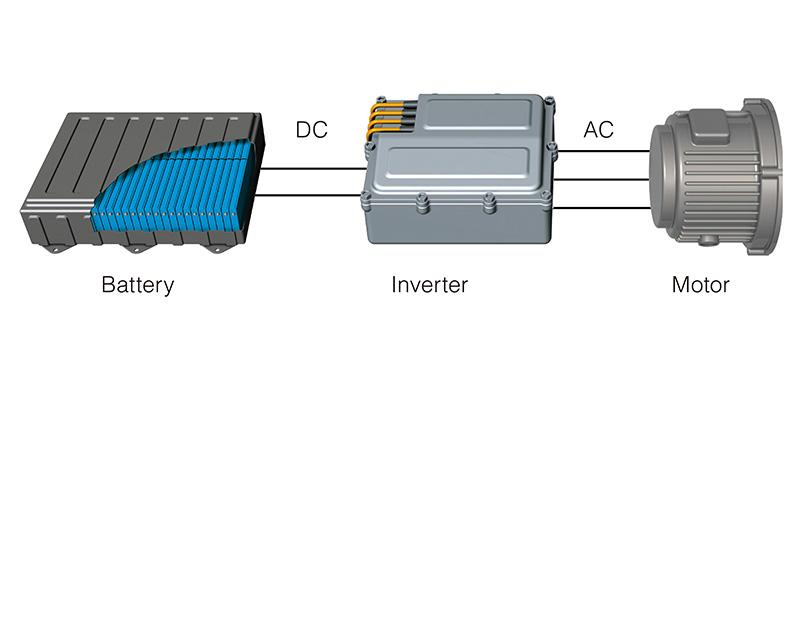

다양한 모터 분석 기능
토크계, 회전계의 신호를 입력하여 모터 파워를 측정할 수 있습니다. 모터 파워, 전기각 등의 모터 파라미터를 비롯해 일사계나 풍속계 등의 출력 신호 측정도 가능합니다.

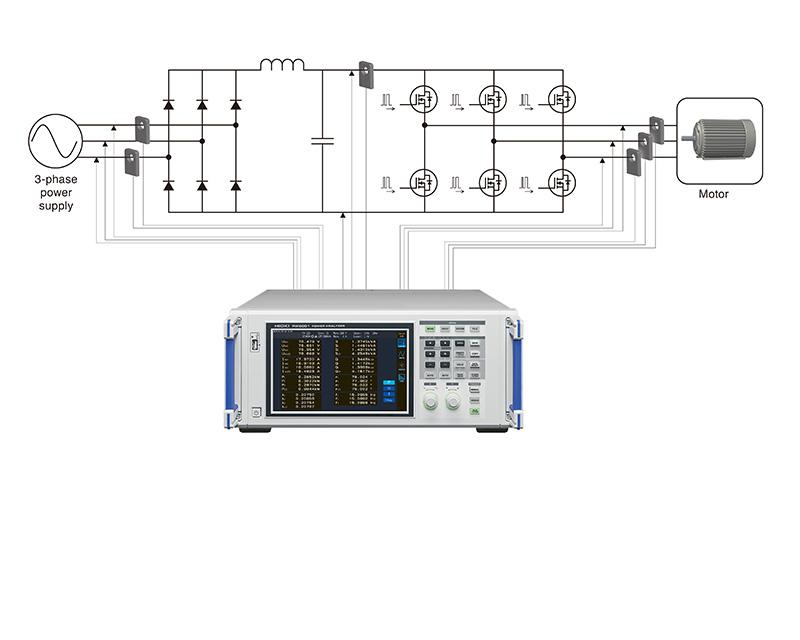

고분해능이 실현하는 SiC 측정
ON 저항이 낮은 SiC 반도체의 PWM 파형을 정밀하게 측정하기 위해서는 높은 해상도가 필요합니다. TrueHD18bit가 지금까지없는 고정밀 측정을 가능하게 했습니다.

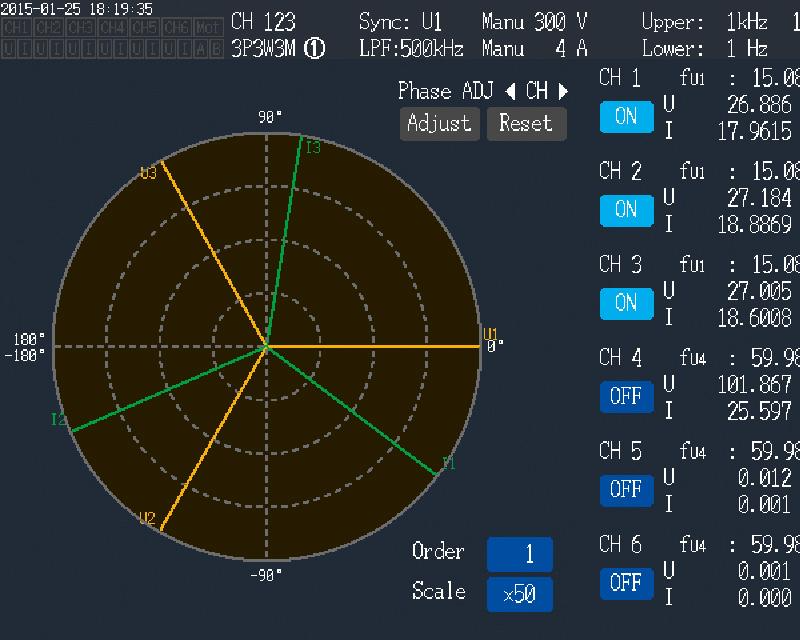

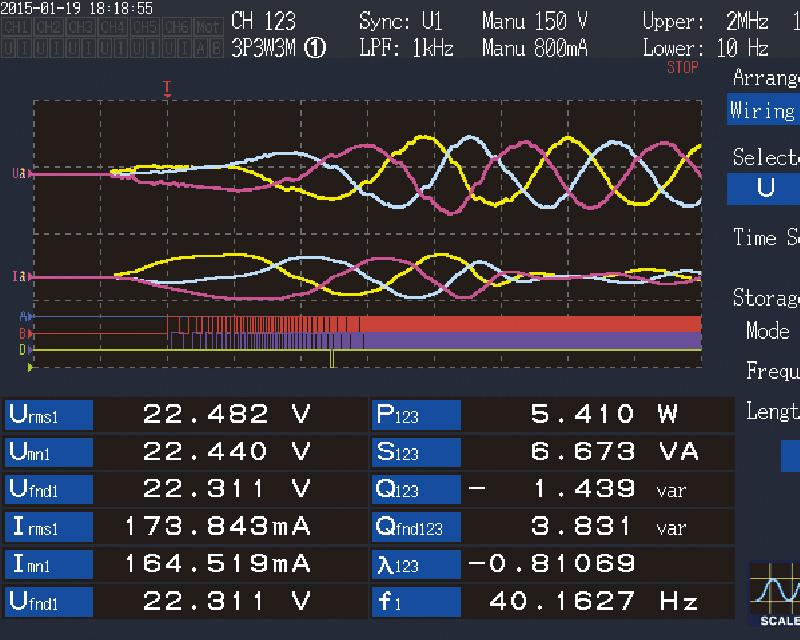

진화한 전기각 측정 기능
고효율 동기 모터의 모터 파라미터 측정이나 dq 좌표계를 통한 벡터 제어의 분석에 필요한 전기각 측정 기능을 탑재. 엔코더 펄스를 기준으로 한 전압/전류 기본파 성분의 위상을 실시간으로 측정할 수 있습니다. 그리고 유기전압 발생시 위상각을 제로 조정함으로써 유기전압 기준에서의 위상 측정이 가능합니다. 또한 A 상 B 상 펄스에서 정전 역전을 검출하여 토크와 회전 수의 4사분면 분석도 가능합니다.

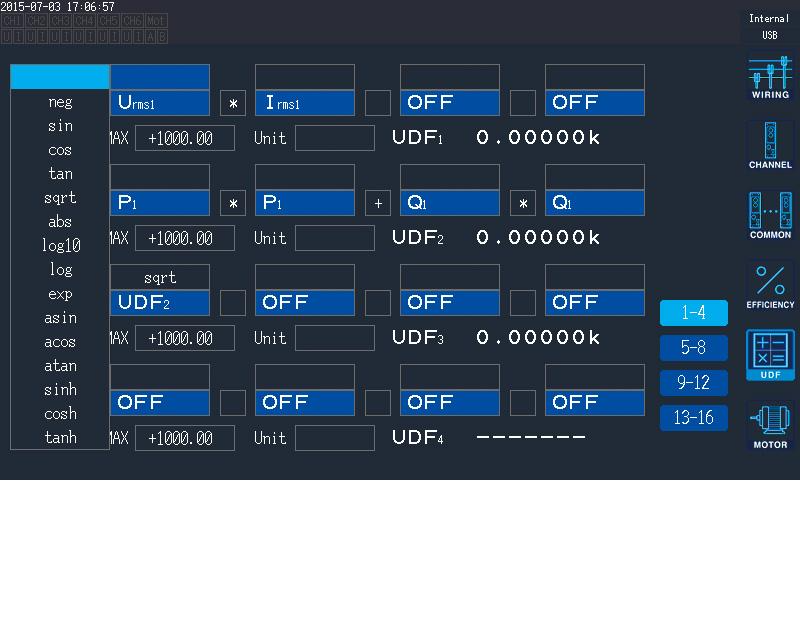

임의의 연산 결과를 실시간으로 표시
식을 설정하여 PW6001의 측정값을 자유롭게 연산합니다. 입력 가능한 연산식은 최대 16개로, sin, log 등의 산술 함수에도 대응합니다. 연산 결과를 다른 연산식의 파라미터로 사용할 수 있어 복잡한 연산이 가능합니다.
∙ 모터 벡터 제어에서의 Ld, Lq 산출
∙ 페라이트 코어의 코어 로스 측정
∙ 실효값과 전력의 가산
· 태양광 모듈 등 다양한 계통의 효율 로스 연산

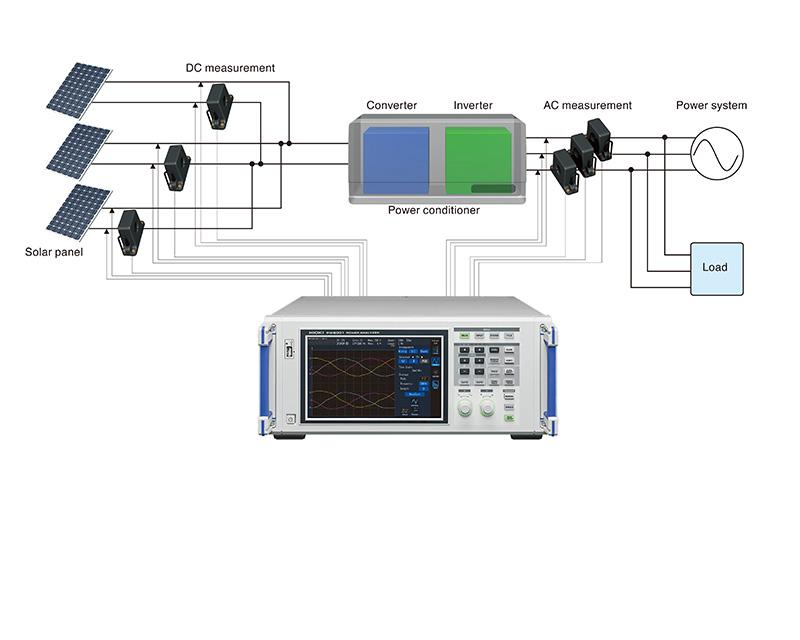

컨디셔너 고유의 측정도 대응
기본파 무효 전력 Qfnd, DC의 리플율, 삼상 불평형율 등 파워 컨디셔너에 필요한 파라미터를 동시 측정 표시. 필요한 측정 항목을 한눈에 파악할 수 있어 시험 효율이 향상됩니다.

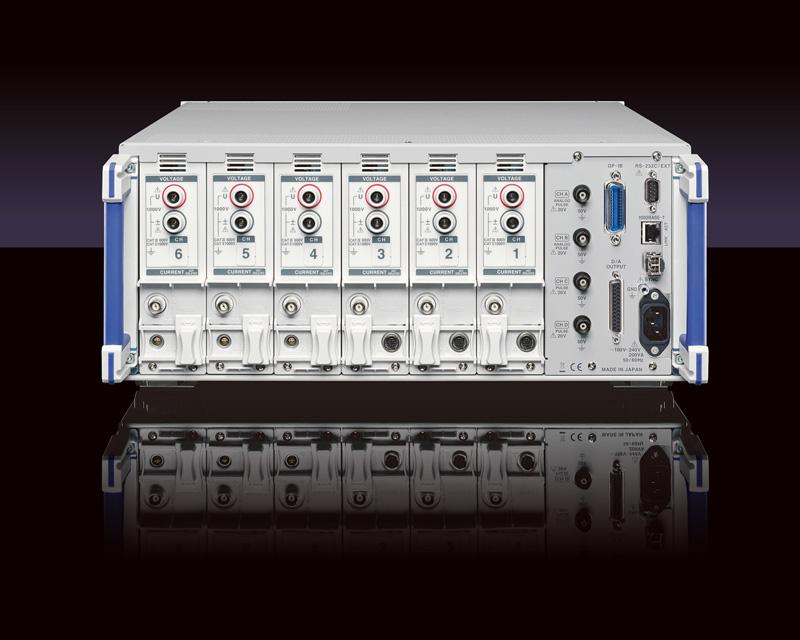

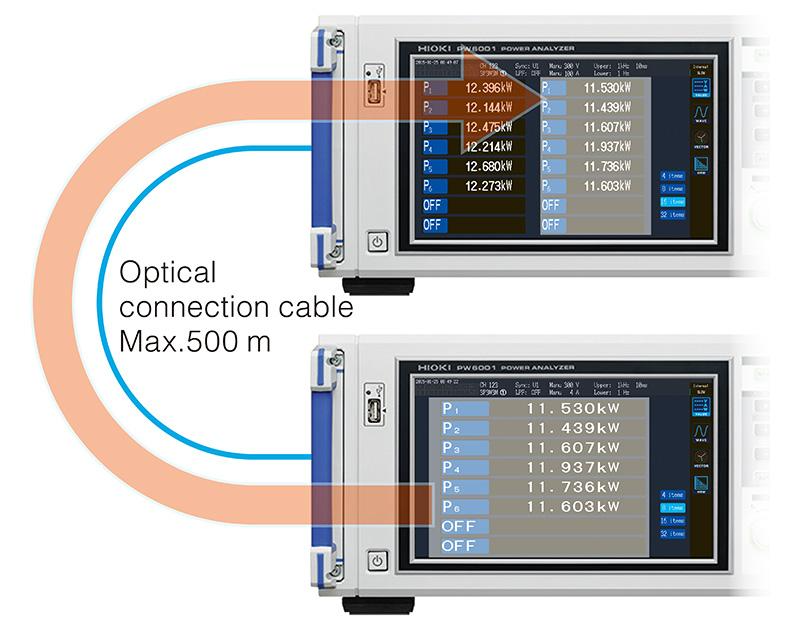

12ch의 전력계 "수치 동기화"
다점 전력의 측정에 숫치 동기화 기능이 활약합니다. 슬레이브 장치의 전력 파라미터를 실시간으로 전송하고, 마스터 장치에 집약. 마스터 장치는 최대 12ch의 전력계로서 작동합니다.

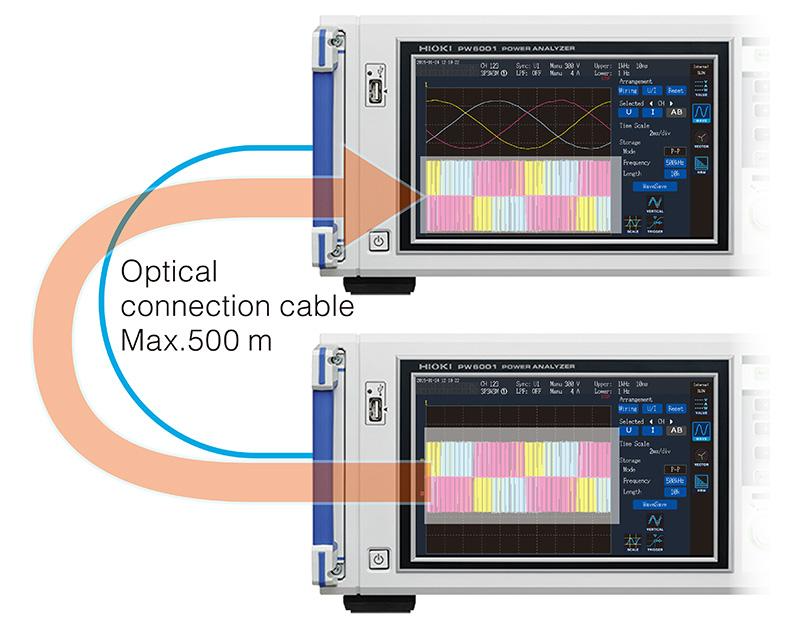

파형을 그대로 전송 "파형 동기화"
5MS / s, 18bit의 샘플링 데이터를 실시간 * 전송. 슬레이브 장치의 측정 파형을 그대로 마스터 장치에 표시합니다. 떨어진 두 점 사이의 전압 위상차 측정 등 전력계의 새로운 활용방법을 제안합니다.
* 파형 동기화 기능은 마스터 기기 / 슬레이브 기기 모두 3ch 이상의 경우에만 작동합니다.
최대 ± 5 샘플링 오차 있음
