GL7000에 부착하여 사용하는 DCB 모듈은 측정하고자 하는 물체의 변형력(응력)을 측정하는 모듈입니다.
흔히 스트레인 게이지(Strain Gauge)라고 하며 이 스트레인 게이지가 변형력을 측정하는 데 사용합니다. 부착하는 방식으로 사용하며 합금선은 인장방향의 변형을 받으면 길이가 증가하여 단면적이 감소되어 전기저항이 증가하며, 그 증가분을 측정합니다. 저항측정은 원리적으로는 전기저항 측정기(휘트스톤 브릿지)를 사용 합니다.

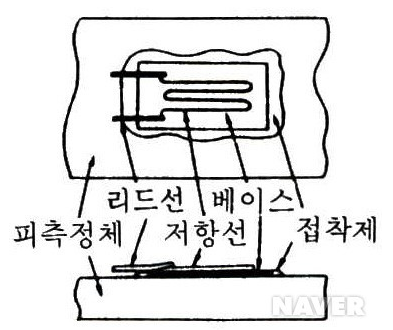

스트레인 게이지 (출처 : 네이버)
DCB모듈의 특징
- 120Ω/350Ω의 선택이 가능한 내장 브릿지를 탑재하고, 변형게이지에서의 간단측정이 가능
- 브릿지전원은 정전압·정전류에 대응
- TEDS 센서에 대응
- 로패스 · 안티앨리어싱 필터를 탑재
- 리모트 센싱이나 션트 캘리브레이션기능에서 고정도 측정이 가능
- dip switch 타입으로 손 쉬운 설정이 가능
- 1게이지 ~ 4게이지 (쿼터, 하프, 풀) 커버 가능
- 모듈 자체에 발란스 버튼 기능 탑재

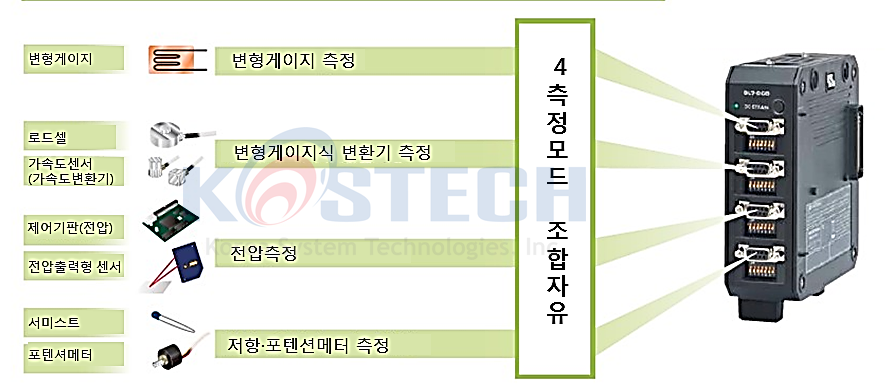

보시는 것와 같이 내부 설정에서 변형 게이지(스트레인 게이지), 스트레인 센서(로드셀, 가속도 센서 등 스트레인 게이지 방식으로 구성된 센서), 전압 측정, 저항 및 포첸셔메타를 측정 할 수 있습니다.
DCB모듈에 접속하는 방법

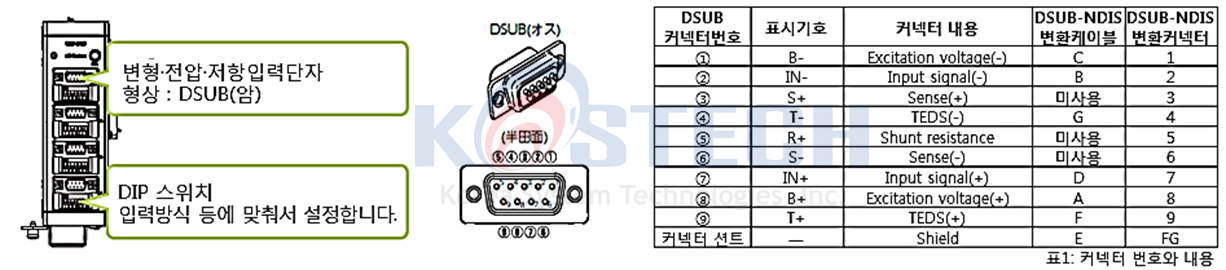

DCB모듈의 커넥터 타입과 핀맵, 그리고 DIP 스위치에 대한 설명

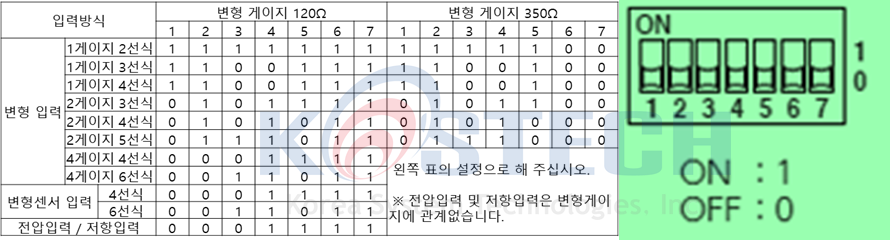

DCB모듈은 DSUB 커넥터를 사용하며 각 핀 번호마다 수행하는 역할이 있습니다. 그리고 그 역할은 브릿지 타입마다 다르게 되어 장비에 있는 DIP 스위치를 ON/OFF 함으로써 필요한 핀 넘버를 작동시켜 줍니다.
브릿지별 회로 구성

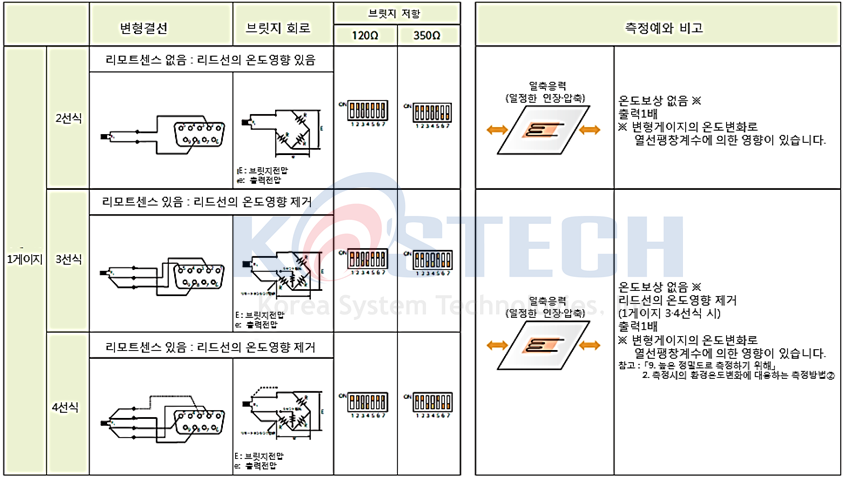

쿼터브릿지 회로 구성
하프브릿지 회로 구성

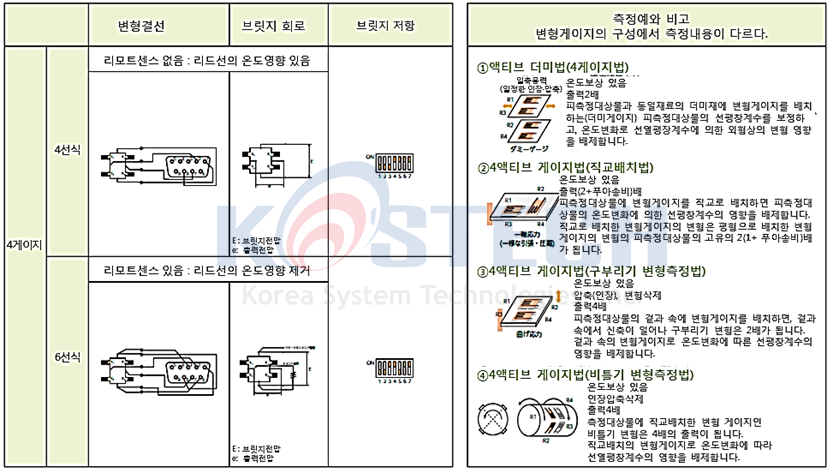

풀브릿지 회로 구성

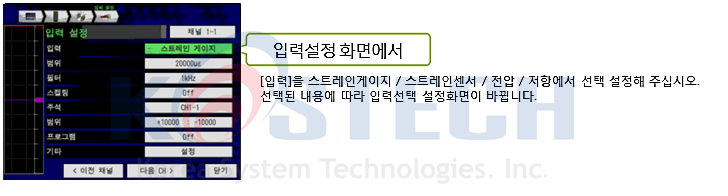

내부 장비 채널 설정 확인
변형력에 관한 4가지 형식의 측정 방법이 있기 때문에 각자 설명 드리겠습니다.

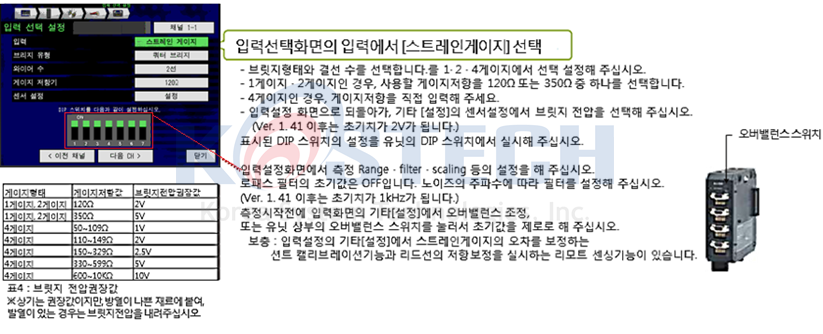

- 스트레인 게이지 설정 방법

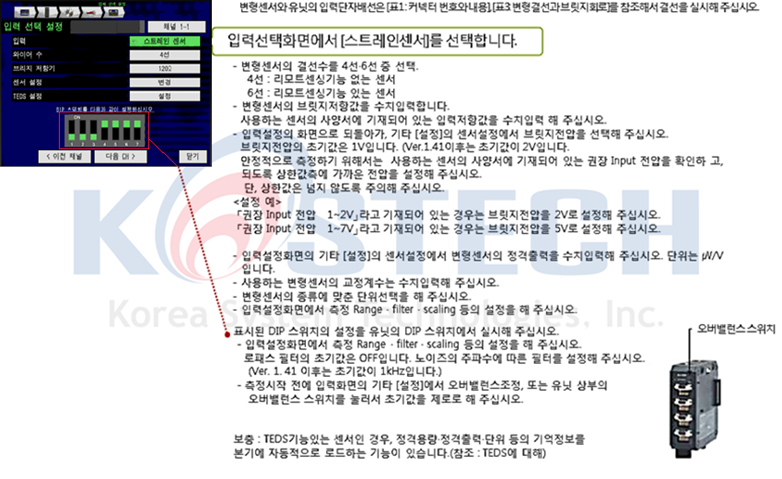

- 스트레인센서 설정 방법
(스트레인 게이지 방식의 가속도센서 또는 로드셀의 경우)

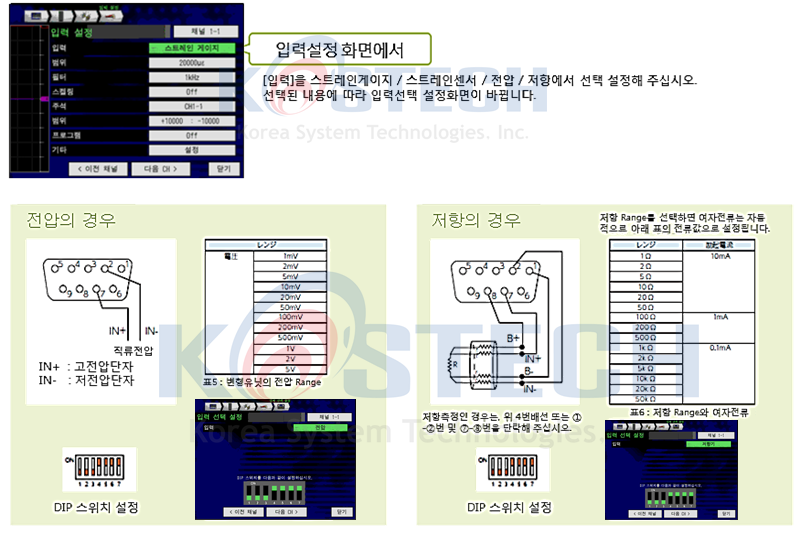

- 저항 및 전압 측정 시 설정 방법

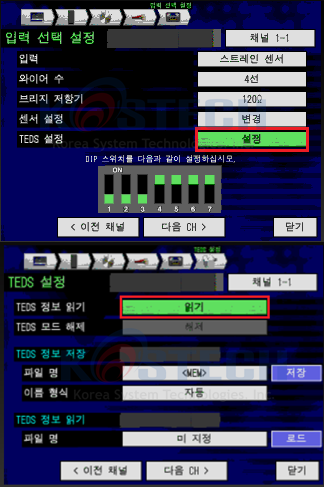

- TEDS 센서
=> TEDS 대응 센서를 사용하면 정격용량, 정격출력, 단위 등의 기억정보를 본체에 자동적으로 로드 합니다.
TEDS기능은 IEEE 1451. 4규격 템플릿 No.33(변형센서)에 대응하고 있습니다.
- 화면의 TEDS설정에서 TEDS정보취득을 [로드]해주십시오.
- 이 설정에서 변형센서의 본 유닛의 각종 설정을 실시합니다.
- 상기 취득 후 측정조건에 맞춰서 Range변경 · 필터 · 스켈링 등의 설정을 실시해 주십시오.
- 입력선택설정화면의 아래부분에 표시된 DIP스위치와 동일한 설정을 유닛의 DIP 스위치로 맞춥니다.
