Home버튼 -> Machine -> Data -> Capture

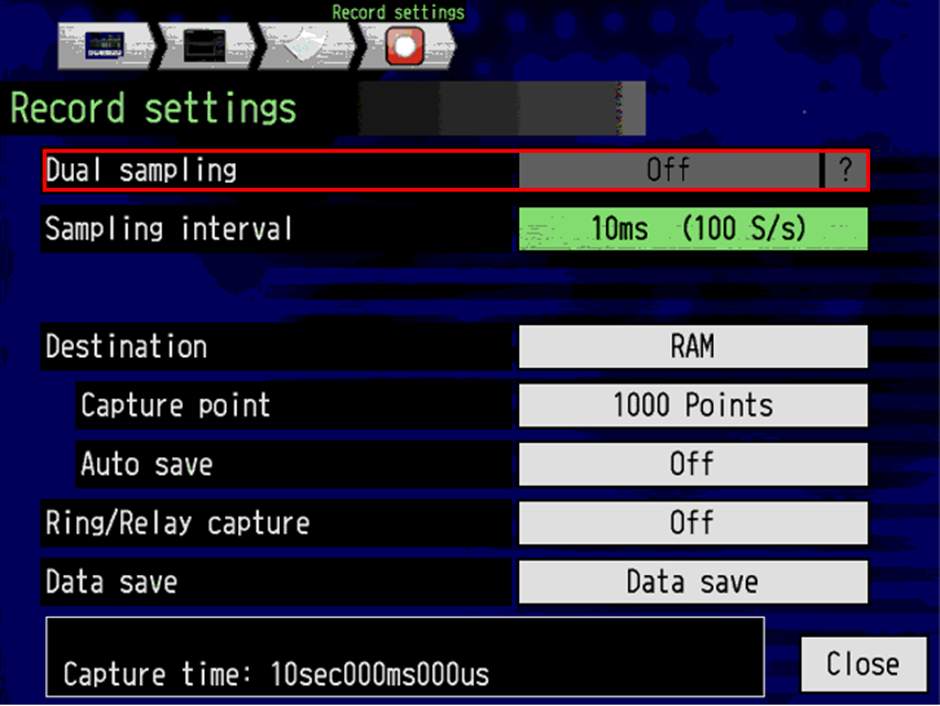

장비의 수록설정을 보시면, 아래와 같이 Dual samling 기능이 있습니다.
이 기능은 firmware버전 2.0이후부터 가능하며, 업로드 날짜 기준 가장 최신 firmware 버전은 2.16입니다.
하지만 지금은 위 Dual Samling기능이 활성화가 되지 않죠?
이 기능은 1ms 이상의 샘플링속도가 가능한 모델에 한 해 사용할 수 있는 기능입니다.
자 그러면, 이 기능은 대체 무엇일까요?
가장 단순하게 생각해 보자면, 2개의 데이터를 서로 다른 샘플링으로 동시에 측정할 수 있는것 아니야? 라고 생각하실 수 있습니다.
맞습니다!
긴 시간 낮은 속도로 데이터를 수록하다가, 특정 이벤트가 발생하였을 때 높은 속도로 레코딩을 하는 설정입니다.
그럼 바로 HV모듈을 장착하여 Dual Sampling기능을 활성화 시켜보겠습니다.

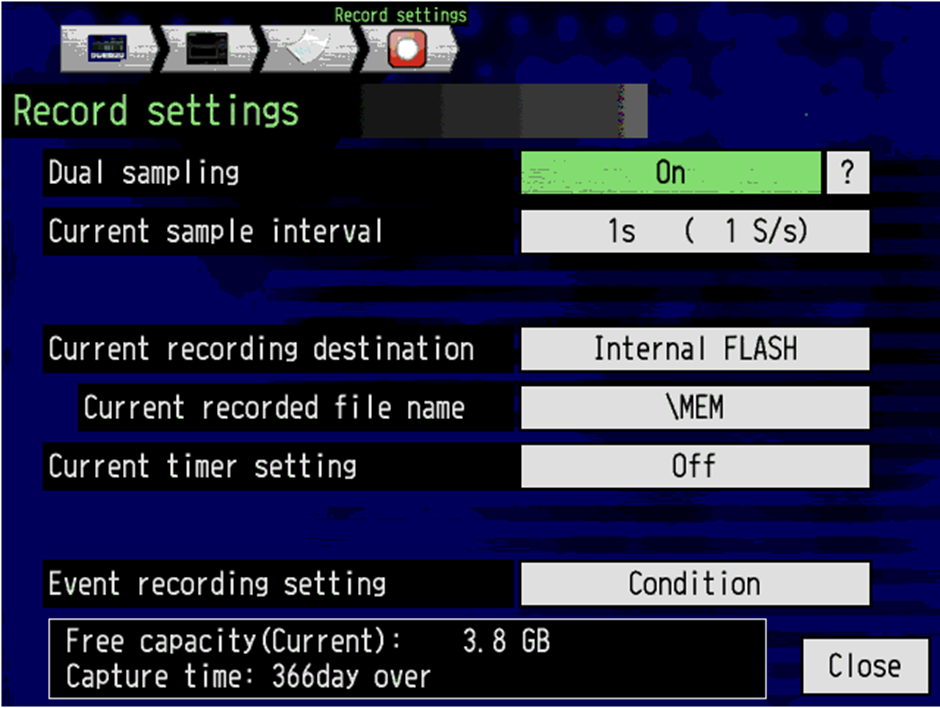

활성화 시키니 인터페이스가 약간 달라졌죠?
여기서 현재(낮은 속도) 데이터 수록 장소, 파일명, 타이머를 세팅할 수 있고, 이벤트가 발생하였을 때의 세팅도 할 수 있습니다.
현재(낮은 속도) 데이터 수록 장소는 Internal Flash(내장 4GB SD카드), SD card(외장 SD카드)이며,
이벤트(높은 속도) 데이터 수록 장소는 RAM(내장 RAM), 외부 SSD모듈입니다.
낮은 속도는 1ms 이하의 샘플링 이며,
높은 속도는 500us 이상의 샘플링 속도입니다.

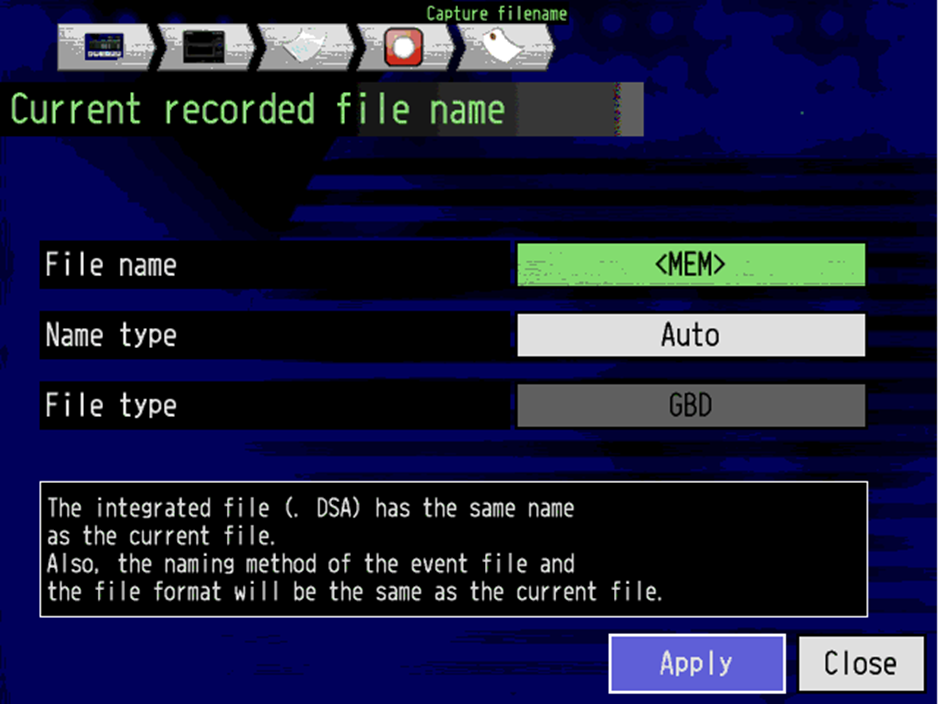

또한, Dual sampling 설정 시에는 저장되는 파일타입은 GBD고정이니 참고바랍니다.
기존에 CSV로 설정되어 있다해도, Dual sampling설정으로 들어오면 GBD로 바뀌어 고정됩니다.

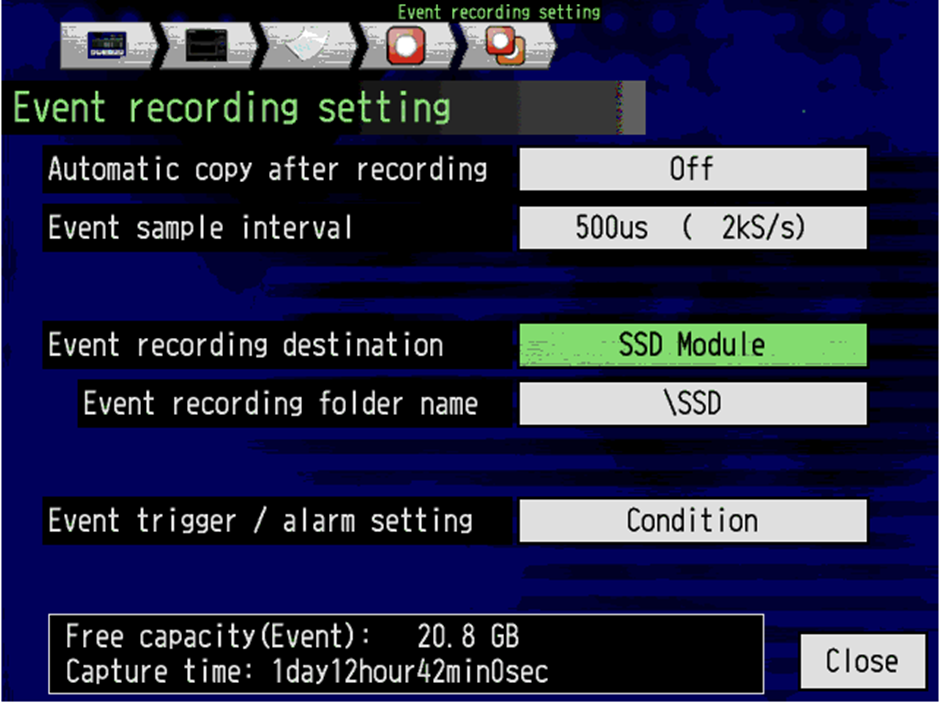

이벤트 수록 설정 탭에 들어오시면,
Automatic copy after recording:
수록 이 후 자동으로 현재(낮은 속도)의 수록 장소로 데이터를 복사 할 것인지 여부를 선택
Event sample interval : 이벤트 발생 시 수록 샘플링 속도 설정 가능
Event recording destination : 수록 장소 설정
Capture point : 데이터 유실방지를 위해 relay방식으로 설정,,
1000points ~ 2000000points로 설정 가능한데, 1point 당 1byte라고 생각하시면 됩니다.
relay방식은 2GB를 단위로 데이터를 잘라 저장하므로 2000000points가 최대입니다.
Event trigger / alarm setting : 이벤트 발생 트리거와 알람 기능 설정

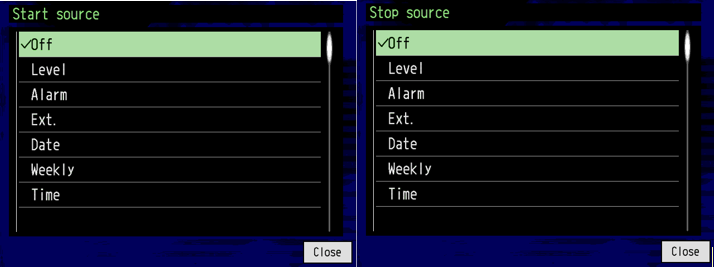

아래 그림에서 Start source와 Stop source를 설정할 수 있습니다.
트리거는 상기 사진과 같이 START소스와 STOP소스를 선택할 수 있습니다.

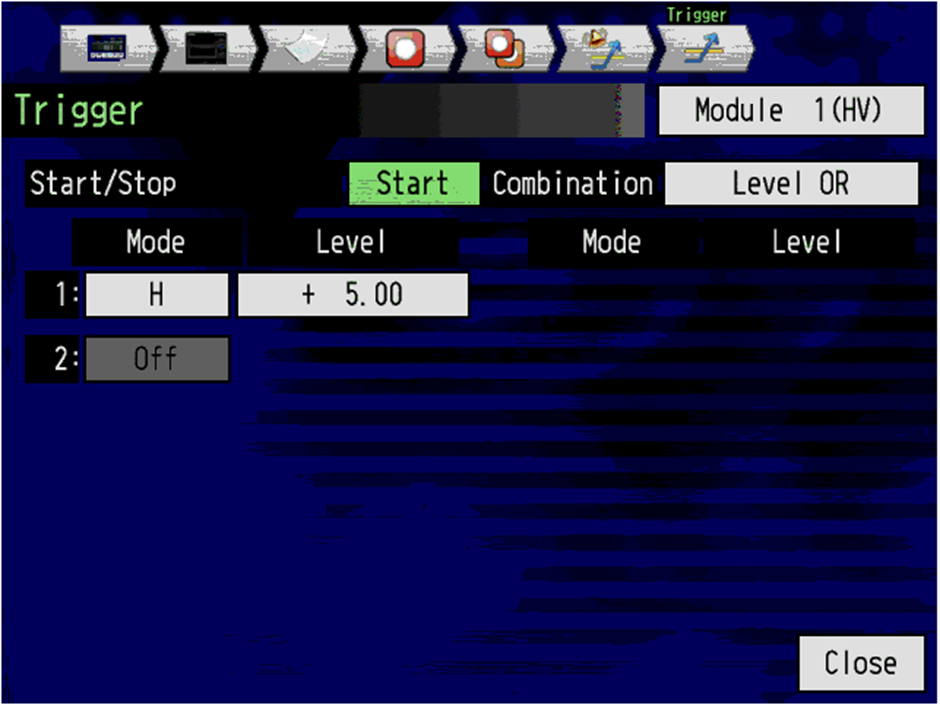

Level을 이용하여 테스트를 해보겠습니다.
시작 측 소스 : 5V 이상으로 설정
종료 측 소스는 따로 넣진 않았는데, 상황에 따라 설정해 주시면 됩니다.

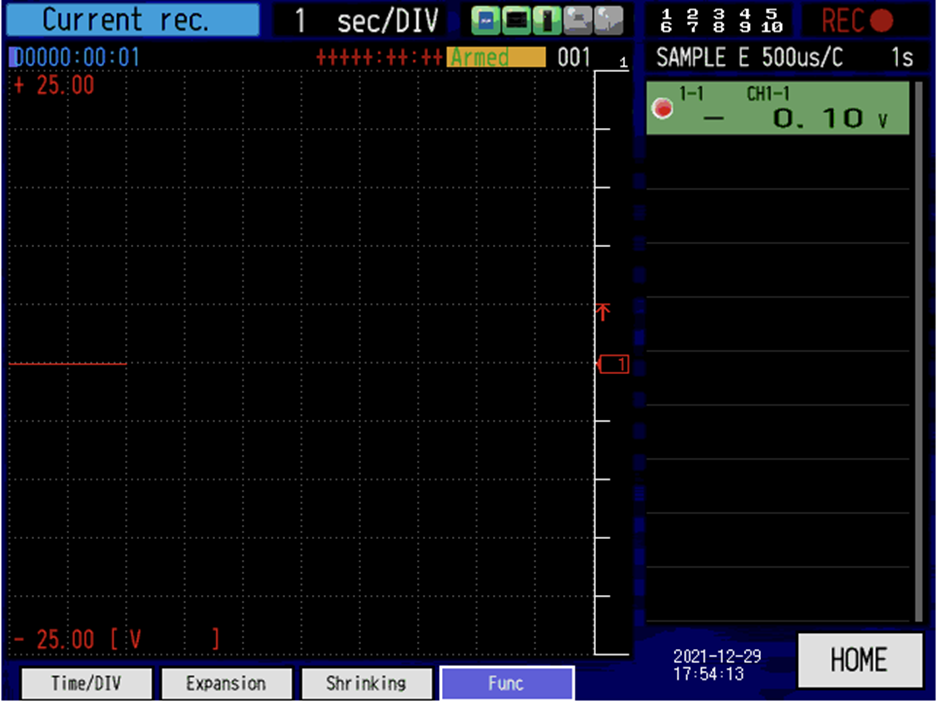

수록 시작 시
Currect rec. 표시가 나타나며, 초기 설정했던 샘플링 속도로 데이터가 수록 됩니다.
저는 Event trigger 시작 소스를 5V이상으로 설정했기에, 6V를 인가하여 Event수록을 해보겠습니다.

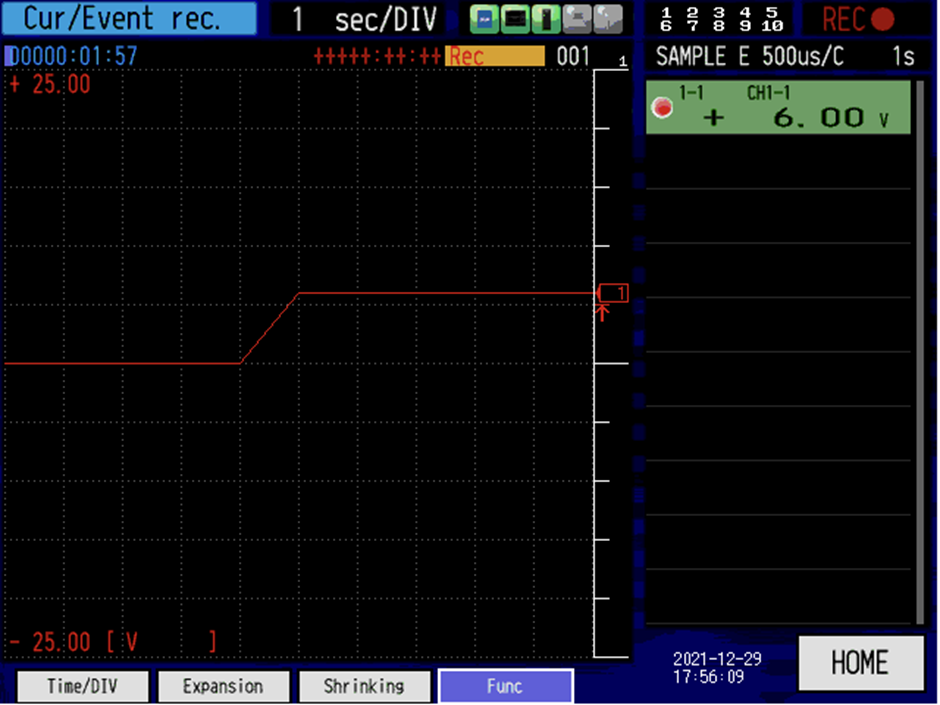

6V전압이 인가되자, Cur/Event rec. 표시가 나타나는 것을 확인할 수 있습니다.
=> 위 의미는 Current rec 설정 샘플링 수록과, Event rec 설정 샘플링 수록이 동시에 진행된다는 의미입니다.
=> 따라서 초기 설정했던 Internal Flash메모리와, SSD모듈에 각각 수록이 됩니다.
그럼 저장된 파일을 한번 확인해 볼까요?
Current Data

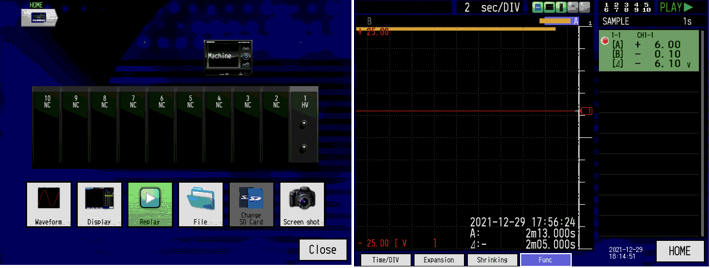

Home -> Replay -> 가장 최근 저장한 파일 명 클릭오른쪽 그림과 같이 트리거 발동과는 무관하게 실제 수록이 종료된 시점까지 기록되어 있습니다.

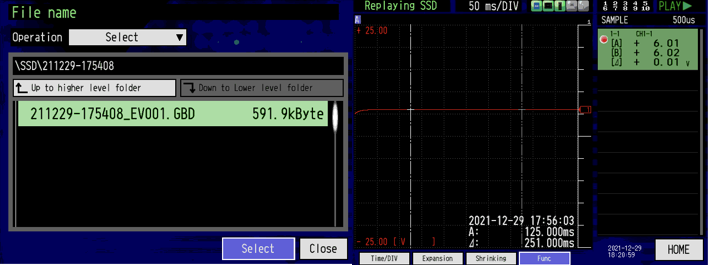

Event Data
Home -> Replay -> 가장 최근 저장한 파일 명 클릭오른쪽 그림과 같이 트리거 발동 후 수록된 데이터를 확인할 수 있습니다.
