GL7000

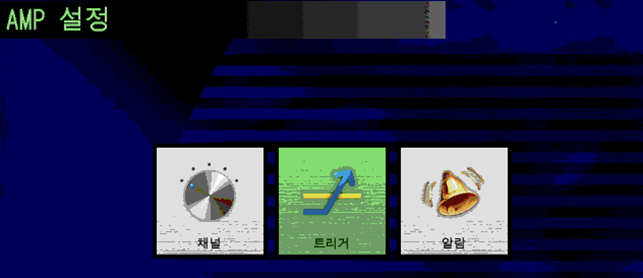

Home -> Module -> Trigger/Alarm탭 클릭
: 특정 값에 도달하면 데이터 수록 시작

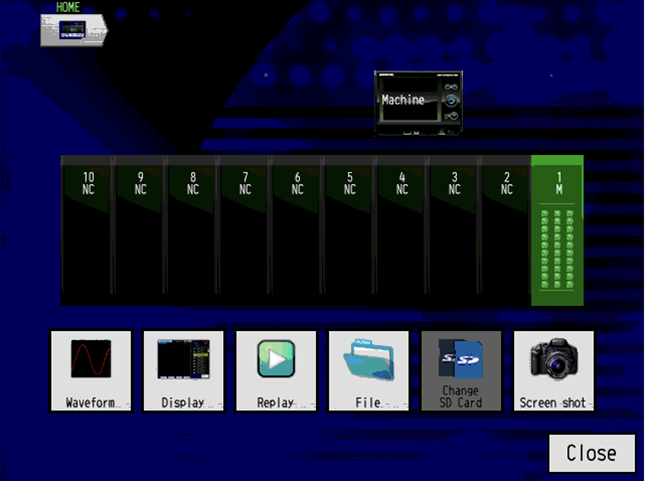

Module 1(M) : 현재 장착되어 있는 모듈을 선택할 수 있습니다.
-> GL7000과 GL840의 가장 큰 차이점이라고 한다면 샘플링 뿐만 아니라 여러 모듈을 장착할 수 있는 점이지만,
트리거 설정의 경우는 GL840과 동일하게 여러 모듈을 장착한 것과 관계없이 하나의 모듈에서만 세팅이 가능합니다.
ex) M모듈과 V모듈을 장착 시 M모듈의 트리거 설정으로 V모듈의 수록을 시작하게 할 수 없습니다.

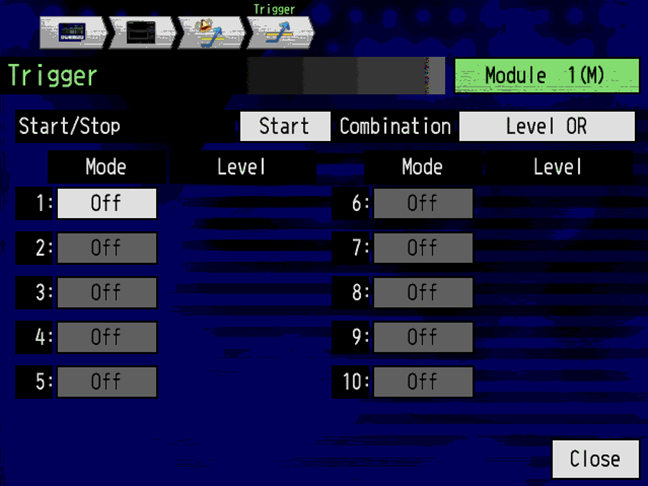

Start : Start소스 Stop소스설정 변경
Combination : Level, Edge설정에 대한 OR, AND 로직 설정

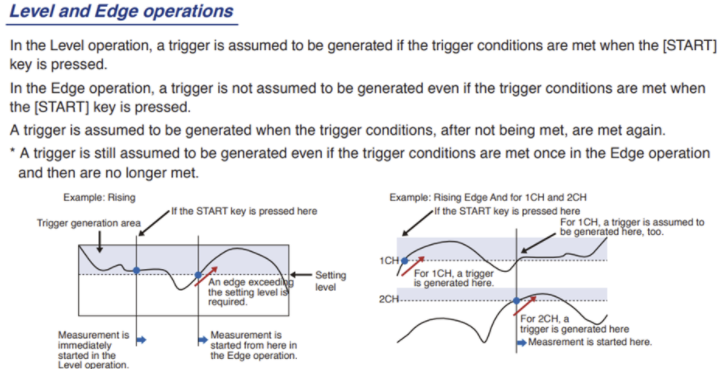

Level은 현재 트리거 작동 레벨범위 안에 있을 때 시작하면 바로 수록이 되고,
Egde는 현재 트리거 작동 레벨범위 안에 있다면 다음 트리거 조건에서 수록이 시작됩니다.
만약 현재 트리거 작동 레벨범위 밖이라면, Level과 Edge 모두 트리거 작동 레벨범위 내로 들어옴과 동시에 수록이 시작됩니다.

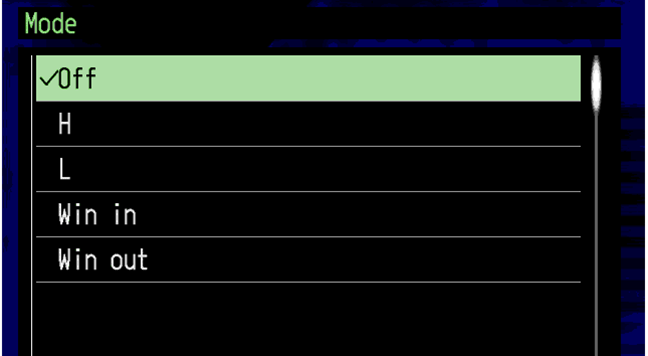

Mode선택 : 사용환경에 맞춰 H, L, With in, With out을 설정

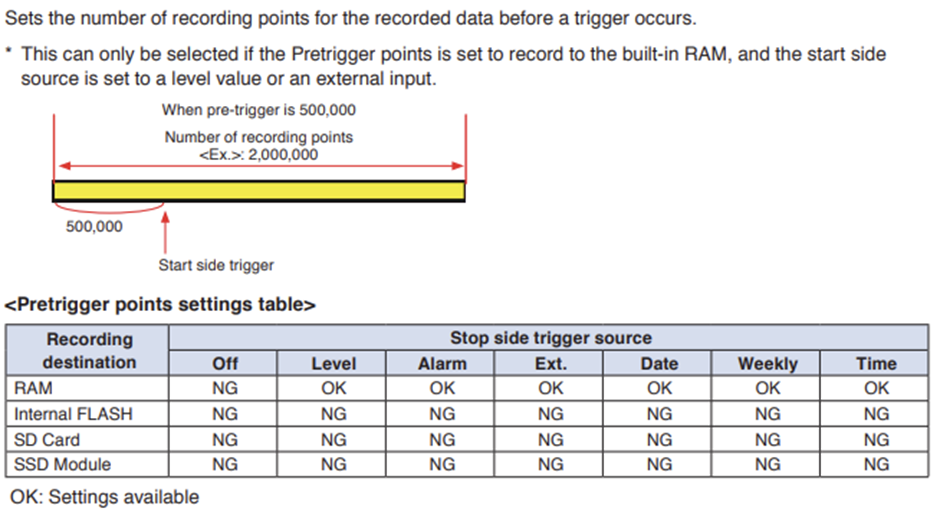

GL840과는 다르게 특정 설정 조건하에 Pretrigger points를 설정할 수 있는데요!
위 설정은 트리거 발동 이전 일정량의 데이터를 추가로 수록하는 기능입니다.
설정가능 범위는 0 to 1000points로 그리 많은 양의 데이터는 아니지만, 수록 직전의 데이터도 확인 가능하니 유용한 기능입니다.
: 지정한 알람 포트에서 알람이 발생 시 수록 시작
-> 알람 포트는 총 10개 중 1개 선택

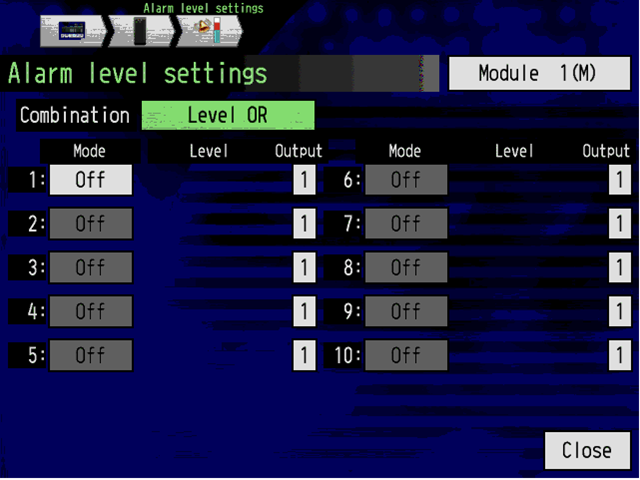

알람 트리거 설정 시 알람 레벨도 역시 설정해 줘야합니다.
Trigger Level 설정과 동일한 인터페이스로,
모듈과 모드 설정 및 Level Edge의 OR AND 로직을 설정 해주시면 됩니다.

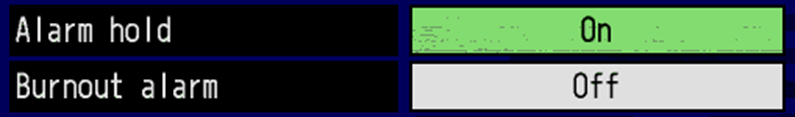

Alarm hold : 알람이 한번 발생되면 그 상태를 계속 유지할지 여부에 대한 설정
Burnout alarm : 온도 값 측정 시 Burnout이 발생했을 때 알람 발생여부에 대한 설정
: 외부입력을 트리거로 하는 설정 (외부입력 값에 따라 다릅니다.)

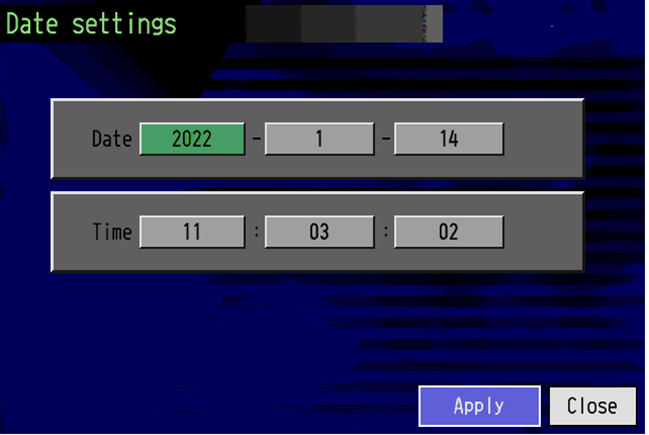

날짜와 시각 설정이 가능합니다.
설정 후 반드시 Apply버튼을 눌러주세요!

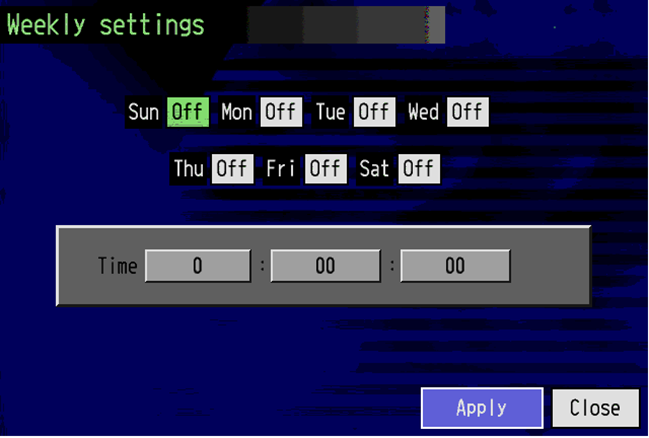

: 요일에 대한 트리거 설정
요일 및 시각 설정이 가능합니다.

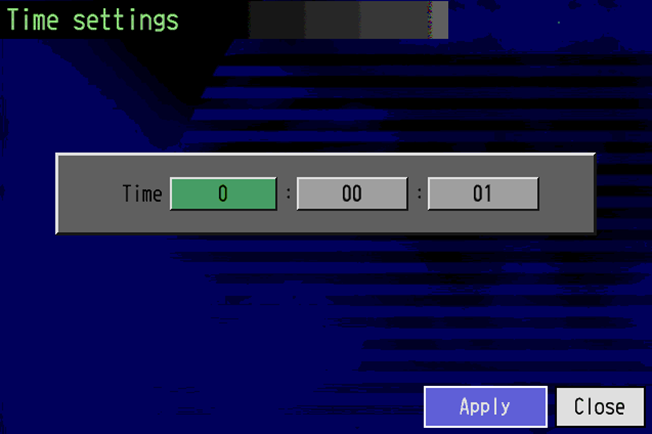

: 설정한 시간 뒤에 수록 시작 트리거 설정
설정한 시간만큼 흐른 다음 수록 시작!
종료측 소스도 시작측 소스와 동일하므로 사용환경에 맞게 설정하시면 됩니다
추가적으로 트리거를 설정했다면, Start/Stop버튼을 눌러 수록을 하면 초기에,

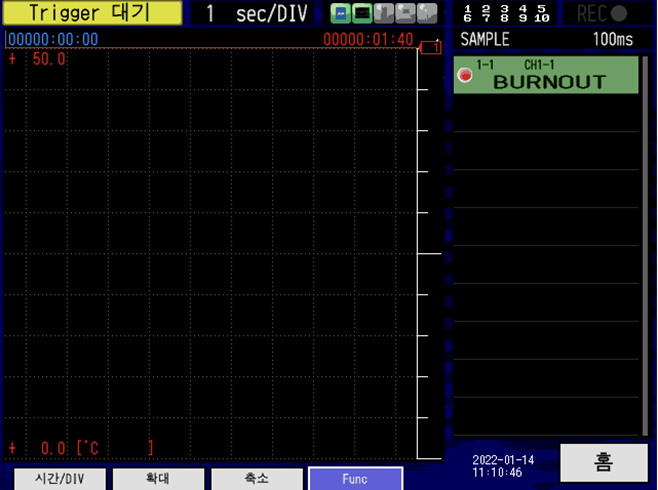

Trigger 대기라고 확인하실 수 있습니다.
이 단계가 트리거 설정 시 데이터 수록 절차이므로, 트리거 설정만 하신 다음 Start/Stop버튼을 누르지 않는다면,
어떠한 경우에도 데이터가 수록되지 않으니 꼭꼭 확인하시기 바랍니다.
